Как сделать теплый пол в бане от печки – схема устройства

Схемы укладки

Теплые полы укладываются всего по двум схемам — улитка и змейка. Установка змейкой производится в комнатах с площадью до 10 м2. Если использовать такую схему в больших помещениях, то полноценно обогреваться сможет только первая половина пола, на второй будет наблюдаться ярко выраженное падение температуры.

Для компенсации тепловых потерь применяют более мелкий шаг укладки. Если стандартным шагом трубы считается 30 см, то после прохождения половины комнаты его требуется заменить на 20 см, и так пройти еще четверть, затем сократить до 15 см и таким шагом закончить укладку.

Улитка — самый распространенный метод укладки труб. Популярность свою набрал благодаря простоте и равномерности прогрева помещения. Если при работе со «змейкой» нам необходимо изгибать трубу на 180о, то при монтаже улитки всего на 90, либо вовсе вести кругом. Данная схема не только равномерно прогревает всю комнату, но и снижает потери давления на линии.

При монтаже теплых водяных полов в бане, лучше всего использовать метод укладки змейкой, так как такие помещения обычно не большие, да и температура в контуре зачастую около 30-350, а при такой температуре потери не страшны.

Монтаж водяного пола в бане. Особенности конструкции

Утвердившись в своем желании сделать свою баню более комфортной и уютной, приступайте к работам. Монтаж теплого пола в бане не намного отличается от традиционной технологии укладки водяного контура в жилых помещениях. Единственное условие, повышенные требования к гидро и теплоизоляции подложки пола. Какой должен быть настил для теплых водяных полов  в бане, вы выбираете сами. Здесь важную роль играет не столько экономичность, сколько практичная сторона вопроса.

Основной вопрос, который вам предстоит решить, заключается в следующем. Где необходимо уложить греющий пол, в каком отделении бани? Для парилки такой необходимости нет. А вот для моечного отсека, предбанника и раздевалки, теплые полы, как раз кстати. Разница будет только в типе напольного покрытия. Для моечной комнаты используется кафельная плитка или керамогранит. Для предбанника и раздевалки лучшим решением станет ламинат, паркетная доска или линолеум.

На практике используются различные варианты оборудования теплых водяных полов в банном помещении. Самые распространенные следующие варианты обустройства:

  • теплые водяные полы, укладываемые на деревянное основание;
  • укладка водяного контура под бетонную стяжку;
  • применение полистирольных плит.

В каждом отдельном случае выбор зависит во многом от конструктивных особенностей здания. Большие сооружения обычно имеют бетонные основания. В банях меньших размеров, в особенности данный вариант, полы имеют деревянную конструкцию.

Главное условие для успешной работы теплых водяных полов, приемлемая температура теплоносителя. Вода, поступающая в водяной контур должна иметь температуру не выше 55С. Что делать, когда вода в змеевике, в водяной рубашке или в баке существенно выше. Коллектор способен решить эту проблему, поэтому без него никак не обойтись. За счет смешивания горячей воды с отработанным теплоносителем, достигается приемлемая температура воды в водяной контуре. Только с подмесом воды теплый пол будет отвечать поставленным задачам.

Предлагаем вашему вниманию принципиальную схему греющих водяных полов для бани, подключенных к нагревательному прибору. Отличие в данном случае будет в источнике подогрева воды. Все остальное будет примерно одинаковым.

*С выбором труб для водяного контура мы уже говорили. При постоянном использовании бани идеальным вариантом для вас станет применение металлопластиковых, полиэтиленовых или стальных труб. В том случае, если для вас баня явление редкое, лучше обойтись гофрированной нержавеющей трубой или полипропиленовыми трубами. Схема укладки трубы водяного контура выбирается в зависимости от конфигурации внутренних помещений и их площади.

Как правило, для данной системы отопления выбирают две схему укладки труб: «улитка» или «змейка». Для помещений небольшой площади, где используется один водяной контур, предпочтительнее выглядит вариант укладки «улитка». Такая схема монтажа трубопровода позволит добиться равномерного распределения тепла по всей площади пола. Схема «змейка» используется для помещений, где планируется установка нескольких водяных контуров.

Водяную трубу следует начинать укладывать от наружных стен, постепенно двигаясь к центру помещения.  При этом надо соблюдать оптимальный шаг укладки. Лучше будет, если вы остановитесь на шаге в 30 см. Слишком мелкий шаг станет причиной большой расхода материала, а вот чересчур большой шаг создаст устойчивое ощущение разницы температур поверхности пола.

В качестве теплоносителя можно использовать не только воду, но и антифризы, другие химические растворы.

Водяные тёплые полы: особенности и монтажные работы

Перед тем, как сделать теплый водяной пол в бане, необходимо:

  • убедиться, что поверхность для монтажа ровная;
  • продумать путь прокладывания труб;
  • выбрать материал труб.

В роли теплоносителя часто выступает вода, но если баня не отапливается дополнительно, то имеет смысл использовать антифриз. Это позволит избежать замерзания жидкости внутри труб и, соответственно, риска их разрыва.

Гофрированная гибка труба

Теплый водяной пол в бане имеет следующие преимущества:

  • экологичность;
  • экономичность;
  • обеспечение постепенного естественного прогрева;
  • отсутствие электромагнитного излучения.

Важно помнить, что водяной теплый пол в бане своими руками сделать довольно проблематично, так как это многоэтапный процесс, требующий предельного внимания. Малейшая ошибка может привести к некорректной работе системы

Слои теплого водяного пола

В частности, тщательно подбирается рисунок, по которому укладываются трубы:

  • улитка;
  • змейка;
  • двойная змейка.

От того, какая схема водяного пола в бане будет выбрана, зависит и распределение тепла. Для бани предпочтительней улитка, так как именно она обеспечивает равномерный прогрев поверхности, в то время как змейка этого дать не может: постепенно остывая по пути следования, жидкость для передачи тепла может не обогревать некоторые участки пола.

Это уместно, если сама парилка – отдельное строение.

Для того, чтобы организовать водяной теплый пол в бане от печи, необходимо установить над ней металлический бак – именно в нем и будет нагреваться вода для все системы.

Схема установки теплого водяного пола от печи

Есть вариант расположения емкости и ниже уровня пола, однако в обоих случаях есть необходимость в насосе: он обеспечит правильную циркуляцию жидкости в трубах. Подогрев пола в бане от печи представляет собой несколько долгий процесс, поэтому нередко применяется отдельный котел на дровах. Вне зависимости от способа нагрева воды, процедура установки самих полов не меняется:

Разравнивание поверхности. База, по которой будут пролегать трубы, должна быть ровной. Если речь идет о лагах и деревянных перекрытиях, то в необходимых местах делаются специальные проемы под трубы.
Теплоизоляция. Для повышения эффективности теплоотдачи, под систему кладут слой теплоизоляционного материала.
Установка монтажной поверхности. Чаще всего в этой роли выступает специальный теплоизоляционный мат с бобышками, между которыми и укладывается гибкая труба. Тем не менее, осуществлять крепление можно и с помощью других подходящих средств.
Прокладывание трубы

При этом важно учитывать, что в витках не должно быть крутых поворотов.
Подключение и проверка системы. На данном этапе проверяется, присутствуют ли утечки.
Стяжка и кладка напольного покрытия.

Пример подключения водяного пола к отопительному контуру

При этом важно следить, чтобы не было уклона. Насос справится с подачей воды, однако создаваемое избыточное давление может скорее вывести из строя всю систему.Подойдет такой теплый пол в бане под плитку и под деревянное покрытие

Система в равной степени справится с обогревом.

Водяная система обогрева

Практичным и доступным способом организовать отопление бани зимой является установка водяной системы.

В качестве теплоносителя используется вода, в качестве топлива – газ, электричество, жидкое и твердое топливо, в качестве отопительного оборудования – печь или котел.

Водяное отопление предусматривает быстрый и равномерный нагрев банных помещений с возможностью автоматического поддержания заданной температуры.

Существуют следующие варианты обустройства водяного отопления:

  1. Радиаторное отопление. Предусматривает прокладку вдоль стен труб, к которым подсоединяются водяные радиаторы или конвекторы соответствующего типоразмера и мощности. Горячий теплоноситель от котла движется внутри системы, обеспечивая обогрев помещений.
  2. Напольное отопление. Принцип действия его аналогичен тому, что в предыдущем варианте. Единственное отличие заключается в том, что монтаж труб выполняется в бетонное основание после его предварительного утепления и гидроизоляции. Подобная конструкция относится к неразборному типу, поэтому требует соблюдения технологии монтажа.

Особенности укладки

Для электрического типа

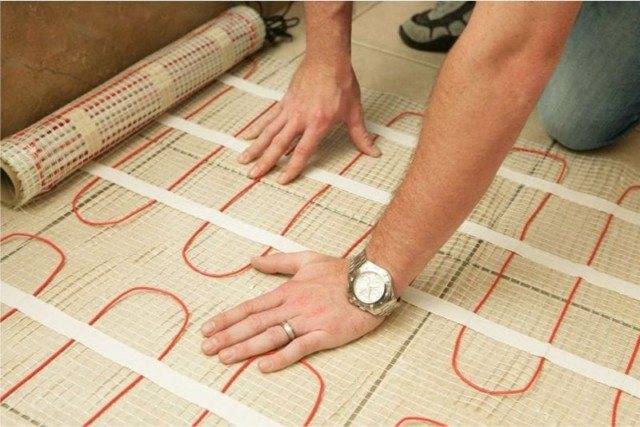

Альтернативой водяному отоплению зимой является электрический теплый пол на основе нагревающего кабеля. Элемент обеспечивает выделение тепловой энергии с учетом площади нагрева: на 1 кв. м – от 160 до 450 Вт. Для обустройства теплого пола в бане рекомендуется выбирать кабель мощностью свыше 240 Вт.

Такого рода системы оснащены термостатом для автоматического поддержания заданной температуры на основе температурных датчиков, вмонтированных в напольное основание.

Конструкция кабеля бывает одно- и двухжильной. Кабель монтируется на деревянное основание, при этом соблюдаются требования пожарной безопасности. Пол обрабатывается антисептиками и антипиренами.

Кабель укладывается на ровное основание с соблюдением отступов от стеновых поверхностей – 6 см, от отопительного оборудования – 12 см.

После завершения монтажа система тестируется на герметичность и работоспособность. Затем устанавливается сетка и заливается бетон. После высыхания основания монтируется декоративное покрытие.

Схемы и инструкция по монтажу от одного котла

Наиболее простым и экономичным способом сооружения комбинированной отопительной системы в частном доме считается схема с радиатором и тёплым полом от одного котла. От него уже монтируются все элементы и циркуляционный насос.

Есть настенные котлы, внутрь которых уже встроен насос. При использовании напольной модели, его придётся устанавливать отдельно.

При прямом подключении к газовому прибору (именно эту модель специалисты советуют устанавливать при обустройстве комбинированного способа отопления в частных домах) — рекомендована установка ёмкости для конденсата. Монтаж обычного котла на газе приведёт к быстрому выходу из строя теплообменника.

Газовое оборудование размещается в помещениях с потолками не ниже 2 метров. Обязательно наличие вентиляции.

Если применяется твёрдотопливная модель, то для подключения тёплого пола к ней, нужна установка буферной ёмкости. Её функция — ограничивать температурный режим, так как напрямую трудно проводить регулировку температуры.

Принцип работы отопления по комбинированной схеме — тёплый пол и батарея от одного котла, состоит в следующем. Нагретая вода направляется в смесительный узел, где она упирается в предохранительную головку. Термоголовка определяет её температуру, и если она превышает необходимый уровень, то вентиль открывается, и происходит смешивание горячего и холодного теплоносителя до нужно градуса.

Затем вода распределяется по контурным магистралям пола и батарей. После прохода всего трубопровода, она возвращается в теплогенератор для нагрева.

 В схему подключения от одного котла тёплых полов и батарей входят следующие элементы:

  • котёл с расширительным баком — нагревает теплоноситель;
  • гидрострелка — разводка, в виде трубы с четырьмя ответвлениями, по ним движется вода;
  • радиаторный и половой насос — они обеспечивают подачу жидкости в коллекторный узел;
  • коллектор — к его выходам подсоединяются петли пола, и осуществляется подача горячей воды;
  • смесительный узел — в нём происходит разбавление теплоносителя для ТП;
  • термостат — головка, которая открывает или закрывает поступление воды в контуры.

Монтаж системы

После сооружения «пирога» пола — выравнивания основания, гидро и теплоизоляции и укладки нагревательных элементов, можно переходить к монтажным работам и подключению комбинированной системы отопления от одного котла (тёплого пола и радиаторов). Разберем процесс по шагам:

Устанавливается котёл и производится его обвязка (в частном доме он чаще монтируется в отдельном строении). Помещение должно иметь дымоход и приток воздуха.

Соединяются трубы от радиаторов с водонагревателем, между ними монтируется насос.

Подключаются контуры пола через устройство, в котором вода разбавляется до требуемой температуры. Для этого применяются: смесительный узел,  2-х или 3-х ходовой клапан, они крепятся к подающей трубе.

Устанавливается циркуляционный насос.

Контуры пола соединяются через гребёнку с источником подачи горячей воды, именно она является теплоносителем, и будет отапливать помещение.

Технология монтажа

В зависимости от базового материала практикуется обустройство деревянного, полистирольного, бетонного теплого водяного пола.

Бетонный

Получил широкое распространение в российских широтах, базируется на бетонной стяжке с гибкой трубой, здесь также используется утеплитель в тандеме с полиэтиленовой пленкой. В качестве теплоизоляционных материалов оптимальны минвата и пеноплекс. Бетон замешивается со специальными присадками (они же используются и при строительстве бассейнов), предотвращающими растрескивание сухой массы в условиях частых температурных перепадов.

Подготовка основания:

  • стяжку выполняют с наклоном, соответствующим направлению слива воды, максимальный угол – 10°;
  • полностью просохший слой накрывают полиэтиленовой пароизоляцией;
  • сверху укладывают утеплитель – минвату, пеноплекс;
  • в материале формируют отверстия, в которые помещают маяки для будущей стяжки;
  • сверху «пирог» накрывают металлической армирующей сеткой с размером ячеек 10х10 см.

По периметру вдоль стен фиксируют пенополиуретановую ленту: мягкая мембрана компенсирует потенциальное расширение бетона, предотвращает его растрескивание при нагревании.

Трубу укладывают по спирали с учетом следующих рекомендаций:

между витками нужно оставить зазоры не шире 40 см, от крайней трубы до стен должно сохраняться расстояние от 25 см;
при укладке трубопровода следует принимать во внимание допустимый радиус его изгиба – это пятикратно увеличенный диаметр. Изделие реализуется в виде бобин, их разматывают по мере использования, фиксируют хомутами так, чтобы оставалось пространство для расширения трубы;
трубы объединяют в схему в коллекторном шкафу.

После пробного тестирования снова заливают бетонную стяжку
Важно, чтобы окружающая температура держалась в положительном диапазоне, для уплотнения массы используют вибратор

После пробного тестирования снова заливают бетонную стяжку

Важно, чтобы окружающая температура держалась в положительном диапазоне, для уплотнения массы используют вибратор

Оптимальная толщина слоя позволяет оставить над трубами от 2 см бетона, обычно она колеблется в пределах 7-8 см. Если запланировано плиточное напольное покрытие, достаточно 5 см.

Деревянный

Гибкую трубу помещают в пазы, оставленные между планками, это пространство должно быть шире 2 см. Самым бюджетным базовым материалом считаются панели из ДСП. Порядок работы:

  1. Основание выравнивают, удаляют мусор.
  2. Формируют обрешетку из бруса со стороной ячейки не менее 60 см, на нее набивают ДВП или фанеру.
  3. Готовый фальшпол накрывают пароизоляцией, сверху – утеплителем.
  4. Выкладывают доски, в зазорах между которыми далее будет размещена труба. Их высота должна превышать 2 см.
  5. Пазы изолируют фольгой, чтобы предотвратить утечку тепла вниз, на нее помещают трубы.
  6. Все концы подводят к коллекторному шкафу.
  7. Формируют чистовой слой облицовки.

Для фиксации фольги в зазорах можно воспользоваться мелкими гвоздями либо степлером. Если фальшпол собирался из ДВП, к гладкой поверхности плит приклеивают фольгу с помощью двустороннего скотча.

Из полистирольных плит

Основа собирается из сегментов с готовыми пазами, в них проводятся трубы. В зазоры вкладываются пластины, способствующие более равномерному распределению тепла. Образуется невысокая и легкая конструкция, не «съедающая» полезное пространство в помещении. Здесь не нужны трудоемкие бетонные стяжки. Полистирол не пропускает влагу, на протяжении всего эксплуатационного ресурса сохраняет свои теплоизолирующие свойства.

Особенности монтажа:

  • первым слоем укладывается изоляция в виде минваты;
  • пенополистирол устанавливается начиная с дальнего угла, плиты следует размещать таким образом, чтобы совпали их пазы;
  • в отверстия помещаются распределительные пластины;
  • сверху фиксируется гибкая труба.

Полистирольные плиты

После проверки работоспособности системы формируется чистовое напольное покрытие.

Последовательность монтажа водяного тёплого пола в бане

Как было сказано раннее, водяной по имеет ряд преимуществ, но требует основательного монтажа и установки таких дополнительных элементов, как водяной насос и котёл для нагрева жидкости. Но можно сделать тёплый пол в бане, работающий от печки, при этом котёл устанавливать не надо.

Последовательность укладки водяного пола в бане:

  1. Удаление старого покрытия. Это может быть деревянный пол или бетонная стяжка. Старое покрытие удаляется вплоть до плиты, после чего необходимо убрать весь мусор и проверить уровень пола. Если он недостаточно ровный, то следует залить новую бетонную стяжку, которая только улучшит теплоизоляционные качества в помещении.
  2. Укладка теплоизоляционного материала. Чаще всего используют плиты из пенопласта или пенополистирола. Эти материалы наиболее долговечны и надёжны, а также имеют доступную цену. По периметру комнаты должна быть размещена демпферная лента, которую крепят с помощью простых саморезов. На современной ленте, с одной стороны предусмотрен специальный клейкий слой, поэтому монтаж существенно упрощается.

После укладки пенопластовых плит, следует пройтись по полу. Если поверхность немного «гуляет», то необходимо снять слой утеплителя и убрать из-под него ранее незамеченный мусор. После того как утеплитель будет уложен и выровнен, его накрывают теплоизоляционной плёнкой.

Укладка теплоизоляции

  1. Укладка трубопровода. В качестве основания под трубопровод используют специальную плёнку, с заранее приготовленной разметкой. Разметка представлена бобышками – небольшими выступами, между которыми удобно укладывать трубы водяной системы. Достаточно положить пластиковую трубу между бобышками и немного её придавить, пока она не зафиксируется в полости между пазами.

Правильная схема размещения трубопровода

Если вместо специальной плёнки был использован простой армированный каркас, то к нему трубы крепят с помощью стандартных пластиковых хомутов или электротехнических кабельных стяжек.

Укладка трубопровода на специальную поверхность

  1. Монтаж коллекторного шкафа. Коллекторный шкаф необходим для того, чтобы собрать все коммуникации в одном месте. К данной точке подходят все трубопроводы, расположенные на полу. Также к данному шкафу подводят трубу подачи жидкости и трубу, по которой остывший теплоноситель заново попадает в котёл.

Предварительный монтаж трубопровода под коллекторный шкаф

  1. Залить стяжку и уложить напольное покрытие. Для большей крепости конструкции лучше всего использовать 2 армирующие сетки: под трубопроводом (в самом начале укладки пола) и над ним. Далее вся поверхность готового пола заливается бетоном. В стяжке не должно быть полостей и пустых пространств.

Наиболее популярны для такой системы металлопластиковые трубы с внутренним диаметром 16 мм. Они обладают длительным эксплуатационным сроком и с данной продукцией очень удобно работать.

После того, как стяжка будет готова, систему необходимо проверить, для чего включить котёл, нагреть воду и запустить насос, который подаст в систему теплоноситель. Если трубопровод не герметичен, то на бетонной стяжке сразу же появится пятно. К сожалению, в таком случае необходимо производить демонтаж пола и устанавливать его заново.

Очень удобно использовать в данной системе не котёл, а жар от банной печи. Единственным недостатком такой системы является невозможность предварительного прогрева помещения, ведь для нагрева жидкости необходимо растопить печь. Но при этом существует определённая экономия, так как необходимость в приобретении котла отпадает.

Монтаж системы подогрева полов

Для проведения работ понадобятся инструменты и приспособления: емкость и миксер для замешивания бетона, шпатель, правило, ножницы для обрезки пластиковых труб, маяки, емкость для подогрева битума.

Из материалов нужно подготовить: готовую сухую песчано-цементную смесь (или отдельные ее компоненты), гидроизоляцию (можно взять рубероид и битум), теплоизоляцию (например, Пеноплэкс), демпферную ленту, хомуты, арматурную сетку, фиброволокно, дюбель-грибы, пластиковые трубы диаметром 1,6 см.

Фиброволокно для армирования стяжки

Шаг 1. Основание очищается. Если обнаружены дефекты в виде трещин или выбоин, требуется залить тонкую стяжку для выравнивания поверхности (предусмотрев при необходимости водоотвод). Сливной желоб должен быть выполнен из нержавейки или пластика. После этого придется ждать затвердения бетона.

Шаг 2. Проводится гидроизоляция основания. Для этого на черновой пол ровным слоем наносится подогретый битум. На нем размещаются полотна рубероида (с нахлестом в 100 мм). После этого процедура повторяется: слой битума и слой рубероида. При этом располагать полосы рулонной гидроизоляции в разных слоях следует перпендикулярно друг другу. Неприятный запах со временем выветрится.

Гидроизоляция пола в бане

Шаг 3. Для снижения потерь тепла укладывается теплоизоляция. Она должна быть жесткой. Толщина листов — не менее 100 мм. При монтаже нужно следить, чтобы между элементами не было щелей.

Укладка теплоизоляции

Шаг 4. Укладывается металлизированная подложка.

Шаг 5. Размещается армирующая сетка (диаметр проволоки — 4 мм, размер ячейки сетки — 150х150 мм). Она нужна для придания жесткости конструкции и закрепления контуров.

Шаг 6. Периметр помещения обклеивается демпферной лентой. Она производится из вспененного полиэтилена. Предназначение ленты — компенсация возможных тепловых расширений бетонной стяжки (от этого воздействия возможно появление трещин). На ней для удобства монтажа нанесен клеевой слой. Однако рекомендуется дополнительно закреплять ленту дюбель-грибами.

Шаг 7. Контур из пластиковых труб укладывается по спирали. Для этого на начальном этапе трубы размещаются по периметру помещения. Постепенно, с шагом 25 или 30 см, они заворачиваются к центру. От центральной точки раскладка контура проводится в обратном направлении (параллельно предыдущему) так, чтобы в итоге между трубами осталось 12,5 или 15 см.

Уложен контур из пластиковых труб

Фиксируется контур при помощи хомутов, которыми трубы закрепляются на армирующей сетке.

Шаг 8. Тепловой контур подключается к теплообменнику. Проводится тестовый запуск системы. Рекомендуется оставить работающий теплый пол на два дня. Таким образом получится проверить его на работоспособность и герметичность соединений. Если никаких проблем не было обнаружено, можно переходить к заливке системы стяжкой.

Шаг 9.  Замешивается раствор из ЦПС и воды. Для этого удобнее использовать бетономешалку. Но при ее отсутствии можно обойтись и подручными средствами (емкостью большого размера и лопатой). Для повышения прочности основания в смесь рекомендуется добавить фиброволокно.

Цены на бетономешалки электрические

бетономешалка электрическая

Улучшить эксплуатационные характеристики бетонного состава можно при помощи добавления пластификатора.

Инструкция по применению пластифицирующей добавки

Предварительно на основание следует установить маяки для определения уровня заливки. Над трубопроводом стяжка должна возвышаться примерно на 5 см. Если из помещения нужно сделать отвод воды, необходимо предусмотреть некоторый уклон в направлении отверстий для слива. Бетонный раствор заливается на основание и равномерно распределятся (при помощи правила и шпателя) по маякам. После того как уровень пола определен, маяки можно вытаскивать, а образовавшиеся углубления нужно залить тем же раствором.

Заливка бетонного раствора

После набора бетонным основанием прочности (на это обычно требуется 4 недели) можно приступать к укладке декоративного покрытия. Чаще всего в этом качестве выступает плитка. Не нужно забывать о том, что перед фиксацией плитки на клеевой состав стяжку требуется обработать грунтовкой.

Тёплый пол в бане

Качественный водяной обогрев в бане вполне по силам сделать каждому, кто хоть немного владеет навыками проведения отделочных работ. Используя в качестве источника тепла печь, есть возможность значительно снизить затраты на оборудование, а также расходы на электроэнергию. Итогом работ станут комфортные условия для всех, кто любит проводить время за приемом банных процедур.
