Столбчатый фундамент своими руками: бюджетный вариант + разбираем вариант «на века»

Описание процесса возведение фундамента на примере ленточного основания

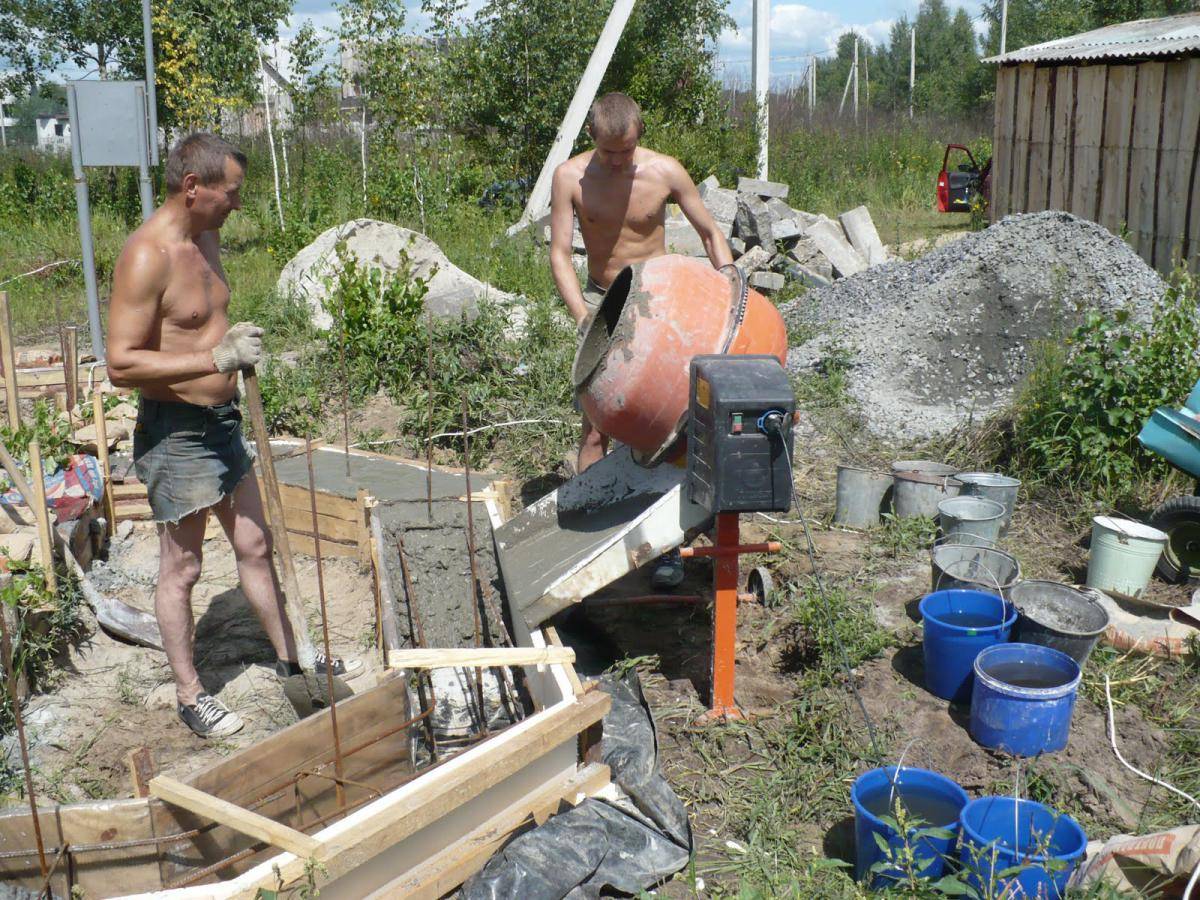

Придется обзавестись бетономешалкой

Поможет разобраться в том, как построить фундамент своими руками пошаговая инструкция. Вашему вниманию предлагается краткий алгоритм:

  • Обязательный подготовительный период включает уборку территории от мусора, крупных камней, деревьев, кустарников, пней – всего того, что может помешать выполнению работ. При зарослях травы ее следует выкосить. Холмистая или, наоборот, в бороздах поверхность обязательно выравнивается. Делается это обычно вручную лопатами. Но основание будет качественнее, если привлечь для этих целей грейдер или бульдозер.
  • Пользуясь нивелиром, кольями, шнуром и рулеткой, согласно проекту на дом, территория разбивается на зоны. Находится крайняя граница фундамента. Отмечается на поверхности в натуральную длину, обозначается кольями и натянутым между ними шпагатом.
  • Вымеряются остальные габаритные лини. Выдерживая прямые углы, откладывается длина поперечных сторон. Все габариты фиксируются.
  • Получившийся четырехугольник проверяется на соосность. Для этого с помощью рулетки находятся длины всех диагоналей. Они должны быть идентичными. При расхождении в размерах разбивка переделывается.
  • Проверенная и вымеренная конструкция огораживается по внешнему периметру натянутым шпагатом.
  • Размечаются внутренние границы самого фундамента, образуя ленту с заданной проектом шириной. Внутренний габарит, а также все перемычки обозначается также натянутым шпагатом.
  • Выполняется выемка грунта по размеченной территории. Формируется траншея расчетной глубины с запасом 0,2 м на величину ниже черты промерзания грунта в этом районе. Исходный замер отмеряется в самой нижней точке строительства (в углу).
  • Проверяется геометрия дна траншей. Должна быть выдержана горизонтальность поверхности. Она выставляется по уровню, иначе готовая постройка может подвергнуться деформации, проседанию фундамента.
  • Дно выкопанного окопа устилается слоем (0,15 м) песка средней фракции, который послойно поливается и трамбуется.
  • Выполняется гидроизоляция траншеи, чтобы не допустить впитывания грунтом жидкости из бетонной смеси. Это может быть рубероид, полиэтиленовая пленка, глиняная или цементная обмазка.
  • На дно насыпается битый кирпич на высоту 5-7 см. На него укладывается изготовленный заранее каркас из трех продольных прутов арматуры (диаметром 12 мм) и поперечных элементов, располагающихся между собой с шагом 0,3м. Они фиксируются на продольных стержнях вязальной проволокой. В верхней части ленты должен быть такой же пояс из арматуры.
  • Бетон при наполнении траншеи, проникая сквозь битый кирпич, будет обволакивать арматурные пруты со всех сторон, нивелируя пустоты. Раствор используется готовый или же замешивается непосредственно на участке, что обойдется застройщику намного дешевле. Всю операцию бетонирования нужно провести за один раз. Уплотнять трамбовками или вибраторами. Верх ровняется бруском, заглаживается мастерком.
  • Работы оставляются на неделю, чтобы основание набрало прочности, после чего на нем возводится цоколь (верхняя часть фундамента).
  • Если цокольная часть выливается из того же бетона, то для удержания раствора требуемой формы используются деревянные доски, сбитые в щиты (опалубка). Для этих же целей применяются ДСП, фанера. Изнутри опалубка закрывается рубероидом, пленкой.
  • Каркас фиксируется подпорками снаружи и распорками изнутри. Для придания прочности цоколь армируется аналогичным способом, после чего опалубка заполняется бетонным раствором. Работы приостанавливаются до схватывания основания, после чего щиты демонтируют.
  • Все дальнейшие работы по возведению конструкций дома можно продолжать только после вызревания бетона (набора прочности).
  • Чтобы подземные воды не разрушали основание здания, вокруг него выполняется отмостка шириной до 100 см.

Можно ли усилить опоры, вместо полной их замены?

Существует эффективная технология усиления столбчатого фундамента, которая позволяет избежать производства дорогостоящих работ по возведению нового фундамента и демонтажу старых опор.

Усиление происходит следующим образом:

  1. Ручным перфоратором бурят проходы в грунте под фундаменты диаметром 32 мм.
  2. В отверстия вставляют трубки (пакеры) для инъекций.
  3. С помощью специального оборудования под давлением через пакеры подаётся расширяющий состав (геополимерная смола).
  4. Смола, расширяясь, раздвигает в стороны почву и занимает определённый объём.
  5. Состав застывает в течение короткого времени, образуя прочный массив.

К достоинствам такого метода усиления относится следующее:

  • при расширении полимерная смола создаёт давление на грунт 40 тонн/м2;
  • в течение 30 минут после инъекции смола набирает 90% своей прочности;
  • срок службы усиления составляет более полувека;
  • инертность состава не оказывает вредного влияния на окружающую среду.

Много важной и полезной информации о столбчатом фундаменте найдете здесь

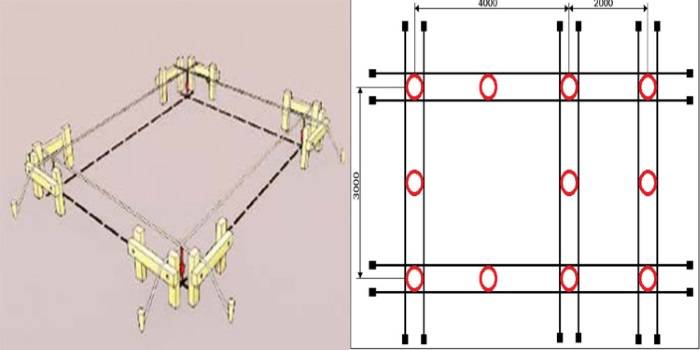

Разметка под фундамент

Разметка мест расположения столбов, к примеру, фундамента прямоугольной формы – это точное нанесение периметра сооружения на плоскость стройплощадки. Здесь главное выставить углы строения под 90°. Сделать это просто. Надо взять за основу правило «золотого треугольника», оно же теорема Пифагора. То есть, одна сторона угла должна равняться 3 м, другая 4 м, а расстояние между концами сторон, оно же гипотенуза прямоугольного треугольника, должно равняться 5 м.

Периметр строения обозначается прочной бечевкой или шпагатом, которая натягивается между вбитыми в грунт по углам постройки клиньями. Окончательно проверить правильность нанесенной разметки можно измерением диагоналей. Они по длине должны быть равны.

Технология изготовления столбчатого фундамента своими руками

Следует рассмотреть основные приемы того, как правильно изготовить или залить столбчатый фундамент. При использовании различных материалов есть особенности проведения работ по изготовлению основания, столбов и расположения фундамента.

Схема столбчатого деревянного фундамента.

Одним из распространенных материалов для изготовления столбчатого фундамента считаются асбестовые трубы. Применение такого материала позволяет сэкономить и на материале, и на времени для его возведения. Технология изготовления очень проста. При возведении фундамента используют асбестоцементные трубы диаметром 200, 250 мм. Подготовив ямы в углах строения и по длине стен на расстоянии не менее 2 м между соседними столбами, приступают к установке труб. Для облегчения работы по выкапыванию ям можно воспользоваться садовым буром соответствующего диаметра. Яма в диаметре должна быть больше на 10 см диаметра применяемой трубы.

Устанавливается труба, на дно ямы засыпается песок, который качественно утрамбовывается. С внешней стороны трубы на высоту 20-30 см также засыпается песок. Зафиксировав таким образом асбестоцементную трубу, приступают к ее бетонированию. Прежде чем залить бетон, в центр трубы на расстоянии 7 см вбивают несколько прутьев арматуры на глубину 20 см. Вбитая арматура должна быть выше верхнего уровня асбестоцементной трубы. После того как арматура вбита, необходимо залить бетон. Бетон заливается как внутрь, так и снаружи трубы. В верхней части при заливке устанавливают необходимые элементы крепления для фиксации основания строения к столбчатому фундаменту. Проведение дальнейших работ по строительству дома запрещено до полного застывания бетона. Исключение составляют работы по подготовке траншей для системы коммуникации. Выждав 10 дней, можно приступать к строительству опоры для постройки.

Схема забора со столбчатым фундаментом.

Столбчатый фундамент может быть построен из кирпича. Отличается такой фундамент большей надежностью и сроком службы – более 50 лет.

Технология строительства практически ничем не отличается от . Подготавливается яма, на дно которой засыпается песок. Песок хорошо трамбуется и заливается бетоном в виде площадки под кладку. Перед заливкой площадки подготавливается сетка из арматуры для увеличения прочности основания. Высота площадки составляет не более 15-20 см. Прежде чем приступать к кладке кирпича, необходимо выдержать 2 суток до застывания бетона. Кладка проводится в 4 кирпича. Каждый ряд уложенных кирпичей проверяется уровнем. После того как все столбы фундамента построили, необходимо прекратить работы на 5-7 дней для того, чтобы конструкция высохла. Для того чтобы в момент высыхания на кирпичные столбы не действовали осадки в виде дождя, рекомендуется столбики затянуть или зашить непромокаемым материалом, например, полиэтиленом. После того как раствор высох, столбы закапывают со всех сторон и производят монтаж основания.

Ленточно-столбчатый фундамент

Ленточно-столбчатый фундамент делается в виде монолитной бетонной ленты, но глубже и шире. Он обладает лучшими физико-механическими характеристиками, чем ленточный.

Ленточно-столбчатый фундамент изготовляют для целиком кирпичных и комбинированных заборов, когда столбы делаются из кирпича, а заполнение может быть сделано из дерева или металлического профиля.

Такой тип является сочетанием ленточного и столбчатого типов фундаментов. Он обладает лучшими физико-механическими характеристиками, чем ленточный. Такой фундамент делается в виде монолитной бетонной ленты, но глубже и шире. Арматура укладывается по всей ленте и в опорах.

Итак, выяснили, что на данный момент, столбчатый тип фундамента является наиболее приемлемым. Для небольшого дома конструкцию выполняют из столбов и бетонной ленты ростверка.

Частые ошибки и способы их избежать

  • Укладка песчаной подушки без утрамбовки. Это приводит к неравномерному проседанию столбов и деформации ленточной части. Нужно обязательно утрамбовывать почву под подушкой и саму подушку.

  • Допускаются неровности дна траншеи. В результате толщина бетонной заливки получается неравномерной, и высыхает она неравномерно. Чтобы этого избежать следует при прокладывании траншеи использовать строительные лазерные уровни.
  • Выкапывают траншеи и оставляют их на несколько дней. В результате земля со стенок осыпается и создает перепады на дне. Нужно выкапывать и наполнять ямы в один день.

Инструкция – как обустроить фундамент самому

Возводятся столбчатые фундаменты по технологии в четыре этапа:

Земляные работы с выбуриванием ям под опорные столбы и устройством на их дне подушки из песка.

Установка несъемной опалубки для опор фундамента с последующей заливкой бетона либо выкладывание их из кирпича или бетонных блоков.

Устройство для этой разновидности свайно-ростверкового фундамента верхней распределяющей нагрузки части из железобетона, стального швеллера или древесины.

Гидроизоляция всей конструкции и обшивка опор по периметру здания сайдингом или профлистом.

Все достаточно просто, но есть в этом процессе и ряд нюансов. Первый из них – независимо от уровня заложения ростверка, подпорные сваи столбчатого варианта фундамента для частного малоэтажного дома следует погружать глубже точки промерзания. Чтобы ускорить работы, в отдельных случаях лучше всего будет привлечь специализированную технику с буром.

Сами опоры основания могут быть выполнены из:

Залитого в асбестоцементную трубу железобетона;

ФБС (изготовленных на заводе ж/б блоков для фундаментов);

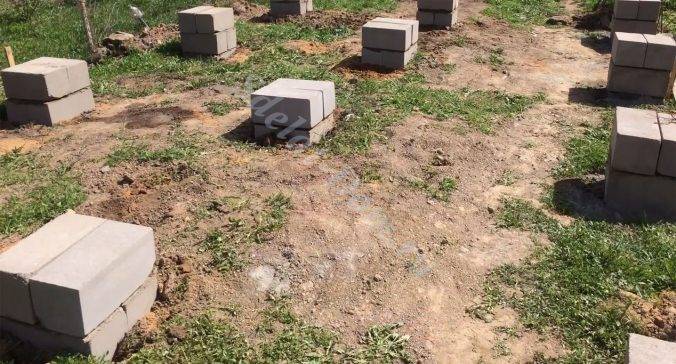

Ниже приведёна пошаговая фото-инструкция столбчатого фундамента на пеноблоках:

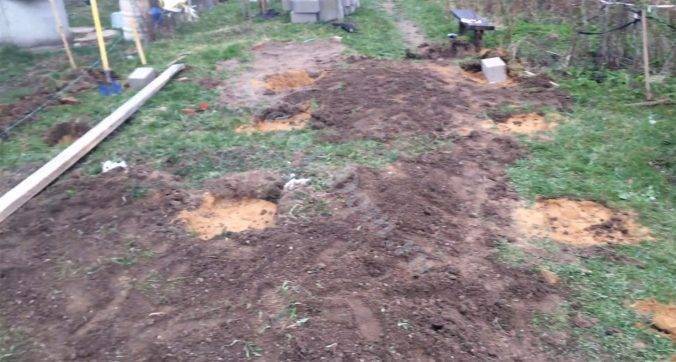

Переносим план фундамента на местность — размечаем колышками будущие границы

Засыпаем ямы щебнем, сверху песком и несколько раз проливаем и повторяем процедуру засыпания песком

Выставляем на подушку первые 4 блока по углам и выравниваем по шнурке и размерам

Подставляем второй блок и выравниваем по уровню

Гидроуровнем отмеряем нулевой уровень фундамента — его высоту

Выставляем следующие уровни блоков нашего основания

По уровню делаем все остальные столбы

Выкладываем рубероид на столбики для гидроизоляции

Также возможно использование стальных винтовых свай. Но это уже будет больше одна из вариаций свайно-винтового фундамента. Раньше опоры делали даже из влагостойкой лиственницы. Однако сегодня большинство частных застройщиков предпочитают ставить под свой дом что-нибудь более долговечное и бетонное.

Опоры ставятся с интервалом 1,5–2,5 метра так, чтобы находиться под углами строения, в местах пересечения внутренних стен и заложения несущих балок, а также под печами и каминами. Это точки основных нагрузок. Часть из них ростверк вполне в состоянии распределить по всей конструкции. Но в идеале основной вес должен приходиться как раз на опорные сваи, на которых покоится столбчато-ленточный фундамент.

Выбирая кирпич, следует сразу исключить силикатную его разновидность. А керамический следует брать с максимально высокой морозостойкостью. В целом, если замешивать и заливать бетон не хочется, то лучше всего предпочесть ФБС. Эти блоки изначально предназначены для возведения фундаментных оснований для различных зданий.

По конструкции бетонный ростверк поверх столбов – это небольшой ленточный фундамент. Для него собирается отдельная опалубка с укладкой в нее арматуры из стальных прутков в 10–12 мм. После их связки готовый армирующий пояс останется лишь залить бетонным раствором с маркой не ниже М-300. При этом для деревянных строений ростверковая часть нередко выполняется вовсе из бруса. Во многих случаях его вполне хватает для перераспределения нагрузок.

Для гидроизоляции элементов столбчатого основания можно воспользоваться рубероидом либо жидкой битумной мастикой. Подойдет даже мягкая черепица, если она осталась неизрасходованной при покрытии кровли на уже построенном здании.

Рассмотрим устройство каждого из типов фундамента отдельно

Ленточный фундамент

Разметка фундамента под дом 3х3 м

Ленточный фундамент представляет собой траншеи, заполненные железобетоном, бутобетоном, кирпичом или фундаментными железобетонными блоками. Траншеи копаются непосредственно под стенами.

Материал, используемый для фундамента, зависит от типа грунта:

  • Кирпичный фундамент. Используется крайне редко, в основном для наружной части фундамента. Данный тип может быть использован на глиняном грунте. Ни в коем случае нельзя его применять при повышенном уровне грунтовых вод.
  • Бутобетон. Применяется на скалистых либо песчаных грунтах.
  • Бетонные плиты и литой железобетон используется на глиняных грунтах.

Плюсы данного фундамента заключаются в следующем:

  • Подходит для строительства на любом грунте.
  • Возможность размещения под постройкой подвала.
  • Более дешевый и простой чем плитный.

Ленточный фундамент может быть:

  • Мелкозаглубленый. Используется на устойчивых, стабильных грунтах и для строительства легких построек. Глубина траншеи для такого грунта не превышает 70 см, то есть, не проходит глубже уровня промерзания грунта.
  • Заглубленный фундамент. Используется только для тяжелых построек. Глубина траншеи для такого грунта проходит дальше уровня промерзания земли. Такой тип фундамента хорош тем, что является устойчивым к сдвигам грунта. Однако только при условии что здание, стоящее на нем будет достаточно тяжелым.
  • Монолит. Внутреннее пространство граней заливается бетоном.
  • Сборная лента. Данный тип фундамента не заливается раствором, а собирается из отдельных железобетонных фундаментных плит.

Разметка внешнего контура фундамента

Свайный фундамент

Если грунт, на котором строится дом слишком слабый чтобы удержать постройку, либо слишком неровный, разумным решением будет свайный фундамент.

Благодаря тому, что сваи проникают довольно глубоко, появляется возможность миновать слабые слои и поставить опору на более сильные. Сверху на сваи устанавливаются балки и стены, таким образом, получается устойчивый фундамент.

Сваи бывают следующих типов:

  • Забивные. Массивные, длинные, армированные бетонные сваи с заостренным концом. Углубляется в грунт путем забивания с помощью специальной техники. Обычно не используется в частном строительстве небольших домов, так как использование техники, является довольно затратным удовольствием.
  • Буронабивные. Вместо того чтобы вбивать готовые сваи, в грунте пробуриваются скважины, которые заполняются бетоном, высота верхушек которых регулируется в зависимости от плана постройки. Могут быть армированные или же неармированные.
  • Винтовые. Металлические, заостренные сваи с винтами на конце. Это дает возможность более простым способом углубить их на необходимую глубину. Такой тип фундамента чаще используется в негабаритных частных постройках.

Плитный фундамент

Универсальный, надежный и самый дорогой тип фундамента. Монолитная железобетонная плита отливается на «подушке» под размер дома или немного больше. При движении грунта, подушка может плавать, что придает строению устойчивости.

Плитный фундамент может быть следующих типов:

  • Мелкозаглубленный плитный фундамент. Устанавливается на поверхности грунта. Минусом такого фундамента является то что исключается возможность строительства подвала.
  • Заглубленный плитный фундамент. При его строительстве вырывается яма с ровными стенами под размер дома, по дну выливается плита. При использовании данного фундамента возможно строительство подвала.

Схема разметки фундамента с учетом установленных норм расстояния до соседнего участка

Столбчатый фундамент

Является самым простым и дешевым, однако, и самым ненадежным фундаментом. Суть его заключается в том, что по периметру обозначения контуров стен устанавливаются невысокие столбы из кирпича, камней или бута. Устанавливаются они в наиболее ответственных местах, расстояние между ними от 1,2 до 2,5 метров.

Сверху устанавливается связующая балка, которая и формирует основу для будущего строения. Так же существует углубляющийся тип столбчатого фундамента. В местах основных опорных мест бурятся скважины, которые заливаются бетоном и армируются.

Снизу, для большей устойчивости, такие столбы расширены. Столбчатый фундамент устанавливается только на устойчивых фундаментах, и подходит лишь для малоэтажных, легких построек. Кроме того исключается строительство подвала.

Виды деформации

Основание возводится из различных материалов. Столбы делают из асбестовых и металлических труб с армированным бетоном внутри. Также популярны фундаменты в виде монолитных опор и кирпичных столбиков. Редко опоры делают из брёвен.

Все они деформируются с различными степенями:

  1. Минимальные. Малозаметные изменения несущей способности проявляются растрескиванием отделки фасада дома;
  2. Средние. Деформация опорных столбов может проявляться прогибами напольного покрытия, перекосами дверных коробок и оконных проёмов, трещинами в стенах и потолке.
  3. Катастрофические. Следствием деформации фундамента может быть резкий наклон дома, фрагментарное обрушение кровли, перегородок и несущих стен. В этом случае требуется полная замена фундаментного основания.
  4. Неустранимые. Потеря несущей способности более 30% количества столбов может привести к резкому наклону и проседанию всего строения с последующим разрушением. Конструкции дома и фундамента подлежат полному сносу.

Виды ленточных фундаментов и их использование

При строительстве ленточного фундамента могут использоваться несколько видов материалов, соответственно меняется название, есть отличия и в технологии. Что остается неизменным: рытье котлована и подготовка основания. Остальные этапы могут меняться. Коротко типы можно описать так:

  • При использовании бетонного раствора и арматуры ленточный фундамент называют монолитным. Все работы происходят на строительной площадке. Сначала в вырытом котловане устанавливают опалубку — сборную конструкцию, которая придает форму бетонному раствору. Затем укладывают и связывают арматуру, после заливают бетонным раствором. При соблюдении технологии срок эксплуатации монолитного ленточного фундамента порядка 100-150 лет. Потому их имеет смысл использовать под сооружения из материалов, срок эксплуатации которых сопоставим с названным промежутком. Времени на все работы уходит много: на сборку опалубки, вязку арматуры, заливку и обработку раствора. Это все занимает недели. Если бетон заливается прямо на стройплощадке, получаем монолитный фундамент
  • Сборный бетонный ленточный фундамент. Он состоит из отливаемых на заводе железобетонных армированных блоков. Они есть двух типов. Трапециевидные (называют еще подушкой) укладываются вниз, на них в один или несколько рядов устанавливаются стеновые фундаментные блоки (ФБС). Между собой они связываются арматурой, промежутки заливаются раствором. Срок службы фундамента из ФБС — порядка 50-70 лет, что сопоставимо со сроком службы каркасных домов. Работы при таком варианте намного меньше (несколько дней), но в большинстве случаев требуется аренда подъемного оборудования — лебедки для небольших строений или крана для более серьезных проектов. При этом нужно помнить, что прочность сборного фундамента на 20-30% ниже, чем у монолитного, из-за чего их не применяют на пучнистых или просадочных грунтах.

Чтобы быстрее шло строительство, при низком уровне подземных вод ленту собирают из готовых бетонных блоков

  • Бутовый ленточный фундамент. Его строят из природного бутового камня. Иногда с использованием бетона, иногда без. При использовании бетона говорят о буто-бетонном фундаменте. Возведение требует большого опыта и высокой квалификации рабочих: камни должны быть уложены правильно, ведь они связываются только раствором. Использоваться такие фундаменты могут на стабильных непучнистых основаниях, в противном случае велика вероятность образования трещин или полного разрушения. Срок службы — как у сборных 50-70 лет. Бутовые фундаменты требуют высокого мастерства: камень нужно укладывать так, чтобы дом потом не портескался
  • Кирпичный ленточный фундамент. Это частный вариант сборного фундамента. В этом случае чаще всего сначала заливают монолитную ленту с армопоясом по периметру фундамента, а сверху складывают стенку из кирпича. Иногда вместо кирпича используют строительные блоки. Стоит усесть, что и кирпич и строительные блоки гигрокоспичны и имеют не самый большой срок службы. По надежности — это самые проблемные и маложивущие фундаменты: срок их службы 30-50 лет, и это при правильном проектировании и исполнении.

Кирпичный фундамент сегодня не очень популярен: высокая трудоемкость и малый срок службы — вот основные причины

Чаще всего встречается монолитный ленточный фундамент. Хоть имеет он наибольшую трудоемкость, является единой конструкцией, которая способна перераспределять нагрузки. Потому часто используется на пучнистых грунтах. Если почвы сухие и надежные, можно ставить железобетонный сборный фундамент

Он часто имеет большую стоимость, но на возведение требуется меньше времени, что иногда тоже важно

Бутовые и бутобетонные фундаменты применяются в основном в регионах с достаточным количеством подходящего материала — в горных или близких к ним. Там, во-первых, основания для них идеальны, во-вторых, имеются и неплохие специалисты, способные грамотно выполнить работы. В равнинных районах доставка камня нерентабельна, да еще и мастера не найдешь.

Кирпичный фундамент в последнее время делают редко. Несмотря на общедоступность материала, он имеет далеко не самые лучшие характеристики и требует значительных затрат на организацию гидроизоляции, а также утепления. В результате стоимость его намного возрастает. При малом сроке эксплуатации это совершенно невыгодно даже на устойчивых грунтах.

Пошаговая инструкция возведения своими руками

Обустройство столбчато-ленточного фундамента не требует применения сложной техники. Оно может быть осуществлено своими руками, при наличии базовых строительных навыков.

Создание проекта и определение стоимости

Для строительства легкого сооружения или временной хозпостройки на ровном участке с хорошим грунтом фундамент можно запроектировать самостоятельно.

Но при возведении жилого дома лучше обратиться к проектировщику, который учтет множество важных факторов:

  1. характеристики почвы;
  2. уклон участка;
  3. глубина промерзания.

Стоимость такого фундамента зависит от габаритов запланированного здания, а также от выбранного материала, технологии укладки столбов и ленты.

Самостоятельно рассчитать стоимость всего сооружения возможно в том случае, если есть тщательно просчитанный проект. Можно для расчетов использовать математические формулы.

Проще воспользоваться онлайн калькуляторами, которые рассчитывают расход и стоимость конструкций по тем же формулам. В данном случае помогут 2 калькулятора – для расчета столбов и для расчета ленты.

Расчет заглубления

Планируя строительство на стабильном грунте, и зная глубину промерзания почвы в своей местности, можно рассчитать заглубление столбов самостоятельно.


Они должны быть погружены в землю на 20-30 см ниже уровня промерзания.

Средняя глубина – 80 см. можно использовать онлайн калькулятор, но в его форму нужно вводить точные данные местности, зная которые проще посчитать самому.

При наличии усложняющих факторов следует за расчетами обратиться к специалисту. Например, на участке с выраженным уклоном глубина отдельных столбов относительно уровня земли будет отличаться. При слабом грунте столбы должны быть более заглубленными и укрепленными на уровне более устойчивого слоя.

Подробно о расчете столбчато-ленточного фундамента в видео:

Подготовка и разметка участка

Перед началом работ по возведению фундамента необходимо подготовить участок:

  • нужно убрать весь мусор;
  • выкорчевать деревья, которые могут помешать строительству, заезду спецтехники или подвозу материалов;
  • место застройки следует разровнять.

Разметка выполняется при помощи колышков и веревки. Необходимо отметить внутренний и внешний периметр ленточного фундамента, а также места для бурения скважин под столбы.

Создание траншеи и углублений под столбы

Траншеи и углубления можно сделать вручную. Но если строится полноценный коттедж, это будет слишком долго, тяжело, не идеально.

Монтаж опор

Порядок действий будет следующим:

  • Монтаж начинается с утрамбовки дна ямы. Землю на дне нужно увлажнить и при помощи утрамбовывающего инструмента хорошо спрессовать.

  • На дно насыпать песчано-щебневую смесь, создав подушку около 20 см в высоту. Ее тоже следует увлажнить и утрамбовать.
  • На подушку уложить гидроизоляцию в виде полиэтилена или рубероида.
  • Создать опалубку из досок (если земля плотная и сухая, просто выстелить стены ямы полиэтиленом).
  • Опалубку желательно смочить.
  • Собрать каркас столба из арматуры, поместить его в опалубку.
  • Залить подготовленную конструкцию бетонной смесью. Лить постепенно, через каждые 20-30 см выравнивать слой при помощи вибратора.
  • Снять опалубку можно через 3-4 дня, когда затвердеет раствор.
  • Поверхность опор обработать гидроизоляцией.
  • Оставшийся просвет ямы засыпать песком.

Монтаж ленты

Опорные столбы вышли вершиной на полосу ленточного фундамента. Теперь нужно обустроить ленту:

  • Сделать каркас из стальной проволоки и сварить его с выступающими арматурными прутьями столбов.
  • Из досок или фанеры соорудить опалубку ленты, придерживаясь разметки.
  • Листовым гидроизоляционным материалом выложить внутренние стенки опалубки.
  • Опалубка аккуратно заливается цементным раствором. Слой должен получиться ровным, без стыков и пузырьков воздуха.
  • Далее нужно 28 дней ждать, пока цемент ленты затвердеет, наберется прочности. Если в это время стоит жаркая погода, цементную ленту нужно периодически увлажнять. При влажной погоде – накрыть полиэтиленом. Иначе высыхание будет неравномерным, что может привести к деформации, растрескиванию.

Конструктивные особенности

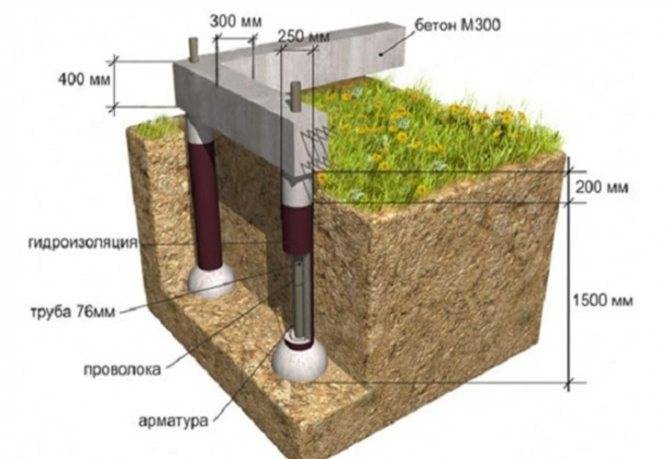

Используя полые цилиндры, строители одновременно получают опалубку и жёсткий корпус столба. Такое основание обычно возводят на участках с высоким уровнем грунтовых вод, где практически невозможно рыть траншеи и котлованы.

Цилиндрические забетонированные стержни удобно использовать там, где можно пробурить скважины глубиной ниже залегания пучинистых слоёв почвы. Единственным ограничением для применения такого фундамента являются скалистые и крупнообломочные грунтовые основания.

Достоинства

Преимущества фундаментных опор перед другими видами фундаментов – это:

  • небольшие затраты на приобретение материалов;
  • незначительный объём земляных работ ограничивается бурением скважин;
  • фундамент возводится в течение одного – двух дней;
  • универсальность применения в различных видах грунта;
  • приподнятое здание над землёй защищено от подмыва во время весенних паводков и наводнений;
  • возможность установки фундаментных труб своими руками без профессиональной подготовки;
  • срок службы фундамента без усиления и капремонта составляет 50 лет и более.

Недостатки

Наряду с преимуществами трубные опоры в силу своих особенностей обладают определёнными недостатками:

  • слабая несущая способность не даёт возможность возводить строения из кирпича и других тяжёлых стройматериалов;
  • точечные опоры исключают строительство подвальных и цокольных этажей;
  • на участках с большими перепадами высот (2 м и выше) фундамент из труб не возводят.

Какие трубы используют?

Застройщики часто задаются вопросом, какие трубы лучше использовать для обустройства основания строения. Как показывает практика, чаще всего для возведения столбчатого фундамента используют трубы:

  1. Асбестоцементные.
  2. Металлические.
  3. ПВХ.

Каждый вид изделий имеет свои плюсы и минусы. Поэтому стоит рассмотреть каждый из них более подробно.

Асбестоцементные

Трубы не подвержены коррозии и обладают высокой механической прочностью. Они не разрушаются вследствие контакта с влажной почвой.

Полости асбестовых опор заполняют бетоном, предварительно помещая в них каркасы из нескольких стержней металлической арматуры. Недостатком является ограниченная несущая способность, поэтому их нельзя использовать на строительстве заданий из сборного железобетона и кирпича.

Металлические

Опоры из стальных труб, заполненные бетоном, не нуждаются в армировании. К неопровержимым достоинствам металлических оболочек столбчатого фундамента следует отнести то, что опоры обладают высокой несущей способностью. Металл в союзе с бетоном способен выдержать нагрузки от довольно тяжёлых сооружений.

При всех превосходных качествах стальных опор, следует заметить их подверженность коррозии. Поэтому поверхности точечных фундаментов нуждаются в качественной гидроизоляции.

ПВХ

Полимерные трубы, предназначенные для прокладки канализационных коммуникаций, с успехом справляются с ролью несъёмной опалубки для столбчатых фундаментов.

Полимеры не нуждаются в защите от коррозии. Благодаря своему лёгкому весу, они удобны в транспортировке и на монтаже.

Пластиковые трубы прекрасно переносят среду щелочных и кислотных почв. Недостатком, как и у асбестовых «коллег», является невысокая несущая способность.

В последнее время на рынке стройматериалов появились цилиндрические картонные оболочки для столбчатых фундаментов. Они пропитаны специальными влагостойкими составами, которые не дают раскиснуть картону, пока не застынет бетон.

Делаем фундамент столбчатого типа из асбестовых или стальных труб – вы справитесь!

В этом случае требуется несъемная опалубка из трубных изделий подходящего сечения. Устройство такого фундамента рекомендовано для любых строений, включая и дома из дерева. Для работ вам потребуются трубы сечением около 200 мм или больше, если постройка будет тяжело нагруженной (несколько этажей, большая площадь).

Фундамент из асбестовых труб

Пошаговая инструкция для возведения основания такова:

  1. Очищаем площадку.
  2. Подготавливаем цилиндрические ямы, в которые устанавливаем арматурный каркас либо трубы и засыпаем их землей, обеспечивая фиксацию опор.
  3. Наполняем используемые трубные конструкции раствором бетона на одну треть их длины. Эта процедура обязательна, она создает требуемую гидравлическую подушку для основания.
  4. Поднимаем трубы на треть высоты и снова заливаем бетонную смесь, оставляя около 15 см пустого пространства сверху.
  5. Полностью вынимаем трубы, а бетонный раствор, который остается в яме, утрамбовываем и помещаем в его центр армированный прут.
  6. Ждем отвердевания бетона.

Связку основания и возводимых стен сооружения выполняем при помощи анкеров из металла. Их следует прикрепить к нижним стеновым балкам и погрузить в оставленную 15-сантиметровую полость. Вы сделали из труб надежный и прочный фундамент. Требуется лишь окончательно забетонировать конструкцию.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
