Солнечный коллектор своими руками: делаем солнечный коллектор для нагрева воды и для отопления

Плюсы и минусы гелиосистемы

Говоря о солнечных коллекторах в целом, можно выделить следующие их достоинства:

  1. Им присущ более высокий КПД по сравнению с фотоэлектрическими элементами и ветрогенераторами.
  2. Усваиваемая с их помощью энергия является абсолютно бесплатной.
  3. Работа солнечного коллектора полностью безвредна для экологии: используемый ресурс – солнечное тепло – является неисчерпаемым и усваивается напрямую, без сжигания чего-либо и загрязнения окружающей среды.

Теперь укажем слабые места гелиоустановок:

  1. Коллекторы заводского изготовления стоят пока сравнительно дорого – от 500 до 1000 дол. Таким образом, стоимость системы из 2-х коллекторов с монтажом может достигать 2,5 тыс. дол.
  2. Из-за переменчивости погодных условий производительность коллектора не является стабильной.

Что нужно для сооружения?

Для производства самодельного солнечного коллектора допустимо использовать металлопластиковые трубы, обладающие черным цветом. Их диаметр должен составлять от двадцати до двадцати пяти миллиметров. Общая длина труб может составлять от ста до тысячи метров

Важно, чтобы изделия были выполнены в черном цвете. Это обеспечит максимальное поглощение тепла

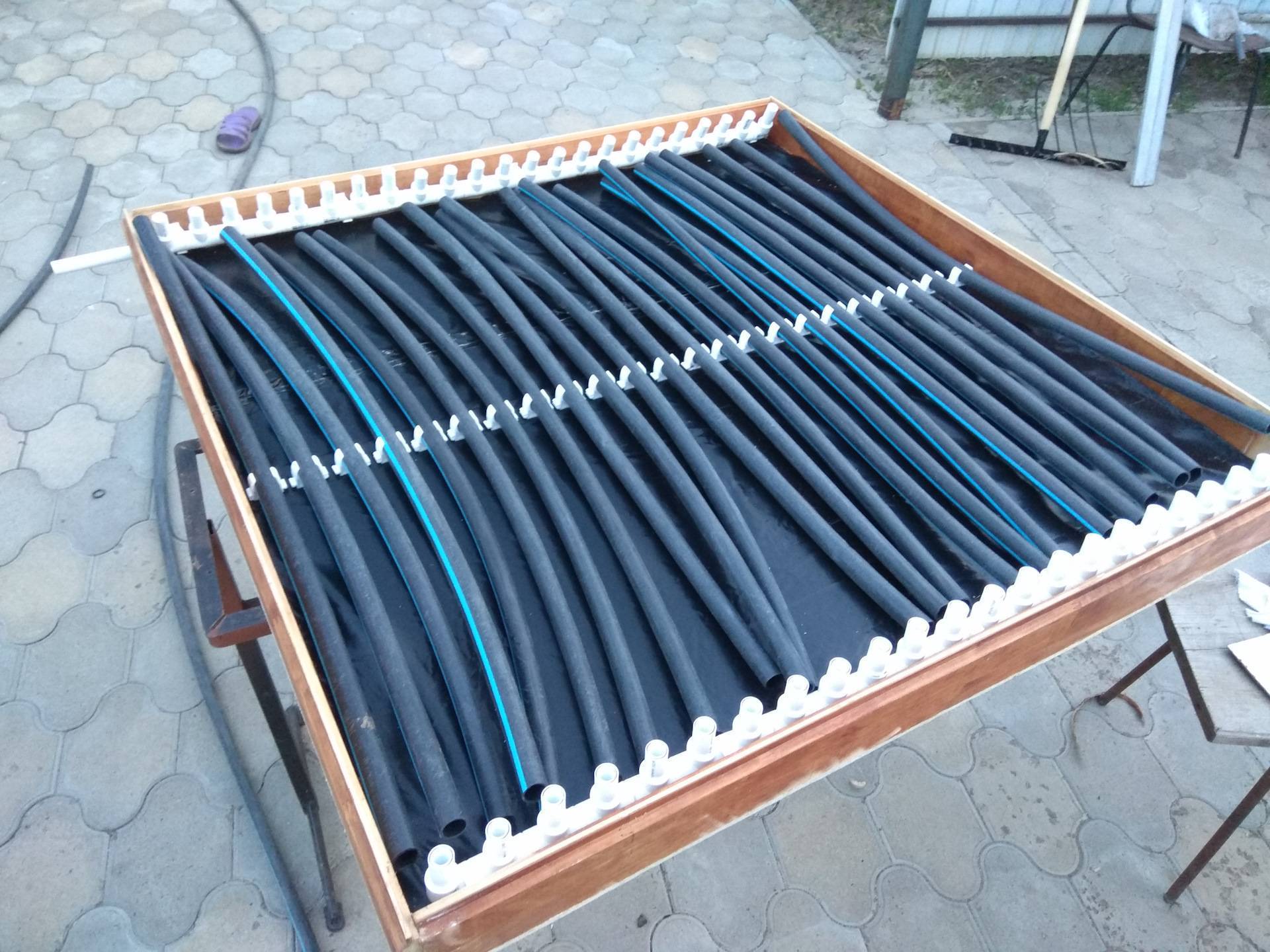

В качестве аналога допустимо применять обычные шланги, сделанные из полиэтилена. Продаются они в бухтах. Показатель длины шланга в них может составить от пятидесяти до двухсот метров. Для решения задачи понадобиться несколько бухт. Если размер одного отсека составит пятьдесят метров, лучше купить несколько бухт этой длины, чем самостоятельного разрезать шланг большой длины на более мелкие отрезки. Это позволит вам сэкономить время во время монтажа системы.

Укладку трубопровода можно делать круглой, овальной или по принципу змеевика. Если вы решили создать солнечный коллектор из металлопластиковых труб, то лучше укладывать их по овальной спирали. Это позволит вам избежать возникновения заломов. Шланги из полиэтилена допустимо складывать любым из вышеописанных способов.

Если скат кровли слишком крутой, то необходимо изготовить специальные емкости, в которых будет осуществляться укладка. Сделать их можно из дерева, фанеры или металла. Выбирать нужно вариант, наиболее подходящий для вас. Для решения задачи нужно применять бруски размером 40х40 миллиметров, фанеру с показателем толщины шесть миллиметров или лист металла, толщиной от 1.5 до 2 миллиметров.

Если собранный модуль сделан из дерева, его нужно обработать антисептиком. Коробы из листового металла обрабатывают антикоррозийными средствами. Модули можно изготавливать под несколько спиралей.

Проще всего для обустройства бортов короба применять старые оконные рамы. Для превращения их в готовые модули на них нужно установить донную часть.

Перед началом монтажа обязательно приобретите антикоррозийные, грунтовочные или антисептические материалы. Учтите, что трубы в процессе эксплуатации будут подвергаться серьезным нагрузкам под действием давления и перепадов температур. Поэтому их необходимо закрепить в исходном положении посредством специальных креплений. Проще всего использовать для решения этой задачи плоскую полосу из металла, закрепляемую между трубами посредством саморезов.

Трубные изделия также можно скрепить плотным шнуром или хомутом из пластика с поперечником или крестовиной. Такой способ укладки подойдет для металлопластиковых труб. Но для изделий из полипропилена он не очень удобный. Поскольку шланг за счет расширения способен провисать на шнуре.

В качестве крепления также можно использовать гвозди со шляпками большого размера. Их забивают либо в дно модуля, либо в заранее созданную крестовину, выполненную из древесины.

Примеры соединителей

Не стоит забывать об использовании специальных соединительных компонентах. Фитинги бывают самыми разными. Поэтому выбрать подходящие элементы для обустройства коллектора не представляет никакой проблемы.

Переход с трубы одного типа на другую осуществляется посредством резьбовых фитингов. Если ваша система включает в себе несколько модулей, обязательно приготовьте в достаточном количестве указанные компоненты.

Заранее просчитайте сколько фитингов потребуется вам для решения поставленной задачи. Для этого нужно начертить схему будущей системы, и произвести необходимые расчеты.

Чтобы соединить все имеющиеся секции в одну систему, нужны две металлических трубы. Первая закрепляется внизу батареи. В этот теплообменник идет жидкость с низкой температурой. Во второй трубе, которую необходимо монтировать сверху, скапливается нагретая вода.

Определяемся с размерами коллектора

Теперь подведем итог, перечислим все необходимые для сборки эффективного самодельного коллектора материалы:

  • Трубки из меди размерами 18 миллиметров – из них вы будете формировать змеевик (такие же трубки используют при сборке отопительных систем);
  • черная матовая краска, стойкая к высоким температурам (при ее помощи вы нанесете селективное покрытие);
  • минеральная вата (теплоизоляция);
  • лист металла (медь, железо, сталь), толщина листа 0,8 миллиметров в толщину;
  • угловые переходы 18 х 18 миллиметров;
  • сантехнические переходы 18 мм х ¾ (нужны для того чтобы подключить к системе водоснабжения);
  • сотовый поликарбонат (лицевое покрытие коллектора);
  • лист алюминия и алюминиевые уголки для создания корпуса изделия, в случае отсутствия таковых – деревянные планки и лист фанеры для задней стены нагревателя;
  • все необходимые для проведения паяльных работ инструменты.

Сдвоенный коллектор

Важно заранее определиться с габаритами вашего коллектора исходя из его размеров, заранее рассчитайте требуемое количество трубок, переходов и других материалов (проще говоря, общую производительность монтируемого устройства). Вычислите количество воды, которое потребуется для обеспечения теплового обмена во всей системе

Чтобы это сделать определитесь заранее, в каких целях будет использоваться коллектор – либо это только помывка посуды, либо для душа, либо для обеспечения покрытия всех хозяйственных нужд горячего водоснабжения в вашем доме. Для подогрева воды в целях помывки посуды или принятия душа будет достаточно собрать коллектор размерами 200 х 100 сантиметров, расстояние между трубками в змеевике должно составить от 8 до 10 сантиметров.

Какие материалы вам понадобятся

Для сборки собственного солнечного коллектора вы сможете найти все необходимые инструменты и материалы в обычном хозяйственно-сантехническом магазине.

Для конструирования прибора вам необходимо будет запастись:

трубками из меди размером 18 мм (будут служить материалом для создания змеевика);

  • сантехническими и угловыми переходами размером 18 мм;
  • металлическим листом (примерно 0,8 мм в толщину);
  • теплоизоляцией;
  • паяльником;
  • сотовым поликарбонатом;
  • фанерой с брусками из дерева или листами и уголками из алюминия;
  • аэрозольной черной краской (должна быть термостойкой);
  • абсорбером и минватой.

Гелиосистема – основные части и особенности

Содержание частного дома требует немалых финансовых затрат. Львиная доля расходов при этом приходится на оплату потребленных энергоресурсов. Сэкономить последние позволяет солнечный коллектор (СК). Он представляет собой гелиосистему, с помощью которой можно получить бесплатную тепловую энергию и использовать ее для отопления жилища и нагрева воды. СК для частного дома имеет достаточно простую конструкцию. При желании его несложно собрать и запустить в работу своими руками.

Все бытовые солнечные водонагреватели функционируют по одному принципу. Они захватывают энергию солнца и передают ее теплоносителю:

  • воздуху;
  • воде;
  • смеси воды и незамерзающего жидкого состава.

Воздушный коллектор имеет малую эксплуатационную эффективность и показатель полезного действия. Связано это с тем, что газ плохо проводит тепло. А вот водяные конструкции пользуются немалой популярностью. Такие гелиосистемы состоят из теплового аккумулятора, корпуса и специального контура, в котором происходит теплообмен. Под первым понимают емкость для теплоносителя. Контур коллектора состоит из трубок, которые выкладываются в форме змеевика. Иногда они последовательно соединяются с входной и выходной магистралями системы. Теплоноситель циркулирует по трубкам за счет естественных физявлений (перепады давления, испарение жидкости, изменение агрегатного состояния и плотности воды либо воздуха).

Солнечные водонагреватели эксплуатируются в нескольких диапазонах температуры. С этой точки зрения они бывают высоко-, средне- и низкотемпературными. Первые в быту не используются. Теплоноситель в них может нагреваться до отметки выше 80 °С. Обычно они устанавливаются в коммерческих зданиях и на промышленных объектах. Среднетемпературные устройства способны вырабатывать энергию, которой достаточно для нагрева теплоносителя до 50–80°. Такие системы для отопления дома и нагрева воды реально сделать самостоятельно. Проще всего изготовить низкотемпературный коллектор. Он применяется исключительно для нагрева воды до 30°. В качестве отопительной системы низкотемпературный СК не используется.

Солнечные коллекторы для отопления дома: разновидности установок

По конструктивному исполнению солнечные коллекторы могут быть плоскими или вакуумными. Последний вариант является более распространенным типом, который характеризуется простотой монтажа, высокой эффективностью, способностью обеспечить необходимым количеством тепла весь дом. Вакуумный солнечный коллектор для отопления дома, цена которого превышает стоимость плоского изделия, представлен сложной конструкцией, которую можно использовать для полноценного обогрева помещения и нагрева воды в любой сезон года.

Существует особый тип установки, который называется коллектор-концентратор. Он представляет собой систему параболических отражателей, которые располагаются на одной криволинейной поверхности, где концентрируется в определенных точках солнечный свет. Для получения максимального эффекта необходимо изменять вслед за движением солнца положение устройства, которое может находиться в двух плоскостях.

В зависимости от теплоносителя различают жидкостные и воздушные конструкции. В первом случае используется дистиллированная вода или антифриз, а во втором – нагретый воздух.

Вакуумные солнечные коллекторы

По варианту применения теплоносителя различают пассивные и активные системы. В первом варианте солнечный коллектор используется совместно с баком накопителем. Такая система приемлема для горячего водоснабжения и не комплектуется дополнительными инженерными элементами. Активный вариант предполагает установку солнечного коллектора и других технических устройств, таких как насос, бак-накопитель, защитные клапаны, дополнительные приборы нагрева теплоносителя. Такая система может применяться и для горячего водоснабжения, и для отопления дома.

Активный солнечный коллектор для подогрева воды

Способ передачи тепла может быть косвенным или прямым. Первый вариант предполагает наличие аккумулирующего бака, в котором выполняется передача тепловой энергии, полученной наружным контуром от солнечного излучения, внутреннему контуру, циркулирующему в системах отопления и ГВС. В прямоточных системах, которые применяются для горячего водоснабжения, циркуляция воды в контуре коллектора происходит под воздействием разности температур и благодаря наличию дополнительных элементов в виде клапанов и кранов.

Классификация солнечных коллекторов для отопления по температуре нагрева теплоносителя

Воздушные или водяные солнечные коллекторы для отопления дома можно классифицировать по степени нагревания его рабочих органов и теплоносителя. В зависимости от этого критерия различают низко-, средне- и высокотемпературные установки. Низкотемпературные варианты способны обеспечить нагрев теплоносителя до 50 °С. Такие тепловые коллекторы используются для подогревания воды в душевых летом, в емкостях для полива, для создания комфортных условий в прохладные весенне-осенние вечера.

Среднетемпературные системы обеспечивают нагрев теплоносителя до 80 °С. Такие установки употребляются для обогрева помещений, для бассейнов. Солнечные коллекторы данной категории наиболее целесообразно устанавливать при обустройстве частного дома. Высокотемпературные системы способны нагреть теплоноситель до температуры 250-300 °С. Такие устройства рекомендуется использовать в промышленных масштабах. Их применяют для обогрева коммерческих зданий, производственных цехов и других технологических помещений.

Высокотемпературные системы предполагают сложный процесс преобразования и передачи тепловой энергии. Конструкции имеют внушительные габариты, требующие много свободного пространства для их монтажа. Процесс изготовления системы является весьма трудоемким и затратным, что связано с использованием специализированного оборудования. Самостоятельно выполнить такой вариант не удастся.

Типы солнечных водонагревателей и их характеристики

Солнечные водонагреватели представляют собой комплект оборудования для нагрева воды с помощью солнечной энергии. Другое название этих устройств — солнечные коллекторы. В отличие от фотоэлектрических панелей, использующих для производства электроэнергии солнечный свет, солнечные нагреватели сразу получают тепловую энергию, которую передают теплоносителю (воде, антифризу и т.п.).

Они образуют целую систему, состоящую из следующих элементов:

  • Коллектор. Панель, принимающая тепловую энергию и передающая ее теплоносителю.
  • Накопительный бак. Емкость, в которой аккумулируется нагретая вода и происходит замещение остывшего теплоносителя только что нагретым потоком.
  • Отопительный контур. Обычная радиаторная система или теплый пол, реализующие энергию теплоносителя. В некоторых типах системы отопительный контур не входит в объем системы коллектора, получая энергию в накопительном баке, который в данном случае является теплообменником.

По типу циркуляции

Циркуляция теплоносителя позволяет получать тепловую энергию взамен отданной во внутреннюю атмосферу дома. Существует два вида:

  1. Естественная. Используется перемещение нагретых слоев жидкости вверх с замещением их более холодными слоями. Не требует никаких устройств или использования электроэнергии, но зависит от множества факторов — взаимного расположения коллектора, накопителя и остальных элементов системы, температуры и т.д. Перемещение жидкости нестабильное, способное усиливаться и ослабляться.
  2. Принудительная. Потоки направляются с помощью циркуляционного насоса. Возникает стабильный режим с постоянной скоростью потока, что позволяет обеспечить устойчивый режим обогрева дома.

По типу коллектора

Существуют конструкции коллекторов, обладающие разной эффективностью, возможностями и способом передачи тепла. В их числе:

  1. Открытые. Плоские длинные лотки или желоба из черного пластика, в которых циркулирует вода. КПД открытых коллекторов очень низок, но простота и дешевизна способствуют их популярности. Используются для нагрева воды для летнего душа или бассейна.
  2. Трубчатые (термосифонные). Основной элемент — коаксиальная трубка с вакуумной прослойкой между внешними слоями, которая надежно теплоизолирует содержимое трубок. Конструкция эффективная, но дорогая и не поддающаяся ремонту.
  3. Плоские. Это закрытые емкости с прозрачной верхней панелью. Внутренняя поверхность покрыта слоем приемника тепловой энергии, отдающего ее воде, которая перемещается внутри припаянных к приемнику трубок. Простая и эффективная конструкция, в которой для большего эффекта иногда создают вакуум для теплоизоляции.

По типу контура циркуляции

  1. Разомкнутый – применяется для обеспечения горячей водой жилого помещения. Теплоносителем в этом случае выступает вода, которую используют для различных бытовых нужд и, соответственно, она уже не попадает обратно в контур.
  2. Система с одним контуром – используют для отопления дома. Нагретый таким способом теплоноситель используют как добавку к теплоносителю, который подогрели традиционным методом. В этом случае нагретый теплоноситель переходит в отопительную систему, после которой опять переносится в приемный резервуар и в коллектор.
  3. Двухконтурнаянагревательная система – самая универсальная. Есть возможность использования таковой для отопления зимой или для водоснабжения.

Двухконтурная система водоснабжения и отопления

Также можно выбрать один из возможных теплоносителей – вода, масло или антифриз. После коллектора теплоноситель проходит теплообменник, в котором происходит теплоотдача на второй контур. Второй используемый теплоноситель уже идет по назначению – для отопления или водоснабжения.

Теплоноситель

Для таких водонагревателей используют различные теплоносители: антифриз, смазочная жидкость и вода.

Применение

Солнечные системы постепенно приобретают популярность. С их помощью решают множество задач:

  • Подогрев жидкости до требуемой температуры.
  • Повышение производительности отопительной системы.
  • Водонагреватель для бассейна, для летнего душа.
  • Подогрев жидкости для иных потребностей.

Плоский коллектор

Им можно назвать солнечную панель. Плоский солнечный коллектор своими руками создать выгодно и несложно. В центре данного устройства расположена панель поглотителя. Выполнена такая панель из металлов, которые хорошо проводят тепло, чаще всего это медь или алюминий.Чтобы коллектор хорошо выполнял свою функцию, а именно максимально поглощал солнечную энергию и с минимальными потерями преобразовывал ее в тепловую, на его поверхность должен быть нанесен специальный состав. Его поверхность защищает стекло с минимальным содержанием в своем составе железа. Такое стекло обладает хорошей пропускной способностью, минимальным отражением света и является хорошей защитой от воздействий внешней среды. По периметру поглотитель имеет корпус для защиты от механических воздействий, выполнен он обычно из стали или алюминия. Корпус и нижняя часть коллектора имеют теплоизоляцию. Плоский элемент способен передавать тепло тому теплоносителю, который в нем расположен. Это может быть простая вода или антифриз.

Расположить плоский коллектор можно в любом положении. Обычно его закрепляют на крыше, но и в другом месте он будет работать не хуже. Соорудить такой солнечный коллектор своими руками можно без больших вложений.

Если говорить о заводских элементах, то плоские могут быть стандартных размеров, площадью до 2,5 м2.Если требуется большая мощность, можно устанавливать несколько стандартных панелей вместе. Они будут составлять единую систему солнечного тепла.

У плоских коллекторов есть преимущество – они дешевле аналогов вакуумных. Но при низких температурах окружающей среды такие коллекторы теряют много энергии и уровень КПД снижается. Поэтому для применения в летний период достаточно будет плоского коллектора, а вот зимой он уступит вакуумному коллектору почти в два раза.

Устройство и область применения в быту

На сегодняшний день применяются такие типы гелиоустановок: плоскопластинчатые и вакуумные

Плоскопластинчатые

Это самые простые и дешевые устройства. Они состоят из улавливающей солнечное излучение пластины (абсорбера), прозрачного покрытия и закрывающей нижнюю поверхность теплоизоляции. На обращенную к солнцу поверхность пластины наносят черную краску или особое покрытие, например, из оксида титана или черного никеля. Оно называется селективным. Наиболее эффективными являются абсорберы, изготовленные из меди.

Светопропускающее покрытие выполняют из специального профильного поликарбонатного листа (с рифлением) или закаленного стекла, почти полностью очищенного от металлических примесей.

Все зазоры между корпусом коллектора и прозрачной крышкой герметизируются, что способствует уменьшению теплопотерь вследствие конвекции.

Плоский пластинчатый коллектор

В воздушных коллекторах используемый в качестве теплоносителя воздух омывает непосредственно абсорбер – с одной или с двух сторон. В устройствах, ориентированных на применение жидкостного теплоносителя (вода, масло или антифриз), к абсорберу могут быть прикреплены медные или алюминиевые трубки, в которые этот теплоноситель подается.

Если не отбирать накапливаемое плоско-пластинчатым коллектором тепло, он сможет нагреть воду до температуры в 190 – 210 градусов.

Вакуумные

Роль абсорбера в таком коллекторе играет поверхность трубки, по которой протекает теплоноситель. При этом сама она заключена в круглый прозрачный кожух, из которого выкачан воздух. Таким образом, каждая трубка с теплоносителем окружена, подобно колбе термоса, вакуумом.

Вакуумный коллектор стоит дороже, но зато является более эффективным: с его помощью воду можно нагреть уже до 250 – 300 градусов.

Значительно повысить производительность вакуумного коллектора можно при помощи параболоцилиндрических отражателей. Это продолговатые элементы с вогнутой зеркальной поверхностью, которая в поперечном сечении образует параболу. Такие отражатели устанавливаются в коллекторе за трубками, фокусируя на них весь неусвоенный солнечный свет.

Оснащенная такими элементами установка может нагревать теплоноситель (применяется масло) до температуры в 300 – 390 градусов. Чтобы еще больше увеличить производительность коллектора, его оснащают системой слежения за солнцем.

Прочие элементы системы

Помимо собственно коллектора в гелиоустановке имеется накопительный бак с водой, которой при помощи встроенного теплообменника передается накопленная теплоносителем энергия.

Существуют системы как с естественной циркуляцией теплоносителя (накопительный бак устанавливается выше коллектора), так и с принудительной – при помощи насоса (бак можно устанавливать на любом уровне).

Гелиоколлекторы в системе отопления

Применение

В быту гелиоустановки применяются для приготовления горячей воды, в том числе для бань, подогрева бассейна либо в качестве дополнительного источника тепла для системы отопления. В промышленности сфера применения таких систем является более широкой: на их основе сооружают опреснители воды, парогенераторы (пар приводит в движение различные машины) и даже электростанции.

Схема работы воздушного солнечного коллектора

  • Вся конструкция коллектора помещена в прочный и герметичный корпус, который обязательно снабжен тепловым изолятором. Тепло, попавшее внутрь коллектора не должно «утекать» наружу.
  • Главная деталь любого коллектора – это солнцеприемная панель, которую еще называют поглотителем или абсорбером. Задача этой панели принять солнечную энергию, а затем передать ее воздуху, поэтому она должна быть изготовлена из материала с наибольшей теплопроводностью. Такими свойствами из доступных в быту являются медь и алюминий, реже сталь. Для лучшей теплоотдачи нижнюю часть абсорбера делают как можно большей площади, поэтому могут применяться ребра, волнистая поверхность, перфорация и другие способы. Для лучшего поглощения солнечной энергии приемная часть абсорбера окрашивается в темный матовый цвет.
  • Верхняя часть коллектора герметично закрывается прозрачной изоляцией в качестве которой может применяться закаленное стекло или оргстекло, или поликарбонатное стекло.

Солнечный коллектор ориентируют на юг и придают поверхности такой наклон, чтобы максимальное количество солнечной энергии попадало на поверхность. Как говорят специалисты – для максимальной инсоляции. Холодный наружный воздух естественно или принудительно попадает в приемную часть, проходит через ребра абсорбера и выходит с другой части, снабженную фланцем для стыковки с воздуховодом, ведущим внутрь отапливаемого помещения. Стоит отметить, что вариантов конструкций солнечных коллекторов существует масса и вышеописанная показана только для примера.

Воздушное отопление при помощи солнечных коллекторов не может в нашей климатической зоне полностью заменить основное отопление, но оно будет очень хорошим подспорьем даже в морозные зимние солнечные дни.

Определение места установки и доступной площади

Прежде всего, надо определиться с местом установки солнечного воздушного коллектора, так как это сильно может повлиять на его производительность. При этом следует учесть несколько факторов:

  • Воздушный солнечный коллектор следует располагать как можно ближе к тому месту, куда будет поступать подогретый воздух, так как потери в воздуховодах могут стать такими, что применение коллектора окажется нецелесообразным.
  • Коллектор следует располагать на южной стороне дома или другого строения и по возможности под определенным наклоном, обеспечивающим максимальную инсоляцию. Если это недоступно, то надо стараться установить как можно ближе к южной стороне. Зависимость инсоляции от азимута и угла установки показана на диаграмме.

Пример расчета необходимой мощности

При расчете необходимой мощности солнечного коллектора очень часто ошибочно производят вычисления, исходя из поступающей солнечной энергии в самые холодные месяцы года.

Дело в том, что в остальные месяцы года вся система будет постоянно перегреваться. Температура теплоносителя летом на выходе из солнечного коллектора может достигать 200°С при нагреве пара или газа, 120°С антифриза, 150°С воды. Если теплоноситель закипит, он частично испариться. В результате его придется заменить.

Компании производители рекомендуют исходить из таких цифр:

  • обеспечение горячего водоснабжения не более 70%;
  • обеспечение отопительной системы не более 30%.

Остальное необходимое тепло должно вырабатывать стандартное отопительное оборудование. Тем не менее при таких показателях в год экономится в среднем около 40% на отоплении и горячем водоснабжении.

Мощность вырабатываемая одной трубкой вакуумной системы зависит от географического местоположения. Показатель солнечной энергии падающей в год на 1 м2 земли называется инсоляцией.

Зная длину и диаметр трубки, можно высчитать апертуру – эффективную площадь поглощения. Остается применить коэффициенты абсорбции и эмиссии для вычисления мощности одной трубки в год.

Пример расчета:

Стандартная длина трубки составляет 1800 мм, эффективная – 1600 мм. Диаметр 58 мм. Апертура – затененный участок создаваемый трубкой. Таким образом площадь прямоугольника тени составит:

S = 1,6 * 0,058 = 0,0928м2

КПД средней трубки составляет 80%, солнечная инсоляция для Москвы составляет около 1170 кВт*ч/м2 в год. Таким образом одна трубка выработает в год:

W = 0,0928 * 1170 * 0,8 = 86,86кВт*ч

Необходимо отметить, что это очень приблизительный расчет. Количество вырабатываемой энергии зависит от ориентирования установки, угла, среднегодовой температуры и т.д.

С всеми видами альтернативных источников энергии и способами их использования вы сможете ознакомиться в представленной статье.

Преимущества и недостатки

Коллекторы имеют большой ряд преимуществ, к ним можно отнести:

  1. Снижение расходов на обслуживание отопительной системы дома, и обеспечение его горячим водоснабжением.
  2. Возможность получения обогрева дома и горячей воды при перебоях и временном отсутствии электроснабжения и подачи газа.
  3. Снижение нагрузки на отопительную систему, вследствие чего происходит увеличение ее срока службы.
  4. Экономия природных ресурсов и сохранение экологии.
  5. Экологичность системы не оказывает негативного воздействия на человека.

Минусом можно назвать довольно высокую стоимость и непростой монтаж этого оборудования.

3 Устройство и принцип действия

Жидкостный контур состоит из вертикально расположенных трубок. Они присоединяются к горизонтальному контуру с большим диаметром. Входные и выходные отверстия располагаются диагонально. Такая схема позволяет максимально эффективно отбирать тепло с теплообменника. Зачастую антифриз выступает основным теплоносителем. Но можно выбирать и другие незамерзающие вещества.

Короб утепляется изоляционными материалами

Такая конструкция создаёт эффект термоса, что позволяет уменьшить теплопотери от ветра, дождя и других погодных явлений.

Принцип работы следующий:

  1. 1. Нагретый антифриз от солнечных лучей движется по трубкам и через ветку отбора попадает в аккумулирующую ёмкость.
  2. 2. Когда жидкость движется по теплообменнику, она передаёт тепло воде.
  3. 3. После охлаждения антифриз снова попадает в нижнюю часть контура для повторного нагрева.
  4. 4. Горячая вода поднимается в верхнюю часть ёмкости и отбирается для использования в различных направлениях (отопление дома, горячее водоснабжение и тому подобное). В ёмкости теплообмена пополнение количества воды происходит за счёт подключённого водопровода.
  5. 5. Если система используется для отопления дома, то для движения воды в замкнутом контуре применяется циркуляционный насос.

Каким должен быть самодельный солнечный коллектор?

Из-за невысокой эффективности воздушных коллекторов домашние мастера отдают предпочтение водяным устройствам, которые бывают вакуумными или плоскими, с замкнутой или открытой системой теплообмена.

Плоский коллектор – довольно простой для самостоятельного изготовления прибор. Состоит из металлического корпуса прямоугольной формы, внутрь которого интегрирован теплоприемник, чаще всего в виде медного или алюминиевого трубчатого змеевика.

Для лучшего поглощения солнечных лучей (абсорбции) его покрывают селективной краской черного цвета. Снизу обязательно укладывается слой теплоизоляционного материала или резины, а сверху конструкция накрывается крышкой, для изготовления которой используется стекло или, например, поликарбонат, хотя возможно применение и других светопропускающих материалов.

Принцип работы плоского коллектора довольно простой: поглощенное тепло передается теплоносителю (в данном случае жидкости), циркулирующему по змеевику.

Прозрачная крышка выполняет одновременно несколько функций: защищает теплообменник от негативных природных явлений (осадков, ветра), а также грязи и пыли, при этом свободно пропускает солнечные лучи.

Герметичность конструкции исключает возможность попадания грязи под стекло на теплоприемник и не допускает выветривания накопленного тепла через естественные щели.

Наиболее эффективен данный вид коллекторов при эксплуатации в теплое или межсезонное время года, зимой его КПД значительно снижается.

Проблема потери тепла решена в вакуумном коллекторе. В нем трубки помещаются в светопрозрачные стеклянные колбы, из которых предварительно выкачивается воздух. Трубки в этой конструкции обязательно имеют абсорбционное покрытие и дополнительно заполняются хладагентом.

Непосредственно трубки соединяются своими концами с магистралью, по которой движется теплоноситель. Под воздействием солнечных лучей хладагент закипает и превращается в пар, который, по законам физики, поднимается вверх по трубке и при контакте с теплоносителем остужается, отдавая накопленное тепло.

Следует отметить: вакуумный солнечный коллектор в сравнении с плоскими более эффективен за счет того, что удельная теплота вещества в парообразном состоянии выше, чем в жидком.

Именно из-за такой особенности вакуумные коллекторы эффективны и в зимнее время, при минусовых температурах, хотя их КПД может несколько снизиться за счет уменьшения светового дня и увеличения пасмурности.

Вариантом вакуумного коллектора можно считать и конструкции, в которых трубки сразу заполняются теплоносителем. Но они обладают одним существенным недостатком – сложностью проведения ремонтных работ. В этом случае, если из строя вышла какая-либо из трубок, потребуется полная замена всей конструкции.
