Солнечный воздушный коллектор своими руками: пошаговый процесс изготовления

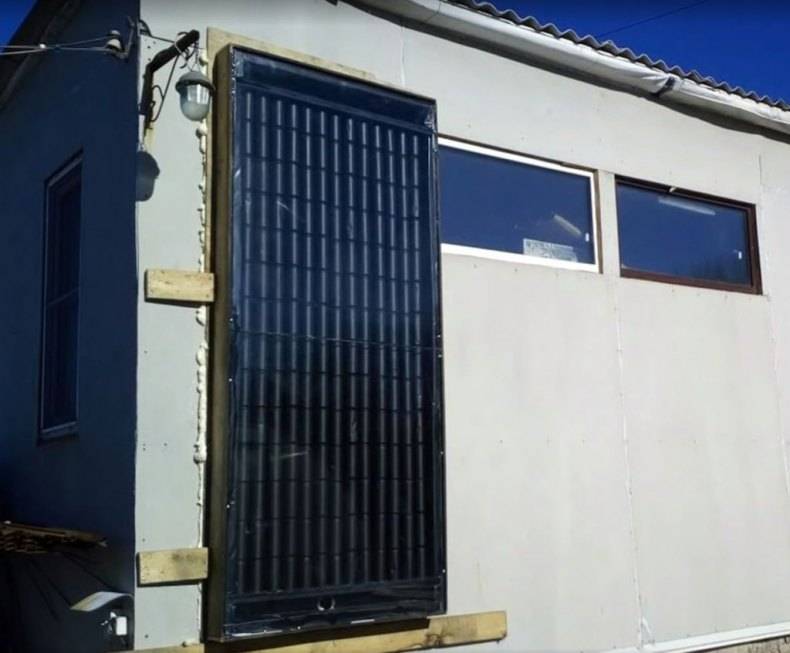

Изготовление прибора из водосточных труб

Такой прибор уж точно лучше сделать на всю стену. Осенью и весной он поможет вам существенно сэкономить на отоплении. Материалы подбирайте, учитывая габариты будущей конструкции.

Что потребуется в работе

  1. Доска толщиной 3,5–4 см.
  2. Хомуты для крепления.
  3. Минвата для утепления.
  4. Влагоустойчивая фанера толщиной не более 1 см (на заднюю стенку).
  5. Лист алюминия небольшой толщины.
  6. Алюминиевые водосточные трубы (желательно с прямоугольным сечением – так будет удобнее).
  7. Пенополистирол – с его помощью вы изолируете торцевые поверхности.

Технология изготовления

Для создания коллектора выполните следующие процедуры.

Первый этап. Сначала сделайте небольшой деревянный короб в виде открытого ящика. Его глубина должна быть чуть больше высоты водопроводных труб.

Сначала сделайте небольшой деревянный короб в виде открытого ящика

Второй этап. Надежно изолируйте заднюю и торцевые стенки. Поверх минеральной ваты уложите алюминиевый лист, к которому, в свою очередь, хомутами прикрепите трубы.

Обратите внимание! Для улучшения циркуляции воздуха с одной стороны короба трубы должны отступать приблизительно на 15 см от торца. По краям трубы фиксируйте деревянной перегородкой, где предварительно проделайте крепежные отверстия в соответствующих местах. По краям трубы фиксируйте деревянной перегородкой, где предварительно проделайте крепежные отверстия в соответствующих местах

По краям трубы фиксируйте деревянной перегородкой, где предварительно проделайте крепежные отверстия в соответствующих местах.

Третий этап. Ввиду того что входное и выходное отверстия будут находиться с одной стороны конструкции, проделайте на противоположной стороне несколько деревянных перегородок для того, чтобы разделять потоки воздуха.

Четвертый этап. После монтажа окрасьте коллектор в черный цвет. Для передней панели отлично подойдет сотовый поликарбонат.

Помните: воздушный коллектор в собранном виде весит достаточно много. поэтому для монтажа вам понадобится несколько помощников. При установке используйте прочные и устойчивые опоры.

Затем подключите коллектор к вентиляции здания посредством утепленных воздуховодов. Также позаботьтесь о канальном вентиляторе, который будет нагнетать воздух в помещение.

Создание солнечного коллектора своими руками

  • объем аккумуляторного бака в 100-150 л длина трубы теплообменника 7 м, площадь коллектора 2 м2;
  • объем аккумуляторного бака в 150-300 л длина трубы теплообменника 9 м, площадь коллектора 3 м2;
  • объем аккумуляторного бака в 200-400 л длина трубы теплообменника 12 м, площадь коллектора 4 м2.

Инструкция по самостоятельной сборке.

Короб

Сделать его можно из фанерного или пластикового листа и деревянных реек, закрепленных по его периметру в качестве бортов.

Теплообменник

Для его изготовления необходимо сварить решетку или согнуть из металлических труб, которые и будут использоваться для нагрева теплоносителя. Готовое изделие закрепить скобами на второй лист пластика или фанеры и окрасить черной матовой краской.

Приклеить утеплитель по всей площади короба.

Сборка

Установить теплообменник в подготовленный короб. Сверху поглотителя установить стекло, предварительно промазав места его соприкосновения с коробом герметиком на основе силикона. Самодельный поглотитель солнечного тепла готов.

Изготовление аккумулятора тепла

Из медной трубы следует сделать змеевик, после чего поместить его в подготовленную емкость, предварительно проделав отверстия для входа и выхода теплоносителя. Вывести через уплотнения из аккумулятора концы теплообменника.

Утепление

Необходимо тщательно утеплить бак-аккумулятор минеральной ватой.

Для сохранности утеплительного слоя закрыть его листом оцинкованного металла, создав своеобразный «чехол».

Монтаж

Следует изготовить опорную конструкцию под аккумулятор тепла и установить рядом с ним готовый солнечный коллектор. После чего все устройства соединить тепловым контуром.

Запуск системы

Для нагрева воды и подачи ее в здание следует заполнить систему антифризом, а аккумулятор тепла водой. Через 20-30 минут вода в баке начнет нагреваться, после чего ее можно использовать для отопления помещения или других нужд.

Что такое солнечный коллектор

Солнечный коллектор представляет собой группу металлических пластин, которые обычно устанавливаются на южной стороне крыши. Они окрашены в черный цвет, так как именно поверхность черного цвета быстрее нагревается, и дольше держит тепло. Эти металлические пластины помещают в каркас из пластика.

Обычно на крышу устанавливают несколько таких металлических коллекторных листов, так как, когда солнечные лучи касаются поверхности крыши, то энергия, заключенная в этих лучах, равномерно распределяется по всей поверхности крыши. Поэтому, чем больше листов установлены на скате крыши, тем больше энергии они аккумулируют.

Весь принцип работы гелиоустановок можно представить следующим образом:

По коллектору по специальным трубам перемещается теплоноситель-вода. Циркуляция воды может осуществляться как естественным способом, так и искусственным, то есть с помощью циркуляционных насосов. Сначала коллектор нагревается от солнечных лучей, затем это тепло передается теплоносителю. Нагретая жидкость далее течет по трубам и поступает в аккумуляторный бак, который представляет собой специальный бак для воды.

Стенки этого бака имеют хорошую теплоизоляцию, чтобы она не теряла тепло. Также в этот бак могут быть вмонтированы дополнительные электрические нагреватели, которые автоматически придут в рабочую фазу, если вдруг на улице будет продолжительная пасмурная погода, и коллекторы не будут нагреваться. Вода в этом баке может стоять сколько угодно долго, до тех пор, пока хозяева не предпочтут использовать ее в своих целях.

Исходя из вышесказанного, можно сделать вывод, что весь принцип работы гелиоустановок сводится к тому, чтобы преобразовать солнечную энергию в тепло.

Принцип обогрева и его эффективность

Абсорберы воздушных коллекторов делают черного цвета, для увеличения интенсивности нагрева под воздействием солнечного излучения. Температура воздуха в коллекторе достигает 70-80°С. Тепла с избытком хватает для полноценного обогрева помещений небольшой площади.

Принцип действия воздухонагревателя следующий:

  • воздух закачивается с улицы в корпус коллектора принудительным способом;
  • внутри блока установлены абсорберы, отражающие тепло, поднимающие температуру внутри ящика до 70-80°С;
  • происходит нагрев воздуха;
  • разогретые воздушные массы принудительно нагнетаются в отапливаемые помещения.

В заводских моделях обеспечение циркуляции воздуха осуществляется при помощи вентиляторов, подключенных к солнечным батареям. Как только ультрафиолетовое излучение становится достаточно интенсивным, чтобы выработать некоторое количество электроэнергии, турбины включаются. Коллекторы начинают работать на обогрев. Зимой интенсивность излучения Солнца снижается.

Дом не сможет полностью функционировать на солнечном воздушном отоплении. Воздухонагреватели используются как дополнительный источник тепла. При правильных расчетах одна установка (данные взяты из технических характеристик воздушных солнечных коллекторов Solar Fox) обеспечит следующую экономию, за отопительный сезон:

  • газ до 315 м³;
  • дрова до 3,9 м³.

Система солнечного воздушного обогрева компенсирует около 30% необходимого для здания тепла. Полная окупаемость достигается в течение 2-3 лет. Если учесть, что принцип работы связан с использованием установки и для кондиционирования воздуха, а в течение года вырабатывается около 4000 кВт, целесообразность использования становится еще очевиднее.

В странах ЕС широкое распространение получило конструкторское решение «солнечная стена». Конструкция заключается в следующем:

  • в здании одна из стен изготавливается из аккумулирующего материала;
  • перед панелью устанавливается стеклянная перегородка;
  • в течение дня тепло аккумулируется, после чего отдается в помещение ночью.

Для усиления конвекции, солнечный коллектор делается не во всю стену. Вверху и внизу предусматривают раздвижные шторки.

На КПД воздушного коллектора существенно влияет время года. Так, в декабре коэффициент полезного действия поддерживается на уровне 50%, в октябре и марте увеличивается до 75%.

Виды солнечных коллекторов

Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.

Накопительные

Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.

Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.

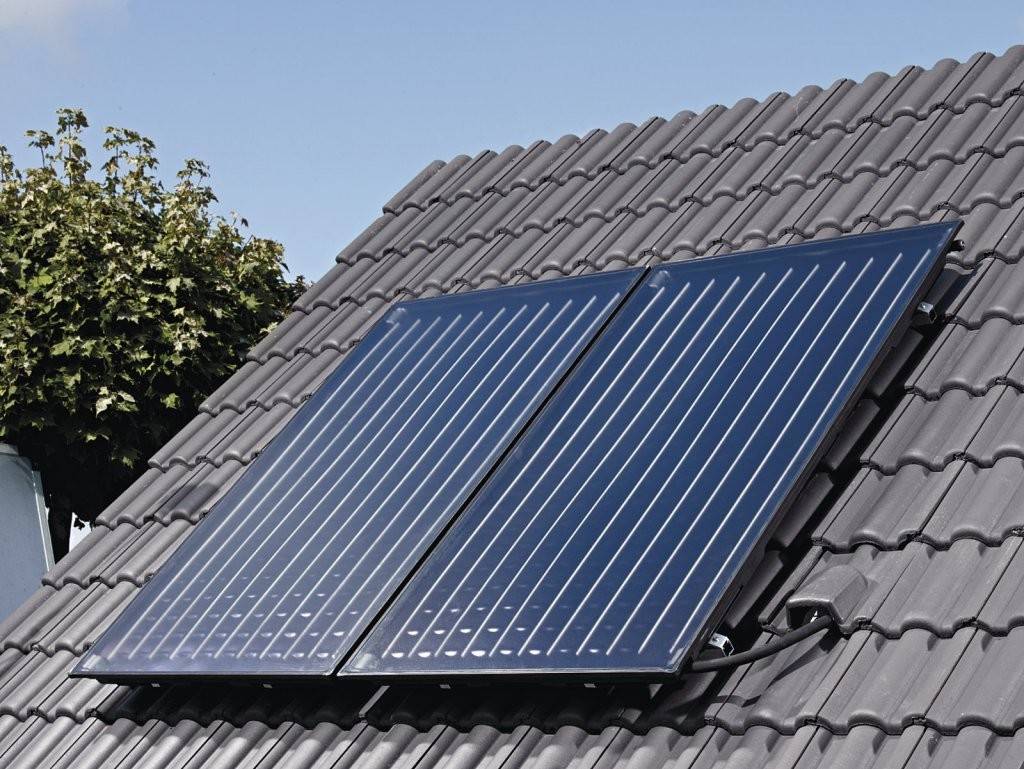

Плоские

Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.

Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.

При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.

Жидкостные

Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.

К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.

Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.

Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.

Воздушные

Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.

Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.

Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

  • снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
  • экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

  • водяные (жидкостные);
  • воздушные.

По уровню предельных температур коллекторы бывают:

  • низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
  • среднетемпературными до 80°C;
  • высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

  • плоскими, которые могут быть как воздушными, так и жидкостными;
  • вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
  • трубчатыми – бывают и жидкостными, и воздушными;
  • термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Солнечные коллекторы для отопления дома: разновидности установок

По конструктивному исполнению солнечные коллекторы могут быть плоскими или вакуумными. Последний вариант является более распространенным типом, который характеризуется простотой монтажа, высокой эффективностью, способностью обеспечить необходимым количеством тепла весь дом. Вакуумный солнечный коллектор для отопления дома, цена которого превышает стоимость плоского изделия, представлен сложной конструкцией, которую можно использовать для полноценного обогрева помещения и нагрева воды в любой сезон года.

Существует особый тип установки, который называется коллектор-концентратор. Он представляет собой систему параболических отражателей, которые располагаются на одной криволинейной поверхности, где концентрируется в определенных точках солнечный свет. Для получения максимального эффекта необходимо изменять вслед за движением солнца положение устройства, которое может находиться в двух плоскостях.

В зависимости от теплоносителя различают жидкостные и воздушные конструкции. В первом случае используется дистиллированная вода или антифриз, а во втором – нагретый воздух.

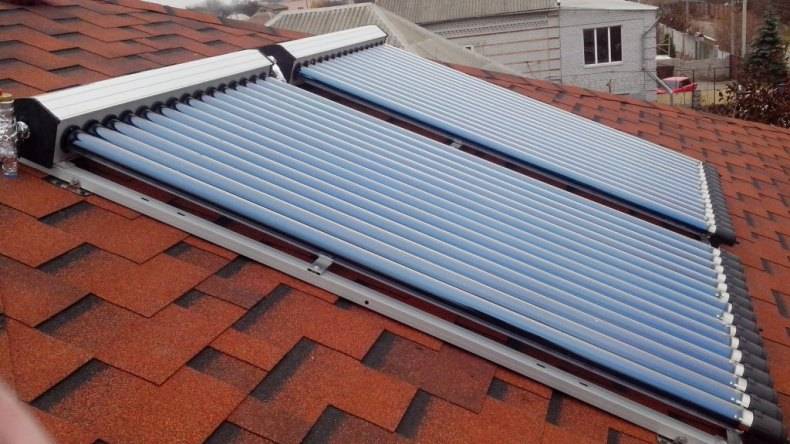

Вакуумные солнечные коллекторы

По варианту применения теплоносителя различают пассивные и активные системы. В первом варианте солнечный коллектор используется совместно с баком накопителем. Такая система приемлема для горячего водоснабжения и не комплектуется дополнительными инженерными элементами. Активный вариант предполагает установку солнечного коллектора и других технических устройств, таких как насос, бак-накопитель, защитные клапаны, дополнительные приборы нагрева теплоносителя. Такая система может применяться и для горячего водоснабжения, и для отопления дома.

Активный солнечный коллектор для подогрева воды

Способ передачи тепла может быть косвенным или прямым. Первый вариант предполагает наличие аккумулирующего бака, в котором выполняется передача тепловой энергии, полученной наружным контуром от солнечного излучения, внутреннему контуру, циркулирующему в системах отопления и ГВС. В прямоточных системах, которые применяются для горячего водоснабжения, циркуляция воды в контуре коллектора происходит под воздействием разности температур и благодаря наличию дополнительных элементов в виде клапанов и кранов.

Классификация солнечных коллекторов для отопления по температуре нагрева теплоносителя

Воздушные или водяные солнечные коллекторы для отопления дома можно классифицировать по степени нагревания его рабочих органов и теплоносителя. В зависимости от этого критерия различают низко-, средне- и высокотемпературные установки. Низкотемпературные варианты способны обеспечить нагрев теплоносителя до 50 °С. Такие тепловые коллекторы используются для подогревания воды в душевых летом, в емкостях для полива, для создания комфортных условий в прохладные весенне-осенние вечера.

Среднетемпературные системы обеспечивают нагрев теплоносителя до 80 °С. Такие установки употребляются для обогрева помещений, для бассейнов. Солнечные коллекторы данной категории наиболее целесообразно устанавливать при обустройстве частного дома. Высокотемпературные системы способны нагреть теплоноситель до температуры 250-300 °С. Такие устройства рекомендуется использовать в промышленных масштабах. Их применяют для обогрева коммерческих зданий, производственных цехов и других технологических помещений.

Высокотемпературные системы предполагают сложный процесс преобразования и передачи тепловой энергии. Конструкции имеют внушительные габариты, требующие много свободного пространства для их монтажа. Процесс изготовления системы является весьма трудоемким и затратным, что связано с использованием специализированного оборудования. Самостоятельно выполнить такой вариант не удастся.

Работает парниковый эффект

Панельные воздушные коллекторы, обогревающие помещения с помощью солнечной энергии – неисчерпаемый источник бесплатного тепла.

Модули различных масштабов могут использоваться в теплицах и дачных домиках, в частных домах, на турбазах, в коттеджах и городских квартирах. Блок средних размеров производит до 2 кВт/час, чего хватает для создания комфортных условий в комнатах в межсезонье.

Отзывы о воздушном солнечном коллекторе гласят, что даже в зимнее время устройство продолжает эффективно работать, позволяя наполовину снизить расход топлива для отопительного котла.

  • Принцип работы воздушного коллектора основан на законах физики, знакомых всем ещё со школы.
  • Поглощая видимый свет, прошедший сквозь стекло, поверхность нагревается и начинает генерировать тепловое излучение, для которого стекло является непреодолимой преградой.
  • Тепло накапливается под стеклом, нагревая воздух, который начинает подниматься. За счёт естественной циркуляции осуществляется перенос тепла внутрь помещений.

Итак, стандартная панель коллектора представляет собой систему адсорберов, размещённую внутри теплоизолированного короба, закрытого прозрачной крышкой (стеклопакет, поликарбонат). Использование стекла позволяет наладить отбор тепла даже в Сибири. Но применим и поликарбонат. Хотя он обеспечивает более низкий КПД, но стоит дешевле.

Адсорбер создаётся из алюминия или меди, имеющих селективное покрытие, поглощающее максимум энергии.

Селективное покрытие для солнечных коллекторов

Независимо от того, какие конструктивные особенности будет иметь солнечный коллектор, эффективность его работы определяется селективным покрытием, влияющим на светопоглощающие способности теплоприемников.

При самостоятельном изготовлении коллектора для нанесения селективного слоя можно приобрести специальную краску, но вполне подходит и использование других химических материалов, наносить которые следует тонким слоем:

  • черный хром;
  • оксиды металлов и, прежде всего, оксид меди;
  • газовая сажа;
  • черная краска, которую для большего эффекта лучше наносить на какой-либо утеплитель;
  • можно выполнить так называемое «воронение» стали, при котором создается зеркальная поверхность.

Но следует учитывать, что не все виды покрытия обладают одинаковым коэффициентом селективности, то есть у них разное поглощение солнечной энергии и способность к ее теплоотдаче.

Когда выбирается селективная краска для солнечных коллекторов, то нужно ориентироваться на показатели поглощения солнечной энергии от 8,5 до 16, которые являются оптимальными.

Также при выборе следует учитывать и срок службы покрытия, который определяется способностью сопротивления таким негативным факторам, как влажность, воздействие солнечных лучей и высоких температур.

Принцип работы

Коллектор используется для нагрева воды за счет солнечной энергии. Такой прибор можно установить возле летнего душа или на крыше частного дома.

Заводские модели состоят из внешней стеклянной панели и нижележащей системы трубопроводов. За трубами утеплитель. Стекло способствует созданию внутри помещения парникового эффекта.

Модели из поликарбоната ручной работы более просты — вода в них нагревается в ячейках самого листа. Горячая жидкость поступает в емкость, а холодная автоматически перетекает на ее место. В солнечную погоду такой коллектор позволяет нагреть воду, достаточную для купания нескольких человек.

Как это работает

Коллектор собирает энергию с помощью светонакопителя или, другим словами, солнцеприемной панели, которая пропускает свет к аккумулирующей металлической пластине, где солнечная энергия преобразуется в тепловую. Пластина передает тепло теплоносителю, которым может быть как жидкость, так и воздух. Вода отправляется по трубам к потребителю. С помощью такого коллектора можно отопить жилище, нагреть воду для различных домашних целей или бассейна.

Воздушные коллекторы используются, в основном для отопления помещения или подогрева воздуха внутри него. Экономия при использовании таких устройств очевидна. Во-первых, не нужно использовать какое-либо топливо, а во-вторых, снижается потребление электроэнергии.

Как изготовить и собрать солнечный водонагреватель из поликарбоната своими руками

Для изготовления основных элементов коллектора необходимо приобрести:

  • резервуар для хранения емкостью до 200 литров;
  • утеплитель на основе минеральной ваты или пенополистирола с подходящим клеем для монтажа;
  • листы сотового поликарбоната толщиной до 8 мм, чтобы можно было залить в соты до 80 литров воды на квадратный метр;

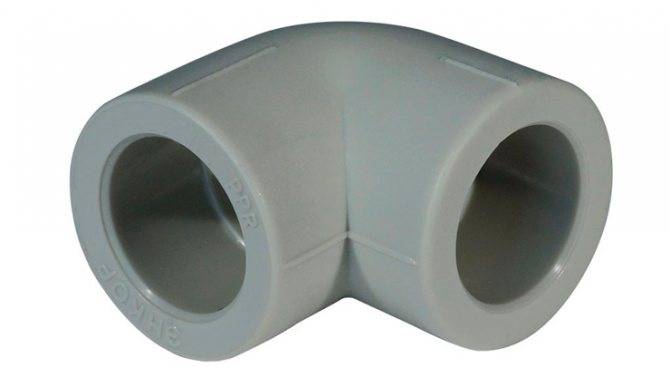

  • полипропиленовые трубы диаметром 32 мм с резьбой на обоих концах и соответствующими углами соединения с резьбой;
  • водонепроницаемый герметик;
  • алюминиевый лист и уголки в качестве основы можно заменить металлическими фанерными и деревянными уголками.
  • заглушки;
  • термостойкая аэрозольная краска черного цвета для окраски поликарбоната;

На первом этапе изготовления коллектора из полипропиленовых труб делаются продольные надрезы длиной, равной ширине устройства. Заготовки из поликарбоната солнечного водосборника укладывают в пазы, предварительно обработав их участки наждачной бумагой. Стыки между трубами и поликарбонатом заделываются герметиком, который наносится на поверхность специальным пистолетом

Важно, чтобы в герметике не было силикона: при постоянном контакте с водой он быстро разрушается. Верхняя панель из поликарбоната также крепится к герметику и после высыхания окрашивается черной краской для более интенсивного поглощения солнечной энергии

Корпус коллектора изготовлен из фанеры или алюминиевого листа, установленного на раме, состоящей из уголков. При этом следите за тем, чтобы размеры верхней и нижней поверхностей устройства полностью совпадали. Готовая панель закрепляется на корпусе, полипропиленовые трубы закрываются заглушками и привариваются к металлическим уголкам, через которые коллектор будет соединен с накопительной емкостью. На завершающем этапе сборки задняя поверхность коллектора утепляется, чтобы уменьшить теплопотери.

Выводы и полезное видео по теме

Процесс изготовления элементарного солнечного коллектора:

Как собрать и ввести в эксплуатацию гелиосистему:

Естественно, самостоятельно сделанный солнечный коллектор не сможет конкурировать с промышленными моделями. Используя подручные материалы, довольно сложно добиться высокого КПД, которым обладают промышленные образцы. Но и финансовые затраты будут гораздо меньше по сравнению с приобретением готовых установок.

Материалы и инструменты для изготовления:
– гофрированный алюминиевый воздуховод (диаметр 80 мм, длина 10 метров);- короб размером 90Х90 см (можно сделать самому из досок);- фольгированный пенополистирол (толщина 25 мм);- проволока;- черная термостойкая краска (краска для покраски глушителей);- газета;- стекло;- канальный вентилятор на 12В (подойдет кулер от компьютера);- солнечная батарея (не обязательно);- минимальный набор инструментов.

Процесс изготовления солнечного коллектора:

Шаг первый. Создаем короб и укладываем абсорберПрежде всего, нужно изготовить короб, его можно сделать из доски. Для этого понадобится пила, молоток и гвозди. В качестве днища можно использовать лист ДВП или фанеру. Когда короб будет собран, его нужно утеплить, для этих целей используется фольгированный пенополистирол толщиной в 25 мм. Им нужно обклеить внутреннюю часть короба, чтобы повысить производительность коллектора. Также нужно будет утеплить и днище короба, для этого нужно вырезать цельный кусок пенополистирола нужно формы и размеров и приклеить ко дну короба.

Шаг второй. Покраска абсорбера
Для того чтобы абсорбер мог нагреваться, его нужно обязательно покрасить матовой краской черного цвета, в противном случае солнечные лучи будут отражаться от змеевика и коллектор не будет работать. Для этих целей подходит краска, с помощью которой красят автомобильные глушители, она выдерживает высокие температуры.

Шаг третий. Принудительная вентиляция коллектора
