Смесь «Терракот» для печей и каминов — выбор настоящего мастера!

Преимущества готовых смесей

Жаростойкая смесь “Терракот” – это сухой раствор, который предназначается для кладки объектов, которые впоследствии будут подвержены нагреву. Данный раствор изготавливается с применением классической печной технологии. В состав такой смеси входит каолиновая глина, просушенная и измельченная, а также шамотная (керамическая) крошка. Температура, которую выдерживает данная смесь, – это 1300 градусов Цельсия

Важно знать, что раствор получает прочность только тогда, когда подвергается обжигу. А это значит, что после завершения всех процессов кладки необходимо выждать 48 часов

По истечении этого срока нужно растопить печь до температуры 200-250С и поддерживать процесс горения в таком состоянии до 5-6 часов. Для того чтобы избежать такого неудобства, как осыпание смеси после кладки, специалисты рекомендуют проводить декоративное оштукатуривание или облицовку печи.

Правила использования смесей “Терракот”

Существует несколько правил, которые необходимо соблюдать при использовании готовых продуктов из этой категории:

После того как готовая продукция уже застыла, замешивать ее еще раз уже запрещается.
Важно помнить, что смеси “Терракот” выполнены на основе каолиновой глины, без использования цемента, потому срок жизни раствора не ограничен. После загустения необходимо просто добавить воды и тщательно перемешать.
Последующая кладка печи из этого вещества должна осуществляться при температуре не ниже чем 5 градусов.
В готовых смесях используются различного рода пластификаторы, которые не дают раствору слишком быстро высыхать

С одной стороны, это исключает возможность того, что готовая поверхность начнет трескаться, а с другой – это увеличивает время, требуемое на высыхание. К тому же прогревать печь, сделанную при помощи смесей “Терракот”, можно не ранее чем через трое суток после выкладки.
Существуют также готовые смеси для обустройства печных труб. Они имеют специальную маркировку.
Важно знать, что облицовывать печь, которая построена с использованием готовых смесей, можно лишь через 20-30 дней после того, как она начала эффективно использоваться.
Небольшим неудобством может быть то, что после первой топки такой печи на ее стенках появятся высолы. Однако они легко убираются при помощи влажной тряпки. Стирать их необходимо после того, как печь остынет.

Технология выполнения черновой отделки печей и каминов огнеупорными смесями

Существует последовательность действий, как оштукатурить камин, которая состоит из трех этапов:

  1. Обрызгивание.
  2. Грунтовка.
  3. Накрывка.

Оптимальной толщиной слоя отделки считается примерно 10 –20 миллиметров. Очень важным моментом является то, что от момента завершения кладки очага до нанесения штукатурной смеси должен пройти временной промежуток – минимум месяц, иначе конструкция не успеет высохнуть и при отделке может дать усадку.

Затем следует произвести армирование, позволяющее качественно закрепить нанесенный состав. К стенкам агрегата прикрепляют дюбелями металлическую сетку, усиливающую сцепление смеси с поверхностью. Перед тем, как нанести состав, печь протапливают и при помощи воды увлажняют ее стенки и грунтуют.

Первые два слоя используемого раствора нужно сделать более жидкими. Завершающий слой надо наносить по-максимуму плотно и энергично. Состав распределяют по всей поверхности участка и затем выравнивают.

В случае, когда после высыхания огнеупорной штукатурки для печей и каминов появляются трещины или сколы, их следует расшить и устранить. Чтобы отделка сохла постепенно и равномерно, ее сверху накрывают куском влажной мешковины.

Особенности приготовления рабочих растворов

Обычно, население знает особенности местной воды, местонахождение источников с водой небольшой жесткостью. При необходимости можно воду слегка смягчить специальными методами, но делать это целесообразно только в крайнем случае, так как удовольствие будет стоить дороговато.

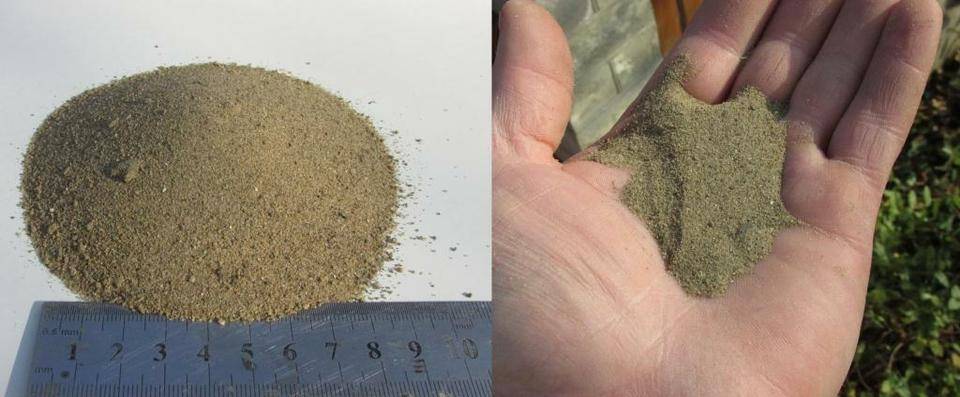

Для кладки своими руками всех частей печи идеально подходит белый песок, имеющий кварцевый состав. Песчаные крупинки желтоватого цвета можно применять для кладки любых частей печной конструкции, кроме топочной.

Существуют давние исторические методы определения количества песка, которое необходимо добавить в глину. Предки жили неспешной размеренной жизнью, поэтому испытания смесей проводили больше 3 недель. Сейчас народ делает проверку быстрее – готовят несколько вариантов лепешек или шариков, ждут полного высыхания, затем роняют на деревянную поверхность с высоты одного метра. Достоин внимания состав, который не раскололся. Если таких стойких образцов несколько, высоту для проведения испытания можно увеличить, выбрать в коечном итоге самый прочный вариант.

Окончательную контрольную проверку можно проводить следующим образом: готовой смесью смазать широкую часть кирпича (постель) слоем раствора не менее 3 мм, сверху уложить второй кирпич, хорошо прижать его постукиванием деревянным черенком, выждать минут 10 и приподнять. Если нижний кирпич удерживается и не падает, состав подходит.

Производители

Ведущим производителем сухих кладочных смесей является компания PEREL. В ее линейке большое количество модификаций продукта, поэтому для каждого типа работ можно подобрать наиболее подходящий вариант. Выпускаются как белые, так и цветные смеси, причем последние насчитывают до 14 оттенков.

Ассортимент включает и летние, и зимние смеси. Первый вариант может использоваться при температуре до +30 градусов, диапазон применения второго – от -5 до +10 градусов.

В целом продукцию можно разделить на составы для клинкерного кирпича, аналогов импортных кирпичей и на продукцию для отечественного кирпича и блоков. Различия между составами обусловлены показателями их водопоглощения.

Большую палитру (13 оттенков) цветной смеси предлагает также финский производитель Lakka. В ее линейке имеются составы для наружных и внутренних работ, отдельная линейка для клинкерного кирпича. Покупатели отмечают оптимальное сочетание цены и качества продукции.

Для частного домостроения хорошо зарекомендовали себя смеси для силикатных и керамических кирпичей Weber Vetonit. С этими смесями удобно работать, даже не имея необходимых строительных навыков.

Продукция, выпускаемая под торговой маркой Quick mix, считается оптимальной для использования в условиях отечественного климата. Раствор хорошо переносит пониженные температуры, а также резкие температурные колебания, повышенную влажность воздуха. Существуют составы для теплого и холодного временного промежутка. Наиболее известным среди последних является Quick VIX VK 01. В линейке можно найти продукцию для материалов с разными показателями водопоглощения, плотности, а также смеси, обладающие теплоизоляционными характеристиками.

Доверием покупателей пользуются также песчано-цементные смеси с присутствием модификаторов от бренда BROZEX. Они характеризуются простотой приготовления, прочностью, влаго- и морозостойкостью, а также качественно заполняют как горизонтальные, так и вертикальные швы, демонстрируя высокую адгезию. Такие составы подходят для использования только при температуре от +10 до +25 градусов. Дополнительно стоит отметить, что в течение 2 дней после монтажа не должно быть морозов.

Среди смесей, имеющих отечественное производство, можно выделить продукцию под торговой маркой «Русеан». Большинство составов произведено на основе М-150, они отличаются повышенными показателями прочности и атмосферостойкости.

Профессиональными считаются «Шахтинские смеси», обладающие повышенными эксплуатационными свойствами. Однако из-за большей вязкости их использование может показаться непростым при отсутствии нужных профессиональных навыков.

Популярностью также пользуются цементно-песчаные смеси «Основит» и «Геркулес», демонстрирующие стойкость к усадке зданий, повышенные показатели устойчивости. Благодаря многообразию вариантов смесей они подходят для возведения разных видов кладок.

Для блочного строительства лучше выбирать теплую экологичную смесь Porotherm tm.

Заводские кладочные смеси для кладки печей

Речь идет об огнеупорных сухих порошках, которые после растворения в воде превращаются в однородную массу. Рецепт приготовления обычно указывается в сопровождающей инструкции. Наряду с обычными компонентами (песком и цементом) в составе раствора имеются специальные термостойкие добавки.

Огнеупорная смесь для кладки печей, изготовленная на предприятии, обладает целым рядом достоинств:

  • Хорошо выверенный состав. В производственных условиях осуществляется тщательная дозировка каждого компонента, согласно проверенных временем рецептов и пропорций.
  • Специфические добавки. Компоненты, сообщающие огнеупорным смесям их «фирменные» характеристики, зачастую не поступают в свободную продажу (а иногда даже держатся в секрете).
  • Универсальность. Как правили, промышленные растворы обладают многофункциональностью: с их помощью можно укладывать печи, а затем проводить штукатурку готовых стен.
  • Внешняя эстетичность. Хотя поверх кладки или штукатурки все равно применяется финишная отделка, но работать привлекательным на вид раствором намного приятнее.

Особенно полюбилась нашим печникам продукция таких производителей кладочных смесей для печей и каминов: «ПЛИТОНИТ», «ТЕРРАКОТ», «Печной дом Макаровых», «ПечникЪ», «Сканэкс», «СПО». Что касается недостатков этой разновидности материалов, то обычно называется их дороговизна. В тех случаях, когда необходимо сэкономить финансы, стараются использовать самостоятельно приготовленные термостойкие растворы.

Работа со смесью и шамотным кирпичом

Смеси для кладки печей огнеупорные надо делать качественно

Но не менее важно и делать их правильную укладку

Особенно необходимо уделить внимание, заполняя раствором швы. При некачественном заполнении может произойти попадания в швы воды, а в случае ее замерзания рассыпание кладки произойдет намного раньше, чем планировалось. Выбор категории укладки кирпича зависит непосредственно от будущего температурного состояния

Чем больше температура, тем меньше должен быть шов:

Выбор категории укладки кирпича зависит непосредственно от будущего температурного состояния. Чем больше температура, тем меньше должен быть шов:

  • 1 мм – первая категория;
  • 2 мм – вторая категория;
  • 3 мм – третья категория;
  • более 3 мм – четвертая категория.

Для выявления качества шва применяю специальный щуп шириной 15 мм, а толщина необходима равная шву.

  • Щуп обязан проникать в шов на 20 мм. Чтобы кирпичи расположились правильно, их простукивают ручкой мастерка. Чтобы швы были определенной горизонтальностью, используют рейки-порядовки и приделывают к ним шнур. После первого пласта укладки определяются лишь по этому шнуру.
  • Характеристики и надежность кладки во многом зависит от равномерности нанесения на поверхность раствора.

Внимание: Кирпич высасывает влагу из смеси, предотвращая высыхание. Поэтому кирпич в процессе укладки периодически смачивают или же вовсе замачиваю предварительно. Огнеупорная смесь поможет вам сделать качественное строение, только никогда не стоит торопиться

Следует посмотреть фото и видео, понять весь процесс приготовления. Ведь строительство требует качественных материалов

Огнеупорная смесь поможет вам сделать качественное строение, только никогда не стоит торопиться. Следует посмотреть фото и видео, понять весь процесс приготовления. Ведь строительство требует качественных материалов.

Это интересно: Как выбрать набор сверл: поясняем вопрос

Мастика клеящая жаростойкая

Описание Мастика «Терракот» используется для проведения ремонтных, отделочных и реставрационных работ, приклеивания облицовочных (плитка, природный камень, термопанели), конструкционных (кирпич, блок) и защитных (минвата, пенополистирол) материалов на нагреваемых объектах (печи домовые и банные, камины, печи-барбекю, котлы водогрейные, жаростойкие банные экраны, теплый пол и т. п.).

Жаростойкость мастики «Терракот» составляет 1100 градусов Цельсия. Продукция является влагостойкой и может применяться в помещениях с повышенной влажностью воздуха (бани, сауны, ванные комнаты, душевые, санузлы, кухни, столовые и т. п.). Продукция не имеет запаха, не летуча, не требует проветривания рабочих помещений. Мастика «Терракот» морозоустойчива, отлично переносит отрицательные температуры до -50°С, не теряя клеящих свойств. Мастика «Терракот» является надежным долговечным клеящим бактерицидным и жаростойким материалом. При длительном хранении допускается наличие жидкой фазы силикатного вяжущего на поверхности пасты.

ПОДГОТОВКА МАТЕРИАЛА К РАБОТЕ

Мастика «Терракот» — готовый к применению клеевой состав. Непосредственно перед нанесением мастики на склеиваемые поверхности ее необходимо тщательно промесить до однородной консистенции. В случае замораживания мастики в процессе хранения или перевозки, перед применением материала необходимо равномерно прогреть весь объём до температуры не ниже +5°С

ВЫПОЛНЕНИЕ РАБОТ И РАСХОД МАТЕРИАЛА

Работы с мастикой следует проводить при температуре окружающего воздуха не ниже +5°С. Полное твердение и набор прочности клеевого соединения происходит при слое мастики в 1 мм в течение 24 часов с момента завершения работ. Мастику рекомендуется наносить равномерно на одну из склеиваемых поверхностей при помощи гребенчатого (зубчатого) шпателя слоем 1мм. Увеличение толщины слоя приводит к росту расхода мастики. Расход мастики «Терракот» при слое в 1 мм составляет 0,8-1,3 кг на 1 квадратный метр склеиваемой поверхности.

ФАСОВКА И ХРАНЕНИЕ

Выпускается в пластиковых вёдрах с герметичной крышкой массой нетто от 1,5 до 20 кг. Гарантийный срок хранения в ненарушенной заводской таре — 12 месяцев со дня производства.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • цвет мастики — серый
  • удельный вес (плотность) 1,78 — 1,83 кг/ м³
  • адгезия: не менее 0,90 кг/с м²
  • жаростойкость: 1100°С
  • летучесть — не летуча
  • температура применения — от +5°С до +35°С

СОСТАВ

Вяжущее силикатное минеральное, тальк молотый фракционированный, маршалит и его аналоги, премиксы и аддитивы функциональные.

Способ приготовления раствора

  1. Для получения качественного раствора жаростойкую смесь необходимо тщательно перемешать с водой. Для получения желаемой консистенции раствора добавляют около 250 – 300 мл воды в расчете на 1 кг сухой смеси. Перемешивание строительного раствора лучше выполнять с помощью строительного миксера. Использование миксера позволит получить более однородную и пластичную массу.
  2. Приготовленный раствор нужно оставить постоять минут 15 – 20. Затем можно приступать к работе. За один «замес» следует приготавливать такое количество раствора, чтобы его можно было израсходовать за один час. Повторное замешивание застывшего раствора не желательно, это может ухудшить качество кладки.
  3. Проверить качество раствора можно «дедовским» способом. Набрав на кельму некоторое количество раствора, ее следует быстро перевернуть. Если раствор не отваливается сразу а при некотором наклоне сползает вдоль плоскости мастерка, значит вы получили «правильную консистенцию.
  4. Для обеспечения качественных швов, перед нанесением «терракотового» раствора кирпичи необходимо обильно увлажнить. В противном случае они будут интенсивно впитывать воду из раствора и это затруднит процесс кладки. Толщина швов при кладке кирпича должна составлять 8 – 12 мм. От толщины швов зависит расход строительной смеси. Ориентировочно можно сказать, что двадцатикилограммового мешка хватает для укладки от 50 до 70 стандартных одинарных кирпичей.

Фото-инструкция по применению

Выбор мастики

Процесс выбора мастики одновременно и сложен, и прост. В профильных магазинах можно найти огромное количество предложений, а консультация профильных специалистов поможет подобрать необходимый вариант. Всегда стоит помнить о некоторых особенностях выбора.

Критерии выбора

В первую очередь необходимо ориентироваться на рабочую температуру мастики. Если планируется облицовка лицевой части, то следует выбирать жаростойкий вариант. Тщательно просчитайте площадь различных зон, чтобы снизить затраты на покупку.

Если вопрос цены стоит остро для Вас, то также следует ориентироваться на цену, однако не следует экономить на типе мастики, так как последствия могут быть печальными. Меньшей ценой отличается отечественная продукция, которая практически ничем не отличается от иностранных аналогов.

Лучшие бренды

Среди лучших брендов, которые доступны на рынке РФ, выделяется продукция следующих производителей:

  1. Терракот (Россия) – средняя цена за ведро 2,5 кг составляет 150 рублей.
  2. Neomid Supercontact (Россия) – ведро в 20 кг стоит порядка 1300 рублей.
  3. Calorygeb (Франция) – выпускается в малых объемах. Средняя цена – 600 рублей.
  4. Tytan (Польша) – аналог предыдущего варианта с соответствующей ценой и объемом.
  5. Collafeu (Франция) – один из самых лучших и дорогих вариантов, который отличается великолепными адгезионными свойствами и простотой использования.

Огнеупорный цемент

В этой разновидности минерального вяжущего используют алюминат кальция, который сохраняет прочностные характеристики бетона и растворов. Отличительные особенности растворов и бетонов на жаропрочном цементе (помимо огнеупорных):

  1. Коррозийная стойкость. Это свойство достигается за счёт применения неорганического сырья — алюмината кальция — которое не подвержено быстрому естественному разложению (в отличие от мергеля и извести в обычном цементе).
  2. Ранние сроки твердения за счёт вытеснения влаги из раствора.
  3. Технологичность применения. По способу использования и пропорциям не отличается от портландцемента.
  4. Диэлектрические свойства, обусловленные отсутствием влаги.

Изготовить огнеупорный цемент самостоятельно невозможно, однако его легко найти в свободной продаже. Он позволяет готовить огнеупорный бетон, что помогает отойти от канонов кладки каминов и воплощать самые смелые дизайнерские задумки.

Цены на огнеупорный цемент

Наименование продуктаПроизводительУпаковка, кгЦена упаковки, руб.Цена 1 кг, руб.
Kerneos SECAR 38RФранция2550020
ГЦ-40Новосибирск4090022,5
ISIDAS 40Турция2562525
Lakka TulenkestavaФинляндия25130052
ВГЦ-I-35, ВГЦ-50Новосибирск20180090

Виталий Долбинов, рмнт.ру

Основные варианты смесей для кладки камина

Необходимо понимать, что процесс строительства подразумевает три основные этапы:

  • подготовка фундамента:
  • кладку основного массива;
  • внешнюю отделку.

Соответствующему этапу понадобится разная смесь, хотя можно использовать и универсальные варианты.

Для заливки фундамента нужен бетонный раствор: на одну часть цемента берется три части песка и разбавляется водой до состояния похожего на мокрую землю. Можно добавить мелкофракционный щебень.

Такой раствор не продается в готовом виде, его нужно готовить непосредственно перед заливкой основания. Схватывание раствора начнется через полчаса, а окончательное затвердевание спустя сутки. Далее, можно приступать непосредственно к кладке кирпича или камня.

Для этого процесса необходима огнеупорная кладочная смесь, которая в своем составе будет содержать шамот – особый вид жаропрочной глины. Ее можно купить в готовом виде и разбавить водой до нужной консистенции, можно изготовить самостоятельно, что сэкономит деньги, но потребует большего времени и ответственности.

Приготовление раствора для оштукатуривания может быть осуществлено с использованием извести. Такой вариант распространен довольно широко. Компоненты:

  • известь;
  • вода;
  • гипс или цемент.

Известь нужно тщательно просеять, чтобы не было камней и больших уплотнений, поскольку такие включения не смогут до конца раствориться, а при высыхании «стрелять», что негативно отразится на конечном результате.

Цемент или гипс добавляются с целью сделать штукатурку более прочной, но можно обойтись и без них. Сначала следует смешать сухие компоненты, затем небольшими порциями добавлять воду. Известь начнет гаситься растворяясь.

Консистенция должна быть как густая сметана, если получается жидкий раствор, следует добавить сухого компонента. В процессе приготовления необходимо тщательно перемешивать ингредиенты, чтобы не начался процесс затвердевания. По готовности можно начинать штукатурить.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
