Система кондиционирования и вентиляции частного дома

Выбор системы кондиционирования для частного дома: резюме

В каком же случае выгоднее использовать локальные установки, а когда лучше задуматься о более рациональном и эффективном решении? Всё зависит от конкретной задачи, Ваших требований к комфорту и финансовых возможностей

Как и в любом важном деле, для выбора оптимального решения лучше посоветоваться с профессионалами, имеющими многолетний опыт работы с теми или иными системами

Канальная система – это не просто кондиционер, а настоящая климатическая система, позволяющая полноценно регулировать климат Вашего дома, снабжая помещения очищенным, свежим воздухом с улицы, охлажденным или нагретым до нужной температуры, и выводя из помещений “отработанный” воздух – при этом бесшумно и безопасно для Вашего здоровья. Таким образом, в доме осуществляется постоянный воздухообмен, когда на смену “застоявшемуся” воздуху приходит новый – свежий, очищенный, нужной температуры и влажности.

Локальные же привычные всем моноблочные “кондиционеры” по-сути только охлаждают воздух – но часто это не приносит комфорта, а только вредит здоровью.

Сплит-системы (более “продвинутый” вариант – мульти-сплит системы) подходят для коттеджа и обладают преимуществами по сравнению с моноблочными – но при этом и сохраняют их основной недостаток: воздух не кондиционируется, а только охлаждается. Не соблюдается баланс влажности и температуры, а также комфортной для человека скорости воздушного потока – что может предложить только канальная система. Не говоря о дополнительном оборудовании для очистки воздуха и умной автоматике, которая легко может в нее встраиваться. Но центральное кондиционирование имеет свои ограничения – связанные с площадью дома. Если Ваш коттедж менее 100 кв. м., то опция канального кондиционирования Вам не подходит.

Хотите узнать подробнее? Определиться с выбором? Воспользуйтесь ссылкой ниже!

Опыт эксплуатации

Наблюдения за расходом электричества:

  • ноябрь 2012 — 613 кВт/ч (теплый месяц был)
  • декабрь 2012 — 1208 кВт/ч
  • январь 2013 — 1128 кВт/ч (не полный месяц — на новый год уезжали)

По расходу воздуха — держал все время на минимуме примерно 150-200 м3/час на всю квартиру. В целом результатом доволен.

Шума из решеток нет — то есть вообще нет.

Чтобы не сомневаться что вентиляция работает — наклеил на решетки новогодний дождик (на радость кошке).

Была жаркая неделя май 2013 — начал активно использовать кондиционер в режиме охлаждения.

  • В режиме приточки расход порядка 300 м3/час (по 100 м3/час на комнату). Скорость на выходе из решеток — 1,2 м/с
  • При включении канального кондиционера на максимальную скорость — расход — 600 м3/час, из них 300 м3/час с приточки и порядка 300 м3/час — рециркуляция. Скорость на выходе из решеток — около 3 м/с.

Субъективные наблюдения при работе кондиционера:

  • Температура на выходе из решеток около 11 °C.
  • Быстро охладить квартиру таким кондиционером (около 3,5 Квт по холоду) не получается. Но если он постоянно работает на минимальной скорости, то в квартире вполне комфортно (воздух на улице + 28).
  • Основной комфорт, по моему мнению, достигается не за счет снижения температуры (не превышает 2-3 градусов), а за счет снижения влажности.
  • Шум из приточных решеток не напрягает даже ночью. Решетки отлично регулируют воздушный поток, можно сделать так, чтобы не направлять на кровати детей.
  • При скорости на выходе 2-3 м/с поток холодного воздуха проходит под потолком через всю комнату и нет сквозняка.

Из недостатков:

  • Так как забор рециркуляционного воздуха сделан возле кондиционера, то в комнатах наблюдается существенный переток воздуха под дверью. При открытых межкомнатных дверях это не заметно, а вот если дверь закрыть — то чувствуется ощутимо.
  • Нельзя регулировать температуру в отдельных комнатах. Вечером в восточной комнате хорошо, а вот западную хотелось бы еще охладить.

Управление климатом в доме

Управление локального кондиционера по сравнению с теми возможностями, которые предоставляет современная канальная система, управляемая термостатом, более ограничено. Термостат, кстати, и установить можно в любом удобном месте (в отличие от встроенного датчика локального блока). Лучше всего использовать программируемый термостат – а сегодня появились, в том числе, интеллектуальные самообучающиеся термостаты – с их помощью можно задавать различные параметры температуры в зависимости от Вашего индивидуального графика, в том числе на каждый день недели. Заданные значения будут автоматически поддерживаться, не требуя периодического вмешательства человека.

Термостаты для управления климатом в доме предлагаются на рынке в множестве самых разнообразных вариантов, отличаясь стоимостью и набором функций. Чтобы сориентороваться в этом многообразии, мы подготовили для Вас следующую статью:

Экономичность канального кондиционирования

Экономичность канальной системы выше любой локальной установки. Для понимания эффективности использования электроэнергии при кондиционировании применяется термин SEER (среднегодовой показатель эффективности), т.е. среднегодовое соотношение полученного холода к затраченной электроэнергии. Чем выше это значение, тем меньше установка потребляет электроэнергии для получения единицы холода. К примеру, у самых распространённых настенных блоков популярных производителей этот показатель не превышает 4-х единиц, а у обычных блоков (ККБ) для канальных систем и систем воздушного отопления он составляет 11-13, а у наиболее современных – целых 14-17 единиц.

К тому же канальные системы, снабженные “умной” автоматикой, позволяют дополнительно снизить энергозатраты – например, включая систему только тогда, когда в помещении находится человек, или устанавливая температуру в соответствие с выбранным графиком. Также в канальной системе используются рекуператоры тепла, позволяющие дополнительно снизить затраты на охлаждение / нагрев до 70%.

Эстетичность системы

В случае с канальным кондиционированием всё оборудование размещается скрытно, в отдельном небольшом помещении, а сами воздуховоды легко декорируются отделкой (чаще они вообще спрятаны в перекрытиях дома). Внутри помещений присутствуют только декоративные решётки. Сами эти решётки предлагаются в широком диапазоне разнообразных форм и расцветок и имеют покрытие, подходящие под различные материалы внутренней отделки. Они подбираются индивидуально под дизайн каждого конкретного помещения. Что же касается настенных локальных установок, то их внутренние блоки способны изуродовать любое красивое помещение, а наружные навесные еще и серьезно портят внешний вид здания.

Параметры кондиционирования

Температура и влажность

Любое локальное оборудование, будь то оконный («бакинский») кондиционер, настенные сплит-системы в квартире или мультизональные системы с потолочными фанкойлами в каком-нибудь магазине или общественном здании – это дешёвый и быстрый вариант решения вопроса охлаждения воздуха в конкретном месте. Но задумывались ли Вы когда-нибудь, почему именно термин «кондиционирование» получил столь широкое распространение? Ведь логичнее было бы пользоваться словосочетанием «охлаждение воздуха». Однако «кондиционирование» и «охлаждение» – совсем не одно и то же. Дело в том, что кондиционирование подразумевает создание комфортной среды для человека: это не столько охлаждение, сколько взаимосвязь двух параметров – температуры и влажности. Именно их соотношение и определяет наш комфорт. Основной задачей локальных устройств чаще всего является именно снижение температуры воздуха, и только в некоторых кондиционерах удаление избыточной влаги из воздуха выделено в отдельную функцию. Разница заключается в режиме работы, который определяется температурой теплообменника и скоростью воздушного потока. Когда локальное оборудование работает в режиме охлаждения, очень часто даже в помещении «с кондиционером» мы ощущаем духоту – несмотря на то, что воздух в нем прохладный. Заметнее всего такой эффект проявляется при работе инверторных кондиционеров, в которых скорость потока плавно регулируется. Канальные же системы, особенно с постоянной скоростью воздушного потока, настроены в первую очередь на удаление из воздуха лишней влаги – хотя, конечно, при этом происходит и его охлаждение – до той температуры, что выставлена на термостате. Но именно благодаря этому отличию в помещении с канальным кондиционированием человек чувствует себя намного более комфортно.

Движение воздуха: скорость воздушного потока

Как у центрального, так и у локального кондиционера мощность (холодопроизводительность) для одного и того же помещения подбирается одинаково, но подача воздуха осуществляется по-разному. При центральном кондиционировании охлажденный воздух поступает через воздушные решётки по воздуховодам таким образом, чтобы скорость воздушного потока составляла не более 2-3 м/с (для этого подбирается определенное количество и размер решёток). Локальный же кондиционер должен охладить помещение того же объема, но в виду меньшего размера своего выходного отверстия для выполнения той же задачи требуется либо увеличить скорость потока, либо понизить температуру подаваемого воздуха. Ни то, ни другое благоприятно на человека не действует – отсюда головные боли, частые простуды от нахождения «под кондиционером» и т.д. Некоторые люди, разгорячённые в летний зной на улице, специально становятся под холодную струю, чтобы «остыть» поскорее – а ведь последствия такого «охлаждения» могут быть очень серьёзными. Любой локальный агрегат отличается тем, что его работа сразу же ощущается в помещении – он «дует», при этом тем сильнее, чем больше требуется охладить воздух. В помещении с канальной системой движение воздуха даже непосредственно у выходной решётки практически не ощущается.

Виды систем вентиляции

Для человека, который далёк от систем воздуховодов и вентиляции, трудно сразу разобраться с разновидностями системы вентиляции и кондиционирования. Рассмотрим системы вентиляции, подразделяемые по объектам применения:

  1. Промышленная вентиляция.
  2. Вентиляция крупных торговых центров.
  3. Бытовая домашняя вентиляция.

Промышленная вентиляция

Такие системы применяются на крупных производственных объектах, цехах и больших поточных линиях производства, не терпящих промедлений, а также остановок. Главными требованиями к промышленным системам вентиляции является:

  • высокая степень надёжности работы;
  • мощность, обеспечивающая заданный уровень объёмов производства и выпускаемой продукции;
  • ремонтопригодность системы, обеспечивающая возможность частичного вывода из работы узлов и бесперебойности общей системы.

По назначению вентиляция бывает:

  • аварийная вентиляция;
  • вытяжная;
  • охлаждения/подогрева воздуха;
  • приточная.

На производстве монтаж систем вентиляции и кондиционирования осуществляется согласно раннее разработанному проекту. В свою очередь, проект зависит от назначения производственных площадей и ориентированности на тот или иной технологический процесс.

Промышленная вентиляция выполняет удаление загрязняющих веществ, газов от мест непосредственно их выделяющих, а также обеспечивает приток, охлаждение и обогрев воздуха в местах повышенных или пониженных температур.

Помимо внутрицехового использования, промышленная вентиляция устанавливается в помещениях с высокопроизводительным серверным оборудованием. Из-за высокой степени выделяемого в окружающею среду тепла от микропроцессорного оборудования серверов, существует потребность в мощном и бесперебойном охлаждении. В таком комплексе используется мощная система кондиционирования оттока тепловых масс. Бесперебойность системы охлаждения обеспечивается своевременным производством обслуживания вентиляции и кондиционирования.

Офисная вентиляция

Крупным офисам жарких городов не обойтись без кондиционирования воздуха. Система охлаждения здесь похожа на системы, применяемые в промышленности. Отличием является более разветвленная сеть воздуховодов офисных помещений.

Мощную побуждающую систему притока кислорода, систему отвода тепла от кондиционерной установки располагают на крыше. Вентиляция и кондиционирование офисных помещений требует своевременного обслуживания, заключающегося в замене очистных приборов.

Применимо к офисам существует несколько вариантов систем кондиционирования.

  1. Сплит системы – стандартный кондиционер.
  2. Мульти системы – работа одного уличного блока на несколько внутренних.
  3. Системы притока воздуха с функцией охлаждения кислорода.

Офисные здания в больших городах подразумевают современные остекленные фасады. Сплит и мульти системы могут визуально испортить вид фасадов зданий, существенно затруднят монтаж уличного блока охладителя. В таких зданиях применяются комплексные системы вентиляции отопления и кондиционирования.

В средних (малых) зданиях контор экономически выгоднее использовать отдельные кондиционеры с двумя блоками (конденсатор, испаритель). Их обслуживание заключается в ежегодной сезонной прочистке внутренних очистных фильтров, контроле давления и объёма хладагента в закрытой контурной системе.

Стоит отметить, что вентиляция и кондиционирование воздуха – две отличающиеся по технологии и назначению системы. Установка стандартного кондиционера обеспечит охлаждение в помещении кислорода. Но такая система не производит притока свежего воздуха.

Для этого существует приточная вентиляция. Совсем не обязательна установка принудительной приточной системы. Применительно к средним и малым офисам подойдёт естественное проветривание помещения посредством регулировки потока воздушных масс открытием и закрытием оконных рам.

Бытовые установки

В бытовом применении приборов кондиционирования и вентиляции помещений лидирующие позиции занимают:

  • обыкновенные кондиционеры с двумя блоками;
  • сопряжённые с одним испарителем несколько внутрикомнатных установок;
  • системы принудительной вентиляции: форточные вентиляторы, бризеры с высоким уровнем очистки наружного воздуха.

Проектирование вентиляционной системы

Правильно функционирующая вентиляция — необходимое условие здоровья и хорошего самочувствия жильцов дома. Она наполняет помещение свежим воздухом, поддерживает оптимальную для людей влажность, не создает сквозняков и не переохлаждает дом зимой.

Однако построить такую вентиляцию непросто: необходимо учесть множество факторов, провести расчеты для конкретного дома и выработать оптимальное решение с технической и финансовой точек зрения.

Получив задание на разработку проекта вентиляции, специалисты компании ИнРед начинают с изучения проекта дома. Затем вместе с заказчиком обсуждаются возможные варианты, выслушиваются его пожелания.

Готовый проект включает в себя:

  • комплексное описание системы и используемого оборудования;

  • комплект рабочей документации для монтажа вентиляционной системы, включая техническое задание, нормативную базу, спецификацию оборудования, узлы креплений, разрезы, ведомость отверстий и проемов в строительных конструкциях и др.;

  • смету на материалы и оборудование.

При необходимости проект согласовывается с архитектором дома, строителями и контролирующими организациями.

Автоматика

Сделал небольшой щиток:

В щитке оставил запас для контролера автоматики и небольшого трансформатора. Схема максимально простая:

  • основной выключатель, который отключает и приточку и кондиционер.
  • отдельный выключатель на кондиционер
  • отдельный выключатель на калорифер
  • маломощное реле (1А) подключено к выключателю скорости вращения вентилятора приточки (0-10В)
  • маломощное реле коммутирует два реле — 16А-на вентилятор и 25А-на контролер управления калорифером

Датчик температуры поставил в канале сразу после входа воздуховода в квартиру.

1-работает только приточка и калорифер

  • приточка гонит воздух в обход канального кондиционера
  • скорость воздуха на выходе их решеток — 0,8 м/с (соответствует расходу примерно 60 м3/час, 250 м3/час на всю квартиру).
  • воздух из решетки распространяется не очень далеко, практически сразу падает на пол.
  • комфортность полностью устраивает, в квартире не чувствуется недостатка воздуха.
  • температура на регуляторе установлена на 20 °C. На выходе из решеток температура около 21 °C.
  • расход электричества несколько удручает, за ночь — 10 кВт/час (на улице было примерно +5 °C)

2-работает приточка и канальный кондиционер в режиме нагрева

  • приточка гонит воздух в канальный кондиционер
  • кондиционер дополнительно забирает воздух из квартиры
  • скорость воздуха на выходе их решеток — 2,0 м/с (соответствует расходу 150 м3/час, 600 м3/час на всю квартиру, из которых 200-300 м3/час из приточки).
  • кондиционер работает в режиме нагрева. На выходе из решеток температура около 40 °C.
  • воздух из решетки распространяется на всю комнату.
  • комфортность полностью устраивает, в квартире не чувствуется недостатка воздуха.
  • расход электричества за ночь — 5 кВт/час
  • Этот режим мне нравится больше всего. Мы замечательно отапливаем всю квартиру.
  • Одна проблема — за ночь наружный блок кондиционера полностью замерзает и превращается в большой морозильник.

Виды вентиляции для коттеджа и загородного дома

Хорошо продумать устройство вентиляции в загородном доме нужно заранее, при этом стоит обратить внимание на такие факторы:

  • особенности помещений (площадь, количество этажей, материалы, из которых сооружен дом);
  • финансовые возможности.

Для частного дома в качестве системы обновления воздуха применяют такие виды вентиляции:

  • естественная;
  • приточно-вытяжная;
  • смешанного типа.

Дальше о каждой из них речь пойдет более подробно.

Основные нюансы естественной вентиляции коттеджа или частного дома

Если дом находится в пригороде, где нет никаких предприятий, то можно сделать вентиляцию в коттедже естественного типа, так как нет необходимости фильтровать и без того чистый и ароматный воздух. Также эта вентиляция подойдет, если дом сооружен из дерева, самана, кирпича, газоблоков, пеноблоков, керамзитовых или керамических блоков. Чистый воздух будет поступать через естественные отверстия (щели в окнах, дверях), проходя через все помещение и унося отработанный воздух к вентиляционным решеткам.

Процесс естественной вентиляции осуществляется следующим образом: в доме по вентиляционному каналу, идущему с самого нижнего этажа с ответвлениями на каждом из следующих этажей (примерно также как в обычных многоквартирных домах делают), на крышу поднимается теплый воздух за счет перепада температуры и давления. Чем выше шахта, тем сильнее получается тяга из-за разницы давления по высоте. Проще говоря, теплый «отработанный» воздух поднимается по вентиляционному каналу наверх и выходит наружу. Теплый воздух из помещений удаляется естественным путем, а свежий приточный поступает через открытые окна, двери, щели и т.д.

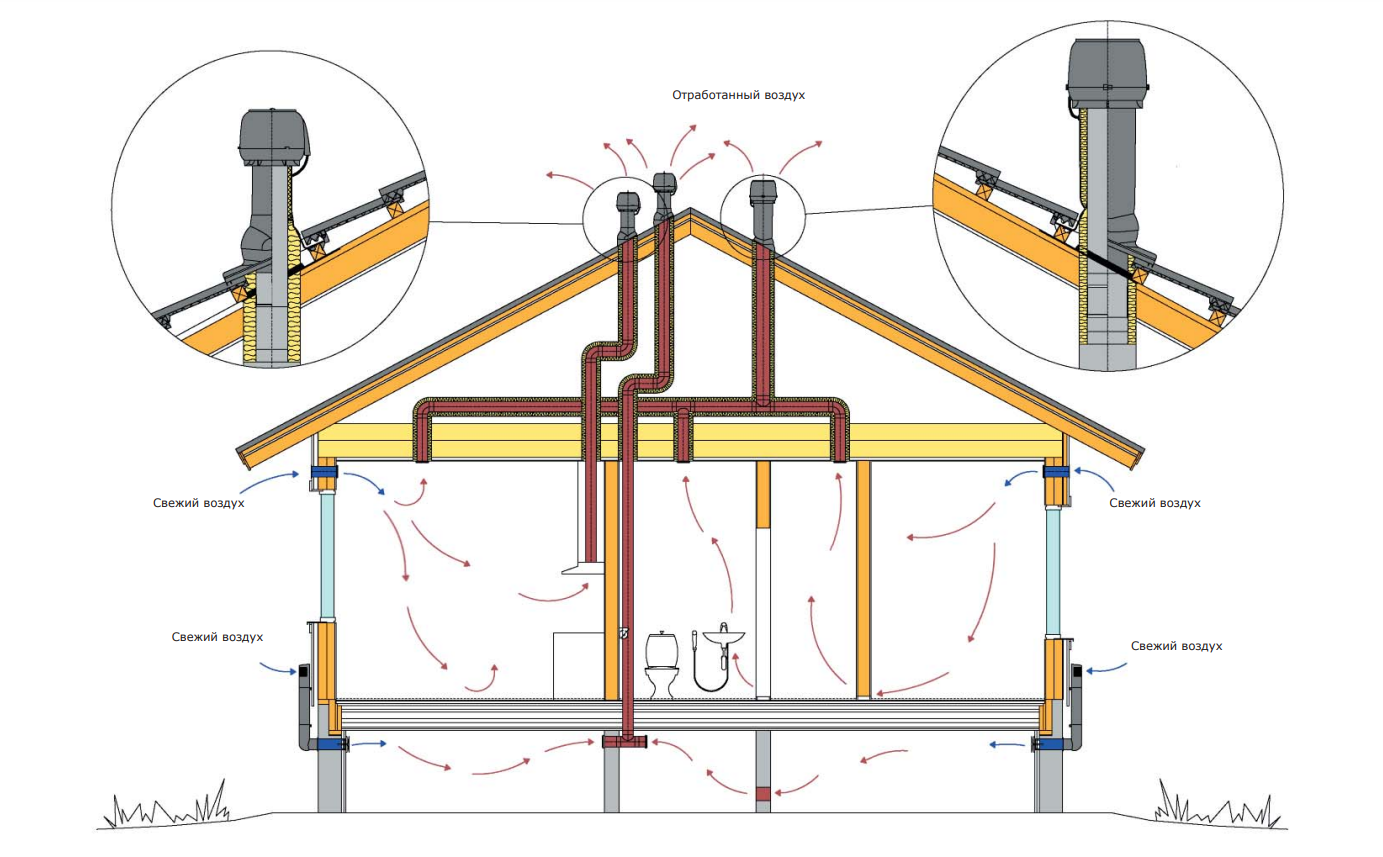

На изображении продемонстрировано, как осуществляется .

Естественная вентиляция не требует больших вложений и времени, и это, пожалуй, единственные ее преимущества.

Недостатки устройства вентиляции в загородном доме естественного типа:

  • невозможность контролировать и регулировать количество чистых и загрязненных воздушных потоков;
  • практически не функционирует в летнее время;
  • при очень низких температурах возможно обмерзание выхода;
  • при сильном ветре запах может опять «возвращаться» в помещение.

Заключение: Естественная вентиляция в загородном доме является слабым и нестабильным способом вентилирования.

Возможный вариант дополнения к естественной вентиляции:

Если двери и окна полностью герметичны, то можно установить приточные клапаны в окнах и решетки в дверях (это никак не скажется на звукоизоляционных характеристиках). Оконный клапан можно регулировать (открывать/закрывать). В более современных моделях оконных клапанов могут быть встроены датчики температуры и влажности. Большинство клапанов рассчитано на подачу за 1 час от 30 до 100 куб. м. воздуха. Таким образом, можно организовать более-менее функционирующую систему вентиляции с учетом естественного притока и вытяжки.

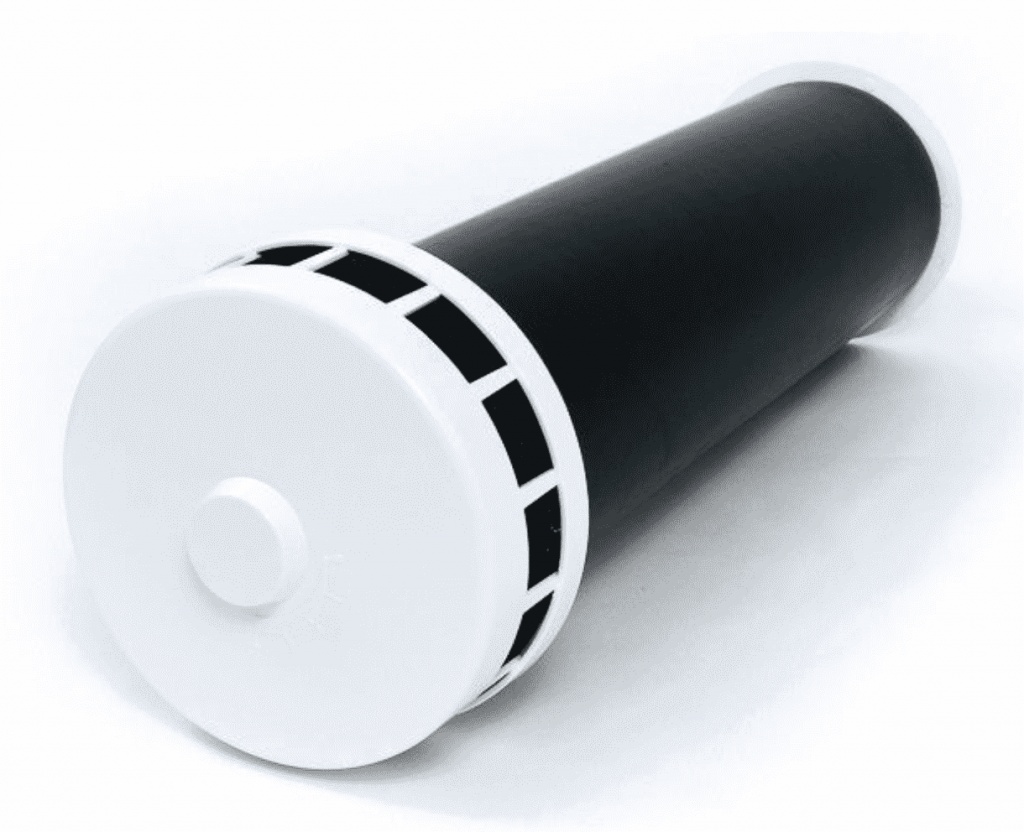

На фото ниже изображены приточные каналы в окне и на стене.

Принудительная вентиляция: основные характеристики

Принудительная вентиляция основывается на применении специального вентиляционного оборудования, а именно приточно-вытяжной установки, которая дополнительно очищает, подогревает поступающие в дом воздушные массы. Этот тип вентиляции подходит в тех случаях, когда естественная вентиляция не справляется с возложенными на нее функциями, а это происходит в большинстве загородных домов и коттеджей.

Приточно-вытяжная система является самой полноценной и комфортной, но при этом, естественно, самой затратной. В данном случае происходит полноценный равномерный воздухообмен с подготовкой свежего воздуха (очищение, нагрев, ионизация). Такая система рассчитывается и специально проектируется под каждый объект индивидуально. В этом нет ничего сложного, но, тем не менее, системы отличаются между собой, так как зависят от площади, технических особенностей различных домов, пожеланий хозяев, финансовых возможностей домовладельца.

Приточно-вытяжная вентиляция коттеджа подразумевает наличие вентиляционного оборудования и сети. Оборудование состоит из таких элементов:

  • воздушный клапан;
  • калорифер;
  • шумоглушитель;
  • вентилятор.

К сети относят воздухозаборную решетку, воздуховоды и устройства для распределения воздуха – диффузоры, анемостаты.

На изображении показано, как осуществляется приточно-вытяжная вентиляция в загородном доме.

Также к принудительному типу относят вентиляцию смешанного типа. Вентиляция смешанного типа оборудуется лишь при условии, что естественная не справляется со своей задачей. При смешанной вентиляции приток свежего воздуха осуществляется через окна, двери, а вытяжка делается принудительно с помощью вытяжных вентиляторов. Они обеспечивают более сильный напор и соответственно вытягивают большее количество воздуха.

Как правило, вытяжные вентиляторы ставят в туалете, ванной и на кухне, где необходимо избавляться от запахов и влаги. Такой вариант системы является также крайне экономичным и функциональным в бытовом плане, но не обеспечивает полноценного равномерного воздухообмена по помещениям с комфортными температурами (например, зимой может быть холодный сквозняк от форточки, а летом поступать горячий воздух). Кроме того, смешанный тип вентиляции не подойдет, если воздух нуждается в очищении.

Система вентиляции в таунхаусе почти ничем не отличается от коттеджей. Наиболее оптимальной для таких помещений являются такие типы принудительной вентиляции:

  1. С применением приточных клапанов и вытяжных вентиляторов
  2. С установкой с рекуператором

В обоих случаях используются приточно-вытяжные установки, которые обеспечивают приток свежего воздуха и вытяжку отработанного, но во втором случае установка имеет дополнительную функцию – рекуперацию тепла. Она позволяет экономить до 70% электроэнергии в зимнее время, так как тепло отработанных воздушных масс используется для того, чтобы нагреть чистый холодный воздух с улицы.

Плюсы и минусы различных систем вентиляции загородного дома представлены в таблице.

Тип системы
ОсобенностиЕстественнаяСмешаннаяПриточно-вытяжная
Эффективностьнизкаясредняявысокая
Комфортностьнизкаянизкаявысокая
Стоимостьнизкаянизкаявысокая
Занимаемое пространствотруба в шахтетруба в шахтеоборудование, воздуховоды по помещениям за потолком
Система фильтрацииотсутствуетотсутствуетот пыли, запахов и т.д.
Необходимость обслуживанияотсутствуетпериодическая чистка вентиляторов (1 раз в 2-3 года)е реже 1 раза в год чистка фильтров, диагностика
Эксплуатационные расходы на электроэнергиюотсутствуетнизкие (работа вентиляторов)средние, высокие (работа вентиляционной установки, подогрев воздуха)
Гибкость системынизкаянизкаявысокая
Режимы работы (зима-лето)зависит от погодных условийзимой поступает холодный воздух, летом горячийкруглогодично поступает воздух с комнатной температурой
Шумность работынизкаянизкая, средняянизкая, средняя

Наши специалисты имеют большой опыт в проектировании и монтаже систем вентиляции частных домов любого уровня сложности. В нашей компании вы можете совершенно бесплатно получить консультацию и расчет стоимости системы наиболее подходящей под Ваши задачи и условия.

Получить бесплатную консультацию инженера по вентиляции частного дома

Получить!

Системы вентиляции

И все-таки сами по себе кондиционеры не решают проблему свежего воздуха. Приток кислорода с улицы обеспечивает приточная и вытяжная вентиляция

При обустройстве приточно-вытяжной вентиляции важно позаботиться о том, как сделать менее заметным шум, который будут производить установки. Прежде всего, следует узнать, предусматривает ли система вентиляции шумоглушители, а саму систему воздуховодов нужно рассчитать таким образом, чтобы скорость потока воздуха была минимальной

Вентиляция коттеджа обязательно должна включать в себя приточную систему. Подобная система в загородном доме будет наиболее эффективной в сочетании с кондиционерами — вы добьетесь и нужного климата, и хорошего воздухообмена. Есть только одно «но»: «плохой» воздух не будет удаляться из комнаты. Для этого необходима вытяжная вентиляция.

В схему вытяжной вентиляции входит сам вентилятор и сеть воздуховодов с воздухозаборными решетками, или диффузорами. Существует и бесканальная вытяжная вентиляция: в такой конфигурации предусмотрен либо осевой вытяжной вентилятор, встроенный в оконную раму или отверстие в стене, либо крышные вентиляторы.

Чтобы спроектировать приточную вентиляцию, нужно знать следующие показатели:

  • расход воздуха (рассчитывается в кубометрах в час и зависит от величины помещения);
  • мощность калорифера (кВт);
  • напор или внешнее статическое давление (Па);
  • уровень шума (ДБ).

Подумать о том, откуда и куда будет дуть ветер в доме, нужно еще на стадии проектирования здания. Особенно это касается коммуникационной части систем вентиляции и кондиционирования: воздуховодов и наружных блоков. Архитектор должен позаботиться и о том, как вписать кондиционеры в интерьер помещения. Иногда для их маскировки устанавливается специальная колонна либо декоративно обыгрывается короб на потолке.

Приточная вентиляция

  • Input power — 115 W
  • Input current — 0.874 A
  • Air flow — max 979 m³/h
  • Motor type — EC

Как я выбирал вентилятор:

  • номинальный поток на квартиру планируется 200 м3 до 400 м3
  • потери давления на фильтре тонкой очистки планировались от 75 до 250 Па
  • общие потери на сети составляли около 150 Па
  • итого мне нужно 400 м3 при внешнем давлении 400 Па

Ниже показана кривая производительности вентилятора от внешнего давления. Выбранная мной модель как раз укладывается в предельные характеристики.

Фото монтажа:

  • перед вентилятором стоит фильтр грубой очистки и шумоглушитель
  • после вентилятора стоит клапан, чтобы заглушить систему, и фильтр тонкой очистки
  • далее стоит канальный подогреватель и еще один шумоглушитель
  • в коридоре стоит еще один фильтр тонкой очистки для фильтрации воздуха в кондиционер (рециркуляция)

Вытяжка для кухни и зонта

Заодно с приточной вентиляцией решил сделать и “правильную” вытяжку для кухни.

  • в качестве вытяжного вентилятора поставил Systemair К 160M на 500м3/час
  • перед вентилятором стоит глушитель длиной 1 м
  • перед глушителем — простой фильтр, чтобы ловить жир с кухонного зонта и обратный клапан подпружиненный
  • все собрано 150 трубой, на этот раз пластиком
  • родной вентилятор из кухонной вытяжки не включается

Параллельно собрал 125 трубой естественную вытяжку из кухни, так же с обратным клапаном, который подпружинен в открытом состоянии (при включении вытяжного вентилятора обратный клапан закрывается). Отвод от естественной вытяжки сделал в кладовку и уменьшил сечение.

Все собрано в кладовке, которая граничит с кухней.

Результат мне понравился. Шума от вытяжки практически нет, даже на максимуме.
Мощность вентилятора впечатляет, мелкий песок, который был в трубе засосал как пылесос.

И главное, благодаря глушителям, я перестал слышать рабочих с верхнего этажа (звук шел через вентиляционную шахту).

Фото монтажа:

Дополнительно в туалете поставим маленький глушитель и ирисовый клапан для регулировки потока.
Без регулировки тяга была такая, что зимой на туалете невозможно сидеть — сдувает. После ирисового поставил обратный клапан.

Переход на водяной подогрев

Закончился 2013 год эксплуатации приточки совместно с канальным кондиционером.
Было потрачено 6700 КВт электроэнергии. Большая часть пошла на нагрев воздуха зимой электрическим калорифером.

Запланировал переход с электричества на воду. Из чего будет состоять система:

  • Контролер автоматики — OPTIMUS 911. Выбрал его по нескольким причинам:

    • умеет управлять моим вентилятором по сигналу 1-10 В
    • умеет одновременно управлять водяным нагревателем по сигналу 1-10 В и плавно электрическим калорифером по ШИМ. Электрический калорифер подключается, если у водяного не хватает мощности.
    • умеет автоматически снижать скорость вентилятора, при снижении температуры обратной воды ниже дежурного значения.
    • имеет несколько режимов защиты от замораживания: по температуре воздуха, по температуре обратной воды, по капиллярному термостату.
  • Водяной калорифер Systemair VBC 200-2

  • Смесительный узел с трехходовым краном и приводом управления по сигналу 1-10 В

  • Рециркуляционный насоса для малого контура

Параметры системы отопления:

  • Давление в системе отопления 6-10 Атм
  • Температура — от 45 °C (на улице 0 °C) до 70 °C (на улице -28 °C)

Несколько фоток, во что превратилась система после перевода на воду

  • так выглядят электрический и водяной калориферы

  • щиток автоматики

  • смесительный узел

Многообразие систем кондиционирования

Мультизональное кондиционирование – это способ организации циркуляции воздушных масс в нескольких помещениях. К внешнему элементу, который располагается на крыше, в подвальном или техническом отсеке, присоединяются с помощью единой системы несколько внутренних блоков. Эта конструкция позволяет размещать внутренние и внешние блоки на большое расстояние друг от друга, что удобно для сохранения дизайнерских требований, так как внешний блок можно размещать на крыше или в другом месте. Внешних блоков может быть от одного до трех, а внутренних намного больше.

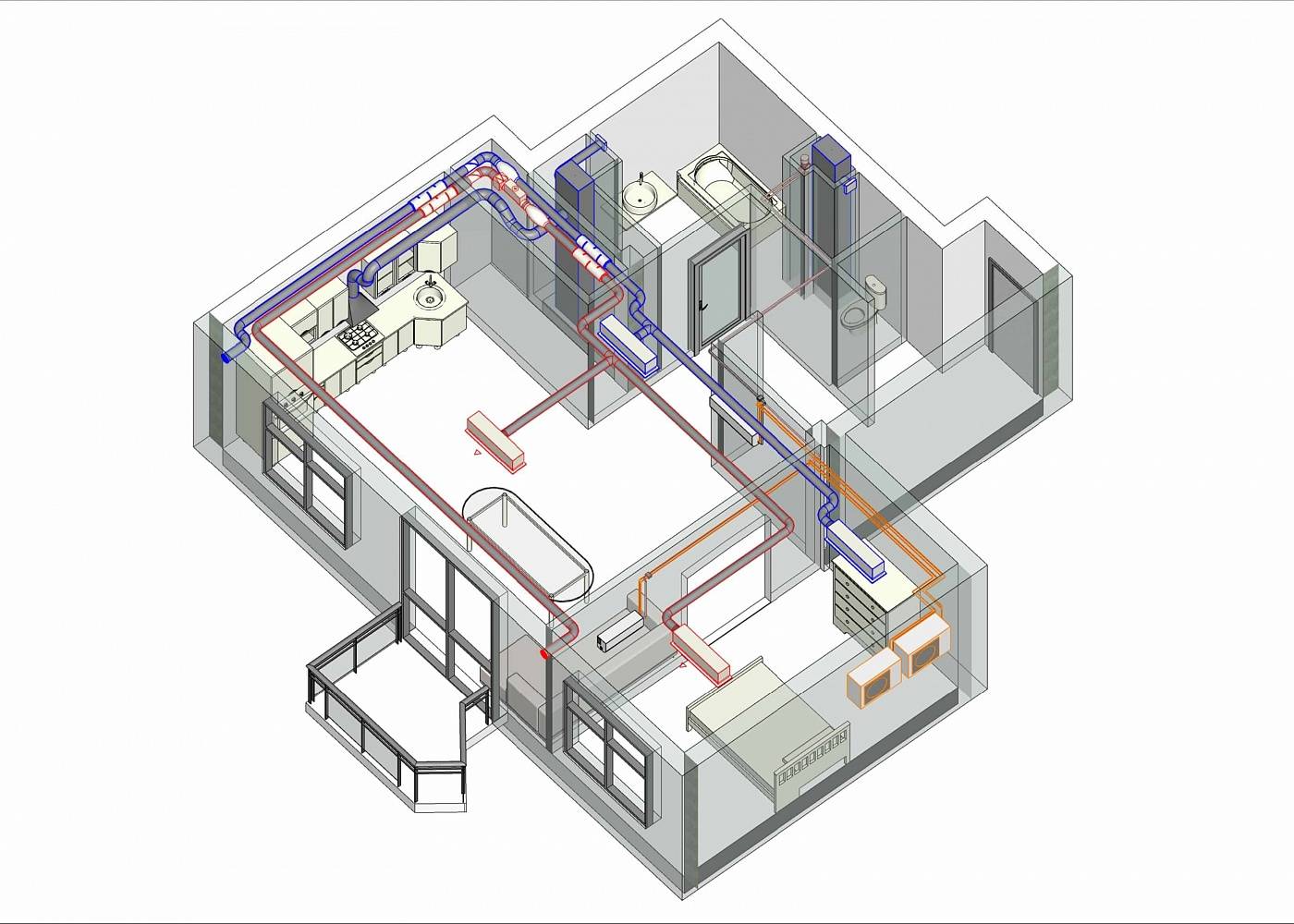

Пример организации мультизонального кондиционирования

Система обеспечивает циркуляцию фреона в определенных дозировках между внутренним и внешним блоками, что позволяет более точно отрегулировать температуру.

Такая организация позволяет снизить затраты на охлаждение и обогрев. Мощность устанавливается в зависимости от предпочтений заказчика. Следовательно, помещения с таким кондиционированием получают индивидуальный микроклимат, специально подобранный.

Кондиционирование воздушных масс – это установка и постоянное поддержание в закрытых пространствах определенного уровня влажности, температурного режима, очистки и скорости. Целью является регулирование оптимальной среды и микроклимата, благоприятного для самочувствия человека или необходимого в производственном процессе. Современные конструктивные решения разнообразны и их отличия отмечаются по многим признакам.

Виды вентиляции: приточная и вытяжная

Задача вентиляции — обновлять воздух. Взамен удаляемого из помещения воздуха с улицы должен поступать свежий. Поэтому любая система вентиляции состоит из двух частей —  приточной и вытяжной. Конструктивно эти две части вентиляционной системы различаются.

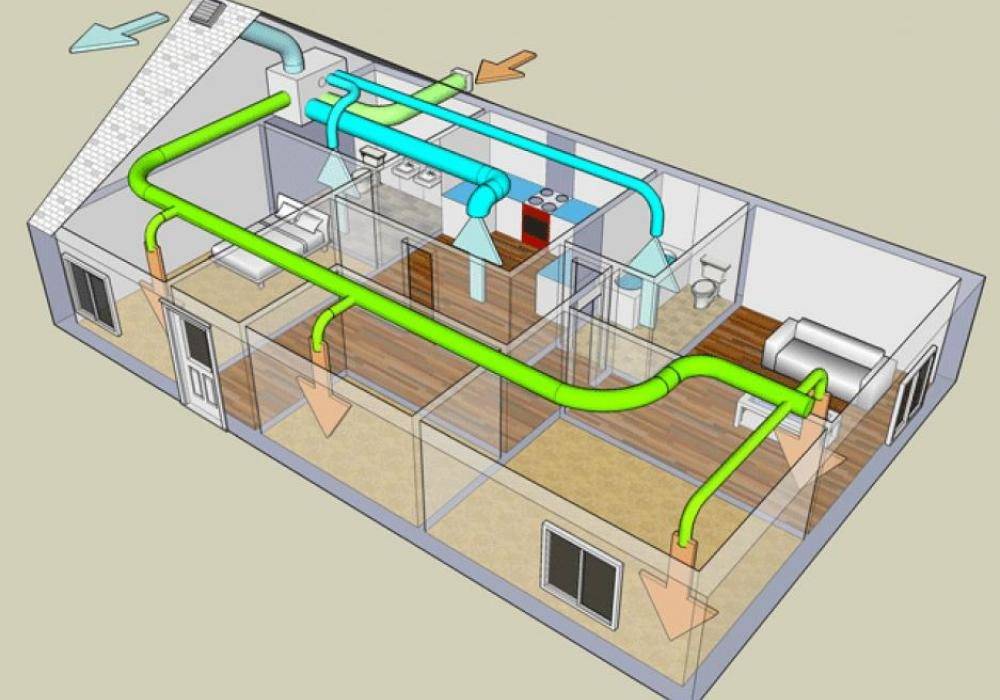

Движение воздуха через приточную и вытяжную вентиляцию

Вытяжная вентиляция представляет собой, как правило, одну или несколько вертикальных труб, через которые отработанный воздух выводится из помещения на улицу. В такой схеме воздух движется под действием естественной разности давлений на концах трубы (естественная вентиляция). В вентканал может устанавливаться вентилятор, обеспечивающий эффективную работу системы с заданной производительностью (принудительная вентиляция). Привычные всем вентиляционные решетки под потолком санузла или кухни — это как раз вытяжная вентиляция.

Одно из оптимальных мест для размещения вентилятора — на крыше.  Такое решение имеет несколько преимуществ:

  • вентилятор работает одновременно на все вентиляционные каналы, подключенные к нему;

  • шум от вентилятора не проникает в помещение;

  • для ремонта и замены к вентилятору есть свободный доступ.

Крышные вентиляторы марки VILPE устанавливаются на воздуховоды диаметром  125 мм, способны работать в диапазоне температур от -40 °C до + 80 °C и позволяют регулировать воздухообмен от 0 до 400 м³/час.

Приточная вентиляция обеспечивает поступление в помещение свежего воздуха с улицы. Конструктивно это могут быть специальные отверстия в рамах окон, отверстия в стенах, или более сложные решения с очисткой и подогревом (охлаждением) входящего воздуха.

Исторически сложилось так, что приточной вентиляции уделяется недостаточно внимания. Дома строились без обособленной приточной вентиляции, потому что через неплотности деревянных рам, через щели в дверных косяках и через форточки в помещение проникало достаточно воздуха для нормальной работы вентиляции.

С широким распространением пластиковых окон, отличающихся высокой герметичностью, возникла проблема: вытяжная вентиляция перестала функционировать с должной эффективностью. Как следствие, воздух в помещениях стал застаиваться и насыщаться избыточной влагой.

Чтобы решить эту проблему, дома начали оборудовать приточной вентиляцией. В простейшем случае это горизонтальный канал в наружной стене рядом с окном, закрытый специальным клапаном. Фильтры, установленные в клапане, не пропускают в помещение пыль и насекомых. Поступающее через клапан количество воздуха регулируется.



Описанные выше приточные клапана дешевы, просты в установке, не требуют для работы электропитания. Однако они не способны тщательно очищать воздух. Более сложные модели приточных клапанов, например, марки Marley оборудованы сменными фильтрами, задерживающими не только уличную пыль, но и цветочную пыльцу.

Серьезный недостаток указанных приточных клапанов в том, что они никак не влияют на температуру проходящего через них воздуха. Из-за этого зимой в морозы их приходится просто закрывать, чтобы не выстудить помещение холодным воздухом, поступающим снаружи.

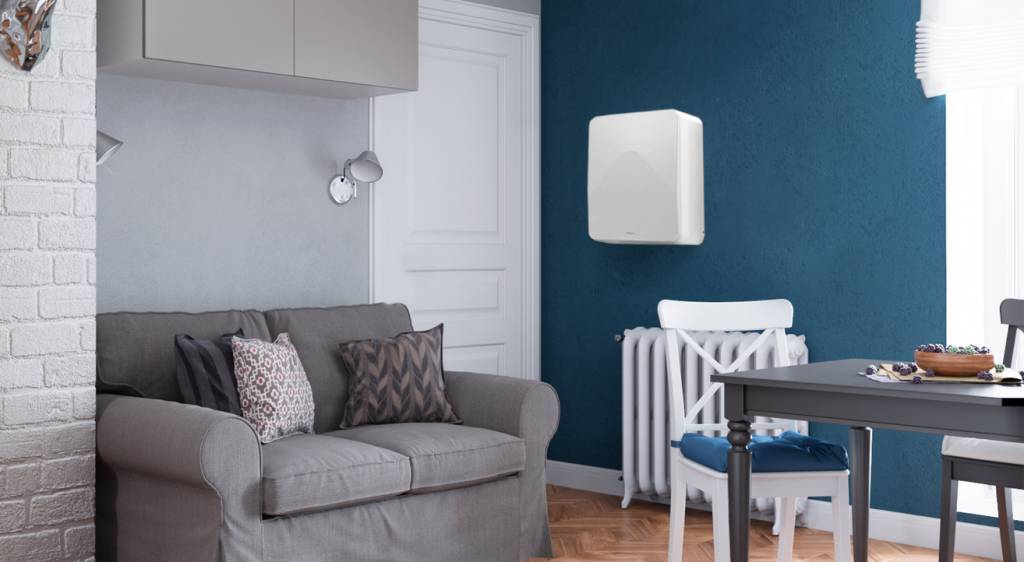

Чтобы проветривать и освежать воздух в комнате в любую погоду понадобится бризер, например Tion 3S Standard. Этот компактный прибор устанавливается вместо приточного клапана. Он забирает воздух с улицы, тщательно очищает его, при необходимости подогревает до заданной температуры и подает в помещение. Бризер заменяет открытую форточку, а в режиме рециркуляции фильтрует воздух в комнате.

Значительное энергопотребление  в режиме подогрева воздуха (например, 1,45 кВт для модели Tion 3S Standard) — существенный недостаток бризера. К тому же свежий воздух, закачиваемый с улицы, вытесняет через вытяжную вентиляцию теплый отработанный воздух, что увеличивает теплопотери дома. Для снижения энергопотребления и уменьшения теплопотерь через вентиляцию служат рекуператоры — о них расскажем ниже.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
