Противопожарные клапаны SHUFT для противодымной вентиляции – будущее сегодня

Поставить и следить за системой

Сразу заметим, что монтаж системы должен доверяться мастерам своего дела.

Лучше доверить установке «под ключ» проверенным монтажникам.В целом, план монтажных работ включает:

  1. составление индивидуального плана системы;
  2. расчет материалов;
  3. проверка согласованности всех узлов вентиляции;
  4. монтаж воздуховодов согласно плану;
  5. установка вентиляторов по выбранному типу (осевые, крышевые или радиальные);
  6. обработка вентиляционных шахт огнезащитным составом (при выборе отдельных шахт);
  7. монтаж клапанов системы;
  8. установка системы оповещения, датчиков задымления.

После установки всех узлов, необходимо проверить их все и отладить при необходимости.Также обращаем внимание на согласованность всех элементов дымоудаления с противопожарной сигнализацией. При проведении пусконаладочных работ обязательно периодически выключать вентилятор на 1 час через каждые 30 минут непрерывной работы

При проведении пусконаладочных работ обязательно периодически выключать вентилятор на 1 час через каждые 30 минут непрерывной работы.

Проверкой и дальнейшим обслуживанием комплекса дымозабора обычно занимается та организация, которая производила монтаж.

Для этого выполняется регулярное обследование узлов вентиляции и при необходимости техническое обслуживание в виде ремонта или замены отдельных деталей.

Раз в месяц выполняют:

  • проверку общей работоспособности;
  • техническую диагностику отдельных частей;
  • устранение поломок либо замена комплектующих.

Ежеквартально производится:

  • проверка резервных источников питания (ИБП);
  • чистка клапанов, воздуховодов, настройка элементов управления;
  • ТО скрытых электрических кабелей;
  • наладка/ ремонт неисправных деталей.

Регламентом установлена обязательная фиксация всех таковых производимых работ в специальном журнале, который у нас может затребовать при проверке, например, пожарная инспекция.Не менее важно наличие в штате специалиста, способного оперативно разобраться с работой системы при возникновении неприятной ситуации

Условия эксплуатации и нормы

Особенности эксплуатации противопожарных клапанов определяются государственными нормами и стандартами

Можно выделить положения, которые являются общими, независимо от конкретного типа и конструктивных особенностей клапанов:

  • Диапазон температур (в штатном режиме) ограничен отметками -30 °С и +40 °С.
  • При размещении клапана необходимо предусмотреть, чтобы на заслонке не конденсировалась влага и на нее не попадали атмосферные осадки.
  • Недопустима работа клапанов в боксах, где в воздухе присутствуют агрессивные химические соединения в такой концентрации, что могут стать причиной коррозии, разрушения красочного слоя на поверхности или изолирующих материалов.
  • Недопустима установка простых клапанов в помещения, которые по взрывобезопасности относят к категориям А и Б (для подобных условий существуют специальные модификации клапанов).

Типы и размеры

Тип таких технических устройств определяется способом установки/монтажа на воздуховодах, в огнестойких коробах, шахтах систем дымоудаления:

  • Стеновые/настенные или внешние. Такое изделие имеет один присоединительный фланец для установки в монтажном проеме в стене, перегородке, подвесном потолке или воздуховоде системы экстракции дыма из защищаемого помещения, а привод находится внутри его корпуса.
  • Канальные или шахтные. У такого типа дымоприемных устройств всегда в наличии по фланцу с каждой стороны изделия. Их устанавливают в шахтах или легко соединяют ими короба воздуховодов дымоудаления. Они могут управляться как внутренним, так и внешним приводом.
  • Нормально закрытые. Подавляющее большинство изделий, производимых российскими компаниями, относится к этому типу. Монтируются на воздуховодах общеобменной вентиляции притока/удаления воздуха, что и определяет их повышенную востребованность для включения в проектные решения, при монтаже, капитальном ремонте таких систем.
  • Нормально открытые. Применяются только в составе систем дымоудаления противодымной защиты, что, конечно, делает их менее необходимыми.
  • Двойного действия, являющиеся универсальными устройствами для всех вентиляционных систем.

Устройства дымоудаления могут иметь несколько типов/модификаций по исполнению, которое бывает:

  • Общепромышленным. Для общеобменной, противодымной вентиляции объектов с нормальными условиями.
  • Стойким к коррозии. Для монтажа в вентиляционных системах, обслуживающих помещения с высокой влажностью, химически агрессивной воздушной средой.
  • Взрывозащищенным, предназначенным для установки в производственных, складских зданиях, технологических сооружениях промышленных предприятий высокой категории по взрывопожарной опасности.

Существует также различие типов дымовых клапанов по пределу стойкости к огню, аналогичные для многих других устройств, устанавливаемых в строительных проемах противопожарных преград. Так, если изделие имеет маркировку E 60/I 30, то потеря плотности/целостности наступит не меньше, чем через час; а теплоизолирующих свойств – через полчаса.

Клапаны дымоудаления сертифицированы, а это обязательное условия для всей продукции, производимой, реализуемой в нашей стране, на предел стойкости к огню на 1; 1, 5 и 2 часа, имея обозначение EI 60/90/120 соответственно.

Размер клапанов дымоудаления различен – от квадратного сечения 100х100 мм, до прямоугольного 500х900 мм. Выбор размера не случаен и прямо зависит результатов расчета дымоудаления из помещений защищаемого здания, проводимого специалистами проектных организаций исходя из площади, конфигурации помещений, вытяжного объема дымовых газов и приточного свежего воздуха.

Ручное управление в местах установки клапанов.

Это очень неприятное требование.

При использовании адресных датчиков и адресных модулей управления клапанами (то-есть при наличии адресных линий) часто эту задачу решают применением желтых адресных устройств дистанционного пуска (УДП).

Считаю это неправильно, поскольку пуск не ручной, а посредством АПС.

И думаю что лучше использовать кнопочные посты “ПКЕ 212-1”, которые стоят 70р.

Бывают ПКЕ с одной и двумя группами контактов.

Если применяется модуль управления клапаном, то ПКЕ подключается на соответствующий вход, который есть у каждого такого модуля.

На некоторых объектах можно видеть даже такое:

Если клапан управляется релейной логикой, то для ОЗК ПКЕ разрывает фазу при нажатии, а для КДУ и КПВ – ПКЕ обрывает фазу на закрытие и замыкает фазу на открытие. В этом случае фаза должна всегда присутствовать в месте подключения клапана. Если шкаф контролирует целостность цепи клапана, то будет сформирован сигнал “Авария”.

Считаю что кнопки местного опробования клапанов не должны быть сертифицированы, поскольку они не участвуют в системе противопожарной безопасности здания – только служат для техобслуживания и пусконаладки.

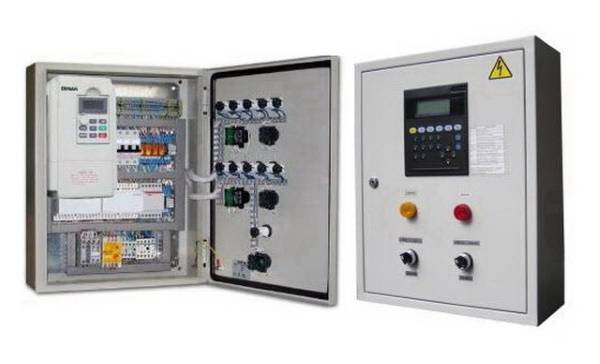

Если клапана управляются при помощи шкафов управления, то на панели шкафа управления может быть кнопка опробования каждого клапана – вероятно эти кнопки прокатят в качестве местного ручного управления.

Официальный веб-сайт VENTS ®

  • Каталог продукции

    • Меню
    • Бытовые вентиляторы

      • Меню
      • Интеллектуальные вентиляторы
      • Осевые энергосберегающие вентиляторы с низким уровнем шума
      • Осевые канальные вентиляторы
      • Осевые настенные и потолочные вентиляторы
      • Осевые декоративные вентиляторы
      • Вентиляторы со светом
      • Осевые оконные вентиляторы
      • Центробежные вентиляторы
      • DESIGN CONCEPT: дизайнерские решения для бытовой вентиляции
      • Art-Deco: декоративные дизайнерские решетки
      • Принадлежности для бытовых вентиляторов
    • Промышленные и коммерческие вентиляторы

      • Меню
      • Вентиляторы для круглых каналов
      • Вентиляторы для прямоугольных каналов
      • Специальные вентиляторы
      • Шумоизолированные вентиляторы
      • Центробежные вентиляторы
      • Осевые вентиляторы
      • Крышные вентиляторы
    • Децентрализованные системы вентиляции с рекуперацией тепла

      • Меню
      • Комнатные реверсивные установки ТвинФреш
      • Комнатные установки Микра
      • Децентрализованные установки ДВУТ
    • Воздухообрабатывающие установки

      • Меню
      • Приточные и вытяжные установки
      • Приточно-вытяжные установки с рекуперацией тепла
      • Воздухообрабатывающие агрегаты AirVENTS
      • Энергосберегающие канальные установки Х-VENT
      • Геотермальные вентиляционные системы
    • Системы воздушного отопления

      • Меню
      • Воздушно отопительные (охладительные) агрегаты
      • Воздушно-тепловые завесы
      • Дестратификаторы
    • Дымоудаление и вентиляция

      • Меню
      • Крышные вентиляторы дымоудаления
      • Канальные вентиляторы дымоудаления
      • Осевые вентиляторы дымоудаления
      • Клапаны противопожарные дымовые
      • Клапаны противопожарные огнезадерживающие
      • Системы вентиляции крытых парковок
    • Принадлежности для систем вентиляции

      • Меню
      • Сифон гидравлический
      • Шумоглушители
      • Фильтры
      • Клапаны и заслонки
      • Дверцы ревизионные
      • Гибкие вставки
      • Хомуты
      • Пластинчатые рекуператоры
      • Смесительные камеры
      • Клапан противопожарный ПЛ-10
      • Водяные нагреватели
      • Электрические нагреватели
      • Водяные охладители
      • Фреоновые охладители
      • Смесительные узлы
      • Регуляторы расхода воздуха
      • Кухонные вытяжные зонты
      • Дренажные насосы
      • Каплеуловители
      • Зонды измерения расхода воздуха
    • Электрические принадлежности

      • Меню
      • Блоки управления бытовыми вентиляторами
      • Регуляторы скорости
      • Регуляторы температуры
      • Регуляторы мощности электрических нагревателей
      • Датчики
      • Трансформаторы
      • Дифференциальное реле давления
      • Термостаты
      • Электроприводы
      • Коммуникационное оборудование
      • Панели управления
    • Воздуховоды и монтажные элементы

      • Меню
      • Система ПВХ каналов “ПЛАСТИВЕНТ”
      • Соединительно-монтажные элементы
      • Система складывающихся круглых и плоских ПВХ каналов “ПЛАСТИФЛЕКС”
      • Гибкие воздуховоды для систем вентиляции, кондиционирования, отопления
      • Воздуховоды для систем вентиляции, отопления и кондиционирования
      • Спирально-навивные воздуховоды
      • Полужесткие каналы FlexiVent
      • Общая информация о воздуховодах
    • Воздухораспределительные устройства

      • Меню
      • Решетки
      • Диффузоры
      • Анемостаты
      • Колпаки
      • Аксессуары к воздухораспределительным устройствам
      • DESIGN CONCEPT: дизайнерские решения для бытовой вентиляции
      • Art-Deco: декоративные дизайнерские решетки
    • Вентиляционные наборы и проветриватели

      • Меню
      • Наборы вентиляционные
      • Стеновые проветриватели
      • Оконные проветриватели
  • Подбор оборудования
  • Центр загрузок

    • Меню
    • Центр загрузок
    • Каталоги
    • Учебное пособие по вентиляции
  • Сервисная служба
  • Контакты

    • Меню
    • Наши контакты
    • Наши партнёры
    • Объекты с нашим оборудованием
  • Карьера
  • О компании

    • Меню
    • Производство
    • Инновации и технологии
    • Объекты с нашим оборудованием
    • Международные ассоциации
  • Политика конфиденциальности
  • Условия использования сайта
  • Советы по вентиляции

    • Меню
    • Определение необходимости воздухообмена помещений. Рекомендации к проектированию
    • Что такое потеря давления?
    • Типы вентиляторов
    • Регулировка скорости вращения вентиляторов
    • Электродвигатели вентиляторов
    • Общие рекомендации для монтажа
    • Шумовые характеристики вентиляторов
    • Что такое IP ?
  • Прайс-лист

Сколько это стоит

Самое время рассказать о средней цене на внедрение системы защиты от дыма.

Полный цикл от расчета проекта до монтажа «под ключ» будет стоить примерно 2000 руб./кв. м.

Эта цифра, конечно, условная, так как она довольно сильно зависит от схемы проекта и выбранных материалов для установки.В среднем, такая система по стоимости обходится в несколько раз дороже, чем обычная пожарная вентиляция естественным путем.

Окончательный расчет стоимости комплекса дымоудаления производится по следующим меркам его отдельных частей.

  1. Готовый проект: 10 % от стоимости комплекса в целом, а это примерно 300 р./кв. м.
  2. Материалы и комплектующие:
  • клапаны противопожарные (~15000 р./ед.);
  • вентиляторы (~100000 р./ед.);
  • воздуховоды повышенной прочности (~1000 руб./кв. м);
  • комплект автоматики (сильно варьируется, зависимо от объема проекта);
  • прочее оборудование/ компоненты (решетка, зенитные фонари, трубы дымоудаления и т.д.).
  1. Работы по установке: приблизительно 30 % от общей суммы на оборудование и материалы.

Следуя правильному балансу запасных частей и материалов на весь проект,мы сможем внедрить успешный недорогой проект системы дымоудаления, который пройдет любые испытания и экспертизы, при этом отвечая современным требованиям в области пожаробезопасности.

Заканчивая наш обзор основ и принципов работы, хочется пожелать дорогому читателю успеха в таком нелегком деле как внедрение системы дымоудаления и подпора воздуха на предприятии.

Надеемся, что эта информация оказалась полезной и сможет оказаться таковой на практике.

Всего Вам хорошего!

Основные разновидности клапанов

Нормы противопожарной безопасности предполагают разделение вентиляционных клапанов на следующие разновидности:

  • Нормально открытый – клапанная заслонка в штатном режиме остается открытой и переходит в закрытое состояние при возгорании, препятствуя распространению пламени и ядовитых газов по воздуховоду от блокируемого помещения.
  • Нормально закрытый – заслонка в штатном режиме перекрывает вентканал, а при возгорании открывается, за счет чего обеспечивается подкачка воздушных масс с улицы в помещение, которое задымлено.
  • Двойного действия – при возгорании заслонка перекрывает канал, тем самым противодействуя огню, а после окончания манипуляций, связанных с тушением огня, открывается. За счет этого продукты горения беспрепятственно удаляются из помещения.
  • Клапан дымоудаления – конструкционно и по принципу работы весьма похож на нормально закрытый. В данном случае заслонка при возгорании открывается, а в штатном режиме остается закрытой.

Гравитационная

Здесь главой всей конструкции выступает зенитный фонарь.

Дым выходит наружу из здания с помощью активации блока управления пневматическим электроприводом.

При возникновении форс-мажора купол фонаря сразу открывается – тут же происходит удаление дыма.

Такой фонарь располагается, в большинстве случаев, на крыше здания, а также во фрамугах, оконных проемах или любом другом подходящем месте строения.По сути, это простая вытяжка. Благодаря его размерам дым быстро уходит из помещения, охлаждая внутренний воздух.

Таким образом, автоматика у нас работает только на открытие купола вытяжки и индикацию панели управления.

Сам процесс удаления дыма происходит естественным путем.

Дополнительные конструктивные отличия

По виду клапаны заслонки подразделяются на стандартные и многостворчатые. От обычных клапанов многостворчатые отличаются меньшим выносом заслонки за пределы корпуса – это является преимуществом в случае установки приспособления в местах, где можно выделить под вылет заслонки весьма небольшое пространство.

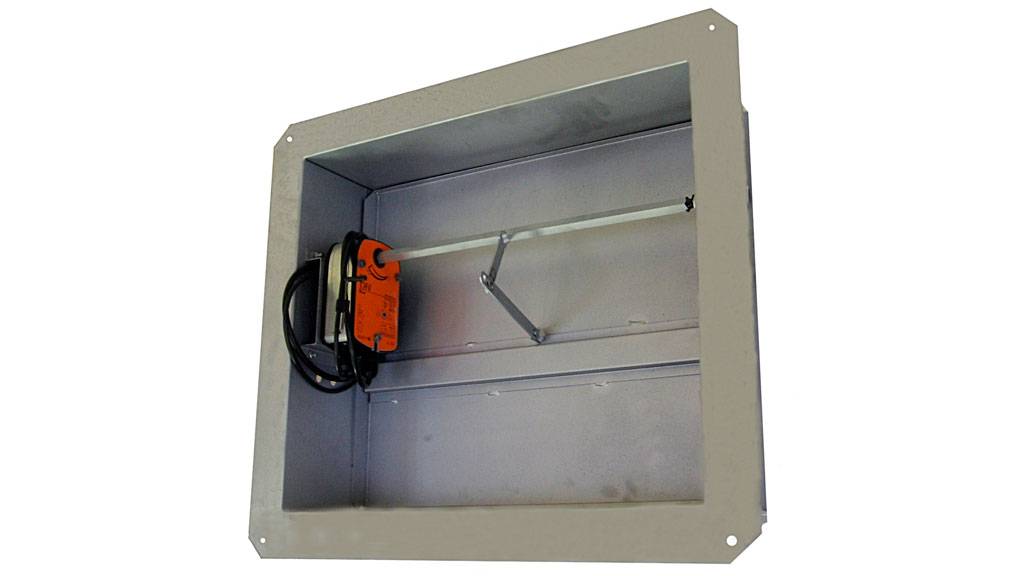

Противопожарный клапан UVS

Есть также различия по форме корпуса – устройства могут иметь в разрезе круглую или же (прямоугольную) форму. Привод может размещаться, как внутри корпуса, так и снаружи. Кроме того, клапан может быть разделен на две секции огнестойким материалом.

Ограничения по тепловым замкам

Положения п. 9.3. СНиП 2.04.05-91 говорят о том, что противопожарные клапаны (для защиты от дыма) должны быть оснащены одновременно ручным, дистанционным, а также автоматическим элементами управления. Подобные требования, предполагающие, по факту, тройное дублирование механизмов управления, вызваны повышенными требованиями к надежности клапанов при возгорании. В частности, положениям упомянутого документа соответствуют в полной мере электромеханические приводы и их разновидность – электромагнитные.

В свою очередь, возможность эксплуатации клапанов с приводами на пружинах и тепловым замком вызывает определенные вопросы. Эта разновидность устройств способна срабатывать автоматически при достижении тепловым замком заданной температуры, например, 80 °С.

Считается, что данная конструкция является недостаточно эффективной при возгорании, так как замок перекроет канал только тогда, когда пойдет нагретый дым, который будет сообщать механизму требуемую для срабатывания температуру. И вплоть до этого момента более холодный дым с температурой до 60-70 °С, неспособный в достаточной степени нагреть тепловой замок, будет беспрепятственно проходить в вентиляцию, проникая в смежные помещения. Что, в свою очередь, будет наносить вред людям, которые на тот момент окажутся в помещении.

Клапаны электроприводные, напротив, способны по сигналу, поступившему от цифрового устройства, в начале пожара немедленно перекрыть воздуховодный канал и не позволить продуктам сгорания разойтись по всей вентиляции. В случае электроприводных клапанов действует термодатчик, играющий роль дублирующего механизма управления, который обеспечит срабатывание даже при выходе из строя противопожарной автоматики.

Характеристики огнестойкости

Главной характеристикой, демонстрирующей способность клапанов сопротивляться разрушению под действием пламени, является показатель огнестойкости, определяющий временной промежуток от момента начала воздействия пламени до предельного состояния. При испытаниях учитывается предельное состояние и давление в условиях закрытой заслонки.

Показатель определяет две разновидности предельных состояний клапана – таковой является потеря плотности (обозначается литерой «Е») и потеря теплоизоляции (обозначается литерой «I»). В сертификате, который сопровождает поставки оборудования, непременно должен присутствовать показатель огнестойкости, который нужно читать следующим образом:

EI 60 – означает, что клапан противопожарный может сопротивляться огню по перечисленным параметрам («Е» и «I») в течение 60 минут. Причем, условия испытания не предусматривают приоритета в этих параметрах, устройство считается вышедшим из строя по достижению одного из них. Сегодня производители выпускают противопожарные клапаны для вентиляционных систем со стойкостью к огню от 30 до 120 минут.

Нормативные документы

Установка и эксплуатация в офисных зданиях и на предприятиях противопожарных клапанов возможна только если устройства соответствуют ряду положений следующих нормативных документов:

  • СП 7.13130.2013 – о противопожарных требованиях к системам вентиляции.
  • СП 60.13330.2012 – о требованиях к вентиляционным системам зданий, сооружений и строений производственного и общественного назначения.
  • НПБ 241-97, ГОСТ Р 53301-2013 – об испытаниях клапанов на устойчивость к воздействию открытого пламени.

Эти нормы прописывают определение клапанов: автоматические и / или дистанционные установки, которые предназначены для экстренного и оперативного блокирования вентиляционных путей, проемов в стенах, перегородках или различных перекрытиях. В маркировке установлены пределы состояний по ограничению плотности, которые обозначены литерой «Е», и теплоизоляционной способности – литера «I». Эти же нормы устанавливают полный список предъявляемых к клапанам требований.

Примечание: в пакет тех. документации, сопровождающей каждое изделие, должен быть включен сертификат ПБ. Если требуется использовать клапаны взрывозащищенные – необходим также сертификат взрывобезопасности.

Назначение и принцип работы

Противодымным клапаном называется техническое устройство с нормируемым пределом стойкости к огню, аналогично противопожарным дверям, окнам, люкам; обеспечивающее прием летучих, разогретых до высокой температуры продуктов процесса горения, их направление в огнестойкие каналы, шахты, короба аварийной противодымной вентиляции.

Такое назначение сделало его незаменимым устройством для подобных систем аварийного назначения, созданных для защиты людей как в современных высотных зданиях, сооружениях большого строительного объема, так для прочих «рядовых» объектов общественного, производственного назначения со значительным количеством посетителей, работников, находящихся в них течении смены, дня или суток.

Клапаны дымоудаления – это неотъемлемая часть приточно-вытяжных систем, установок дымоудаления, принудительного подпора чистого воздуха, при этом:

  1. В защищаемых помещениях, на основных эвакуационных путях и выходах – коридорах, переходах, лестничных клетках, вестибюлях и фойе их заслонки находятся в закрытом положении, открываясь по командному импульсу от установок пожарной сигнализации, стационарных систем пожаротушения; чтобы обеспечить быстрый эффективный отвод летучих продуктов горения из задымленных пожарных отсеков, секций, помещений.
  2. Клапаны системы принудительного подпора воздуха незадымляемых лестниц, лифтовых шахт, включая пожарные лифты, открываются, обеспечивая необходимый нормативный или расчетный приток в них свежего воздуха.
  3. Клапаны в остальных помещениях остаются находиться в закрытом состоянии, чтобы ограничить процесс попадания в них, распространения газообразных токсичных продуктов горения.

Противопожарные клапаны двойного назначения/действия могут работать как дымоудаляющие, так и огнезадерживающие технические устройства, находясь в дежурном открытом положении.

При обнаружении возникновения очага тления, возгорания датчиками дыма, газовыми пожарными извещателями, поступления командного сигнала от приборов контроля и управления противопожарной автоматики, они немедленно плотно закрываются, что препятствует распространению газообразных продуктов, открытого пламени по вентиляционным воздуховодам в смежные, вышерасположенные помещения.

Их открывают по окончании тушения очага пожара, для полного удаления токсичных дымовых продуктов, взвешенных в воздухе защищаемых помещений огнетушащих веществ после применения порошковых, аэрозольных, газовых установок пожаротушения, т.е. работают уже как клапаны удаления дыма.

Автоматическая

Эта система использует уже вытяжной механизм, работающий от электропривода.

Вентиляторы осуществляют забор дыма из помещения, одновременно доставляют свежий воздух внутрь здания с улицы.

Пример HTML-страницы

Такой комплекс включает в себя следующие элементы.

  • дымоприемники (клапаны) – принимают дым и доставляют его в вентиляционные шахты;
  • огнесдерживающие элементы – при возгорании эти клапаны закрываются, предотвращая дальнейшее распространение дыма;
  • вентиляторы для удаления дыма – откачивают дым, другие продукты горения из очага огня;
  • вентиляционные шахты – воздуховоды большого диаметра, покрытые огнезащитным слоем; толщина металла – не менее 1,2 мм;
  • элементы для подпора воздуха (вентиляторы) – нагнетают давление в коридорах, узких проходах, тамбурах, лестничных клетках, препятствуя задымление этих зон.

Сердце автоматической дымоудаляющей системы – электронный блок управления вкупе с пультом.Так называемый щит дымоудаления, откуда подается напряжение на вентиляторы.

Здесь происходит включение/ выключение вентиляторов, воздухоподпорных механизмов, противопожарных клапанов и прочих компонентов.

Индикация щита отображает состояние рабочих элементов.

Назначение, особенности проектирования

Противодымная вентиляция организовывается таким образом, чтобы при возникновении острой необходимости была возможность удаления продуктов горения в первую очередь из тех участков здания, которые прилегают к эвакуационным и непосредственно ими являются. К таковым относятся шахты лифтов, лестничные пролёты и площадки, а также сообщающиеся с основными помещениями коридоры, холлы. Одним словом, все те участки объекта, которые встречаются на пути во время эвакуации.

Проектирование противодымной вентиляции подразумевает определение и последующее обеспечение достаточной степени эффективности притока воздуха в помещение наряду с удалением продуктов горения. С этой целью наибольшей производительностью обладает приточно-вытяжная система. Если выбирать между приточной и вытяжной вентиляцией, то гораздо более высокой эффективностью обладает вытяжная вентиляция, нежели приточная, что объясняется выполнением основной задачи, которую принимает на себя противодымная вентиляция СНиП 41-01-2003 (ещё до недавнего времени являющийся основным документом, регламентирующим особенности и правила организации вентиляционной системы, включая узел противодымного оборудования) сегодня несколько устарел и на его смену пришёл дополненный документ СП 7.13130.2009.

Противодымный узел вентиляции отвечает за полную блокировку или максимально возможное ограничение проникновения продуктов сгорания в помещения специального назначения. Противодымная приточная вентиляция устанавливается исключительно наряду с вытяжной системой. При этом каждая из них не является автономным узлом, так как оборудуются в обязательном порядке на сообщающихся с прочими помещениями участках. В это же время противодымная система каждого пожарного отсека является автономной.

Так, не допускается использовать воздуховоды из пластика. Существуют специально для этой цели созданные вентиляционные каналы, способные без малейших повреждений пропускать через себя угарный газ высоких температур. Противодымная вытяжная вентиляция включает в проект вентиляторы специального исполнения, работоспособность которых в чрезвычайных обстоятельствах не снизится.

Из оборудования противодымный узел вентиляции должен содержать датчики определения дыма, а также противопожарные клапаны. Проект некоторых объектов включает в себя ещё и установку противодымных экранов и противопожарных дверей

Важно также обеспечить слаженную работу всех узлов вентиляционной системы, включая и противодымный, чтобы снизить риск возникновения сбоев, а наряду с этим увеличить производительность

Требования

Так как эти технические устройства, относятся к специальному вентиляционному оборудованию, то одним из основных нормативных документов, устанавливающих требования к ним, является СП 60.13330 (актуализированная редакция СНиП 41-01-2003) о вентиляционных системах. В него в 2017 году вносились дополнительные требования к системам защиты от дыма.

 Кроме того, довольно много требований организационной, технической направленности к таким устройствам, их составу, устройству, размещению и последующей эксплуатации изложено в следующей правовой и технической литературе:

  • в ст. 56, 85, 138 Федерального закона № 123;
  • в своде правил 7.13130.2013;
  • в НПБ 241-97 и НПБ 240-97;
  • в рекомендациях ВНИИПО МЧС.

Примечание: целевого ГОСТ, регламентирующего проектирование, устройство и состав клапана для удаления дыма из защищаемых помещений, как и для противопожарных клапанов, разновидностью которых они являются, пока нет (на момент написания статьи).

Помощь проектанту

На Главную | Каталог продукции | Схемы | Прайсы | Таблицы соответствия | Контакты

При проектировании систем приточно-вытяжной противодымной вентиляции и пожарной безопасности систем общеобменной вентиляции и кондиционирования, следует руководствоваться требованиями и рекомендациями различных нормативных документов: федеральные законы, технический регламент, своды правил, государственные стандарты и т.д.

Шкафы управления исполнительными устройствами пожарной автоматики систем противодымной вентиляции (противопожарные НО и НЗ клапаны, вентиляторы ДУ и ПД) являются компонентами блочно-модульного прибора управления пожарного (ППУ) (п. 7.2.6 Изменение № 1 к ГОСТ Р 53325-2012), и подлежат обязательной сертификации на соответствие требованиям пожарной безопасности (ФЗ № 123 Статья 145 п. 4).

Основными нормативными документами, регулирующими производство шкафов управления и устанавливающих нормативный контроль за исполнение требований пожарной безопасности, являются:

  1. Федеральный закон от 22 июля 2008 г. № 123-ФЗ “Технический регламент о требованиях пожарной безопасности”;
  2. ГОСТ Р 53325-2012 “Техника пожарная. Технические средства пожарной автоматики. Общие технические требования и методы испытаний”;
  3. СП 7.13130.2013 “Отопление, вентиляция и кондиционирование. Требования пожарной безопасности”.

Согласно СП 7.13130.2013 Раздел 4 пп. 4.3: При реконструкции и техническом перевооружении действующих производственных, жилых, общественных и административно-бытовых зданий допускается использовать существующие системы отопления, вентиляции и кондиционирования, в том числе противодымной вентиляции, если они отвечают требованиям настоящих правил.

СП 7.13130.2013 п. 7.1: Противодымную вентиляцию следует предусматривать для предотвращения поражающего воздействия на людей и (или) материальные ценности продуктов горения, распространяющихся во внутреннем объеме здания при возникновении пожара в одном помещении на одном из этажей одного пожарного отсека.
Системы противодымной вентиляции должны быть автономными для каждого пожарного отсека, кроме систем приточной противодымной вентиляции, предназначенных для защиты лестничных клеток и лифтовых шахт, сообщающихся с различными пожарными отсеками, и систем вытяжной противодымной вентиляции, предназначенных для защиты атриумов и пассажей, не имеющих конструктивного разделения на пожарные отсеки. Системы приточной противодымной вентиляции должны применяться только в необходимом сочетании с системами вытяжной противодымной вентиляции. Обособленное применение систем приточной противодымной вентиляции без устройства соответствующих систем вытяжной противодымной вентиляции не допускается.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
