Схема подключения электросчетчика: рассмотрим пошагово подключение однофазного и трехфазного электросчетчика

Металлический шкаф для электросчетчика

В качестве мер по защите в случае, если электронный электрический счетчик был установлен на столбе, обустраивается специальный металлический ящик для него. Такой ящик устанавливается еще перед монтажом счетчика и имеет специальное смотровое окошко (для беспрепятственного снятия показаний).

Металлический ящик выполняет сразу несколько функций, а именно:

  • Защиту от вандализма и краж. Чтобы ящик выполнял эту функцию, его надежно закрепляют на столбе и снабжают запорным механизмом;
  • Защиту от воздействия влаги, что позволяет существенно увеличить эксплуатационный период прибора учета электроэнергии;
  • Защиту от переохлаждения. Если температура окружающего воздуха снижается ниже нулевой отметки, то прибор учета может начать работать некорректно. Погрешность измерений может быть существенной, что скажется на суммах платежек за поставленное потребителю электричество. Из этого следует, что хорошая теплоизоляция шкафа для электросчетчика – это мера, направленная на обеспечение правильной работы прибора учета.

Провода от электросчетчика скрывают в специальной защитной металлической трубе. Распределительный щиток с автоматами целесообразно оставить в доме, а на столб вынести один защитный автомат.

В заключение следует отметить, что установка и подключение электросчетчика не является очень сложной процедурой, однако, не имея опыта проведения подобных работ, не следует выполнять их самостоятельно.

Лучше обратиться к специалистам, поскольку от того, насколько правильно установлен счетчик, зависит электроснабжение всего дома, а также работа всех имеющихся в нем электрических приборов. Кроме того, не следует забывать и о собственной безопасности при проведении установки электросчетчика на уличном столбе.

В дополнение к вышесказанному, мы предлагаем ознакомиться с видеоинструкцией, которая поможет при сборке управляющего щита для установки электросчетчика на улице на столбе.

Особенности монтажа и ход работы

При монтаже приборов учета электроэнергии большое внимание должно уделяться правилам техники безопасности. Все работы должны выполнять специалисты, имеющие допуск к работе в электроустановках

Место монтажа

Место установки прибора выбирают так, чтобы был доступ контролирующим органам. В многоквартирном доме этим местом является лестничная площадка. А в частном доме подбирают место, к которому имеется свободный доступ.

Высота установки

Правилами эксплуатации электроустановок предписывается устанавливать счетчик электроэнергии на высоте 0,8-1,7 м. На практике специалисты размещают электросчетчик таким образом, чтобы данные можно было легко проверить инспектору. Такая высота установки составляет 1,5 м от земли. Что не противоречит ПУЭ.

Подключение защитного электрооборудования

Защитное электрооборудование подбирают согласно схеме подключения. Это зависит от питающей сети – однофазной или трехфазной.

Автоматы монтируют (по возможности) на каждую линию нагрузки. Например, линия освещения, розетки защищаются своими автоматическими выключателями. Линия, питающая бытовую технику, защищается УЗО или дифференциальными устройствами защиты.

Все приборы подключают к общему выключателю, который предохраняет электросчетчик от перегрузки и токов короткого замыкания. Общий автомат выбирают из условия суммарных токов нагрузки, а приборы, защищающие отдельную линию, подбираются с учетом подключаемой нагрузки.

Со стороны ввода перед прибором учета монтируют отключающее устройство. Такими устройствами выступают автоматические или пакетные выключатели.

Подключение электросчетчика

При правильно собранном щите подключение счетчика не должно вызывать затруднений у специалистов. Провода следует подключить согласно имеющейся схеме. На ней показано, какие проводники подсоединяются к контактам. Она имеется в каждом приборе учета на обратной стороне крышке, закрывающей контакты счетчика.

Правильность подключения обязательно проверяет электрик от электросетей. Он подключает электросчетчик и подает электричество в квартиру.

Настройка

Однотарифные приборы учета не требуют дополнительной настройки. После подсоединения они готовы к работе. Сложнее обстоит дело с многотарифными приборами. После установки их необходимо настраивать.

Однако настройка необходима только в том случае, если данные будут передаваться в автоматическом режиме в Энергосбыт. Такие услуги предоставляются не в каждом населенном пункте, а настройка порта передачи требует специального оборудования и знаний. Обычно это выполняют специалисты Энергосбыта.

Для этого кнопкой «ввод» переключают показания прибора по тарифным зонам. Эти данные собственником передаются в Энергосбыт. Где производят расчет и выставляют счета на оплату, согласно дневному и ночному тарифу.

Советы по эксплуатации счетчика

Устанавливая счетчик на улице нужно помнить, что в данном случае он может неверно показывать количество потребляемой энергии. Это зависит от некоторых факторов, а именно:

  • при низкой температуре;
  • при повышенной влажности;
  • при попадании прямых солнечных лучей.

Чтобы не допустить подобных погрешностей, нужно правильно выбрать место для установки, поместить устройство в защитный бокс и обязательно утеплять в зимнее время.

Счетчик, установленный на улице.Источник nord-camping.ru

При неправильном подключении счетчик может иметь самоход. Чтобы проверить это, необходимо полностью отключить все электроприборы, выключить освещение и автоматы. Отключить всею электротехнику от розеток. После этого проследить за табло устройства. Если счетчик продолжает считать и цифры медленно сменяют друг друга, это значит, что у прибора есть самоход. В этом случае нужно немедленно обратиться в организацию энергоснабжения.

Чтобы обеспечить свободный доступ представителям компании энергоснабжения, прибор контроля лучше всего установить на лестничной площадке. Кроме того, ответственность за сохранность устройства будет нести компания, которая обслуживает ваш дом.

Если постает вопрос, какой счетчик лучше выбрать – однофазный или трехфазный, нужно принять во внимание, где именно он будет устанавливаться. Если это квартира, то соответственно все приборы, которыми пользуются легко работают от однофазного питания. Соответственно устанавливается и однофазный прибор

Соответственно устанавливается и однофазный прибор.

Обслуживание электросчетчиков.Источник grani21.ru

В индивидуальном хозяйстве часто используют трехфазное питание. Но, поскольку от трехфазного счетчика можно провести и однофазный кабель, то экономичнее будет подсоединять трехфазный прибор.

Об обслуживании и неисправностях счетчика в видео:

Подключение однофазного счетчика электроэнергии

Однофазные счетчики для домов и квартир, изготавливают прямого включения, т.е. без дополнительных понижающих трансформаторов тока.

Ничего сложного в подключении однофазного счетчика нет, перед установкой счетчика внимательно изучите документацию, инструкции, примеры подключения схем однофазного счетчика и т.д.

  • Чтобы правильно подключить однофазный счетчик, нам, в первую очередь, понадобится схема однофазного счетчика, которую можно отыскать:
  • Документация, которой комплектуется электросчетчик – это паспорт, инструкция или формуляр на счетчик, где указываются все характеристики, заводской номер, даты выпуска и поверки счетчика, и конечно — сама схема однофазного счетчика.
  • Дополнительно в комплект документов на счетчик может входить и руководство по эксплуатации, в котором также будет указана схема однофазного счетчика.
  • В обязательном порядке, на обратной стороне клеммной крышки любого электросчетчика, будет нанесена схема однофазного счетчика.

Изучив схему однофазного счетчика «на бумаге», обратимся непосредственно к самому электросчетчику.

  1. Простой однофазный счетчик имеет 4 контакта на клеммной колодке:
  2. клемма №1 – ввод фазы от внешней сети (к дому или квартире);
  3. клемма №2 – выход фазы (внутрь дома или квартиры);
  4. клемма №3 — ввод нуля от внешней сети (к дому или квартире);
  5. клемма №4 — выход нуля (внутрь дома или квартиры).

В такой же последовательности и подключаем провода к контактам нашего однофазного электросчетчика, не забыв, отключить автомат, пробки или рубильник, который установлен перед однофазным электросчетчиком, если у вас вводной кабель (провод) сразу приходит на счетчик, в этом случае, необходимо отключать линию.

При замене старого однофазного электросчетчика, если вы решили заменить его самостоятельно или позвали друга-соседа-электрика, как минимум, сделайте звонок в вашу сетевую компанию, управляющую компанию, ТСЖ и узнайте, что нужно сделать, чтобы заменить однофазный счетчик. Главный вопрос — кто будет срывать пломбу со старого счетчика.

Если вы сорвете пломбу со старого электросчетчика, и установите новый, и только лишь после этого сообщите об этом в электросети, могут возникнуть серьезные проблемы. Вас могут обвинить в воровстве электроэнергии (сорвана пломба) и выставят крупный штраф.

Схема подключения счетчика электроэнергии однофазного

Схема однофазного счетчика, когда перед счетчиком установлен вводной автомат. Так должно быть по ПУЭ, но если вводной автомат нельзя опломбировать, сетевая организация не разрешит такую схему подключения счетчика.

Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Этот вариант подключения электросчетчика применяется, если нет возможности опломбировать вводной автомат. Кабель (провод) подключается напрямую к электросчетчику, клеммная крышка пломбируется и нет возможности хищения электроэнергии.

Подключение счетчика электроэнергии своими руками

Если говорить об однофазном счетчике, то в этом случае относительно мощностей и напряжений производимых непосредственно на подстанции электроэнергии используется только третья часть, если так можно выразится. Все дело в том, что промышленные электрические генераторы имееют три обмотки и в итоге три фазы.

Однофазный счетчик электроэнергии и вся последующая схема фактически подключается только к одной из трех фаз. Какой? Да, любой! Здесь главная задача у проектантов и тех, кто в последствии проводит монтаж сделать так, чтобы потребители по потребляемой мощности равномерно распределялись на каждую фазу. То есть если у соседа одна фаза, то вам другую, а третьему соседу третью!

Схема подключения для однофазного счетчика электроэнергии уже неизменна как миниум лет 40. Поэтому можете смело ее использовать если у вас есть счетчик, но нет к нему электросхемы подключения.

Далее приведена стандартная (действующая) схема подключения счетчика на 220 вольт, взята с крышки счетчика.

Приведены контакты в соответствии с реальным их расположением на счетчике (если смотреть с лицевой стороны) и входы и выходы на них: Ф — фаза, 0 — ноль, Г — ток с генератора электропроизводителя, то есть вход на счетчик, Н — нагрузка, то есть выход в вашу квартиру. 13 и 14 дополнительный выход для КИП (есть не на всех счетчиках, используется для снятия контрольных данных, измерений)

Типы и особенности счетчиков

Счетчик электроэнергии однофазный однотарифный Тайпит Нева 103.5 1S0

Электросчетчик – специальное устройство, позволяющее вести учет затрат энергии постоянного или переменного тока. Он предназначен для монтажа в квартире или доме. Существует несколько типов приборов.

По принципу действия

Производители выпускают такие модификации:

  • Электромеханические. Индукционный электросчетчик функционирует по принципу образования магнитного поля двумя катушками – тока и напряжения. Поле обеспечивает вращение диска, а он активирует механизм подсчета. При увеличении параметров тока и напряжения диск крутится быстрее. Гарантийный срок службы изделий составляет 15 лет.
  • Электронные. Прибор отличается компактностью, ведет подсчет по нескольким тарифам. Электронный аппарат выводит показания на дисплей и хранит их в памяти. Его можно подключать к системе «умный дом».

Точность индукционных моделей – 2,5. Электронные часто выходят из строя.

По количеству тарифов

Бывают модели:

  • однотарифные – ведут учет по одной системе;
  • многотарифные – подсчитывают энергозатраты по дневному и ночному тарифу.

По способу крепления

Приборы устанавливаются на болты-фиксаторы или Дин-рейку.

Подбирать мощность аппарата нужно по мощности всей техники.

Розетка, чтобы не крутил счетчик. Левая розетка снаружи частного дома

Для того, чтобы определить место расположения левой розетки, нужно узнать весь путь проводки к электросчетчику. Кабели проведены по столбам, откуда уже поступают в дом. В частную собственность шнур может быть проведен двумя способами:

  • по воздуху;
  • под землей.

Перед тем, как сделать левую розетку в частном доме с помощью заземления, нужно детально изучить схему проводки. Чаще дома подключены к сети по воздуху, из-за дешевизны и простоты.

Под землей кабель обычно проводят для сбережения ландшафта двора. Владельцы такой собственности обычно не пекутся об экономии электроэнергии. Но все же, левую линию к подземному проводу службы могут нередко увидеть.

Схемы подключения для обеих линий разные, но заключаются в одном. Чтобы провести точку питания, нужно иметь базовые знания или навыки в электрике. Но тот, кто умеет держать отвертку и плоскогубцы, следуя инструкциям, также сможет провести левую розетку.

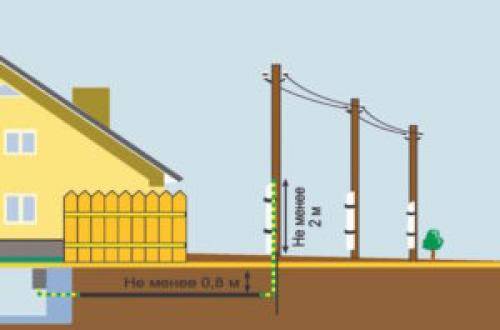

Подключение к линии, проложенной по воздуху

Такой способ подключения можно использовать только к дому, который находится в глубине двора. Подведение проводов должно быть визуально незаметно. Контролер сразу заметит незаконно-подключенную электролинию, если у него будет доступ ко двору и проводам подключения к дому. Поскольку большинство домов подключено к электросети именно по воздуху, у многих возникают трудности с проводкой левой точки электропитания. Наложенные провода обычно отлично видны, что является причиной невозможности проведения дополнительной линии.

  1. Для такого подключения нужно использовать алюминиевый неизолированный провод со стальным сердечником. Если проводка к дому идет также неизолированным кабелем, то подключение к нему сразу создает возможность установки розетки.
  2. Изолированный провод нужно очистить в двух местах от изоляции.
  3. Подключить к нему левую линию.
  4. Оголенную часть можно будет прикрыть кембриком.

Подключение к линии, проложенной под землей

Способ, как сделать левую розетку в частном доме по схеме под землей является незаметным. Обнаружить такую электропроводку без тщательного осмотра либо оборудования почти невозможно. Такое подключение требует масштабных земляных работ.

В земле на шнур воздействуют различные факторы, которые нарушают бесперебойную работу. Проводку нужно изолировать от влаги, кислотности, грызунов и разных микроорганизмов. Невнимательная изоляция приведет к потребности проведения ремонтных работ спустя некоторое время. Для начала нужно аккуратно раскопать линию.

  1. Вводную линию нужно оголить для подключения левой.
  2. После скрутки место подключения нужно тщательно изолировать. Муфту для изоляции можно сделать самому или купить в магазине.
  3. Затем проводка закапывается обратно, а дополнительный провод выведен для отдельной розетки.

Левая розетка внутри частного дома

Принцип подключения левой линии в доме почти тот же, что и подсоединение розетки к подземному кабелю. В данном случае нужно разбить стену, чтобы левый провод мог спрятаться. В другом случае незаконную розетку смогут быстро обнаружить.

  1. Сначала нужно получить доступ к вводному кабелю. Для этого разбивается часть стены, где проложена линия перед электросчетчиком.
  2. Кусок провода оголяется, и прикручивается новый кабель.
  3. Соединение обязательно нужно полностью заизолировать.
  4. После этого дыра в стене заделывается.
  5. Левый провод прокладывается в заранее выбитое углубление для трассы кабеля.
  6. Все углубления заделываются, а провод подключается к нужной розетке.

Если все ремонтные работы будут выполнены качественно, такая левая розетка не будет заметна

Довольно важной является надежная изоляция соединений

Одним из главных элементов электрики в квартире или доме является розетка. Без нее сложно подключить бытовой прибор к сети. Каждый хозяин должен знать, а также уметь ее установить, так как процесс достаточно прост и его может освоить любой человек без особых навыков. Здесь достаточно умения пользования простыми инструментами. Кроме того, необходимо иметь элементарные представления об электробезопасности.

Типы приборов

При всем многообразии электросчетчиков, их можно разделить на две основные группы:

Индукционные электросчетчики, пожалуй, знакомы каждому с детства. Черный корпус, прозрачное стекло, за которым видно, как вращается колесико, а на специальных барабанах указывается расход.

Класс точности этих приборов довольно низок — превышает 2.0, при этом при малых нагрузках погрешность увеличивается. Также высок уровень потребления энергии самими счетчиками.

Такие аппараты могут учитывать многотарифность и хранить учетные данные.

К ним практически невозможно незаметно подключиться. Несмотря на свои преимущества, они стоят намного дороже механических аналогов и не защищены от перепадов напряжения в сети.

Выбор счетчика электроэнергии

Подключать можно не первый попавшийся счетчик. Перед покупкой нужно определиться с его параметрами:

  • Принцип действия;
  • Количество фаз;
  • Межповерочный интервал;
  • Точность показаний;
  • Количество возможных тарифов;
  • Способ установки;
  • Класс напряжения.

Рассмотрим параметры выбора подробнее, потому что от них зависит, насколько точными будут измерения, которые влияют на размер оплаты за пользование электроэнергией.

Счетчик: индукционный или электронный?

Проходя через индукционный счетчик, ток заставляет вращаться металлический диск. Подсчет электроэнергии в этом случае производится с учетом количества оборотов вращающегося элемента: каждый полный круг соответствует одной и той же работе, совершенной током. Индукционные счетчики недорого стоят, но дают менее точные показания. Такой счетчик когда-то был у всех.

Современные счетчики не имеют подвижных элементов. Их называют электронными. Количество расходованной энергией считается полупроводниками или микросхемами. Электронные аналоги стоят дорого. Но точность их показаний высокая. Если вы потребляете много энергии, то разница в 2% для вас будет существенной.

На сколько фаз?

Выбор количества фаз счетчика зависит только от того, к какой линии вы подключаетесь: однофазной или трехфазной. Если к однофазной сети – берите электросчетчик, рассчитанный на одну фазу. В противном случае приобретите трехфазный аналог. В городе однозначно однофазная линия, в дачном поселке – тоже, а в частном доме, коттедже или производственном цехе нужно уточнить, сколько фаз имеет линия: 1 или 3.

Межповерочный интервал

Показывает, через какой срок к вам придут за счетчиком, чтобы проверить его на правильность работы (пример: МПИ – 15 лет). Проверка проводится в РосТесте, а начало отсчета времени до следующей проверки начинается с даты, которая указана в формуляре и на пломбе.

Точность показаний

Класс точности у старых счетных устройств лежит в диапазоне 0,2-2,5%. Современные аналоги измеряют с точностью до 2%.

Количество тарифов

Однотарифные счетчики могут подсчитывать энергию только в одном режиме, двухтарифные – в двух, многотарифные – в нескольких. Среди частных домов и квартир популярность получили двухтарифные устройства: с 7.00 до 23.00 энергия рассчитывается в обычном режиме. А в ночное время скорость оборотов падает и 1 оборот ночной равен 0,7 оборота дневного.

Два тарифа удобны для людей, которые расходуют много электроэнергии или активно тратят ее только ночью. Пример: в месяц расходовано 500 кВт*ч, 300 из которых – ночью с коэффициентом 0,7. Счетчик посчитает только 210 кВт за ночь. Это экономия в стоимость 90 кВт*час энергии, что в зависимости от региона составляет от 180 до 360 рублей в месяц.

Способ подключения

На каждом счетчике обозначается минимальный и максимальный ток прямого включения в Амперах. Если он меньше или больше, то требуется установка через трансформатор тока.

Класс напряжения

Для 100-, 220- и 380-вольтных линий нужны счетчики с соответственным классом напряжения. Иногда классы отличаются от номинальных значений в большую сторону. Это необходимо для защиты счетного устройства от скачков напряжения в сети.

Передаточное число

Показывает, сколько оборотов должен сделать индукционный прибор (или вспышек индикатора электронный), чтобы засчитался 1 кВт*час энергии. Передаточное число обозначается на корпусе. В старых счетчиках оно равно нескольким сотням, в новых устройствах – тысячам. Обычно это 3200.

Пример

На фото счетчика видно, что (кликните для увеличения картинки):

  • Класс напряжения – 230 Вольт (1 фаза);
  • Способ подключения – прямой при токе 5-60А, через трансформатор при значении ниже или выше диапазона;
  • Точность (в кружочке) – 1%;
  • Передаточное число – 3200.

Видна и частота переменного тока – 50 Гц. Но она для российских электролиний одинакова, поэтому на этот параметр можно закрыть глаза.

Что нужно знать перед монтажом счетчика

Установка двухфазного, трехфазного электросчетчика в квартире или самого распространенного однофазного производится по пп. 1.5.27–1.5.38 ПУЭ.

Требования к счетчику:

  • наличие техпаспорта, сертификата;
  • не пропущенные сроки поверки;
  • внесение в Госреестр. Номер выбит на корпусе и прописан в паспорте;
  • пломбы с клеймом:
    • подтверждающая поверку. Изделие поступает в продажу уже с такой пломбой;
    • от энергосбыта. Ставится при подключении к электросети;
  • прибор подбирается строго по параметрам сети, главные характеристики: номинал и фазность;
  • от вертикали не должно быть отклонения больше чем на 1 градус;
  • температурный режим, условия среды соответствуют характеристикам по ТД;
  • для частных домов класс точности — не хуже 2, для общедомовых и коллективных приборов — не хуже 1.

Подключение электросчетчика и схемы для разных видов схожие, нюансы незначительные, например, на трехфазных приборах есть клеммы под 3 фазы и рабочий ноль.

Нововведения

Обеспечение объектов электричеством, как и установка учетных устройств, осуществляется по нормам ПУЭ. Как это было до ПП N 554: пользователь выбирал и покупал электросчетчик, узнавал у местного энергосбыта, работают ли они с такой моделью (рекомендованный перечень на сайте учреждения). Далее, устанавливали и подключали двух-, трех-, однофазный счетчик своими руками или пользуясь услугами специалистов и не позднее 1 мес. подавали документы на регистрацию организации, которая поставляет энергию.

Теперь же все плановые процедуры, включая покупку, замену, монтаж, контроль сроков проверок, делает энергосбыт. Кроме того, постепенно обычные изделия буду заменять «умными» приборами, автоматически отправляющими дистанционно показатели и данные о своем состоянии.

Стоимость установки, самого изделия и манипуляций по ПП N 554 для пользователя условно нулевая. То есть раньше в законе было закреплено, что покупку и содержание счетчика оплачивали его владельцы, теперь — поставщик услуг, но цену сервиса включили в тариф. По сути плата теперь в составе ежемесячных абонентских взносов. Позитивный момент: гражданин не обязан следить за состоянием прибора, за периодичностью поверок, проверок, он должен лишь обеспечить доступ.

Но процедуры дополнительные, не входящие в минимальный перечень, осуществляемые по внеплановому порядку, могут быть платными, например, замена аппарата до истечения сроков поверки и эксплуатации.

Можно ли менять электросчетчики самому

По п. «ц» ПП N 554 и по п. 139 Р.Х Основных положений… от 4 мая 2012 г. N 442 «О функционировании розничных рынков эл. энергии… » демонтаж электросчётчиков, допускается только с санкционированием поставщиком электроэнергии, по своему усмотрению запрещено это делать.

Самостоятельная установка возможна с разрешения (письменного) энергосбыта по заявлению пользователя. После принятия ПП N 554 такая процедура стала менее актуальной, но она уместная, если гражданин не хочет ждать плановой замены или желает установить многотарифную или лучшую, по его мнению, модель. Теоретически для работ потребуется группа по электробезопасности не ниже 3, но это рекомендационное правило, и его, конечно же, часто не соблюдают. Но о замене надо уведомить поставщика, узнать, опломбирует ли он изделие.

После монтажа не желательно сразу подключать к сети – неправильное подсоединение, тянет за собой штраф, суммы санкций в данной сфере чрезвычайно объемные. Надо подать заявление поставщику о регистрации прибора и осуществить подключение, когда работник учреждения проверит установленный прибор, опломбирует его и поставит на учёт.

Разграничение ответственности за электроприборы

Но схема подключения счетчика должна предусматривать возможность беспрепятственного доступа к нему. Инспектор должен в любой момент (по требованию или просьбе) иметь возможность снять показания, установить пломбу, проверить прибор и освидетельствовать. Если для подключения электросчетчика выбрано труднодоступное место, проверяющий может выписать штраф или перевести квартиру на оплату согласно общему тарифу, рассчитываемому по количеству жильцов.

Когда же речь идет о подключении счетчика электроэнергии в неприватизированной, муниципальной квартире, где он стоит на площадке, перенос возможен только с разрешения управляющей компании, ТСЖ, ГСК. За дачу и земельный участок отвечает садоводческое товарищество, в гараже – гаражный кооператив. Все работы в этом случае выполняет электрик, состоящий в штате, или подрядная организация на основании договора. Даже имея свой счетчик, подключение – зона ответственности полномочных органов, отвечающих за энергоподачу.

Часто спрашивают, как подключить электрический счетчик в частном доме? Раньше это можно было сделать в любом помещении, и чаще всего он находился в прихожей, котельной или в кладовой. Сейчас же лучше, если он установлен на стене, чтобы в ходе проверки инспектор мог зафиксировать показания, сверить оплату, установить наличие и размер задолженности. Разрешается устанавливать учетный прибор на любом сооружении. Главное, чтобы был виден ввод – подводящий кабель. А вот рубильник, «пробки» или автомат может стоять в доме.

Индукционные (механические) электросчётчики

Представляют собой группу хорошо известных счётчиков электроэнергии, оснащённых вращающимся колесиком, которое установлено внутри корпуса электроприбора. Чем быстрее оно вращается тем больше увеличивается расход энергии. Для вывода информации о показаниях счётчика используются специальные барабаны с цифрами.


Однофазный счетчик индукционного типа

Конструктивно индукционные счётчики состоят из следующих элементов:

  • Катушки напряжений, служащей для ограничения уровня переменного тока. Защищает электронное устройство от негативных воздействий помех, создаваемых сторонними источниками, а также образует магнитный поток соразмерный напряжению;
  • Токовой катушки, создающей уровень переменного магнитного потока, соразмерного току;
  • Счётного механизма в виде червячной передачи;
  • Алюминиевого диска;
  • Постоянного магнита, создающего плавность хода диска.

Принцип работы индукционного энергомера

При подключении к сети катушки тока и напряжения создают магнитные потоки, которые проходят сквозь поверхность алюминиевого диска. Стоит отметить, что поток, создаваемый токовой катушкой, отличается от потока, который исходит от катушки напряжений своей U-образной формой за счёт чего пронизывает диск несколько раз. В результате воздействия потоков образуются силы электромеханического характера, приводящие в движение диск.


Д — диск, М — магнит, 2 — ось диска, верхняя катушка (напряжений), а нижняя токовая

Затем осевая сторона диска вступает во взаимодействие со счётным механизмом, изготовленным по червячному (зубчато-винтовому) принципу передачи, которая обеспечивает передачу необходимых информационных сигналов на цифровые барабаны.


Кольцо с зубчатым венцом сверху , которого надет «червяк», оснащенный крутящими элементами

Со временем уровень мощности сигнала снижается и в этот момент начинает работать постоянный магнит торможения, выравнивающий частотные колебания вращения диска. Это происходит в результате взаимодействия с потоками вихревого типа. В процессе своей работы магнит создаёт электромеханическую силу, являющуюся обратной кручению диска, что способствует снижению скорости диска или полной его остановки.

Представители этой группы устройств контроля и учёта электроэнергии широко применялись во времена Советского Союза, однако, и сейчас в большинстве квартир установлены подобные аппараты. Такая популярность и востребованность определяется простой конструкцией и невысокой стоимостью приборов.

Преимущества и недостатки счётчиков индукционного типа

Преимущества:

  • Высокая надёжность;
  • Большой эксплуатационный срок (около 20 лет);
  • Высокая стабильность работы (отсутствие зависимости от перепада напряжения в сети);
  • Невысокая стоимость.

Недостатки:

  • Низкий класс точности (в пределах от 2 до 2,5 единиц);
  • Высокий уровень потребления тока для самообеспечения;
  • Возрастание погрешности показаний при малой нагрузке;
  • Невозможность одновременного учёта активного и реактивного типа электроэнергии;
  • Однонаправленный энергетический учёт;
  • Большие габариты.

В процессе сбора информации о работоспособности и анализа недостатков индукционных счётчиков инженерами-конструкторами (энергетиками) был разработан более совершенный и надёжный вид приборов учёта электроэнергии, который получил название электронный.

Демонтаж старого счетчика

Аккуратно откручиваем клеммы и сам счетчик. При этом надо особенно бережно обходиться с подходящими к счетчику проводами, если не планируется их менять. Эти провода нам ещё предстоит прикручивать к новому счетчику.

Видим гетинаксовую пластину, прикрученную к стене:

Демонтаж старого электросчетчика СО-5. Насверлены отверстия – неужели для вентиляции?

Откручиваем пластину, аккуратно вытаскивая провода. Провода перед этим лучше пометить маркером, чтобы потом особенно не задумываться, что откуда и куда. Я обычно фазу мечу черным цветом.

Провода к электросчетчику

Провода коротковаты, а дополнительные контакты нам ни к чему. Поэтому надо будет постараться монтаж счетчика сделать выше на несколько сантиметров. Старый счетчик (и пломбу!) ни в коем случае не выбрасываем, он будет нужен хозяину квартиры при переоформлении документов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
