Ленточный шлифовальный станок из дрели своими руками + фото и видео

Устройство сверлилки

Фантазия непременное условие любого творческого успеха, но в машиностроении она бесполезна без точных расчетов и сверки с проверенными опытом решениями. История станкостроения насчитывает тысячелетия – лучковые токарные и сверлильные станки с ножным приводом использовались уже в конце каменного века. По теме этой статьи проверенный образец – настольный вертикально-сверлильный станок промышленного образца. По нему и будем сверяться, выбирая и решая, как лучше сделать сверлильный станок собственноручно: в эксплуатации находятся единичные экземпляры сверлилок, которым перевалило за 100, и точность они до сих пор держат.

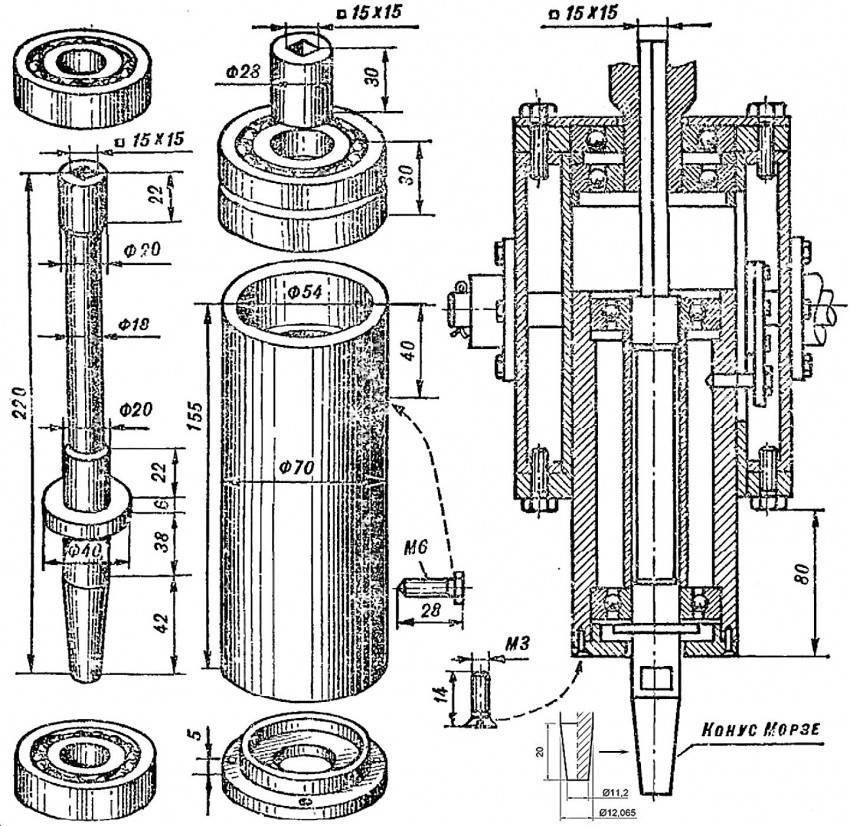

Устройство настольного вертикально-сверлильного станка показано на рис.:

Устройство настольного вертикально-сверлильного станка

Его основные модули станина, колонна, консоль и стол для детали. Составные части основных узлов слегка выделены цветом, а их компоненты цветами поярче. Простейший стол (не считая деревянного чурбака) – тиски. Стол поворотно-сдвижной позволяет кроме сверловки производить также некоторые фрезеровочные операции. Станина как правило наглухо крепится к верстаку или др. надежной опоре.

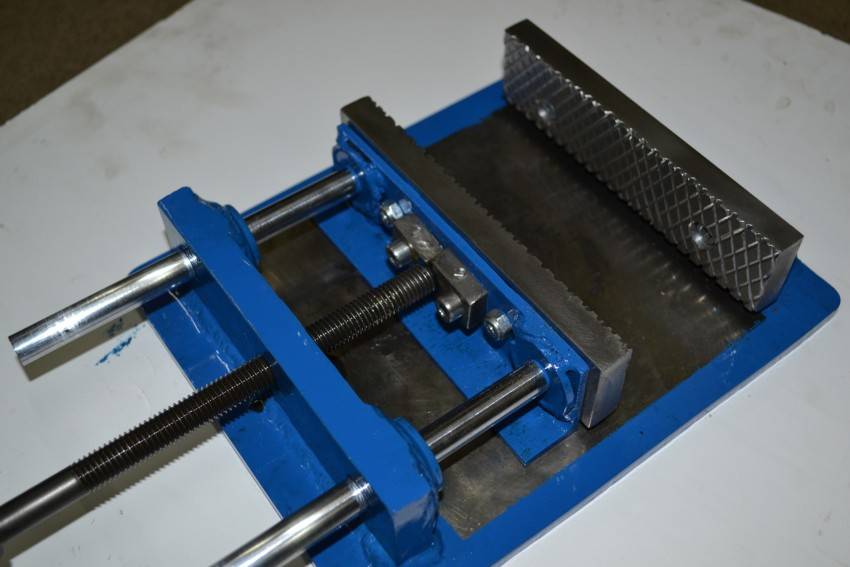

Винтовой зажим – фиксатор консоли сверлильного мини-станка

В работе консоль при помощи подъемно-поворотного механизма ползуна устанавливают в требуемом положении сообразно размерам и конфигурации обрабатываемой детали, и фиксируют. Подача шпинделя на рабочий ход осуществляется отдельным механизмом подачи. В любительских и промышленных для домашнего пользования конструкциях подъемно-поворотный механизм это чаще всего рука оператора, а фиксатор – винтовой зажим ползуна, см. рис. справа; по ТБ то и другое допустимо. Но что непременно должно быть в конструкции сверлильного станка по требованиям тех же ПБ, так это отбойное устройств или просто отбойник: если бросить рукоять подачи, шпиндель или каретка вместе с ним должны автоматически отскочить вверх до упора. В домашних сверлилках отбойник чаще всего пружина, установленная в подходящем месте, см. далее.

Особенности применения станков

Работа дрелью на весу при удержании инструмента только руками существенно ограничивает ее возможности. Вес инструмента и вибрация не позволяют жестко зафиксировать дрель в нужном положении. Но если продумать и сконструировать специальную станину, где она будет устойчиво крепиться, то обыкновенная ручная дрель превратится в профессиональное, почти промышленное оборудование.

Из дрели можно самостоятельно сделать такие виды станков:

  • сверлильный;
  • токарный;
  • фрезерный;
  • шлифовальный.

Причем после замены рабочего или режущего элемента станки становятся взаимозаменяемыми. Предусматривают функцию два в одном, например, сверлильный и фрезерный станок, токарный и шлифовальный. Все зависит от условий монтажа и потребностей владельца.

Мощность станков и их возможности будут зависеть от вида дрели (мощности ее электродвигателя), способу крепления, так как именно она в этом случае выступает главной рабочей частью оборудования.

Как сделать токарный станок своими руками

Изготовление своими руками небольшого токарного станка значительно упростится, если в вашей мастерской есть верстак с ровной и прочной рабочей поверхностью. В таком случае вам не придется тратить время и силы на поиск станины для своего токарного приспособления. Электрическая дрель, которая одновременно будет выполнять роль передней бабки и привода вращения, закрепляется на такой поверхности при помощи струбцины и хомута, фиксируемого на шейке инструмента.

Вариант станка с деревянной станиной

Теперь вам необходимо сделать упор, который будет выполнять роль задней бабки. Такой упор, устанавливаемый напротив закрепленного инструмента, можно изготовить из пары деревянных брусков и регулировочного винта, конец которого заточен под конус. Если вы на своем самодельном станке из дрели планируете обрабатывать не очень массивные заготовки из дерева, то зафиксировать такой упор на поверхности рабочего стола можно при помощи струбцины.

В качестве подручника, к опорной поверхности которого вы будете прижимать режущий инструмент, также можно использовать деревянный брусок. Его закрепляют на поверхности верстака при помощи струбцины.

Очевидно, что, используя доступные и недорогие материалы, можно изготовить своими руками простейший токарный станок, на котором успешно выполняются различные операции по дереву. Применяя такое нехитрое приспособление, сделанное на основе дрели, можно вытачивать из дерева различные детали: ручки для дверей и инструментов, элементы конструкции лестниц, декоративные изделия.

Схема и чертеж станка на основании из швеллера

Конструкция таких станков на основе дрели и варианты их исполнения могут быть различными

Чтобы не разбираться в процессе с нуля, можно найти в интернете фото наиболее подходящего вам устройства и сделать его своими руками.  Однако, по какой бы схеме вы ни делали токарное устройство из дрели, очень важно обеспечить максимально точную центровку оси вращения шпиндельного узла и конусного регулировочного винта, расположенного на задней бабке

Если вы собираетесь сделать станок, на котором можно будет выполнять токарные операции по металлу, а не только по дереву, то лучше изготовить его по всем правилам. В первую очередь, ориентируясь на конструкцию имеющейся дрели и размеры заготовок, которые будут обрабатываться на таком приспособлении, необходимо выполнить чертеж, подобрать для комплектации крепления определенной формы и типа. За основу чертежа можно взять фото подобных агрегатов, которые изготавливают для себя многие домашние мастера.

Станок в сборе
Станина
Крепление дрели к станине
Конструкция задней бабки
Фиксатор для заготовок из дерева
Опорная площадка

Самодельный станок для токарных работ, выполненный по всем правилам, представляет собой жесткую конструкцию, на которой не меняется взаимная центровка передней и задней бабок. Все подвижные элементы такого устройства, устанавливаемые на надежной станине, перемещаются по ее направляющим. Если приобрести или своими руками изготовить планшайбу, которая будет закрепляться в патроне дрели, на таком агрегате можно будет обрабатывать заготовки даже большого диаметра.

На самодельном токарном станке из дрели, все элементы которого фиксируются на жесткой станине, можно выполнять работы по металлу, но только по мягкому (сюда относятся сплавы на основе алюминия и меди). На таком станке обрабатывают заготовки, используя надфиль, напильник и наждачную бумагу, обернутую вокруг бруска. В этом случае будет вполне достаточно подручника, используемого для прижима инструмента. Если вы планируете работать и с токарными резцами, то без суппорта, перемещение которого в продольном и поперечном направлениях обеспечивает винтовой механизм, вам не обойтись.

Заводское токарное устройство для дрели, вроде изображенного на фото GRIZZLY H2669, обойдется примерно в 5000 рублей без доставки

Как из дрели сделать шлифовальную машинку

Существуют различные приспособления для ручной и механизированной шлифовки. Все их можно разделить на два основных вида.

  • Инструменты, выполняющие непосредственно саму обработку детали – ручные устройства, к которым относятся шлифблоки (колодки, бруски) и шлифовальные насадки на дрель или болгарку, представляющие собой всевозможные опорные тарелки и барабаны.
  • Устройства, обеспечивающие необходимое положение шлифовального инструмента относительно детали – направляющие, опорные поверхности и т.п.

К отдельному виду можно отнести приспособления для пылеотвода, которыми в силу обилия и вредности шлифовальной пыли также не стоит пренебрегать.

фото, видео, чертежи, шлифовальный станок своими руками

Шлифовальный гриндер своими руками: чертежи с размерами составляющих и алгоритм сборки

Гриндер это шлифовальный станок, которое имеет электрический привод и ленту с абразивным напылением. Такой станок используется для финишной обработки металлических, деревянных, а также полимерных поверхностей

Основное, на что нужно обратить внимание, собирая шлифовальный гриндер своими руками это выбор подходящих материалов

Ленточный шлифовальный станок своими руками: принцип действия

Отличительной особенностью подобного устройства является то, что оно имеет несложную конструкцию, которую может повторить любой желающий в домашних условиях. В состав такого шлифовального агрегата входят электрический двигатель, ролики и непосредственно рабочий инструмент – лента с абразивным покрытием. Полоса может иметь разную зернистость. Этот показатель подбирается в соответствии с назначением инструмента.

При сборке гриндера своими руками в домашних условиях стоит подготовиться и изучить принцип его работы. При включении агрегата запускается двигатель. Он имеет вал, который стыкуется с главным (ведущим) катком. Ролик начинает вращаться вокруг своей оси, воздействуя через абразивную ленту на второстепенные (ведомые) катки.

Шлифовка производится довольно просто при включенном аппарате. Для этого нужно приложить заготовку к движущейся абразивной ленте. Во время работы необходимо ориентироваться на положение рабочей полосы.

Изготовленная своими руками шлифмашина позволит проводить обработку заготовок из разных материалов. Такой агрегат имеет возможность устранения дефектов на поверхности металла, дерева, а также стекла. Используя гриндеры, зачастую регулируют катки, что позволяет выполнять обработку дефектов разной глубины.

Стоит запомнить, что при длительном использовании шлифовальная полоса изнашивается, что приводит к ее растягиванию. В подобных агрегатах данная проблема решается очень просто. Один из роликов прибора содержит специальный механизм, позволяющий натянуть ленту. Чаще всего такое приспособление устанавливается на ролик, расположенный между основным и второстепенным катком устройства.

Особенности конструкции гриндера

Рекомендуется принять во внимание все нюансы конструкции заводских устройств. Это позволит изготовить максимально эффективный шлифовальный настольный станок

Стандартная комплектация прибора такого типа включает в себя опорный столик. Помимо основного предназначения, данная поверхность выполняет еще одну вспомогательную функцию: используется для фиксации обрабатываемой заготовки.

В заводских аппаратах такой столик может поворачиваться относительно одной оси. Угол поворота, как правило, равен 90°. Это дает возможность шлифовки двух плоскостей заготовки (расположенных перпендикулярно) без изменения положения детали, зафиксированной на поворотной поверхности. При сборке простого гриндера своими руками можно сделать статичный столик. Это значительно упростит сборку, однако готовый агрегат будет обладать меньшей функциональностью.

Существуют и другие, не менее важные детали, которые входят в конструкцию подобных станков. Рассмотрим, какие еще конструктивные элементы в обязательном порядке должен иметь любой гриндер, используемый для шлифовки заготовок из разных материалов:

  • катки;
  • основание;
  • лента;
  • натяжной механизм;
  • защитная стенка.

Все эти детали довольно просто изготовить своими руками. Ленточная шлифовальная машина во время работы может производить пыль или искры. Это зависит от материала детали, обрабатываемой на таком станке. Из-за этого опытные мастера настоятельно рекомендуют пользоваться специальными очками. Кроме того, рекомендуется организовать защитную стенку, для изготовления которой применяется акриловое стекло.

Переносные агрегаты укомплектовываются корпусом, выполненным из стали. Стойка гриндера должна иметь отверстия, которые необходимы для фиксации аппарата на деревянной поверхности (посредством болтов). При выборе ленты стоит учесть, что ее длина зависит от мощности агрегата (и наоборот). Чем выше данный показатель, тем, соответственно, более мощным должен быть привод.

Как сделать гриндер своими руками: правила сборки

Перед началом самостоятельного конструирования шлифовального агрегата такого типа необходимо внимательно изучить последовательность действий, а также принять во внимание некоторые правила. Первым и наиболее важным этапом является подготовка к сборке гриндера

Рассмотрим, какие действия включает в себя этот пункт.

Изготовление шлифовального станка своими руками

Процесс создания станка мы состоит из создания его конструктивных элементов, а каждый создание каждого элемента мы подробно разберем, разбив на последовательные технологические операции. К каждой операции мы приложим фото, а в конце статьи поместим видео всего процесса создания шлифовального станка своими руками.

Основание (Рама и шпиндельная коробка) станка

Как отмечалось ранее – данный станок делается на база уже существующего (созданного ранее) сверлильного станка, поэтому, чтобы не дублировать информацию, предлагаем ознакомиться с технологией и процессом в соответствующей статье, там все детально описано. Таким образом, считаем, что рама и шпиндельная коробка уже готовы. Вот их внешний вид.

Шлифовальный стол

Шлифовальный стол имеет перевернутую П-образную конструкцию и довольно прост в изготовлении. Необходимо напилить следующие заготовки:

ДетальШирина х Длина х (Высота)Материал
Боковая стенка120 х 120Фанера 10 мм
Нижняя часть120 х80Фанера 10 мм
Элементы жесткости120 х 25 х 20Массив
Направляющая200 х 30х 40Массив
Столешница200 х 200Фанера 10 мм

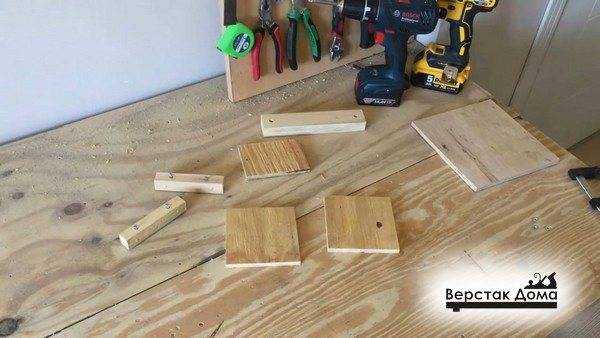

Теперь начинаем сборку.


Затем собираем основание стола. Для этого крепим саморезами боковые стенки в торец нижней части стола. Получается перевернутая «П-образная» конструкция.

Далее крепим к элементам жесткости столешницу с помощью саморезов.

Теперь пришло время установить направляющую. Она является силовым элементом, поэтому место ее соединения нужно промазать клеем и дополнительно прижать саморезами.

Должна получится вот такая конструкция.

Затем необходимо установить этот стол на основание с помощью прижимных элементов (проще говоря, дощечка с болтом по центру).

Устанавливаем их снизу основания, болтами наверх. Устанавливаем шлифовальный стол на основание (направляющей вниз) и фиксируем гайками.

Шлифовальный станок готов.

Виды сверлильных станков своими руками

Существуют различные виды сверлильных станков, сделанных в домашних условиях. Они различаются по: материалу изготовления, структуре, размерам.

И домашние мастера не перестают придумывать новые конструкции и подбирают размеры для сверлильных станков. Ведь не все изготавливают станки по уже готовым чертежам.

Вот некоторые самые популярные конструкции сверлильных станков:

Беспроводной станок из древесины. Эта конструкция хорошо подходит для портативного сверления больших изделий. Так как работа дрели в таком станке обеспечивается за счет аккумулятора, необходимо делать специальную деревянную коробку. Чертеж станка подгоняется самостоятельно под размеры встраиваемой дрели.

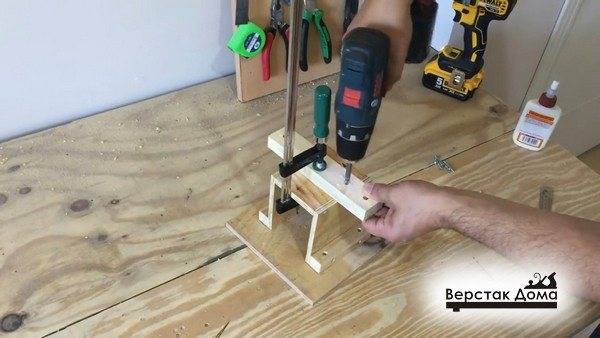

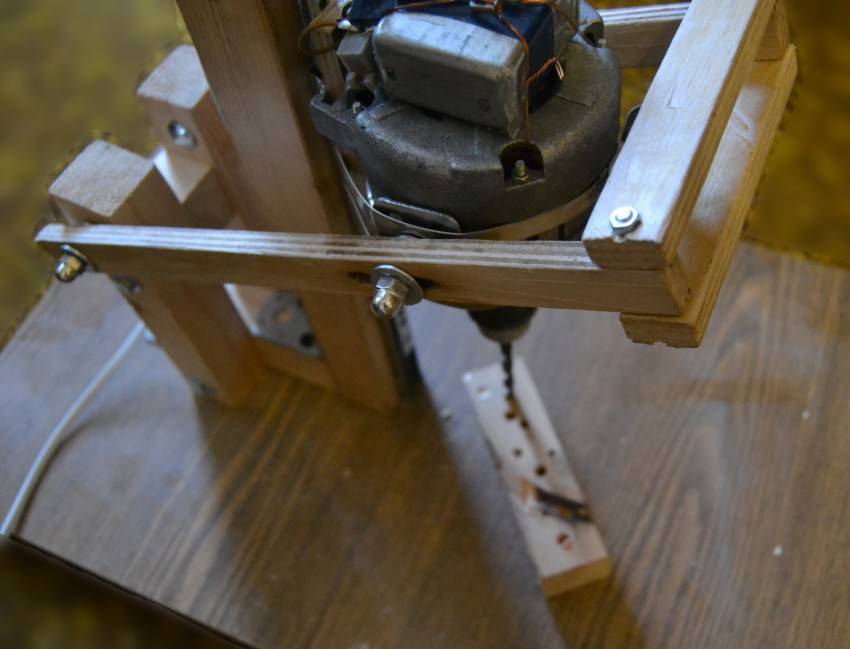

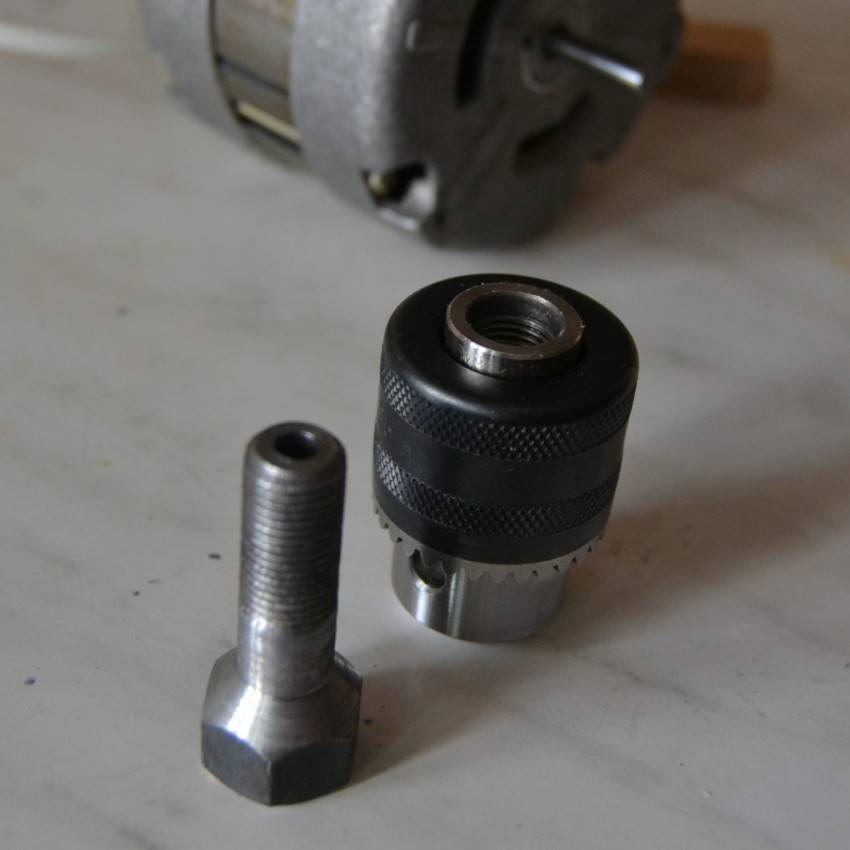

Мини сверлильный станок. Изготовление такого инструмента не отнимет много сил и времени. Данная конструкция считается наиболее экономичной, не требует большого количества материалов. Модель проектируется в зависимости от размера и формы дрели, закрепить саму дрель можно обыкновенными резиновыми жгутиками, либо кабельными стяжками.

Станок из пластиковых труб. Этот вариант хорош для тех, у кого после ремонта сантехники остались обрезки труб. В другом случае этот вариант является очень экономичным, так как трубы ПВХ стоят дешевле металла или дерева. Сделать его не так уж сложно, главное соблюдать пропорции и размеры.

Сверлильный

Сверлильный станок необходим для формирования отверстий в различных поверхностях – как плоских, так и многогранных элементах из дерева, металла, пластика, стекла. Диаметр отверстия и материал детали определяется типом используемого режущего элемента – сверла.

Принцип работы агрегата основан на том, что механизм, обеспечивающий крутящий момент режущего элемента (в нашем случае – дрель) располагается прямо перпендикулярно относительно обрабатываемой поверхности на специальной станине – закрепленном на стойке шпинделе. При опускании шпинделя сверло входит в поверхность и проделывает в ней отверстие.

Главное преимущество работы на станке перед ручной обработкой – отверстие получается более точным. Закрепленную дрель можно четко сфокусировать и направить в нужное место.

Фрезерный

Фрезерный станок используется для обработки металлических и деревянных заготовок с помощью фрезы – инструмента со специальными резцами, зубьями. Во время работы фреза, оборачиваясь вокруг своей оси, снимается с заготовки часть наружного слоя, придавая ей необходимую форму.

С помощью фрезы производят точильные и другие работы:

  • резку;
  • заточку;
  • торцевание;
  • зенкерование;
  • развертку;
  • нарезание резьбы;
  • изготовление зубчатых колес.

Токарный

Обработка деталей на токарном станке происходит за счет быстрых оборотов заготовки вокруг своей оси, которые обеспечиваются вращающимся от электродвигателя шпинделем, в данном случае – это патрон дрели. Режущий элемент подается вручную сбоку, перпендикулярно вращающейся заготовке, или же проникает внутрь, в зависимости от вида выполняемых работ.

Токарный станок используется для внутренней и наружной обработки металлических, деревянных или пластиковых деталей:

  • нарезания резьбы;
  • винторезных работ;
  • подрезки и обработки торцов;
  • зенкерования;
  • развертывания;
  • расточки.

Заготовка зажимается в станке между обеспечивающим крутящий момент элементом (насадкой в патроне дрели) и прижимной направляющей втулкой. Прижимная втулка размещается на специальных полозьях, и фиксируется в нужном положении гайкой. От длины полозьев будет зависеть размер заготовки, которую можно установить в агрегат.

Дрель же фиксируется в станине «намертво».

Шлифовальный

При помощи шлифовального станка производят зачистку различных поверхностей, делая их гладкими. Также шлифовка помогает менять форму заготовки, придавать ей нужный конструкционный вид, например, в деревообрабатывающей версии оборудования.

В качестве шлифующего элемента, как правило, используется наждачная бумага. В патрон дрели зажимается специальная насадка, которая имеет шероховатую поверхность – шлифблок.

Существуют насадки, предусматривающие замену шлифующего материала – лист наждачной бумаги фиксируется на их плоскую рабочую поверхность при помощи специальных «липучек», расположенных с тыльной стороны.

Процесс шлифовки производится за счет обработки заготовки вращающейся в патроне дрели насадкой со шлифующим покрытием. Благодаря абразивному напылению на наждачной бумаге она снимает с обрабатываемой заготовки часть ее поверхности.

При изготовлении станка дрель зажимается и фиксируется в станине в одном положении, а заготовка подается вручную.

Как сделать ролики для станка

Ролики, на которые помещается абразивная лента, могут быть подобраны из готовых образцов. Этот подход может быть реализован в том случае, если такая возможность существует. В большинстве случаев изготавливают ролики для гриндера своими руками. Их размеры колеблются от 70 мм до 150 мм. Он определяется шириной применяемой ленты. В этом случае используют следующий подход:

  1. Выбирают механизм натяжения ленты.
  2. Размеры каждого из роликов.
  3. Подбирают материал.
  4. Способы крепления.

Наиболее доступными материалами для изготовления роликов для гриндера считают дерево или фанеру, пвх заготовки, готовые подшипники. Для изготовления роликов из пвх трубы выбирают заготовку, у которой внутренний и внешний диаметр соответствует заданному на чертеже. Основным недостатком такого ролика является то, что при больших скоростях вращения происходит повышение температура. Поэтому полипропиленовый ролик может терять свою первоначальную форму.

Изготовление таких роликов из подшипников сводится к их подбору по внутреннему и внешнему диаметру. Профессионалы советуют выбирать подшипники не ниже шестого класса.

В отдельных случаях используют дерево. Например, можно изготовить ролики своими руками из фанеры. Вся конструкция получится достаточно лёгкая.

Все ролики должны устанавливаться вертикально. Даже незначительное изменение относительного положения приведёт к быстрому разрыву ленты.

Изготовление ленточной шлифмашинки своими руками + ()

Сделать ленточную шлифмашинку самостоятельно совсем не сложно, необходимо выполнить следующие этапы:

  • подобрать подходящие материалы и детали;
  • сделать надежную основу для закрепления инструмента;
  • установить подходящую столешницу;
  • закрепить вертикальные стойки с натяжителем и барабаном;
  • смонтировать мотор и барабаны;
  • закрепить наждачную ленту.

Чтобы обрабатывать довольно крупные детали и элементы необходимо изготовить крупную копию серийной шлифмашинки. Например, если взять электродвигатель мощностью 2 Квт или более мощный с частотой вращения ротора 1500 оборотов в минуту, то редуктор можно не ставить. Мощности такого двигателя вполне достаточно, чтобы вращать барабан порядка 20 см в диаметре и обрабатывать детали около 2 м.

Также можно использовать электрический двигатель от старой стиральной машинки. Станину в этом случае делают из толстого листа железа, подготовив место для установки мотора и тщательно закрепив его болтами для устранения вибрации. Конструкция такой машинки представляет собой 2 барабана, причем один из них зафиксирован, а второй может натягиваться и вращается на подшипниках вокруг оси. Основу для станка желательно выполнить из металла или нескольких листов толстой фанеры. Барабаны делают на токарном станке из ДСП. Лента нарезается из полотен наждачной бумаги шириной порядка 20 см и закрепляется на станине. Чем больше будут размеры стола, тем большие по размеру детали можно будет укладывать и обрабатывать в дальнейшем. Чертежи готовых изделий можно найти в сети.

Склеивание ленты

Современные изготовители абразивных материалов предлагают готовые к использованию ленты. Они могут быть в рулонах заданной величины или склеенные в кольцо. Обычно возникает необходимость изготавливать абразивную ленту для гриндера под конкретные размеры. Это производится путём склеивания полосы под конкретный размер. Для решения этой задачи потребуются следующие материалы:

  • тесьма для склеивания абразивных материалов;
  • клей;
  • жидкость для обезжиривания (бензин или уайтспирит);
  • струбцина или груз для сжатия склеенных частей.

Клеить ленту следует соблюдая следующую последовательность:

  1. Размечают полосу абразива по длине с учётом стыка, который делается под углом. Чем он больше, тем длина соприкосновения больше.
  2. Из тесьмы вырезают подложку необходимой длины. Она обеспечивает надёжность склеивания.
  3. Поверхности подготавливают к нанесению клея: зачищают наждачной бумагой и обезжиривают.
  4. Клеем покрывают подложку и часть ленты.
  5. Аккуратно прижимают подложку к абразивной ленте и скрепляют их между собой с помощью имеющихся инструментов.

Если склейка проведена аккуратно самодельная лента прослужит достаточно долго. По своим потребительским характеристикам она будет не хуже, чем произведенные образцы на предприятии.

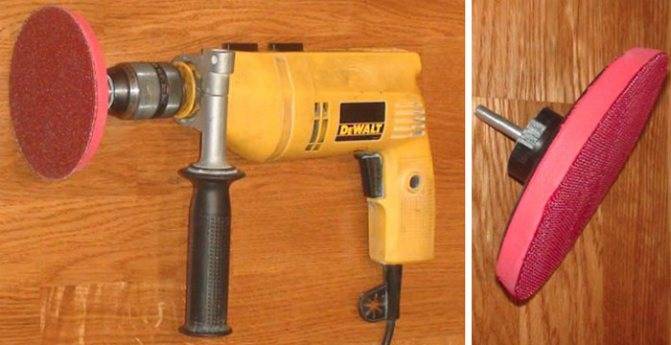

Тарелочная

Такая насадка для шлифовки бывает в двух исполнениях – пластик и резина. Более популярным считается второй вариант основания. С его помощью производится более щадящая обработка деталей. А следовательно, повреждения из-за чрезмерного нажима будут сведены к минимуму.

Полировочное основание таких насадок покрывает шлифовальная бумага, которая крепится за счет своего липкого слоя.

Основная сложность работы – невозможность держать инструмент строго перпендикулярно поверхности, что приводит к дефектам на обрабатываемой плоскости.

Для таких случаев производителями предусмотрена шлифовальная насадка на дрель с регулируемым углом крепежного штыря. Правда, стоимость такого устройства достаточно высокая

При выборе насадки следует обратить внимание на наличие мягкой прослойки между наждачным слоем и основанием. Это помогает избегать больших дефектов при шлифовке

От величины зернистости и жесткости наждачной бумаги будет зависеть сфера применения этого приспособления.

Это может быть и черновая, и финишная обработка деревянной, металлической поверхности. Еще одно интересное использование – ошкуривание стен после оштукатуривания или шпатлевания. Процесс достаточно пыльный, при работе обязательно потребуется применение СИЗ органов дыхания и зрения.

Варианты самодельных конструкций

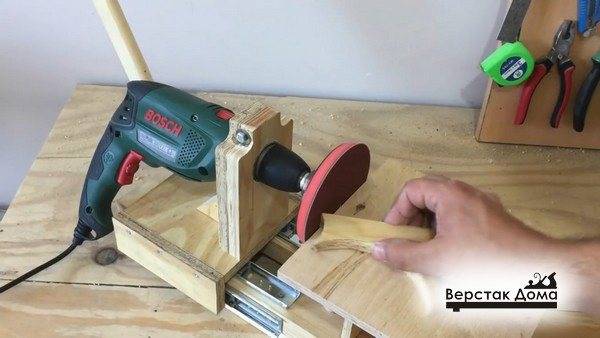

Сделать шлифовальную машинку своими руками несложно. Главное, чтобы она соответствовала видам работ, которые мастер планирует выполнять. С экономической точки зрения лучше взять комплектующие, находящиеся под рукой. Если составные части прибора придется покупать, то бюджет устройства, изготовленного своими руками, будет сопоставим с заводской моделью. При прочих равных условиях предпочтение лучше отдать промышленному инструменту, ведь его качество несоизмеримо выше.

Рассмотрим несколько приборов, сделанных своими руками. Возможно, какой-то из них подойдет именно вам.

Шлифмашинку из болгарки своими руками

Как следует из названия, болгарка предназначена для шлифования. Зачистные диски успешно справляются с грубой работой: снятием старой краски, удалением наплывов металла или следов коррозии. Для более тонкой очистки продаются специальные насадки из наждачного листа различной зернистости.

Модели для бытового использования работают в одном режиме, причем количество оборотов достигает 15 тыс. за минуту при среднем показателе в 11 тысяч. Такая скорость отлично подходит для распиливания материалов, однако для шлифовальных работ она велика.

Мотор болгарки обладает избыточной мощностью. Для полирования достаточно будет 300–400 Вт.

Шлифмашинка из болгарки будет обладать большим весом по сравнению с заводским инструментом, однако имеется возможность приспособить самоделку под себя, что повысит комфорт при шлифовке.

Для УШМ можно изготовить простую насадку, которая превратит аппарат в миниатюрную ленточно-шлифовальную машинку. В этом случае работы выполняются без защитного кожуха.

Если нет желания использовать приспособления, можно отрегулировать количество оборотов двигателя. Самостоятельная модернизация схемы потребует профильных знаний в электротехнике.

На профессиональных аппаратах можно выставить количество оборотов вручную, правда, их стоимость начинается от 200 долларов.

Делаем шлифмашинку из дрели

Из дрели своими руками можно собрать производительную ленточно-шлифовальную машину. В данном случае инструмент выступает в качестве привода. Сама конструкция проста и не требует значительных вложений. Для изготовления своими руками понадобятся следующие материалы:

  • металлические пруты с резьбой и без нее;
  • профильная труба;
  • фанера;
  • стальной лист;
  • подшипники;
  • метизы;
  • столярный клей.

Следует позаботиться о наличии слесарного инструмента, инвертора и приспособлений для распиливания металла.

Этапы выполнения работ:

Изготовление шкивов. Ведущий и ведомый шкивы предназначены для передачи крутящего момента от дрели к шлифмашине. Их изготавливают из фанеры.

Изменением диаметра можно получить нужный крутящий момент. Один шкив состоит из нескольких кругляков, которые соединяются с помощью столярного клея. В центре необходимо просверлить отверстия под стальные пруты. После высыхания клея заготовки дорабатывают, делая паз, который должен соответствовать ширине приводного ремня.

Изготовление ведущего и ведомого валов. Их также изготавливают из фанеры по аналогии со шкивами. Для них следует приготовить больше кругляков.

Собираем нижнюю часть. Для этого понадобится профильная труба. В первую очередь необходимо сделать крепления подшипников и соединить их. Это основа под рабочий вал.

Делаем верхнюю часть. К ней будет крепиться механизм натяжения.

Изготавливаем упорную часть из стального листа.

Установка привода

Обратите внимание: для нормальной работы лучше взять мощную дрель.
Финишные работы. Остается только установить шкивы, натянуть приводной ремень и собрать защиту

После этого собранное своими руками приспособление нужно покрыть краской.

Для мелких и точных работ лучше приобрести компактные насадки барабанного или тарелочного типа в зависимости от типа работ.

Самодельная шлифмашинка из компьютерного винчестера

Из старого жесткого диска можно собрать небольшое шлифовальное приспособление, главным преимуществом которого будет полное отсутствие вложений за исключением затрат на абразивные круги. Процесс изготовления своими руками выглядит следующим образом:

  1. Раскрываем корпус и удаляем все элементы, расположенные рядом с магнитным диском.
  2. По размеру верхней части накопителя вырезаем круг из наждачной бумаги нужной зернистости.
  3. С помощью двухстороннего скотча закрепляем бумагу на поверхности диска.
  4. Изготавливаем кожух, защищающий от пыли или абразивного зерна.
  5. Для запуска конструкции винчестер необходимо подключить к блоку питания компьютера.

Ударная дрель. Функции и настройка

Окончание статьи, начало: Здесь

Функции шлифовальной машины.

Дрель тем и хороша, что поменял насадку, и получил новый инструмент. Сейчас мы поговорим о применении Вашей ударной дрели в качестве мощного инструмента по обработке различных поверхностей.

Грубая обработка поверхности. Для зачистки деревянных и металлических поверхностей от краски, лака, ржавчины применяется специальная насадка на дрель, которая называется кордщетка чашеобразная витая. Выглядит она следующим образом:

При использовании кордщетки следуйте следующим рекомендациям: — Надежно зажимайте кордщетку в патроне. — Работайте всей плоскостью. — Не прижимайте кордщетку слишком сильно к поверхности. — Не превышайте обороты, указанные на кордщетке. — Надежно и крепко удерживайте дрель в руках.

Более мягкая обработка поверхности. Та же обработка, но более мягкая применяется другой кордщеткой. Так она выглядит, установленной в Вашу дрель:

Шлифовка поверхностей наждачной бумагой. Если Вам требуется ошлифовать какую-либо поверхность или деталь, например, убрать занозы с деревянного бруска, то, вырезав круг наждачной бумаги, и, насадив его на специальное приспособление (шлифовальный диск), Вы сделаете это с легкостью. Вот так выглядит приспособление установленное в дрель:

Однако, этим дело не заканчивается. Если Вам некогда, или Вы не хотите сами вырезать круги из наждачной бумаги, а затем одевать их на приспособление, то можете купить самоклеющиеся шлифовальные диски для дрели. Правда, в этом случае Вам нужно приобрести другое приспособление, называемое «тарелка опорная шлифовальная». Вы берете тарелку, приклеиваете на липучку к ней шлифовальный диск и устанавливаете в дрель. Все, можно приступать к шлифовке:

Фантазия мастера очень богата. Ниже представлена насадка, называемая «диск лепестковый радиальный». Каждый лепесток такого диска выполнен из наждачной бумаги. Тоже применим для шлифовки после установки в дрель:

Полировка поверхностей губкой. Совместно с опорной тарелкой, рассмотренной выше, применяется также полировальная губка. Полировальная губка с помощью липучки закрепляется на опорной тарелке. Данную насадку Вы устанавливаете в дрель. Все, инструмент для полирования готов. Вы берете полировальную пасту, наносите ее на полируемую поверхность, далее включаете дрель и начинаете с помощью губки, закрепленной на дрели втирать полироль:

Заточка ножей. В магазинах можно также встретить радиальный точильный камень для дрели, который можно использовать, например, для заточки ножей. Вот так точильный камень выглядит, установленным в дрель:

Функции шуруповерта.

Классический шуруповерт. Дрель с плавным запуском, успешно может применяться в качестве шуруповерта на медленных оборотах. Для этих целей на дрель используется специальная насадка «держатель бит». Держатель устанавливается в дрель, а далее, в него устанавливается соответствующая бита под саморез

Таким способом Вы можете с успехом быстро закручивать большое количество саморезов, что конечно же важно во время ремонта. Если Ваша дрель обладает реверсом, значит Вы можете эти саморезы и выкручивать

Если Ваша дрель обладает ударным импульсным моментом, то она может выкручивать даже совершенно древние и давно застрявшие в стене саморезы, у которых сточена прорезь под отвертку. Поэтому очень рекомендую поискать дрель с этой дополнительной функцией.

Шуруповерт для труднодоступных мест. Бывают случаи, когда закрутить или выкрутить винт достаточно сложно (мастера говорят «не подобраться» к винту).

Функциональные особенности шпиндельного шлифовального станка

Во время торцевой обработки деревянных заготовок особые требования предъявляются к качеству шлифовки. Сделать их ручным методом проблематично и зачастую это приводит к появлению дефектов. Для этих целей лучше всего применять шпиндельный шлифовальный станок, сделанный своими руками.

В отличие от других видов деревообрабатывающего оборудования, эта установка имеет большие размеры. Это обусловлено спецификой ее конструкции. Она состоит из силового агрегата, шпинделя и опорной рамы. На последнюю монтируются вышеописанные компоненты. Шпиндель располагается вертикально, на его поверхности крепится наждачная бумага. Для поточного производства применяется осцилляционный шлифовальный станок. Разница заключается в дополнительном движении шпинделя по вертикальной оси. Это обеспечивает максимальное качество обработки.

При изготовлении подобного оборудования своими руками наличие осцилляционного шпинделя не предусматривают. Это обусловлено возможными проблемами и трудоемкостью работы.

Основные характеристики шпиндельного шлифовального станка, которые можно сделать своими руками:

  • параметры электродвигателя. Оптимальная мощность составляет от 0,6 до 2 кВт. Скорость вращения — 2000 об/мин;
  • диаметр шпинделя. Рекомендуется сделать несколько съемных моделей, устанавливаемых на вал двигателя. Диаметр может варьироваться от 20 до 180 мм. Чем больше этот показатель, тем быстрее будет проходить обработка;
  • масса рабочего стола. Во время эксплуатации шифровального станка, сделанного своими руками, неизбежно появятся вибрации. Для их устранения рекомендуется увеличить массу рабочего стола либо выполнить жесткий крепеж к другой рабочей поверхности.

Размер столешницы напрямую зависит от габаритов заготовок. При обработке небольших деталей понадобится площадка 50*50 см. Если же их размер будет велик — необходимо сделать большую столешницу.

Заводские модели с осцилляционным узлом стоят около 20 тыс. рублей. Поэтому нужно заранее продумать целесообразность самостоятельного изготовления.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
