Как правильно подключить электросчетчик однофазный своими руками: подробная инструкция

Какой счетчик выбрать?

Выбор счетчика электронного или индукционного зависит от потребительских способностей. Для начала необходимо определиться с классом точности. Класс 0,5-1 значительно дороже, нежели 2,0. Для бытовых нужд достаточно класс точности 2,0. Счетчики с высоким классом необходимы только на промышленных предприятиях

Для снижения себестоимости прибора учета производители ставят более дешевые комплектующие, поэтому не стоит заострять внимание на самые дешевые счетчики, т. к

электроэнергия должна учитываться точно и без помех.

Популярные производители

Существую три основных производителя, выпускающих качественную продукцию учета электрической энергии.

К ним относятся:

  1. Меркурий. Он выпускает такие модели, как 201 и 200. Модель 200 предназначена больше для промышленных целей. Меркурий в рейтинге заработал 9,6 балла из 10.
  2. Энергомера. Этот производитель занимает второе место в рейтинге 9,4 балла из 10. Он производит модели 101 и 102. Последняя модель 102 предназначена для установки на промышленных предприятиях.
  3. Нева. Производитель выпускает модель 103 1so, предназначена для бытовых целей и установки на улице.

Монтаж щитка

Щиток для счетчика и автоматики состоит из 2 частей: наружная защитная крышка с дверкой и внутренняя часть с 1 или несколькими рейками, а также нулевая шина, так как по правилам питающий ноль распределяется между всеми отходящими проводами именно с ее помощью.

Со щитка надо снять верхнюю панель, открутив 4 болта. Затем — монтаж на стену. Не должно быть перекосов, при разметке и фиксации. Высота счетчика по ПУЭ внутри помещений — 0.8–1.7 м от пола для удобного снятия показателей, визуального контроля табло. Как правило, оснащение ставят на уровне глаз – 1.6–1.7 м. Далее, крепим к стене, используя, в зависимости от ее материала, дюбели по бетону, гипсокартону, саморезы (винты) по дереву.

Правильная установка электрического счетчика обязательно осуществляется по правилам, содержащимся в нормах ПУЭ, которые гласят, что такие приборы, как автоматы, размещаются за пределами квартиры (общий коридор, лестничная клетка). Соответственно, такое же расположение наиболее целесообразное для учетного устройства.

Установка в сложных условиях

Как своими руками подключить автоматы, электросчетчик на даче, в сложных условиях, например, на столбе, осуществляется по обычным правилам. Используют щитки для наружной установки, защищенные, часто они из металла.

Установка электросчетчика в частном доме на столбах, улице подразумевает выполнение следующего (ссылки на ПУЭ):

  • кабели на столбе в защитной оболочке, коробах, каналах;
  • шкаф запирающийся, с окошком на уровне циферблата (п. 1.5.30);
  • до коробки зажимов 0.8–1.7 м. Может быть меньше 0.8 м, но не менее 0.4 м. Высоту в сторону увеличения иногда по указаниям специалистов энергосбыта увеличивают, если есть техническая необходимость для защиты оснащения и при подобных обстоятельствах;
  • щиток с подогревом, если электроэнергию вырабатывает генератор электростанции (п.1.5.30) с защитой не хуже IP X4. Впрочем, правило по подогреву застарелое — если температурный режим изделия допускает, то можно ставить и без этой опции. Например, Меркурий 206 может работать при −45… +45° C;
  • вводный автомат на расстоянии не меньше 10 м (п.7.1.36 и 1.5.36);
  • заземление для металлических шкафов обязательное (обычно это штырь, вбитый в землю);
  • после счетчика в доме — вводное УЗО номиналом до 300 мА (п. 7.1.84).

Способы крепления и как установить электросчетчик в частном доме на нестандартных конструкциях любые, обеспечивающие ровное положение, устойчивость, надежность, опору: металлические хомуты, кронштейны, рамы, толстые монтажные полосы с зажимами.

Полезные советы

На самом деле необходимо отметить, что подключить счетчик учета электроэнергии своими руками – проблема небольшая

Но вот на что еще хотелось бы обратить ваше внимание

Многое будет зависеть от правильно проведенного монтажного процесса. Если распределительный ящик уже установлен, то сам счетчик установить и закрепить внутри него будет просто. Обычно они крепятся на три самореза или на DIN-линейку, все зависит от конструкции прибора. Но в любом случае придется поработать перфоратором. Кстати, DIN-линейки продаются в магазинах, нужно только подрезать ее под определенный размер и закрепить двумя или тремя саморезами.
Существует оптимальная высота установки счетчиков – это 1,6-1,7 м. Хотя это не жесткое требование, можете устанавливать там, где хотите.
Перед проведением монтажных работ отключите общий автомат подачи электроэнергии. То есть, обесточьте сеть дома полностью.
Если используется для сборки схемы подключения медный многожильный кабель, то его концы обязательно надо пропаять или установить специальные наконечники обжимного типа. Это увеличит плотность контактов. Но лучше для этих целей использовать жесткий одножильный провод, к примеру, ПВ-1

Обратите внимание, что провод ПВ имеет одноцветную окраску, поэтому фазные и нулевые провода надо будет как-то обозначить. К примеру, разноцветной изолентой.
Если в распределительный щит устанавливаются защитные приборы¸ то необходимо оставить для них место.
Если распределительный щит устанавливается на улице, то необходимо на входном и выходном кабеле установить специальные резиновые манжеты, которые обеспечат герметичность ящика

Обычно манжеты дополнительно затягиваются резьбовым патроном.
В современных однофазных счетчиках клемма – это два зажимных винта. Чтобы подключение было проведено правильно, необходимо конец провода вставить в клемму, затянуть верхний винт, проверить надежность крепления подтягиванием провода вниз, затем затягивается нижний винт, после чего опять проводится подтяжка рукой вниз.
В этой схеме подключения электросчетчика последним соединяется кабель нагрузки, который отходит от автоматов внутрь помещений.
Как только сборка будет закончена, можно приглашать представителя энергоснабжающей организации. Обратите внимание, что счетчик ставится именно для них, и поэтому они и берут его на учет. Представитель должен проверить, правильно ли проведен монтаж, все ли нормы соблюдены. Если все соответствует правилам, то прибор ставится на учет, для чего он пломбируется.

Есть в этом вопросе один момент, который касается коммунальных квартир. Так вот электроснабжающая организация берет на контроль только один счетчик на всю квартиру. Внутренние приборы и их работу она не учитывает. Так что их показания на совести хозяев комнат.

  • https://ProFazu.ru/elektrooborudovanie/schetchiki/kak-podklyuchit-elektroschetchik.html
  • https://StrojDvor.ru/elektrosnabzhenie/kak-pravilno-podklyuchit-odnofaznyj-schetchik-elektroenergii-sxema/
  • https://ProFazu.ru/elektrooborudovanie/schetchiki/trehfaznyj-schetchik.html
  • https://kurs-ufa.ru/podklyucheniya/podklyuchenie-odnofaznogo-schetchika-elektroenergii.html
  • https://elektrik24.net/elektrooborudovanie/izmeritelnoe/schyotchiki/trehfaznye/shema-podklyucheniya.html

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

  • Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
  • Закрепляется на высоте 0,8-1,7 м.
  • Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм 2 (для однофазной сети это ток 25 А, что сегодня очень мало).
  • Проводники используются изолированные, без скруток и ответвлений.
  • При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

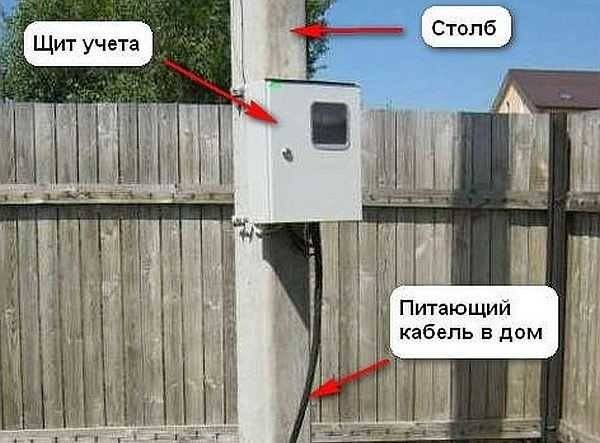

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Типы приборов

При всем многообразии электросчетчиков, их можно разделить на две основные группы:

Индукционные электросчетчики, пожалуй, знакомы каждому с детства. Черный корпус, прозрачное стекло, за которым видно, как вращается колесико, а на специальных барабанах указывается расход.

Класс точности этих приборов довольно низок — превышает 2.0, при этом при малых нагрузках погрешность увеличивается. Также высок уровень потребления энергии самими счетчиками.

Такие аппараты могут учитывать многотарифность и хранить учетные данные.

К ним практически невозможно незаметно подключиться. Несмотря на свои преимущества, они стоят намного дороже механических аналогов и не защищены от перепадов напряжения в сети.

Основные технические требования к установке

Все работы должны производиться при обесточенной сети, отключение делают на главном распредщитке, ВРУ. Наличие напряжения проверяют обычным мультиметром, вольтметром, указателями (отвертками-индикаторами).

Пред тем как установить электросчетчик, надо хотя бы в общем ознакомиться с нормами по проводке. Сечение жил ввода в квартиру по п. 7.1.34 ПУЭ должно быть не меньше 2.5 мм², материал — медь. Стандартно используют 6 мм².  Но это не строго фиксированная характеристика — ее значение зависит от совокупной мощности электроприборов в доме.

Если предполагаемое потребление всех одновременно включенных устройств составит до 10 кВт, то потребуется 6 мм². Если есть мощные водогреи и подобные агрегаты, мощность которых может достигать 5 и больше кВт, то подбирают большее сечение, оборудуют трехфазную сеть. В любом случае рекомендовано брать жилы с запасом около 20 %. Но надо смотреть, чтобы вводной кабель не слишком превышал толщину внутренней проводки, так как это может быть небезопасно. Электросчетчик в квартире, его номинал также должен соответствовать токовым нагрузкам с запасом.

Уже действующую алюминиевую проводку в старых зданиях использовать разрешено, но она менее качественная, более ломкая: ток для меди 8 А/1 мм, для Al — 10 А/1 мм; 2.5 мм² первой соответствует около 4 мм² второй. Скрутки и пайки на жилах ввода не допускаются. Не надо путать сечение (в квадратах) и диаметр проводника — это разные понятия, хотя иногда они обозначаются значком ∅.

Подготовительные работы

Перед тем, как подключить счетчик электроэнергии, необходимо провести подготовительные работы. Установить бокс, в котором будет монтироваться все оборудование.

Большая часть современных счетчиков является модульными. Это значит, что их установка производиться на специальную монтажную рейку, что существенно облегчает и упрощает процесс монтажа. Так же, модульными являются и бытовые серии защитного оборудования, сюда относятся:

  • автоматические выключатели
  • УЗО (устройства защитного отключения)
  • дифференциальные автоматы
  • различные переходные клеммы и нулевые шины
  • ограничители напряжения
  • индикаторы напряжения

Они устанавливаются в специальные боксы, изготовленные из специальной негорючей пластмассы. Эти боксы, могут быть навесными и встраиваемые, иметь различные размеры, которые зависят от количества установочных мест внутри щита.

Бокс используемый в примере, навесного исполнения, рассчитан на 24 установочные позиции, имеет две дин рейки по 12 мест. Дин рейка — металлическая пластина, на которую монтируется модульное оборудование.

Бокс состоит из двух основных частей:

  • наружная — защитная крышка с дверкой
  • внутренняя, — в комплектацию которой входят, одна или несколько дин реек, их количество зависит от того, на сколько установочных позиций рассчитан бокс. И нулевая шина, предназначенная для распределения питающего нуля, между всеми отходящими проводами.

Переходим, к подготовке бокса к монтажу. Снимаем верхнюю крышку. Для этого необходимо открутить 4 винта крепления наружной крышки.

Перед нами, внутренняя часть бокса. Как видно на ней имеются две, упомянутые выше дин рейки.

И нулевая шина.

Монтируем бокс на стену. Стоит отметить, что согласно требований ПУЭ (правила устройства электроустановок), высота установки счетчика внутри помещения, должна соответствовать определенным размерам, 0,8-1,7 метра от пола. Такие требования обусловлены тем, что бы контролер или пломбировщик, обслуживающей электрической организации, имел возможность, снять показания счетчика без применения табуреток и стремянок. Оптимальной высотой установки, является высота уровня глаз среднего человека, 1,6-1,7 метра.

В зависимости от материала стены, используем необходимые крепления, дюбеля по бетону или саморезы по дереву.

И так, бокс установлен. Переходим к монтажу модульного оборудования.

Схема подключения электросчетчика: пошаговая инструкция

  • В первую очередь нужно определить сеть однофазовая или же трехфазовая. Исходя из полученной информации, определяем количество выключателей;
  • В щиток устанавливаем счетчик. Причем в данном случае нужно использовать именно те крепления, которые подойдут как для щитка, так и для счетчика;
  • Обязательно нужно будет установить автоматические выключатели. Они устанавливаются на дин рейку, но в качестве крепежного элемента используется подпружиненная защелка. Рейка должна быть предварительно зафиксирована винтами, исключительно к опорной изоляции;
  • В обязательном порядке нужно будет произвести процесс установки заземляющей и защитной шины. Они крепятся также к дин рейке. Но, в определенных случаях крепление осуществляется изоляторами непосредственно в корпусе защитного щитка. Сам же процесс фиксации выполняется при помощи специализированных гаек. Шины должны быть расположены таким образом, чтобы практически полностью исключить возможность замыкания проводов. После чего, сначала подключается нагрузка на выключатели, далее нужно будет произвести полное подключение учетного приспособления. Запомните, что производить процесс подачи энергии можно исключительно в том случае, если вы установили автоматы;
  • Фаза должна быть пущена на нижние зажимы выключателей. Также производим соединение нуля с нулевой шиной, к шине заземления нужно будет подключить провод заземления. Тут нужно выполнить все работы крайне внимательно и аккуратно, так как такое подключение является основополагающим;
  • Обязательно нужно будет установить специализированные перемычки. Они по сути должны осуществить своеобразное соединение зажимов сверху автоматов. Отметим, что такие перемычки следует также приобрести заранее, причем, их приобретение лучше всего осуществлять в специализированных магазинах, где вам будут предложены высококачественные и надежные варианты. Старайтесь исключать возможность приобретения материалов для установки счетчика на рынке, так как такие приобретения чреваты существенными последствиями в дальнейшем. Количество перемычек определяется по количеству автоматов;
  • Совершаем действия по подключению счетчика к нагрузке. В данной ситуации, третий зажим учетного приспособления — выход фазы, следует соединить с верхним зажимом автомата. После проведенных действий следует произвести подключение выхода ноль, с нулевой шиной. Выход ноль представлен в виде четвертого зажима учетного приспособления;
  • После проведенных действий нужно будет произвести процесс закрепления щитка исключительно на ранее подготовленном месте на стене. Учитывайте, что данное расположение не должно быть слишком низким, иначе, вам будет крайне неудобно отслеживать показания счетчиков;
  • Следующим шагом считается нахождение заземления и фазы ноль. Если заземление отсутствует, то нужно будет каждую жилу проверить специализированным приспособлением. Если же заземление присутствует, то особых сложностей с определением жилы не возникнет, так как она помечается зеленым цветом;
  • По всему помещению нужно будет отключить энергию. Провод нуля нужно будет соединить исключительно с третьей клеммой счетчика. Что касается кабеля фазы, то он подключается к первой клемме;
  • Обязательно нужно будет проверить работоспособность счетчика на холостом ходу, после чего, осуществляется процесс постепенной подачи нагрузки.

После всех произведенных работ, по сути, счетчик является подключенным. Тем не менее, вам обязательно нужно будет обратиться в компанию, которая осуществляет предоставление электроэнергии именно в ваш район. В данном случае, вы составляете дополнительное заявление на проверку и опломбирование. Если счетчик установлен правильно, то специалисты проводят процесс опломбирования, и вы можете пользоваться результатами своих трудов. Если же в ходе проверки окажется, что счетчик подключен неграмотно и неправильно, то формируется необходимость проведения новых работ по передподключению, причем лучше всего в данной ситуации воспользоваться услугами специалистов, которые смогут все работы выполнить грамотно и правильно за считанные часы.

Зажимное устройство для проводов орех

Такое устройство представляет собой просто зажим для кабеля, имеющий внутри две пластины и несколько винтов для утяжки, обычно по углам. Достаточно провода прикрутить к самой пластине. После чего сверху надеть оболочку из карболита.

Зажим под названием Орех

Оценка. Отличный вариант как соединить любые электрические провода в распределительной коробке, большого и среднего размера. Определённо, эти виды изделий достаточно удобны и имеют высокую степень защиты. Дает возможность быстро подсоединить провод к колее толстому по сечению и при этом не разрывая его.

Недостатки. Габариты позволяют проводить монтаж только в просторных распределительных коробках, щитах. Со временем расслабляются винты.

Совет: Выбирая фурнитуру и метод, помните следующее:

  • Работать необходимо только изолированным инструментом, применять защитные средства.
  • На щитке отключения или счётчике обязательно вывесить предупреждающую табличку, «не включать».
  • Подключение электроприборов проводить согласно приложенным инструкциям.

Рассмотрев основные виды соединения проводов, вы без проблем подберёте нужный вариант. А имея под рукой нехитрый инструмент и схему, самостоятельно сможете её смонтировать. Более подробно как произвести монтаж электрического щитка правильно.

Видео на тему правильное соединение проводов

Видео: Основные типы клемм для соединения электрических проводов

Правила и секреты работы с гипсокартоном

Причины появления бликов на потолке и как от них избавиться

8 способов установить маячки для стяжки пола

В недалеком будущем все электросчетчики будут электронными

Очень важным преимуществом электронных счетчиков является возможность многотарифного учета, что позволяет включать мощные потребители энергии (стиральные и посудомоечные машины, водонагреватели) во время действия сниженного тарифа и тем самым экономить средства. Кроме этого, в некоторых моделях есть возможность дистанционного считывания показаний и программирования через различные интерфейсы: инфракрасный порт, RS-485, GSM, CAN и другие.

Если планируется установка электросчетчика на улице, то лучше выбирать электронный счетчик, снабженный электромеханическим отсчетным устройством. При низких температурах жидкокристаллические дисплеи перестают отображать информацию, хотя счетчик исправно подсчитывает потребленные киловатт-часы.

Металлический шкаф для электросчетчика

В качестве мер по защите в случае, если электронный электрический счетчик был установлен на столбе, обустраивается специальный металлический ящик для него. Такой ящик устанавливается еще перед монтажом счетчика и имеет специальное смотровое окошко (для беспрепятственного снятия показаний).

Металлический ящик выполняет сразу несколько функций, а именно:

  • Защиту от вандализма и краж. Чтобы ящик выполнял эту функцию, его надежно закрепляют на столбе и снабжают запорным механизмом;
  • Защиту от воздействия влаги, что позволяет существенно увеличить эксплуатационный период прибора учета электроэнергии;
  • Защиту от переохлаждения. Если температура окружающего воздуха снижается ниже нулевой отметки, то прибор учета может начать работать некорректно. Погрешность измерений может быть существенной, что скажется на суммах платежек за поставленное потребителю электричество. Из этого следует, что хорошая теплоизоляция шкафа для электросчетчика – это мера, направленная на обеспечение правильной работы прибора учета.

Провода от электросчетчика скрывают в специальной защитной металлической трубе. Распределительный щиток с автоматами целесообразно оставить в доме, а на столб вынести один защитный автомат.

В заключение следует отметить, что установка и подключение электросчетчика не является очень сложной процедурой, однако, не имея опыта проведения подобных работ, не следует выполнять их самостоятельно.

Лучше обратиться к специалистам, поскольку от того, насколько правильно установлен счетчик, зависит электроснабжение всего дома, а также работа всех имеющихся в нем электрических приборов. Кроме того, не следует забывать и о собственной безопасности при проведении установки электросчетчика на уличном столбе.

В дополнение к вышесказанному, мы предлагаем ознакомиться с видеоинструкцией, которая поможет при сборке управляющего щита для установки электросчетчика на улице на столбе.

Подключение однофазного счетчика электроэнергии

Однофазные счетчики для домов и квартир, изготавливают прямого включения, т.е. без дополнительных понижающих трансформаторов тока.

Ничего сложного в подключении однофазного счетчика нет, перед установкой счетчика внимательно изучите документацию, инструкции, примеры подключения схем однофазного счетчика и т.д.

  • Чтобы правильно подключить однофазный счетчик, нам, в первую очередь, понадобится схема однофазного счетчика, которую можно отыскать:
  • Документация, которой комплектуется электросчетчик – это паспорт, инструкция или формуляр на счетчик, где указываются все характеристики, заводской номер, даты выпуска и поверки счетчика, и конечно — сама схема однофазного счетчика.
  • Дополнительно в комплект документов на счетчик может входить и руководство по эксплуатации, в котором также будет указана схема однофазного счетчика.
  • В обязательном порядке, на обратной стороне клеммной крышки любого электросчетчика, будет нанесена схема однофазного счетчика.

Изучив схему однофазного счетчика «на бумаге», обратимся непосредственно к самому электросчетчику.

  1. Простой однофазный счетчик имеет 4 контакта на клеммной колодке:
  2. клемма №1 – ввод фазы от внешней сети (к дому или квартире);
  3. клемма №2 – выход фазы (внутрь дома или квартиры);
  4. клемма №3 — ввод нуля от внешней сети (к дому или квартире);
  5. клемма №4 — выход нуля (внутрь дома или квартиры).

В такой же последовательности и подключаем провода к контактам нашего однофазного электросчетчика, не забыв, отключить автомат, пробки или рубильник, который установлен перед однофазным электросчетчиком, если у вас вводной кабель (провод) сразу приходит на счетчик, в этом случае, необходимо отключать линию.

При замене старого однофазного электросчетчика, если вы решили заменить его самостоятельно или позвали друга-соседа-электрика, как минимум, сделайте звонок в вашу сетевую компанию, управляющую компанию, ТСЖ и узнайте, что нужно сделать, чтобы заменить однофазный счетчик. Главный вопрос — кто будет срывать пломбу со старого счетчика.

Если вы сорвете пломбу со старого электросчетчика, и установите новый, и только лишь после этого сообщите об этом в электросети, могут возникнуть серьезные проблемы. Вас могут обвинить в воровстве электроэнергии (сорвана пломба) и выставят крупный штраф.

Схема подключения счетчика электроэнергии однофазного

Схема однофазного счетчика, когда перед счетчиком установлен вводной автомат. Так должно быть по ПУЭ, но если вводной автомат нельзя опломбировать, сетевая организация не разрешит такую схему подключения счетчика.

Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Этот вариант подключения электросчетчика применяется, если нет возможности опломбировать вводной автомат. Кабель (провод) подключается напрямую к электросчетчику, клеммная крышка пломбируется и нет возможности хищения электроэнергии.

Подключение счетчика электроэнергии своими руками

Если говорить об однофазном счетчике, то в этом случае относительно мощностей и напряжений производимых непосредственно на подстанции электроэнергии используется только третья часть, если так можно выразится. Все дело в том, что промышленные электрические генераторы имееют три обмотки и в итоге три фазы.

Однофазный счетчик электроэнергии и вся последующая схема фактически подключается только к одной из трех фаз. Какой? Да, любой! Здесь главная задача у проектантов и тех, кто в последствии проводит монтаж сделать так, чтобы потребители по потребляемой мощности равномерно распределялись на каждую фазу. То есть если у соседа одна фаза, то вам другую, а третьему соседу третью!

Схема подключения для однофазного счетчика электроэнергии уже неизменна как миниум лет 40. Поэтому можете смело ее использовать если у вас есть счетчик, но нет к нему электросхемы подключения.

Далее приведена стандартная (действующая) схема подключения счетчика на 220 вольт, взята с крышки счетчика.

Приведены контакты в соответствии с реальным их расположением на счетчике (если смотреть с лицевой стороны) и входы и выходы на них: Ф — фаза, 0 — ноль, Г — ток с генератора электропроизводителя, то есть вход на счетчик, Н — нагрузка, то есть выход в вашу квартиру. 13 и 14 дополнительный выход для КИП (есть не на всех счетчиках, используется для снятия контрольных данных, измерений)

Этапы подсоединения

Установка электросчетчика

Изначально требуется подсчитать, сколько фаз в домашней электросети. Под них выбирается число автоматических выключателей. В дальнейшем устройство будет подключаться так:

  1. Крепление прибора в щитке специальными фиксаторами.
  2. Установка в короб рейки на изоляторы винтами.
  3. Монтаж автоматических выключателей на рейку и фиксация при помощи защелки.
  4. Фиксация шин земли и защиты на рейку или изоляторы в щитке так, чтобы между ними был промежуток.
  5. Подключение нагрузки на выключатели.
  6. Соединение автомата со счетчиком.
  7. Подключение нагрузки.
  8. Монтаж соединительных перемычек.
  9. Подсоединение счетчика к потребителям.
  10. Крепление щитового корпуса на стену.
  11. Осмотр проводов на правильность подключения.
