Как смастерить флюгер на крышу своими руками

Какой вариант выбрать

Сегодня можно найти в продаже огромное количество флюгеров, однако все они не отличаются креативом. Авторский флюгер, который владелец сделает самостоятельно будет смотреться намного лучше.

Сегодня можно выбрать из нескольких основных видов флюгеров:

Метеорологический — классический вариант для тех, кто уже давно не верит прогнозам. Изготовить такой вариант можно через профессиональную ковку. Такой прибор имеет собственное название — анемобарометр. Способен определить даже силу ветра.

Флюгер Вильде — на наконечнике имеет специальную пластину, которая указывает на силу ветра. Дополнительно прилагается роза ветров, которая укажет на направление.

Второе предназначение колеблющейся пластинки или прута с флажком — отпугивание птиц, которые жизнедеятельностью портят вид крыши.

Дымоходный — защитит трубу от задувания и лишней пыли.

Декоративный — несет часто символический характер, в данном случае правил нет, можно сделать любую конструкцию из подручных предметов.

Какой вариант выбрать решает каждый хозяин сам. Однако нельзя отметать полезное предназначение устройства. Чтобы устройство выглядело законченным и работало правильно, можно использовать актуальный чертеж флюгера.

Стальной флюгер

Из толстой листовой стали (2-5 мм) получится сделать флюгер крепкий и долговечный. При работе с материалом у мастера должны быть навыки, иначе сложно вырезать нужную конструкцию. Из оцинковки создают объемные указатели сторон света, которые потом окрашивают автомобильной эмалью.

Декоративные детали

Трафарет флажка флюгера в натуральную величину фиксируют двусторонним скотчем на стальном листе. Контур по краю в домашних условиях наносят методом кернения (точечно). Крепкое шило или узкое зубило ставят острием на рисунок. Аккуратно молотком бьют по рукоятке. Должны получиться вмятины одинакового размера, по которым заготовку обрабатывают электролобзиком.

Вырезав одну часть флажка флюгера, лист переворачивают. В домашних условиях действуют медленно, стараясь получить ровные, прямые края. Фигурку обрабатывают шлифовальной машиной или зачищают бумагой с мелким зерном.

Стрелку часто вырезают отдельно от флажка флюгера. Изготовить оперение и наконечник в домашних условиях легче трафаретным способом. Чертеж прикладывают к стальному листу, переносят контуры. Лобзиком вытачивают детали, тщательно шлифуют и приваривают к противоположным сторонам стержня.

Розу ветров для флюгера в домашних условиях легко сделать из прута. Две одинаковые стрелы соединяют к корпусу под углом 90 градусов. На концах устанавливают начальные буквы латинского алфавита или кириллицы. Литеры вырезают из стали трафаретным способом.

Поворотный механизм

Флюгер под порывами ветра должен двигаться, поэтому повторный механизм – важный элемент конструкции. Чтобы устройство реагировало на малейшее движение, надо подобрать чувствительный вариант. Вместо подшипника в домашних условиях используют металлический шарик, который идеально поместится между двумя соединяющими элементами.

Для создания поворотного механизма для флюгера берут два отрезка трубы разного диаметра. Элементы должны легко помещаться один в другой. Между частями оставляют зазор в 2 мм. Широкую деталь запаивают с одного конца, потом присоединяют флажок со стрелками.

Металлический флюгерИсточник pinterest.com

Труба меньшего диаметра – это стержень для установки розы ветров. Компонент закупоривают с одной стороны, открытым концом потом будут крепить к крыше. Внутрь большей детали заливают машинное масло, помещают металлический шар. Корпус устанавливают в остов.

Обработка конструкции

Чтобы флюгер прослужил долго, стальные элементы защищают от погодных капризов. В домашних условиях наждачной бумагой удаляют следы ржавчины и шероховатости. Очищенную поверхность покрывают двумя слоями автомобильной грунтовки, потом окрашивают.

Стальной флюгер можно красить эмалью для наружных работ. В домашних условиях отлично подойдут как аэрозольные варианты, так и недорогие масляные. Если надо надолго сохранить привлекательность металлической конструкции, то используют декоративную молотковую краску. Любой состав сохнет минимум 2 суток, после чего можно устанавливать на крышу.

Виды флюгеров

Народное поверье о том, что если встретить на улице трубочиста, то целый день будет сопутствовать удача, нашло свое отражение в флюгерах с контурами этого персонажа. Сегодня подобная встреча практически нереальна, поэтому привлечь удачу в свой дом можно, установив на крыше фигурку трубочиста с ветроуказателем.

Коттедж с многочисленными башенками и переходами можно украсить серией флюгеров, которые несложно сделать своими руками. Стилизованные изображения фигур из русского этноса прекрасно дополнят крыши строений, выполненных по народным мотивам.

Кот издавна считается охранником дома и его защитником от темных сил. Поместив флюгер в форме усатого мурлыки на крышу, вы сможете создать вокруг своего дома ауру доброты и умиротворенности.

Являясь символом Неба и Солнца, орел воплощает в себе силу и мощь, скорость и величие. Установленный над домом флюгер в виде этой гордой птицы может свидетельствовать о независимости владельца, показывать его социальный статус и высокое общественное положение.

Флюгер в форме коня подойдет целеустремленным людям с активной жизненной позицией. Те, кто в своей жизни руководствуется рассудительностью и благородством, смогут заявить об этом окружающим, воспользовавшись этим простым и изящным решением.

Грифон, установленный на крыше, может свидетельствовать о внутренней борьбе его хозяина со светом и тенью, о колебаниях между добром и злом. Кроме того, фигурка полульва-полуорла может говорить о силе, воинственности и бдительности владельца, а также защищать дом от злых сил.

Флюгер в форме древнерусской ладьи будет гармонировать с большим домом, обладающим множеством окон, дверей и лестниц. Устанавливая такую фигуру, хозяин домовладения сможет заявить окружающим о недюжинных умственных способностях и стремлении к новым знаниям.

Традиционно сова является символом мудрости и терпения, поэтому человеку, решившемуся установить такой флюгер, стоит задуматься, насколько его самосознание соответствует выбранному образу. И даже если в этом плане все окажется очень непросто, личная сова на крыше сможет дать толчок к самосовершенствованию.

Религиозные мотивы встречаются на флюгерах не так часто, поэтому, решаясь своими руками изготовить флюгер по мотивам Библии или Корана, задумайтесь о том, что вы хотите донести до окружающих подобным решением. На крайний случай, выберите какую-нибудь героическую фигурку, к примеру, Георгия Победоносца, поражающего змея.

Корабль, летящий по небу на всех парусах – что может быть прекраснее и романтичнее? Решившись на изготовление подобного флюгера своими руками, надо помнить о сложности подобной работы и необходимости точного расчета.

Вспомнив старые сказки, можно обнаружить, что, несмотря на негативный образ, Баба Яга всегда была положительным персонажем. Заметим, что эта сказочная фигура является отличным решением не только с позиций эстетики, но и в конструктивном плане. Метла, с которой изображают ведьму, является идеальным ветроуказателем.

Часто флюгер с Бабой Ягой украшают еще и фигуркой Черного Кота – ее непременного спутника и советчика. Красота и оригинальность такой композиции будет привлекать восторженные взгляды не только детей, но и взрослых.

На этой странице Вы можете увидеть библиотеку наших силуэтов для флюгеров. Эти примеры Вы можете использовать для создания собственных уникальных флюгеров для дома. Фото и эскизы флюгеров различной тематики.

Знать направление ветра бывает полезно, ведь недаром почти на все крыши издавна устанавливают указатели ветра — флюгеры. Есть совсем простые модели — просто стрелка, которая показывает куда направлен поток воздуха. Есть целые произведения искусства — объемные макеты. О том, как и из чего сделать флюгер своими руками и будем говорить дальше.

Этапы создания

Изготовление флюгера – дело достаточно ответственное и хлопотливое

Неправильная форма даже одной на первый взгляд мало важной детали приведёт к тому, что прибор не будет исправно работать. Поэтому производство подобного устройства лучше доверить настоящим профессионалам

Тем же, кто имеет некоторый опыт, можно предложить пример следующей инструкции, как самому сделать флюгер из листа нержавейки:

  • Изготавливается чертёж конструкции флюгера.
  • Выполняется рисунок главной фигуры в полном масштабе на большом листе бумаги.
  • Затем фигура вырезается ножницами.
  • Полученный трафарет прикладывается сверху на подходящий по размерам лист нержавеющей стали толщиной около 2 мм.
  • Обводятся маркером/карандашом/мелом контуры фигуры.
  • Затем лист зажимается в верстатке.
  • После этого с помощью электрического лобзика вырезается точно по обведённому контуру необходимая фигурка.
  • Далее по краям убираются заусенцы, снимаются неровности, доводятся углы.
  • Вырезанному контуру придаются элементы художественной обработки – проделываются глаза, рот, нос, усы и т. д.
  • После этого изготавливается флюгарка из металлического прутка с противовесом.

Видео описание

В этом видео показано, как сделать флюгер из листа нержавейки:

  • Все элементы перед фиксацией тщательно выверяются, чтобы не было перекосов по массе.
  • Фигурка приваривается к флюгарке с противовесом.
  • Внизу к ней присоединяется поворотная ось.
  • Для неё в свою очередь изготавливается кронштейн в виде двух пластин под углом кровли и выходящей из угла трубы, в которую будет вставлена поворотная ось с шариком для лучшего вращения.
  • Когда все элементы готовы, их собирают и проверяют на работоспособность.
  • Далее флюгер красится, обрабатывается и доводится до завершённого состояния.
  • В завершении устройство устанавливается на крыше с выверкой по вертикали с помощью строительного уровня.

В ходе изготовления важно соблюсти пропорции, углы, равновесие и расстояние между всеми узлами – чтобы флюгер работал даже от малейшего дуновения ветра

Коротко о главном

Флюгер взаимодействует с воздушным потоком и показывает его направление. При подключении к датчику он также способен измерять его скорость. В зависимости от назначения и конструкции существуют следующие его разновидности:

  1. Декоративные.
  2. Метеорологические.
  3. Защитные для трубы дымохода.
  4. Вырабатывающие электрический ток.
  5. Отпугивающие грызунов и птиц.

В стандартном исполнении в его состав входят флажок, стрела, противовес, вертикальная ось с блоком и элементами крепления, пропеллер и защитный колпачок. Главная самая заметная его часть – флюгарка – может изготавливаться в виде различных фигур – петуха, кота, льва, лошади и т. д.

В качестве материала изготовления, как правило, берётся дерево, сталь, медь, пластик и фанера. Все они имеют характерные плюсы и минусы. При монтаже флюгера необходимо соблюдать его ориентацию по вертикали и частям света – при наличии розы ветров. Изготавливается элементарная модель достаточно легко по инструкции, но более сложные и качественные варианты доступны лишь профессионалам.

Флюгер от А до Я

Что такое флюгер (нидерл. Vleugel), хорошо знают моряки — именно с парусных судов эта оригинальная и полезная вещь постепенно перекочевала на крыши.

Vleugel на мачте корабля

На Руси флюгер знали под другими именами: жируэтка, нос, хамелеон, вертун, сума переметная, ветреник и другие. Они точно передают суть работы устройства и относятся к стреле — вращающейся части устройства.

Такого персонажа в живой природе не встретить

Вертун по сути настоящий молниеотвод, особенно если здание стоит обиняком. Проволока, идущая от корпуса к земле и дальше на глубину до полутора метров, может сохраннить работоспособность электроприборов и жизнь.

Молниеприемник — металлический стержень, который можно украсить флюгером

Стандартными размерами жируэтки принято считать от 400×800 до 770×1200 мм, хотя творчество трудно удержать в рамках и цифры могут изменяться в любую сторону. Вес изделия колеблется от менее 1 до 10 кг — вес + парусность могут создавать серьезные нагрузки на крышу.

Стоимость флюгеров занимает достаточно широкий диапазон в зависимости от материала, а также оригинальности исполнения. Если цена заводского образца колеблется в пределах 3–10 тыс. рублей, то ручная работа может только начинаться от $300.

Обычно флюгеры бывают:

ИллюстрацияМатериал изготовления
Медные. Идеальный вариант, но, чтобы он не позеленел со временем, готовое обезжиренное изделие обрабатывается кислотой (азотной и серной в пропорции 1х1), затем хромпиком;

Из нержавеющей стали – покрытая нитридом титана, дает золотой или синий цвет, бесцветный лак сохранит натуральный цвет металла;

Фанерные. Недолговечные и требуют регулярного обновления защитного покрытия из лака/краски;

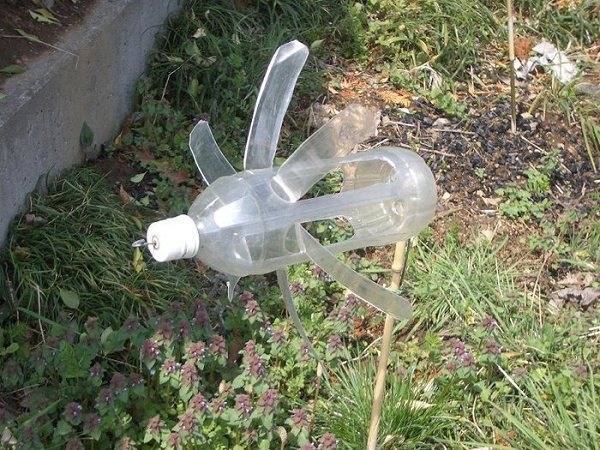

Пластиковые. Как правило, эти наивные ветрячки из бутылок уместны на дачной крыше. Экспериментировать с пластиковой панелью тоже не стоит — на солнышке да на ветру материал быстро станет хрупким.

Из чего состоит вертун

Друг от друга флюгеры отличаются разве что фигурками, изображающими птиц, зверей, сказочных персонажей и даже жанровые сценки. В остальном устройство флюгера похоже, скользя взглядом сверху вниз можно увидеть:

  • фигурку;
  • стрелу;

Стрела без выкрутасов для тех, кто хочет лишь знать направление ветра

  • розу ветров;
  • ось;
  • корпус;
  • основание с подкосами.

Секрет вращения флюгера

«Вертлявость» жируэтки зависит от величины поверхности декоративного элемента (сплошная поверхность ловит ветер лучше, чем ажурная). Для создания хорошей парусности примерно 2/3 площади фигуры должны быть сдвинуты от центра к оперению.

Идеально сбалансированная жируэтка с отличной парусностью

Чтобы не случился перекос, ось не бултыхалась в корпусе и готовое изделие чутко реагировало на направление ветра, оно должно быть уравновешено.

Для уравновешивания можно:

  • утяжелить стрелу декоративным элементом, имеющим минимальную парусность: вьющийся растительный элемент, завитушки;
  • использовать традиционный противовес — шарик, разместив его ближе к острию стрелки.

Подвесив готовый конструктивный элемент на веревочной петле и сбалансировав его, на корпусе отмечается центральная ось — место крепления оси вращения. Сбалансированность и парусность являются гарантами правильной работы вертуна.

Порядок работ

В качестве примера возьмем фигуру кота.

Первым делом на поверхность металлического листа отображается контур будущего флюгера. Прежде, чем начинать вырезать фигуру, нужно хорошо закрепить лист, чтобы исключить вероятность его смещения при работе. Для этого лучше использовать слесарные струбцины, посредством которых материал надежно фиксируется на верстаке.

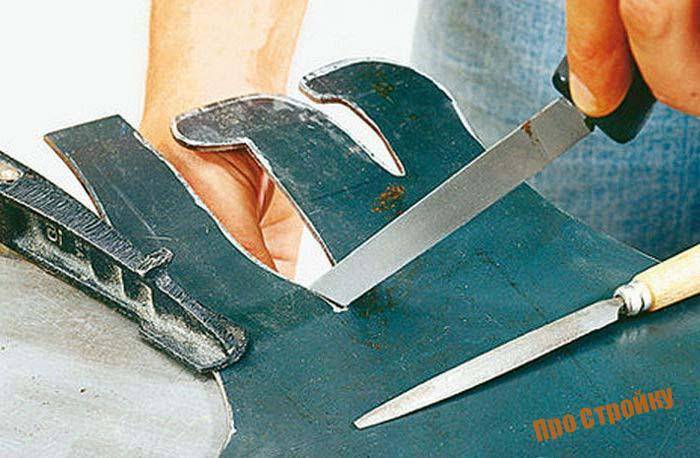

Избавиться от образовавшихся заусениц после резки можно болгаркой с шлифовальным кругом. Для обработки труднодоступных мест правильнее воспользоваться тонким широким напильником.

Надежно зафиксируйте металлическое изделие на верстаке, после чего просверлите в нем небольшие отверстия под усы, глаза и нос. Можно воспользоваться сверлами по 12-15 миллиметров в диаметре.

Добиться характерный овальный очертаний для глаз кота можно посредством надфиля либо напильника полукруглой формы. При помощи них проделанные отверстия постепенно расширяются до нужных размеров.

Стальную проволоку диаметром 3 миллиметра нужно разрезать на отрезки по 100-120 миллиметров. Далее выполняется 10-20-миллиметровый отступ, после чего необходимо сделать Г-образный изгиб. В результате этих действий мы получим заготовки для усов флюгера.

Для выполнения носа пригодится 20-мм круглый металлопрокат. Далее посредством УШМ края прута округляются.

Чтобы максимально похоже повторить особенности и формы кошачьего носа, необходимо воспользоваться зубилом. Для этого на заготовке выполняются соответствующие метки.

Читать также: Чем подсветить рабочую зону на кухне

Следующим шагом вырезается заготовленный фрагмент требуемого размера.

Устанавливать нос необходимо сварочным аппаратом: спереди в проделанные отверстия просовываются усы, которые после свариваются с тыльной стороны.

После завершения сварочных работ не забудьте воспользоваться шлифовальной машинкой для обработки швов. В итоге у вас должна получиться максимально гладкая и ровная поверхность.

В том же порядке выполняются работы, если вы задумали создать своими руками флюгер в виде петуха.

Следующим этапом нужно перейти к выполнению стрелки, что станет указывать направление ветра. На поверхности заготовки вычерчиваются контуры, согласно которым после при помощи электролобзика вырезается фигурка.

Основанием стрелы может выступать пара прутков квадратной формы 15 на 15 миллиметров. Причем один элемент приваривается с деталью-наконечником, а второй – с оперением. После сварка аккуратным образом зачищается с поверхности.

Для выполнения поворотного узла необходимо высверлить в стальном шаре и крышке будущего флюгера отверстия диаметром 13 мм. После этого крышка приваривается к 5-сантиметровой трубе.

По обоим сторонам стальной фермы создаются лыски – так называются небольшие углубления, предназначенные для более надежного прилегания торцов стрелы. Далее к основе узла поворота приделывается стержень с шарообразной составляющей, после чего место крепления обрабатывается сваркой.

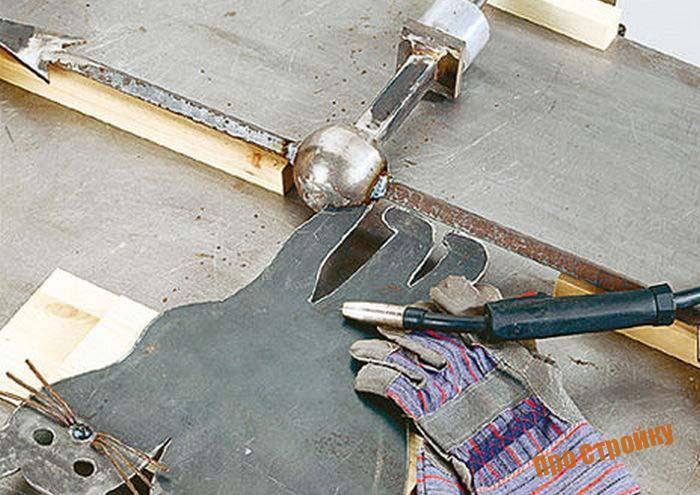

Как только шар со стрелой будут зафиксированы вместе, можно переходить к креплению изделия. Для фиксации флюгера со сферической деталью в основании заготовки проделывается вырез полукруглой формы. Очевидно, что в конце это место подвергается сварке.

В процессе приварки следует избегать того, чтобы брызги металла попадали на поверхность фигуры. Для этого элемент следует прикрыть листом жести.

В процессе выполнения работ своими руками очень важно точно сопоставить между собой все элементы будущего флюгера, при этом угол между поворотным механизмом и самой стрелкой обязательно должен равняться 90 градусам. Надежность установки фигуры обеспечивается благодаря участкам крепления, где задние лапы должны привариваться к основе указателя, а передние непосредственно к стальной сфере

Надежность установки фигуры обеспечивается благодаря участкам крепления, где задние лапы должны привариваться к основе указателя, а передние непосредственно к стальной сфере.

Для опоры нужно использовать отрезок круглого прутка, благодаря этому флюгер сможет свободно вращаться под силой ветра.

Проконтролируйте, чтобы опорный стержень точно вошел в трубу, после этого можно проводить сварку краев элементов.

Далее шар, необходимый для свободного вращения фигуры кота, следует смазать при помощи любой вязкой смеси, после чего останется только вставить его в широкую трубу. В конце размещается латунная либо медная труба.

По окончанию сборки флюгера, элемент при необходимости разукрашивается и декорируется, после чего размещается на крыше доме.

Приступаем к проектированию и изготовлению флюгера для коттеджа

Форма может быть практически любой. Наиболее популярная у нас – в виде петушка на спице. С древних времен он считается оберегом. Но вот, для примера, другие варианты: парусник, кот, стрекоза, мальчик с трубой… Фигура выбирается в зависимости от личных предпочтений, и ограничений при этом нет никаких. Что касается размеров: стандартных не существует, но принято придерживаться 400 мм в высоту и 700-800 мм в длину для коттеджа, а для беседки или дачи габариты выбираются меньшими.

Контур деталей вначале вычерчивается на бумаге, после чего переносится на металл

В соответствии с чертежами изготавливается опора, для чего потребуется металлическая труба длиной 125 мм, диаметром 13 мм. В ее верхней части необходимо нарезать резьбу для крепления крышки. В нижней части опоры устанавливается подшипник. Чтобы флюгер можно было прочно закрепить на крыше, необходимы четыре металлические полосы, согнутые под углом 90 градусов: одной частью они фиксируются к опоре, а другой – непосредственно к кровельному материалу. При этом выступающие части полос не должны мешать вращению деталей вокруг своей оси.

Крышка изготавливается из стали (лучше для всех деталей, кроме флажка, использовать нержавеющую), на внутренней стороне ее нарезается резьба аналогичная резьбе, выполненной на корпусе. Принято устанавливать на верхней части крышки декоративный элемент, называемый «розой ветров». По сути, это сложенные накрест под прямым углом длинные трубки небольшого диаметра, на краях которых привариваются буквы, обозначающие стороны света. Для предотвращения попадания влаги в подшипник в верхней части корпуса должен быть укреплен колпак.

Конструкция флюгера состоит из подвижных и неподвижных деталей

Главная деталь – флажок, также может быть изготовлена из нержавейки, но, как уже говорили, более предпочтительной является листовая медь. Оба эти материала устойчивы к атмосферной влаге, но медь смотрится богаче, а, кроме того, на ней можно выполнить чеканку. Фигура флажка вырезается из листового материала после того, как ее контур будет перенесен на него с чертежа. Резку можно осуществить с помощью электролобзика или ножниц по металлу. Все острые кромки обрабатываются напильником. Фигурка будет иметь более выразительный вид, если некоторые детали выделить с помощью чеканки. Медь – мягкий материал и такая обработка придаст флюгеру некоторую объемность и привлекательность.

Лучшая двадцатка флюгеров, сделанных своими руками

Любой человек, который хочет установить на доме флюгер, лезет в интернет и ищет картинки ловцов ветра. Выбор осложняется, когда видишь фото дорогих флюгеров, сделанных на заказ, и установленных на заграничных коттеджах стоимостью в несколько миллионов долларов. Мы упростили задачу. Ознакомьтесь с подборкой недорогих и красивых флюгеров, сделанных своими руками и смонтированных на крышах отечественных загородных домов.

1. Флюгер Мироныча, изготовленный по эскизам пользователя портала, из листа металла.

Мироныч загрунтовал и покрасил флюгер. В основании флюгера — стальная труба. На дне шарик от подшипника. Перед установкой, в ось залито масло. Затем вставлен стержень с флюгаркой. Флюгер свободно крутится уже несколько лет.

2. Флюгер mielenы. Фигурка на флюгере — копия кошки участницы портала, вырезанная в металле.

3. Флюгер на беседке и колодце afonja.

4. Покупной «китайский» флюгер Sever_s установленный на коньке дома. Пользователь покрасил флюгарку и залил в ось масло, чтобы флюгер не скрипел.

 5. Дизайнерский флюгер из металла, который сделал на заказ знакомый blinS.

На изготовление флюгера ушло 2 месяца.

6. Флюгер legolas16, закреплённый на высоте 5.5 м.

Рисунок орла взят из интернета. Размеры рисунка – 40х40 см.

А это флюгер на башне пожарной части, который вдохновил пользователя на самоделку.

7. Флюгер Aleks_Af.

Длина кота 600 мм.

По словам пользователя, самое сложное — установить флюгер на крыше. Пришлось вызывать машину с подъёмником.

8. Флюгер enycha.

У флюгера нет розы ветров.

Задумав сделать флюгер своими руками, сначала определитесь с его размерами. Маленький флюгер на крыше большого дома «потеряется».

9. Флюгер Qzmich-NN.

Флюгарка вырезана ножницами по металлу из листа алюминия толщиной 1 мм.

10. Rombikk купил флюгеры на аукционе.

Поворотная часть опирается на стальной шарик. В ось дополнительно набита смазка. Флюгеры не ржавеют и не скрипят.

Кошка частый гость на флюгарке.

11. Флюгер-флажок от Владимира.

Флюгер сделан по принципу просто-дешево-со вкусом.

Ось флюгера — саморез по дереву 350х10 мм.

У вкрученного самореза болгаркой отрезана головка.

Берёте дверную петлю.

Отрезаете лишнее.

Из оцинкованного металла вырезаете флажок и собираете конструкцию на заклёпках.

Места вращения смазываются. В верхний шарнир закладывается шарик от подшипника.

12. Сбывшаяся мечта о флюгере на доме под фахверк grdv.

13. Объёмный флюгер, который стоит на доме соседа novik2.

14. Флюгарка, выпиленная KYV лобзиком из листа металла толщиной 2 мм.

На выпиливание самоделки ушло 4 дня.  Пилки по металлу — для криволинейных резов. Всего ушло 7 шт.

Установленный флюгер. Цвет «Старая медь».

15. Недорогой флюгер Dron69.

Флюгер — украшает загородный дом.

16. Подборка креатива от тарусса.

17. Этапы изготовления флюгера от пользователя портала с ником Хреновый.

Из листа металла толщиной 1.25 мм, размером 700х400 мм, пользователь выпилил лобзиком льва, размером 560х370 мм.

Флюгарка вырезалась лобзиком и бормашиной.

Использовались вот такие пилки по металлу.

В трубу диаметром в полдюйма вставлены подшипники.

Флюгер покрасили.

Флюгер установили на оси – труба в трубе.

Флюгер устанавливается по уровню, соблюдая вертикаль и горизонталь. Перед установкой флюгера, сбалансируйте флюгарку грузиком, например, куском свинца, чтобы передняя часть и задняя часть относительно оси имели одинаковый вес.

18. Флюгер в виде таксы ден_61.

Флюгер вырезан из алюминия толщиной 3 мм. Две трубы вставлены друг в друга + шарик от подшипника. Флюгер покрашен краской из баллончика. Этапы изготовления самодельного флюгера пошагово:

19. Флюгер в виде флага корабля от Ugor60.

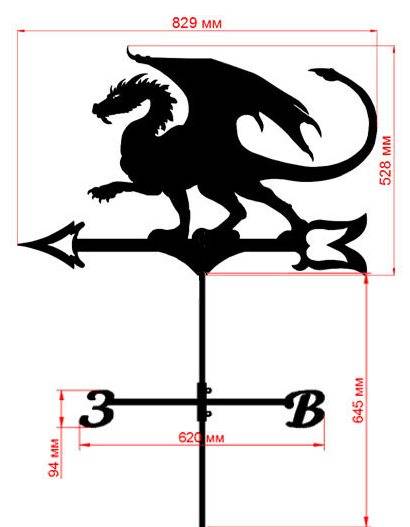

20. Флюгер-дракон от rvfilippov.

Флюгер выпилен лобзиком из листа алюминия размером 1х0.6 м, толщиной 3 мм.

Поэтапная инструкция по изготовлению флюгера

На первом этапе из металлического листа с предварительно нанесенным контуром вырезают фигуру кота. Стальную заготовку необходимо зафиксировать, чтобы предотвратить ее смещение. Лучше всего воспользоваться слесарными струбцинами, которыми металлический лист крепят к верстаку.

Изготовление флюгера своими руками. Фото

Убрать заусенцы по кромке детали можно при помощи болгарки с установленным шлифовальным кругом.

В труднодоступных местах обработку проводят при помощи широкого, тонкого напильника.

Прочно закрепив металлическую фигуру на верстаке, дрелью со сверлом Ø 12-15 мм проделывают отверстия для носа, усов и глаз.

Изготовление флюгера своими руками. Фото инструкция

Характерную овальную форму кошачих глаз получают, расширяя просверленные отверстия полукруглым напильником и надфилем.

3-миллиметровую стальную проволоку рубят на отрезки размером около 100 — 120 мм, после чего от края каждой детали отступают 10 – 20 мм и делают Г-образный изгиб. Таким образом получают заготовки для усов.

Нос кота можно сделать из круглого металлопроката диаметром до 20 мм. Край прутка скругляют при помощи все той же УШМ.

Для имитации формы и особенностей строения кошачьего носа, зубилом на заготовке делают характерные вмятины.

От заготовки отрезают подготовленный фрагмент толщиной около 5 мм, получая деталь нужного размера.

Монтаж носа выполняют при помощи сварочного аппарата. После этого в подготовленные отверстия с лицевой стороны вставляют усы и приваривают их с изнанки.

После сварочных работ обязательно обрабатывают швы шлифовальной машиной до получения ровной, гладкой поверхности.

Флюгер своими руками. Фото инструкция

Эта же инструкция будет полезна и тем, кто решил своими руками изготовить флюгер в форме петуха.

Далее приступают к изготовлению стрелки, указывающей направление. На металл переносят контуры ее оперения и указывающей части, после чего вырезают фигурку электролобзиком.

В качестве основы стрелы используют два отрезка квадратного прутка сечением 15х15 мм. При этом к одному фрагменту приваривают оперение, а к другому – деталь в форме наконечника. Сварочные соединения аккуратно зачищают.

Чтобы изготовить поворотный узел, просверливают отверстия сверлом Ø 13 мм в его крышке и стальном шаре.

Крышку приваривают к 50 мм отрезку трубы диаметром 60 мм.

С двух противоположных сторон стальной сферы делают так называемые лыски – углубления для четкого прилегания торцов стрелы. Стержень с шарообразным элементом приваривают к основе узла поворота.

Выбор оси вращения флюгера

Своеобразие изделия состоит в том, что парусность задней части должна быть больше такого же показателя для передней части тела флюгера, иначе он не будет работать. В то же время большая разница в весе детали по сторонам оси вращении создает разбалансировку всего изделия. В данном случае поступают следующим образом:

  1. Нужно уложить на столешницу верстака ровный обрезок уголка любого размера ребром вверх.
  2. Готовую деталь тела флюгера поместить на ребро уголка и добиться ее устойчивого горизонтального положения. Отметить естественное расположение оси.
  3. Сместить деталь в сторону задней части на 3 – 5 мм, а переднюю часть дополнительно нагрузить противовесом, добиваясь равновесного положения. Впоследствии противовес нужно установить в передней части.
  4. Отметить положение оси вращения, на которую и нужно впоследствии установить флюгер.

Как сделать флюгер

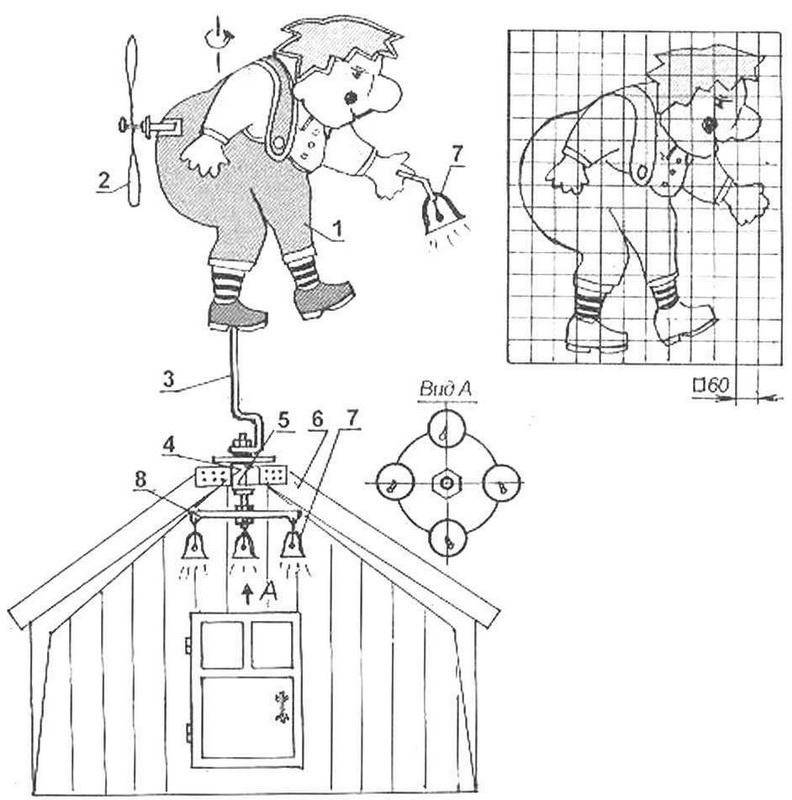

Готовый эскиз флюгера в натуральном размере, распечатанный на бумаге, приклеить на кусок материала нужного размера. Любым доступным способом перенести контуры на материал. Сделать это можно:

  • При помощи копирки. Этот вариант пройдет с фанерой, пластиком и текстолитом.
  • При помощи кернения. Этот способ подходит для металла. Берем узкое зубило или мощное шило, ставим острие на контур, молотком ударяем пару раз по ручке сверху. Острие оставляет на металле небольшую вмятину. Так переносим весь контур.

  • При помощи дрели и сверла. Этот способ подходит для любого материала. Под металл нужны только более крепкие сверла.  Сверло надо небольшого диаметра. По контуру с небольшим шагом сверлим отверстия. Там, где изгибы более резкие, отверстия делаем почаще — чтобы точнее перенести, там где линии ровные или с плавным изгибом, отверстий может быть немного.

По меткам восстанавливаем контур. На некоторых материалах это можно сделать при помощи карандаша или маркера, для металла — только при помощи все того же кернения.

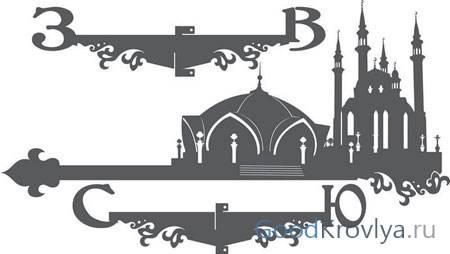

Чтобы можно было понять откуда дует ветер, делают вот такую розу ветров

Дальше надо по полученному контуру вырезать корпус флюгера. Выбирать инструмент для вырезания флюгера следует в зависимости от вида материала. В большинстве случаев подходит электролобзик. Для материалов помягче можно использовать и ручную пилку. Для металла толщиной 2-3 мм также можно попытаться вырезать флюгер при помощи ручной пилы или электролобзика. Правда, потребуется много времени. Металл потолще, даже самый мощный электролобзик не возьмет. Для такого случая можно воспользоваться сварочным аппаратом, большим зубилом. Прямые и не очень скругленные участки, можно попытаться вырезать болгаркой.

После того как «тело» флюгера вырезано, края обрабатывают до гладкости. Для этого используют надфили, напильники, наждачную бумагу. Если есть болгарка, процесс можно ускорить, поставив шлифовальные диски разной зернистости.

Варианты конструкций флюгеров

Традиционно флюгарка для крыши изготавливается в виде плоских силуэтов сказочных персонажей, животных, ангелов, силуэтов кораблей, старинных экипажей, трубочистов и даже пивных кружек с рыбой. В старину, в плотной городской застройке с высокими остроконечными крышами, таким способом удавалось обозначить самые важные в городе места – городскую ратушу, торговые лавки, пивные, дом лекаря, пекаря и сапожника.

Сегодня все чаще в качестве флюгерки выбирают силуэты котов, птиц, петухов, собак, забавных мультяшных героев.

Особым уважением пользуются силуэты аистов на крыше, как символа надежности домашнего очага.

Нередко для флюгера на крыше используют церковные силуэты, фигурки ангелов и целые религиозные сюжеты.

Отдельную категорию составляют так называемые флюгеры – дымники, устанавливаемые на дымоход или дымовую трубу. В этом случае флюгерку для крыши изготавливают способом художественной ковки, что обеспечивает высокую прочность и долговечность конструкции.

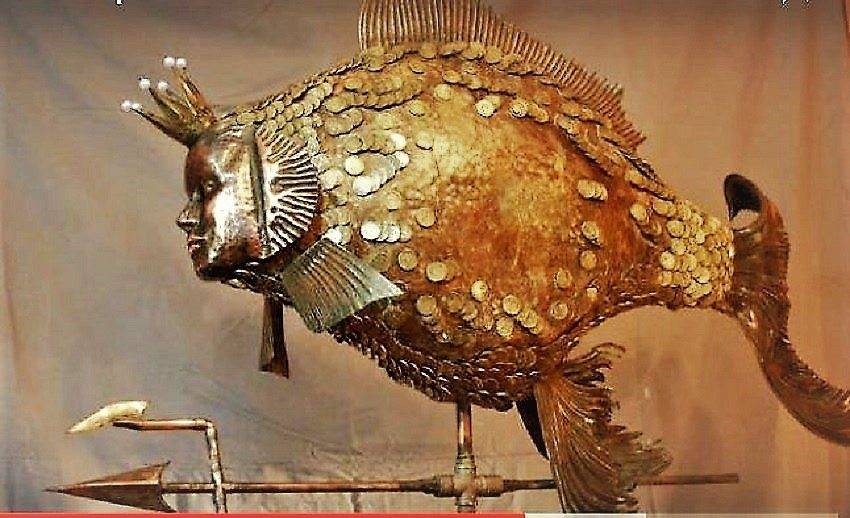

Признаком высокого стиля считается установка на крыше объемных фигур, изготовленных из жести и тонколистового металла. Собранный из нержавейки, а иногда с хромированным покрытием, такой флюгер всегда производит впечатление на гостей и прохожих.

Изготавливаем флюгер на крышу своими руками

Наилучшим материалом для изготовления флюгера считается тонколистовая сталь, для небольших конструкций, с форматом 400х500 мм, используется оцинкованный лист толщиной 2-2,5 мм, для сложных и габаритных конструкций можно использовать трехмиллиметровый металл.

Подбираем подходящий эскиз флюгерки. Это может быть шуточный сюжет.

Более традиционные силуэты — волк, кошка, медведь.

Особой популярностью для изготовления флюгарок на крышу пользуются силуэты драконов и экзотических животных.

Переносим понравившийся силуэт флюгерки на металл и вырезаем электролобзиком.

Края заготовки флюгера зачищаем болгаркой.

Предварительно потребуется изготовить крепление для установки флюгера на крышу, фото.

Для этого потребуется полоска металла шириной 20 см и длиной 50 см. Полоску необходимо выгнуть на стальном уголке в тисках в форме трапеции, как на фото. В центре вырезаем отверстие и привариваем толстостенную стальную трубу, внутренним диаметром 15 мм и высотой 300 мм. Для фиксации оси вращения флюгера в боковой стенке просверливается отверстие и нарезается резьба М8.

На следующем этапе необходимо подобрать ось вращения под трубу и вырезать канавку под установку фиксирующего болта.

Остается приварить металлический силуэт флюгера к оси и покрасить хорошей атмосферостойкой краской, после этого можно подбирать место на коньке крыши.

Самую простую школьную конструкцию флюгера для крыши можно изготовить за полчаса из деревянного бруска.

Флюгерка собирается из двух брусков. Первый используется как основание оси, из второго изготавливается стрела. Для оперения можно использовать жесть из консервной банки, а в качестве оси вращения обычный гвоздь, забитый в отверстие, просверленное на глубину 40-50 мм. Школьный флюгер сможет показывать условный напор или скорость ветра. Для этого нужно вырезать тонкую пластинку жести и закрепить ее на тонком проволочном подвесе. Если добавить рамку с градуированной шкалой, конструкция может определять скорость ветра с точностью до 10%.

Для использования на крыше дачи или в качестве игрушки можно изготовить флюгер из обычной пластиковой бутылки. Потребуется литровая пластиковая бутылка, спица или сварочный электрод и деревянная рейка – опора. Нужно аккуратно проделать разогретым металлом отверстие в донной части и пробке бутылки. Далее, на боковой поверхности канцелярским ножом вырезают лопасти и отгибают их под углом 90 о к оси вращения. Остается закрепить спицу на деревянной планке, одеть флюгерку и испытать прибор в действии на крыше.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
