Как сделать крышу на бане от мауэрлата до конька кровли

Конструкция крыш и систем стропил

Крыши домов обычно являются наклонными плоскостями – их называют скатами. В основе кровельных скатов находится стропильная система, на которую укладывают обрешетку для настила кровельных материалов.



Нижние торцы стропил обычно имеют опору на мауэрлат. В месте пересечения скатов получаются ребра – наклонные и горизонтальные. Горизонтальные элементы называют коньком. На пересечениях скатов, образованных входящими углами, обустраивают ендовы и разжелобки. Выступающие над стенами строений края кровли получили название фронтонных или карнизных свесов. Они располагаются горизонтально, а за наружные стены выходит выступ. После укладки обрешетки, затем стропил над ними собирают кровельный материал. Перед монтажом кровли обязательно укладывают тепло-, паро- и гидроизоляцию.

Крыши делятся на следующие типы:

  • односкатные – с опорой на две разные по высоте наружные стены;
  • двухскатные – имеют опору на две одинаковые по высоте наружные стены (детальнее: “Как сделать двухскатную крышу”);
  • шатровые – у них четыре ската, у которых форма одинаковых треугольников, сходящихся в единой точке;
  • четырехскатные (вальмовые) – крыши с треугольными скатами на торцах; когда вальма крыши до карниза не доходит, крышу называют полувальмовой;
  • мансардные (ломаные) двухскатные – две плоскости таких крыш представляют собой прямоугольники, соединенные под тупыми углами.

Тип скатной крыши преимущественно зависит от того, какая схема установки стропил была использована. Стропила – это основные несущие элементы крыши, и они должны не только выдерживать вес кровли, но и быть устойчивыми к давлению снега и ветра. Для выполнения расчетов стропильной системы необходимо руководствоваться типом кровельного материала, характерной для региона силой ветров и размером снежного покрова.

Стропильные ноги с целью увеличения жесткости каркаса соединяют между собой. Чтобы крышу не снесло при сильном ветре, каркас нужно связать с «коробкой» дома ещё до того, как правильно поставить стропила. При постройке частных домов обычно используют стропильные системы из древесины – они легко обрабатываются и устанавливаются.

Виды и особенности стропил

Прежде чем перейти к тому, как установить стропила, нужно разобраться с их устройством и видами.

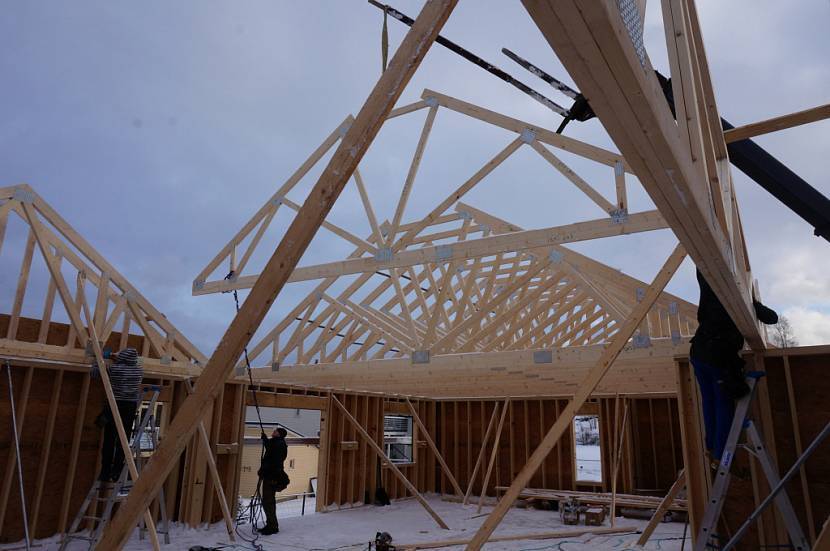

Стропильные фермы являются плоской формы решетчатыми системами, необходимыми для перекрытия больших по площади помещений. Это неизменяемая совокупность стержней, помещенных в одной плоскости и на концах соединенных друг с другом (прочитайте: “Как соединить брус между собой по длине”).

Находящиеся на верхнем контуре элементы называют верхним поясом. Существует и нижний пояс. Наклонные внутренние стержни называют раскосами, а вертикальные – стойками. При монтаже стропил в основе системы получается треугольник, обеспечивающий значительную жесткость. Главным элементом фермы считаются стропильные ноги, поддерживающие обрешетку – их устанавливают вдоль скатов (подробнее: “Обустройство и монтаж стропильной системы крыши”).

Стропила бывают наслонные и висячие. Способы установки стропил и их тип подбирают, исходя из кровельных материалов, нагрузки в виде ветра и снега, уклона кровли. Висячие стропила опираются лишь на крайние две точки, например, на стены дома. Промежуточные опоры в этом случае не нужны. Висячие стропила предназначены для изгиба и сжатия. Также такая система создает значительную распирающую нагрузку по горизонтали, передающуюся стенам. Ее можно уменьшить с помощью металлических или деревянных затяжек, соединяющих стропила.

Затяжки располагают в основании стропил, при этом стяжка является одновременно и балкой перекрытия. Данный метод обычно используют для создания мансардной кровли (читайте: “Установка стропил мансардной крыши, материалы для ее производства”). Затяжки могут находиться также и выше стропил. Чем выше располагаются затяжки, тем надежнее и мощнее они должны быть. Такие стропильные системы используются в тех случаях, если пролеты составляют 7-12 метров, и дополнительные опоры не предусмотрены. Таким образом, основными элементами висячей системы считаются стропильные ноги с затяжками нижнего пояса.

Стропила наслонного типа строятся иначе. Их устанавливают в домах, в которых есть дополнительная несущая стена или опоры, расположенные в центре относительно к внешним несущим стенам. Концы таких стропил опираются на боковые стены, а для средней части есть опора из несущих столбов или внутреннего простенка. Элементы таких стропил работают как балки – лишь на изгиб.

Монтаж мауэрлата

Если расчет выполнен, а материалы закуплены, можно выполнять монтаж мауэрлата, а затем созданию обрешетки. Мауэрлат — это своего рода фундамент для будущей кровли. Только эта конструкция не из бетона, как основание для дома, а из соснового бруса.

Древесина хвойных пород — идеальный для этого материал, достаточно прочный и легкий, чтобы распределить вес крыши равномерно по периметру опорных элементов дома. Его размещают вдоль скатов кровли, между стропильной ногой и верхней частью стены.

Крепление стропильных ног к мауэрлату

Для большей сохранности мауэрлата и долгого срока его службы, между ним и стеной прокладывают слой гидроизоляции, в качестве которого чаще всего выступает рубероид. В зависимости от материала, из которого возводится дом, монтаж мауэрлата выполняется различными методами.

Строительство своими руками предполагает проверку надежности соединения. Если речь идет о деревянном доме, крепеж можно делать при помощи шпилек или брусков, в кирпичном — используют металлическую проволоку, арматуру, в строениях из пеноблоков, газосиликата — бетонную стяжку.

Последовательность работ

Если бы существовала пошаговая инструкция о том, как построить двухскатную крышу, она бы начиналась с того, как . Висячие следует собрать заблаговременно, используя металлические уголки, болты. Первыми выполняют монтаж крайних конструкций, а только потом расположенных внутри.

Чтобы создать наслонную систему, необходимо сначала наладить лежень, на который будут устанавливаться опоры. Сборку можно будет считать завершенной после закрепления всех стропильных ног как показывает чертеж. Если их длины не хватает для создания свеса, ее увеличивают за счет крепления кобылок.

Следующий этап — монтаж обрешетки. Так как назначение ее сугубо практическое, в ход идет самый простой, дешевый материал, к примеру, необрезная доска или даже горбыль. Однако, не стоит пренебрегать удалением коры с поверхности дерева, эта нехитрая операция увеличит срок его эксплуатации. В зависимости от того, чем планируется укрывать крышу дома, различают два типа обрешетки:

  • Сплошная. Применяется в случаях, когда выбор пал на мягкие виды кровли, которые переживают новую волну популярности, в частности ондулин. Так как сами по себе они форм не держат, им необходима жесткая опора, чтобы избежать возможных деформаций от собственной тяжести или весом выпавших осадков.

  • Решетчатая. В этом случае доска укладывается не сплошным слоем, а с промежутками, шаг которых выбирают в зависимости от материала, используемого для покрытия. Чаще такая схема пользуется для создания обрешетки под металлочерепицу, шифер, профнастил.

Завершающий этап работ и последующая эксплуатация

Заканчивается строительство укладкой кровельного материала. Пошагово расписать монтаж каждого материала, коих на строительном рынке представлено очень много, будет сложно.

Поэтому придется ограничиться общими рекомендациями: строго придерживайтесь инструкции производителей, не забывайте о необходимости нахлеста между листами (рулонами), дабы избежать протечек, работайте аккуратно, стараясь не повредить материал.

Конструкция двухскатной крыши гарантирует:

  1. Отличное сопротивление порывам ветра;
  2. Легкий сход снега со скатов;
  3. Защиту от дождя и холода;
  4. Долговечность и надежность.

Что это такое и для чего нужен?

Опорная балка, которую закладывают по периметру фасадных стен в основании крыши, называют мауэрлатом. В классическом исполнении он выполняется из бруса и поддерживает стропильную систему крыши.

  • позволяет распределять нагрузку от крыши;
  • предотвращает перекосы;
  • устраняет парусность;
  • привязывает конструкцию крыши к коробке.

Для расчёта толщины мауэрлата учитывают климатические условия, сопоставляют с масштабами и весом здания, материалами кровли и стен

Особое внимание этому элементу здания уделяют в регионах, где нередко бушуют ураганные ветры, а зимой увеличена снеговая нагрузка

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

  1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
  2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
  3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

  • 3 м – 40 на 150 мм;
  • 4 м – 50 на 150 мм;
  • 5 м – 50 на 175 мм;
  • 6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

  • С зарубкой;
  • без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

  1. На скобы (для деревянных построек);
  2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.

Частые ошибки и рекомендации по возведению

Выделим в сжатой форме можно наиболее частые ошибки и советы профессионалов, как избежать сложностей.

Наиболее часто встречающиеся ошибки:

  • Неправильно подобранное поперечное сечение стропил. В результате кровля может обрушиться.
  • Деревянные элементы стропильной системы не обрабатывают антисептиками. Древесина может быстро потерять свои качества из-за плесени и грибков.
  • Неправильное расположение кровельного листового материала. Это ошибочное направление монтажа элементов кровли сверху вниз.
  • Отсутствие гидроизоляции влечёт за собой постоянный повышенный уровень влажности внутри стропильной системы. Это приводит к возникновению процессов гниения древесины и потери несущей способности стропил.

Профессионалы советуют:

  • Ориентирование постройки должно быть таким, чтобы уклон кровли был направлен в подветренную сторону согласно местной карте ветровой нагрузки.
  • Длина свесов крыши должна максимально защищать стены и вход в сарай от атмосферных осадков.
  • Наклон крыши можно делать минимальным при нахождении постройки на открытом пространстве, где снег будет максимально сдуваться ветром.

Основные параметры чертежа

Определившись с конструкцией односкатной крыши, нужно заложить в чертежи основные параметры – это:

  • угол наклона и высота кровли;
  • форма и конструкция стропил;
  • сечение и длина стропильных балок;
  • уровень сложности стропильных ферм;
  • энергосбережение крыши.

Угол наклона и высота

Эти два параметра взаимосвязаны. Чем больше угол наклона крыши, тем крыша выше. Минимальную величину наклона кровли определяют в зависимости от местной снеговой нагрузки. Для этого пользуются таблицей СНиПа 2.01.07-85*.

Кроме этого, угол можно изменить в сторону увеличения в зависимости от вида кровельного материала:

  • от 10 до 200 – профнастил;
  • более 200 – ондулин, натуральная черепица, шифер;
  • от 250 — металлочерепица.

Форма и конструкция стропил

В качестве стропильных ног используют три вида балок из таких материалов, как:

  1. Брус — опорные балки крыши для бань изготавливают из древесины. Стропильные ноги представляют собой брус. Такая форма стропил пользуется большой популярностью по причине низкой стоимости и простоты изготовления.
  2. Брёвна — в качестве стропил используют брёвна из стволов деревьев ø 15 – 20 м. Брёвна должны быть очищены от коры и обработаны антисептиком.
  3. Клееный брус — в качестве стропил для бань данный материал редко применяется. Изделия стоят дороже бруса. Однако следует отметить, что с клееным брусом удобно работать. Балки изготавливаются путём склейки досок определённого сечения в заводских условиях.

Сечение стропил и их длина

Как правило, приусадебные бани представляют небольшие сооружения. Оптимальный вариант во дворе дома – это сауна размером по осям в плане 6000 х 3000 мм. Длина стропил для перекрытия данного сооружения может колебаться от 3,2 до 3,3 м с учётом свесов.

Свесами кровли считают длину стропил, выступающих за пределы здания. При подсчёте расхода материалов нужно учитывать площадь кровли, приходящейся на свесы.

Уровень сложности стропильных ферм

В случае пролёта от 3 до 6 метров применяют в качестве опорных конструкций для кровли стропильные фермы.

Фермы отличает от простых стропильных конструкций наличие дополнительных распорок (ног) внутри стропильной системы висячего типа. Ниже второй рисунок в первом ряду изображает установку этой подпорки (подстропильной ноги).

Этот дополнительный элемент стропильной системы практически разгружает стропильную балку на 50%. Это позволяет укладывать более массивный кровельный материал, не опасаясь за несущую способность всей опорной системы крыши.

Рекомендуемый шаг между стропильными фермами и балками составляет 1000 мм, что сообщает крыше высокую надёжность и прочность. Это удобно и для устройства теплоизоляции, ширина матов которой в большинстве случаев составляет именно этот размер.

Опорные узлы, соединяющие стропила с мауэрлатом и с вертикальными стойками имеют разные решения — это простое опирание с подкладками или с помощью запилов в опорной балке. В качестве крепежа применяются болты, саморезы, шпильки и металлические накладные детали.

О том, как сделать односкатную крышу для бани своими руками читайте здесь.

Частые ошибки и рекомендации

Основные проблемы возникают при:

  • выборе неправильного уклона ската (чаще всего – попытках экономии за счет заложения на бане пологой крыши при сильных осадках в регионе или без принятия доп.мер по их герметизации);
  • использовании пиломатериалов низкого качества, а именно – влажных, пораженных грибком или не прошедших обработку антисептиками и антипиренами;
  • попытках экономии на рулонных изоляционных материалах — бани не считаются ответственными постройками, но требования к защите утеплителя и конструкций в сравнении с жилыми домами у них даже ужесточаются, все материалы укладываются с нахлестом от 15 см с прихватыванием стыков скотчем;
  • нарушении требований пожарной безопасности при заложении дымохода — по нормам минимально допустимое расстояние до дерева составляет 38 см, защиту от возгорания обеспечивает металлические и асбестоцементные листы и кожухи, в идеале конструкция делается выносной и не проходит через кровлю.

Как построить односкатную: по материалу стен

Сказанное выше по поводу двускатной бани относится, отчасти и к односкатной. Только здесь для сруба не предусмотрено классического решения для такого вида крыши, а вот каркасная вполне способна претендовать на особость, потому что односкатный вариант очень ей подходит.

ВНИМАНИЕ! На сайте есть статья, целиком посвященная тому, как построить односкатную крышу. Там вы найдете расчеты и пошаговую инструкцию по возведению крыши бани своими руками.

Каркасную

Советы тем, кто хочет сам сделать каркасную баню, найдутся в этой статье.

Для возведения односкатной крыши вам понадобится поднять одну из стен (она станет коньковой и задаст угол наклона крыши). В видео ниже показано, что высота коньковой стены закладывается изначально, и наращивать ее не надо. В ролике демонстрируются этапы возведения каркасного строения бесчердачного типа, то есть потолок и есть крыша.

Однако стоит заметить, что односкатные крыши вполне могут быть и чердачного типа. Рекомендуем почитать книгу Миллера М.Р., Миллера Р. «Руководство по строительству каркасного дома и кровельным работам».

Те, кто в качестве стенового материала каркасного строения выбрал SIP-панели, могут воспользоваться ими же для покрытия крыши. Это рентабельно в том случае, если плоскость крыши по длине не превышает 5-6 метров. Но если делать каркасную баню с односкатной крышей, то это вполне реально. Остается только выбрать легкий кровельный материал и покрыть им кровлю снаружи.

Другие варианты

Во всех остальных вариантах у вас тоже будет либо продолженная выше стенка из основного материала, либо надстройка, возможно из дерева, которой вы образуете нужную высоту коньковой стены.

Ролики ниже не вполне относятся к нашей теме, но из них можно извлечь полезную информацию, которая поможет вам правильно сделать крышу на баню.

Здесь демонстрируется интересный способ крепления стропил к мауэрлату с помощью балки. Основа — стены из ячеистого бетона. Адаптировать эту идею, чтобы сделать односкатную крышу на баню своими руками можно следующим образом:

Сделать одну стену выше другой, на обе положить мауэрлат, как показано в ролике.

Затем на высокой стене закрепить доску, которая будет держать балки, параллельные земле.

На высокой стене закрепить стропила к балкам не получится, поэтому их придется подрезать и класть так, как описывалось в уже упоминавшейся нами статье.

Далее смотрите как гидроизолировать крышу:

Черед обрешетки и контробрешетки крыши:

Здесь ответы на то, чем крепить обрешетки:

Выбор автора для своей постройки — профнастил, здесь он показывает его крепление:

Однако не забывайте, что дождь будет громко барабанить по такой крыше, да и продержится она лет 10, не больше. Высоту он выбрал не кровельную, а стеновую (20 мм профиля), правда. А уже в скором времени столкнулся с неприятностью: закрытый пленкой профнастил собрал конденсат и уже начал ржаветь. И если с конденсатом было легко справиться, то качество листа не исправишь:

Так что будьте внимательнее при выборе материала, строя крышу бани!

Конечно, мы уже смешали теорию и практику, но все же дальше будет больше практического.

Монтаж висячих стропил

После того, как тип стропильной системы выбран и имеется проект со всеми расчётами и с указанием всех значений, можно переходить к монтажным работам.


Монтаж стропильной системы – важный и ответственный этап строительных работИсточник mchusetringe.dk

  • Сначала отмечают центр крыши, после чего, ориентируясь на него, набивают по фронтонам две доски, на которых ставятся отметки по высоте конька.
  • Изготавливается шаблон стропильной ноги, по которому потом изготавливаются все балки. Для это берут доску и одним её концом прислоняют к мауэрлату, а другим к отметке высоты конька. Снизу и сверху отмечают места будущих запилов.
  • По шаблону изготавливается нужное число стропильных ног. Они должны делиться на правые и левые стропилины в зависимости от их расположения в ферме.
  • Собирается первая ферма. Для этого соединяются две стропилины. Далее устанавливают затяжку, ригель или бабку, если это предусмотрено проектом.

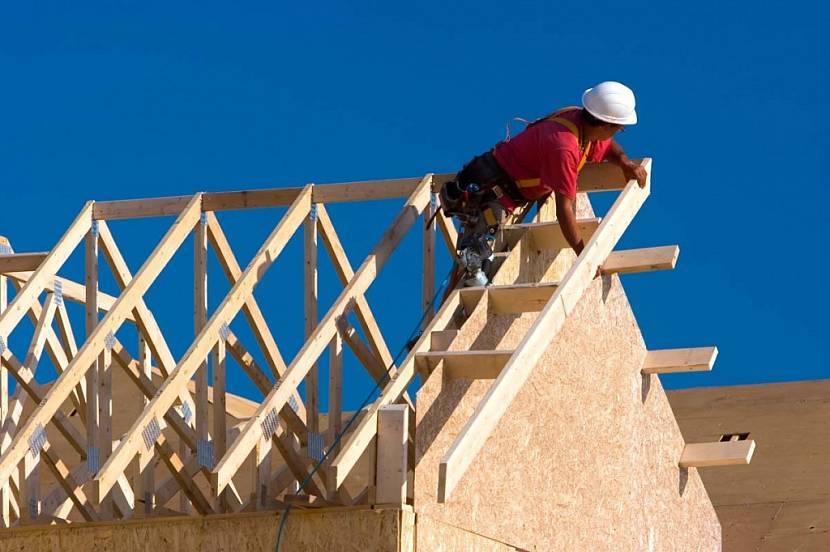

  • Крайняя ферма поднимается на крышу и устанавливается на мауэрлаты. Крепится ферма целиком только неподвижным способом с помощью болтов, гвоздей или саморезов. Со стороны второго фронтона устанавливается ещё одна ферма.

Далее между первой и последней фермой натягивается верёвка, на которую потом ориентируются при установке следующих элементов.


Фермы устанавливаются по порядку между первой и последнейИсточник balkomplekt.ru

Оставшиеся арки выставляют между фронтонами с шагом, предусмотренным проектом. Уровень арок по высоте контролируют натянутой верёвкой. Для исправления небольших погрешностей в размерах, высоту регулируют путем подкладки под стропилины деревянных дощечек.

На этом монтаж стропильной системы заканчивается. Далее следует укладка изоляционных материалов и установка кровельного покрытия.

Теплоизоляция крыши бани

Оригинальная форма крыши для бани

Рассказывая о том, как построить крышу для бани, обязательно следует рассказать о ее теплоизоляции, поскольку банная крыша постоянно подвергается действию повышенной температуры со стороны парилки. Без оборудования качественного утепления, в зимнее время происходит образование конденсата, наносящего непоправимый вред крыше.

В качестве теплоизоляции используются утеплительные материалы, для монтажа которых производится три основных метода, в соответствии с которыми утеплитель закрепляется под системой стропил, на стропильной системе или в промежутках между фермами. Третий способ не только является наиболее простым в исполнении, но и требует наименьших затрат времени.

При строительстве бани обязательно следует уделить повышенное внимание утеплению крыши, поскольку от этого напрямую зависит целостность использованных при строительстве древесных материалов. Крепление утеплительного материала должно производиться вплотную к любым плоскостям стропильной системы, образование щелей при этом не допускается

Наибольшее распространенным материалом для утепления является минеральная вата, которая, помимо отличной теплоизоляции, отличается невысокой стоимостью и признается наиболее экологически чистым строительным материалом. Помимо минеральной ваты в качестве утеплителя может использоваться пенопласт, который отличается в худшую сторону только своими экологическими качествами.

Помимо термоизоляции при обустройстве банной крыши следует помнить также про гидро- и пароизоляцию, позволяющую «дышать» чердачному помещению бани.

Узлы стропильной системы двускатной крыши

Основные типы соединений в узлах несущей конструкции кровли мы уже рассмотрели выше. Но имеет смысл подробнее остановиться на вспомогательных материалах, позволяющих сделать стропильную систему более надёжной и прочной.

Усилить крепление деталей при монтаже стропильной системы можно при помощи металлических пластин и уголков различной формы

Такие изделия производятся из оцинкованной стали толщиной до 1,5 мм. Они имеют различную конфигурацию и могут быть установлены на любом виде соединения.

Фотогалерея: виды соединений в узлах стропильной системы двускатной кровли

Все стыковочные узлы стропильной системы несут функцию усиления стропил за счёт перераспределения нагрузок и упрочнения несущих элементов. Так, в нижней части стропило опирают на мауэрлат под прямым углом, для чего выполняют соответствующие врезки.

Для усиления стропильной системы стараются использовать соединения с максимальной несущей способностью, например, врезку стропила в мауэрлат под прямым углом

Кроме того, для дополнительного усиления в стыковочных узлах используются металлические крепёжные пластины. Этот же принцип используется и при установке подкосов к стропилу. В любом случае сопрягаемые детали должны работать «на упор» и не смещаться в процессе эксплуатации.

Любые детали должны нагружаться вдоль своей оси

Можно назвать три основных вида узлов в стропильной системе:

  1. Коньковые соединения. Это стыковка двух стропильных ног под заданным углом по линии пересечения скатов. Могут быть шарнирными или глухими. Первые применяются при устройстве стропильной системы на брусовых или бревенчатых домах, которые склонны проседать и приподниматься в зависимости от сезона в течение практически всего срока эксплуатации. Глухие соединения используются в стропильных системах домов из строительного камня. В таких строениях поверх стены устанавливается армированный пояс, который и принимает на себя боковые нагрузки.
  2. Крепление нижних концов стропильных ног к мауэрлату. Поскольку они расположены под углом к опорному брусу, создаётся скользящий вектор, направленный во внешнюю от строения сторону. Для его компенсации в мауэрлате производится врезка, а на стропиле — пятка. Стропило вставляется в паз с упором на неё и крепится гвоздём через ребро балки в мауэрлат. Применяются также дополнительные опорные детали из брусков. В тех случаях, когда стропильная балка должна перемещаться (на деревянных срубах), применяются скользящие крепления. Они дают возможность компенсировать сезонные изменения высоты стен.
  3. Другие узлы. Все остальные детали стропильных систем являются по сути упорными элементами, работающими на сжатие, редко — на растяжение. Они устанавливаются путём врезки в сопрягаемые детали, чтобы не допустить их смещения под нагрузкой. К таким деталям можно отнести ригели, подкосы, стойки, упоры и другие подобные детали.

Для более прочного соединения используются дополнительные элементы, упомянутые выше.

Пошаговая инструкция

Весь процесс создания 4-скатной кровли можно разбить на ряд этапов в следующей последовательности монтажа элементов стропильного каркаса.

  1. Мауэрлат.
  2. Лежни.
  3. Конёк и стойки.
  4. Стропила и нарожники.
  5. Обрешётка.
  6. Утепление.
  7. Кровельное покрытие.
  8. Свесы.

Мауэрлат

Выравнивание цементным раствором горизонтальной поверхности, как внешних, так и внутренних стен дома. Для контроля пользуются лазерным уровнем.

На готовые поверхности укладывают сдвоенные доски 120х50 мм, брус 100х50 мм или 100х100 мм. Балки крепят анкерными болтами, вбивая их в предварительно просверленные отверстия в кладке.

Лежни

Это основание для различных частей кровли. Балки укладывают на поверхности внутренних стен. Также выравнивают горизонт стен и применяют пиломатериалы того же сечения. В некоторых случаях лежни используют, как перемычки дверных проёмов. Их крепят также как и мауэрлат.

Конёк и стойки


В случае железобетонного перекрытия стойки устанавливают прямо на него

Если верхнее перекрытие дома представляет собой систему горизонтальных балок с поперечными связями, то стойки, несущие конёк крыши, опирают на центральный прогон или на лежень осевой внутренней стены. Конёк со стойками представляет собой рамную конструкцию, на которую опирают как диагональные, так и рядовые стропильные ноги.

Стропила и нарожники

В шатровом варианте отсутствуют рядовые стропила и конёк. Каркас собирают из четырёх вальм. Они представляют собой равнобедренные треугольники, стороны которых – это диагональные (накосные) стропила, основанием является мауэрлат.

Внутренне пространство вальм заполняют нарожниками – наклонными балками разной длины. Их устанавливают с шагом 0,5 – 1 м. По мере приближения к центральной оси вальмы длина нарожников увеличивается.

У вальмовых и полувальмовых крыш каркас формируется из двух торцовых вальм и боковых трапециевидных скатов. Боковые стороны кровли представляют собой рамы, где рядовые стропила вверху опираются на коньковый прогон, а внизу на мауэрлат.

Обрешётка

Готовят основание каркаса под кровельное покрытие устройством обрешётки поверх стропильных ног. Для этого на стропила набивают горизонтально параллельными рядами с шагом 400 – 500 мм рейки 50 х 50 мм или доски 120 х 50 мм. Следует заметить, что перед монтажом обрешётки каркас покрывают гидроизоляцией. Рулоны ПВХ плёнки раскатывают поперёк стропил, закрепляя степлером и фиксируя сверху контр-рейками.

Застройщики из-за экономии часто пренебрегают монтажом контробрешётки. Это те же рейки, которые укладывают на гидроизоляцию перпендикулярно последующей обрешётке. Благодаря этому создаётся подкровельное вентилируемое пространство. Оно не даёт проникнуть извне внутрь чердака или мансарды влаге и исключает скопление конденсата.

Монтаж гидроизоляции, контробрешётки и обрешётки:

Утепление

Чтобы не возиться с подгонкой размеров, шаг между стропильными ногами стараются проектировать равным 600 мм или 1200 мм – это стандартная ширина плит утеплителя. Теплоизоляцию крепят к обрешётке и стропилам степлером и дюбелями-грибками.

Кровельное покрытие

Специфика четырёхскатных крыш заключается в большом угле наклона кровли от 350 и выше. Поэтому кровельный материал с большим удельным весом не рекомендуется к применению. В то же время популярными видами кровельного материала для вальмовых и шатровых крыш являются:

  • Рулонная (мягкая) кровля. Рулоны битумного картона раскатываю горизонтальными рядами снизу вверх, укладывая на горячую жидкую битумную мастику. Это возможно делать по сплошной дощатой поверхности обрешётки.
  • Металлочерепица. Обладает лёгким весом, привлекательным внешним видом. Крепится к обрешётке саморезами снизу вверх.
  • Профнастил. Легко кроится на нужные фрагменты. Благодаря большим размерам профлистов, монтаж кровли происходит быстро.
  • Ондулин. Легкий кровельный материал в виде волнистой черепицы, может быть окрашен в разные цвета. Это листы из целлюлозы, пропитанные битумом.
  • Фальцевая кровля. Стальные тонкие листы легко монтировать. Отличаются большим сроком службе, но требуют регулярного окрашивания каждые 5 лет.

Свесы

Нижние концы накосных, рядовых стропильных ног и нарожников наращивают отрезками досок для образования своеобразного козырька. Свесы делают длиной от 200 мм до 400 мм. Козырёк по периметру крыши защищает от дождя отмостку вокруг дома. Также свесы, покрытые кровельным пирогом, предотвращают чрезмерный залив стен дождевой водой.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
