Ракетные печи: особенности, преимущества, самостоятельная сборка и топка печи

Изготовление реактивной печи из кирпича и металлической бочки

Изготовление реактивной печи из кирпича и металлической бочки

В данном случае работа традиционно начинается с подготовки всего необходимого.

Изготовление реактивной печи из кирпича и металлической бочки, чертеж

Этап 1. Материалы и оборудование

Для строительства потребуется:

  • шамотный кирпич;
  • стальная бочка на 200 л;
  • труба для дымохода;
  • металлическая щетка;
  • старое барбекю;
  • огнестойкая краска;
  • штыковая лопата;
  • керамзит;
  • арматура;
  • саман;
  • перлит;
  • цементный раствор;
  • кельма.

    Изготовление реактивной печи из кирпича и металлической бочки

Этап 2. Подготовка

Шаг 1. В полу вырывается котлован (по возможности) глубиной примерно в 30-50 см. Это необходимо для того, чтобы уровень горизонтального дымохода сильно не поднимался.

Шаг 2. Стальная бочка послужит колпаком для печи. Вначале бочка обжигается и очищается от сажи металлической щеткой, после чего окрашивается огнеупорной краской.

Этап 3. Фундамент

Шаг 1. Готовится опалубка для будущего основания.

Шаг 2. В том месте, где будет топка, в грунт углубляются несколько кирпичей.

Шаг 3. На дно укладывается стальная арматура.

Шаг 4. Вокруг нижней точки топочной камеры по уровню укладываются кирпичи.

Шаг 5. Основание заливается бетонным раствором.

Изготовление реактивной печи из кирпича и металлической бочки

Этап 4. Кладка

После высыхания раствора можно приступать к кладке ракетной печи.

Шаг 1. На первом ярусе кладка поднимается вверх, остается лишь отверстие для топочной камеры.

Шаг 2. На втором уровне формируется нижний канал печи.

Изготовление реактивной печи из кирпича и металлической бочки

Изготовление реактивной печи из кирпича и металлической бочки

Изготовление реактивной печи из кирпича и металлической бочки

Изготовление реактивной печи из кирпича и металлической бочки

Изготовление реактивной печи из кирпича и металлической бочки

Изготовление реактивной печи из кирпича и металлической бочки

Шаг 3. На третьем канал перекрывается кладкой таким образом, чтобы получилось два отверстия – для топочной камеры и вертикального канала.

Шаг 4. Подготовка к кладке вертикального канала. Помимо самой бочки, для этого потребуется старый водогрей примерно на 150 л.

В бочку встраивается фланец для подключения дымохода. Здесь же желательно установить тройник для чистки дымохода.

Шаг 5. Методом «сапожка» кладется восходящая часть конструкции. Внутреннее сечение этой части должно составлять примерно 18 см.

Шаг 6. На восходящую часть надевается обрезок водогрея, а пустоты между стенками заполняются перлитом. Верхняя часть перлита заделывается шамотной глиной.

Шаг 7. Основание печи обкладывается мешками, заполненными песком, основание кожуха обмазывается глиной. Пустоты между мешками и корпусом засыпаются керамзитом, после чего основание отделывается все той же глиной.

Шаг 8. Подсоединяется дымоход, на восходящую часть надевается перевернутая стальная бочка.

Шаг 9. Проводится пробный запуск печи, после чего бочка окрашивается огнестойкой краской.

Изготовление реактивной печи из кирпича и металлической бочки, схема

Этап 5. Обкладка дымохода

Шаг 1. Дымоход обкладывается мешками с песком и засыпается керамзитом.

Шаг 2. Конструкции придается соответствующая форма с помощью шамотной глины.

Остается лишь установить старое барбекю в горловину топки и закрыть его крышкой. Швы заделываются глиной. Все, кирпичная печь-ракета готова к эксплуатации.

Печь-лежанка, построенная по принципу печи-ракеты

Печь-лежанка, построенная по принципу печи-ракеты

Печь-лежанка, построенная по принципу печи-ракеты, схема

Печь-лежанка, построенная по принципу печи-ракеты, фундамент

Печь-лежанка, построенная по принципу печи-ракеты, фундамент

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Полезные советы по изготовлению ТТ котла

  • Если вы хотите  сделать ТТ котел  универсальным  с позиции  использования сырья, то для топочной камеры используйте трубу из жаропрочной легированной стали.

    Можно значительно сократить расход  на строительство  агрегата, если  взять бесшовную стальную  трубу 20 марки.

  • Прежде чем устанавливать котел на место, которое определено  под этот агрегат, проведите первую растопку на улице, оборудовав котел  временным  дымоходом. Так вы убедитесь в надежности конструкции  и  увидите, правильно ли собрали  корпус.
  • Если в качестве  основной камеры  вы будет  использовать газовый баллон, то учитывайте, что  такой агрегат  вам  обеспечит  горение  на 10-12 часов из-за небольшого количества закладываемого топлива. Итак небольшой объем пропанового баллона уменьшится после  срезания крышки и зольника. Чтобы  увеличить  объем  и  обеспечить  большее время горения, необходимо использовать  два баллона. Тогда  объема топочной камеры точно  хватит  на обогрев большого помещения, и не нужно  будет  закладывать дрова каждые 4-5 часов.
  • Чтобы дверца зольника плотно закрывалась, не давая доступа воздуху, нужно ее хорошо герметизировать. Для этого по периметру дверцы проложите асбестовый шнур.

    Если  вы будет  выполнять  в котле дополнительную  дверцу, которая позволяет «дозагружать» топливо  не снимая крышки, ее тоже нужно  плотно герметизировать с помощью асбестового шнура.

Для эксплуатации ТТ котла, схему которого мы прилагаем  ниже подходит  любое твердое топливо:

  • каменный и бурый уголь;
  • антрацит;
  • дрова;
  • древесные пеллеты;
  • брикеты;
  • опилки;
  • сланцы с торфом.

По качеству топлива особых  указаний нет – подойдет любое. Но  учитывайте, что при большой влажности топлива, котел  не даст большой коэффициент полезного действия.

Достоинства и недостатки

Как и у всех конструкций, у ракетных печей имеются свои достоинства и недостатки. Начнем с плюсов. Это как раз то, что сделало эту технологию такой популярной:

  • отличные показатели эффективности. Переносные походные мини-печки намного удобнее примусов и газовых горелок. Очень высокий КПД. Печь можно топить различными видами топлива. Для нормальной работы достаточно щепочек и прочих отходов;
  • скорый выход на рабочий режим. Это касается и больших, и малых печей. Соответственно, маленькие печки быстро согреют котелок воды. Стационарные большие — хорошо прогреют помещение;
  • простота устройства. Любую из ракетных печей несложно соорудить самостоятельно. В дело идут самые простые, иногда непригодные для другого дела, материалы;
  • полнота сгорания топлива. Конечно, походную печь нельзя ставить в палатку, а большую нельзя оставлять без трубы. Но в целом выброс в атмосферу минимален. На рабочем режиме, конечно;
  • теплоотдача может достигать значительных значений.

Отлично подходит для помещений, эксплуатация которых носит периодический характер: летняя кухня, склад, мастерская.

Теперь о недостатках, которые тоже имеются:

  • печи совершенно не годятся для обогрева бань, гаражей. Теплообменник вокруг жаровой дожиговой трубы разогревается довольно сильно. Это не совсем комфортно с позиции удобства эксплуатации, особенно в гараже. Так же печь не переносит резких охлаждений, как в бане. Нормальная работа дожиговой камеры возможно только не ниже определенного значения;
  • некоторая условность классификации переносной вариации печи в качестве походной. Для пешего путешествия печь и крупновата, и тяжеловата. Ее правильнее было бы назвать «автотуристической» или «кемпинговой». При этом, все, что изложено о ее достоинствах в качестве переносной, остается в силе;
  • есть нарекания и как к обогревателю. Печь не может обеспечить равномерной теплоотдачи. Существуют слишком большие различия температуры во время работы и во время остывания;
  • малая теплоемкость. Не получится сделать большие запасы тепла. Наращивание теплоаккумулирующей массы вокруг теплообменника решают проблему только частично;
  • нельзя использовать для нагрева воды из-за встроенного регистра-теплообменника. Единственный вариант — нагрев чайника или кастрюли на крышке теплообменника, как бы на конфорке;
  • неравномерный нагрев тела печи;
  • невозможность регулировки интенсивности горения печи при помощи поддувала или задвижек. Режим работы печи всегда один. Изменения в производительности печи возможны только путем дозировки загружаемого топлива. И частотой пуска.

Мы рассказали об известных достоинствах и недостатках, а выбор предстоит делать вам.

Как выложить топливник из кирпича

Такая модель требует использования только шамотного (глиняного) кирпича – керамический или силикатный сразу растрескается. Кладка ведется на глиняном растворе, пропорции состава указаны выше. Под основание печки роется котлован, грунт на дне трамбуется и заливается бетонным раствором. Размер фундамента – 1200х400х100 мм.

После затвердевания основания его защищают листом картона из базальта, затем начинают выкладывать топливник, вертикальный дымоход и загрузочную камеру. С фронта топливника крепится дверца для уборки золы. После высыхания глиняного раствора траншея засыпается, в вертикальный дымоход вставляется труба нужного диаметра. Полости между кирпичом и трубой следует забить утеплителем – базальтовой ватой, золой или другим невозгораемым материалом, например, асбестом.


Как выложить печь

Теперь на кладку ставится колпак Ø 600 мм – подойдет вырезанная крышка из металлической бочки. Перед монтажом в нем вырезается отверстие, в которое вставляется патрубок под дымоход. Надевая этот колпак, бочку следует перевернуть, и патрубок окажется там, где нужно. Затем выводится дымоход – или напрямую на улицу, или через обустройство лежака с горизонтальными дымоходными каналами. Лежак можно выкладывать обычным силикатным кирпичом, так как температура газов будет уже низкой.

Как сделать ракетную печь своими руками

Начнем с самого простого кирпичного образца, предназначенного для приготовления еды. Такую печку можно быстро сложить у себя во дворе без глиняного раствора, а после использования разобрать. Также возможна сборка стационарного варианта – для любителей готовить на открытом огне. На картинке ниже представлен чертеж печки, а точнее, ее порядовка. Здесь всего пять рядов.

Первый ряд – это основание, включающее в себя шесть кирпичей. Второй ряд образует топку, а следующие три ряда формируют дымоход-райзер. В первом и втором рядах применяются половинки кирпичей, чтобы печка была прямоугольной, без торчащих элементов.

Сразу же после сборки можно приступать к растопке – готовьте на огне любые блюда в чугунных казанах и на сковородках, грейте чайники и кастрюли с водой.

Металлическая печь из листового металла может стать как походным, так и стационарным вариантом. Ее чертеж мы уже приводили в предыдущих разделах нашего обзора. Она может использоваться для приготовления еды в любых условиях.

Как сделать своими руками?

Перед тем, как сделать ракетную печь, необходимо определиться с местом её установки, с габаритами будущей конструкции, разработать схему. Технология самой кладки довольно простая, освоить ей может любой начинающий строитель.

Простейшую конструкцию печи ракеты можно соорудить из 20 кирпичей на дачном участке и пользоваться ею для подогрева привезённой из дома пищи.

Выбор места

Перед началом строительства, первым делом, выбирают место. Кирпичные печи ракетного типа рекомендуется размещать ближе к входной двери. В таком случае, золу после чистки не нужно будет нести через всю комнату, что положительно скажется на общей запылённости помещения.

Также желательно, чтобы в месте выхода трубы не было стропил, расположенных к дымоходу ближе 40 см. И ещё, печь не должна примыкать к внешней стене дома, чтобы дорогостоящее тепло не уходило на отопление улицы.

Приготовление раствора

Цементный раствор под воздействием высоких температур быстр растрескается, поэтому для кладки отопительных устройств из кирпича используют только раствор, состоящий из глины и песка.

Их пропорции определяются экспериментальным путём, в зависимости от качества глины. Чаще всего в соотношении 1:2 или 1:3, причём чем выше жирность у глины, тем меньше её добавляют в раствор.

Сначала глину нужно замочить, процедить, а затем вводить песок. Полученный раствор по консистенции должен походить на густую сметану. Проверить уровень её вязкости можно следующим способом:

  • поместить в смесь деревянную палку или рукоятку мастерка;
  • вынуть инструмент и хорошо стряхнуть;
  • проверить толщину налипшего слоя: если менее 2 мм добавить глину, более 3 мм — песок.

К приготовлению раствора нужно подходить со всей ответственностью, так как заполнить все неровности кирпичей и обеспечить их прочное сцепление может только пластичная смесь нужной густоты.

Порядовка ракетной печи на 20 кирпичей

Пример кирпичной ракетной печки

Кладка ракетной печи с лежанкой

Кирпичная ракетная печь, даже оборудованная лежанкой, имеет небольшие размеры. Представленная на рисунках порядовка (ниже) позволяет собрать конструкцию без применения металлических изделий. Железными будут только дверки. Впоследствии корпус можно будет обмазать глиной, чтобы придать ей более округлые формы.

№ рядаКоличество кирпичей, шт.Описание кладкиРисунок
162Формирование основания печи

(нажмите для увеличения)

244Образование основания каналов для обогрева лежанки вдоль всей конструкции. Крепление закладных для монтажа чугунной дверцы
344Повторение контура второго ряда
459Полное перекрытие каналов. Начало формирования вертикального дымового канала и топки
5

60

Возведение лежанки

(нажмите для увеличения)

6

17

Продолжение кладки дымового канала
7

18

8

14

9; 1014Формирование дымового канала

(нажмите для увеличения)

1113
1211Начало кладки дымоходной трубы. Отсюда начинается канал, через который воздух от варочной поверхности опустится вниз, чтобы переместиться к лежанке
1310Окончание формирования поверхности под варочную панель. Укладка асбестовой прокладки, которая накрывается листовой сталью.

(нажмите для увеличения)

14; 155Закрытие дымоходного канала и формирование невысокой стеночки между лежанкой и варочной панелью.

После завершения кладочных работ самодельную печь ракету надо просушить, осторожно, производя прогрев малой интенсивности. Сначала в топку закладывают не более 20% от нормы дров, и протапливают устройство два раза в сутки в течении 30 — 40 минут

По такой схеме топят печку до тех пор, пока её наружная поверхность не очистится от сырых пятен. На просушку в зависимости от габаритов прибора может потребоваться от трёх до восьми дней. В течение этого времени помещение должно хорошо проветриваться, особенно в летний период.

Ускорение просушки может привести к растрескиванию кладки, то есть устройство станет непригодным для дальнейшей топки.

Готовый вид

Плюсы и минусы самодельных буржуек длительного горения

Теперь, когда известны основные конструкции печей с увеличенным периодом горения топлива необходимо проанализировать положительные качества и недостатки этих устройств.

К положительным сторонам необходимо отнести:

  • Существенную экономию топлива;
  • Высокую теплоотдачу;
  • Возможность длительное время работать в «автономном» режиме;
  • Возможность использования для большинства видов разного топлива.

Увы, у этих конструкций имеются и недостатки, которые никак нельзя назвать несущественными:

  • Необходимость герметичного соединения всех частей корпуса при сборке;
  • Высокие требования по содержанию в чистоте дымоходов;
  • Несмотря на то, что печи рассчитаны на длительный период эксплуатации за ними необходимо периодически присматривать;
  • Для пользования такими устройствами необходимы определенные навыки и умения;
  • Чтобы самостоятельно собрать такую печь нужно владеть довольно высокими навыками в металлообработке;
  • Для использования нужны хорошо высушенные дрова.

Особенности пиролизной печи и её применение

Пиролизные печи называются печами длительного горения. Сгорание твёрдого топлива в них происходит без доступа кислорода: летучие газы сначала насыщаются мелкой фракцией древесины, а затем дожигаются при высокой температуре (от 450 оС), смешиваясь с остаточным воздухом во второй камере. Топливо и газ сгорают практически полностью, обеспечивая высокий КПД (до 85—95%).

Простая конструкция печи позволяет соорудить её своими руками и делает устройство удобным в использовании

Печь такого действия устанавливают в гараже, на даче, в своём доме и в любом небольшом помещении, где необходимо долгосрочное отопление. Устройства просты в эксплуатации и дают максимальный объём тепла при существенной экономии топлива. При этом твёрдый материал перерабатывается практически полностью: сжигаются газ и угли, поэтому дым, сажа и зола почти не образуются. Этот принцип действия актуален для всех моделей пиролизных печей, но разные конструкции могут отличаться характеристиками, внешним видом и внутренним строением.

Преимущества и недостатки

Отопительное устройство отличается эффективностью и экономичностью, но также имеет и ряд особенностей. Сделать правильный выбор позволяет знание плюсов и минусов пиролизных печей. Положительные особенности этих устройств выражены в следующем:

  • КПД до 95%, быстрый нагрев;
  • минимальный процент дыма и сажи, экологичность;
  • отсутствие необходимости постоянного контроля (топливо загружают раз в сутки);
  • применение разного вида топлива;
  • доступность сборки и монтажа печи своими руками.

Простой принцип действия обеспечивает практичность агрегата

Основной недостаток эксплуатации такой печи — необходимость правильного хранения дров, подбирая оптимальный уровень их влажности. В противном случае материал не будет эффективно сгорать, ведь влажные пары не позволят газу переработаться.

При сжигании отходов (сырая древесина, покрышки авто, производственный мусор) присутствует неприятный запах, поэтому рекомендуется использовать только чистое и качественное топливо, или дополнительно устанавливать в помещении систему вентиляции. А также стоит учесть, что в дымоходе образуется конденсат, для сбора которого предусмотрен специальный накопитель. Выходная труба и дымоход имеют больший диаметр, чем накопитель, поэтому важна правильная установка печи.

Устройство ракетной печи

Свое название прибор получил благодаря образованию реактивной тяги во время горения, сопровождающегося характерным гулом, напоминающим звучание взлетающей ракеты. Это изделие также напоминает и конусовидная конструкция печи.

Можно выделить два основных типа конструкции печки:

Простая конструкция

Состоит из пары труб, которые соединяются между собой отводом.

Нижняя трубка разделена пластиной из металла. Две трети её длины приходится на верхнюю часть, в которую загружается топливо. Нижний отсек выполняет функцию простейшего поддувала, способствующего обмен воздушных масс. В этом варианте печи топливные материалы закладываются горизонтально.

Тип агрегата с вертикальной загрузкой имеет в конструкции две различных по длине трубки, расположенные вертикально. Третья – соединяет их и играет роль топливного отсека.

Простейшая печка обычно размещается на улице и используется для готовки и нагрева воды.

Усовершенствованная конструкция

Больше подходит для монтажа в помещении. С её помощью можно обогреть комнату до 50 кв. м площадью.

Прибор имеет ряд улучшений в сравнении с простой моделью, повышающих характеристики и эффективность работы:

  • Имеется второй корпус, устанавливаемый снаружи. Трубка горения покрыта термоизоляционным материалом. Верх корпуса герметично закрыт, что обеспечивает стабильную повышенную температуру продолжительный период времени.
  • Независимое отверстие оптимизирует поддув воздуха, в облегчённой версии эту функцию менее эффективно выполняет открытый топливный отсек.
  • Модернизированный дымоход пропускает нагретый поток газа через печные каналы, способствуя его более эффективному догоранию. При этом нагревается варочная панель и тепло равномерно распределяется по помещению.

Разновидности ракетных печей

В этом разделе мы рассмотрим самые распространенные виды ракетных печей, использующихся в походных и стационарных условиях.

Простые печи из металла

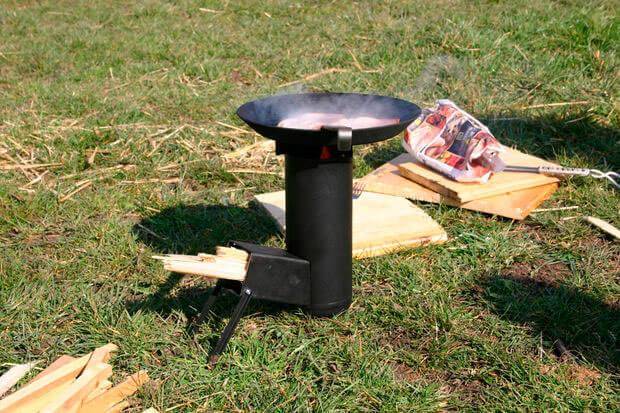

Самая простая реактивная печка на дровах изготавливается из Г-образного отрезка металлической трубы большого диаметра. Горизонтальная часть короткая, она представляет собой топку. Камера сгорания располагается в вертикальной части трубы, здесь активно горят дрова. В горизонтальный участок нередко вваривается небольшая металлическая пластина, образующая поддувало. После прогрева ракетная печь выходит на рабочий режим, из ее вертикального участка (жаровой трубы) вырывается пламя.

Такие ракетные печи используются для приготовления еды в походных или уличных условиях – за счет маленькой площади они отличаются небольшим тепловыделением, а подавляющая часть тепловой энергии уходит через жаровую трубу. На эту трубу ставятся чайники, сковороды и кастрюли, чтобы бушующее пламя обеспечивало их прогрев. Для поддержания тяги в верхней части трубы располагаются подставки, на которые и ставится посуда – продукты сгорания смогут беспрепятственно выходить наружу.

Для того чтобы металлическая ракетная печь из Г-образного отрезка трубы получилась более эффективной, ее оснащают металлическим кожухом из старой бочки. В нижней части бочки виднеется поддувало, а из верхней выглядывает жаровая труба. При необходимости, внутренний объем засыпается утеплителем, например, золой – она не горит и хорошо удерживает тепло.

Наибольшим удобством отличаются металлические ракетные печи с вертикальными топками, расположенными под углом к жаровой трубе. Нередко топочные отверстия закрываются крышками, забор воздуха в этом случае осуществляется через поддувало. Иногда топка делается по диаметру больше жаровой трубы, чтобы обеспечить длительное горение.

Простые печи из кирпича

Малогабаритная печь ракета из кирпича – это еще один самый простой вариант постройки ракетной печи своими руками. Для ее сборки не требуется цементный раствор, достаточно уложить кирпичи друг на друга, чтобы получить в свое распоряжение удобный кирпичный уличный агрегат для приготовления пищи. В разделе по самостоятельной сборке ракетных печей мы предложим вам ознакомиться с самой простой порядовкой для самостоятельной сборки.

Печь ракета, сделанная своими руками из кирпича, может быть использована для обогрева домовладений. В этом случае простой порядовкой не обойтись – придется сооружать стационарный вариант с применением специального цементного раствора. Порядовок для этого много, вам останется лишь выбрать подходящий вариант. Кстати, отдельные варианты таких печей предусматривают наличие водяного контура.

Преимущество кирпичных ракетных печей:

  • Простая конструкция;
  • Длительное сохранение тепла;
  • Возможность создания удобной теплой лежанки.

Отдельные модели делаются комбинированными, в них используются как сталь, так и кирпичи.

Сложные ракетные печи

Реактивная печь для отопления домовладений или для бани отличается повышенной сложностью. Главным звеном здесь по-прежнему является райзер (жаровая труба), заключенный в металлический корпус. Верхняя его часть может использоваться для приготовления еды, образуя своеобразную варочную поверхность. Топка делается большой, чтобы вместить увеличенное количество твердого топлива. В качестве исходных материалов выступают металл, кирпичи и глина.

На основе глиняной обмазки изготавливаются обтекаемые ракетные печи неправильной формы, что хорошо воспринимается человеческим зрением.

Существуют проекты дровяных ракетных печей, предусматривающие наличие дополнительных модулей. Схемы их постройки включаются в себя небольшие бойлеры для подготовки горячей воды, варочные поверхности, водяные рубашки и даже небольшие духовые шкафы. Такие печки помогут обогреть домовладения и создадут комфортные условия для проживания человека.

Ракетный котел с водяной рубашкой, созданный на основе дровяной печи, поможет прогреть многокомнатную постройку. Он оснащается водяным контуром для подогрева теплоносителя. Дополнительное удобство создают образцы с лежанками – эти лежанки создаются на основе тепловых каналов между жаровой и дымоходной трубами.

Делаем печь – ракету

Большого труда не составит выполнить легкую походную печку, изображенную на чертеже, отыскав в доме такие материалы:

  • профильная труба круглая диаметром 133—150 мм длиной 0,5 м;
  • труба профильного сечения 14 х 20 см, длина 0,4 м;
  • металлический лист толщиной 2—3 мм на колосники;
  • пруток O8—10 мм для ножек;
  • обрезки железа на подставку.

Вертикальная круглая труба варится к профильной под угол 45°, после к корпусу приделываются проушины для ножек (они должны легко сниматься). Вовнутрь наклонного топливника ставится колосниковая решётка, с наружной стороны фиксируется крышка. Для комфорта чистки золы внизу неплохо бы установить вторую дверку.

Совет. В первую очередь приварите к верхнему срезу огневого канала подставку – между донышком посуды и корпусом должны проникать газы, иначе «ракетной» тяги не появится.

Чертеж усовершенствованной версии мобильной печи

Конструкцию печи можно улучшить, организовав подачу вторичного воздуха вовнутрь дымогарной трубы. Обновление даст возможность увеличить результативность и продолжительность горения дров. Просверлите по обоим бокам отверстия с двух сторон, прикрыв их ракетными «дюзами» согласно представленному чертежу. Как функционирует эта печка, показывается на видео:

Из баллона с газом

На изготовление печи – ракеты собственными руками пойдут подобные материалы:

  • трубы круглого сечения поперечными размерами 70 и 150 мм; с толщиной стены 4 мм;
  • квадратная профильная труба 150—200 мм в поперечнике;
  • дымоходный отрезок трубы O10—15 см;
  • сталь низкоуглеродистая (марка Ст20) листовая;
  • плотная базальтовая теплоизоляция (80—120 кг/м3) либо сыпучие огнезащитные материалы, к примеру, вермикулитовый либо перлитовый гравий.

Для начала металлический прокат порежьте на заготовки соответственно с чертежом. После необходимо спилить у пропанового баллона крышку, заранее открутив вентиль и наполнив резервуар доверху водой. Инструмент – обыкновенная угловая шлифмашина с кругом для металла.

Последующая методика сборки выглядит так:

  1. Разрежьте профильную трубу вдоль, отступив от края 35 мм. Одна часть пойдёт на изготовление зольника, вторая – поддувала.
  2. Состыкуйте топливник и дымогарную трубу под угол 90°, сделав необходимые вырезы. Сверху топки прорежьте проем, куда приварится загрузочный бункер.
  3. Сварите райзер с топливником, после наденьте кожух из трубы 150 мм, сделав внизу вырез под ширину топки.
  4. Установите и обварите бункер для закладки дров. Зафиксируйте дверки топливника и зольника.
  5. Засыпьте между стенками дожигателя и оболочки перлит.
  6. В баллоне сделайте боковой проем, чтобы вставить конструкцию которая готова. Крышку лучше выполнить съемной.
  7. Произведите заключительную сборку и приварите дымоходный отрезок трубы.

Детально об изготовлении ракетной печки из баллона расскажет специалист в видеосюжете:

Из кирпича

Простейшую ракетную печурку чтобы приготовить пищу можно сложить из кирпичей без использования раствора, как показано на схеме с порядовками. Такое сооружение несложно разобрать и переставить если понадобится.

Печь-ракету с лежанкой нужно ложить на бетонный фундамент либо бутового камня. Материал – керамический или шамотный кирпич, раствор песчано-глиняный либо шамотный исходя из этого. Готовое основание стелится рулонным кровельным материалом с целью защиты от негативного воздействия влаги, после ложится сплошной первый кирпичный ряд. Последующий рабочий порядок выглядит так:

  1. Выложите топливник, ставя кирпичи «на ребро». Таким образом сделайте перекрытие камеры, оставив устье для загрузки дров и райзера.
  2. Постройте трубу дожигателя из 9 рядов камней, устанавливаемых «на ребро» с перевязкой.
  3. Наденьте на райзер трубу или жестяные ведра, появившуюся полость засыпьте теплоизолятором либо простым песком.
  4. Установите бочку кверху дном, выведя отрезок трубы газов дыма снизу.
  5. Сложите кирпичную лежанку из 3—4 горизонтальных каналов.
  6. Произведите обмазку бочки и лежанки глиняным раствором.

Главное. Постройка производится с соблюдением правил кладки печи, расписанных в детальном руководстве.

Протяженность дымовых каналов изнутри лежанки ограничена тягой в ракетной печи и внешнем дымоходе. Лучше выдерживать общую длину газоходов в границах 4 м. Чтобы отопитель не дымил назад в комнату, подымите верх дымовой трубы на высоту 5 м, считая от колосников

Как выстроить кирпичную печку – ракету без бочки, обращаете внимание на видео:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
