Прокладываем канализацию в частном каркасном доме своими руками? Пошаговая инструкция

Общие советы по монтажу

Перед монтажом трубопровода необходимо установить все крепления, закончить сварочные работы. Трубы, которые перед прокладкой хранились или перевозились при минусовой температуре, выдерживают не меньше суток при температуре выше 10°C. Прежде чем начинать установку необходимо их выровнять и в дальнейшем не допускать прогибов.

Трубы к стенам и опорам крепят хомутами или крюками. Расстояние от крепежа до резьбовых соединений должно быть больше 5 см

Для водопроводных стояков используют трубы с наружным диаметром не менее 20-ти мм, для этажной разводки — с диаметром 16 мм и 14 мм. Лучше использовать как можно меньше разборных соединений. Нужно чтобы все соединительные элементы отвечали типу (серии) труб и также как арматура и ревизия, находились в доступных местах.

Горизонтальные участки водопровода должны иметь уклон в сторону водоспускной арматуры для возможности слива воды, подъем делают в сторону устройства, через который будет выходить воздух при заполнении системы водой. При монтаже вертикальных конструкций не допускают их наклона больше чем 2 мм на каждый метр.

Осуществляя вертикальную установку трубопровода, трубы ГВС размещают справа от труб ХВС. При горизонтальной разводке холодный водопровод размещают снизу под горячим во избежание образования конденсата.

Закрывают каналы или проводят замоноличивание трубопровода только после пробного запуска системы и проверки ее на работоспособность, наличие протечек и повреждений

При эксплуатации водопровода с горячим водоснабжением происходит такое явление, как тепловое расширение, которое особенно характерно для изделий из полипропилена. При этом трубы могут удлиняться, это приводит к повреждениям и протечкам.

Правильное расположение креплений и самокомпенсация таких участков трубопровода, как изгибы, повороты, прокладки «змейкой» препятствуют деформации.

Внешняя канализация

Внешняя канализация в каркасном доме включает в себя централизованную отводную трубу и септик для очистки сточных вод. Централизованную трубу на участке от выхода из дома до соединения с септиком обязательно утепляют с помощью специальных теплоизоляционных материалов и закапывают в грунт на глубину ниже точки промерзания.

Несоблюдение правил тепловой изоляции центральной трубы может обернуться серьезными проблемами: от банального замерзания жидкости и нарушения оттока стоков, до прорыва трубы. При этом работы по ремонту канализационной системы в условиях зимы проводить крайне сложно.

Септик

Септик в каркасном доме – специальная система, которая используется для осаждения и фильтрации отходов жизнедеятельности человека. Фильтрация проводится путем механического воздействия либо с помощью специальных бактерий, тип фильтрации зависит от устройства септика. Оборудовать систему на участке можно самостоятельно из железобетонных колец, либо приобрести уже готовое устройство.

После фильтрации из септика выходит относительно чистая вода, она проходит дополнительную очистку во время просачивания через грунт, в итоге сточные воды становятся абсолютно безопасны и не загрязняют грунт. Вне зависимости от используемого септика, система нуждается в профилактике раз 3-5 лет.

Внутренняя канализация

Так как в нашей стране от подвального помещения в каркасном доме часто отказываются в пользу 2-3 этажа, желательно на этапе строительства фундамента оставить рабочий подпол, под которым будут проложены стоки. Если нет возможности организовать подпол, ветки канализации к основному стояку проводятся максимально низко с соблюдением нормативного уклона.

Схема расположения

На первом этапе обустройства канализации в каркасном доме своими руками выбирается принципиальная схема расположения труб канализации. Этап начинается еще на стадии проектирования дома. Желательно выбирать такое размер лаг перекрытия, чтобы даже крупные канализационные трубы могли расположиться между ними.

На втором этапе обрисовывается схема расположения канализации в доме. От каждого унитаза отводится магистраль диаметром не менее 110 мм, от кухни, душа, посудомоечной и стиральной машины – магистраль диметром около 50 мм. На схеме обязательно отмечаются тройники, повороты. Далее просчитываются необходимые метры пластиковых труб и закупаются необходимые строительные материалы.

Фановая труба

На третьем этапе проводится работа с обустройством вентиляции для каждой ветки. Этап крайне редко проводится в нашей стране. При этом в случаях, если канализационная магистраль выполнена в виде «слепого» участка, часто во время слива воды в сифоне происходит срыв водяного запора, в результате появляется неприятный канализационный запах из септика.

На заключительном, четвертом этапе, организовывается ревизионный доступ к каждой ветке канализационной магистрали. Ревизионный доступ позволяет быстро устранить засор: открывается люк, выкручивается пробка, с помощью специального троса засор проталкивается в домовой стояк.

Установка узлов системы водоснабжения

Типичная схема разводки водопроводной системы со скважиной или колодцем может применяться для последовательной проводки трубопровода.

Она состоит из таких узлов:

  • Насосное оборудование. Для глубокого колодца более 8-ми метров или скважины подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборке или поверхностные насосы.
  • Переходной ниппель. Нужен для соединения со следующими элементами системы, которые в большинстве случаев имеют отличный от выхода из насоса диаметр.
  • Обратный клапан. Предотвращает вытекание воды из системы в момент простаивания насоса, падения напора воды.
  • Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от разводки (наружной или внутренней, скрытой или открытой), цены самого материала, простоты монтажа. Трубопровод, подводящий воду в дом, снабжается теплоизоляционным слоем.
  • Водоразборная арматура. Используется для соединения труб, перекрытия подачи воды, монтажа трубопровода под углом и т. д. К ней можно отнести: фитинги, краны, водорозетки, тройники и т. д.
  • Группа фильтров. Предназначена для защиты оборудования от попадания твердых и абразивных частиц, снизит содержание железа в воде и смягчит ее.
  • Бак гидроаккумулятора. Требуется для создания и поддержания стабильного напора воды, предотвращения частого срабатывания насоса.
  • Группа безопасности. Необходима для контроля давления в системе — реле давления, манометр и реле сухого хода. Приборы автоматического регулирования помогают поддерживать стабильный напор в системе и продлевать срок эксплуатации оборудования.

Все элементы системы подключаются в определенной последовательности. Подробнее очередность можно рассмотреть на схеме. Далее установку системы описано на примере коллекторной разводки, как более сложной.

Простая схема системы водоснабжения дает возможность представить, как должна выполняться разводка от источника до крайней точки потребления (+)

Коллекторный узел в частном доме устанавливается в специальных помещениях — бойлерных или котельных — специально отведенных комнатах жилого дома, в подвальных и полуподвальных помещениях.

В этажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за смывным бачком в туалете или спрятать в специальном шкафу. Чтобы сэкономить водопроводные трубы, коллектор располагают поближе к большему количеству сантехнических приборов, на примерно одинаковом расстоянии от них.

Монтаж коллекторного узла, если следовать по направлению воды, проводят в такой очередности:

  1. На участке соединения коллектора с основной трубой подачи воды устанавливают запорный кран для отключения в случае необходимости всей системы.
  2. Далее монтируют осадочный фильтр, который задерживает крупные механические взвеси, способные привести к поломке оборудования.
  3. Затем проводят установку еще одного фильтра, который будет изымать из воды более мелкие включения (в зависимости от модели — частицы от 10 до 150 микрон).
  4. Следующий в схеме установки — обратный клапан. Он перекрывает обратный ток воды при падении давления.

После установки вышеперечисленного оборудования к трубе подачи воды подключают коллектор с таким количеством выводов, которое соответствует числу точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.

Монтаж водопроводных веток горячей и холодной водопроводной системы одинаков при центральном водоснабжении. Немного иначе проходит установка в доме: один из отводов холодной воды коллектора подключают к водонагревателю, откуда горячую воду направляют на отдельный коллекторный узел

Порядок работ при создании наружной канализации

Начинается прокладка труб канализации с проекта. Рекомендуется сделать траншею с минимальным количеством изгибов, оптимальное решение — совершенно прямая труба без каких-либо поворотов.

Если же без них никак не обойтись, а длина системы более 12 метров, в таких местах устанавливают смотровые колодцы, поскольку именно здесь чаще всего возникают засоры и поломки.

Важно правильно определить глубину прокладки канализационной трубы. При ее определении учитывают глубину промерзания грунта и уровень входа канализационной трубы в септик или трубу централизованной канализационной системы

Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции.

Нередко создание достаточно глубокой траншеи оказывается слишком трудоемким, а порой и невозможным. В таком случае необходимо провести теплоизоляционные работы, чтобы защитить стоки от замерзания в зимнее время.

Если труба шире 200 мм, свободное пространство следует увеличить, иначе провести правильный монтаж конструкции будет затруднительно. После того, как план составлен и все факторы учтены, приступают к выполнению работ.

Для монтажа наружной канализации следует:

  • Выкопать траншею подходящего размера. Уложить на дно песчаную подушку толщиной примерно 50 мм. Тщательно утрамбовать дно траншеи.
  • Уложить и соединить канализационные трубы. Подключить их к внутренней канализации и к септику.
  • Проверить работу системы и убедиться в ее герметичности.
  • Засыпать песком пространство по бокам труб, послойно его утрамбовывая. Засыпать канализацию сверху.

Выясняя, как правильно проложить канализационные трубы, следует учесть рекомендации специалистов:

количество стыков и поворотов должно быть минимальным; все раструбы нужно направлять навстречу движению стоков; нельзя укорачивать раструбы и фасонные элементы; следует закрепить трубы, чтобы обеспечить правильный уклон канализации.

Чтобы соблюсти уклон, используют маркировочный шнур, который натягивают по дну траншеи.

Внешняя сеть

Прежде чем начать проводить установку общей трубы по участку, нужно соединить внутреннюю часть канализации с наружной средой. Для этого устанавливают так называемый выпускной элемент. Монтаж его выполняют с места забора стоков до стояка.

Таким образом, трубу устанавливают по направлению потоков сточных вод из туалета и сантехники. Сваи и раструбы монтируют строго под углом в 90 градусов.

Выбирая диаметр труб, учитывают его таким образом, чтобы он абсолютно соответствовал величине стояка. Что касается длины выпускных элементов, то она не может превышать 12 метров. Колодец для сбора нечистот можно также соорудить своими руками. Для этого в качестве основного материала используют кирпич, пластик, железобетонные кольца. Так как колодец будет устанавливаться во влажной почве, для его защиты поверхность стоит обработать специальной грунтовкой.

Подготавливая траншею для дальнейшей установки выпускного водоотвода, следят за тем, чтобы грунты был нетронутым. А для того чтобы окончательно предотвратить проседание почвы в будущем, к траншее с трубой подсыпают песок и тщательно ее утрамбовывают. Во всех местах соединений делают небольшой подкоп земли, чтобы все трубы лежали прямой линией без искривлений.

Следует отметить: если трубы будут лежать на глубине менее 70 см, их необходимо утеплять, чтобы зимой они не промерзали.

Коммуникации в каркасном доме. Вентиляция

Вентиляция в каркасном доме — вещь безусловно необходимая, т.к. он работает как огромный «термос» и весь зашит полиэтиленовой пленкой, на которой оседает пар. Это нужно вентилировать, да и воздух свежий человеку необходим.

Вентиляция каркасного дома нужна для: притока свежего воздуха и вытягивания уже использованного воздуха (с углекислым газом) наружу.

Приток воздуха в каркасные дома обычно обеспечивается через окна (микропроветривание, или форточка), хотя существуют и варианты с монтируемыми прямо в стену клапами КИВ (и их аналогами), а также более совершенные системы принудительного притока воздуха с рекуперацией (но для экономного дома не совсем актуальные).

Вытяжка использованного воздуха обычно производится через трубу, которая идет из помещения на крышу. Она может работать как в режиме «естественной тяги»(но проблемно с этим летом, т.к. разница температур небольшая, а значит, не будет «тянуть»), так и на вентиляторах, которые принудительно выводят воздух по включению (которое может быть также запитано, например, от света в ванной или кухне).

Вытяжку в каркасном доме необходимо делать: а) на кухне (через специальный зонт) б) в санузлах (можно через стену, но лучше так не делать) в) из газового котла в котельной (можно через стену) г) из холла со спальнями (а если под дверью спальной есть щели, то воздух через этот коридор вытянется и оттуда) д) из котельной (если используется газовый котел с открытой горелкой).

Вентиляция каркасного дома — дело очень ответственное и важное, не слушайте тех, кто говорит, что стены «дышат». Каркасный дом дышит, только если у вас каркасно-щелевой дом от кривых строителей, настоящий каркасник не дышит, он термос с герметичной пленкой внутри

Внутренняя канализация каркасного дома

Внутренняя канализация каркасного дома в своей основе мало отличается от канализации каменного или брусового дома. К основных деталям внутренней канализации относятся вертикальный стояк, который фановым выходом выводится через кровлю, а нижний участок переходит в отводящую к септику трубу; канализационные ветки, идущие от санузлов, кухни к основному стояку. Единственное отличие и преимущество канализационной системы каркасного дома — это возможность её скрытого монтажа. Стены и перекрытия каркасного дома полые и канализационные трубы можно провести без декоративных коробов. В этом таится скрытая проблема. На рынке России 99% канализационных систем представлены полипропиленовыми трубами, которые соединяются через резиновые уплотнители. Материал труб практически вечен, а вот резиновые кольца могут со временем высыхать. В итоге, спустя 10-20 лет появляется гнилостный запах, источник которого будет где-то за гипсокартоном и керамической плиткой.

Поэтому в Штатах и Канаде внутреннюю канализацию выполняют трубами ПВХ на клеевом соединении. Монтаж их очень прост, но вот цена в России на порядок отличается от заокеанских поставщиков. Это объясняется низким спросом на рынке, проблемами доставки и растаможки, а также монополизацией рынка. Тем не менее, такие трубы есть, их чаще всего применяют для водоснабжения бассейнов и устройства центральных пылесосов. Мировые лидеры: Genova и Nibco, которые имеют представительства и дистрибьюторов в России. У клеевой ПВХ канализации есть разные диаметры труб 1-1/2», 2», 3» и 4». Если вы выберете полиэтиленовые трубы, то доступные размеры обычно ограничиваются диаметрами 40, 50 и 110 мм. Магистральным стояком диаметром в 110 мм, который пойдет от унитазов, Вам будет сложно пересечь каркасные стойки шириной 150 мм без потери их стабильности. Американцы применяют трубы 3» (75 мм), что позволяет проходить каркасные стойки при соблюдении определенных правил.

Итак, первый этап устройства внутренней канализации начинается еще на этапе проектирования каркасного дома. Надо по возможности выбрать такое направление лаг перекрытия, чтобы крупные трубы канализации (75 или 110 мм) прошли вдоль, не пересекая их. Российские каркасные дома обычно тянутся вверх до 2-го или 3-го этажа, американские дома растут вниз в подвальное помещение, поэтому проблем с подводом канализации у нас всегда больше. Для первого этажа без подвала желательно оставить рабочий подпол, чтобы провести канализацию в нем, но если это невозможно, то ветки канализации ведутся к основному стояку максимально низко с уклоном 2 см на погонный метр.

Второй этап, рисуем от руки схему канализации, указывая сколько будет ванн, унитазов, раковин, биде и т.д. От каждого санузла с унитазом уходим магистралью 110 мм (3» для ПВХ), от кухни, душа, посудомойки и стиралки можно вывести магистрали диаметром 50 мм (1-1/2» для ПВХ). Отмечаем на схеме тройники, повороты, считаем погонные метры и отправляется покупать все необходимое

Обратите внимание, что желательно избегать крутых поворотов канализационных вод из вертикальных в горизонтальные участки под углом 90 0 и использовать тройники с углом входа 45 0. Ненесущие стойки можно подпилить до половины, для несущих пропил не более 25%. В этом случае можно спрятать трубы в короб или за обрешетку

В этом случае можно спрятать трубы в короб или за обрешетку.

Третий этап, который редко выполняется в России — устройство вентиляции для каждой ветки. Если магистраль представляет собой слепой участок, то во время слива воды может происходить срыв водяного затвора в сифоне, что приводит к появлению канализацонного запаха из септика. Чтобы этого избежать ставят вакуумные клапаны или устраивают вентиляционный выход, который соединяется с фановых стояком. В квартирах мы обычно не сталкиваемся с такими проблемами, так как максимальная длина магистрального участка 2-3 м. В доме труба от дальнего санузла может быть 10 метров и более. Одним из решений является применение сифонов меньшего диаметра, чем отводящей трубы. Например, из унитаза обычно выход 75 мм переходит в магистраль диаметром 110 мм; от ванных сифон диаметром 40 мм переходит в трубу диаметром 50 мм. Выбор за Вами.

Четвертый этап, устройство ревизионного доступа для каждой магистральной ветки. В случае засора откроем люк, выкрутим пробку и тросом протолкнем все в домовой стояк.

Коммуникации в каркасном доме. Электрика

Система электроснабжения каркасного дома состоит из наружной и внутренней электрической сети. Внутренняя в свою очередь состоит из щитка, розеток, выключателей и потребителей тока. Подключают тока в нашей области обычно со столба по воздуху, после чего обязательно заземляют узел ввода в дом снова, даже если уже было сделано заземление у столба.

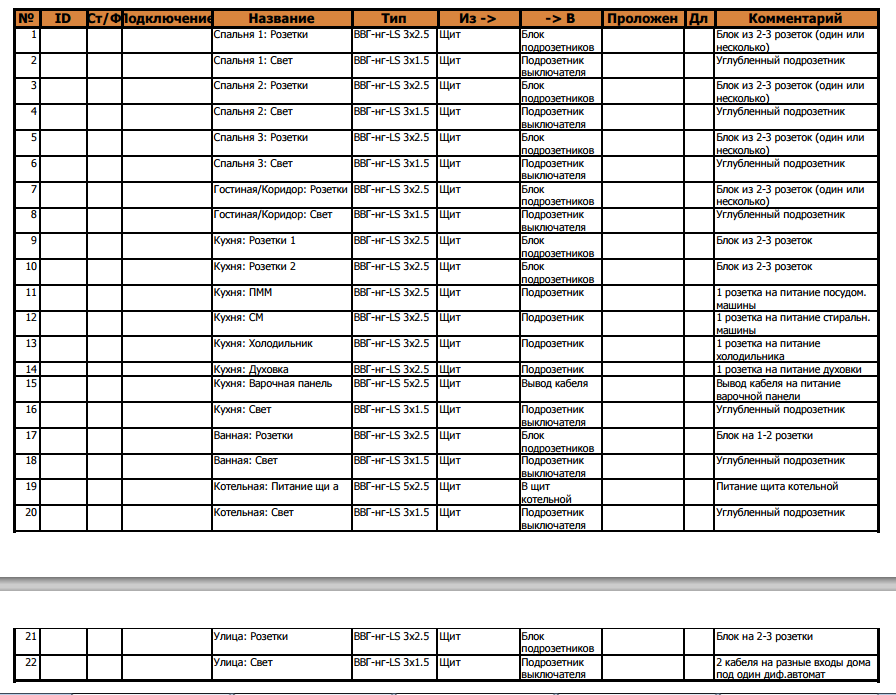

Сначала определяемся с планировкой, потом продумываем в нашей планировке все будущие потребители (бытовой техникой, приборами и т.п.). Особенно точно нужно определиться с «особенными» потребителями (плита, холодильник, варочная поверхность, котел,
Эти потребители особенные, для них существует или свой особенный автомат или они должны размещаться на особенной неотключаемой линии и т.п. Это не ваша головная боль, а головная боль проектировщика вашего будущего щита (проектировать щит сам я бы не решился, в этом деле очень много тонкостей).
Лучше всего найти мастера, которому вы доверяете. Как и с проектированием каркасного дома, лучше доверять это дело опытному проектировщику, а не фирме-однодневке.

После того как вам спроектировали и смонтировали щит, нужно будет развести кабели от автоматов по дому. В идеале, вам должны предоставить конкретную схему щита с пояснением по каждому автомату. В моем случае, это выглядит так:
Т.е. из двух автоматов, которые прикреплены к одному УЗО идет 3 фазных провода в 3 спальни. А уже там они приходят в первый блок розеток спальни, от которого идут во второй блок розеток и т.д. Так же дело обстоит с кухней и гостиной и др. помещениями.
В идеале также нужно иметь отдельный щиток для котельной (если она у вас есть в доме).

Вот так выглядят мои два электрических щита:

Сборный колодец

Последним по порядку следования сточных вод, но не по роли в работе канализации, является коллектор или септик – колодец, в который из трубопровода поступают нечистоты. Располагают колодец таким образом, чтобы он находился в самой нижней точке системы водоотведения.

Расстояние между колодцем и другими объектами, расположенными на участке и поблизости от него:

ОбъектРасстояние не менее, м
нежилые хозяйственные постройки1
жилые постройки5-7
водозаборный колодец50
забор между участками2
открытые водоёмы15

Типы колодцев

Для частного дома можно оборудовать колодец одного из трёх типов:

  • накопительный колодец или коллектор – герметичная ёмкость, в которую поступают сточные воды, при заполнении коллектора нечистоты откачивают;
  • колодец с доочисткой, септик – ёмкость из нескольких последовательно соединённых камер, в которых постепенно отстаиваются сточные воды, осадок перерабатывают бактерии, а частично очищенная вода поступает в последнюю из камер и оттуда уходит в почву;
  • станция глубокой очистки – колодец с фильтрами и биореактором (набор веществ и бактерий), в котором происходит очищение сточных вод от опасных микроорганизмов и отделение безопасной органики, очищенная вода уходит в почву, а выделенную органику можно использовать в качестве удобрения.

Рекомендуем ознакомиться: Как самостоятельно соорудить дымоход в бане с выходом через стену?

Колодец первых двух типов можно оборудовать своими руками. Используют для этих целей готовые ёмкости из пластика или железобетонные кольца. Септики также возводят из кирпича и бетона.

Станцию глубокой очистки своими руками оборудовать сложно, так как это требуется специальных знаний. Колодец этого типа проще купить и установить в готовом виде в подготовленный котлован.

Типы канализационных систем в частном доме

План станции

По степени автономности:

1.Автономные – такие системы не имеют подключения к централизованным канализационным трубам и другой инфраструктуре. Чаще всего используются в дачных поселках, отдаленных районах. Такой тип канализации обслуживается непосредственно жителями дома, для которого он построен.

2.Централизованные – общественные системы отвода стоков, как правило, в собственности муниципалитета. Это большая и разветвленная сеть коммуникаций, которая обслуживает одновременно от нескольких домов, до целых кварталов. В частных домах в городской черте, есть возможность подключения к централизованным веткам по согласованию с местными властями.

Бетонный сливной колодец

Виды автономных систем

1Сливной колодец – дешевый, относительно недорогой выбор. Но имеет ряд недостатков возможное появление неприятного запаха, высокую скорость заполнения и риск загрязнения подземных вод

Сливной колодец

2Септик – такой вариант выполняет несколько функций. Помимо водоотведения также частичную переработку отходов. В емкостях септиков сточные воды отстаиваются, а органические отходы частично разлагаются под действием бактерий. Септик дороже, чем колодец, но зато избавляет от неприятного запаха и не загрязняет воды

Трехкамерный септик

2Станция био-очищения –  своего рода очистительное сооружение, только рассчитанное на один дом. Подобные станции обладают высокой производительностью и самым высоким уровнем очистки стоков. Из недостатков высокая стоимость строительства и обслуживания

Канализационная станция биологической очистки

 Изготовление и укладка тротуарной плитки своими руками: пошаговая инструкция, на сухую и мокрую смесь. Изготовление формы, вибростола (Фото & Видео) +Отзывы

Источники воды

Если подключится к центральному водопроводу возможности нет, потребуется вырыть колодец либо пробурить скважину. Колодец – более дешевый вариант, но в большинстве случаев качество воды будет ниже. Скважина обойдется дороже (от 300-500 рублей за 1 метр), но жидкость будет наверняка чище.

На выбор источника больше всего влияют особенности местности, в которой расположен дом. Поэтому нужно заранее изучить информацию по этому вопросу, чтобы выбрать лучший вариант.

Если есть такая возможность, желательно обратиться за консультацией к специалистам и заказать геологическое и санитарное исследование. Да, это потребует дополнительных расходов, но спасёт от неприятных неожиданностей

Как выбрать кабель для каркасного дома

Для подключения постройки к электрической сети поселка применяют алюминиевый провод СИП со стальным несущим тросом. Для внутренней проводки каркасного дома используют медный кабель с дополнительной жилой для заземления. Для питания потребителей используют 1-фазный ток, но встречается оборудование с 3-фазным питанием (например, варочные панели), что следует учесть при подборе проводки. Сечение подбирают в зависимости от мощности потребителей, в таблице приведены средние значения параметра.

НазначениеСечение, мм²
Система освещениядо 1,5
Розетки для стандартного оборудования2,5
Разъемы для коммутации мощной бытовой техники (электрическая плита)до 6
Коммутация распределительного щиткане менее 6

Для укладки внутри каркасных стен применяют проводку с изоляцией, не поддерживающей горение (например, плоский ВВГнг или круглый NYM). Ряд производителей использует дополнительные наполнители, снижающие риск оплавления изоляции.

Вывод канализации из дома

Если каркасный дом построен на классическом ленточном или плитном фундаменте, то выводная труба заглубляется в грунт и выводится в траншею ниже уровня промерзания грунта. Обычно в случаях с мелко заглубленными основаниями выход располагается как раз под фундаментной плитой в точке, которая ближе всего к стояку и к септику одновременно.

Немного сложнее дела обстоят в случаях, когда каркасное здание возведено на сваях. При такой конфигурации выводная труба будет проходить от дома к грунту через открытое пространство. Если не принять соответствующих мер, то при отрицательных температурах зимой канализация очень быстро будет заблокирована из-за замерзания жидкости.

Утепление вывода осуществляется несколькими способами. Можно собирать шахту из пенополиуретановых плит и пускать трубу внутри нее. Также на практике применяются разные теплоизоляционные материалы или специальные чехлы для канализационных труб. Задача стоит всегда одна и та же – от дома до глубины промерзания грунта выводная магистраль должна быть защищена от зимних морозов.
