Обратный клапан для водонагревателя: подробное описание зачем обратный клапан нужен

Затвор обратного хода для канализации

Чтобы течение стоков не нарушилось, и не циркулировало в обратную сторону, специалисты рекомендуют установить обратный клапан на канализационную трубу. Такой затвор станет незаменимым помощником в быту для всех видов помещений, а также на производстве, так как в нужный момент он закроет отверстие выходной канализационной трубы.

Канализационный клапан обратного хода. Источник orgtorg.org

Обратный клапан для канализации бывает различных размеров и форм, рабочих деталей, так как он производится из различного материала (пластика, стали, чугуна, бронзы). Уникальность изделия состоит в том, что к нему может подключаться несколько канализационных веток. Монтаж разрешен в любом месте трубы, которое в будущем будет удобным для прочистки, но оно должно быть выше точки водоотведения, и не ниже 35 см от пола.

Рабочий механизм зависит от типа модели. Это либо заслонка, каучуковый шарик или любой другой затвор, перекрывающий трубу. На корпусе клапана всегда присутствует красная стрелка, которая показывает направление стоков. Монтаж устройства к трубам можно произвести на улице и в помещении. Чаще всего используют муфтовые, фланцевые и межфланцевые модели.

Размеры зависят от диаметра эксплуатируемых труб. Чаще всего используют поворотные виды устройств для коммуникаций с большим размером, например обратный клапан для канализации 110 мм. Внутри него вместо шара затвором выступает тарелка. Устройство очень простое в обращении, и работает в автоматическом режиме. Стоки легко пропускаются только в одну сторону. Подходит как для квартир, так и для частных домов.

Накрутка обратного клапана на переходник. Источник hundred-worries.com

Обратный клапан для канализации 50 мм представляет собой сферу с подвижной мембраной, которая при сливе открывается и способствует поступлению стоков в центральный трубопровод или слив. Если возникает обратный ток, то затвор при давлении препятствует поступлению нечистот и затоплению дома.

Покупка клапана для канализационной системы обеспечивает безопасность жилья не только от затопления нечистотами, но и от сточных вод, ливневых дождей и оттепелей. Также в частные дома через затвор не смогут проникнуть грызуны.

Что касается цены, то обратный клапан на канализацию 110 мм из ПВХ будет стоить 2700 рублей, а изделие в 50 мм из такого же материала около 1160 рублей.

Проверка работоспособности клапана

Первый способ: определить можно визуально. Достаточно включить водонагреватель. Работающее изделие – начинает капать вода. Для удобства монтируется на дренажном выходе шланг с прозрачной поверхностью. Конец его выводится в канализацию или рядом стоящую посуду.

Второй способ: используется рычаг. С его помощью осуществляется принудительное сливание воды. Этот способ пригодится, если забилось отверстие входа разными частицами мусора, ржавчиной. Слив небольшого количества воды вручную в равные промежутки времени позволит убедиться, что клапан работоспособный.

Как правильно выбрать изделие

Покупку предохранительного клапана совершают с учетом некоторых параметров:

• на какую температуру срабатывает изделие;
• размер резьбы;
• заданное для клапана давление. Если на корпусе не указан параметр, то необходимо узнать у продавца. Купленное изделие с величиной давления в большую сторону, приведет к взрывоопасной ситуации;
• наличие на изделии ручки принудительного слива.

Из большого количества конструкций специалисты советуют выбирать изделие с пружиной. Его отличает надежность. Такой механизм способен выдерживать давление жидкости.

Рекомендуется остановить выбор на изделии низкого или полного подъема, если говорить о его пропускной способности. Открытый тип предохранительного клапана выбирается в том случае, если лишняя вода выливается в атмосферу. Если в специальный шланг, то предпочтение отдается закрытому типу клапана.

Установка изделия

Современные модели бойлеров в продажу поступают с монтированным в них предохранительным клапаном.

Если изделие отсутствует, то рекомендуется его поставить на место:

• Водонагреватель отключается от сети.
• Сливается из него жидкость. Ее не должно быть в бойлере.
• На трубопроводе с холодной водой устанавливается клапан. Для работы необходимо приготовить ключ, ленту ФУМ.
• Проверяется правильность установки: поток воды должен совпадать со стрелкой на стенке конструкции.

Рекомендации по эксплуатации

Нельзя монтировать запорные механизмы в промежутке между предохранительным клапаном и входом в накопительный водонагреватель.

Фиксация клапана проводится на расстоянии, не превышающем 2 метра от входа в бойлер.

Устройство

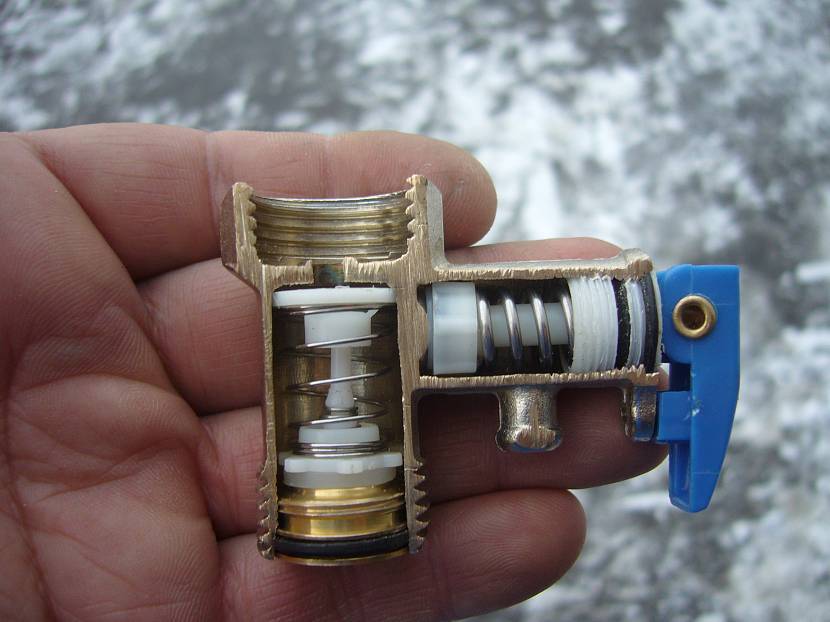

Предохранительный клапан в разборе

Устройство предохранительного клапана в бойлер незамысловато. Но для его установки и починки необходимо знать, из чего он состоит. Внешне напоминают сантехнические тройники. Форма такая не с проста, ведь элемент одновременно служит:

• запорным краном;
• обратным клапаном;
• предохранительным клапаном.

Существует три типа предохранительных клапанов:

• для емкостей менее 50 л;
• для емкостей от 50 до 200 л;
• для емкостей от 200 л.

Классические «домашние» водонагреватели обустраиваются клапанами из 1- и 2-ой группы. Они не требовательные и дешевые.

Предохранительный клапан – это пара фрагментов цилиндрической формы, имеющих общую плоскость. Составные фрагменты разняться размерами. В большем находится тарельчатый клапан, который поджат пружиной. Благодаря его конструкции, вода стекает в одном направлении. Второй же цилиндрический фрагмент:

• помещен перпендикулярно основному;
• не имеет выходного отверстия (заглушен снаружи);
• оборудован сливным патрубком для отвода теплоносителя.

Внутри меньший цилиндр имеет тарельчатый клапан с противоположным срабатыванием.

Регулятор расхода

Установив приборы учета энергии, закономерно возникает вопрос, как можно регулировать и контролировать подачу теплоносителя, ограничивать или добавлять его расход. Для этого существуют всевозможные автоматические регуляторы, применение которых позволяет экономить, они работают от датчиков температуры наружного воздуха и датчиков обратного трубопровода. Еще одно преимущество регуляторов температуры — это контроль температуры непосредственно в месте установки радиатора, в отличии от других устройств. Данное преимущество дает приоритет в получении равномерного температурного фона для комфортного пребывания в помещении. Регулятор предотвратит перегрев воздуха в помещении, чего не всегда смогут отследить датчики на централизованной автоматике. Представляется возможность регулировать температуру для каждой комнаты в отдельности. Иногда решая вопрос регулировки устанавливают обычные краны. Конечно данное решение уменьшает финансовые затраты, но лишает ряда полезных преимуществ. У крана ограниченная функциональность на открытие и закрытие. Существует опасность остановить или завоздушить стояк. Регулируя отопление при помощи кранов невозможно добиться необходимого температурного режима. Используя автоматические регуляторы можно наладить систему точно и эффективно.

Проверка работоспособности клапана

Первый способ: определить можно визуально. Достаточно включить водонагреватель. Работающее изделие – начинает капать вода. Для удобства монтируется на дренажном выходе шланг с прозрачной поверхностью. Конец его выводится в канализацию или рядом стоящую посуду.

Второй способ: используется рычаг. С его помощью осуществляется принудительное сливание воды. Этот способ пригодится, если забилось отверстие входа разными частицами мусора, ржавчиной. Слив небольшого количества воды вручную в равные промежутки времени позволит убедиться, что клапан работоспособный.

Как правильно выбрать изделие

Покупку предохранительного клапана совершают с учетом некоторых параметров:

• на какую температуру срабатывает изделие;
• размер резьбы;
• заданное для клапана давление. Если на корпусе не указан параметр, то необходимо узнать у продавца. Купленное изделие с величиной давления в большую сторону, приведет к взрывоопасной ситуации;
• наличие на изделии ручки принудительного слива.

Из большого количества конструкций специалисты советуют выбирать изделие с пружиной. Его отличает надежность. Такой механизм способен выдерживать давление жидкости.

Рекомендуется остановить выбор на изделии низкого или полного подъема, если говорить о его пропускной способности. Открытый тип предохранительного клапана выбирается в том случае, если лишняя вода выливается в атмосферу. Если в специальный шланг, то предпочтение отдается закрытому типу клапана.

Установка изделия

Современные модели бойлеров в продажу поступают с монтированным в них предохранительным клапаном.

Если изделие отсутствует, то рекомендуется его поставить на место:

• Водонагреватель отключается от сети.
• Сливается из него жидкость. Ее не должно быть в бойлере.
• На трубопроводе с холодной водой устанавливается клапан. Для работы необходимо приготовить ключ, ленту ФУМ.
• Проверяется правильность установки: поток воды должен совпадать со стрелкой на стенке конструкции.

Рекомендации по эксплуатации

Нельзя монтировать запорные механизмы в промежутке между предохранительным клапаном и входом в накопительный водонагреватель.

Фиксация клапана проводится на расстоянии, не превышающем 2 метра от входа в бойлер.

Чем важны предохранительные клапаны для водонагревателей

Разберемся с устройством предохранительного прибора для водонагревателя и принципом работы.

Устройство

Само устройство очень простое. Конструкция состоит из двух цилиндров. Один большого объема, а другой меньшего. Цилиндры расположены перпендикулярно друг другу.

1. Большой цилиндр
   . В нем расположен тарельчатый клапан, который поджимается пружиной. Он обеспечивает поступление воды в одну сторону. Тарельчатый клапан по своей сути является обратным клапаном. С обеих сторон цилиндр имеет нарезку для подключения к трубе и обогревателю.
2. Малый цилиндр
   . Он размещен перпендикулярно к первому и имеет меньший диаметр. Цилиндр оснащен дренажным патрубком с тарельчатым клапаном внутри. Работает он в противоположную сторону.

Принцип работы

Нет ничего сложного в работе предохранительного клапана для водонагревателя.

Для внесения ясности в работу устройства смоделируем несколько ситуаций.

• Пусть на входе в нагреватель отсутствует клапан
  , который перекрывал бы обратный отток холодной воды, подающейся в бак. Даже при стабильном давлении в водопроводе такой агрегат работать не сможет. Дело в том, что вместе с нагревом воды в баке растет давление. В какой-то момент давление в баке может превысить давление в водопроводе, и горячая вода начнет поступать в систему водопровода. Так, горячая вода может потечь из крана для холодной воды или из бачка унитаза.
• Бывают случаи, когда в водопроводной системе падает давление
  (часто такое происходит в ночное время, когда снижается нагрузка на водонапорной станции). В этом случае вода из бака сливается в водопроводные трубы. ТЭНЫ вхолостую греют пустой бак, что приводит к неминуемому перегоранию. Конечно, по идее, автоматика должна не допустить процесса перегревания. Однако, не все модели оснащены такой функцией. Да и автоматика может просто подвести в самую трудную минуту.

Рассмотрев обе ситуации, кто-то скажет, что подобного можно избежать, установив простой обратный клапан. Встречаются умельцы, которые именно так и делают. Но они даже не подозревают, что устанавливают в своем доме бомбу замедленного действия.

Ужасно думать какие последствия могут ожидать, если из строя выйдет терморегулятор.

Для кипящей воды из бака нет выхода. Давление повышается, а вместе с ним повышается и точка кипения воды. Если открыть кран, то давление может упасть, точка кипения тоже падает. Это вызовет мгновенное вскипание воды
, в результате образуется огромное количество пара, что может вызвать сильнейший взрыв.

Опасных ситуаций можно избежать если установить исправный клапан для водонагревателя.

Основные достоинства предохранительного устройства для водонагревателя.

1. Блокирует обратный ток воды из нагревателя в водопроводную трубу.
2. Не допускает резкого изменения давления в водопроводной системе.
3. При повышении давления сбрасывает излишки воды из бойлера.
4. При оснащении предохранительного устройства рычагом можно произвести слив воды для проведения работ по техобслуживанию.

Как работает

Предохранительный клапан для водонагревателя корректнее было бы назвать системой клапанов, так как их в устройстве два.

Расположены они в латунном или никелированном корпусе, который имеет вид перевернутой буквы «Т» (смотрите фото). В нижней части корпуса стоит обратный клапан, предотвращающий отток воды из водонагревателя при понижении давления в системе. В перпендикулярном ответвлении имеется другой клапан, который при превышении давления позволяет выпускать часть воды через штуцер.

Устройство предохранительного клапана для бойлера

Механизм работы следующий:

• Пока давление в бойлере меньше чем то, которое в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.
• При включенном нагреве происходит постепенное увеличение температуры воды, а вместе с ней растет и давление. Пока оно не превышает предельное, ничего не происходит.
• При достижении порогового уровня давление сжимает пружину предохранительного клапана, открывается выход к штуцеру. Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.

По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить. Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом. Нормальное рабочее давление бойлера — от 6 Бар до 10 Бар. Без механического крепления трубку сорвет в два счета, так что хомут подбираем качественный, затягиваем хорошо. Выводят трубку в ближайший канализационный слив.

Еще один момент: трубка на штуцер нужна прозрачная и желательно армированная (так называемая «елочка»). Почему армированная понятно — из-за давления, а прозрачная — для возможности контроля работоспособности устройства.

Пошаговая инструкция по монтажу

Клапан избыточного давления устанавливают на подводящей линии холодной воды к водонагревателю. Между бойлером и устройством никаких дополнительных устройств или запорной арматуры быть не должно.

На корпусе устройства стрелкой показано направление воды, чтобы исключить ошибки при установке.

Инструменты и материалы

Для установки потребуются:

• лента ФУМ или сантехнический лен;
• прозрачная трубка на выпускной патрубок;
• газовый ключ (малый).

Подмотка нужна для уплотнения резьбовых соединений. Пользоваться газовым ключом надо аккуратно, чтобы не сорвать резьбу или не оторвать патрубок на бойлере.

Прозрачную трубку натягивают на выпускной патрубок, а второй конец помещают в канализационный отвод. Трубка не обязательно должна быть прозрачной, но контролировать процесс слива удобнее, если можно увидеть режим сброса излишков воды.

Процесс установки

Перед началом установки необходимо отключить электропитание от бойлера, слить воду и перекрыть кран подачи.

Клапанное устройство обычно привинчивают прямо к патрубку подпитки нагревателя. На резьбовые соединения наносится сантехнический лен или лента ФУМ, после чего навинчивается корпус клапана.

Выпускной патрубок должен быть направлен вниз. Затем навинчивается гибкий шланг подачи и натягивается трубка слива воды.

Для проверки работоспособности защиты наливают воду и включают нагрев. Когда прибор выйдет на номинальный режим, ручку слива устанавливают в вертикальное положение. Если из патрубка потекла вода (ее видно сквозь прозрачные стенки трубки), значит, монтаж выполнен правильно.

Принцип работы

Стандартные предохранители водонагревателя состоят из трех самостоятельных клапанов:

• сам предохранительный клапан (в редких случаях подрывной);
• обратный клапан;
• спускной (сливной) клапан.

Предохранительный клапан включает в себя шток из металла, заглушку на его конце, мощную пружину и штуцер для слива жидкости. Как только давление внутри бойлера превысит значение, указанное в документах, устройство срабатывает, шток сожмет тугую пружину и она откроет доступ воде к штуцеру, через которую та и вытечет. Это происходит настолько плавно, что поток воды представляет собой просто большое количество капель.

Обратный клапан включает в себя шток из пластика с резиновой заглушкой на конце и слабенькой пружинки. В отличие от водопроводных, обратный клапан бойлера не предназначен удерживать напор воды большого давления и служит обыкновенной заслонкой, поэтому пружина настолько слаба. Он всего лишь не дает вытечь воде в трубы при аварийной ситуации или отключении воды в центральном водопроводе.

Последний, но очень важный клапан – это спускной. Он состоит из штока обратного клапана и маленькой пружинки. Он работает «на подстраховке» предохранительного. Когда давление подходит к критическим величинам, но не переступает их, спускной клапан способен нормализовать давление внутри нагревателя во время включения водопроводного крана или слива в унитазе. Когда вода в трубопроводе слегка понижает за счет этого свое давление, спускной клапан открывается, и излишки почти кипящей воды уходят назад в трубу.

Установка предохранительного клапана на водонагреватель

Принцип действия косвенного или защитного клапана достаточно прост, ведь в нем установлено два цилиндра. Большой цилиндр – это так называемый обратный клапан, обладающий специальной створкой или тарельчатым клапаном. Именно он приводится в действие небольшой пружиной.

Маленький цилиндр установлен вертикальным образом относительно большого. Кончики заткнуты специальными заглушками, и он оснащен дренажной трубкой, а также встроенным маленьким клапаном. Есть определенные виды клапанов, устанавливаемых на бойлер.

Они могут отличаться по ключевому параметру, к примеру, по способу монтажа:

• Невозвратно-запорный.
• Приемный.
• Стальной.
• Шаровый.

В зависимости от того каким принципом действия обладает водонагреватель существуют различные виды обратного клапана: прямой, непрямой, рассчитанный на две позиции и пропорциональный.

Предохранительный клапан отличается способом монтажа

Есть и типы обратного клапана, у которых различная высота поднятия запора:

• Полноподъемный.
• Среднеподъемный.
• Малоподъемный.

Приобретение предохранительного клапана нужно проводить в специализированных магазинах и желательно взяв с собой старую деталь. При отсутствии такой детали стоит полагаться на технические характеристики модели водонагревателя. Стоит заметить, что предоставляя работу по монтажу или обслуживанию предохранителей мастеру, тем самым можно обезопасить себя от серьезных последствий.

В частности:

• Поломки;
• Разрыва труб;
• Взрыва бака.

Специалисты используют не только нужные приспособления, но и предоставляют гарантию на осуществляемые действия. Иными словами, доверяя работу специалисту можно не переживать за то, что срок эксплуатации оборудования может сократиться или же клапан не будет выполнять своей поставленной задачи.

Принцип срабатывания

Защитный клапан регулирует давление в бойлере, предотвращает перегорание нагревательного ТЭНа

При наличии аварийного клапана в подаче ХВС удается предотвратить повышение давления жидкого носителя выше предельного значения. Оно возможно из-за расширения поступающей в бойлер воды и увеличения жидкости в объеме. С учетом того, что бойлер – это герметичное устройство, излишкам жидкости некуда деваться, так как на подаче ставится еще один – обратный клапан. При нагревании давление в агрегате возрастает и достигает предела. Чтобы бак не разорвало совсем, нужен предохранительный клапан сброса давления для бойлеров.

Возникает закономерный вопрос: зачем устанавливать его, когда можно убрать обратный клапан. Недопустимость этого варианта объясняется так:

• Давление в водопроводе не отличается особой стабильностью.
• Возможны ситуации, когда горячая вода почти перестает течь из крана – ее давление слишком мало.
• Она вытесняется в подающий канал водопровода, а нагревающие ее ТЭНы оголяются и быстро перегорают.

Принцип действия

Принцип работы устройства, равно как и его структура, характеризуется простотой. Холодная вода, поступающая из водопровода, отодвигает тарелку на обратном клапане, благодаря чему накопительный бак наполняется водой. Когда процедура наполнения закончится, а давление в баку будет выше внешнего, клапан автоматически перекрывается. В будущем, когда вода понемногу будет убывать, этот же клапан будет обеспечивать постоянное ее количество.

На втором клапане имеется более сильная пружина, которая рассчитывалась на повышенное давление внутри бойлера. Чем выше поднимается температура воды, тем выше становится это давление.

Важный момент: уже после того, как внутреннее давление в устройстве превысит все допустимые нормы, сожмется пружина, открывая при этом сливное отверстие. Лишняя вода стекает в это отверстие, а давление в накопительном баке приходит в норму.

Как мы видим, обратный клапан для водонагревателя необходим для того, чтобы давление в бойлере всегда было в пределах нормы.

Обратите внимание! В большинстве случаев устройство водонагревателя уже укомплектовано предохранительным клапаном, и эксплуатация прибора без его предварительного монтажа категорически запрещается. Вместе с тем, в бойлерах не предусматривается, что снизу можно устанавливать кран для отключения обратного клапана, ведь это действительно может представлять угрозу для всей системы

О том как своими силами подключить бойлер к водопроводу вы можете узнать тут

Видео — принцип и схема работы

Предохранительный клапан для бойлера

В силу того, что емкость, в которой нагревается вода в бойлере полностью герметичная, то сильный нагрев повышает давление внутри нее. Если отсутствует регулировка давления, то в конечном итоге может произойти взрыв. В данном случае приходит на помощь клапан безопасности, сбрасывающий определенное количество давления.

Предохранительный клапан для бойлера предотвращает проникновение воды обратно в водопроводную трубу

Другими словами, обратный запорный клапан:

• Предотвращает проникновение воды обратно в водопроводную трубу;
• Способствует нормализации давления внутри устройства;
• Предоставляет возможность сливать воду, если требуется техническое обслуживание устройства.

Установить его обязательно, как важно и то, что он должен быть надежным

Функции предохранительного клапана

Деталь устанавливается на накопительный водонагреватель. Это емкость с постоянным объемом воды. Когда оборудованием пользуются, вода уходит. Использованная часть горячей воды замещается поступившей из водопроводной системы холодной жидкостью.

Ситуация выходит из-под контроля, если вода не расходовалась и продолжает нагреваться.

Клапан сброса выполняет защитную функцию. По законам науки в горячем состоянии жидкость расширяется. Ее объем увеличивается на 3 %, появляется лишних два литра воды. Если не вмонтирован клапан, то ей некуда деться. Создается аварийный момент.

Деталь способствует корректной работе оборудования:

• Вода в теплом состоянии не поступит назад из емкости бака в трубу водопровода.
• Смягчаются гидроудары или входное давление.
• Позволит слить остатки воды в случае ремонта.
• Если в момент отключения подачи воды дома никого не было, не нужно будет заполнять бак новой водой. Она не уйдет в систему.

Конечно, есть терморегуляторы. Но рискованно весь контроль над работой бойлера доверить только им. Терморегуляторы регулируют процесс водо нагрева, чтобы жидкость не закипела. Но ничего вечного не бывает. В случае поломки могут возникнуть большие проблемы.

Как работает клапан

Визуально перед вами окажется 2 латунных цилиндра. Бок одного состыкован с боковой стороной другого. Движение воды в одном направлении (без возможности ей вернуться обратно) обеспечивает большой цилиндр.

Внутри находится тарельчатый клапан, который поджат пружиной. Его называют – обратный клапан для водонагревателя. Подключение его к трубам и водонагревателю осуществляется резьбой, которая находится по обоим концам большого цилиндра.

Под углом 90 градусов по отношению к обратному клапану расположен подрывной клапан. Его размер меньше первого. Второе название – пружинный прямого действия. Имеет заглушку с внешней стороны. Вода сливается через маленький патрубок, который видно с боку. Клапан сбросной с противоположным ходом вмонтирован внутри этого патрубка.

Устройство не выводит воду наружу до тех пор, пока показатель давления находится в норме. Это контролируется нажимом пружины. Оно открывается, когда избыточное давление начнет воздействовать на пружину. Сила пружины будет меньше и клапан откроется. Лишняя вода выльется. Ручка на корпусе клапана используется для принудительного слива жидкости.

Как слить воду через клапан?

Обычно вода сливается при диагностике поломок. Однако существуют и другие ситуации, когда это процедура необходима.

1. Дачные бойлеры. В конце дачного сезона сливать воду необходимо во избежание замерзания. Игнорирование условия приведет к разрыву бойлера в зимний период.
2. Авария. В данном случае потребуется освободить емкость бойлера от воды, чтобы устранить неисправности в водопроводной системе.

Некоторые установки не рассчитаны на длительное простаивание без воды. Данная информация указывается в руководстве по эксплуатации. В данном случае на выручку приходит бутылочная вода.

Используя предохранительный клапан, слив воды осуществляется более размеренно и безопасно. Чтобы освободить емкость надо выполнить ряд манипуляций.

1. Устройство нагрева пребывает под определенным уровнем давления, поэтому необходимо перекрыть запорный элемент впуска холодной воды. Далее следует постараться максимально выпустить воду через кран.
2. После того, как вода полностью уйдет, краник перекрывается. На клапане есть рычаг. Слив начнется сразу же после попадания воздуха в бак. Если водонагреватель оснащен пробкой – ее необходимо вынуть. Если технического отверстия нет – открывается дополнительный краник для вывода воды. Он располагается на патрубке.
3. Воздушные массы попадают внутрь, и вода сливается через носик на предохранительном клапане.

Слив – процесс долгий, но не требует больших усилий и особых навыков. Водонагреватель на 50-80 литров опустеет, примерно, спустя 1,5 – 2 часа. В случае, если в клапане имеются накопления ила, то слив воды будет длиться от 3 до 4 ч.

Источник

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

• горизонтально расположенный рычаг устанавливают вертикально;
• прямое соединение со штоком приводит в действие пружинный механизм;
• пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

Узлы безопасности для больших водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой. Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.
