Предохранительный клапан теплового сброса в системе отопления

Конструктивные особенности и функционирование

Рассмотри подробно, как устроен клапан предохранительный с пружиной. Его корпус изготавливается по технологии горячего штампования из латуни. Основной рабочий элемент – пружина, которая поджимает мембрану, перекрывающую седло.

Клапан с пружинным механизмом

На штоке, соединенном с рукояткой, расположена шайба, которая служит упором для верхнего конца пружины. При помощи рукоятки меняется положение шайбы и, соответственно, прижимное усилие на мембрану. Для изготовления пружины используется сталь, рукоятка, уплотнители и мембрана выполнены из полимерных материалов.

Принцип действия устройства следующий: пока параметры теплоносителя не превышают заданных предельно допустимых значений, мембрана плотно перекрывает отверстие. Когда ситуация близка к аварийной, при возрастании давления перегретый теплоноситель (смесь воды с паром) приподнимает мембрану, преодолевая сопротивление пружины. Благодаря этому пароводяная смесь сбрасывается наружу через специальное отверстие. После сбрасывания лишнего объема пароводяной смеси давление в трубопроводе снижается, и теплоноситель снова теряет возможность поджать пружину.

Разновидности устройств и принцип действия

В конструкцию спускного клапана входят два обязательных компонента: запорная деталь, состоящая из седла и затвора, и задатчик силового воздействия. Различают несколько видов оборудования, имеющих свои особенности. Они классифицируются по определенным признакам.

Классификация #1 — по механизму прижима

В отопительных системах частных домов, квартир и промышленных установок небольшой мощности предпочтение отдается пружинному типу изделия.

Устройство отличается простым и надежным строением, компактными габаритами, возможностью комбинирования с другими элементами блока безопасности, доступной ценой. Сила сжатия пружинного механизма зависит от параметра давления, при котором срабатывает клапан. На диапазон настройки влияет упругость самой пружины.

Принцип действия пружинных предохранителей заключается в следующем:

• на затвор устройства воздействует поток воды;
• движение теплоносителя ограничивается усилием пружины;
• критическое давление превышает силу сжатия, приподнимая шток золотника вверх;
• жидкость отправляется в выходной патрубок;
• внутренний объем воды стабилизируется;
• пружина закрывает затвор, возвращая его в первоначальное положение.

Корпус пружинистого устройства делают из качественной высокопрочной латуни с применением технологий и методик горячего штампования. В производстве пружины используется сталь. Мембрану, уплотнители и рукоятку изготавливают из полимеров.

Некоторые торговые марки выпускают оборудование с уже установленными заводскими настройками. Также в ассортименте есть модели, настраиваемые по месту монтажа в период пусконаладочных работ.

Рычажно-грузовые предохранители распространены не так широко. В частных автономных системах с котлом их монтируют редко. Эксплуатация сосредоточена в промышленной отрасли на крупных производствах, где диаметр трубопроводов составляет не меньше 200 мм.

Усилие на шток в таких механизмах дает не пружина, а груз, навешенный на рычаг. Он передвигается по длине рычага, регулируя силу, с которой шток будет прижиматься к седлу.

Рычажно-грузовой клапан открывается, когда давление среды с нижней части золотника превышает показатели, исходящие от рычага. После этого вода уходит через специальное сбросное отверстие.

Давление срабатывания, как и диапазон настроек, определяется длиной рычага и массой груза. Рычажные предохранители не уступают пружинным приборам в плане надежности, но стоят дороже. Приспособления устанавливают на фланцевые соединительные детали труб с диаметром условного прохода от 50 и более.

Классификация #2 — по высоте подъема затвора

В малоподъемных предохранительных клапанах затвор поднимается не выше, чем на 0,05 диаметра седла. Механизм открытия в подобном оборудовании пропорциональный.

Ему свойственна низкая пропускная способность и самая примитивная конструкция. Малоподъемное оборудование применяют на сосудах с жидкой средой.

У полноподъемных приборов подъем затвора выше. Это означает, что их пропускная способность намного лучше, чем у предыдущего варианта, поэтому они способны сбрасывать более масштабные объемы излишков теплоносителя.

Классификация #3 — по скорости срабатывания

Затворная крышка пропорциональных предохранительных клапанов открывается постепенно. Как правило, величина открытия пропорциональна росту давления, оказываемого на внутреннюю поверхность. Одновременно с подъемом механизма плавно увеличиваются объемы сбрасываемого теплоносителя.

Конструкция устройств не ограничивает возможности их использования в сжимаемой среде, но все-таки они преобладают в системах с водой и другой жидкостью.

Особенность двухпозиционных клапанов – моментальное срабатывание с полным открытием после достижения граничных отметок давления в системе, при которых открывается затвор предохранителя.

Специалисты рекомендуют эксплуатировать эти приспособления в сжимаемых средах. К числу их главных недостатков относят наличие характерных автоколебаний затвора.

При монтаже двухпозиционного клапана в отопительной системе с жидким теплоносителем следует учитывать, что во время резкого открытия затвора произойдет сброс большого количества воды.

Из-за этого слишком быстро упадет давление. Клапан мгновенно закроется, что повлечет за собой гидравлический удар. Пропорциональные устройства подобных рисков не вызывают.

4 Установка оборудования

Запланировав установку клапана, необходимо предварительно подготовить комплект инструментов. В работе потребуются: крестовые отвертки, гаечные и разводные ключи, герметик, рулетка, пассатижи.

Перед тем как начать работу, необходимо определить место для установки. Лучше всего закрепить клапан на подающей трубе, неподалеку от выходящего патрубка котла. Оптимальная дистанция между элементами — 250−350 мм.

В СНиП процесс монтажа указан пошагово. Определенные основные правила установки неизменны для любых видов клапанов:

• в пружинных механизмах ось обязана иметь вертикальное месторасположение и находиться под корпусом прибора;
• если предохранитель устанавливается не в группе безопасности, то около него обязан находиться манометр;
• чтобы не допустить повреждения корпуса во время вращения клапана, необходимо использовать ключ с той стороны, с которой происходит закручивание;
• в рычажно-грузовом механизме рычаг устанавливают в горизонтальном положении;
• на участке труб между оборудованием отопления и предохранителем запрещается установка кранов, обратных клапанов, циркуляционного насоса, задвижек;
• выходной патрубок подключается к канализационной системе не напрямую, а с включением приямки либо воронки;
• в системах, в которых передвижение воды происходит естественным способом, клапан устанавливается в самой высокой точке;
• сливная трубка, которая отводит тепловой носитель в канализацию или обратку, подсоединяется к выходящему патрубку клапана.

Условное сечение устройства выбирается с учетом утвержденных Гостехнадзором способов. Чтобы решить этот вопрос, нужно обратиться за услугами к специалистам. Если этой возможности нет, то для расчета можно использовать онлайн-программу.

После 9−10 срабатываний в установленном клапане происходит износ тарелки и пружины, в результате этого нарушается герметичность. В этой ситуации следует поменять защитное устройство на новое.

Предохранительный клапан — это надежный и простой в эксплуатации механизм, который даст возможность обезопасить ваш дом от непредвиденных аварийных случаев, происходящих в системах отопления. Для чего просто достаточно подобрать качественное устройство с подходящими показателями, а после произвести его правильную установку и настройку. Кроме этого, необходимо регулярно производить проверку состояния механизма.

Предохранительные клапаны и их описание: особенности регулировки давления и настройки

Иногда возникают неприятные обстоятельства, когда система отопления дает сбой, и давление начинает колебаться. Если давление не регулировать, последствия могут быть опасными. Чтобы не допустить такого, отопительную систему и систему подачи горячей воды следует оснащать предохранительными клапанами. Что это такое, и как они работают – мы и расскажем в этом материале.

Виды предохранительных клапанов

В системе отопления предохранительный клапан выполняет защитную функцию с целью не допустить высокого давления

Особенно это важно для котлов парового типа

Давление поднимается чаще всего вследствие таких причин:

• отказ автоматических систем регулировки давления;
• резкое повышение температуры окружающей среды и появление пара.

Предохранительные изделия в основном бывают двух видов:

• пружинные;
• рычажно-грузовые.

В рычажно-грузовых конструкциях действию давления на золотник противодействует груз, его сила передается посредством рычага на шток. Он перемещается по длине рычага, и можно таким способом регулировать силу давления золотника к седлу. Далее он открывается, когда рабочая среда начинает давить на нижнюю часть золотника с усилием больше, чем сила рычажного натиска и вода уходит через патрубок.

А пружинные предохранительные агрегаты работают с помощью электромагнитного привода. На шток золотника оказывает давление пружина, и регулировка происходит путем смены степени сжатия пружины.

Небольшие системы отопления лучше всего сочетаются с пружинными изделиями, их преимущества в этом случае такие:

• компактность;
• настройка способна меняться лишь при использовании инструментария;
• шток золотника может иметь разное положение;
• возможность комбинации с другими изделиями.

По принципу работы предохранительные клапаны разделяются на такие:

• приборы прямого действия;
• непрямого;
• двухпозиционного.

Предохранительный клапан прямого действия может открываться только под давлением рабочей среды, непрямого – под влиянием источника давления.

А по типу подъема запора устройства бывают:

• малоподъемными;
• среднеподъемными;
• полноподъемными.

Материалы изготовления

Предохранительные изделия могут быть изготовлены из таких материалов:

• латунь;
• сталь;
• оцинкованная сталь;
• нержавейка.

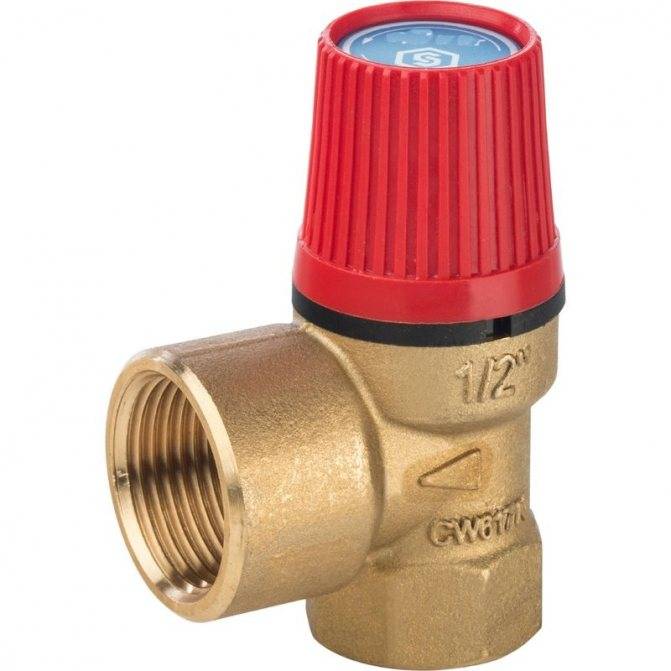

Предохранительный латунный муфтовый клапан для котла оснащен резьбой с двух сторон, с входной стороны есть прокладка. Механизм при этом пружинный. Давление извне может усилить блокировку. После сборки конструкции ее опрессовывают, поэтому клапан данного типа очень надежен и доступен в плане стоимости.

Клапан предохранительно-запорный также может работать в канализационной системе с целью защиты от давления обратного потока.

Особенности трехходовых клапанов

Назначение и принцип работы трехходовых предохранительных клапанов несколько отличается от других вариантов и вот ключевые их отличия:

• применение допустимо в низкотемпературных системах отопления для охлаждения носителя;
• есть возможность регулировать изделие вручную или с помощью электропривода;
• наличие одного входного и двух выходных отверстий;
• для регулировки потока есть специальная заслонка в виде шара или штока, который направляет его в нужное отверстие.

Такие клапаны чаще всего применяются в системах отопления, которые включают в себя «теплые полы». Таким способом вода для обогрева полов будет гораздо прохладнее, чем вода в радиаторе.

Для изготовления трехходовых предохранительных клапанов применяют:

Латунные конструкции наиболее распространены при установке домашних систем отопления, а стальные и чугунные больше характерны для более крупных установок промышленного назначения.

Также стоит обратить внимание да взрывной предохранительный клапан, который способен предотвратить взрыв горючих газов или угольной пыли. Они сделаны таким способом, что если вещество взрывается, то повреждается лишь мембрана конструкции, а трубопровод остается невредимым

Устройство и принцип работы в зависимости от вида

Рычажно-грузовой

Рычажные предохранительные клапаны применяются исключительно в промышленных системах, рассчитаны на большие нагрузки и диаметр трубопровода свыше 200 мм.

Навешенный на рычаг груз, оказывает давление на шток. При превышении силы, которую оказывает давление в системе с одной стороны, над силой, которую оказывает груз с другой стороны, шток открывается, выпуская теплоноситель или пар. Как только силы давления внутри системы становится недостаточно (оно не достигает критической отметки), шток под весом груза на рычаге перекрывает систему.

Рычажно-грузовой сбросной клапан в разрезе.

Таким образом, критическое давление, при котором необходимо произвести сброс, регулируется длинной рычага и весом на нем.

Пружинный

Более современным и более дешевым является пружинный предохранительный клапан. Он не уступает по эффективности рычажно-грузовому, надежен и имеет компактные габариты, поэтому широко используется в системах индивидуального отопления частных домов.

Работает пружинный сбросной клапан по такому же принципу, только вместо груза на шток воздействует пружина:

• со внутренней стороны на затвор устройства оказывает давление поток воды или пар;
• с другой стороны золотник, прижатый штоком, на который воздействует пружина;
• давление в системе превышает прижимную силу пружины, шток золотника поднимается вверх, происходит разгерметизация;
• теплоноситель или пар выходит через выпускной патрубок;
• давление внутри системы снижается и становится ниже прижимной силы пружины, которая снова перекрывает затвор, возвращая механизм в исходное положение.

Принцип работы пружинного предохранительного клапана, предназначенного для системы индивидуального отопления. Существуют как рассчитанные на конкретное давление (например, 3, 6 или 8 бар), так и регулируемые клапаны, критическое давление для сброса в которых устанавливается при монтаже. Также они могут быть открытыми или закрытыми. Первые сбрасывают воду или пар во внешнюю среду, закрытые клапаны – в подключенный к ним трубопровод.

Клапаны теплового сброса

Пружинные предохранительные клапаны также несовершенны. Помимо того, что работают они исключительно в закрытых системах (т.к. кипение теплоносителя в системе с открытым расширительным баком может происходить без повышения давления), пружинные механизмы срабатывают, когда температура теплоносителя уже превысила существенную отметку – свыше 95-100°C.

Наиболее эффективным, но крайне дорогостоящим является клапан теплового сброса, реагирующий на повышение температуры теплоносителя, а не давления в системе. Принцип работы заключается во все той же мембране, которая контролируется пружиной, но приводится в действие он не напором потока воды, а термочувствительной жидкостью, существенно расширяющейся при нагревании от теплоносителя.

Устройство клапана и принцип работы

На изображении представлен комбинированный предохранительный и обратный клапан.

По порядку разберемся с устройством и принципом действиях обоих:

Обратный клапан

Комбинированный предохранительный и обратный клапан — устройство

Используется для сохранения направления жидкости и предотвращения порчи оборудования из-за неправильной эксплуатации. Редко, но случаются ситуации, когда отключают воду, кто-нибудь оставляет кран открытым – и воздух заполняет трубы, заставляет жидкость течь в обратном направлении.

Он устанавливается по направлению тока жидкости, благодаря чему его пружина (изображена на схеме) сжимается и пропускает воду. Если поток останавливается и меняет свое направление, то пружина автоматически снова прижимается и не дает ему двигаться обратно.

Предохранительный клапан давления

Работает по схожему принципу, но уже с паром. Пружина в каждом клапане настроена на определенное близкое к критическому для системы давление, при котором пар давит снизу на пружину с таким усилием, что она плавно поджимается, стравливая избыточное давление.

Если возникает необходимость, то давление можно спустить и вручную – с помощью ручки сверху клапана.

Под клапаном со временем может накапливаться налет и накипь, из-за чего нарушается плотность прилегания уплотнительного кольца к основанию, и клапан может начать постоянно течь.

В худшем случае запор может прикипеть к основанию – такой клапан уже не способен спускать давление. Поэтому рекомендуется проверять все предохранительные устройства два раза в год.

Материал изготовления

Чаще всего корпус предохранительного элемента изготавливается из латуни. Это обусловлено тем, что данный материал характеризуется низким температурным расширением, надежностью, а также не подвержен коррозийным процессам и цена его вас приятно удивит.

p, blockquote 34,0,0,0,0 —>

Блок регулировки обычно делается из термостойкого пластика.

p, blockquote 35,0,0,0,0 —>

Подводя итог, стоит отметить, что предохранительный клапан — очень важное звено в защите отопительной системы. Роль этой детали очень велика, поэтому к выбору стоит подходить ответственно, т.к

безопасность системы обогрева вашего дома находится в непосредственной зависимости от нее.

p, blockquote 36,0,0,0,0 —> p, blockquote 37,0,0,0,1 —>

Выбирая клапан, нужно уделить внимание всем техническим показателям и качеству изделия

Важно правильно настроить и установить предохранительный клапан, т.к. малейшие неточности могут привести к тому, что устройство не будет своевременно срабатывать в случае возникновения аварийной ситуации

малейшие неточности могут привести к тому, что устройство не будет своевременно срабатывать в случае возникновения аварийной ситуации.

Установка устройства в систему

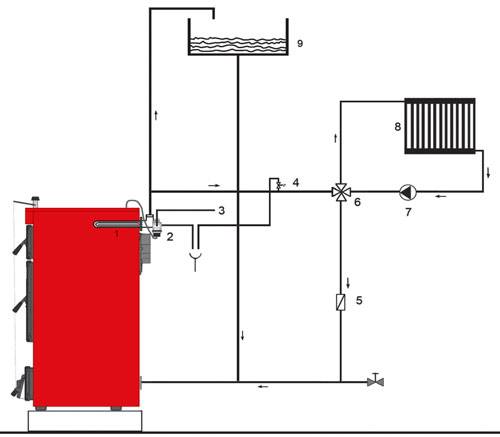

Схематическое изображение обвязки котла с использованием предохранительного клапана сброса давления. В некоторых котлах, как правило, настенных, уже имеется установленная производителем аварийная арматура. Если ее нет, врезается предохранительный клапан на магистрали подачи котла с соблюдением всех нижеописанных требований:

место расположения на подающем трубопроводе – 200-300 мм от котла;
в системах с естественной циркуляцией аварийная арматура устанавливается в самой верхней точке;
резьбу арматуры для герметичности важно уплотнить паклей или силиконом (но не ФУМ-лентой, которая не способна без деформации выдержать температуры свыше 70-80 градусов);
сам клапан должен располагаться вертикально (пластиковой ручкой вверх), чтобы под золотником сохранялась воздушная прослойка, при такой установке механизм имеет наибольший срок службы;
перед самым клапаном желательно установить манометр (в случае, если он не находится в составе группы безопасности);
на магистрали между теплообменником котла и сбросной арматурой не должно быть обратных клапанов, задвижек или кранов;
чтобы при подрыве клапана теплоноситель не капал на пол, необходимо надеть на клапан сливную трубку, ведущую в канализацию или обратку;
при отводе в канализацию важно выполнить соединение, предполагающее разрыв струи (например, через воронку и гидрозатвор). Так, система будет работать даже при засорении дренажного трубопровода, избавит помещение котельной от запахов теплоносителя.. Как выбрать умягчитель воды для газового котла и продлить его срок службы

Как выбрать умягчитель воды для газового котла и продлить его срок службы

Регулировка механизма для правильной работы

Настройка предохранительного клапана производится после завершения монтажных работ и полноценной промывки системы. Пружинные устройства можно отрегулировать посредством вращения регулирующей рукоятки (пластикового цветного колпачка), вращение сжимает или разжимает пружину, оказывающую давление на золотник. В рычажно-грузовых это производится посредством навешивания груза на рычаг.

Необходимо задать давление настройки, полного открытия и закрытия:

1. Давление настройки нужно выставить чуть выше, чем максимальное рабочее давление котлоагрегата.
2. Давление полного открытия не должно превышать максимально допустимые нормы наиболее уязвимого элемента системы, обычно это теплообменник котла, рассчитанный на 3 или 2 бар, а в некоторых российских моделях и вовсе на 1,5 бар.
3. Давление закрытия клапана необходимо выставить чуть выше минимально допустимого для работы системы.

Правила установки обратного клапана

Определяясь, куда ставить обратный клапан на отопление, руководствоваться нужно, в первую очередь, требованиями проекта. Если схема разводки требует обязательного наличия обратного клапана, он должен быть установлен в нужном месте и с учетом всех требований и норм. Как правило, такую арматуру устанавливают в момент обвязки трубопроводом отопительного котла.

Обратите внимание, что для правильного монтажа обратного клапана нужно грамотно подобрать его разновидность в соответствии с рабочим давлением и температурой теплоносителя

Кроме того, важно монтировать изделие таким способом, как было указано производителем в техническом паспорте к арматуре. Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы

Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы

Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы.

Установка обратных клапанов на отопительную систему позволяет справиться сразу с несколькими задачами. В первую очередь, такие устройства позволяют предотвратить негативные последствия для системы отопления в случае возникновения внештатных ситуаций. Кроме того, это своеобразная страховка от излишних затрат на ремонт в будущем. Еще один важный момент – согласованность работы различных приборов, закольцованных в одну систему. Она достигается как раз за счет установки запорной арматуры.

Таким образом, если вы беспокоитесь о долговечности и надежности работы отопления и не хотите иметь в будущем дополнительных расходов, то вам определенно стоит предусмотреть наличие обратного клапана в отопительном контуре.

Оборудуя систему отопления, важно не только продумать параметры ее главных функциональных частей (трубы, нагревательный котел и пр.), но и уделить внимание ее малым составляющим и механизмам, от качества установки которых во многом будет зависеть теплоснабжение. Элементом, отвечающим за безопасную работу, выступает предохранительный клапан в системе отопления, основная функция которого заключается в защите от потенциальных опасностей, связанных с перегрузкой системы, а также в контроле над циркуляцией теплоносителя. Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью

Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью

Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью

Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью

Элементом, отвечающим за безопасную работу, выступает предохранительный клапан в системе отопления, основная функция которого заключается в защите от потенциальных опасностей, связанных с перегрузкой системы, а также в контроле над циркуляцией теплоносителя

Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью

О том, каким может быть сбросной клапан для отопления, а также об особенностях его устройства и подключения далее и пойдет речь.

3 Критерии выбора

Прежде чем остановиться на определенном предохранительном клапане, необходимо непременно подробно познакомиться с технической характеристикой котельного оборудования.

Не нужно пренебрегать изучением инструкции завода-изготовителя, где описываются все допустимые значения. Основную роль во время выбора изделия играют несколько факторов:

• Диаметр пропускных отверстий в предохранительном клапане.
• Наибольший возможный показатель давления теплоносителя в котле.
• Мощность теплового оборудования.

Необходимо проверить, чтобы регулятор давления находился в диапазоне, в пределах которого находятся параметры определенного котла. Давление срабатывания обязано находиться в районе 27−32% больше рабочего режима, которое требуется для нормальной работы системы.

Диаметр клапана обязан быть меньше сечения патрубка. В противном случае постоянное сопротивление не позволит предохранителю полноценно выполнять свои функции.

https://youtube.com/watch?v=90S6EjBEScg

Наилучший материал изготовления изделия — латунь. Этот металл имеет наименьший показатель температурного расширения, когда исключается разрушение корпуса от действий повышенного давления.

Блок регулировки производится из термоустойчивых пластиковых материалов, которые сохраняют требуемую жесткость даже во время контакта с кипящей водой.

Группа безопасности котла

Группа (блок) безопасности котла состоит из предохранительного клапана, манометра и воздухоотводчика. Установка этих элементов также входит в стоимость монтажа водяного отопления. Манометр показывает давление, а воздухоотводчик – отводит воздух из системы.

В случае неправильной эксплуатации или сбоя в оборудовании отопительной системы может возникнуть резкое повышение давления. Это может послужить причиной разрушения некоторых элементов отопительной системы, а в случае совсем неблагоприятного развития событий – разрушения строения и даже угрозы жизни людей. Именно поэтому в каждую отопительную систему отопления или горячего водоснабжения в обязательном порядке входит предохранительный клапан для отопления.

Группа безопасности котла

Как было замечено ранее, предохранительный клапан служит для того чтобы защитить систему отопления от чрезмерного давления. В данном случае самыми подверженными таким ситуациям являются системы с паровыми котлами. Но подобная ситуация может возникнуть и в более привычной для нас системе – водяном отоплении.

Случаи резкого повышения давления:

• Резкое повышение температуры воды, вследствие чего появляется пар (обычно при спускании воды из системы);
• Подпитка системы отопления частного дома слишком большим количеством воды (в случае отказа автоматических систем).

А ведь заполнение системы происходит с температурой около 15-ти градусов. Очевидно, что при отоплении температура носителя тепла увеличивается и расширяется в объеме. Именно для защиты системы и предназначена такая регулирующая арматура для отопления. Клапан входит в трубопроводную арматуру, которая в автоматическом режиме защищает систему отопления от чрезмерного давления за счет того, что часть теплоносителя удаляется из оборудования. Чаще всего применяются пружинные клапаны, они производят противодействие давлению силой пружины.

Клапаны открытого типа функционируют без использования противодавления и выводят излишнюю жидкость из отопительной системы. Регулирующий клапан на отопление закрытого типа сбрасывает носитель тепла в трубопровод, работая с применением противодавления.

Предохранительный клапан

Чтобы монтаж водяного отопления был сделан качественно и надежно, следует правильно установить предохранительные устройства. Правила установки прописываются в нормативных документах, они могут различаться зависимо от того, какая мощность оборудования и рабочее давление.

Основные принципы:

• Предохранительный клапан в системе отопления должен ставиться на подающем трубопроводе непосредственно сразу после котла. При определенном уровне мощности два устройства врезаются и дублируются.
• В системах со снабжением горячей воды клапан ставится на выходе горячей воды в верхней точке бойлера.
• Монтаж системы водяного отопления предполагает отсутствие разнообразных устройств между клапанами и магистральными трубами. Также нельзя сужать трубы на диаметр менее, чем условный диаметр клапана.
• Сбросные патрубки необходимо подсоединять к линии трубопроводов достаточного размера диаметра, выводятся они в специальное безопасное место или канализационную сеть.

Подбор условного диаметра клапана должен производиться по методикам, которые разработаны и утверждены соответствующими органами. Именно поэтому в данном случае необходимо обратиться к специалистам. Если нет такой возможности, то существуют специальные программы, производящие расчет водяного отопления частного дома.

Проверка работы клапана представляет собой принудительное его открытие, производить ее желательно регулярно. Проверка давления открытия и регулирование следует производить около 1 раза в год, как раз перед тем, как начнется отопительный сезон.

Различия в конструкциях

Конструкция предохранительных клапанов может быть различной. Различают изделия с одним седлом или двумя, расположенными рядом друг с другом.

По высоте подъема предохранительные клапаны подразделяются на:

• Малоподъемные, у которых высота подъема составляет примерно 0,05 диаметра седла. Из-за свойственной им минимальной пропускной способности они не используются на промышленных трубопроводах с большим давлением. Они обладают пропорциональным механизмом срабатывания.
• Полноподъемные, с высотой подъема равной или превышающей диаметра седла. Они работают на двухпозиционном механизме, отличаются повышенной пропускной способностью и сложной конструкцией.

Изделия с полнопроходной конструкцией позволяют оперативно сбросить внушительный объем рабочей среды, из-за чего они используются в особо ответственных комплексах.

Пружинные клапаны

Клапаны пружинного типа применяются в бытовых трубопроводных системах водо-, газоснабжения и отопления. Для прижатия золотника к седлу применяется пружина, регулируемая винтом. Он позволяет настроить предельные значения давления, после достижения которых происходит открытие клапана.

Некоторые модели пружинных клапанов имеют систему принудительного ручного открытия для проверки работоспособности изделия. Но, изделия, предназначенные для работы в опасных условиях среды, не могут оснащаться ручной продувкой.

Эти клапаны применяются в различных условиях среды. Пружины и седла, контактирующие с агрессивными жидкостями и газами, покрываются специальными антикоррозионными составами. Герметичность штока обеспечивается двойным сальниковым уплотнением из фторопласта или резины.

Рычажно-грузовые клапаны

Устройства с подобной конструкцией используют для противодействия силе напору земное притяжение. Вес груза через рычаг переходит к золотнику, уравновешивая его, пока значение давления не опустится до допустимого.

Предохранительный клапан рычажно-грузового типа

Они устанавливаются в определенном положении относительно горизонта (указывается в сопроводительной документации завода-производителя). Не могут применяться на передвижных объектах. Габариты изделия зависят от давления в системе — чем оно выше, тем больше рычаги. Чтобы избежать возникновение вибраций, используются двухседельные предохранительные клапаны небольших габаритов. Для регулировки таких устройств применяются специальные груза на рычаге.

Магнито-пружинные клапаны

Устройства магнитно-пружинного типа обладают обратным действием и приводятся в действие соленоидом. При нормальном давлении в системе электромагнит/мощная пружина прижимает запорный орган к седлу, а при избыточных показателях напора напряжение на катушке автоматически отключается. Это приводит к отжатию золотника и открытию затвора.

Существует исполнение клапана с соленоидом, прижимающим и отжимающим золотник под действием давления с противоположным направлением. При отключении питания оборудование будет работать, как пружинный тип.

Основное преимущество таких устройств — отсутствие необходимости в физическом доступе к системе для задания порогового значения давления. Оно регулируется в параметрах управляющей программы.

Магнитно-пружинные клапаны отличаются надежностью, удобством эксплуатации и возможностью применения в сложных промышленных установках.

Схема и принцип действия предохранительного клапана

Настройка предохранительных клапанов

Проверка предохранительных клапанов проходит в несколько этапов:

1. Настройка давления, которое устанавливается немного выше предельного рабочего давления.
2. Проверка напора при открытии, оно не должно превышать минимальное. Соответствует нормальному режиму работы. Настроить давление в пружинном предохранительном клапане можно с помощью вращения регулирующего винта, который сжимает пружину. Рычажной настраивается изменением массы груза.
3. Проверка полного открытия и закрытия.

Настройку можно не проводить для предохранительных устройств, в которых давление фиксируется заводом изготовителем. Предохранительный клапан можно считать готовым к эксплуатации, если обеспечена воздухо- и водонепроницаемость, хорошо открывается и закрывается затвор, давление начала открытия и закрытия имеют отклонения в пределах допустимого для данного вида (смотреть паспорт устройства).

После всех манипуляций по настройке обязательно следует пломбировка, присвоение номера и нанесение его на корпус защитного устройства (или на табличку, приваривается она к корпусу клапана на ней указывается: место монтажа, давление), составить эксплуатационную карточку или технологический паспорт.
