Полувальмовая крыша + фото, чертежи

Лестница не менее важна

Как при любом другом строительстве, без предварительного проекта здесь не обойтись. Прежде всего, необходимо предусмотреть лестницу, по которой будет удобно добираться до этого помещения.

Кроме всего прочего, когда мансарда обустраивается в старом доме, имеющем свою планировку, то это может вызвать некоторые проблемы. Такая потребность, как правило, возникает, когда количество членов семьи возросло и жизненное пространство становится насущной необходимостью. Тогда надо будет учесть множество факторов.

Прежде всего, помещения на этаже под чердачным пространством должны использоваться рационально и, желательно, по своему функциональному предназначению. Возможно, придется даже несколько перепланировать уже имеющиеся комнаты, но оно того стоит. В случае, когда жилая комната под кровлей была изначально предусмотрена в проекте, то и пространство под лестницу не вызовет вопросов.

Разновидности

Кроме того, что полувальму делят на двухскатную и четырехскатную (голландскую и датскую), можно выделить еще несколько разновидностей такой конструкции.

Двухскатная полувальмовая крыша

Стандартный вариант — двухскатный. Такая конструкция кровли позволяет соорудить под ней мансарду или чердак. Конструкция может опираться двумя треугольными скатами на фронтоны. По-другому такую разновидность называют голландской полувальмовой. Вариантов ее сооружения достаточно много, но общая их черта состоит в том, что крыша имеет скосы только с двух сторон.

Полувальмовая ломаная крыша

Отличается наличием изломов по боковым сторонам конструкции. Изломы обеспечивают высокие потолки. В большинстве случаев она гораздо выше, чем обычная двухскатная кровля. Последняя, если имеет крутой наклон скатов, то становится слишком уязвимой для ветровой нагрузки. По этой причине ломанная полувальмовая крыша имеет серьезный перелом скатов, а уязвимой частью конструкции к ветровым нагрузкам остается только верхняя.

Нижняя часть резко направлена вниз, что придает крыше большую надежность. Строительство и проектирование ломаной крыши требует соблюдения строгих пропорций элементов между собой, иначе полувальма такой разновидности будет ненадежна.

Полувальмовая крыша с мансардой

Представляет собой конструкцию, которая образована из двух пологих скатов, смыкающихся на вершине и еще двух крутых скатов, которые продолжают первые. За счет такой формы появляется возможность использовать пространство чердака и превратить его в жилую комнату. Для сооружения мансардной крыши используются висячие стропила, которые обеспечивают пустоту в средней части помещения.

Полувальмовая крыша с фронтонами

Эту конструкцию в основном используют, когда хотят соорудить под крышей жилое помещение или мансарду. В большинстве случаев предпочтение отдают конструкции, в которой фронтон сделан из блоков или кирпича. Но также имеется разновидность полувальмовой крыши, где фронтон выполнен из деревянного каркаса.

Его делают в зависимости от формы фронтонной стены, которая в большинстве случаев представляет собой трапецию. Прикрепляют опорные стойки фронтона к мауэрлату и несущей боковой стене здания. Сверху проводят прикрепление бруса или доски. Стойки фронтона обвязывают укосинами, затем проводят обшивку, используя доски или фанеру. Основная часть конструкции полувальмовой крыши возводится с опорой на такой фронтон.

Вы строите дом с мансардой?

Да

Нет

Конструкция кровельного пирога

Кровельный пирог выполняется как и для других скатных крыш. Это зависит не от конструкции, а от наличия/отсутствия утеплителя и от материала покрытия.

Если планируется устройство жилой мансарды, утеплитель лучше положить.

1. Пароизолирующий слой. Мембрану раскатывают по стропилам вдоль конька, начиная с карниза. Соседние куски и соседние полосы стыкуют с нахлестами около 15 сантиметров, заклеивают строительным скотчем. К стропилам крепят кровельными гвоздями.
2. Утеплитель. Ставят между стропилами в распор.
3. Гидроизоляция. Раскатывают как и пароизоляционную пленку, только поверх утеплителя. Крепят так же.
4. Устанавливают вдоль стропильных ног брусья контробрешетки.
5. Поверх набивают обрешетку.

Важно

• Все деревянные детали (стропила, мауэрлат, обрешетку и контробрешетку) необходимо перед началом установки обработать антисептическим составом и антипиреном;
• Крепление производится только оцинкованными гвоздями, чтобы древесина не гнила вследствие коррозии метизов;
• Если для паро/гидроизоляции используются специальные мембраны, их стелют отводящей поверхностью в сторону от утеплителя.

Основные внешние составляющие

Конструкция предполагает наличие в ней привычных для каждой крыши внешних элементов – конька, фронтонного свеса, вентиляционных и дымоходных отверстий, скатов (на фото ниже). А так же дополнительных составляющих, характерных исключительно для вальмовых и многощипцовых крыш – это мансардные окна, козырьки, дополнительные карнизные отвесы, боковые вальмовые ребра. Но основным характерным элементом многощипцовой крыши является ендова. Это внутреннее место соединения двух боковых скатов (смотрите фото)

На этот узел при строительстве обращают особое внимание, ведь именно на него выпадает наибольшая нагрузка в период межсезонья и зимних месяцев

Внутренняя стропильная система многощипцовой крыши так же имеет свои конструктивные особенности. Чертежи и эскизы, в начальной стадии проектирования, как правило, выполняются для каждого участка крыши отдельно, а затем узлы соединяются воедино. Это необходимо для того, чтобы тщательным образом рассчитать и продумать сложную мансардную систему кровли, предусмотреть дополнительные стропила в местах соединения блоков, не оставить без внимания сложную ливневую систему многощипцовой крыши. Специалисты рекомендуют при соединении двух элементов крыши своими руками пользоваться разжеблоками (смотрите фото), однако их монтаж так же необходимо доверять только профессионалам.

Обратите внимание! Неправильное обустройство места стыковки может стать причиной протекания крыши

Если дом имеет неправильную форму и количество ребер, ендов и разжеблоков велико, выполняйте работу с привлечением специалистов.

Разновидности полувальмовых крыш

Полувальмовую конструкцию нельзя назвать четырехскатной, хотя основой для нее является технология возведения крыши конвертом. В ней имеются элементы и двухскатной, и четырехскатной конструкции, а при возведении используются методы обоих сооружений.

Конструкция полувальмовой крыши имеет несколько особенностей, которые несколько отличают ее от четырехскатного семейства. Во-первых, вальма такой крыши немного укорочена. Во-вторых, к ней примыкает часть фронтона, если дом каменный, или щипца, если дом деревянный. По отношению к этим стенкам укороченный треугольник располагается под углом, который может быть вогнутым или выпуклым. Сама вальма может быть расположена в верхней части щипца или фронтона или внизу этих стенок.

В зависимости от формы и расположения элементов полувальмовой двухскатной крыши выделяют два вида конструкций:

• Голландская крыша имеет вальму в форме трапеции, которая расположена в нижней части фронтона. Верх трапеции соединяется с вертикальным треугольником, формируя вогнутый угол. Треугольник может быть полностью зашитым или иметь оконный проем.
• У датской крыши треугольная полувальма располагается в верхней части ската. Ее основание соединяется с вертикальным фронтоном, образуя выпуклый угол.

На основе этих конструкций создаются различные варианты крыш. Они могут различаться по высоте и форме элементов, иметь разные скаты и угол их наклона. Довольно часто встречаются четырехскатные конструкции с одиночными элементами полувальмовой крыши.

Независимо от выбранной комбинации установка стропильной системы выполняется на основе двускатной крыши, то есть с использованием наслонного или висячего способа. Наслонная стропильная система устраивается в том случае, когда есть возможность создать прочную опору для верхней части стропильных ног. В противном случае устанавливают висячую стропильную систему. В обеих ситуациях нижние пятки стропил должны иметь опору на мауэрлат, балки перекрытия, верхний ряд бревенчатого или брусового дома.

В целом стропильная система возводится на базе одного из способов устройства полувальмовой крыши или на их комплексном использовании. Если разобраться в тонкостях этих методов, можно своими руками сделать крышу по датской или голландской технологии, а также совместить укороченные вальмы с обычной скатной крышей.

Разновидности полувальмовой четырехскатной крыши

В современном строительном дизайне можно встретить достаточно большое количество различных модификаций полувальмовой кровли, их активно применяют для различных схем мансард и жилых чердаков, полутора и двухэтажных построек с балконами и открытыми площадками для отдыха. Все они основываются на двух классических типах – датской и голландской схеме с полувальмовым построением стропильного каркаса.

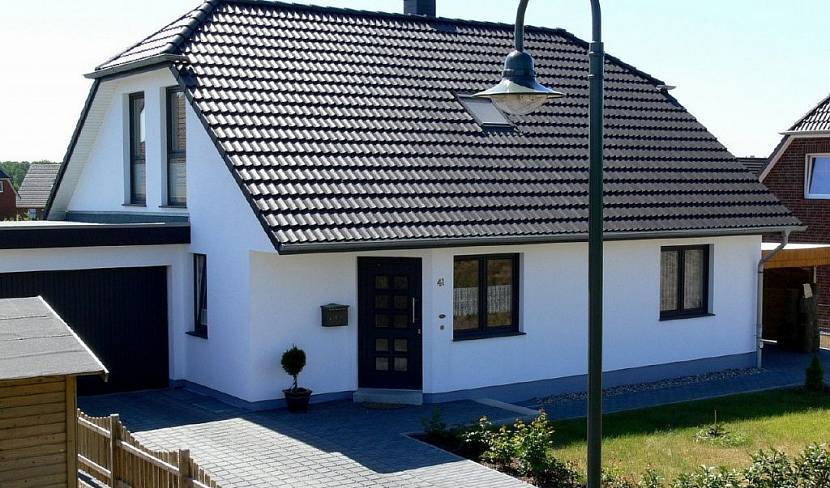

Голландская полувальмовая крыша

Данный тип кровли по устройству полностью совпадает с рассмотренной ранее конструкцией с верхним расположением полувальмы.

Обычно голландский вариант построения полувальмовых скатов используют для полутораэтажных домов, стропильные системы которых выполнены с длинными скатами, расположенными под большим углом наклона.

Использование полувальмы позволяет снизить ветровую нагрузку на стропильную систему и одновременно защитить от дождя балкон или окна, построенные на фронтоне здания.

Голландский способ обустройства полувальмовой кровли дает возможность надежно изолировать верхнюю часть чердака от мансарды или жилого подкрышного пространства. Один из вариантов голландской схемы полувальмовой крыши приведен на видео

Голландские стропильные системы идеально подходят для обустройства мансард с ломаной крышей, дачных домиков и загородных коттеджей.

Датская полувальмовая крыша

Это классический вариант стропильной системы с нижним расположением полувальм. Голландские модели, несмотря на всю простоту и доступность изготовления двухскатной крыши, получили меньшее распространение, чем датские, так как рассчитаны на достаточно большие по размерам стропильные каркасы. Только в последние 10-15 лет с активным строительством двух и трехэтажных усадьб голландские системы стали пользоваться не меньшей популярностью.

Датские полувальмовые стропильные каркасы могут использоваться практически на любых типах построек, от особняков в три этажа до небольших одноэтажных зданий. В условиях очень влажного и холодного климата Дании полувальмовые системы строили обязательно с ломаными скатами, как на схеме.

Верхняя часть стропильного каркаса строилась под очень большим углом – до 70о, нижние свесы и полувальмовые скаты располагались под наклоном всего в 20о. В результате получалась крыша, по форме очень напоминающая остроконечную средневековую шляпу, одинаково удобную и в снег, и в дождь. В таком доме жили хозяева преимущественно на втором этаже, на первом находилась печка и кухня, на чердаке и в подкрышном пространстве хранилась утварь и припасы.

Долгое время датские кровли с ломаными скатами оставались визитной карточкой Копенгагена. Современные полувальмовые стропильные системы лишь отдаленно напоминают кровельные конструкции двухсотлетней давности.

Важно! В современных условиях датскую полувальмовую стропильную систему выбирают лишь в качестве альтернативы шатровой или обычной четырехскатной крыше. Такая конструкция дает возможность обустроить пару чердачных окон, не прибегая к более сложным слуховым и врезным системам

Такая конструкция дает возможность обустроить пару чердачных окон, не прибегая к более сложным слуховым и врезным системам.

Монтаж вальмовых стропилин своими руками

Диагональные стропильные ноги в мансардной полувальмовой крыше предназначены для соединения края конька и углов фронтона. Их изготовление и установка имеет несколько специфических моментов, которые позволяют проделать достаточно точную работу:

• Вровень с внешней стороной мауэрлата на фронтоне устанавливают обрезанную доску размером 5*15 см и фиксируют ее одним или двумя гвоздями. Этот элемент позволяет сделать отметку места врубки, не выполняя лишних действий.
• Параллельно прогону под коньком на три или четыре рядом расположенные стропилины укладывают еще одну доску. Проверяя горизонтальность расположения, этот элемент подтягивают до ранее прибитой доски. Место пересечения этих элементов является точкой, через которую проводят горизонтальную линию запила.
• Используя доску 5*20 см, изготавливают диагональную стропилину. Для этого заготовку прикладывают к верхней части крайней фермы и к углу обрезанной доски. Для упрощения процесса все действия рекомендуется выполнять с напарником: один придерживает заготовку, другой делает отметку.
• На внешней стороне доски проводят горизонтальную линию, придерживаясь центральной оси.
• Определяют величину верхнего запила и переносят ее на нижний край заготовки.
• Полученное значение откладывается в четырех точках, определяющих объемное изображение стропилины.
• Заготовку снимают на землю и выполняют необходимые запилы.

Перед тем, как устанавливать диагональные стропильные ноги, необходимо убрать вспомогательную доску с мауэрлата. Готовые элементы устанавливаются на место и прочно закрепляются. Крепление стропилины вверху можно выполнять с помощью гвоздей, а внизу лучше использовать уголки.

Основные требования к обустройству чердачного помещения

Нельзя сказать, что обустройство мансардной кровли – какое-то революционное слово в строительстве жилых домов. В условиях городов – это давно распространенный способ увеличения площади для проживания, а для студентов, поэтов и художников и других представителей не весьма оплачиваемых профессий, едва ли не единственная возможность снять дешевые квадратные метры.

Это было обусловлено не особо комфортными условиями быта, и, как правило, такие помещения под самой крышей были плохо утеплены.

Но этот их недостаток уже давно преодолен, и «битва» за дополнительные квадратные метры давно перешла на качественно другой уровень. Самым главным в мансарде является выполненная надлежащим образом кровля, без протеканий, соответственно гидро- и теплоизолированная.

Такое чердачное пространство подразумевает два варианта исполнения: летний и зимний. Тип крыши может при этом быть любой, все зависит от пожеланий и вкусов владельца дома, и, само собой, от его финансовых возможностей.

Голландская крыша и ее особенности

Устройство двускатной полувальмовой крыши в голландском варианте обычно таково, что под потолком мансарды находится чердак, в котором освещение и вентиляция обеспечиваются слуховыми окошками, монтируемыми во фронтонах.

При данном исполнении мансарда выходит намного удобнее, ее потолок будет скошен только в двух местах, в датском варианте – в четырех.

Монтаж стропильной системы крыши голландского типа

Голландская крыша имеет довольно сложное устройство, к тому же, требующее большого количества материалов.

Взглянув на схему стропильной системы полувальмовой крыши, легко убедиться, что при ее возведении используется очень много элементов: различные стропила, упоры, подкосы, шпренгели. Все это очень затрудняет ее монтаж.

Поэтому независимо от того, знаете ли вы, как делать полувальмовые крыши или нет, прежде чем приступить к работе, нужно составить точный проект, в котором будет отображена ее конструкция и проведены расчеты.

При устройстве стропильной системы следует соблюдать следующий порядок:

1. Перед укладкой мауэрлата по всему периметру здания делают бетонный армированный пояс с одновременным закладыванием в него креплений под брус. В качестве крепления пользуются шпильками, располагают их с шагом 100-120 мм. Для упрощения монтажа желательно шпильки устанавливать в местах, не совпадающих с креплением стропил к брусу.
2. Далее укладывается слой утеплителя и монтируется мауэрлат. Это брус, выступающий в качестве привязки стен к крыше дома и распределяющий нагрузку от стропил на всю верхнюю часть строения. Фиксация мауэрлата происходит при помощи гаек и шайб, закручиваемых на шпильки. В данном варианте конструкции крыши мауэрлат укладывается на боковые скаты как в обычной вальмовой, а на вальмовых скатах он ложится на верх фронтонов и крепится анкерами.
3. Устройство продолжается установкой конькового бруса (или прогона). Это очень важный элемент стропильной системы. Он представляет собой горизонтальную балку, установленную в самой вершине крыши. Располагается между торцевых скатов и служит для соединения или опоры стропил. Для его изготовления используют тот же материал, что для мауэрлата и стропил.
4. В полувальмовой крыше голландского типа скаты вальмы монтируются с использование накосных и угловых стропил (нарожников), длина которых варьируется в соответствии с конструкцией. Накосные (диагональные) стропила устанавливаются от углов здания к торцу конькового прогона. На них приходится самая большая нагрузка.
5. Накосные стропила устанавливаются одним концом на мауэрлат фронтонов, расположенных под вальмой, а другим крепятся к торцу бруса конька.
6. Рядовые стропила боковых (основных) скатов соединяются с основным мауэрлатом и коньковым прогоном.
7. Нарожные стропила (боковых скатов и вальм) в свою очередь крепятся к накосным.

Если вы решили построить двухскатную полувальмовую крышу своими руками, нужно очень ответственно подходить к выбору материала для изготовления элементов стропильной системы.

Стандартный материал для стропил доска с сечением 150 мм на 50 мм, желательно хвойных смолистых пород дерева, лучше всего сосны. Из лиственных пород предпочтительнее использовать лиственницу. Материал должен быть сухим, во избежание деформации системы в процессе дальнейшей эксплуатации. Также нужно провести обработку дерева специальным противомикробным средством.

При наличии больших пролетов, необходимо усиление системы при помощи подкосов и упоров, а накосные стропила усиливают, как правило, при помощи шпренгелей (или ферм).

Все эти элементы упираются либо на плиты, либо на балки перекрытия с использованием специальных затяжек.

Далее приступают к заключительному этапу строительства: монтаж обрешетки, гидроизоляции, пароизоляции, теплоизоляции и наконец, кровли.

Технология возведения полувальмовой крыши

Чисто конструктивно кровля этого типа представляет собой скатную конструкцию. А значит, в ней могут использоваться как висячие, так и наслонные стропила. Отличаются они друг от друга тем, что наслонные упираются в коньковый прогон, висячие друг в друга. Чаще используют первый вариант, потому что коньковый брус выполняет функции опоры, на которую упираются стропильные ноги системы. То есть такая конструкция намного прочнее.

Полувальмовая крыша с кирпичным фронтономИсточник krovlyaikrysha.ru

Итак, будем считать, что фронтоны возведены из кирпича или блоков.

1. По двум внешним стенам (фасадной и задней) устанавливается мауэрлат из бруса с минимальным сечением 100х15 мм. Его крепят к залитому из бетона армирующему поясу, в который заложен каркас из стальной арматуры. Крепление производят на шпильки, заложенные в армопояс, через каждые 1-1,2 м.
2. Проводят монтаж конькового прогона, который собой представляет брус с минимальным сечением 100х100 мм. Его длина на 3-4 м короче пролета здания. Установку проводят на стойки-опоры, устанавливаемые или на несущую стену, расположенную внутри дома, или на балки перекрытия, или на плиты перекрытия. Здесь важна прочная опора.
3. Поверх стоек монтируют коньковый брус, который крепится к первым перфорированными стальными уголками и саморезами. Основное требование – горизонтальность прогона. Поэтому еще на стадии установки опорных стоек их обязательно проверяют на вертикальность и по высоте.
4. Проводят монтаж диагональных стропил, которые одними концами упираются в края конькового прогона, вторыми во фронтоны. Эти стропильные ноги разграничивают скаты (трапециевидные и треугольные) между собой.
5. Укладывают основные стропила, формирующие трапециевидные скаты. Они упираются верхними краями в коньковый брус, нижними в мауэрлат.
6. Проводят монтаж належников. Это короткие стропильные ноги, которые верхними концами упираются в диагональные ребра кровельной конструкции.
7. Точно также заполняются скаты треугольной укороченной формы. В каждой из них одна стропила полноценная, она упирается в коньковый прогон, остальные належники.

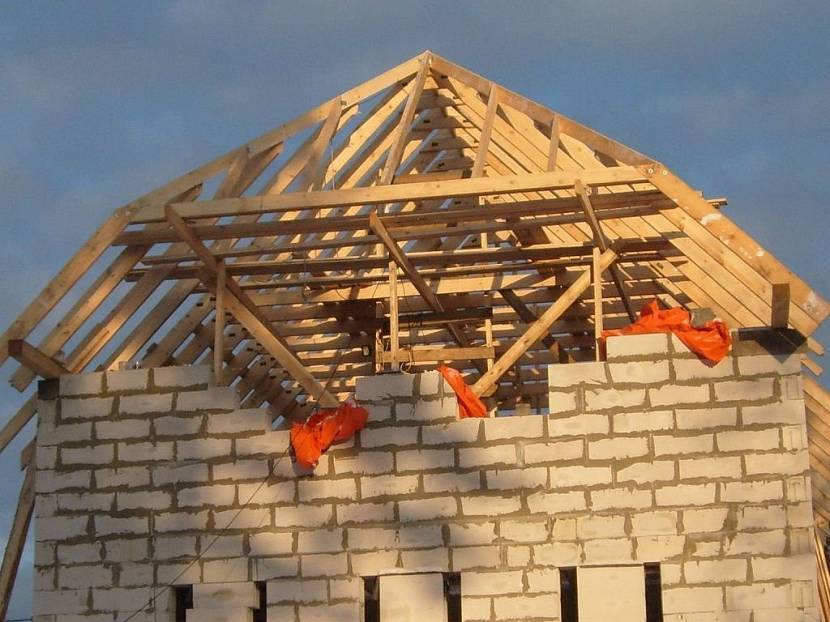

Стропильная система полувальмовой кровельной конструкцииИсточник krovlj.ucoz.ru

Это типичная схема стропильной системы мансардной полувальмовой крыши. Если пролет кровли дома достаточно большой, то в схему вносят ряд дополнительных элементов:

• промежуточный пролет под стропила, который устанавливают на стойки;
• или сами стойки без прогона, которые монтируются под каждую стропилу;
• шпренгель – опорный элемент под диагональные ребра.

Формирование мансардной крыши

Так как разговор идет о полувальмовой мансардной крыше со стропильной системой, собранной по типичному проекту, то необходимо обозначить, что кровлю придется утеплять. Как это делается:

1. По стропильной системе укладывают полосы рулонной пароизоляции. Укладку ведут снизу вверх, то есть от карниза крыши к коньку с перехлестом краев полос в размере 10-15 см. Крепят изоляционный материал к стропильным ногам гвоздиками с широкой шляпкой или скобами при помощи степлера.
2. Устанавливают поверх стропил контробрешетку. Это деревянные бруски сечением 50х50 мм, которые укладывают на стропильные ноги вдоль. Крепление – саморезы, длина которых в два раза больше толщины брусков.
3. Проводят монтаж обрешетки, шаг элементов которых зависит от типа кровельного покрытия. Если на крышу будут укладывать мягкую кровлю, то обрешетка должна быть сплошной или из досок, или из листов фанеры или плит ОСП.
4. Последний этап снаружи крыши – укладка кровельного материала.

Схема утепления скатной крышиИсточник stroyfora.ru

Остальные операции переносятся в мансарду под кровельную конструкцию. В первую очередь между стропильными ногами закладывают утеплитель. По ширине он должен быть чуть больше расстояния между стропилами. Причина – чтобы теплоизоляционный материал вошел с натягом, не оставляя зазоров и щелей, которые зимой станут мостиками холода. После чего по стропильной системе укладывают рулонную гидроизоляцию. Ее монтаж производится точно так же и в такой же последовательности, как и верхний изоляционный слой.

В принципе, на этом можно считать, что двускатная полувальмовая крыша двухэтажного дома построена. Остается только провести отделку мансарды, с прокладкой в нее коммуникационных сетей.

С чего начать?

Даже если у вас и имеется опыт работы строителя или кровельщика, то перед монтажными работами не будет ничего зазорного, если вы зададите в поисковой системе запрос «полувальмовая крыша чертеж» и затем приобретете надежные чертежи стропильной системы и пирога кровли.

Приобретая детальный план будущей конструкции, вы сможете просчитать все нюансы монтажных работ и сделать крышу такой, чтобы она была не только украшением дома, но и выполняла все возложенные на неё функции.

А с другой стороны у вас просто не будет необходимости рассказывать рабочим и объяснять на пальцах все этапы выполняемой работы.

Теперь посмотрим, на что необходимо обращать внимание при составлении плана. 1

Стропильная система и её конструктивные особенности. Полувальмовая крыша считается самым сложным вариантом. Поэтому здесь следует неукоснительно соблюдать все параметры и замеры, которые будут выложены на чертежах. И так здесь будет увеличенный расход и дерева, и металлочерепицы (листового металла) по причине того, что слишком много косого обрезания на стыках

1. Стропильная система и её конструктивные особенности. Полувальмовая крыша считается самым сложным вариантом. Поэтому здесь следует неукоснительно соблюдать все параметры и замеры, которые будут выложены на чертежах. И так здесь будет увеличенный расход и дерева, и металлочерепицы (листового металла) по причине того, что слишком много косого обрезания на стыках.

2. Вентиляционные решётки и воздухопроводы. Именно об этой части монтажных и строительных работ многие почему-то забывают. Но именно от правильной циркуляции воздуха увеличивается срок службы стропил, будут ли запотевать окна в доме, появится плесень на стенах или нет.

3. Система водостоков. Правильное функционирование полувальмовой крыши зависит от правильного монтажа водостоков, выставленных наклонов и расчётов всех нагрузок. Все эти детали легко предусмотреть, если в наличии имеется детальный план крыши.

4. Общая стоимость всей конструкции. Сюда включаются и монтажные работы, и кровельный материал, и стройматериалы (лес). Многие специалисты, составляющие техническую документацию, стараются рассчитывать и полную смету, которая необходима для строительства крыши, но с учётом тех материалов, которые выбираете именно вы.

Перед возведением такого типа крыши можно выбрать и готовый чертёж. Но в таком случае вы не сможете предусмотреть все особенности и нюансы, которые присущи вашей местности. Лучше всего, как показывает практика, создать персональный проект, который сможет подчеркнуть индивидуальность вашего дома и того ландшафта, где вы проживаете.

Преимущества и недостатки полувальмовой кровли

Большинство людей находят внешний вид и дизайн подобного типа крыш достаточно привлекательным. Кровля с полувальмой, фото, выглядит более изящно и современно, чем старые прямоугольные двухскатные и даже шатровые крыши.

В чем преимущества полувальмовой крыши

Необычная и немного странная, на первый взгляд, кровля с полувальмовыми скатами изначально появилась в Дании и Голландии, как наиболее оптимальный вариант, способный противостоять климату с большим количеством тумана, дождя и снега, частыми морозами и регулярным обледенением кровли и фронтов.

Поэтому в полувальмовой крыше изначально заложены некоторые особенности конструкции, позволяющие бороться с влагой:

• Дополнительные скаты отлично защищали верхнюю часть фронтона, примыкающего к коньку, от затекания воды, конденсирующегося тумана и сильных дождей с ветром;
• Использование полувальм позволяло снизить давление воздушного потока на фронтоны в условиях сильного ветра;
• Применение полувальмовой конструкции вместо полноценной четырехскатной крыши давало возможность уменьшить продольные габариты здания.

На первый взгляд, это не слишком важно для современных реалий, но еще недавно укороченный полувальмовый скат кровли был решением проблемы в условиях очень плотной городской застройки. Дизайн дома с укороченной крышей оказался достаточно привлекательным, поэтому датская кровля с черепицей или полувальмовая ломаная крыша уже давно стали классикой архитектуры. Важно! Полувальмы достаточно эффективно отражают напора ветра

Если попытаться заменить полувальмовую крышу двускатной, с плоским фронтонами, то последние будут испытывать нагрузку в несколько сот килограммов, что может привести при сильном ветре к выдавливанию облицовки стены

Важно! Полувальмы достаточно эффективно отражают напора ветра. Если попытаться заменить полувальмовую крышу двускатной, с плоским фронтонами, то последние будут испытывать нагрузку в несколько сот килограммов, что может привести при сильном ветре к выдавливанию облицовки стены. Если попытаться заменить полувальмовую крышу двускатной, с плоским фронтонами, то последние будут испытывать нагрузку в несколько сот килограммов, что может привести при сильном ветре к выдавливанию облицовки стены

Если попытаться заменить полувальмовую крышу двускатной, с плоским фронтонами, то последние будут испытывать нагрузку в несколько сот килограммов, что может привести при сильном ветре к выдавливанию облицовки стены.

Недостатки крыши с полувальмами

Помимо изящного дизайна и неплохой адаптации к плохим погодным условиям, у данного типа конструкции есть и определенные недостатки. Прежде всего, высокий профиль крыши. Изначально полувальмовые каркасы крыш были очень высокими. В современных конструкциях высота конька определяется заказчиком. Но даже при небольшой высоте установки коньковой балки монтаж полувальмовой крыши значительно сложнее, чем в случае двухскатных стропильных каркасов классической схемы.

Вторым существенным недостатком является увеличение количества швов и линий стыковки сопряженных скатов. В полувальмовой крыше их меньше, чем у шатровых или у классических четырехскатных схем, но все равно перечень мест для потенциальной протечки воды больше, чем у двухскатной системы.

Поэтому на верхние полувальмы крыш нередко устанавливают дополнительные козырьки, отражающие часть потоков дождевой воды и защищающие от намокания фронтоны и стены под ними.

Для четырехскатных полувальмовых крыш проектировщики нашли иное решение. Вместо козырьков они продлили две боковые скатные плоскости, в результате окно и верхняя кромка с планкой примыкания оказались под их защитой.

Полувальмовая крыша: стропильная система

Стропильная система значительно сложнее вальмовой разновидности крыши, представлена трапециями и различными многоугольниками, кроме этого сами вальмы тоже другой формы.

Из видового разнообразия полувальмы представлены:

• Голландской разновидностью – представлена вальмой, обрезанной с нижней части, а от точки карниза присутствует фронтон, имеющий трапециевидную форму;
• Датской разновидностью – сконструирована в обратном порядке, вальма трапециевидной формы расположена от карниза, над которой смонтированы фронтоны небольшого размера треугольной формы.

Имеется две разновидности стропильной системы такой крыши, это зависит от того, какие стропила используются для сооружения конструкции:

1. Наслонный тип. Такой вид стропильных ног имеет опору не только на коньке и мауэрлате, но и на промежуточных опорных элементы. Такими опорами могут быть стены или стойки, которые располагаются при монтаже на балках перекрытия.
2. Висячий тип. Данная разновидность стропил не имеет промежуточных элементов опоры.

Перечисленные элементы создают стропильную систему:

• Рядовые стропила. Имеют опору на брус мауэрлата и конек, расположенный перпендикулярно по отношению к ним. Конструкция аналогична той, что представлена обычная крыша двускатной разновидности. Длина их составляет расстояние от конькового бруса до стены сооружения.
• Диагональные стропила. Такие элементы формируют полувальму, иначе их называют угловые стропила. Схематично их можно представить, как грани равнобедренного треугольника в конструкции крыши. В иных системах стропил, например, в вальмовой или шатровой подобный элемент имеет самую большую длину, в данном случае диагонально расположенные стропильные ноги могут быть короче половины общей длины ската.
• Нарожники. Иначе названы полуногами или короткими стропилами. Необходимы для соединения диагональных стропил с мауэрлатом.
• Опоры. Располагаются на каждой перекрывающей балке в стропильной системе наслонного типа.
• Конек (брус). Место, в котором сходятся все стропильные ноги обеих скатов в их верхней части. Вдоль этого элемента прикрепляется обрешетка сплошного типа, чтобы усилить прочность этой части конструкции.
• Вспомогательные элементы. Любые элементы, которые служат для увеличения прочности и надежности всей системы. Представлены могут быть подкосами, ригелиями, лежниками, раскосами и др.

ВНИМАНИЕ!
Чтобы увеличить прочность системы стропил в нее монтируют специальные стяжки, соединяющие элементы, расположенные на противоположных сторонах. Установку дополнительных стяжек проводят вровень с перекрытиями или на уровне середины брусьев стропил.. Схема стропильной системы

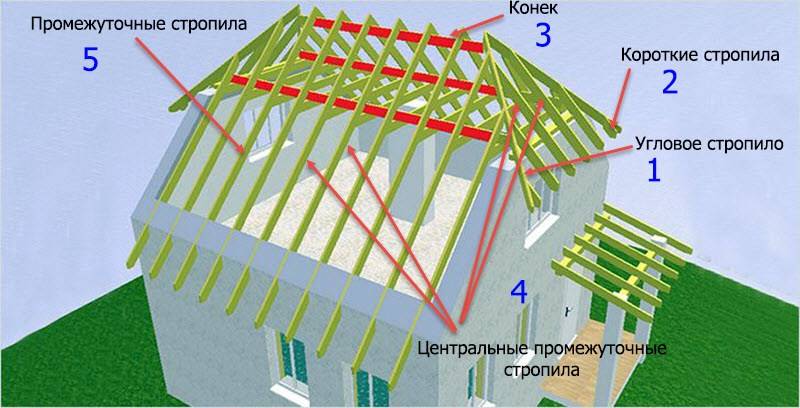

Схема стропильной системы

Чем покрывать кровлю?

На современном строительном рынке можно встретить большое количество вариантов материалов для покрытия кровли, каждый из которых имеет свои недостатки и достоинства. Рассмотрим самые популярные в виде таблицы.

Кровельный материал	Недостатки	Преимущества	Долговечность
Мягкая черепица	горючая выцветает нельзя монтировать в холода	прочная на излом можно быстро и легко осуществить ремонт идеальна для сложных крыш очень хорошая шумоизоляция не гниет и не ржавеет	15-25 лет
Металлочерепица и профнастил	низкая шумоизоляция высокий процент отходов при монтаже	невысокая цена просто и быстро монтировать устойчивость к воздействию погодных явлений большой выбор цветов	50 лет
Натуральная (керамическая) черепица	большой вес и как следствие – укрепление и удорожание стропильной системы хрупкая сложности в использовании для покрытия крыш с большим количеством углов	хорошая шумоизоляция не подвержена коррозии морозостойка большой выбор цветов и форм паропроницаема, то есть выводит влагу из чердачного помещения	более 100 лет
Шифер	влагозащита снижается со временем хрупок накапливает влагу асбест вреден для здоровья человека	низкая стоимость простота монтажа устойчив к влиянию высоких и низких температур хорошая теплоизоляция хорошее шумопоглощение негорючий	15 лет
Алюминиевые листы		долговечны устойчивы к выгоранию и к погодным условиям	более 100 лет

Не существует идеального кровельного материала. Каждый выбирает сам по цвету, фактуре, долговечности, цене или простоте монтажа. Но любой кровельный материал прослужит долгие годы при правильной его установке и эксплуатации.

Подводя итог, нужно отметить сложность конструкции полувальмовой крыши. Но, при должной теоретической подготовке и внимательному отношению к каждому этапу строительства стропильной системы, построить кровлю своими силами вполне возможно.

Не пренебрегайте точными расчетами каждого элемента, составлением чертежа, правильным выбором крепежа и советами опытных строителей, и вы избежите многих ошибок при возведении кровли. Надежная и красивая крыша будет радовать вас долгие годы только при соблюдении технологии всех этапов строительства. Удачи!
