Технология плавающего фундамента — делаем своими руками, шаг за шагом

Виды

На данный момент при установке теплиц чаще всего применяют ленточный, плитный, столбчатый и свайный фундамент. Выбор того или иного вида основания определяется в каждом случае индивидуально в зависимости от климатической зоны, рельефа местности, свойств почвы и габаритов строения. Каждому типу основы свойственны свои характеристики.

Ленточный

Является самым распространенным вариантом для всех видов построек.

Такое основание может различаться технологией возведения.

  • Для строительства на плодородном и твердом грунте его делают незаглубленным, снимая только верхний слой земли. Во многих случаях подобная основа используется, когда нужно установить винтовые сваи на столбиках из труб.
  • Мелкозаглубленный требует рытья траншеи на глубину не менее 800 мм, поэтому не подходит для участков, где наблюдается высокое пролегание грунтовых вод.
  • Что же касается заглубленного, то его размещают на глубине до 1.4 м. Данное основание считается прочным и надежным, недостатком является то, что при строительстве следует точно рассчитывать поперечное сечение и высоту.

Как правило, конструкцию возводят, соблюдая пропорцию 1.5-2 / 1, где первый показатель – это длина, а второй – ширина

Для того чтобы фундамент получился теплый, важно для ленты правильно подбирать материал

Это может быть обычный армирующий каркас, залитый цементным раствором, или бетонный, выложенный из готовых цельных блоков, соединенных металлической арматурой. Часто такое основание изготавливают из бетона, заливая им конструкцию из пеноблоков или кирпича, возможен монтаж также и из покрышек, бутылок, шпал и дерева.

Для установки незаглубленной ленты применяют брус на бетонных подставках. Но поскольку деревянное основание неустойчиво к негативному воздействию внешних условий, быстро впитывается влагу и может гнить или покрываться грибком, его перед монтажом нужно хорошо обработать специальной защитной смесью, дополнительно покрыть машинным маслом или оклеить листами рубероида.

Плитный

В отличие от предыдущего вида такое устройство идеально подходит для строения стационарных теплиц на площадках с песком, нестабильным грунтом и повышенным уровнем грунтовых вод.

Плитный фундамент бывает двух типов:

  • плавающий – бетонную площадку ставят непосредственно на поверхность почвы;

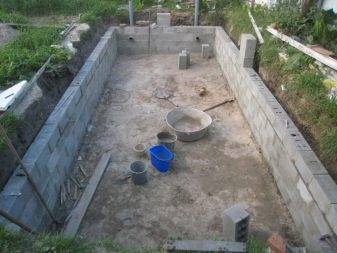

  • комбинированный – когда пеноблоки помещают в яму глубиной 70 см на песчаную подушку или готовят отдельно заливной каркас.

По сравнению с ленточной конструкцией плиточная делается без замыкания по контуру. Толщина основания для легких построек не должна быть менее 100 мм, а для зимних стационарных 200-250 см.

Такой фундамент характеризуется долговечностью и хорошо обеспечивает конструкцию устойчивостью, изолируя ее внутреннее пространство от вредителей и холода.

Столбчатый

Это самый бюджетный вариант для закладки основы под теплицу. Столбы из металла или асботруб закапывают на глубину 80 см, соблюдая между ними расстояние в 2 м. Если же теплица небольшая, то ее фундамент можно не утоплять в почву. Кроме этого, при возведении столбчатой основы применяют также кладку из бокового камня или кирпича. Могут дополнительно использоваться готовые бетонные столбы, их устанавливают, затем армируют и заливают бетоном.

Главным минусом столбчатого фундамента считается наличие зазоров, которые образуются между ним и уровнем почвы, они служат причиной попадания холодного воздуха внутрь теплицы. Чтобы этого не допустить, а также обеспечить сооружение соответствующим микроклиматом для выращивания культур, в данном случае рекомендуется выполнять утепление в виде обшивки досками или кирпичной обвязки.

Свайный

Представляет собой идеальный выбор для строительства больших теплиц на рельефном и болотистом участке. Его размещают ниже уровня промерзания земли, на глубине не менее 30 см.

Различают два вида свай:

  • винтовые – опорные элементы оснащают лопастями и помещают в землю с помощью специальной техники или бура;
  • забивные – швеллер, шпалы или трубы забиваются в грунт.

Что же касается недостатков, то подобное основание сделать самостоятельно своими руками трудно. Так как любое нарушение геометрии может привести к деформациям опоры, установку лучше всего доверять опытным специалистам.

Сваи необходимо размещать, соблюдая шаг в 2 м. Во время строительства их верхние оголовки отпиливаются по нужному размеру, после чего связываются ростверком, обеспечивающим в дальнейшем прочность и целостность конструкции. В качестве ростверка может быть использован деревянный брус, пропитанные машинным маслом шпалы или пластиковый столбец.

Преимущества и недостатки использования УШП

Предлагаем рассмотреть плюсы и минусы фундаментной плиты.

Технологический процесс производства плит дает возможность обустроить шведский фундамент своими руками. Строительные работы чем-то напоминают процесс возведения ленточной основы, при этом шведский монолит имеет определенные функциональные отличия, придающие ему большое количество достоинств:

под сооружение УШП нет необходимости готовить большой котлован. Это значит, что на аренду специальной техники тратиться не придется. Все работы выполняются вручную, что удешевляет строительный процесс;

  • технология заливки фундаментного монолита подразумевает устройство утеплительного слоя не только под основанием, но и с боков. Одинаковый температурный режим всего фундамента положительно влияет на эксплуатационный период;
  • особенности конструкции плиты создают возможность для монтажа коммуникационных сетей в начале строительных работ. Это очередной признак экономии. Необходимость в устройстве технического подполья тоже отпадает;
  • основание из железобетонного монолита пригодно для возведения на любой строительной площадке. Плита размещается на земной поверхности, подземные воды негативного воздействия не оказывают, несущие возможности здания увеличиваются. Фундаментная основа успешно применяется для одноэтажных построек и трехэтажных жилых домов;
  • фундамент герметичный, мостики холода отсутствуют, сырость, плесень и грибок не образуются;
  • утепленный шведский фундамент отличается ровной плоскостью, представляет собой черновую основу в готовом виде для укладки пола. Такая особенность сокращает время, требуемое для отделки, снижает расходы на выполнение работ;
  • плита известна хорошими теплоизоляционными способностями. В комплексе с системой «теплый пол» она существенно сокращает затраты на отопление, поддерживает комфортный микроклимат в помещениях.

К сожалению, встречаются отзывы застройщиков, в которых рассказывается про недостатки фундамента из шведских плит. Из их уст звучат следующие аргументы:

  • устройство такого основания подразумевает большие финансовые затраты;
  • устройство подвальных помещений данная технология не предусматривает;
  • теплоизоляционный слой недостаточно жесткий, что может повлечь усадку всего объекта;
  • пенополистирол подвержен риску повреждения вездесущими грызунами;
  • нет подтвержденных сведений о сроке эксплуатации утеплительного материала – было недостаточно времени для проверки этого вопроса;
  • покатые поверхности подразумевают конструктивные усложнения заливки фундамента из УШП;
  • этажность строящегося объекта ограничена.

Справедливо отметить, что определенные доводы имеют под собой рациональную основу. В отношении больших финансовых расходов сразу скажем, что здесь прослеживается сильное преувеличение – основания для экономии все же имеются. Кроме того, расходы частично будут оправданы экономией на отопление.

Как сделать своими руками?

Чтобы возвести армированный ленточный фундамент мелкого заглубления, понадобится выполнить следующие действия:

  • вычислить ширину фундамента, сечение арматуры;
  • выполнить чертёж армирования;
  • почистить от мусора и спланировать участок;
  • вырыть траншеи;
  • уложить дренажный слой;
  • устроить подбетонку или постелить рубероид;
  • выполнить монтаж опалубки;
  • уложить и скрепить арматуру;
  • вставить отрезки труб для коммуникаций и вентиляции;
  • выполнить бетонирование ленты;
  • обеспечить уход за бетоном в процессе его схватывания;
  • снять опалубку с ленты;
  • выполнить гидроизоляцию фундамента.

Затем останется сделать отмостку и облицевать фундамент водонепроницаемым материалом. Каждый этап возведения МЗЛФ имеет свои нюансы.

Необходимые расчеты


учитывают, что глубина его заложения равняется глубине промерзания, минус 25%.

При несоблюдении этого требования в результате вспучивании грунта есть опасность нарушения целостности сооружения.

Высота цоколя не должна превышать размера подземной части основания.

Для расчёта ширины конструкции необходимо вычислить соотношение весовой нагрузки (т/м) к расчетному сопротивлению грунта (т/м2), (основываясь на табличных данных СНиП 2.02.01-83). Толщину песчано-щебёночной платформы определяют по данным СНиП.

Подготовительные работы и разметка

Плодородный слой снимают и выполняют планировку площадки под строительство. В местах пересечений фундамента и по углам вбивают колья, натягивают верёвку.

Выкапывание траншеи и обустройство подушки

Траншею выкапывают на необходимую глубину. Выравнивают стенки и углы, если использовалась тяжёлая техника.

Планировать дно траншеи до фанатизма нет необходимости. Насыпают слой чистого крупного песка, без растительного мусора и глины. Трамбуют, проливая водой. Насыпают мелкий щебень и тоже трамбуют.

Устраивают верхний выравнивающий слой толщиной 50 мм. Платформу застилают геотекстилем, заливают подбетонку или укладывают сложенный вдвое и промазанные битумом рубероид.

О разновидностях подушки и особенностях устройства для ленточных оснований подробная статья здесь.

Сборка опалубки

Опалубку собирают из обрезных досок толщиной 25-40 мм. Щиты должны немного возвышаться над лентой. Обязательно делают ревизию щелей.

Строители практикуют укрытие опалубки полиэтиленовой плёнкой. Опалубку фиксируют на место с помощью наружных упоров и устанавливают внутренние распорки.

Полная информация о монтаже опалубки тут.

Армирование

Ленту укрепляют арматурным каркасом. Рабочими считаются горизонтальные стержни, принимающие внешние нагрузки. Вертикальные играют вспомогательную роль. Вязку каркаса производят путём скрутки стальной проволокой. Стержни будут обладать подвижностью и компенсируют возникающие нагрузки (при заливке бетонного раствора или землетрясении). Сварка таких нагрузок не выдержит.

Все детали армирования ленточных оснований здесь.

Заливка бетона

Желательно заказать доставку раствора или организовать его непрерывное изготовление на месте в нужном темпе.

Процесс заливки начинается с внутренних участков с плавным переходом на внешний периметр. Лить бетон в одну точку и ждать, пока он растечётся по ленте, нельзя. Наполняют опалубку сразу с различных точек, равномерно распределяя по длине.

Далее поверхность закрывают полиэтиленом от жарких солнечных лучей. Первые 3 дня ленту увлажняют через 4 часа, затем ещё неделю через 8 часов, чтобы растянуть во времени схватывания бетона. Это обеспечивает прочность монолита. Через 10 дней опалубку убирают. Через месяц стройку можно продолжить.

Снятие опалубки и гидроизоляция

Снятие опалубки не означает окончания работ по возведению МЗЛФ. Необходимо выполнить  горизонтальную гидроизоляцию из двух слоёв рулонного кровельного материала и обмазать боковые поверхности фундамента битумом.

Можно использовать любые пропиточные и обмазочные материалы, которые препятствуют проникновению влаги. Надёжная гидроизоляция позволит уберечь дом от разрушения и развития плесени.

Пазухи с внешней и с внутренней сторон фундамента засыпают песком и организуют отмостку, которая защитит фундамент от дождя и талой воды. Если всё сделать правильно, по бетонной полосе вода будет уходить в сторону дренажного колодца.

Утепление цоколя и отмостки

Для утепления цоколя и отмостки используют пеноплекс, пенофол, жидкий пенополиуретан и т.п. Подойдёт любой утеплитель с влагонепроницаемыми свойствами, в зависимости от бюджета застройщика. Лента утепляется изнутри по всей поверхности, кроме горизонтальной.

Усиление и ремонт

При нарушении технологии строительства фундамент проседает и покрывается трещинами. Если деформации не столь значительны и могут быть устранены, почва при этом не оседает, ленту можно усилить. Усиление выполняют и в случае, если планируется надстройка.

Алгоритм действий:

  • делают траншею по периметру дома;
  • очищают поверхность от грязи;
  • высверливают отверстия для металлических прутьев.
  • забивают арматуру для связки старого фундамента с новым.
  • устанавливают армированный пояс.
  • закрепляют опалубку.
  • заливают бетон.
  • снимают опалубку, дают выстоятся бетону.
  • делают гидроизоляцию и отмостку.

Нагрузка перераспределяется, проседание и разрушение дома останавливается. Ремонт участков выполняется по такому же алгоритму. При полном разрушении фундамента деревянного дома его поднимают с помощью домкратов. Предварительно необходимо вынести из дома вещи и мебель. После реставрации основания дом опускают.

О ремонте и усилении ленточного основания детальная информация здесь и здесь, отдельная статья об особенностях реконструкции основания под деревянным домом тут.

Сравнение УШП с ленточным фундаментом

Если строить каркасный дом, площадь которого будет такая же, то есть около 200 м², то площадь застройки такого дома будет 8×9 м, или 72 м².

Длина подошвы этого дома будет 8 × 2 + 9 × 2 + 9 = 43 м ( необходима всего одна промежуточная стена для опирания лаг первого этажа), ширина под каркасный дом в два этажа будет 33 см (возьмем 40), высота та же 20 см.

  1. Бетон под подошву 43 × 0.4 × 0.2 = 3.44 м³. Стоимость 11.700 рублей
  2. Площадь бетонного пола (8-1,2) × (9-0,8) около 50 м², при толщине 10 см понадобится около 5 м³ или 17000 рублей)
  3. Под стены: длина наружных стен 43 м Объем бетона 43 × 0.2 × 2.5=21,5 м³. Стоимость 73.100 рублей

Итого расход бетона для фундамента будет около 102.000 рублей.

Арматура для подошвы и горизонтальная арматура для стен около 200 кг или 4800 рублей (2 горизинтальных прута для подошвы и 1 прут посередине высоты стены, и 1 прут в верхней части стены. Всего 4 длины стен плюс 2×9 м.)

Вертикальная арматура №16 на расстоянии 1 м общая длина арматуры 43 × 2.5 = 108 м 108 м х 1.58 кг=171 кг или 4100 рублей

Стоимость арматуры 9.000 рублей.

Сетка под стяжку 100 м² × 250 руб/м² = 25.000 рублей

Гравий 72 м² × 0,1 м = 7 м³ Стоимость гравия около 13000 рублей

Перекрытие по деревянным балкам
  1. Доски около 2 кубов по 7000 рублей = 14000 рублей.
  2. Черновой пол OSB 18 мм шпунтованная около 300 руб за 1 кв/м 22.000 рублей.
  3. Утеплитель 72 × 0.2 × 1800 = 26000 рублей.

Итого стоимость перекрытия ориентировочно составит 62.000 рублей. (Хотя эту стоимость не нужно прибавлять к стоимости фундамента, поскольку она относится к стоимости пола первого этажа и одни пол подвала у нас уже подсчитан. Но мы все же сложим, чтобы доказать, что и в этом случае подвал выходит дешевле УШП.)

Стоимость материалов для фундамента каркасного дома вместе с полом подвала и полом первого этажа составит 241.400 рублей или почти в два раза дешевле утепленного мелкозаглубленного фундамента, коим является УШП. Я не знаю как можно отрицать очевидные факты, чтобы не понять преимущество строительства каркасного дома с подвалом. Конечно, вам нужно потратиться на лестницу, на отделку, если вы хотите превратить это помещение в жилое. Несомненно, что придется вызывать экскаватор, чтобы вырыть котлован, при этом не стоит думать, что дешевле будет рыть вручную. Возможно, понадобится вывезти грунт, хотя его можно использовать на участке, например, для создания альпийской горки. Также нужно будет сделать гидроизоляцию стен подвала с наружной стороны, но при использовании утеплителя, это будет стоить не слишком дорого, нынче продаются специальные пленки для гидроизоляции, которые стоят относительно недорого, и не требуют специальных навыков и инструментов.

Если в доме есть подвал, то на основном этаже не нужна котельная, не нужна прачечная, не нужны различные кладовые и комнаты могут быть меньшего размера, потому что не нужно будет в них хранить кучу сезонных вещей, которые бывают нужны раз в год. Следовательно для поддержания чистоты и порядка в жилых помещениях будет требоваться меньше времени, и вы сможете тратить его на отдых и развлечения.

Почему же у американцев, канадцев и шведов получается экономить на фундаменте, строя непрактичную плиту? Потому что у них нет таджиков! Шутка, но в ней правда, правда в том, что их строительные рабочие получают нормальную зарплату, минимум которой регулируется государством и с которой платятся налоги. Поэтому, если добавить зарплату оператора экскаватора, водителей и бетонщиков, то стоимость строительства у них возрастает в разы по сравнению со стоимостью материалов. Ясное дело, выкопать яму глубиной 50 см дешевле, чем 150 см, построить низкую стену тоже дешевле, вот только когда у вас лопнет труба под этим фундаментом, тогда ремонт будет значительно дороже, чем просто вызвать сантехника.

Что это такое?

Монолитный ленточный фундамент представляет собой бетонную армированную конструкцию, проложенную под ограждающими и несущими стенами здания. Может быть выполнен с мелким заглублением или с заглублением ниже уровня промерзания почвы.

Плюсы и минусы

Ленточный фундамент является популярным и востребованным благодаря ряду преимуществ:

  1. Долговечность (при грамотном обустройстве он может прослужить более 50 лет).
  2. Легкость монтажа (имея базовые строительные навыки его можно соорудить самостоятельно).
  3. Надежность (равномерность распределения нагрузок и усиление арматурой обеспечивают ему высокую прочность и устойчивость).
  4. Функциональность (ленточную основу можно легко совместить с подвалом).
  5. Экономичность (ленточная конструкция обходится дешевле монолитной плиты).

Есть у него и свои недостатки:

  1. На грунтах с высокой подвижностью и слабой плотностью этот вид фундамента применять нельзя.
  2. Необходимость проводить сложные подготовительные работы.
  3. Стоит дороже свайного или столбчатого фундамента.

При выборе варианта опоры для дома учитываются все достоинства и недостатки каждого из них.

Применение в строительстве

Ленточные фундаменты применимы для строительства на участках с проблемным грунтом, если постройка имеет небольшой вес. Например, можно строить небольшие дома из легких материалов, таких как дерево или пористый бетон, а также всевозможные вспомогательные постройки:

  • гаражи,
  • бани,
  • летние кухни,
  • веранды.

На плотных устойчивых грунтах применение ленты позволяет возводить достаточно габаритные коттеджи из тяжелых материалов в два-три этажа. Если дом имеет сложную архитектуру и по расчетам получается слишком тяжелым, или грунт не идеален для простого фундамента, ленту усиливают сваями или подошвой – расширенной платформой, на которую опираются стены ленточного фундамента.

Устройство

Ленточный фундамент устроен как многослойная усиленная бетонная конструкция. Для него сначала выкапывается траншея, соответствующая рассчитанному заглублению.

На дно траншеи укладывают песчано-щебневую подушку, потом:

  • сооружают опалубку,
  • связывают каркас из арматуры,
  • помещают каркас в опалубку,
  • заливают все бетоном.

В результате получается монолитная опора, имеющая вид ленты, проложенной под стенами дома.

Под легкими постройками прокладывают мелкозаглубленные ленты, погруженные в землю не более чем на 50 см. При строительстве более габаритных сооружений применяются ленты с обычным заглублением.

При проектировании фундамента рассчитываются такие его параметры:

  • глубина:
  • ширина;
  • марка бетона;
  • марка арматуры.

Как сделать плавающее основание своими руками

Плитный плавающий фундамент своим размером и формой должен соответствовать габаритам строящегося объекта. По периметру основания с нижней стороны делаются ребра жесткости, а для будущей плиты — по всей поверхности, но меньшей высоты. Расстояние ребер в поперечном и продольном направлении должны быть не менее одного метра.

Сначала укладывается насыпное основание толщиной до 40 мм из крупнозернистого песка, щебня, грунта или из их смеси. Состав желательно немного увлажнить и утрамбовать. Затем сбивается щитовая опалубка из любых досок высотой до 30 см, которую закрепляют с наружной стороны колышками. Для того чтобы залить ребра жесткости, необходимо прокопать канавки и на их дно уложить рубероид или пергамин, чтобы из раствора в почву не уходила вода.

Заливая фундамент, плавающая плита должна быть предварительно армирована. Для этого нужно распределить арматуру вдоль канавок, а также по всей площади основания. Арматурой могут служить металлические прутья, швеллеры, уголки, обрезки железных труб.

Смесь для заливки лучше всего приготовить из портландцемента четырехсотой марки. Если смешивать цемент и песок, то берутся пропорции 1*2, а пропорции с добавлением песка выглядят немного иначе: к одной части цемента добавляются равные ему части песка и щебня. В состав добавляется вода, после чего раствор необходимо тщательно перемешивать, чтобы не оставались не промешанные комки. Готовую массу необходимо сразу же заливать.

После заливки основания, цементируемую поверхность нужно выравнивать и утрамбовывать, добавляя смесь в провалах. Для трамбовки потребуется не менее двух человек, которые будут протягивать ровное правило из досок или алюминия. Необходимо помнить, что фундамент нужно заливать полностью, в один прием.

По окончании работ, монолитную плиту необходимо будет укрыть пленкой, защищающей фундамент от солнца и дождя. Площадку в таком положении нужно продержать в течение двух недель. Для крепкого и правильного скрепления смеси, плавающую плиту нужно будет периодически увлажнять.

После того, как основание будет готово, необходимо будет убрать опалубку и выложить из кирпича цоколь. В цоколе, по правилам, нужно оставить отверстия для вентиляции пространства под строением.

Плавающий фундамент имеет много достоинств – это долговечность, прочность, способность выдерживать массивные постройки, предохранять стены конструкций от трещин.

Недостатки плавающего фундамента заключаются в одном – трудоемкость работ и их дороговизна.
