Винтовой фундамент своими руками — технология пошагового возведения в 5 этапов

Устройство свайного поля

Погружение свай производится вручную путем ввинчивания. Выкапывать скважину для винтовых опор не нужно! Перед погружением изделия, если они не оцинкованы, необходимо обработать антикоррозийным составом. Монтаж винтовых опор производится по стандартной технологии: свая устанавливается строго вертикально и ввинчивается в землю путем вращения вокруг своей при помощи рычагов или ломов. Изделие погружается до нужной отметки, при этом один человек должен постоянно контролировать вертикальное положение сваи строительным уровнем.

После монтажа всех свай производится их выравнивание: концы изделий приводятся к единому размеру, чтобы ленточная часть основания легла на них идеально ровно. Концы опор обрезаются болгаркой. Фундаментную железобетонную ленту невозможно совместить со сваями без установки на них специальных оголовков. В этом случае отлично подойдут квадратные оголовки-площадки, которые можно купить или изготовить своими руками из обрезков труб и листовой стали. Оголовки навариваются на концы винтовых свай.

Поэтапная технология строительства

Сделать это можно буквально за один день – даже без какой-либо механизированной техники. Достаточно взять только пару-тройку крепких родственников и необходимые инструменты – сваи легко закручиваются вручную, и служат при этом до 200 лет – сама баня скорее развалится, чем собственноручно сделанные сваи рассыплются от коррозии. Главное только грамотно произвести расчет фундамента на винтовых сваях – и все.

Этап I. Проектирование

Фундамент и его конструкция рассчитывается еще на этапе проектирования – необходимый диаметр свай, их число и расстояние между ними.

К слову, обычно их ввинчивают не далее, как 3 метра друг от друга. Но в любом случае изначально проводится диагностика грунта: вычисляется глубина его промерзания, в некоторых местах сваи ввинчиваются пробным образом, проверяется наличие водных жил и их расположение.

Этап II. Подготовка участка

Благодаря неприхотливости свай к экстремальным погодным условиям, такой фундамент без проблем можно строить и прямо посреди зимы

Важно только сначала хорошо очистить участок от снега и обломанных веток. На этом этапе с целью безопасности нужно убедиться, что поблизости нет трубопровода и линии прокладки подземного кабеля – о них будут сигнализировать специальные указатели

Этап III. Расстановка свай

По намеченным по проекту местам расставляются сваи и слегка закручиваются – но не до конца. Идеальное расстояние между сваями – 2-2,5 метра, в зависимости от того, насколько тяжела будет будущая баня и на каком грунте она будет стоять.

На какую глубину идет свая? Как правило, на ту, что было рассчитано в проекте – но не менее 1,5 метра и непременно до плотных слоев грунта. Узнать, что свая достигла этого уровня легко – в месте, где вставлен лом, начнет гнуться железо. Тогда ввинчивание останавливается.

Сами же сваи ввинчиваются так: готовится углубление для каждой из них на 15-30 см, свая ставится в подготовленную яму, а в нее вставляется лом с квадратной трубой 50х50 – получается такой себе рычаг, у которого длина с каждой стороны достигает 2-3 метров. За него и держатся, когда ввинчивают сваю в землю. Причем все довольно просто – благодаря круговым движением за один оборот свая будет уходить в землю почти на 20 см

Важно только вовремя этого процесса постоянно контролировался уровень их высоты. К слову, выравнивать сваю нужно с самого начала – как только она зацепила грунт, иначе потом держать вертикаль будет сложнее и сложнее

А проверить этот параметр не сложно обычным строительным уровнем. Допустимое отклонение – 1-2 градуса.

Этап IV. Выравнивание и бетонирование свай

Теперь все сваи нужно выровнять по горизонту и можно приступать к их бетонированию изнутри – обычным пескоцементным раствором, без какого-либо риска его промерзания. Все ввинченные сваи окажутся разной высоты – это естественно. Но фундамент бани может располагаться на идеально горизонтальном основании – а потому по окончанию вкручивания винтовых свай их нужно подрезать болгаркой, с использованием горизонтального уровня. Причем до земли должно остаться минимум 50-60 см. Бетонируются винтовые сваи не только для собственной прочности – таким образом, из них выгоняется весь воздух. В качестве засыпки в каждую сваю берется 35 кг цементно-песочной смеси.

Этап V. Установка обвязки

После застывания цемента на сваи надеваются «шляпки» и можно начинать мастерить обвязку – из бруса, или устанавливать цоколь из какого другого материала. Если баня строится из бревен, то обязательно брус нужно притянуть к оголовкам специальными шурупами-глухарями – такие продаются в обычном строительном магазине. К слову, сама обвязка винтовых свай делается либо с помощью железобетонной плиты, либо с использованием металлического швеллера. Все швы нужно обязательно обработать эпоксидным составом или обычной эмалью. На прочных и сравнительно недорогих винтовых сваях любая баня строится быстро и без каких-либо проблем!

Шикарная баня на винтовых сваях — на любом грунте, в любую погоду, по доступной цене!

2 – выбор свай

Залогом получения надежного основания под дом является правильный выбор сваи, которая является несущим элементом винтового фундамента.

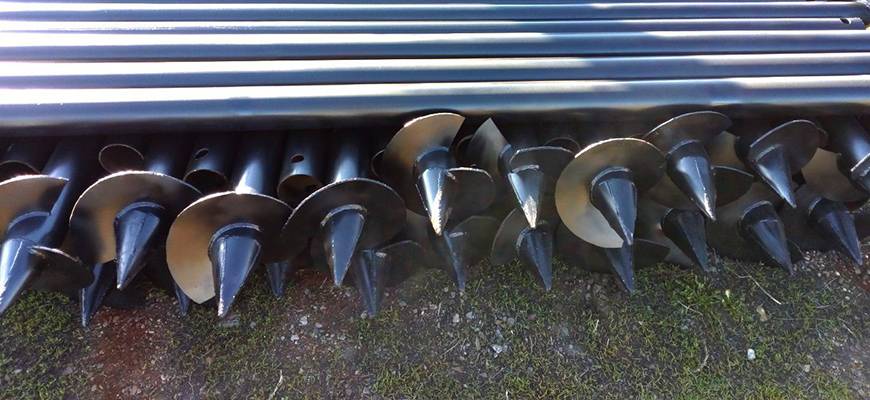

Винтовая свая – конструкция из полой трубы (ствола) и наконечника с лопастями. С помощью наконечника свая закручивается в почву, а лопасти, помимо того, что облегчают закручивание, врезаясь в почву, ещё и уплотняют её, служа опорой сваи.

При выборе винтовой сваи следует ориентироваться на такие показатели как:

  • способ изготовления сваи (сварная или литая);
  • диаметр лопастей (выбирается исходя из требования почвы на участке);
  • диаметр ствола сваи;
  • толщина стенок ствола;
  • качество наконечника;
  • наличие защитного слоя и его толщина.

От перечисленных характеристик зависит допустимая нагрузка на одну сваю и рекомендации по её установке. Ориентировочные значения популярных типоразмеров свай приведены в таблице:

На выбор сваи оказывает влияние тип грунта и степень его промерзания, в частности: грунт сезонного промерзания (маркировка сваи ВСЛ) или вечномерзлый грунт (ВСЛМ). Влияние типа грунта и глубины залегания на несущую способность сваи показано на примере сваи диаметром 108 мм.

Специфичным представителем винтовой сваи является свая без острого наконечника (с открытым нижним концом). Она разработана для применения на песчаниках, плотных грунтах и в условиях вечной мерзлоты. Свая внутри полая и при закручивании заполняется почвой, что с одной стороны упрощает погружение сваи (исключает уплотнение и без того плотной почвы), а с другой – не требует бетонирования.

Характеристики свай без наконечника указаны в таблице:

Отдельно нужно отметить, что несущая способность винтовой сваи зависит от того, в каком состоянии она находится в почве. Если почва активная, металл начинает ржаветь, что ослабляет опору. При этом скорость коррозии зависит от нескольких факторов:

  • деформация покрытия в процессе закручивания;
  • толщина и качество нанесения защитного покрытия;
  • тип грунта.

Скорость коррозии незащищенной сваи в почве разного типа показана в таблице:

Наиболее активно будет разрушаться видимая часть сваи, что потребует ее постоянной обработки.

Устройство

Это так называемое свайное поле, повторяющее своими очертаниями план будущей постройки.

Итак, винтовой фундамент: монтаж свай предусматривает завинчивание опор на глубину ниже промерзания почвы, минимальной глубиной погружения в основной грунт считается 600-800 мм, то есть при длине сваи в 2,5 м минимальная глубина погружения должна быть 1,5 м.

Более точно установить глубину погружения сваи можно на основании геологических показателей участка и глубины промерзания почвы.

Важно! После установки полости труб должны быть заполнены бетоном для повышения несущей способности, особенно при большом диаметре трубы. Верхушки подрезаются (или наращиваются, по необходимости) на одинаковую высоту и обвязываются швеллером, который послужит основанием для ростверка — опоры для несущих стен. Свайное поле с установленными сваями может послужить основой для ленточного или плитного фундамента в случае комбинированного типа основания

Свайное поле с установленными сваями может послужить основой для ленточного или плитного фундамента в случае комбинированного типа основания

Верхушки подрезаются (или наращиваются, по необходимости) на одинаковую высоту и обвязываются швеллером, который послужит основанием для ростверка — опоры для несущих стен. Свайное поле с установленными сваями может послужить основой для ленточного или плитного фундамента в случае комбинированного типа основания.

Пошаговая инструкция по монтажу

Рассмотрим порядок действий при монтаже свайно-винтового фундамента для бани. Процесс проектирования и расчетов опустим, перейдем сразу к практическим действиям.

Работа ведется поэтапно, выполняются следующие операции:

Подготовка

Участок освобождают от лишних предметов, растений и прочих помех. Необходимо обеспечить пути подхода для техники, если планируется механическая установка свай. Приобретение и доставка на участок необходимого количества стволов нужного размера.

Понадобятся следующие материалы и инструменты:

  • Лопата.
  • Рулетка.
  • Металлический лом и два отрезка трубы по 1,5-2 м, внутрь которой этот лом входит свободно, но без лишнего люфта.
  • Болгарка с отрезным кругом.
  • Сварочный аппарат с электродами.
  • Оголовки для используемого размера свай.
  • Цемент и песок для изготовления бетона.
  • Колышки для разметки.
  • Лазерный уровень.
  • Покрытие для металлических деталей, защита сварных швов.
  • Швеллер, двутавр, рельс для обвязки.

Разметка

С помощью колышков отмечаются места установки свай согласно проектных данных. Начинать разметку следует с углов, сразу же проверяя равенство диагоналей. Пока они не будут выровнены, продолжать разметку нельзя.

Точки монтажа свай отмечаются колышками. После отметки углов переходят к промежуточным сваям и размечают их положение. Затем с помощью лопаты и личной бодрости в этих точках выкапывают небольшие углубления глубиной до 30 см и шириной, равной диаметру лопастей.

Это позволит сваям легче входить в грунт и обеспечить меньшее отклонение от вертикали.

Погружение

Завинчивание свай производится по определенной схеме. Это делается для того, чтобы уже установленные стволы не стали помехой для других опор

В особенности это важно при монтаже машинным способом, где техника должна подойти вплотную к точке погружения

Обычно начинают с центра и движутся последовательно к краям по спирали или змейкой.

При погружении свай необходимо постоянно контролировать вертикаль

В особенности важно делать это на начальном этапе, когда ствол достаточно свободно раскачивается и может быть установлен с перекосом

Выкручивать сваю назад для выравнивания нельзя, второй раз в эту точку ее устанавливать запрещается из-за нарушения прочности грунта после контакта с лопастями. Все исправления делаются на первых порах, когда ствол погружен на незначительную глубину.

Обрезка, обвязка, заливка бетоном

После установки всех свай производится обрезка. Устанавливается лазерный уровень, отмечающий горизонтальную плоскость на нужной высоте, на поверхности свай мелом или белым маркером отмечаются линии реза.

Болгаркой с отрезным кругом отрезают лишние куски трубы.

После этого выполняют обвязку. Все сваи соединяются между собой в продольном и поперечном направлении при помощи сварки. Используются отрезанные по размеру куски швеллера, двутавра или иного вида металлопроката.

После соединения свай в единую систему следует сразу же покрасить все участки сварки защитным слоем краски, кузбасслака или иного материала.

Затем внутреннюю полость свай заливают бетоном. Это дает стволам дополнительную жесткость и устойчивость к боковым нагрузкам пучения. Необходимо пользоваться плотными марками, начиная от М200 и выше.

На заполненные сваи устанавливаются и фиксируются оголовки, образующие площадки для установки ростверка и промежуточных (внутренних) опор.

Ростверк

Для бани обычно используют деревянный брус сечением 150 : 200 или 200 : 200 мм. Балки укладывают на площадки оголовков, предварительно подложив на металл двойной слой рубероида. Углы соединяют вполдерева.

Тщательно проверяют равенство диагоналей, выравнивают балки по осям, после чего закрепляют их на оголовках, используя специально созданные монтажные отверстия. Деревянные балки сразу же следует покрыть гидроизоляционным материалом для защиты от влаги.

Разновидности опор

Производители свай предлагают несколько видов изделий. Они различаются по нескольким критериям:

  • размерам;
  • наконечникам;
  • по ширине и количеству лопастей;
  • типу стали (материалу изготовления);
  • защитному покрытию.

По диаметру и длине

Длина опоры в каждом случае рассчитывается индивидуально

При этом важно учитывать несколько показателей:

  • глубину, на которой залегает плотный грунт;
  • глубину промерзания почвы в регионе;
  • высоту цокольного этажа.

Диаметр и длина винтовых свай  рассчитывается индивидуально.

В большинстве случаев длина опоры варьируется в пределах 2500-3500 см.

Диаметр опор — от 57 мм до 130 мм. От этого показателя зависит прочность готовой конструкции и несущая способность фундамента. Производители предлагают несколько вариантов изделий:

  1. Маленький диаметр опоры 57 мм. Для такой сваи нагрузка составляет 800 кг. Сфера использования такого фундамента относительно узкая: установка ограждений из сетки-рабицы или штакетника.
  2. Труба диаметром 76 мм. Она подходит для строительства заборов из частого штакетника или профнастила. Максимальная нагрузка достигает 3000 кг.
  3. Диаметр 89 мм. Использовать опоры можно для возведения беседок, легких гаражей, хозпостроек, веранды. Несущая способность достигает 4-5 т.
  4. Диаметр 108 мм. Такие трубы рекомендуют при строительстве небольших бревенчатых срубов и каркасных домов. Опора выдерживает до 5-9 т.
  5. Диаметр 133 мм. Сваи с максимальной нагрузкой 12-14 т используются в малоэтажном строительстве, когда в качестве строительных материалов используется кирпич или газосиликатные блоки.

По типу наконечников

Винтовые сваи бывают 2 видов:

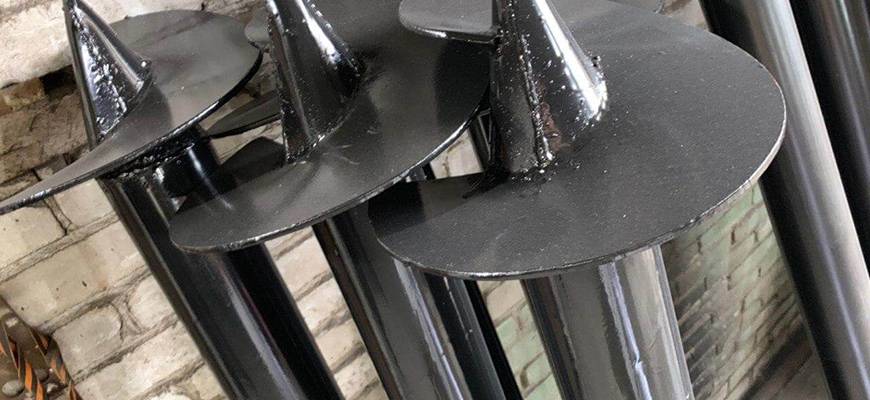

  1. Литые. Такие элементы изготавливаются путем литья, в результате наконечник с лопастью представляет собой единую деталь. Они характеризуются повышенной прочностью, однако их цены выше. Применять их рекомендуют на твердых каменистых почвах.
  2. Сварные. Эти наконечники изготавливаются путем приваривания лопасти к наконечнику. Низкая цена объясняется относительно низкой прочностью. Если такую опору попытаться поднять из земли, есть высокий риск срыва лопасти.

Винтовые сваи бывают литые и сварные.

По количеству лопастей

Опоры бывают:

  1. Однолопастными. Их рекомендуют к использованию на грунте с высокой несущей способностью. Однолопастные сваи со сварным наконечником быстро достигают критической нагрузки, что вызывает срыв лопасти.
  2. Многолопастными. Наличие 2 лопастей обеспечивает повышенную стойкость к горизонтальным, вдавливающим и выдергивающим нагрузкам.

По материалу изготовления

В зависимости от применяемой стали выделяют несколько видов опор:

  • сталь СТ3 — из нее производят сваи, подходящие для грунта со слабой химической агрессивностью;
  • Ст20 — такой сплав рекомендуют для работ на почвах средней химической агрессивности;
  • опоры из стали 30ХМА и 09Г2С подходят для высокой химической агрессивности среды.

Сваи различаются по материалу изготовления.

По типу защитного покрытия

Стальные опоры после установки будут взаимодействовать с влагой, поэтому им необходима надежная наружная защита от коррозии. Лучше всего выбирать изделия, которые уже обработаны защитным составом на заводе. Существует несколько типов покрытий. Максимальную защиту обеспечивают эпоксидные и полиуретановые составы, а также цинкование холодным способом.

По области применения

Сваи различаются шириной и расположением лопастей, строением наконечника. Эти особенности влияют на эксплуатационные характеристики. По области применения винтовые опоры делят на 4 категории:

  1. Изделия с 1 широкой лопастью, которая расположена на коротком наконечнике. Они подходят для работы на любых грунтах. Для строительства частных домов из блоков следует брать опоры большого диаметра и соблюдать малый шаг при установке.
  2. Сваи с 2 лопастями, расположенными на разной высоте. Для установки такого фундамента требуется специализированная техника. Опоры подходят для строительства 2-этажных дачных домов и характеризуются повышенной устойчивостью к усадке и выдергиванию.
  3. Изделия многовитковые с длинным наконечником и узкими лопастями разработаны для установки в каменистый грунт.
  4. Сваи без острого наконечника имеют ограниченные функции и предназначены для строительства в условиях вечной мерзлоты.

Сваи имеют разные области применения.

Правила возведения

Ленточный

Такой фундамент изготавливают из кирпича, шлакоблока, бутового камня, железобетонных блоков или монолита. Он должен пролегать сплошной полосой под всеми конструкциями строения. Это необходимо для того, чтобы вес равномерно распределялся по всей поверхности основания. Кладка осуществляется при помощи цементно-песчаного раствора, высота фундамента должна составлять от 50 до 80 см, при этом 30 см должно приходиться на закопанную часть, а 20-50 – на надземную.

Для крепления венца деревянного дома в фундамент устанавливают резьбовые шпильки или боковые уголки. Затем монтируют решетку из арматуры, гладких металлических прутьев, толстой железной проволоки или мелких труб. Решетку укладывают на дно заранее подготовленной траншеи в два ряда на расстоянии около 10 см от опалубки, при этом расстояние между прутьями должно быть примерно 50 см. Прутья необходимо скрепить между собой при помощи сварки или связав их проволокой.

В зависимости от глубины залегания он может быть:

  • глубокозаглубленным – для массивных многоэтажных сооружений;
  • мелкозаглубленным – для одноэтажного деревянного домика;
  • незаглубленным – для легких хозяйственных построек.

Столбчатый

Этот тип основания выбирают, если верхние слои грунта на участке не могут обеспечить надежной опоры для ленточного фундамента. Столбы создаются из кирпича, блоков или железобетона. Их ширина должна быть больше толщины стен дома примерно на 20-30 см, а высота – в 3 раза больше ширины. Большая часть высоты столбов обычно приходится на надземную часть.

Технология возведения столбчатого основания для деревянного дома подразумевает несколько этапов:

  • создание схемы расположения столбов;
  • подготовку траншеи по периметру дома;
  • бетонирование ям;
  • установку шпилек и уголков для монтажа первого венца;
  • укладку гидроизоляционного слоя на срезы столбов.

Верхняя часть столбов фундамента связывается горизонтальными балками из железобетона, которые образуют основание дома.

Свайный

Подобное основание можно устанавливать в любое время года. Оно прекрасно подходит для подвижных грунтов, отличается скоростью и недорогим монтажом. Выделяют два типа свайного фундамента.

Буронабивной

Чтобы его установить, понадобится пробурить в грунте несколько отверстий диаметром примерно 20 см на расстоянии 2 м друг от друга

При этом важно установить сваи под открытыми и закрытыми углами периметра здания, местами схождения и пересечения его простенков. Затем необходимо опустить асбоцементные трубы соответствующего размера в подготовленные отверстия и выровнять высоту труб до нужных параметров. После этого следует опустить в трубу три прута арматуры и залить все бетоном

Осталось только установить резьбовые шпильки и анкеры на верхнем торце конструкции

После этого следует опустить в трубу три прута арматуры и залить все бетоном. Осталось только установить резьбовые шпильки и анкеры на верхнем торце конструкции.

Вкручиваемый

Его конструкция предполагает вкручивание свай в грунт на необходимую глубину. Сваи могут быть винтовыми, изготовленными из железных труб с оголовком, лопастями и наконечником.

Что нужно знать о винтовых сваях

Сваи бывают не только стальными винтовыми, но и бетонными. В некоторых случаях, особенно при строительстве крупных и тяжёлых сооружений, предпочтение отдают последним, как более надёжным и долговечным. Но перед тем как сделать свайный фундамент своими руками из бетона, следует провести геологические изыскания и инженерные расчёты, чтобы убедиться в верности принятого решения.

Однако такие затратные мероприятия обычно проводят при строительстве дома из кирпича, бетонных блоков и других массивных материалов. Более лёгкие деревянные, щитовые и каркасные постройки можно ставить на основание из винтовых свай на любых грунтах, кроме скальных.

Но если речь идёт о капитальном строении, расчёт параметров свай все же необходим. Пренебречь им можно только при возведении второстепенных конструкций – беседок, сараев, бань, ограждений. И только для таких конструкций можно использовать самодельные винтовые опоры.

Металлический забор на винтовых сваяхИсточник spravka-region.ru

Составные части сваи

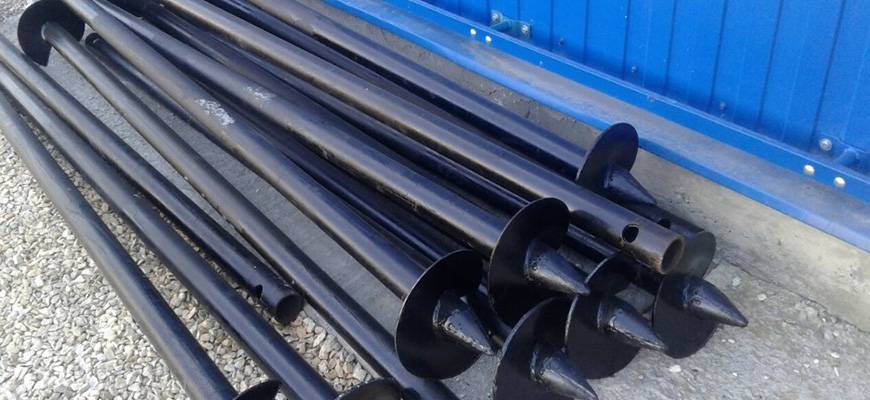

Внешне винтовая свая напоминает садовый бур и состоит из следующих частей:

  • ствол из стальной трубы;
  • острый наконечник в форме конуса;
  • лопасть (винт);
  • оголовок.

Основное отличие от бура заключается в перпендикулярном расположении лопасти относительно ствола, что позволяет ей входить в грунт, не взрыхляя его и не нарушая плотность.

Второе отличие – оголовок в верхней части конструкции, предназначенный для обвязки всех установленных элементов и устройства ростверка, так как сделать свайный фундамент без таких опорных площадок невозможно.

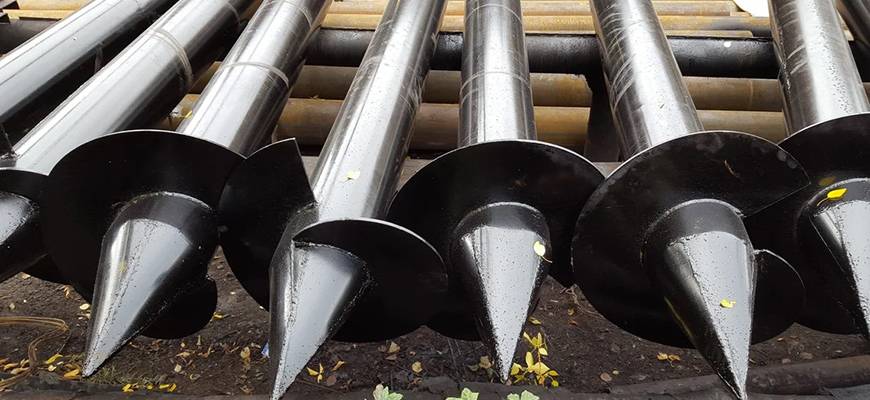

В заводских условиях сваи изготавливают либо методом литья, либо сварным способом, используя профессиональное оборудование. Они могут быть разной длины, отличаться диаметром лопасти, диаметром и толщиной ствола. Эти параметры подбираются в зависимости от расчётной нагрузки на основание и глубины залегания плотных слоёв грунта.

Кроме того, на производстве на все изделия наносят слой антикоррозионного покрытия, препятствующего разрушению металла, находящегося в постоянном контакте с влажной средой.

Свая заводского изготовленияИсточник www.balticdom.ru

Отличия конструкций кустарного производства от заводских

Изготовление фундаментных свай регламентируется нормативными документами. В частности, ГОСТ 8732 определяет качество металла для ствола, а ГОСТ 9.307-89 качество цинкового покрытия. В них прописаны марка и толщина стали, её химический состав и другие характеристики. Решая, как изготовить сваи винтовые своими руками, эти документы желательно изучить, чтобы получить на выходе качественные изделия.

Не имея возможности для самостоятельного изготовления, но желая сэкономить на опорах, некоторые застройщики покупают их у «кустарей» – мастеров, производящих металлические конструкции в условиях, далёких от заводских. Разумеется, никаких гарантий они не дают, и убедиться в качестве такой продукции до начала строительства невозможно.

В частности, как самоделки, так и изделия кустарного производства могут не обладать необходимой прочностью, лопасти могут деформироваться или отрываться при вкручивании в плотный грунт, а отсутствие качественной противокоррозионной обработки может привести к разрушению металла и ослаблению фундамента.

Разрушение всего одной опоры приведёт к ослаблению и перекосу фундаментаИсточник тверьстрой.рф

Тем не менее, вопрос, как сделать самому винтовые сваи своими руками, для многих остаётся актуальным из-за высокой стоимости сертифицированных изделий. Специалисты допускают применение самодельных опор, но лишь при возведении лёгких построек, надёжность и долговечность которых не имеют решающего значения. Фундамент для жилых домов, капитальных надворных построек, кирпичных и каменных ограждений должен возводиться из заводских свай, произведённых в соответствии с нормативными требованиями.

Свайно-ленточное основание своими руками — пошаговая инструкция.

Свайно-ленточный фундамент — это конструкция из погруженных ниже точки промерзания свай, накрытых ростверком или фундаментной плитой. На такой тип фундамента более равномерно распределяется вся нагрузка, в отличие от классической свайной конструкции. За счет заглубления опор ниже точки промерзания в грунт, на этот фундамент не влияют даже движения грунтовых вод. Итак, ниже будет представлена инструкция для установки свайного фундамента пошагово своими руками.

Разбивка осей.

Разбивка осей – это ответственный процесс. От внимательности при ее выполнении будет зависеть, насколько правильно дом будет расположен на участке. Необходимо соблюдать конкретные отступы от забора и от соседей. Эти данные прописаны в стандартах.

После забивки колышек, по ним натягивается шнур таким образом, чтобы он не мешал рабочей зоне. Ось фундамента готова. Переходим к следующему шагу.

Уборка грунта.

Следующим шагом необходимо вырыть котлован, учитывая глубину закладывания ленты и, в зависимости от выбранного вида опор, подготовить под них углубления (если выбор пал в пользу буронабивных или железобетонных). Подготовка траншеи (или котлована) для ленты не требует использования спец техники.

Последовательность устройства свайного основания с применением асбестоцементных труб

Свайное поле.

Это поле представляет собой площадку с определенным количеством осей, установленных по разработанной схеме. Водонасыщенность грунта, тип опор, количество опор, порядок размещения, емкость нагрузки сваи – эти параметры учитываются при проектировании площадки.

Установка железобетонных свай

Допустимая нагрузка на сваи зависит от прочности грунта, величины и диаметра опор.

Установка свай для фундамента.

Монтаж опор разберем на примере столбов (труб), которые будем заливать бетоном. Их количество и длина выбирается исходя из данных расчетной документации. Если на участке грунт достаточно устойчивый, то длину столбов можно использовать 1,8 — 2,5 метра. В зависимости от нагрузки делаем расстояние между столбами. Чем более массивная будет конструкция, тем меньше расстояние нужно делать.

  • расстояние для деревянных конструкций 3 м.
  • кирпичных 1,5-1,7 м.
  • пено и газобетона 2 м.

Для ленточного фундамента вырываем траншею глубиной примерно 40 см и шириной на 7 — 10 см больше глубины. Бензиновым буром сверлим ямы на глубину 1.8 — 2.5 метра. Бур лучше, чем трактор, так как ямки получаются точнее и аккуратней, но работы больше. В насверленные буром ямы ставим асбесто-цементные трубы, но предварительно их нужно гидроизолировать обклеев двойным слоем рубероида.

Армирование свай и ростверка.

На подошву котлована засыпают подушку из песка (не менее 15 см), которую укладывают ровным слоем, смачивают, трамбуют. Если укрепление конструкции необходимо, можно воспользоваться щебнем, засыпав его поверх песка.

Приступаем к сборке ленточной части. По внутренней стороне опалубки в трех направлениях, формируя трехмерную сетку, закладываются прутья диаметром 12-14 мм. В точках пересечений они связываются вязальной проволокой. Чтобы обеспечить прочность базы, привариваем связанный каркас из арматуры для ленты к торчащим из труб прутам.

Заливка фундамента бетоном.

Следующим шагом должна быть заливка фундамента. Самым оптимальным материалом является портландцемент средней консистенции. Заливать фундамент нужно в горизонтальном направлении. Если заливать вертикально, то могут появиться стыки и трещины в бетоне до его застывания.

Чтобы равномерно залить несущую конструкцию, рекомендуется использовать несколько бетономешалок сразу, так как раствор должен поступать одновременно. Срок высыхания бетона – 1 неделя.

Гидроизоляция и вентиляция.

Процесс гидроизоляции, вентиляции при работе со свайно-ленточным фундаментом состоит из двух шагов: защиты опор и обработки ленты. Когда смесь окончательно застыла, с опалубки убираются доски и пленка, затем вместо них наслаивается битумная канифоль, поверх которой накладывается рулонный материал. Для предотвращения попадания смеси, по поверхности ленты в вертикальном направлении укладываются куски асбестоцементной плиты, которые затем засыпаются песком. Это устройство удаляется после окончательного застывания смеси, оставляя хорошую воздухопроницаемость (вентиляцию).

Теплоизоляция.

Схема утепления свайного фундамента

Целью теплоизоляции свайно-ленточной базы является защита коммуникаций, проходящих под полом, а также самой конструкции от перепада температур. Для утепления фундамента рекомендуется использовать пенополистирольные плиты, приклеивающиеся либо внутри, либо снаружи граней ленты.

Виды используемой обвязки

Сваи представляют собой столбы, которые вбиты или вкручены в почву. Чтобы они превратились в фундамент, требуется их обвязка. Выбор виды обвязки зависит от веса конструкции и типа грунта. Наиболее популярные из них:

  1. Сваи-колонны. Используются для дачи или другого легкого сооружения.
  2. Деревянная обвязка. Может использоваться при строительстве деревянного или легкого каркасного дома.
  3. Металлическая обвязка. Позволяет изготовить прочную и надежную конструкцию, которую можно использовать практически в любом частном строительстве.
  4. Монолитный ростверк. Сочетает в себе свайное и ленточное основание. Рекомендуется в том случае, если нужна жесткая и надежная конструкция.

Выбор обвязки зависит от несущей нагрузки будущего строения, вида используемых свай и других особенностей.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
