Изготовление пеллетной горелки
Пеллетные установки часто игнорируются покупателями из-за их дороговизны по сравнению с газовым и электрическим оборудованием, при этом проблема решается путём изготовления устройства в домашних условиях.
Камеру сгорания можно обустроить из трубы квадратного или круглого сечения. Отдавать предпочтение лучше жароустойчивой стали, способной противостоять повышенным температурам, толщина стенок должна быть не меньше 4 мм.
Крепление самодельной установки к котлу производится фланцевой пластиной, изготовленной из жаропрочной стали толщиной от 3 мм.
Контейнер для подачи топлива в камеру сгорания можно приобрести либо изготовить своими руками. Самый оптимальный вариант – сразу делать установку, в которой топливо будет подаваться автоматически. Для этого в приобретённую трубу нужного диаметра помещаем шнек. Вращение устройства будет производиться за счёт подшипника, редуктора и двигателя, работающего на низких оборотах.
Дополнительно в магазине приобретается вентилятор, который будет нагнетать воздух. Вентилятор закрепляется на пластине, которая изготавливается в зависимости от размеров и конструкции дверцы используемого в вашем доме котла.
Важно также побеспокоиться о регулировке количества поступающего топлива и объёма нагнетаемого вентилятором воздуха, иначе самодельное устройство будет работать нестабильно. В домашних устройствах регулировка силы подачи воздуха и количества пеллетов производится в ручном режиме
Данный способ неудобен из-за того, что требует постоянного присмотра за горелкой
Данный способ неудобен из-за того, что требует постоянного присмотра за горелкой.
Для автоматизации приобретается электрический элемент накаливания и фотодатчик. Первое устройство производит розжиг пламени в случае, если пеллеты погасли, также регулирует включение устройства. Фотодатчик следит за появлением пламени: если пламя стабильное, датчик передаёт сигнал на элемент накаливания для прекращения розжига.
Для автоматизации системы также приобретается датчик заполнения. Он будет оповещать электронную начинку устройства о степени заполнения камеры сгорания пеллетами.
Пеллетные горелки – современное оборудование для котлов, которое позволяет повысить экологичность процесса и снизить затраты на топливо. При этом само оборудование в магазине имеет высокую стоимость. Для базовых бытовых нужд лучше отдавать предпочтение самодельным устройствам, работу которых при необходимости можно автоматизировать.
Горелка для пеллетов своими руками: подготовительный этап
Перед началом сборки горелки, которая перерабатывает гранулированное топливо, нужно выполнить определенную подготовительную работу. В первую очередь нужно рассчитать площадь, обогрев которой будет осуществляться посредством данного устройства. Зная этот показатель, не составит труда вычислить необходимую мощность отопительного прибора. При расчете показателя мощности пеллетного агрегата учитываются следующие факторы:
- среднегодичный показатель температуры в конкретном регионе;
- площадь постройки;
- высота потолков в здании;
- количество дверных и оконных проемов;
- строительные материалы, из которых выполнены стены, пол и потолок.
Перед изготовлением горелки своими руками нужно осуществить расчет площади помещения, которое будет обогреваться.
Затем следует подготовить все инструменты, которые будут использоваться при сборке пеллетной горелки своими руками. Видео- и фотоматериалы помогают составить представление об этом процессе, поэтому рекомендуется подробно их изучить.
Нужно определить показатель сопротивления тепловой передачи применяемых материалов. Этот коэффициент потребуется в дальнейшем для проведения расчета теплопотерь. Мощность отопительного оборудования обязательно должна быть выше теплопотерь как минимум на 10%.
На заметку! Существуют специальные онлайн-калькуляторы, которые позволяют определить мощность котла. Их без труда можно найти в интернете, воспользовавшись поисковой строкой браузера.
Специалисты рекомендуют приобретать готовые пеллетные горелки. Цена данных устройств варьирует в пределах от 50 до 200 тыс. руб. Сделать такой прибор довольно сложно, поскольку требуется учесть множество рабочих нюансов. Покупные модели также оснащаются необходимыми тепловыми датчиками, что делает их эксплуатацию удобной и безопасной.
Изготовление пеллетной горелки сложный и трудоемкий процесс.

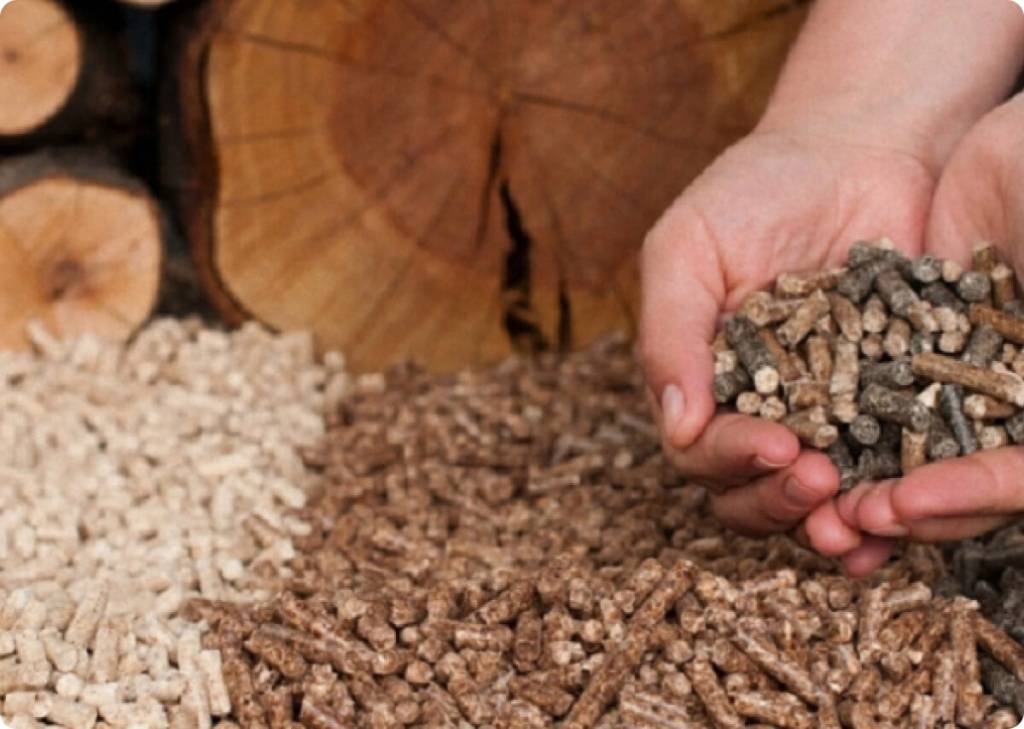

Виды гранулированного биотоплива
Производство топливных пеллет предусматривает использование различных видов сырья, в первую очередь это:
- отходы деревообработки (стружка, опилки, некондиционная древесина);
- отходы переработки сельхозпродуктов (шелуха зерна, лузга подсолнечника, солома и т.д.);
- отходы птицеферм (куриный помет);
- торф.
По сравнению с древесными гранулами, пеллеты из соломы и иного сырья проигрывают по теплоотдаче, зольности и количеству выбросов. Тем не менее, их изготовление дает возможность применять отходы с максимальной пользой.
Для домашней котельной рекомендуется использовать пеллеты из древесных отходов, которые делятся на 2 категории:
- «Премииум-класс» – изготавливаются из сырья высокой очистки, т.е., сухих опилок и мелкой стружки, содержание коры минимально. Отличаются высокой стоимостью.
- Промышленный сорт – выше процент содержания коры, допускается включение примесей в виде хвои, листвы. Такое топливо дешевле. Его использование связано с необходимостью регулярно выполнять чистку котла и дымохода из-за сравнительно высокой зольности.
Чтобы максимально снизить расходы на отопление дома, некоторые владельцы твердотопливных котлов изготавливают пеллеты своими руками. Однако производство пеллет в домашних условиях требует неограниченного доступа к бесплатному (или очень недорогому) сырью подходящего качества. Предпочтение стоит отдать древесному сырью, поскольку пеллеты из соломы и других отходов нежелательно использовать в виде топлива для бытовых котлов.
Требования к сырью
Производство пеллетов из опилок включает в себя несколько этапов, на одном из которых выполняется сушка сырья. Его уровень влажности следует довести до 8-12% перед прессованием, это обязательное условие. Иначе в ходе гранулирования под давлением из древесного сырья выделится недостаточное количество лигнина и гранулы получатся рассыпчатыми.
Мало того, топливные пеллеты с конечной влажностью более 15% не подходят для сжигания в котлах, поскольку это значительно снижает КПД котельных агрегатов и приводит к избыточному образованию сажи.
Таким образом, технологический процесс требует использования хорошо высушенного сырья. И если начальная влажность стружек и опилок высока, потребуются серьезные финансовые затраты на сушку, поскольку она выполняется при помощи электрооборудования.
Древесное сырье с повышенной влажностью подойдет для изготовления самодельных топливных брикетов, поскольку там технология предусматривает использование воды в ходе подготовки смеси для прессования и сушку «полуфабрикатов» на открытом воздухе.
Также следует отметить, что качественные гранулы, выполненные своими руками, получаются их древесины хвойных пород благодаря высокому содержанию смол. Гранулирование опилок, полученных при обработке тополя, ивы, липы дает не очень хороший результат – пеллеты имеют низкую прочность.

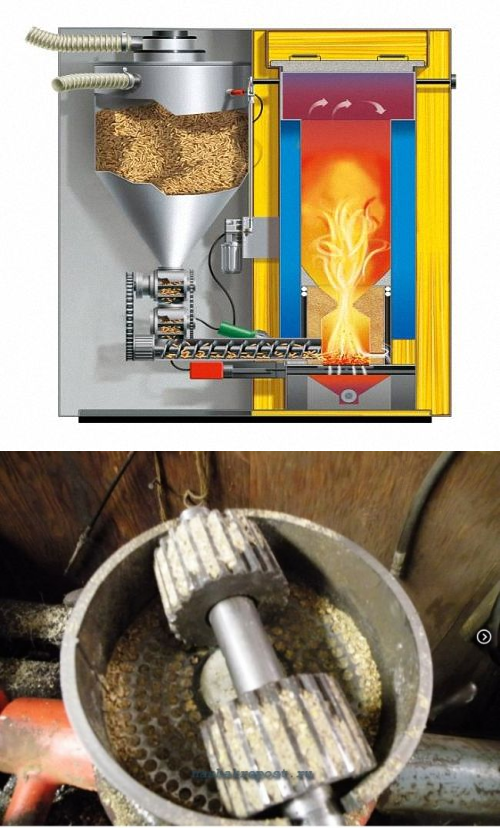

Принцип работы и особенности конструкции
Основной принцип работы агрегата – сочетание шнековой технологии и запального механизма, гарантирующего быстрое воспламенение. Схема пеллетного котла включает в себя эти особенности и предполагает, что процесс сжигания гранулированного топлива сопровождается принудительным поступлением воздуха, именно поэтому в ней присутствует вентилятор. Принцип работы предполагает, что автоматика розжига срабатывает только после того как топливо хорошо разгорится. Непосредственно в процессе горения брикетов образуются горячие дымовые газы. Выходя из топки, они попадают в теплообменник, где передают 95% выделившегося тепла.
Общая схема
Дальнейшая работа проходит так:
- продукты горения поступают в зольник;
- автоматическая подача воздуха позволяет поддерживать оптимальные параметры котла по выработке тепла (участие человека в этом процессе не предусмотрено).
Настройка и последующее за ней управление может производиться, если возникнет такая необходимость, с помощью вмонтированного пульта ДУ. Возможность установки максимальных для данного помещения и минимальных температурных значений позволяет обеспечить стабильную поддержку оптимальной для него температуры.
Особенности работы печи – при достижении максимальной температуры для агрегата дальнейшая подача топлива автоматически прекращается. Новое поступление становится возможным только после того, как температура упадет до минимальных показателей. Также к особенностям конструкции следует отнести:
- камера сгорания небольшая;
- до 72% теплосъема проходит в конструкции;
- средняя температура удаляемых в процессе воздействия пламени газов, составляет 1500;
- горелки объемного типа за счет чего достигается высокий показатель КПД (до 96%);
- некоторые агрегаты могут быть оснащены контуром горячего водоснабжения (дополнительное отопление в доме).
Выделяют 3 основных типа оборудования:
- пеллетные котлы, предназначенные для гранулированного топлива, произведенного из древесины;
- комбинированные печи/котлы, способные короткое время работать на дровах или угле;
- Универсальные по использованному топливу пеллетные котлы (горелки) – для них подойдет любой вид твердого топлива.
Требования к сырью для изготовления пеллет
1. Процент влажности сырья не должен превышать 12 %. Поэтому материалы для изготовления пеллет, проходят предварительную сушку.
2. Для сушки используется специальное оборудование – сушильный барабан.
3. Выбирайте сырье с высоким содержанием клея, смолы и лигнина. В таком случае процесс гранулирования ускоряется, а готовая продукция хорошо держит форму.
4. Сырье не должно содержать посторонних предметов, мусора, камней, поэтому следует предварительно просеять.

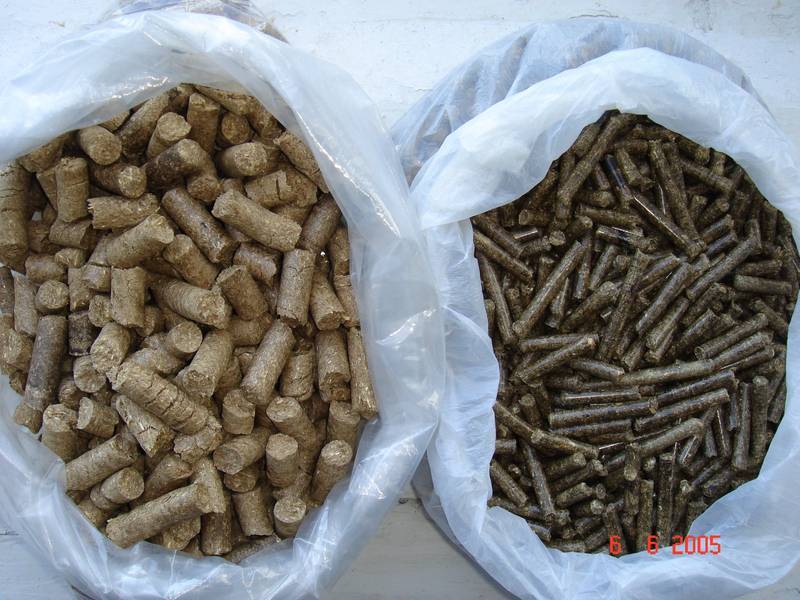

Виды пеллет
- Белые. Это топливо премиум класса с наивысшими характеристиками (и ценой). Названо так за характерный цвет — светло-желтый, почти белый. Но цвет вторичен, первичны характеристики и главная — очень низкая зольность. После сгорания белых пеллет золы остается не более 0,5% от объема топлива. Чистить котел надо будет очень редко. Белые топливные гранулы получают из стружки без коры и других посторонниз включений. Как правило, это столярное или мебельное производство.
- Серые. Сырье для этого типа пеллет может содержать некоторый процент коры, хвои и некоторых других посторонних примесей. Но зольность при этом не должна быть более 1,5%.
- Промышленные или темные пеллеты. Этот вид топливных гранул делают из соломы или жмыха в чистом виде или с добавлением древесных отходов. Зольность этого типа топлива намного выше, чем описанных выше, тем не менее, она не может быть выше 5%.
Белые и серые пеллеты используются для индивидуального отопления. Их еще называют «первого класса» или первокассными. Они имеют диаметр 6-8 мм, плотность примерно 600 кг/м3, количество выделяемого тепла — около 4,7 кВт/ч. Сжигаются они в специальных котлах, которые так и называются — пеллетные. Обычно это оборудование очень требовательно к качеству топлива. Кроме малой зольности предъявляются требования и по целостности гранул, и по отсутствию пылевидной фракции. В противном случае горелка пеллетного котла забивается, котел отключается. Промышленные пеллеты сжигаются тоже в специальных печах, но они имеют абсолютно другое строение и намного большие объемы.
Характеристики пеллет из разного сырья
ОБЗОР ЦЕН НА ОТОПИТЕЛЬНЫЕ ПЕЛЛЕТЫ
В основе ценообразования отопительных пеллет лежит много факторов. В первую очередь это сырье, которое использовалось при их производстве.
Промышленные пеллеты (серые) стоят дешевле, чем бытовые (белые). Их стоимость варьируется от 4250 рублей за одну тонну до 6 тысяч. Цена белых пеллет может доходить до 7500 рублей. Такая высокая стоимость бывает у гранул, которые состоят из чистых отходов твердых пород дерева, в основном это осина и дуб.
Также цена зависит от количества пеллет, которое приобретается. Розница при этом начинается от одного мешка (15 – 45 килограмм), а оптовые поставки могут доходить до 100 тысяч тонн в месяц. У каждой компании существует своя система скидок.
Немаловажным фактором, формирующим цену, является регион, в котором находится производитель. Если это деревообрабатывающая область, где много качественных отходов, стоимость будет минимальна.
На окончательную стоимость влияет удаленность покупателя от продавца. Многие компании осуществляют доставку за дополнительную плату или только при больших заказах. Поэтому проще покупать топливные пеллеты в своем регионе.

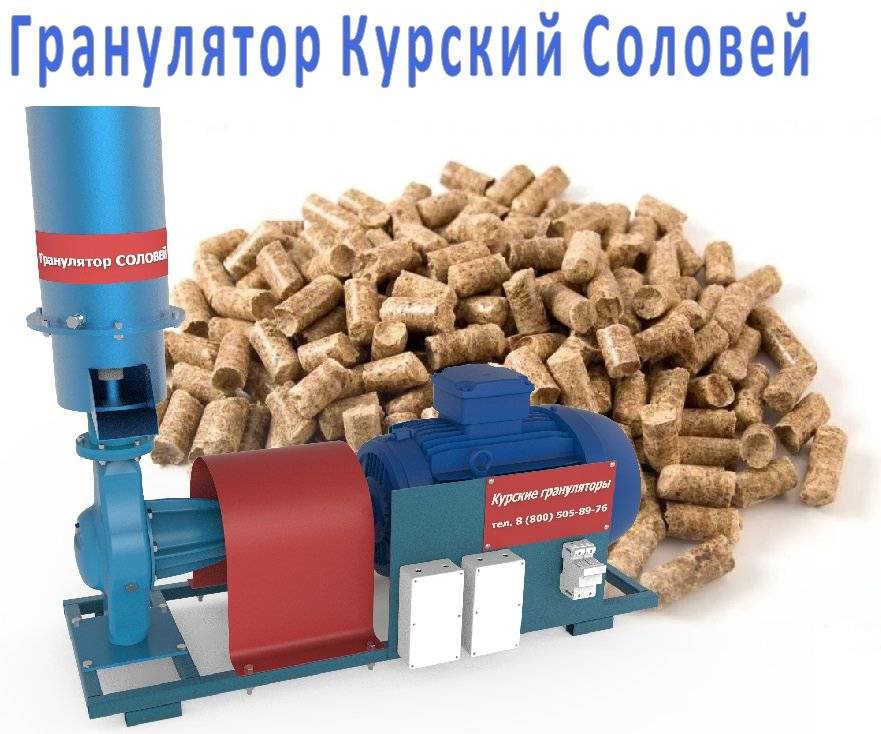

Как сделать гранулятор для пеллет своими руками
Грануляторы для пеллет своими руками многие умельцы изготавливают без проблем. Но собирается он не из расходного бросового материала. Матрицу, ролики и другие элементы конструкции придется или заказывать для изготовления, или покупать готовые.
Просто в самом начале надо выбрать тип конструкции станка. То есть это или подвижная матрица и неподвижные ролики, или наоборот: матрица статична, валки двигаются. Оба варианта требуют инженерного подхода. И здесь нельзя сказать, какое из предложений проще и дешевле. Но оба варианта работают эффективно.
Кроме выше обозначенных деталей потребуется электродвигатель, редуктор, два шкива разного диаметра и ремень клиновой.
Тип редуктора выбирается с учетом того, в какой плоскости будет располагаться ведомый вал: горизонтально или вертикально. Если вертикально, то электродвигатель и редуктор собираются на раме в последовательном порядке. То есть один за другим. При этом их валы располагаются в одном направлении. И соединяются эти два элемента вертикально и напрямую без промежуточных деталей. В данном случае без шкивов и ремня.
Такую же конструкцию можно использовать, установив мотор и редуктор горизонтально. Но в таком случае надо выбрать последний с двумя выходящими из него валами, расположенными перпендикулярно друг другу.
Третий вариант – с использованием промежуточных деталей. Здесь двигатель и редуктор устанавливаются на раме рядом друг с другом вертикально. Передача вращения производится посредством ремня и шкивов. Последние можно заменить звездочками, то есть создать цепную передачу. Этот вариант удобен тем, что если грамотно рассчитать передаточное число промежуточных элементов, можно не устанавливать редуктор.
Внимание! Оптимальное передаточное число равно «6». Не меньше.. В качестве редуктора подойдет задний мост от автомобиля
Чем последний больше, тем мощнее устройство передачи оборотов от электродвигателя
В качестве редуктора подойдет задний мост от автомобиля. Чем последний больше, тем мощнее устройство передачи оборотов от электродвигателя.
Теперь о матрице и роликах. Своими руками их не сделать. Придется обращаться к токарю. Или приобретать готовые детали. Чем толще матрица, тем она прочнее, будет выдерживать большие нагрузки и дольше прослужит. Оно дорогое, плюс – большой вес.
Ролики должны быть по ширине такими, чтобы они помещались на поверхности матрицы, свободно перемещаясь по ней. Для них подбирается поперечина, которая соединяется с валом редуктора. Она должна быть прочной, потому что основные нагрузки ложатся именно на нее.
Последний элемент гранулятора – корпус. Самый простой вариант – труба с толстой стенкой. Ее внутренний диаметр и будет внешним диаметром матрицы. То есть заказывать у токаря надо будет с указанием этого размера. То же самое касается валиков.
Собрать грануляторы для опилок своими руками можно, учитывая не сложность конструкции, а стоимость деталей и узлов. И если какие-то можно найти на свалке, то такие как матрица, придется покупать дорого. Но в любом случае это обойдется дешевле, чем заводской станок. Правда, гарантии надежности и качества здесь никто не даст.

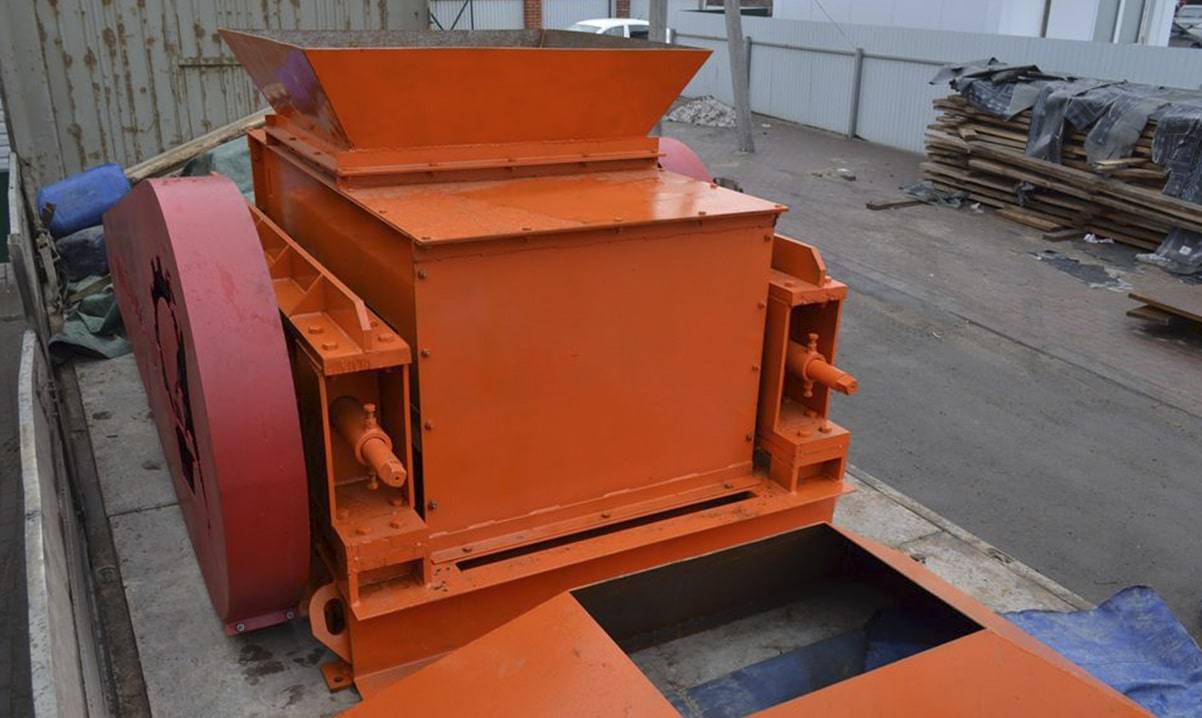

Принцип работы валковых дробилок — область применения
Какие бывают молотковые дробилки — как устроены, схема

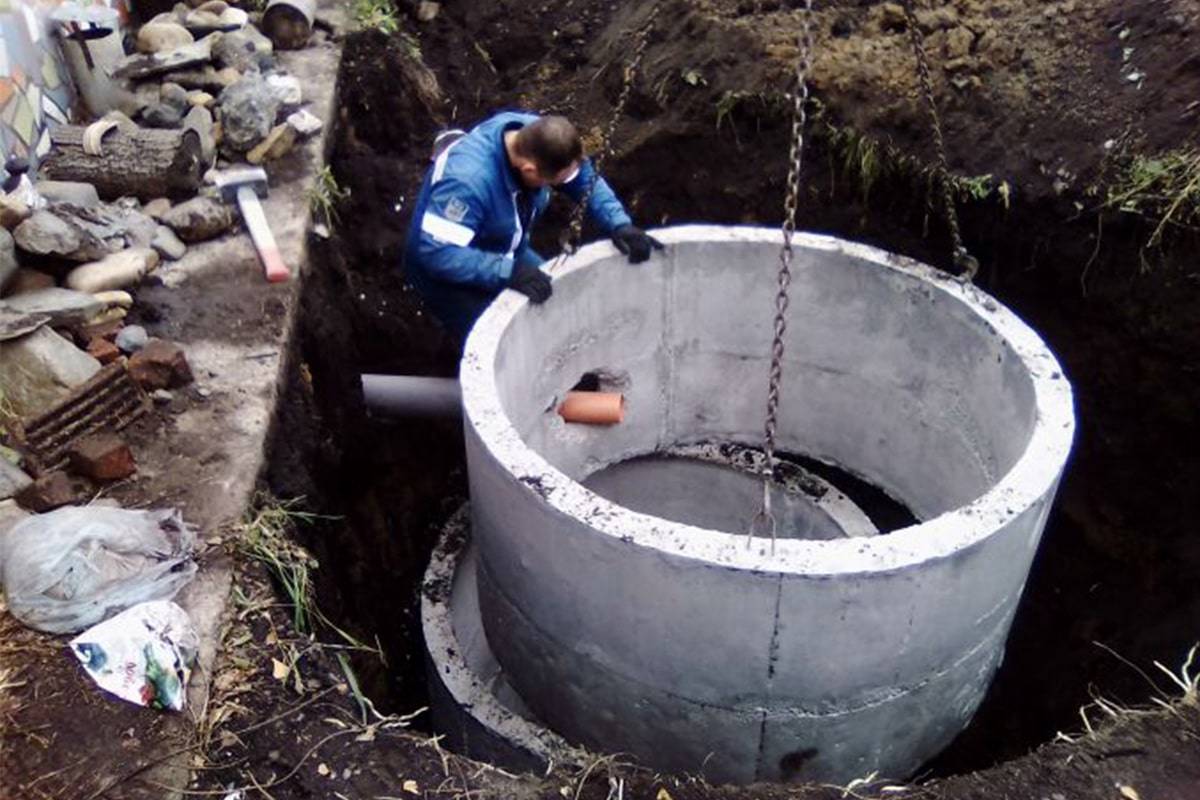

Как сделать выгребную яму с бетонными кольцами своими руками
Как устроен пылесос и что с его помощью можно делать
Пылесос работает, но перестает всасывать пыль — почему происходит
Всё о переработке и утилизации отходов пенопласта
Применение пеллет
Основное назначение пеллет — сжигание в котлах в качестве источника тепла. Широко используется в ТЭЦ мощностью, превышающей 500 Мегаватт. Удельная теплота этого продукта не уступает сухим дровам или даже торфу. В зависимости от того, из какого сырья были изготовлены пеллеты, их энергоемкость может отличаться.
Применение пеллет
Наиболее часто используемым сырьем можно считать древесный опил, так как он имеется в достаточном количестве на всех деревообрабатывающих предприятиях. Тепло, которое можно получить от их сгорания равняется 4 кВт/ч/кг. Этого достаточно, чтобы отопить небольшой дачный домик. Помимо отопления, пеллеты используются в качестве туалетных наполнителей, как нестандартный вариант применения. На самом деле, сфера пеллет применения очень велика.
Мои услуги
Если же вы хотите построить свое крупное производство или хотите получить качественную информацию про изготовление, отопление или реализацию гранул, то можно обратиться ко мне в «ПОДДЕРЖКУ», и получить всегда качественную и актуальную информацию. Я могу оказать консультацию по сертификации ENplus, помогу с реализацией вашей продукции, помогу выбрать оборудование для пеллет. А самое интересное что я помогу даже посетить настоящее экспериментальное производство гранул. Пишите и все организуем!
Также совсем недавно у меня вышла клевая книжечка, в которой написано, почему большинство предприятий поставляют линии с недоработками. Какими? А это вы узнаете из книжечки. Более подробно о ней читайте в разделе «МОИ КНИГИ».
Удачи и до новых встреч, с вами был Андрей Ноак!
Преимущества гранул перед дровами
В предыдущем разделе мы обозначили некоторые достоинства пеллет. Теперь предлагаем выделить все их плюсы по сравнению с недорогим твердым топливом — дровами:
- благодаря высокой плотности и небольшой влажности удельная теплота сжигания гранул достигает 5 кВт/кг, в то время как высушенная древесина даст 4,5 кВт максимум;
- по тем же причинам КПД пеллетных котлов отопления составляет 80—85% против 75% у традиционных дровяных;
- мелкая структура и прочность гранул позволяют автоматизировать процесс подачи топлива и управления горением;
- поскольку производители не используют для изготовления гранул химических добавок, горючее по экологичности не уступает дереву;
- низкая зольность (у древесных изделий – 0,5—1%, у агропеллет – до 4%) дает возможность увеличить интервал между чистками теплогенераторов до 7 дней.
Важный момент. Дерево высыхает до влажности 15% в течение 2 лет, поэтому домовладельцы редко занимаются сушкой и топят свежесрубленными дровами. Реальная теплоотдача в этом случае составляет 2—2,5 кВт/кг с поправкой на КПД котла. Сколько при этом образуется золы и сажи, легко определить по ежедневной очистке агрегата.
Недостатки у пеллет тоже есть. Топливо стоит в 2,5—3 раза дороже свежесрубленных дров, настолько же выше цена автоматизированных теплогенераторов по сравнению с обычными ТТ-котлами. Львиная доля этой стоимости припадает на пеллетную горелку и электронный блок управления.
Покупать пеллеты нужно в запаянных мешках либо организовать в домашних условиях сухое место для хранения, например, закрытую емкость. В отличие от древесины, напитавшиеся влагой гранулы попросту рассыпаются в труху и для дальнейшего использования не годятся.
Гранулятор из мясорубки своими руками: бытовой для комбикорма
Здравствуйте уважаемые читатели и подписчики блога, на связи с вами Андрей Ноак! Сегодня мы поговорим про то как изготовить гранулятор из мясорубки своими руками.
Введение
В последнее время домашние умельцы модернизируют и приспосабливают на пользу хозяйству все больше бытовых приборов, к примеру двигатель от стиральной машины могут приделать для токарного станка.
Так вот и мясорубку не обошли. Решили из нее сделать гранулятор. Сразу скажу что твердое что то он гранулировать не сможет, не те нагрузки. При повышенной нагрузке будет ломаться шток, бытовой двигатель может не выдержать и т.д…
Идеально такой гранулятор подойдет для кормов:
- Смешивать несколько трав кроликам;
- Сделать какой то комбикорм для других домашних животных.
Что нам понадобиться
Для нашего гранулятор из мясорубки понадобиться:
- Прочный стол или верстак. Его можно как сварить из уголка, так и просто поставить наш станок на прочный верстак;
- Мясорубка;
- Токарный станок;
- Сверлильный станок;
- Болванка для изготовления матрицы, примерно толщиной 6 см. Но я сейчас не знаю ваших кормов и поэтому говорю примерно. Тут под каждый конкретный случай нужно изготавливать матрицу отдельно;
- Электродвигатель, можно от какого то домашнего прибора, к примеру от той же стиральной машинки или от пылесоса. Стоит помнить что более практично будет установить двигатель 220 Вольт, а 380 более экономно и выгодно. Двигателя 380 Вольт более мощные по сравнению с аналогами 220 Вольт;
- Ремень, для соединения мясорубки и двигателя. При заклинивании мясорубки ремень должен пробуксовывать, поэтому не нужно брать ремень зубчатый;
- Два шкива соотношением 1 к 2. Мы будем понижать передаточное число для увеличения мощности и снижения количества оборотов.
Пошаговая инструкция по сборке самодельного гранулятора
Первое с чего нам нужно начать, это как и любое другое мероприятие — создание чертежей. На чертежах мы расписываем как и что будет.
Какой двигатель у нас будет стоять, как он будет расположен, и что нам вообще нужно для изготовления мини пресса гранулятора. Расчерчиваем все на бумаге, чтобы потом было меньше не состыковок.
Кроме этого не забываем что на мясорубку нужно будет сделать матрицу, крышку и нож. Для этого нужно будет снять размеры с сеточки и сделать такого же диаметра матрицу.
Если для этой операции будут мешаться ребра на мясорубке, то их следует удалить.
Итак начинаем сборку гранулятора с места где он будет у нас стоять. Нам нужен будет наш прочный стол. Крепим прочно к нему наш будущий пресс. Прочно значит на болты, для этого в ножках нужно будет просверлить отверстия.
После этого изготавливаем матрицу. Как ее правильно сделать показано на видео ниже:
Далее под матрицу нужно будет точить новую крышку, так как старая из за увеличенной толщины скорее всего не подойдет.
После того как крышка выточена, к ней можно наварить кусочки проволоки 6 мм или нарезать болгаркой канавки. Таким способом ее будет легче закручивать руками.
По ножу для пеллет можно услышать много версий и вот только некоторые из них:
- Нож вообще не нужен;
- Можно высверлить отверстие в шнеке мясорубки и сделать туда ввертыш, на конце которого будет крепиться нож;
- Можно приварить тоненький болтик, на который накручивается нож.
В конечном итоге тут решать вам. Следующим шагом у нас является установка шкивов. Тут я думаю проблем не должно возникнуть если вы человек с головой.
И последним шагом является установка двигателя и натяжка ремня. Помним что натягивать ремень нужно с учетом чтобы он мог в случае чего буксовать, а двигатель в этот момент не сгорал.
Производим пуско наладку и доделку нашего механизма.
Мои услуги
Если же вы хотите построить свое крупное производство или хотите получить качественную информацию про изготовление, отопление или реализацию гранул, то можно обратиться ко мне в «ПОДДЕРЖКУ», и получить всегда качественную и актуальную информацию.
Я могу оказать консультацию по сертификации ENplus, помогу с реализацией вашей продукции, помогу выбрать оборудование для пеллет. А самое интересное что я помогу даже посетить настоящее экспериментальное производство гранул.
Пишите и все организуем!
Также совсем недавно у меня вышла клевая книжечка, в которой написано, почему большинство предприятий поставляют линии с недоработками. Какими? А это вы узнаете из книжечки. Более подробно о ней читайте в разделе «МОИ КНИГИ».
Удачи и до новых встреч, с вами был Андрей Ноак!
Принцип функционирования гранулятора
Верхняя часть гранулятора должна иметь отверстие, в которое будет всыпаться сырье. Далее происходит продавливание сырья через отверстия матрицы, благодаря чему на выходе сырье гранулируется. В корпусе гранулятора предусматривается отверстие, предназначающееся для ссыпания гранул наружу.
Пеллетайзер
При разведении кроликов гранулятор можно сделать из обычной мясорубки. В таком случае ролики, предназначенные для продавливания сырья, заменяют на шнек. Но такой вариант гранулятора подойдет только в случае необходимости изготовления не твердых кормов – в идеале для смешивания травы с кормами. Так как в противном случае самодельно изготовленная конструкция может не выдержать подаваемой нагрузки, и не исключены проблемы с двигателем или же поломки стока. Помимо этого в указанном аппарате очень удобно соединять корма для животных с различными питательными и витаминными добавками.
Комбикорм через мясорубку
Изготовление гранулированного комбикорма
Помимо трав в грануляторе можно изготавливать комбинированные питательные корма. В ход могут идти даже ветви плодовых деревьев. Но такую нагрузку сможет выдержать только гранулятор с встроенной плоской или цилиндрической матрицей, так как у них мощность выше.
Плоская матрица
Цилиндрическая матрица – это барабан с отверстиями, внутри которого вращаются ролики
Инструкция по изготовлению гранулятора
Рассмотрим, как сделать гранулятор, используя готовую матрицу, и что для этого потребуется. Помимо самой матрицы следует приобрести вращательный вал, двигатель необходимой мощности, листовой металл, уголок, крепежные элементы (гайки, болты) и подготовить инструменты. В набор инструментов входит сварочный аппарат, болгарка, дрель, гаечные ключи, маркер и линейка.
Матрица внутри корпуса
Первый шаг – изготовление станины (неподвижная часть агрегата) из швеллера. Рама должна быть жесткой и способной выдерживать вибрационные и динамические нагрузки в процессе работы.
На станину устанавливается основание гранулятора – короб. Материалом для него служит листовой металл достаточной прочности, который разрезается на полосы и сваривается в нужной форме. В качестве корпуса для механизма также может использоваться обрезок широкой металлической трубы. На верхней части короба маркером наносят разметку, соответствующую диаметру матрицы и по линии вырезают отверстие, предназначенное для загрузки сырья.
Из металла вырезают полосу шириной 10 см и такой длины, чтобы из нее можно было сформировать бортик для отверстия, и приваривают ее к коробу. В нижней части станины делают еще одно отверстие под матричный вращательный вал. Также квадратную прорезь располагают на одной из боковых граней. Под ней крепят небольшой металлический лоток.
Еще одна деталь, которую лучше предусмотреть и изготовить сразу – воронкообразный загрузочный раструб, надеваемый сверху корпуса. Он упростит подачу сырья при эксплуатации устройства. Сделать его можно из жестяного ведра с обрезанным дном или сварить из листового металла.
Далее, в гранулятор для пеллет устанавливают «начинку». Вал вращения фиксируют внутри корпуса гайками. Матрицу крепят к валу таким образом, чтобы ее поверхность и верхний край короба находились в одной плоскости.
Самодельное устройство
Короб устройства закрепляется на станине болтами, затем к ней же монтируется электромотор. Матричный вал соединяют с двигателем ременной передачей. Остается лишь смонтировать матрицу и проверить механизм на работоспособность сначала на холостом ходу, а затем и с топливом. Гранулятор, сделанный своими руками, готов использованию.

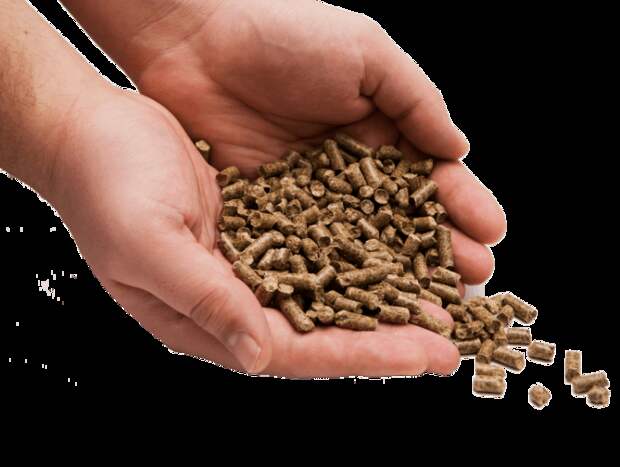

Что такое пеллеты и их разновидности
Пеллеты или топливные гранулы — это экологически чистый вид топлива, который применяется для отопления частных домов, дач, промышленных предприятий.
Котлы, функционирующие на таком топливе, очень просты в установке и эксплуатации. Благодаря автоматической регулировке процесса отопления, не нужно постоянно контролировать работу агрегатов.
Подобные котлы делятся на два вида: с выносной горелкой (используются для обогрева зданий промышленного типа), с интегрированной горелкой (для частных домов).
Наибольшую популярность пеллеты (pellets) обрели в странах Западной Европы и Северной Америки. Однако в последнее время многие российские пользователи также отдают предпочтение данному виду топлива.
В качестве сырья для изготовления пеллетов могут выступать различные материалы, поэтому исходя из этого выделяют следующие их виды:
- древесные (чаще всего используются);
- угольные;
- торфяные;
- из соломы;
- из отходов кукурузы;
- из торфа;
- из лузги;
- из куриного помета;
- из твердых бытовых отходов и др.
Пеллеты из лузги подсолнечника
Самым качественным сырьем считается древесина. Например, высокая эффективность отмечается у агрегатов, функционирующих на пеллетах из сосны. Такое топливо не рассыпается в порошок, что очень удобно при перевозке.
Для бытовых котлов не стоит выбирать: топливные гранулы из другого сырья (кроме древесины); гранулы, которые создавались с применением химического клея (в процессе сгорания такой топливо может выделять токсичные газы); низкокачественные пеллеты с добавлением грунта или песка (на стенках топочной камеры могут оставаться шлаки). Все вышеописанные виды топливных гранул снизят производительность и срок службы котельного оборудования.
Белые пеллеты из дуба
Еще одна классификация пеллет основана на их сорте. Согласно этому критерию выделяются:
- Белые пеллеты. Топливо премиум-класса: для его изготовления используется высококачественное сырье. По сравнению с другими видами сортов, цена белых гранул намного выше. В качестве сырья выступают: опилки бука, дуба и других деревьев твердых пород.
- Темные (промышленные) пеллеты. Гранулы темного цвета, за счет того, что в них добавляют древесную кору. Подобный вид топлива отличается высокой производительностью и выделением большого количества тепла. Однако, такие топливные гранулы имеют и недостаток: показатели зольности достаточно высокие — 0,7 % и выше. Цена немного ниже, чем у предыдущих.
- Агропеллеты (темного цвета). Для производства такого топлива используется лузга подсолнуха и гречки. Зольность — от 3 % и выше, невысокая теплотворность. Агропеллеты стоят недорого и выступают топливом для промышленных котлов.
Таблица сравнительных характеристик гречневых и древесных пеллетов.
Вид топлива | Теплота сгорания, ккал/кг | Средняя цена, $/т |
---|---|---|
Пеллеты из шелухи гречки | 4300 | 115 |
Пеллеты из древесины | 4500-5000 | 150-180 |
Осуществляя выбор топливных гранул для системы отопления частного дома нужно уделять внимание следующим параметрам:
- прежде чем приобрести топливо, убедитесь, что товар имеет сертификат качества. Наиболее предпочтительны пеллеты, соответствующие европейским стандартам EnPlus, DinPlus;
- теплотворность — второй немаловажный показатель. Рекомендуется выбирать пеллеты с показателями теплотворности от 4000 ккал/кг;
- зольность — она не должна превышать 1 %;
- влажность — этот показатель должен варьироваться в промежутке от 8 до 14 %.
Все эти критерии оказывают непосредственное влияние на производительность и эффективность работы котла.
Качество пеллетов можно узнать исходя из внешнего вида. Хорошее топливо будет гладким, без трещин и повреждений. Также оно должно быть достаточно прочным и не крушиться под руками. Цвет никак не влияет качество.
Где купить гранулятор кормов в России?
Гранулирующее оборудование можно приобрести напрямую у завода-изготовителя или через компанию-распространитель:
- ООО «Доза-Агро» — завод изготовитель. Согласно отзывам продукция отличается надёжностью, простотой в эксплуатации.
- ООО «Курские грануляторы». Пользователи отмечают высокую производительность оборудования, особенно при работе со шнековым дозатором.
- ООО «Агропост» – компания-распространитель.
На официальном сайте можно:
- изучить каталог, узнать подробнее об оборудовании;
- сравнить цены в рублях;
- позвонив по предоставленному номеру телефона, убедиться в наличии понравившегося аппарата;
- оформить заказ.
Классификация пеллетов
По технологической классификации продукция разделяется следующим образом:
- Белые. Это премиум-класс. При изготовлении используется хорошо просушенная древесина без коры. Зольность топлива не более 0,5%, поэтому гранулированные изделия применяются для любых видов твердотопливного оборудования. Процесс очистки от золы проводится с регулярностью одного раза в месяц, выработка тепла составляет 17,2 мегаджоулей на 1 кг изделий.
- Индустриальные пеллеты. Это гранулы, в производство которых идет сырье с пылью, грунтом, корой, другими вкраплениями. Зольность высокая, выработка тепла также 17,2 МДж/1 кг топлива. Регулярность чистки камеры сгорания чаще, параметр указывается в технической документации к гранулам.
- Агропеллеты. Топливо, которому присвоен класс стандарт. В качестве сырья используется шелуха подсолнечника, гречихи. Отличительные особенности – темный цвет, малая теплопроизводительность (не более 15 МДж/1 кг), повышенная зольность. Но есть плюс – сниженная стоимость. Применяется альтернативное топливо на тепловых станциях и в котлах с функцией автоматической очистки. В противном случае чистить золу придется каждый день.
5 Процесс изготовления альтернативного топлива
Когда станок для производства пеллет готов, можно приступать к работе.
Схема изготовления прессованного топлива такова:
- Подготовить сырьё. Для этого измельчить ветки, кору и прочие крупные фрагменты. Оптимальный вариант — использование дробилки. Этого этапа можно избежать, если удалось приобрести качественные мелкие опилки столярного производства, лузгу или жмых. Солома также не нуждается в дробилке, её режут специальными ножницами.
- Подсушить полученный материал. Его влажность не должна быть выше 9−15% от общей массы сырья.
- Смесь необходимо снова увлажнить. Если влажность материала будет ниже 8%, готовые пеллеты будут просто рассыпаться сразу после выхода из гранулятора.
- Засыпать массу в форму, включить двигатель, запустить пресс. При давлении смесь сцепляется, благодаря выделяющемуся из дерева лигнина (вещество содержится в растительных клетках и играет роль клея).
- Просушить готовые изделия.
Стоит иметь в виду, что на выходе пеллеты нагреты до 90 градусов и довольно хрупкие
Поэтому обращаться с ними нужно осторожно. Для просушки изделия раскладывают в проветриваемом помещении или на улице, прикрыв от прямого солнечного света
Следует беречь продукцию от дождя и снега.
