Газовые котлы для отопления дома: расчет необходимой мощности

Формула для расчета мощности котла

Во время выполнения для отопительного котла расчетов мощности конечный показатель все равно придется округлить, поскольку у приобретаемой котельной установки обязательно должен присутствовать запас мощности. По этой причине при расчетах мощности необходимо использовать следующую формулу:

W = S*Wуд, где

  • S – суммарная площадь здания, которая нуждается в прогреве, определяемая включением всех помещений вне зависимости от их назначения, в кв.м.
  • W – мощность котельной установки, кВт.
  • Wуд. – среднестатистический показатель удельной мощности, использование подобного параметра позволяет добиться большей точности расчетов за счет корректировки показателей на основе особенностей конкретной климатической зоны, кВт/кв.м.

Этот параметр выведен на основании многолетнего опыта работы различных систем для разных территорий. Показатель, получаемый в результате перемножения площади с указанным параметром, будет соответствовать усреднённому значению мощности. При этом он подлежит обязательному округлению с учетом выше указанных особенностей.

Пример расчета мощности котла

Объектом же, для которого будут выполняться расчеты, будет выступать частный дом площадью 140 квадратных метров. В качестве региона выберем Краснодарский край. Сразу уточним, что речь идет о газовом котле, который помимо решения задачи по обогреву будет снабжать водой сантехнические приборы. Также упомянем, что расчеты проводятся для дома, где установлена система с естественной циркуляцией, в которой отсутствует высокое давление.

Для рассматриваемой ситуации удельная мощность составит 0,85 кВт/м2.

Если следовать всем правилам расчетов, то получим, что для выбранного дома промежуточный коэффициент расчета составит 14 (140 кв.м/10 кв.м.). Его определили, помня об условии, согласно которому на каждые 10 квадратных метров отапливаемых помещений должно приходиться 1 кВт тепла, вырабатываемого отопительным котлом.

Если продолжить расчеты, то получим

14 * 0.85 = 11.9 кВт.

Расчетный показатель соответствует количеству тепловой энергии, что соотносится с потребностями дома, обладающего обычными теплотехническими характеристиками. Помня о том, что в функции котельной установки будет входить обеспечение горячего водоснабжения для душа и раковины, необходимо увеличить расчетный показатель дополнительно на 20%.

11.9 + 11.9 * 0.2 = 14.28 кВт.

Не забываем о том, что в системе не используется циркуляционный насос, из-за чего давление в ней может колебаться. По этой причине высчитанный на прошлом этапе показатель необходимо увеличить еще на 15%, чтобы иметь запас тепла и энергии.

14.28 + 11.9 * 0.15 = 16.07 кВт.

Необходимо учесть утечки тепла, которые возникнут во время работы системы. По этой причине результат необходимо округлить в большую сторону. В результате мы получим, что выбираемый отопительный котел должен иметь мощность не менее, чем 17 кВт.

Выполнять расчеты мощности для котла следует еще тогда, когда разрабатывается проект конкретного здания. Дело в том, что добиться эффективной работы отопительной системы можно при наличии необходимых условий, которые связаны с выделением топочного помещения, а также устройством в помещениях дымохода и вентиляции.

Мощность является важным параметром для отопительного котла, от которого зависит эффективность обогрева как каждого конкретного помещения, так и всего здания в целом. Причем расчет этой характеристики является достаточно сложным мероприятием, где необходимо учитывать различные факторы.

Учитывая, что рядовой владелец незнаком с большей частью параметров, которые могут повлиять на эффективность работы отопительного котла, лучше всего поручить эту работу квалифицированным специалистам. Ведь когда речь заходит о создании наиболее комфортных условий проживания и оптимизации затрат на отопление, проявлять инициативу неуместно.

Расчет мощности газового котла

Для типовых схем обогрева с высотой потолков до 3 м. объем обслуживаемого пространства и микроклимат не учитываются. Здесь итог получают путем умножения 1 кВт/10 кв.м (удельная тепловая мощность) на общую площадь дома и поправочный коэффициент для конкретного региона (значение берется из таблиц). Например, под Москвой для 100 кв.м. потребуется 15 кВт.

В двухконтурных приборах вода протекает циклически нагреваясь и охлаждаясь. Здесь к уже полученным результатам добавляйте 20 %. То есть на примере в Московском регионе итогом будет 18 кВт.

Для уточнения искомого параметра нужно учесть коэффициент рассеивания тепла. Информация также имеется в официальных таблицах. Так, если в доме все конструкции состоят из современных материалов с теплоизоляцией, то величина может находиться в пределах 0,6-0,9, а для одинарной кирпичной кладки от 2 до 2,9. То есть мощность оборудования для ГВС должна будет соответствовать более 10,8 или 36 кВт.

Онлайн-калькулятор запрограммирован учитывать большинство нюансов и выдавать результат за считанные минуты. Достаточно ввести следующие данные: площадь, тип окон, степень теплоизоляции и количество наружных стен, минусовые показания термометра, высоту потолка.

Создание вентиляции и запуск оборудования

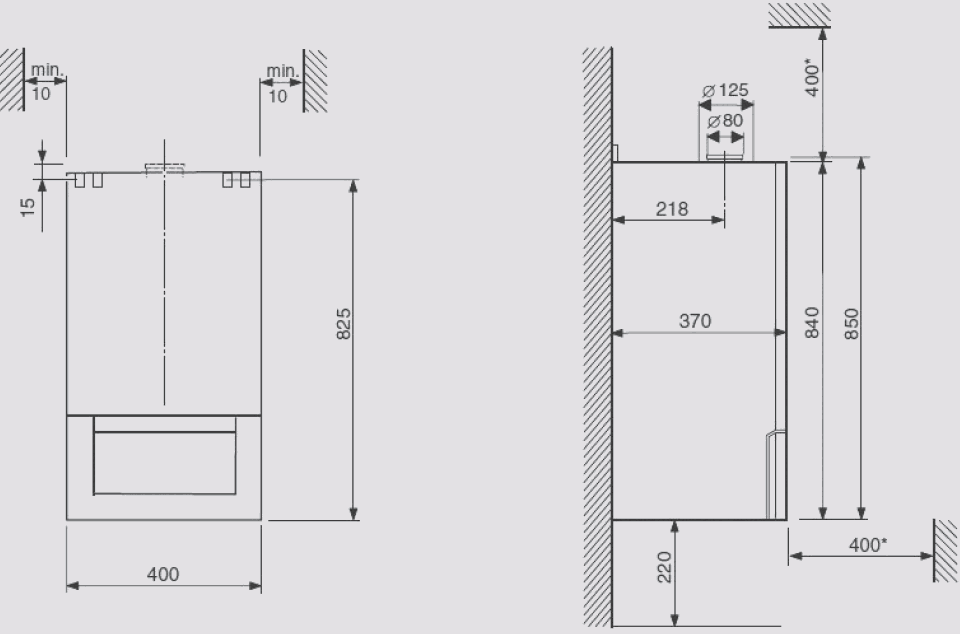

Чертёж для установки газового котла.

На следующем этапе следует подумать о создании вентиляции и дымохода. Вентиляционный ход должен быть прочищен и выведен на улицу с помощью трубы. Ее высота должна быть на уровне с коньком крыши. Минимальное значение высоты трубы составляет 10 градусов ниже уровня конька. Только так будет обеспечена достаточная тяга.

Вентиляция котельных помещений имеет приточный характер. Для обеспечения эффективного притока воздуха необходимо сделать в нижней части двери несколько отверстий. Дымоход можно соорудить при помощи стальной трубы. Главное, чтобы она была правильно выведена по вертикали. Стык между раструбом котла и наставляемой трубы герметизируется. Выбираются только термостойкие материалы, так как температура выходных газов может достигать 110º. Сверху на трубу дымохода грибок не ставится. Это противоречит требованиям надзорных органов.

Любой другой вид дымохода делается с помощью гофрированной трубы. Она стыкуется с котлом в его верхней части и крепится с помощью хомута. Верхняя часть трубы крепится хомутом к вентиляционной металлической решетке.

Окончательную проверку и пуско-наладочные работы, связанные с первичным пуском и установкой газового оборудования, правильно произведут работники городской газовой службы. При пуске котла в работу открывается вентиль подачи газа на котел.

Вентиль, указывающий ступень нагрева теплоносителя в котле, следует установить в положение розжига. Для обеспечения безопасности автоматика не подаст газ в топку, пока не будет механического подтверждения. То есть необходимо нажать соответствующую кнопку, после чего зажечь фитиль. В течение нескольких секунд фитиль должен гореть, после чего нужно вращать или поворачивать вентиль до цифры 1.

Возникновение характерного хлопка означает начало подачи основного потока газа и его воспламенение. Нужно продолжить движение вентиля в сторону увеличения до установки заданной температуры на термостате котла. Снижать температуру во время работы категорически запрещено.

Расчет мощности газового котла в зависимости от площади

В большинстве случаев используют ориентировочный подсчет тепловой мощности котлоагрегата по площадям нагрева, например, для частного дома:

  • 10 кВт на 100 кв.м;
  • 15 кВт на 150 кв.м;
  • 20 кВт на 200 кв.м.

Подобные вычисления смогут подойти для не очень большого сооружения с утепленным чердачным перекрытием, низкими потолками, хорошей термоизоляцией, окнами с двойным остеклением, но не более того.

По старым расчетам лучше не делать. Источник фото: porjati.ru

К сожалению, данным условиям соответствуют только немногочисленные строения. С тем, чтобы осуществить наиболее обстоятельный расчет показателя мощности котла, необходимо учитывать полный пакет взаимосвязанных величин, в том числе:

  • атмосферные условия в местности;
  • размер жилой постройки;
  • коэффициент теплопроводности стены;
  • фактическую теплоизоляцию здания;
  • систему регулировки мощности газового котла;
  • объем тепла, требуемый для ГВС.

Расчет одноконтурного котла отопления

Подсчет мощности одноконтурного котлоагрегата настенной или напольной модификации котла с применением соотношения: 10 кВт на 100 м2, необходимо увеличить на 15-20%.

Например, необходимо обогреть здание площадью 80 м2.

Расчет мощности газового котла отопления:

10*80/100*1.2 = 9.60 кВт.

В случае, когда в торговой сети не существует требуемого вида устройств, приобретают модификацию с большим размером кВт. Подобный метод пойдет для источников отопления одноконтурного типа, без нагрузки на горячее водоснабжение, и может быть заложен в основу расчета расхода газа на сезон. Иногда вместо жилой площади расчет выполняют с учетом объема жилого здания квартиры и степени утепления.

Для индивидуальных помещений, построенных по типовому проекту, с высотой потолочного покрытия 3 м, формула расчета довольно простая.

Еще один способ расчета ОК котла

В данном варианте учитывают площадь застройки (П) и коэффициент удельной мощности котлоагрегата (УМК), зависящего от климатического места расположения объекта.

Он варьируется в кВт:

  • 0.7 до 0.9 южные территории РФ;
  • 1.0 до 1.2 центральные регионы РФ;
  • 1.2 до 1.5 Московская область;
  • 1.5 до 2.0 северные районы РФ.

Следовательно, формула для расчета выглядит таким образом:
Мо=П*УМК/10

Например, необходимая мощность источника отопления для постройки в 80 м2, расположенного в северном регионе:

Мо = 80*2/10 = 16 кВт

Если собственник будет устанавливать двухконтурный котлоагрегат, для отопления и ГВС, профессионалы советуют добавить к полученному результату еще 20% мощности на подогрев воды.

Как рассчитать мощность двухконтурного котла

Расчет теплопроизводительности двухконтурного котлоагрегата выполняется на основанию такой пропорции:

10 м2 = 1 000 Вт + 20% (теплопотери) + 20% (подогрев ГВС).

В случае, если здание располагает площадью 200 м2, то требуемый размер будет состоять: 20.0 кВт + 40.0% = 28.0 кВт

Это прикидочный расчет, его лучше уточнить по норме водопользования ГВС на одного человека. Такие данные приводятся в СНИПе:

  • ванная комната – 8.0-9.0 л/мин;
  • душевая установка – 9 л/мин;
  • унитаз – 4.0 л/мин;
  • смеситель в мойке – 4 л/мин.

В техдокументации к водонагревателю указывается, какая необходима теплопроизводительность котла, чтобы гарантировать качественный подогрев воды.

Для теплообменника на 200 л будет достаточно нагревателя нагрузкой приблизительно 30.0 кВт. После рассчитывают производительность, достаточную для обогрева, в конце итоги суммируют.

Расчет мощности бойлера косвенного нагрева

Для того, чтобы сбалансировать нужную мощность одноконтурного агрегата работающего на газовом топливе с бойлером косвенного нагрева, нужно установить какой объем теплообменника потребуется, чтобы обеспечить горячей водой жильцов дома. Используя данные по нормам горячего водопотребления легко можно установить, что расход в сутки для семьи из 4-х человек составит 500 л.

Производительность водонагревателя косвенного нагрева напрямую зависит от площади внутреннего теплообменника, чем более размеры змеевика, тем больше тепловой энергии он передает воде в час. Детализовать такие сведения можно, изучив характеристики по паспорту на оборудование.

Источник фото: coolandtheguide.com

Существуют оптимальные соотношения этих величин для среднего диапазона мощности бойлеров косвенного нагрева и время получения заданной температуры:

  • 100 л, Мо – 24кВт, 14 мин;
  • 120 л, Мо – 24кВт,17 мин;
  • 200 л, Мо – 24кВт, 28 мин.

При выборе водонагревателя рекомендуется, чтобы он нагревал воду примерно за полчаса. Исходя из этих требований предпочтительнее 3-й вариант БКН.

Как рассчитать мощность котла отопления

Проведение расчетов, как правило, доверяют квалифицированным специалистам. Это обосновано множеством нюансов, которые необходимо учесть. Но к платной услуге прибегает не каждый владелец дома, поэтому все делается самостоятельно.

Что нужно учесть для проведения расчетов

Отопительная система должна обеспечивать комфортную температуру в доме на постоянной основе. Нормой считается в соответствии с действующими регламентами +20-+22℃. Чтобы определить необходимую для этого мощность котельного оборудования, учитывайте следующее:

  • информация по обслуживаемой площади;
  • показания низких температур на улице в зимнее время (самая холодная неделя);
  • суммарный расчет теплопотерь.

Первые два пункта легко определить самостоятельно. Здесь нужны высота потолков, длина и ширина стен, количество окон и наружных конструкций. Показания термометра можно найти в таблицах. Утечки тепла происходят через все конструкции дома. Поэтому для общего итога эффективнее будет вести расчеты для каждой комнаты отдельно и суммировать результаты. Здесь нужно учесть множество факторов, о которых речь пойдет ниже.

Разновидности моделей котлов

Котлы можно разделить на два типа в зависимости от целей применения:

  • Одноконтурные – используются только для обогрева;
  • Двухконтурные – применяются для отопления, а также в системах горячего водоснабжения.

Агрегаты с одним контуром имеют простое строение, состоят из горелки и единственного теплообменника.

Одноконтурный настенный газовый котел Источник ideahome.pp.ua

В двухконтурных системах в первую очередь обеспечивается функция подогрева воды. При использовании горячего водоснабжения обогрев автоматически отключается на время использования горячей воды, чтобы система не перегружалась. Преимуществом двухконтурной системы является её компактность. Такой обогревательный комплекс занимает гораздо меньше места, чем если бы системы обеспечения горячей водой и отопительная применялись по отдельности.

Часто разделяют модели котлов по способу размещения.

Устанавливать котлы в зависимости от их типа можно по-разному. Можно подобрать модель с настенным креплением или устанавливаемую на пол. Всё зависит от предпочтений хозяина дома, вместимости и функциональности помещения, в котором будет располагаться котёл. На способ установки котла влияет также и его мощность. К примеру, напольные котлы обладают большей мощностью по сравнению с настенными моделями.

Помимо принципиальных различий по целям применения и способам размещения газовые котлы отличаются еще и по способам управления. Существуют модели с электронным и механическим управлением. Электронные системы могут работать только в домах с постоянным доступом к электросети.

Двухконтурный газовый котел с бойлером косвенного нагрева Источник norogum.am

Обвязка двухконтурного котла отопления

Естественная циркуляция прекращается, как только агрегат теплоноситель выходит из строя. Соответственно, каждый раз, при отключении котла, требуется какое-то время, чтобы возобновить теплопередачу. С другой стороны, в таком случае вы не зависите от электричества, перебои которого в нашей стране, особенно на праздники, встречаются достаточно часто.

Для одноэтажных зданий используют однотрубную схему, именуемую в народе «Ленинградка». Радиаторы монтируются параллельно, дабы не рассекать трубы подачи теплоносителей. Каждый из приборов оснащается кранами Маевского, позволяющими стравливать воздух и исключающими избыточное давление. Также необходимо устанавливать балансировочные дросселя.

Подключение происходит диагональным или ближним методом. Двухконтурные котлы в зданиях с более чем 2-мя этажами следует монтировать с использованием двухтрубной схемы. Подающую трубу ставят под чердак или потолок на последнем этаже, а затем вертикально спускают к первому. К ней уже подключают радиаторы, и по такой магистрали уже охлаждённая вода будет возвращаться к котлу.

Какой должен быть теплообменник в двухконтурном котле?

Задавшись целью обеспечить в квартире максимальный комфорт, не следует вдаваться в крайности и стараться прибрести все и сразу

Важно помнить: «лучше главный враг хорошо». Современные настенные модели двухконтурных котлов выпускаются с двумя типами теплообменников:

  • раздельные изделия;
  • битермические устройства;

Агрегаты с раздельными изделиями – это котлы, в которых имеется два теплообменника. Главный или основной используется для нагрева теплоносителя в системе отопления, тогда как вторичный теплообменник рассчитан на нагрев воды в системе горячего водоснабжения. В первом типе основная работа выполняется по нагреву теплообменника, отвечающего за работу системы отопления. Вторичный теплообменник уже путем косвенного нагрева за счет разогретого теплоносителя воды, в системе ГВС.

Подобрав для себя такую модель, ориентируйтесь на ее достаточно высокую стоимость.  Причина высокой цены в большем количестве отдельных элементов и дополнительных функций.

Второй вариант — котлы с битермическими теплообменниками имеют сдвоенные элементы. В процессе работы котла осуществляется одновременный нагрев теплоносителя для отопления и воды для системы ГВС. Соответственно в подобных системах быстрее образуется накипь, ухудшается проходимость теплоносителя и горячей воды в трубопроводе.

Виды газового отопления в частном жилом помещении

По типу подачи газа — это:

  1. системы с магистральным природным газом;
  2. со сжиженным газом в баллонах или газгольдере.

Первый вариант является одним из самых экономичных видов отопления. Второй обходится владельцам в несколько раз дороже (по одному из источников, в пять раз).

При подключении магистрального газа необходимо заказывать проект газификации и проходить согласования в контролирующих органах.

Газовая труба заводится непосредственно к оборудованию в доме. Газ подаётся постоянно в автоматическом режиме.

Отопление с помощью баллонов или газгольдера предполагает самостоятельное обеспечение газом. Баллоны нужно постоянно менять (раз в 2–3 дня). Газгольдер (частное газохранилище) позволит создать более автоматизированную систему, ведь закачка в него газа может производиться раз в полгода-год.

В целом стоимость газохранилища и газа для него сделает отопление в несколько раз дороже. Но при наличии генератора такая система автономна, не зависит от подведения газопровода и может выдержать длительные перебои с подачей электроэнергии.

Газгольдера объёмом 2–3 куболитра хватит для отопления коттеджа порядка 150 кв. м., здание в 300 кв. м. потребует значительно большего объёма (по некоторым источникам до 9 куб. л).

Что учитывается в обязательном порядке?

Как посчитать мощность котла отопления, какие данные должны присутствовать в обязательном порядке? Следует запомнить одно правило: каждые 10 кв.м коттеджа с изоляционными характеристиками,  стандартным пределом высоты потолка (до 3 м) будут требовать примерно 1 кВт для отопления. К мощности котла, который предназначен для совместной работы в обогреве и горячем водоснабжении, нужно будет добавить не меньше 20%.

Мощность котла в зависимости от площади дома

Автономные контур отопления, который имеет нестабильное давление в котле отопления, нужно будет снабдить прибором, чтобы его запас мощности был выше, чем расчетное значение не менее, чем на 15 процентов. К мощности котла, который обеспечивает отопление и горячее водоснабжение, требуется добавить 15%.

Плюсы и минусы

При обустройстве автономного отопления газовое оборудование становится оптимальным решением. Объясняется такой выбор его высоким КПД (90%), многообразием моделей и производителей, универсальностью использования, компактностью, легкостью в обслуживании и относительно быстрой окупаемостью.

Прежде чем решить, что лучше – одноконтурный или двухконтурный газовый котел, рассмотрим плюсы и минусы каждого из них.

Одноконтурных агрегатов

Основным плюсом данного вида оборудования является простота конструкции, поэтому в отличие от двухконтурного оно характеризуется более высокой надежностью и меньшим количеством поломок.

Работа не зависит от давления в системе водоснабжения. К преимуществам нужно отнести небольшую стоимость оборудования и отличную производительность.

Когда нет необходимости в горячей воде, то минусы практически отсутствуют, но тогда снижается универсальность и функциональность.

Если для комфортного проживания потребуется обеспечить доступ к горячей воде, то возникнет необходимость в покупке и установке дополнительного оборудования. Как следствие, увеличится площадь для его размещения и придется уже обустраивать котельную.

Двухконтурного котла

Такие устройства, как правило, обладают маломощные и компактны. Их можно монтировать не в отдельных специальных котельных, а например, в кухне или коридоре. Главное, чтобы статус помещения был как нежилой. Это препятствует установку в кухне — гостиной, к примеру.

На рынке существует огромное разнообразие двухконтурных газовых агрегатов.

Это позволяет выбрать вариант нужной мощности. При этом они достаточно неплохо вписываются в интерьер. Есть потребители, которые обеспокоены наличием шума при работе устройства. Однако, все волнения действительно напрасны. Громкость работы котла сравни с холодильником. Пройдет немного времени и дополнительные посторонние звуки будут в порядке вещей.

К дополнительным преимуществам 2х контурного котла стоит отнести возможность полной автономности. Стоит только выставить температуру, настроить время и включение и отключение котла будет происходить автоматически согласно заданным настройкам. Плюс устройство информирует о возникших неисправностях и производит аварийное выключение. Смотрим табличку ниже для удобства.

ПреимуществаСписок недостатков
устройство компактное, занимает мало местаесли семья больше двух человек, то готовьтесь к тому, что горячей воды будет не хватать
имеется отдельный контур для ГВСтемпература воды не регулируется
в комплект поставки входит циркуляционный насос и мембранный бакесли давление холодной воды небольшое, то и напор горячей будет таким же
при одинаковых параметрах оборудование имеет более высокую мощностьпри открытии крана несколько секунд течет холодная вода, и лишь потом горячая. К этому тоже нужно привыкнуть
легкость установки и подключенияпоскольку обогрев помещения прекращается, когда включается система ГВС, то при длительном пользовании горячей водой температура в радиаторах отопления может заметно снизиться
возможность использования в теплое время года без включения отопления

Однако вопросы с очередностью принятия водных процедур можно уладить. А в остальном, если следить за техническим состоянием и вовремя менять комплектующие, то оборудование прослужит долгие годы.

Какой котел лучше выбрать: сравнение отличий одноконтурных и двухконтурных моделей

От того, насколько правильно выбрано оборудование, зависит долговечность его эксплуатации, комфорт проживающих и затраты на отопление.

Когда встает вопрос, какой котел лучше, нужно обязательно учитывать его мощность. Чаще всего отталкиваются от того, что для обогрева 10 кв. метров требуется 1 кВт. Однако цифры эти усредненные, и прежде всего нужно учитывать теплопотери здания.

Габариты

По типу монтажа классифицируются на напольные и настенные. В напольном оборудовании используется объемный чугунный теплообменник. Хотя они служат дольше, чем настенные, однако имеют больший вес и габариты. К тому же их установка сложнее. Если говорить о характеристиках, то настенный вариант лучше, в то время как напольный проще, без сложной автоматики.

Что говорят нам СНИПЫ?

Если верить строительным СНИПАМ, то для того чтобы протопить дом или квартиру со средней потерей тепла (например с деревянными окнами) – нужно приложить примерно 100 Вт тепловой энергии на 1 квадратный метр.

Если изолировать свое жилище (основные моменты сверху) – то потери можно уменьшить, скажем до 70 – 80 Вт на квадрат. Что очень существенно! Это примерно 20% от общей мощности.

Поэтому утепление должно стоять на 1 месте — ведь делаете 1 раз, и затем экономите всю жизнь.

Скажем так если топиться электричеством – вот вам 100 Вт на 1 квадрат, то есть если протопить 10 квадратных метров нужно приложить – 1 Квт, просто перемножаем.

Основные узлы

Из-за того, что на рынке представлено множество разных моделей газовых котлов, рассказать о всех конкретных схемах установки сложно. Можно только выделить основные узлы, которые обязательно должны присутствовать, чтобы агрегат было не только просто устанавливать, но и использовать в будущем.

Ключевые моменты:

  1. Фильтр на воду. Обязательные элемент газового котла в частном доме, который поможет защитить систему от мусора, образующегося в трубах. Еще один такой прибор устанавливается на обратной магистрали, чтобы остановить возможные загрязнения из системы обогрева. Обязательно ставится на горизонтальный участок вместе с краном.
  2. Магнитный фильтр с краном. Используется для борьбы с ржавчиной и накипью.
  3. Газовый фильтр с краном. Позволяет защитить установленный котел от окалины и пыли. Использование этого элемента позволяет заметно увеличить срок службы установки.
  4. Шаровые краны, которые нужны для перекрытия магистралей, чтобы легче было проводить ремонтные работы.
  5. Для системы отопления устанавливается специальный расширительный бак. В настенных моделях котлов они обычно устанавливаются еще на заводе.
  6. Приборы, обеспечивающие безопасность – клапаны, манометр и другие элементы. Опять же, настенные модели уже все это имеют. Для напольных все докупается отдельно и ставится рядом с установкой.
  7. Радиаторы.
  8. Трубопровод.
  9. Заземление.

Как рассчитать расходы на отопление дома котлом

Для подсчета необходимой производительности оборудования и расходов, нужно понимать, какой климат, площадь, объем жилого помещения, степень утепления и количество тепловых потерь

Применяя для этого турбинные аппараты, необходимо также принимать во внимание число энергии, которое тратится на нагревание воздуха. Для определения производительности и расходов котла, вначале необходимо подсчитать тепловые потери

Сделать это сложно, поскольку нужно учитывать большое число составляющих, в частности материалы возведения стен с перекрытиями, кровлей и тому подобное. Также следует понимать тип отопительной разводки, наличие теплого пола и бытовой техники, которая выделяет тепло.

Для точного подсчета потерь тепла и расходов на отопление профессионалами используются тепловизоры. Затем они вычисляют необходимый показатель по сложным формулам. Естественно, что рядовой пользователь не будет разбираться в том, какие нюансы тепловой техники. Для них есть доступные методики, которые позволяют быстрым и оптимальным способом делать расчеты оптимальной производительности оборудования.

Самым доступным способом является использование универсальной формулы, где 10 квадратных метров равно 1 киловатту. В соответствии с ценовой политикой региона, стоимость 1 кубометра газа днем стоит около 4 рублей, а ночью 3 рублей. В итоге на отопительный сезон придется потратиться 6300 рублей на 10 квадратных метров.

Узнать количество оптимальной производительности нагревателя можно с помощью удобного калькулятора. Чтобы все правильно посчитать и получить итоговый результат, потребуется введение общей площади обогрева. Далее нужно заполнение информации о том, какой тип остекления, уровень теплоизоляции стен с полом и потолками используется. Из дополнительных параметров учитывают также высоту расположения потолка в помещении, введение сведений о количестве стен, которые взаимодействуют с улицей. Учитывают также тот факт, сколько этажей в здании и имеются ли сооружения поверх него. Только после этого можно узнать актуальные цены на 1 кубометр и все подсчитать.

Принцип работы котла с двумя контурами

Из названия понятно, что подобное устройство имеет все два контура. Первый контур предназначен для отопления. Второй – для обеспечения горячей воды. Принцип работы двухконтурного котла простой. По умолчанию используется первый контур. Во второй контур тепло не попадает. Для этого используется специальный клапан. Когда включается горячая вода, клапан не даёт теплу попасть в систему отопления. Вместо этого оно поступает во второй контур и нагревает воду. Когда вода выключается, снова работает только отопление. То есть горячая вода используется по востребованию и в остальное время перерасхода газа не наблюдается

Установка напольной модели

Поскольку установка производится на пол, необходимо обеспечить ему достаточную прочность и жесткость. Необходима цементная стяжка или железобетонная плита, на деревянные полы устанавливать напольные агрегаты не следует.

Прямого запрета на этот способ монтажа нет, но надо помнить, что древесина склонна к короблению, рассыханию, образованию трещин. Со временем устойчивость котла может оказаться нарушенной, что повлечет за собой весьма нежелательные последствия.

По возможности, под напольный котел следует подвести собственный фундамент. Это делается для мощных и массивных моделей, но надо позаботиться о гибких переходниках, поскольку положение собственного основания относительно общего фундамента может измениться, на трубы будет создана значительная нагрузка.

От этого могут появиться протечки или разрушение присоединительных элементов.

Порядок действий:

  1. Распаковать котел, проверить наличие необходимой документации. Удостовериться в полноте комплектации устройства.
  2. Установить котел на подготовленное негорючее основание. Тщательно выровнять его по горизонтали. Для этого надо использовать все возможности — при строительстве подиума обеспечить максимально ровную горизонталь опорной плоскости, использовать регулируемые по высоте опоры котла. В крайнем случае, под ножки можно подложить плитки из негорючего материала.
  3. Подключить дымоход.
  4. Присоединить прямой и обратный трубопровод отопительной системы. На стороне обратки (поток, поступающий из системы в котел) необходимо установить фильтр от частиц металла, накипи и прочих мелких элементов. Это поможет сохранить теплообменники котла и увеличит срок его службы.
  5. Присоединение трубопроводов горячей и холодной воды ничем не отличается от подключения отопительной системы. На патрубок подачи холодной воды также надо установить фильтр. Некоторые специалисты рекомендуют установить краны отсечки, это поможет оперативно перекрыть воду, находящуюся под давлением.
  6. Подключить газовую трубу через специальный отсекающий кран. Это обязательно, всегда должен иметься запорный узел, позволяющий быстро прекратить подачу топлива. Присоединение газовой трубы самостоятельно можно произвести только к котлу. Подключение к магистрали имеет право выполнять только специалист газовой службы, имеющий допуск и все необходимые документы. Он же проверит качество соединений с помощью мыльного раствора.
  7. Подключение электропитания следует выполнять при помощи специальной розетки с заземляющим электродом. Настоятельно рекомендуется использовать стабилизатор напряжения, чтобы не тратиться на дорогостоящий ремонт электроники котла.

Последним действием станет еще одна тщательная проверка правильности подключения, прочности и надежности присоединения трубопроводов.

После нее можно приступать к настройке и первому запуску.

Как рассчитать, сколько тепла необходимо для нагрева воды?

Чтобы произвести расчет тепловой мощности необходимо самостоятельно прибавить к предыдущему показателю расход тепла для горячего водоснабжения. Для его расчета можно воспользоваться следующей формулой:

Qв = с × m × Δt

  • с – удельная теплоёмкость воды, которая всегда равна 4200 Дж/кг·К,
  • m – масса воды в кг
  • Δt – разница температуры нагретой воды и поступающей воды из водопровода.

К примеру, среднестатистическая семья в среднем потребляет 150 л тёплой воды. Теплоноситель, который нагревает котёл имеет температуру равную 80 °С, а температура воды, поступающей из водопровода равна 10 °С, тогда Δt = 80 — 10 = 70 °С.

Следовательно:

Qв = 4200 × 150 × 70 = 44 100 000 Дж или 12,25 кВт/ч

После необходимо поступить следующим образом:

  1. Допустим, нужно нагреть 150 л воды за один раз, значит ёмкость косвенного теплообменника равна 150 л, следовательно, к 28,58 кВт/ч необходимо прибавить 12,25 кВт/ч. Делается потому что показатель Qзаг меньше 40,83, следовательно, в помещении будет прохладнее ожидаемых 20 °С.
  2. В случае, если нагрев воды происходит порционно, то есть ёмкость косвенного теплообменника составляет 50 л, показатель 12,25 нужно разделить на 3 и далее прибавить самостоятельно к 28,58. После этих расчётов Qзаг равен 32,67 кВт/ч. Полученный показатель это и есть мощность, котла, которая необходима для отопления помещения.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
