Печь для гаража на солярке своими руками и популярные заводские модели

Капельная печка

Она хорошо подходит для маленьких помещений, изготовляется легко и быстро. Это идеальный прибор для отопления туристической палатки и небольших сооружений. Вот поэтапно процесс создания обогревателя своими руками:

  • определяются с объектом, для которого создается прибор. Для небольшой комнаты 3*3 м потребуется ящик 30*30*45 см;
  • в зависимости от габаритов печки можно взять огнетушитель и отпилить у него дно, или 200-литровый бак (для большого прибора). Эти элементы служат кабиной теплушки;
  • для солярки потребуется медицинская горелка на 2 л. К резиновому шлангу, которым она оснащена, подсоединяется медная трубка небольшого диаметра длиной в 1 м, ее нужно согнуть под прямым углом;
  • шланг сгибается пополам, в месте сгиба фиксируется струбцина для фиксации элементов печки. Винт устанавливается так, чтобы жидкость медленно капала;
  • внутрь помещают ветошь – это фитиль. Она напитывается соляркой, хорошим материалом для нее будут ватные брикеты из старого матраса;
  • устанавливается дверца;
  • в корпусе по центру или около самой дверцы, но не возле трубы просверливается отверстие под диаметр медной трубки;
  • ветошь поджигается, на нее медленно капает топливо – так работает эта печка.

Необходимые материалы и инструменты

Для изготовления отопительного оборудования своими силами понадобится:

  1. стальной лист толщиной не менее 3 мм для корпуса или бочка объемом 200 литров со стенками достаточной толщины, исключающей деформацию при нагревании;
  2. уголок или труба профильная прямоугольного сечения;
  3. трубы металлические разного диаметра для изготовления дымовых каналов и горелки безнапорной.

Выделка деталей и узлов производится неспециализированным электрическим инструментом согласно перечню:

  1. дрель электрическая с набором сверл;
  2. машинка шлифовальная угловая с набором отрезных дисков для работы по металлу;
  3. аппарат сварочный инверторный с набором электродов, потребного диаметра;
  4. ручной слесарный инструмент: молотки, пассатижи, кусачки, щипцы, ключи гаечные и тому подобное.

Автономная печь и детали для нее производятся в мастерской или под навесом, что позволит выполнять все операции вне зависимости от погодных условий.

Отопление капельницами

Если капельная печь используется для отопления, нужна ее мощность не менее 15-16 кВт. Только увеличением частоты капели этого не добиться: из-за возросшего тепловыделения капли будут испаряться еще в подводящей трубке. Печка (теперь уже самодельный котел на жидком топливе) перейдет на горение хлопками, а потом погаснет. Поэтому в отопительном котле на солярке и отработке трубку капельницы подводят к пламенной чаше в рубашке, охлаждаемой потоком воздуха.

Но это еще не все. Вследствие того же большего тепловыделения испарение топлива и горение паров будут интенсивнее. Часть топливного пара будет сразу отброшена в сторону, не сгорит и станет накапливаться в объеме котла, что может привести к взрыву. Поэтому на выходе топливопровода ставят завихритель, и конструкция дефлектора будет иной, чем в капельной буржуйке.

Схема системы отопления с капельным котлом на солярке

Подача воздуха при мощности до прим. 12 кВт термоконвекционная энергонезависимая: забираемый воздух сначала нагревается в воздушной рубашке дымовой трубы, а затем несколько остывает в алюминиевом гофрошланге, что и обеспечивает необходимый «подсос». На большую мощность необходим наддув от вентилятора ок. 60 Вт, напр., обдувающего радиатор ВАЗ-2109.

Чертежи капельных котлов на солярке для водяного и воздушного отопления

Существенный недостаток описанной системы – во избежание погасания горелки и накопления в нем взрывоопасных паров вода в рубашке котла должна течь противотоком естественной термосифонной циркуляции, т.е. сверху вниз. Поэтому в системе необходим циркуляционный насос с энергонезависимой (термомеханической) автоматикой аварийного останова котла при прекращении электропитания. Все это делает данную систему весьма сложной и в то же время ненадежной.

Построить капельный котел для системы водяного топления с естественной термосифонной циркуляцией возможно, но в таком случае усложняется его конструкция и становится необходимым принудительный наддув воздуха в рубашку охлаждения топливопровода. Если вы желаете отапливаться непременно дизтопливом или просто нечем больше, то чертежи капельного отопительного котла с естественной циркуляцией теплоносителя в водяной рубашке см. на след. рис.

Чертежи капельного котла на солярке для системы водяного отопления с термосифонной циркуляцией

Тоже вариант

Существует еще один способ запустить дровяно-угольную печь на керосине и солярке: сунуть ей в топку эжекционную горелку. Он возможен, если есть источник сжатого воздуха – наддув нужен 1,5-2 ати. При условии, что топливный бак расположен ниже горелки (это совершенно обязательно!) данный способ максимально безопасен: нет наддува – горелка гаснет. Сборочный чертеж распылительной головки эжекционной горелки для бензина, керосина и дизтоплива дан на рис. Воздух подается в кольцевой зазор (выделено цветом); недостающие размеры можно взять пропорционально, т.к. чертеж в масштабе.

Чертеж распылительной головки эжекционной горелки для жидкого топлива

Характеристики тепловых насосов

Всего существует три основных вида холодных тепловых источников:

  1. Насосы геотермального типа (детальнее: «Геотермальное отопление: принцип работы на примерах»), которые стоят довольно много, однако способны качественно обеспечить теплом любое помещение (подробнее: «Геотермальные тепловые насосы для отопления: принцип устройства системы»).
  2. Стандартный кондиционер инверторного типа, который работает по принципу применения тепла из воздуха. Это решение будет актуальным для тех регионов, которые отличаются высокой температурой на протяжении всего года.

  Перевод котла с твердого на жидкое топливо, смотрите на видео:

Принцип работы «чудо печки»

Чудо печь предназначена для обогрева помещений длительное время с минимальными затратами топлива.

Печь на дровах оснащена двумя камерами. В первой камере обеспечивается тление дров в условиях ограниченного доступа кислорода, во второй камере происходит вторичный дожиг. Здесь сгорает выделившийся горючий газ. Таким образом, печь позволяет использовать тепловую энергию, выделяющуюся при сжигании, в самом полном объеме. Уровень КПД такой печи достигает 75% (КПД классических буржуек едва достигал 15-20%). Процесс пиролиза увеличивает период сгорания дров. Поэтому одной закладки дров достаточно для функционирования печи в течение 6 часов, а при правильной настройке – до 8 часов. Обогрев помещения осуществляется от нагревания воздуха о корпус печи.

Эта модель обладает целым рядом позитивных свойств

  • Способна работать на всех вариантах твердого топлива – дровах, щепе, брикетах торфа, продуктах переработки древесины;
  • Равномерно прогревает все помещение;
  • Позволяет владельцу дома не зависеть от централизованных поставок газа и электричества;
  • Обеспечивает контроль за процессом пережигания топлива;
  • Не требует существенных затрат на монтаж системы;
  • На поверхности печи можно готовить пищу и подогревать воду;
  • Она проста в повседневном обслуживании;
  • Отличается невысокой стоимостью.

Такие печи на дровах могут использоваться для быстрого разогрева и стабильного обогрева дачных построек, жилых домов, теплиц, мастерских и небольших предприятий.

3 Долгоиграющая печь на дровах – чертежи и сборка

Итак, печь, которую мы сделаем, будет выглядеть как металлический цилиндр со срезанной верхней частью и сохранившимся дном.

Основная хитрость в подвижном механизме, получившем наименование «груз», но у него есть и вторая задача – он подает к топливу воздух. Выглядит он, как сквозной металлический блин (диаметр меньше диаметра печи), к которому приварена труба. Получается, что по мере горения топлива «груз» опускается, приминая верхние слои, а через трубу подается воздух, чтобы огонь не «задохнулся». Для того чтобы пламя распространялось по всему диаметру печи, к нижней части диска приваривают уголки или швеллеры – они выполняют роль воздуховодов. В защитной крышке прорезается отверстие, через которое выходит труба груза, а вывод для дымохода делается в верхней части стенки.

Недостаток такого отопительного прибора – это удаление сгоревшего топлива. Для этого приходится переворачивать корпус и выгребать из него золу. Однако этот недостаток перекрывается достоинствами. Конструкция печи не отличается сложностью, и ее можно сделать своими руками буквально за несколько часов. Правда, нам понадобятся следующие материалы:

  • Корпус для печи. Для этих целей используют толстостенные бочки, пропановые баллоны, обрезки труб (диаметр от 30 до 60 см).
  • Труба диаметром 85–100 мм, по ней будет подаваться воздух к верхним слоям топлива. Длина зависит от высоты корпуса печи.
  • Труба для дымохода – рекомендуемый диаметр 120 мм.
  • Лист металла толщиной не менее 4 мм, это заготовка для диска – груза.
  • Полоса металла (ширина 3 см) – будущий бортик для крышки, обеспечивающий ее устойчивость.
  • Уголки или швеллера (ширина полки 5 см, толщина 5 мм).
  • Металлические ручки – 4 шт (две на крышку, две на корпус печки).

После того как материалы собраны, приступаем к их сборке. В нашем случае корпусом будущей печки послужит газовый баллон, а работа начнется с того, что мы отрежем у него верхнюю часть. Это будущая крышка печи. Следующий шаг – отрезаем вентиль таким образом, чтобы в образовавшееся отверстие проходила труба – воздуховод. После чего обрабатываем края напильником и привариваем к крышке металлический бортик, его края, выступающие на 1,5–2 см, не позволят ей свалиться с корпуса печи.

Следующий этап, пожалуй, самый сложный – изготовление подвижной части печи. Для этого из металлического листа вырезаем круг диаметром на пару сантиметров меньше диаметра печи. В диске вырезаем сквозное отверстие и привариваем к нему трубу – воздуховод. После чего к нижней стороне этого блина навариваем уголки.

Завершив работу над подвижным механизмом печи, возвращаемся к ее корпусу – устанавливаем патрубок для дымовой трубы. Отмеряем от верхнего края печи 5 см и прорезаем в корпусе отверстие диаметром 120 мм, после чего навариваем на него обрезок  трубы (120 мм). Завершается работа над печкой установкой металлических ручек на корпус и крышку печи.

Тепловая пушка

Тепловую пушку используют для прогревания достаточно больших помещений, до 20 м3. Пушка нагревает воздух, пропуская его через себя при помощи вентилятора, тем самым процесс отопления происходит намного быстрее, чем у устройства с фитилем. Модели изготавливаются с мощностью от 10 до 100 кВт. Это пожаробезопасное устройство, в котором есть функции аварийного отключения от подачи топлива.

Тепловая пушка представляет собой конструкции в форме цилиндра, которая состоит из вентилятора, топливного бака и горелки. Чтобы запустить вентилятор, такое устройство нуждается в электропитании.

Пушки бывают двух видов: прямого и непрямого нагрева. Устройство прямого нагрева подходит для нагревания воздуха на открытой местности. Для помещений следует приобретать тепловую пушку только непрямого нагрева, дым от которого выводится через дымоход.


Дизельная тепловая пушка промышленного производства

Тепловая пушка своими руками

Несмотря на название, тепловую пушку можно делать не только округлой, но и прямоугольной формы. Для создания корпуса агрегата подойдет металлическая труба или лист оцинкованного железа. Необходимо сделать несколько контейнеров. Один будет использоваться в качестве бака для горючего, другой – как место для камеры сгорания и вентилятора.

Для того чтобы обогрев помещения проходил как можно быстрее, желательно использовать достаточно мощный вентилятор. Воздух будет быстрее циркулировать через тепловую пушку, тем самым помещение будет ускоренно нагреваться.

Бак для дизельного топлива желательно изготовить из материала с низкой теплопроводностью. Можно использовать и обычный металл, но тогда следует позаботиться о теплоизоляции. Размещать бак необходимо внизу конструкции, расстояние до верхней части должно быть не менее чем 15 см.

Вентилятор устанавливается на задней стенке верхнего корпуса. От топливного бака отходит металлическая трубка, которая соединена с топливным фильтром и насосом, который через форсунку подсоединяется к камере сгорания. Передняя стенка конструкции закрывается при помощи сетки. Также стоит позаботиться о создании отверстия для выхода дыма.

Жар от тепловой пушки может достигать 400 градусов, поэтому нельзя находиться непосредственно перед агрегатом. Лучше всего использовать такой отопительный прибор на открытом воздухе. Если же им отапливать помещение, то следует позаботиться о выходе дыма за его пределы.

Типы печей для гаража

В продаже можно встретить газовые и электрические приборы, они эффективны, но дороги, требуют регулярной заправки и аккуратного обращения. Самые популярные варианты используют энергию сгорания дров, солярки или отработанного масла.

Из газового баллона или трубы

Вариант привлекателен простотой изготовления. Расположенные вертикально, эти печи очень компактны. Газовый баллон можно найти на свалке или пункте приема металла, после чего он легко превращается в печку.

Конструкция печи может быть вертикальной и горизонтальной. Первый вариант компактнее, во втором случае удобнее складывать длинные дрова. Толщина стенки – не менее 3 мм, лучше всего – 5–6 мм.

Дымовая труба также не должна быть слишком тонкой. Такая печь будет служить очень долго, а топить ее можно отходами деревянного производства, ДСП, опилом, пеллетами, углем.

Можно применять систему из двух бочек, расположенных одна в другой, промежуток между ними заполняется галькой или песком. Нагревается конструкция дольше, зато она излучает ровное тепло и долго не остывает. Вообще, стандарта изготовления обычной дровяной печи не существует.

Главное, надо соблюсти простые правила: использовать толстую стальную стенку, топливник и поддувало, колосники для улучшения горения и вытяжную трубу диаметром не меньше 10 сантиметров.

Преимущества дровяных печей:

  • простота эксплуатации;
  • низкая стоимость самого прибора и топлива для него;
  • устанавливается без фундамента в любое подходящее место;
  • высокий КПД и очень быстрый прогрев гаража;
  • можно использовать для приготовления пищи.

Конструкция длительного горения на дровах

Чтобы часто не подкидывать дрова в топку, были придуманы печи с ограниченным доступом воздуха в зону горения, такие приборы могут работать до 12 часов на одной заправке. В качестве корпуса используется тот же газовый баллон.

Фото 1. Самодельная печка в гараже, работающая на дровах, на которой удобно подогреть посуду, например, чайник.

Горение идет сверху вниз под действием груза, в результате чего происходит сгорание самих дров и пиролизных газов, образующихся при нагреве. Эффективность такой печи высока, да и дрова в ней сгорают практически без остатка.

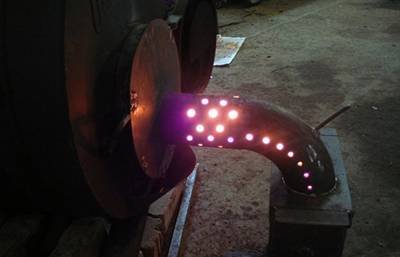

Масляная на отработке и дизельная печки

​Идея использовать старое моторное масло привела к появлению устройства способного сжигать его с выделением большого количества тепла.

Нижняя емкость прибора служит резервуаром для топлива, а основной процесс горения происходит в верхней половине, поэтому толщина стенок у нее должна быть выше. Температура нагрева может достигать 850–900 °C.

Фото 2. Масляная печь в гараже. Устройство небольшого размера, с хорошими свойствами теплоотдачи и отсутствием копоти.

Преимущества использования отработки:

  • доступность топлива;
  • отсутствие в процессе сгорания дыма и копоти;
  • безопасность и экологичность, сгорают только пары масла;
  • компактность;
  • хорошая теплоотдача.

Важно! Дымовая труба должна быть высотой до 4 метров для обеспечения хорошей тяги и стабильной работы. Конструкция печи на дизельном топливе аналогична агрегату, функционирующему на отработке. Конструкция печи на дизельном топливе аналогична агрегату, функционирующему на отработке

Конструкция печи на дизельном топливе аналогична агрегату, функционирующему на отработке.

Для увеличения эффективности могут применяться простейшие форсунки в нижней части горелки.

Такие печи используют:

  • дизельное или печное топливо;
  • мазут;
  • керосин;
  • трансформаторное, машинное масло.

Каким должно быть отопление в гараже?

Для многих автомобилистов гараж – это почти второй дом. Здесь они углубляются в свое хобби, отдыхают от суеты и заботятся о машине. Поэтому в первую очередь следует подумать о комфорте самого человека, который часами находится в помещении.

Для машины отопление тоже необходимо, т.к. низкие температуры негативно влияют на ее техническое состояние и заметно сокращают срок службы.

Чтобы гараж был сухим, следует позаботиться о хорошей гидроизоляции и обеспечить нормальную работу вентиляционной системы. Однако влага все равно попадает в помещение на колесах автомобиля. Она испаряется, и капли воды оседают на поверхностях.

Если нет обогрева, влага накапливается, из-за чего появляются грибок, плесень, ржавчина. Чтобы этого не происходило, необходимо отопление.

Особенности эксплуатации гаража определяют требования, которые предъявляются к отопительным системам:

  • Эффективность. Печь должна быстро прогревать воздух и поддерживать нужную температуру в течение нескольких часов.
  • Простота эксплуатации. Приходя в гараж, его владелец должен тратить минимум времени и сил на обогрев помещения.
  • Легкость в обслуживании. Печь нужно осматривать, чистить, своевременно ремонтировать, поэтому ее конструкция должна быть простой и понятной, а детали – легко заменяемыми.
  • Доступность источника энергии. При выборе отопительной системы принципиальное значение имеет доступность топлива. Для гаража хорошо подойдет печь на солярке, дизтопливе или отработанном масле.
  • Безопасность. В гараже всегда есть какое-то количество горючих веществ. Поскольку нередко эти помещения выполняют функции мастерских и сараев, то здесь же зачастую найдутся и легковоспламеняемые материалы. Поэтому отопление должно соответствовать всем нормам пожарной безопасности.
  • Дешевизна. Затраты на обслуживание автомобиля и обустройство гаража и так высоки, поэтому экономия на отоплении без ущерба для его качества – актуальный вопрос.

Подбирая подходящий отопительный прибор, следует расставить приоритеты, т.к. идеал недостижим. Самые простые в эксплуатации – электрические обогреватели. Этот источник энергии доступен практически в любой местности.

Однако цена отопления с помощью электричества слишком высока, поэтому стоит рассмотреть другие варианты.

Галерея изображенийТакой способ отопления выбирают люди, готовые потратиться на инфракрасный обогреватель и оплачивать счета за электроэнергию. Хотя приборы очень экономичны, они все же недешевы. Главное преимущество инфракрасного отопления: нагреваются предметы, а не воздух (он прогревается опосредованно, соприкасаясь с теплыми поверхностями). Это позволяет создать локальные тепловые зоныВладельцы гаражей, у которых есть возможность недорого покупать твердое топливо, мастерят старые добрые буржуйки. Такое отопление надежно, а его эффективность доказана временем. Есть и минусы: придется устанавливать дымоход, а в гараже держать запас топлива, который занимает немало местаДля обогрева гаражей, мастерских, подсобных помещений нередко покупают тепловые пушки. Есть множество моделей, работающих от газовых баллонов, электросети или на дизтопливе. Каждый владелец гаража обязательно найдет подходящий вариант. Единственный минус – высокая цена прибораМодели промышленного производства компактны, красивы, удобны в эксплуатации, но обходятся недешево. Если изготовить чудо-печку самостоятельно, получится вполне функциональная и недорогая конструкция. Единственный минус: с точки зрения дизайна она не сможет конкурировать с эстетичными промышленными моделямиОтопление инфракрасным обогревателемСамодельная буржуйка на твердом топливеГазовая теплопушка в гаражеЧудо-печка на солярке

В сборке печи на солярке своими руками есть огромный плюс: вы сами выбираете конструкцию и делаете такую модель, которая идеально подойдет для конкретных условий эксплуатации. Вам не придется адаптировать отопительный прибор или приспосабливаться к особенностям его работы.
