Большая отопительная печь голландка без плиты своими руками

Строительство голландской печки своими руками

Возведение печки проводится в такой последовательности:

  • подготовительные работы (обустройство фундамента и подготовка материалов к кладке);
  • кладка печи;
  • кладка дымохода;
  • облицовка конструкции.

Теперь более тщательно рассмотрим каждый пункт в отдельности.

Подготовка

На подготовительном этапе проводится сооружение фундамента и защита стен от тепла. Так как печь имеет большой вес, понадобится сооружение опалубки.

При приготовлении важно соблюдать пропорцию составляющих

Выполнение фундамента

Работы на этом этапе проводятся по такой пошаговой инструкции:

  • провести разметку пола с учетом расположения оконных и дверных проемов;
  • с помощью болгарки выполнить распил и демонтировать доски на размеченном месте;
  • возвести фундамент, и выполнить заливку раствора;
  • уложить рубероид.

После этого делается небольшой перерыв на тот срок, пока раствор полностью не затвердеет.

https://youtube.com/watch?v=GlVclepGte0

Подготовка основания и гидроизоляция

Высота фундамента делается такой, чтобы была возможность уложить два ряда кирпича. Он ложится сплошным рядом. При этом стоит не забывать о перевязке. Поверх укладывается гидроизоляция, которая состоит из нескольких слоев. Она надежно крепится на основание.

Так как большая часть тепла уходит вниз, то к гидроизоляции нужно подойти очень внимательно. Специалисты дополнительно рекомендуют уложить слой теплоизоляции. Вместе с рубероидом можно использовать базальтовый картон.

Перед началом кладки нужно натянуть отвесы из крепкой нити. Благодаря таким отвесам можно предотвратить сдвигание рядов во время кладки. В ином случае нужно периодически проверять ровность конструкции. Какие-либо отклонения приведут к тому, что печка будет работать неэффективно.


В основание укладывается несколько сплошных рядов кирпича

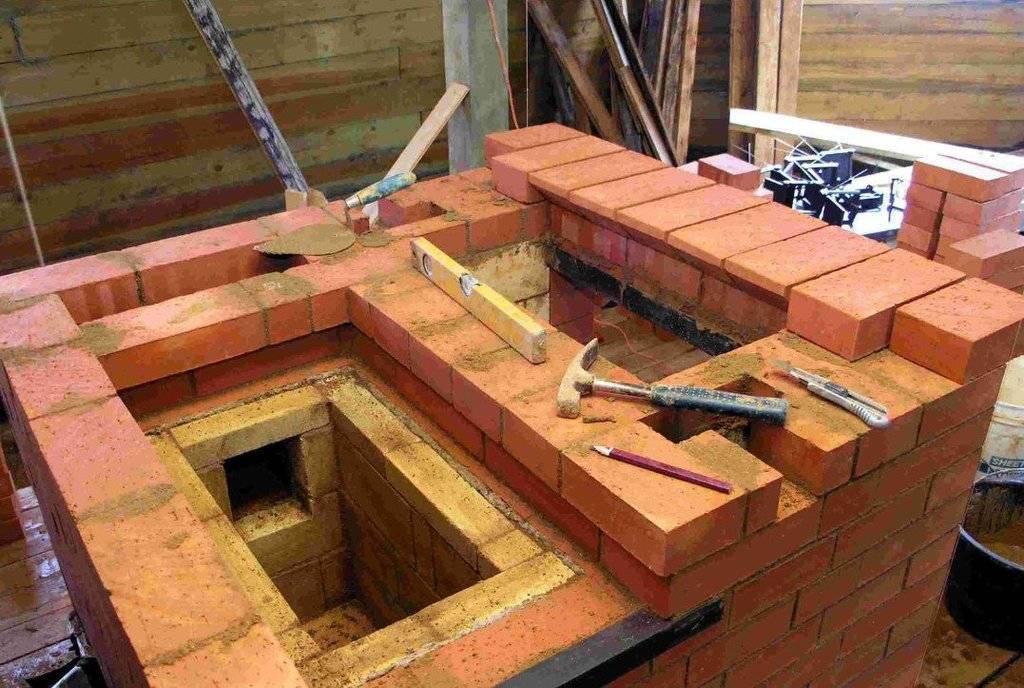

Кладка кирпича

После того как фундамент застыл, можно переходить к укладке кирпича, но перед этим необходимо приготовить глиняную смесь для работы. Берем глину и тщательно просеиваем ее от комков и камней. Делать это нужно тщательно, можно даже не один раз. Затем заливаем глину водой на несколько часов. Глина должна хорошенько напитаться, излишки сливаем. Добавляем песок в пропорции 1:1 и заливаем 1/8 воды (от полученного объема).

Схема: кладка кирпича

Далее представлена пошаговая инструкция по выкладке печной конструкции типа «голландка»:

  1. Укладываем слой гидроизоляции на застывшую основу, затем немного присыпаем его песком.
  2. Выкладываем плашмя 1-й ряд кирпича, смоченного водой (между элементами небольшое расстояние). Сверху на них кладем цементный раствор. Он постепенно заполнит предварительно заготовленное пространство между кирпичными элементами.
  3. Кладем 2-й и 3-й ряды плашмя на раствор. Остальные ряды, начиная с 3-го и заканчивая рядом, стыкующимся с дверцей топливника, кладутся на ребро.
  4. Начиная с 4-го/5-го ряда (зависит от конструктивных особенностей печи), используем для кладки огнеупорный кирпич. Заднюю часть печи кладем без использования раствора. Это так называемые «вышибные кирпичи». Они съемные, что позволяет легко вычищать дымоход во время эксплуатации печи.
  5. Устанавливаем дверцу топливника, обмотав ее негорючим материалом (например, асбестом). Фиксируем ее у кирпичных швов гибкой проволокой.
  6. Дублируем схему 4-го ряда до верхней части дверцы. После опять кладем кирпичи плашмя. Ориентируемся где-то на 7-й ряд (заднюю часть ряда все еще выкладываем на ребро). Тщательно контролируем горизонтальность кладки и углы.
  7. В 8-м ряду (над топкой) выкладываем угловой кирпич. Благодаря этой схеме укладки можно использовать печь как камин.
  8. В девятом ряду смещаем кирпич чуть назад. Сверху прокладываем негорючий материал: на него установим в дальнейшем плиту для готовки. Проверяем швы и стыки чугуна с кирпичом — они должны быть полностью герметичны.

    Если вы не уверены, что справитесь с работой — посоветуйтесь с профессионалами

  9. Выкладываем в десятом ряду основу для дымохода. Если печь планируется небольшого или среднего размера, то функцию дымохода будет выполнять металлическая труба.
  10. 11-й ряд — вкладываем задвижку с негорючим уплотнителем. Формируем стык печи и трубы дымохода — используем кладку в четверть.
  11. Стыки с полом закрываем специальными плинтусами. Печную конструкцию белим, окрашиваем либо облицовываем глазурованной плиткой на свой вкус. Оставляем готовую конструкцию на пару недель до полного просушивания.

На этом процесс создания печи-голландки можно считать завершенным.

Совет. Во время укладки конструкции каждый кирпич опускайте в воду на пару секунд. Это позволит избежать излишнего впитывания влаги из раствора.

Как вы могли убедиться, печь-голландка — довольно полезная и оригинальная конструкция в доме. Тем более что с ее строительством вполне можно справиться своими руками. Стройте с удовольствием!

Особенности конструкции печки голландки

Для кладки голландки используется керамический полнотелый кирпич. Конструкция печи состоит из следующих основных конструктивных элементов:

  • зольника;
  • топки;
  • дымооборотов;
  • прочистного отсека;
  • дымохода;
  • задвижки для регулирования интенсивности тяги.

Среди ключевых отличий голландки от остальных популярных кирпичных печей нужно выделить:

  • отсутствие решетки колосника;
  • наличие каналов для прохода дыма. Они обустраиваются друг над другом. Подобное расположение позволяет добиться последовательной циркуляции образующихся дымовых газов и максимальной эффективности обогрева;
  • печь может иметь круглую, прямоугольную или даже сложную криволинейную форму, но топливник всегда остается прямоугольным;
  • под топкой нет поддувала;
  • варочная панель обычно не устанавливается.

Стены голландки, как правило, выкладываются в кирпич. Благодаря этому готовая конструкция имеет сравнительно небольшой вес, что упрощает требования к фундаменту и в целом основанию.

Отопительная печь голландка

Компактные размеры печки позволяют вписать ее практически в любой интерьер.

Набор для работы

  1. Обычный керамический кирпич.
  2. Огнеупорный кирпич.
  3. Строительная глина.
  4. Вода.
  5. Речной песок.
  6. Дверцы для поддувала и топки.
  7. Решетка колосника.
  8. Стальная гибкая проволока.
  9. Асбестовый шнур.
  10. Очистные дверцы.
  11. Задвижки.

Стальная полоса толщиной 0,5 см и шириной 5 см.

Полоса стальная

Голландская печь из кирпича

Свое название голландки получили по месту изобретения. Впервые подобный принцип укладки печей начал применяться в Голландии в пятнадцатом веке. На территории Российской Империи голландки появились в период царствования Петра I и ко второй половине девятнадцатого века стали самыми распространенными отопительными устройствами в Москве и Санкт-Петербурге.

Внешний вид

Внешний вид голландки связан с особенностями определенной конфигурации и схемы укладки.

Высота печи зависит от требуемой протяженности дымооборотных каналов и варьируется от полутора метров до нескольких этажей.

В течение существования голландских печей в их конструкцию вносились различные дополнения, позволившие увеличить показатели эффективности или добавившие новые функции.

Весьма распространенной модификацией голландок являются печи со встроенными котлами водяного отопления. Существуют схемы сооружения со встроенными варочными плитами или каминами.

Ключевые особенности

Среди основных особенностей печей-голландок выделяются следующие:

  • Обязательное наличие фундамента.
  • Прямоугольная форма топливника. Эта особенность обуславливает сравнительную простоту укладки печи — нет необходимости проектировать и сооружать сложный арочный свод.
  • Наличие как минимум трех нисходящих и трех восходящих дымооборотных каналов. В зависимости от схемы в корпусе печи может быть устроено до двенадцати дымооборотов.

Важно! Для обеспечения комфортного температурного режима в помещении голландку требуется топить минимум дважды в сутки. Вариативная высота. В зависимости от количества этажей здания, существует возможность возведения многоэтажной голландки

Реализация подобной схемы позволяет отапливать отдельные этажи

В зависимости от количества этажей здания, существует возможность возведения многоэтажной голландки. Реализация подобной схемы позволяет отапливать отдельные этажи

Вариативная высота. В зависимости от количества этажей здания, существует возможность возведения многоэтажной голландки. Реализация подобной схемы позволяет отапливать отдельные этажи.

Фото 1. Схема, показывающая движение тепла внутри печи: А — вид сбоку, Б — вид сзади. Справа указана порядовка.

Финишный этап

Финишные работы — это творческий этап при сооружении голландки. Если печь выложена с использованием нового красного керамического кирпича, то облицовка не требуется.

Для облицовки голландки используют клинкерную или изразцовую плитку, декоративную штукатурку. Смотрится голландка в интерьере великолепно. По цвету она может либо сливаться с интерьерным, либо контрастировать. Очень хорошо смотрится печь, выложенная мозаикой или декоративным камнем.

В прошлые столетия наружные части первых печей-голландок украшали изразцами. Обычная печь выглядела как произведение искусства.

Широкое распространение имеет классическая печь прямоугольной формы, с облицовкой из керамического кирпича. У голландок круглой формы есть ряд недочётов при эксплуатации, поэтому они встречаются реже.

После облицовки делают перерыв на две недели. Конструкция должна высохнуть. Дверку топки оставляют на это время открытой.

После того, как голландка высохнет, можно первый раз затопить печь. Не нужно торопить события. Если первую топку сделать при сырой печи, то конструкция потрескается и вся работа пропадёт.

Для первой протопки берут пятую часть от полной порции топлива. Хорошо пользоваться для протопки в тестовом режиме щепой или стружкой. Поленья нужно брать самые маленькие.

Открывают все задвижки и заслонки. В щадящем режиме печь эксплуатируют примерно 7 дней. Температура печи не должна превышать 600 градусов.

При топке низкокачественным высокозольным топливом в дымоходе голландки быстро появляется большое количество сажи. Поэтому её придётся часто чистить, но лучше подбирать хорошее топливо. Самые подходящие поленья для топки печи — из древесины не очень старого дуба, ольхи, липы, плодовых деревьев.

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь.
Есть несколько простых правил, которых советуют придерживаться мастера:

  • Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
  • Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
  • Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

После кладки

Сушка

Сушка отопительного прибора из кирпича входит в число обязательных мероприятий, которые проводятся до начала активного эксплуатирования прибора. Сушат печь в два этапа:

  • в естественных условиях. Период такого вида сушки печи после завершения кладочных работ составляет примерно 6 — 8 дней. В это время должны быть открыты все дверцы и задвижки, обеспечивающие естественную циркуляцию воздушного потока, который проходя по каналам прибора, выводит влажные пары через дымовую трубу на улицу. Таким образом обеспечивается только сушка поверхности кладочных слоёв;
  • принудительная сушка. Её проводят с помощью сухих мелких дров ежедневно в течение недели в тёплое время года. В осенне-зимний сезон время для проведения принудительной сушки нужно продлить на 1 — 2 недели.

Об окончании сушки может сигнализировать отсутствие продуктов конденсации на дверцах и задвижках закрытого прибора.

Отделка и облицовка

Устройство финишной отделки печи голландки можно выполнить разными способами: покрыть слоем декоративной штукатурки и побелить, облицевать кафелем, изразцами или плоским камнем.

Мнение эксперта Павел Круглов Печник с 25-летним стажем

В целях повышения пожаробезопасности, на напольное покрытие перед поддувальной дверцей обязательно кладут теплоизолирующий материал, и покрывают его сверху листовой сталью, ширина которой должна быть минимум 0,6 м.

Первая тестовая топка

Когда все части печи и дымоход полностью высохли, нужно провести тестовую топку печи.

Основные моменты:

  • Кратковременный розжиг лучше провести поздним вечером, когда температура на улице будет ниже, чем внутри помещения. Закладка топлива при первой топке должна быть минимальной. Если розжиг был успешным, нужно добавить немного сырых дров, которые больше дымят.
  • Если дымоход достаточной высоты, хорошо изолирован, то дым не проникнет в помещение. Если складывается обратная ситуация, то нужно проверить каналы на предмет неточности монтажа и повреждений.
  • Последний этап первой топки — это максимальный разогрев агрегата в течение нескольких часов.  В этот период проверяют, нет появились ли трещины в швах на лицевой плоскости прибора.

Варианты обогрева дома

Выбор способа обогрева зависит от планировки строения – боковой или нижний. Первый вариант является лучшим решением для домов из нескольких помещений, поскольку соседняя комната прогревается при помощи бокового отопительного щитка. Второй способ применяют с целью теплоснабжения одной комнаты, но имеющей большую площадь.

Стенки подподового пространства прогреваются снизу. В настоящее время конструкции с целью увеличения КПД снабжают колпаковым типом горения, что дает возможность обеспечивать равномерный прогрев и стабильную тягу. В таких агрегатах топливо сгорает полностью и в них меньше скапливается сажи.

Кладка печи

Набор для работы

Для кладки печи-голландки потребуется огнеупорный кирпич, количество которого должно соответствовать принятой порядовке. Так как любая конструкция печи индивидуальна, то количество необходимого кирпича может быть различным. Также необходима глина, объем которой составляет приблизительно 0,4 куб. м. Для приготовления раствора необходим чистый речной песок, в котором отсутствуют включения и комки.

Обязательно потребуется вода.

Дверцы

Помимо указанных материалов нужна дверца топливника, которую, желательно, приобрести в готовом виде. Не обойтись без проволоки, сечение которой позволяло бы гнуть ее вручную. Кроме этого, следует подготовить обычный набор инструментов, которые используются при осуществлении кладки.

Обустройство фундамента

Существенная масса печи-голландки требует обязательного сооружения фундамента. Наиболее подходящим основанием для этого устройства является плиточный фундамент. При его обустройстве необходимо в обязательном порядке произвести объемное армирование. Минимально допустимая площадь плиты фундамента составляет 1,2х1,2 м. Еще одним обязательным условием при устройстве основания печи является обеспечение песчаной прослойки между ним и фундаментом основного сооружения. Слой песка должен располагаться по всей глубине его.

Фундамент

Приготовление раствора

Для приготовления раствора необходимо подготовить компоненты, входящие в него. С этой целью осуществляется многократное просеивание, в ходе которого удаляются камни и другие примеси, а также разбиваются крупные комки глины.

Состав для скрепления кирпичей

Получив чистую глину, ее вымачивают на протяжении нескольких часов

Важно контролировать этот процесс, чтобы глина полностью впитала в себя воду. При возникновении излишков воды, ее следует удалять

Когда глина набухла в достаточной мере, производится ее замешивание с песком в пропорции 1:1. В полученную песчано-глинистую смесь вводится 1/8 часть воды из расчета от полученного количества смеси.

В ходе кладки порядовки голландки каждый кирпич опускают в воду на короткое время. Это мероприятие не позволит ему впитывать лишнюю влагу.

Порядовка

Устанавливается печь на заранее подготовленное основание. При этом топливник располагают очень низко, на уровне 250 мм от пола.

Перед началом процесса кладки, фундамент оборудуется гидроизоляцией, в качестве которого может быть использован рубероид или гидроизол. На ней устраивается тонкий слой речного песка, который предварительно прошел отсеивание. Песок разравнивается и смачивается водой.

Выполнение кладки голландки производится в соответствии со схемой выбранной порядовки.

Окончив кладку, производят монтаж дымохода. Имеющийся зазор между нижней частью печи и полом закрывается при помощи предтопочного листа, чтобы не происходило просыпания песка.

В процессе работы

Для отделки печи применяют глазурованную плитку, окрашивают, белят или оставляют ее без облицовки.
Стыки с поверхностью пола закрываются специально для этого предназначенными плинтусами.

В завершении кладка печи-голландки должна быть просушена в течение, как минимум, двух недель. При этом топливник находится в открытом состоянии. До завершения этого этапа сооружения в печи запрещено разводить огонь.

Для проверки тяги производится сжигание бумаги в небольшом количестве в пространстве топливника.

Достоинства и недостатки

Печка возводится очень быстро, с ней справится даже новичок.

Главное достоинство данной печки – это её небольшие размеры. Она не занимает много места, но даёт много тепла. Печь-голландка для дачи из кирпича станет отличным решением вопроса с отоплением. Газа на дачных участках обычно не бывает, отапливать электричеством безумно дорого, поэтому дрова станут оптимальным источником тепловой энергии.

Печь-голландка, сделанная своими руками, подарит комфорт и уют. А её возведение не займёт много времени. Строго следуя руководству по сборке и не отступая от неё ни на шаг, вы получите в своё распоряжение полноценный отопительный агрегат, работающий на дешёвых дровах.

Следующее преимущество – долгое остывание. Полное сгорание дров в топке не приведёт к быстрому остыванию голландки. И чем больше печь, тем дольше она будет оставаться тёплой. При этом она практически никогда не капризничает – главное, чтобы в дымоходе была хорошая тяга.

Есть и некоторые недостатки, которые характерны для любых дровяных печей:

  • Для длительной работы голландки нужны хорошие дрова, а не трухлявые пни.
  • При использовании сырых дров возможно выделение большого количества сажи – она забывает дымовые каналы. А так как каналы в больших печах идут змейкой (вверх и вниз, по очереди), с очисткой печки возникнут проблемы (требуется установка дополнительных прочистных дверок).
  • Хорошая тяга нередко приводит к излишне быстрому прогоранию поленьев – нужно научиться регулировать интенсивность горения с помощью дверцы поддувала.

Тем не менее печи-голландки по-прежнему в строю.

Отличительные особенности голландки

Как уже упоминалось выше, в настоящем понимании голландка отличается от обычной печи тем, что декорируется плиткой, кафелем, штукатуркой или другими элементами. Но классическая печка — голландка имеет ряд характерных для нее черт:

  • печь — голландка достаточно проста в кладке, и возвести ее под силу даже новичку, имеющему небольшой опыт, усердие и аккуратность;
  • наличие даже незначительных огрехов в конструкции не скажутся на функциональной составляющей печки;
  • настоящая голландка не имеет варочной панели или плиты;
  • в печи отсутствует колосниковая решетка и поддувало.

Главная отличительная черта галланки — канальная система дымоотвода.

Подготовительные работы перед сборкой печи

Перед установкой печи производят заливку фундамента и делают отверстия в межэтажных и чердачных перекрытиях.

Заливка фундамента

Если установка печки планируется на этапе строительства дома, то в месте её расположения заливается фундамент. По правилам, его не связывают с общим фундаментом дома, а закладывают отдельно. Это предотвращает нежелательные перекосы, которые могут возникнуть во время усадки. Возведение здания проводится одновременно с кладкой печи, при расположении несущих балок перекрытий учитывают высоту корпуса печки и дымохода.

Для печного оборудования заливают фундамент, не связанный с основным фундаментом дома

Если решение установить отопительный агрегат возникло в готовом доме, тщательно взвесьте и оцените работы, которые придётся провести. К наиболее существенным относятся подготовка фундамента и прокладка дымохода через чердачные или межэтажные перекрытия. Иногда целесообразнее вывести трубу через стену: у голландки есть такая возможность.

Подготовка фундамента проводится заблаговременно. Цементный раствор должен не менее 30 дней сохнуть и усаживаться. Только после этого начинается установка печи. В противном случае возможны деформации в процессе эксплуатации, что приводит к растрескиванию тонких стенок печки и нарушению герметичности дымохода. Чтобы избежать таких последствий, фундамент выливается в соответствии с правилами:

  • основанием фундамента служит плотный грунт, нельзя заливать бетон в почву вблизи грунтовых вод;

  • глубина котлована под заливку не должна быть меньше глубины промерзания почвы в этом регионе (как правило — 0,8–0,9м, за исключением районов Крайнего Севера);
  • бетонный раствор укладывают на устоявшуюся (в течение 2 суток) песчаную подушку, которая имеет глубину от 15 до 20 см и служит гидрокомпенсатором при дальнейшей эксплуатации;

  • внутри бетона располагают арматурную решётку с толщиной металлического прута от 5 мм;
  • линейные размеры фундамента на 15–20 см должны превышать габариты основания печи;
  • высота верхней плоскости не доходит до уровня пола на 2 кирпичных ряда.

Между основанием печи и гидроизоляцией прокладывается несколько слоёв базальтового картона, который служит теплоизолятором и препятствует уходу тепла печи в фундамент.

Базальтовый картон — недорогой, но эффективный материал для термоизоляции

Подготовка отверстий в перекрытиях между этажами и чердачным помещением

Отверстия вырезают с учётом противопожарных разделок и распушки, которые необходимо выстраивать в дымоходе при соприкосновении с горючими материалами. Особенно актуально это в деревянных домах. Рассчитывать местоположение трубы нужно так, чтобы она не пересекалась с несущими балками и другими конструктивными элементами дома. Отверстие в кровле делается в последнюю очередь, когда основная часть кладки выполнена.

Отверстие для дымохода готовится заранее, чтобы можно было вывешивать отвесы

Порядок вывода дымохода наружу может быть следующим:

  1. Снять кровлю в месте выхода трубы. Если крыша покрыта сплошным слоем материала, который нельзя разделить (например, профнастил, шифер и т. д.), при помощи измерений определить место выхода и размеры отверстия, а затем болгаркой или электролобзиком выпилить его.
  2. Установить перемычки для восстановления жёсткости повреждённого участка. Обычно это дополнительные поперечные стропила из деревянных брусков.
  3. Уложить и закрепить теплоизолирующий слой между дымоходом и крышей. Как правило, он состоит из асбестового листа или минеральных панелей.

Отверстие сделать с учётом того, что на выходе трубы обязательно должна быть выложена «выдра» — горизонтальное смещение кладки, защищающее чердачное пространство от проникновения воды.

Выдра расположена непосредственно на выходе трубы из крыши

После этого можно выводить кирпичную кладку над кровлей.

Нормы противопожарной безопасности для печных труб важно соблюдать при строительстве голландки
