Делаем печь шведку с камином своими руками

Меры противопожарной безопасности

Голландка считается пожароустойчивой конструкцией.

Однако, как и при сооружении любой печи, необходимо соблюдать определенные правила:

  • Перед печью укладывают асбестовый лист, предохраняющий от случайного возгорания выпавших углей или искр от топки.
  • Требуется систематическая чистка дымохода от скопления сажи.
  • В полуметре от печи не должны находиться мебель, предметы быта.
  • Чем меньше металлических элементов будет использовано при возведении голландки, тем безопаснее. Однако при сооружении арки проём над варочной зоной обязательно перекрывают стальным уголком.

  • В местах стыков металлических элементов с кирпичом прокладывают слой строительной смеси в 0,5 см и асбестовый шнур.
  • При укладке варочной панели на кирпич нужно нанести глиняную прослойку для защиты от перегревания.

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Вторым рядом уже выкладываем чистовой периметр печи:

Формируем внутренние каналы. На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Четвертым рядом добираем высоту дверец:

Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

8-13 ряды. Поднимаем топку до высоты каминной дверцы:

14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

16 ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.

21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Внимательно! Задвижка в процессе будет сильно греться! Поэтому ставим ее на асбест или базальт!

Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.

24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:

Две задвижки ставим в трубу, друг над другом. Такое дублирование необходимо для формирования воздушной прослойки— как в двойном оконном остеклении. Лучше сохраняется тепло.

Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:

Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.

Доброго и уютного вам тепла в любое время года!

Какой должна быть

Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.

К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.

Требования

Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.

Такая конструкция позволяет получить на плите зоны с разной температурой.

Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне».

А сняв кольцо с варочной поверхности, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.

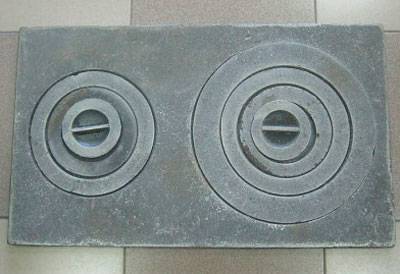

Наиболее практичны конфорки, показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды.

Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.

Где можно купить и по каким ценам варочную поверхность для плиты

Материалы

Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью? В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки: топливник и свод печи, часть дымового канала непосредственно после топочной камеры.

Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.

Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени.

Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.

Если печь используется в основном для приготовления пищи, рекомендуется использовать минимальное количество шамотного кирпича!

МАЛОГАБАРИТНАЯ ПЕЧЬ размерами 2х3 кирпича 510х760мм

ИДЕИ ДЛЯ ДОМА > ПРОЕКТЫ ПЕЧЕЙ, КАМИНОВ, МАНГАЛОВ

Проект малогабаритной отопительной печи 2х3, очень прост по своей конструкции. Размер ее составляет 2 на 3 кирпича (510х760 мм) в основании. Несмотря на кажущуюся простоту конструкции, она имеет довольно неплохие технические характеристики. При своих, в общем-то, небольших размерах, печь позволяет отапливать помещение площадью до 25м2. Конструкция печи является очень удобной для размещения ее в простенке между двумя комнатами. При этом она свободно справится с суммарной площадью этих помещений до 35м2. Приведенные характеристики справедливы при одноразовой топке печи в весенне-осенний период, когда среднесуточная температура воздуха имеет положительное значение. При значительных похолоданиях, а также в зимний период, необходимо производить две топки в сутки.Еще одной особенностью печи является то, что она может использовать любой вид топлива, начиная от обычных дров, до каменного угля и антрацита. Если применять в качестве топлива обычные дрова, для строительства печи можно использовать только обычный кирпич. Однако качество кирпича, из которого будет выкладывать топка печи и свод топливника, должно быть высоким. Печь является очень простой по конструкции. У печи отсутствует традиционная система обогревательных каналов. Роль каналов выполняет тепловой колпак.

МЕНЮ

×

  • ПРОЕКТЫ: КАМИНОВ, ПЕЧЕЙ, МАНГАЛОВ, БАРБЕКЮ

  • Кирпичная печь для бани

  • Простая печь каменка для бани

  • Печь каменка с водяным котлом

  • Барбекю в беседке своими руками

  • Комплекс барбекю для дачи часть 1

  • Комплекс барбекю для дачи часть 2

  • Комплекс барбекю для дачи часть 3

  • Делаем мангал с кухонной плитой

  • Как рассчитать тепло потерю помещения

  • Как рассчитать теплоотдачу печи

  • Схемы дымоходов

  • Мини камин для дачного домика

  • Угловой камин «Аннушка»

  • Двухколпаковая печь

  • Двухколпаковая печь с духовым шкафом

  • Отопительно-варочная печь 2,5 х 6 кирпичей

  • Отопительно-варочная печь 1020 х 770

  • Отопительно-варочная печь на 65 70 м2

  • Печь с котлом водяного отопления

  • Печь с сушильной камерой

  • Отопительно-варочная печь «Шведка»

  • Печь «Шведка» на 2 этажа

  • Печь «Шведка» с лежанкой

  • Печь «Шведка» с тремя режимами топки

  • Печь «Шведка» с камином

  • Печь кроха вариантах 1 и 2

  • Печь кроха вариант 3

  • Малогабаритная отопительная печь 2х3

  • Отопительная печь 1880х640 «Я.Г. Порфирьева»

  • Отопительная печь 51х89 см «В. Быкова»

  • Отопительная печь 51 х 140 см «В. Быкова»

  • Теплоемкая печь

  • Компактная печь с камином

  • Малогабаритная печь с камином

  • Печь с камином «Е. Докторова»

  • Печь камин для дачи

  • Самодельная печь длительного горения

ПОНРАВИЛСЯ ПРОЕКТ ПЕЧИ?ТЫ МОЖЕШЬ КУПИТЬ ЕГО ЧЕРТЕЖ В WORD и PDF ФОРМАТЕ ВСЕГО ЗА 75 РУБЛЕЙ!ИЛИ ВСЕ 35 ПРОЕКТОВ ПЕЧЕЙ, КАМИНОВ, МАНГАЛОВ И БАРБЕКЮ, ЧЕРТЕЖИ + ПОРЯДОВАЯ ВЫКЛАДКА ВСЕГО ЗА 490 РУБЛЕЙ!

КУПИТЬ ПОЛНЫЙ КОМПЛЕКТ — 490 РУБЛЕЙ(нажмите — купить, далее оформить заказ)

КУПИТЬ ЭТОТ ПРОЕКТ ЗА 75 РУБЛЕЙ (нажмите — купить, далее оформить заказ)

Остались вопросы? Задавай их смело, решим!

Небольшая печка для дачи

Шведская печка Буслаева идеально подходит для использования на даче, где на протяжении всего сезона полевых работ проживают люди

В конструкции присутствует ниша, на которой можно быстро высушить обувь и одежду, что очень важно, если делать это приходится часто

Фурнитура печи соответствует фурнитуре предыдущего варианта. Духовой шкаф сооружения способен давать тепловую волну. За счет небольших размеров материалов затрачивается немного, но малые размеры печи повлияли и на тепловую мощность в сторону ее уменьшения. Шведка рассчитана на обогрев дома площадью не более 20-25 кв. м. при температуре снаружи больше 15 градусов. Конструкция легкая, порядовка вполне понятная.

Маленькая печка является канальным сооружением и включает в себя варочную плиту, габариты которой незначительно превышают размеры голландки-колонки. Если духовка устанавливается, то ее располагают на немалом расстоянии от топки. Первый жар никак не влияет на духовку, когда растапливают печку, тепловой волны от духовки нет.

Рядом с топочной частью нет камеры, в которой происходит дожигание, чем и отличается маленькая печка от обычных сооружений. Своей работой печь больше напоминает голландку, нежели печь-шведку, от шведской печки взято только название.

Печи небольших размеров представляют собой декоративные приборы, имеют в своей основе специальные сплавы и устанавливаются в готовом виде. Это современные изделия, расчет размеров которых осуществляется компьютерами огнеупоров. Внешне они могут выглядеть иначе, чем старый вариант шведки, но расчет выполняется с учетом одинаковых принципов.

Разновидности печи

Фото

Шведская печь «Шведка» может быть зримой, грубой и весомой. Обычно оснащается плитой и духовкой. Небольшие декоративные варианты размещаются в углу. Современный аналог производится из керамического кирпича и может быть облицована талькомагнезитом. Их можно устанавливать в любом удобном месте. Такая конструкция имеет специальный накопительный колпак, который помогает дожигать топливо и повышать теплоотдачу печи. Эта печь состоит из нижней, верхней ниши и ниши над плитой.

Каталог печей «Шведок»

Имеет высокий уровень КПД. Высокая степень теплоотдачи, функционально приспособленная для того, чтобы готовить пищу в духовом шкафу или на конфорках, которых может быть одна или две.. Довольно быстро греется. Регулируется процесс горения (заслонками). Может быть сделана с «зимним» и «летним» ходом.

При хорошем КПД имеет небольшие размеры. Печи данного типа многофункциональны. На них готовится пища, нагревается вода, сушатся различные продукты и одежда.Такими печами отапливаются помещения.. Кроме того, шведка бывает пристенной; угловой; в центре комнаты; встроенной в стену.

Эта конструкция может быть: пристенной; угловой; в центре комнаты; встроенной в стену. Размеры — 115 х 90 х см. Масса 2000 кг. Тепло отдача при двух топках в сутки 1900 ккал/ч. Мощность = 4,2 кВт. Может обогреть дом до 40 м2.

Оснащена духовкой, плитой с одной или двумя конфорками, верхняя сушильная камера. В данной конструкции топка расположена с одной стороны. Возможен вариант переноса топочной дверки (если этого потребует заказчик) на противоположную сторону.

Объединив в единую конструкцию кухонную плиту и отопительную печь, вы получите устройство данной конструкции. Имеется топка с плитой, духовка и тепловой щиток.

Плита со щитком 6

Размеры конструкции: 102 х 102 х 217 см. Масса (включая щиток) — 2800 кг. Теплоотдача (при двух топках) — 3100 ккал/ч. Лицевые стороны щитка и плиты, как правило, оштукатурены.

Совмещенная кладка кухонной плиты простого типа с отопительным щитком

Кладка печи-шведки с плитой своими руками: порядовка

При возведении печи кирпичи укладывают так, как показано на порядовке. Выполнить работу правильно помогут следующие пояснения:

кладка первого ряда

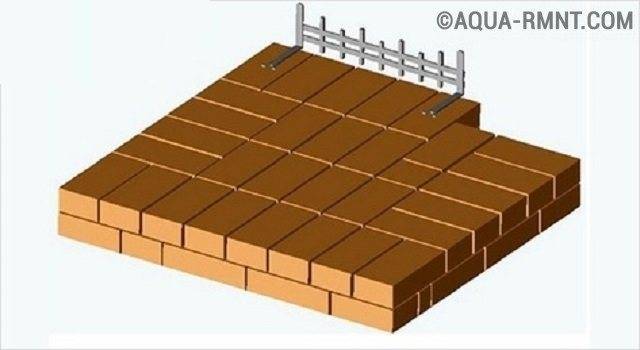

Ряды № 1 и 2 представляют собой подножие печи. Для них характерна увеличенная ширина швов — от 6 до 13 мм. Благодаря этому тело печи будет располагаться как бы на слегка выступающем постаменте. Кирпичи перед нанесением раствора следует в течение 10–15 с ополоснуть водой. Эта процедура поможет избавиться от пыли и обеспечит надёжный контакт с раствором. К сухой пыльной поверхности глиняная смесь прилипает гораздо хуже и кладка получается непрочной, что в условиях высоких тепловых напряжений является недопустимым.

На 2-м ряду необходимо заложить опорные стержни для каминной решётки, которую сразу же следует к ним приварить.

Порядовка: ряд второй

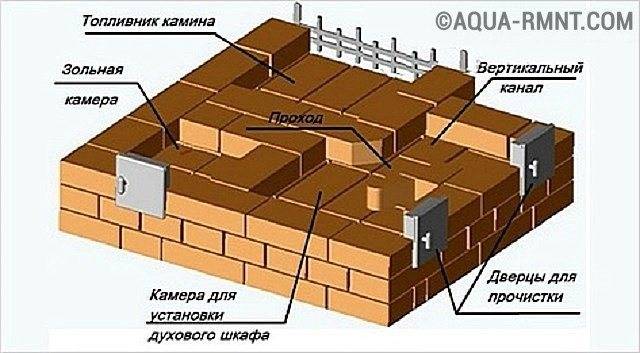

Рядом №3 начинается формирование прочистных каналов, поддувальной камеры, вертикального канала дымооборота и ниши для установки духового шкафа. На тыльной стороне печи формируется каминная топка.

Кладка третьего ряда

Установленные дверцы можно временно подпереть кирпичами, пока крепёжные элементы не будут зафиксированы последующими рядами.

В тыльной части ниши для духовки нужно устроить проход, соединённый с прочистными камерами. С этой целью подрезают угол кирпича, установленного в этом месте.

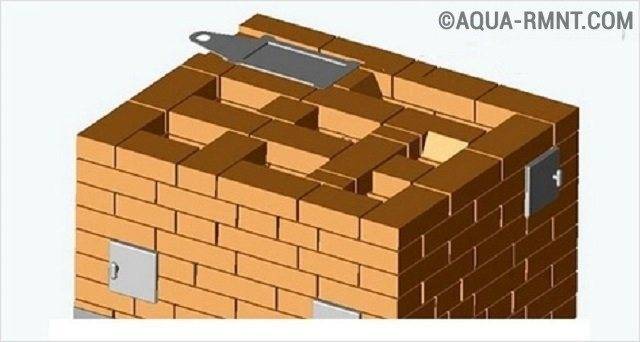

Ряд №4 идентичен 3-му, только кирпичи укладываются несколько по-иному — обеспечивается перевязка швов.

Ряд четвертый

С 5-го ряда начинается формирование напуска дымового зуба. На этом же ряду устанавливается колосниковая решётка. Жёлтым цветом на порядовке помечен шамотный кирпич

Важно помнить: из-за значительной разницы в коэффициентах температурного расширения швы между керамической и шамотной кладками должны иметь ширину не менее 6 мм

Ряд пятый

Духовку и дверцу топки перед установкой следует обмотать асбестовым шнуром. Он сыграет роль уплотнителя (для дверцы) и одновременно обеспечит металлическим элементам возможность свободно расширяться при нагреве.

В ряду №6 берёт начало стенка между топкой и духовкой, которая состоит из уложенных на ложок (ребро) кирпичей. Уменьшить её толщину до ¼ кирпича нам позволила теплоизоляция духовки в виде обмотки асбестовым шнуром.

Ряд шестой

Ряды № 7, 8 и 9 выкладываются согласно порядовке

Обратите внимание, что в 7-м и 9-м рядах ниши перекрываются стальными полосами. Как уже говорилось, между сталью и кирпичом нужно оставить зазор в 6 мм, заполненный раствором

Порядовка: ряды 7–12

Выложив 9-й ряд, нужно дать раствору высохнуть, после чего следует сгладить при помощи болгарки дымовой зуб. Внутренние напуски также рекомендуется сгладить (это несколько повысит КПД), но болгаркой к ним не подобраться — необходимо стёсывать.

В кирпичах ряда №10 необходимо вырезать четверти для установки варочной плиты. Если она имеет рёбра жёсткости, под них вырезаются пазы. Плиту сажают на раствор, но предварительно под неё следует уложить асбестовые полосы.

Ряд десятый

В этом же ряду устанавливается прочистная дверца.

Те части ряда, которые перекрывают дверцу топки и нишу духовки, укрепляются стальными уголками.

В 11-м ряду кирпичи над топкой нужно косо подрезать. Наклонные грани будут отклонять поднимающийся дым в направлении дымохода.

Ряд одиннадцатый

Последующие ряды следует выкладывать согласно схеме

Обратите внимание: в 14-м ряду кирпичи на 25 мм выдвигаются — формируется каминная полка

Ряд четырнадцатый

В 16-м ряду при помощи стальной полосы устраивается перекрытие варочной ниши, а передняя часть этого ряда укрепляется стальным уголком.

Порядовка с 15-го ряда

Уложив в соответствии с порядовкой 17-й и 18-й ряды, приступают к формированию отверстий дымоотводов (ряд №19). При этом кирпич, установленный между печным (вертикальным) и каминным дымоотводящими каналами нужно косо подрезать с двух сторон.

Ряд девятнадцатый

На 19-м, 21-м и 22-м рядах устанавливаются прочистные дверцы.

Ряд двадцать первый

В рядах № 24 и 25 устанавливаются задвижки.

Ряд двадцать четвертый

В 26-м ряду вертикальный канал объединяется с газоотводом, здесь же устанавливается последняя прочистная дверца, используемая для очистки каналов.

Ряд двадцать шестой

Выложив согласно порядовке 27-й и 28-й ряды, перекрывают все каналы (ряды 29 и 30). Кирпичи в отверстии для дымовой трубы необходимо косо подрезать.

Ряд тридцать первый

В 31-м ряду монтируется общая задвижка дымохода, а с 32-го начинается возведение дымовой трубы.

Ряд тридцать второй

Преимущества

У печи-шведки очень «гибкая» конструкция – её можно подстраивать под условия и желания хозяина, видоизменять и импровизировать с функциями. Печью не только обогревают помещения, её можно сложить так, чтобы:

  • готовить на ней пищу,
  • сушить травы;
  • запекать в духовке;
  • просушивать верхнюю одежду, а также обувь;
  • оборудовать тёплый лежак;
  • дополнительные полочки;
  • любоваться открытым пламенем.

Но это не все. Печь-шведка:

  • Имеет высокий уровень КПД.
  • При хорошем КПД имеет небольшие размеры.
  • Довольно быстро греется.
  • Регулируется процесс горения (заслонками).
  • Может быть сделана с «зимним» и «летним» ходом.

Печь-шведка будет отдавать на 20 % больше тепла, чем голландка, построенная из того же количества материалов. И на ней удобнее готовить, чем на русской – не нужно наклоняться и пользоваться ухватом.

9632bce10363354e248c1329617a273c.jpe 0f9144b4c66791468fef78ad9393f49f.jpe b906bdd2e27548d30c2db6edec3f39da.jpe

В варочную нишу над плитой можно ставить приготовленную с вечера еду и закрывать её заслонкой. Тогда утром можно сэкономить время на разогреве завтрака – он будет ещё тёплым.

Голландская печь из кирпича

Свое название голландки получили по месту изобретения. Впервые подобный принцип укладки печей начал применяться в Голландии в пятнадцатом веке. На территории Российской Империи голландки появились в период царствования Петра I и ко второй половине девятнадцатого века стали самыми распространенными отопительными устройствами в Москве и Санкт-Петербурге.

Внешний вид

Внешний вид голландки связан с особенностями определенной конфигурации и схемы укладки.

Высота печи зависит от требуемой протяженности дымооборотных каналов и варьируется от полутора метров до нескольких этажей.

В течение существования голландских печей в их конструкцию вносились различные дополнения, позволившие увеличить показатели эффективности или добавившие новые функции.

Весьма распространенной модификацией голландок являются печи со встроенными котлами водяного отопления. Существуют схемы сооружения со встроенными варочными плитами или каминами.

Ключевые особенности

Среди основных особенностей печей-голландок выделяются следующие:

  • Обязательное наличие фундамента.
  • Прямоугольная форма топливника. Эта особенность обуславливает сравнительную простоту укладки печи — нет необходимости проектировать и сооружать сложный арочный свод.
  • Наличие как минимум трех нисходящих и трех восходящих дымооборотных каналов. В зависимости от схемы в корпусе печи может быть устроено до двенадцати дымооборотов.

Важно! Для обеспечения комфортного температурного режима в помещении голландку требуется топить минимум дважды в сутки. Вариативная высота. В зависимости от количества этажей здания, существует возможность возведения многоэтажной голландки

Реализация подобной схемы позволяет отапливать отдельные этажи

В зависимости от количества этажей здания, существует возможность возведения многоэтажной голландки. Реализация подобной схемы позволяет отапливать отдельные этажи

Вариативная высота. В зависимости от количества этажей здания, существует возможность возведения многоэтажной голландки. Реализация подобной схемы позволяет отапливать отдельные этажи.

Фото 1. Схема, показывающая движение тепла внутри печи: А — вид сбоку, Б — вид сзади. Справа указана порядовка.

Процесс возведения шведки

Процесс возведения печи шведки. Для строительства печи берутся расчёты: для плиты — 71 на 41 сантиметр; для топки (высота, ширина, глубина) 30 на 35 и на 45 сантиметров; для духовки 30 на 35 и на 50 сантиметров. Эти размеры могут колебаться в зависимости от варианта печи. Стенки металла для духовки должны быть не менее 4 миллиметров. От края колосников до духовки расстояние должно составить около одного кирпича. С задней части духовки до топки должен быть зазор в четверть кирпича. Духовка делается из плотного литого металла.

Порядовки печи Шведка

При приближении духовки к топке, стенки дополнительно защищаются вермикулитом. Дверца должна быть чугунной. Она крепится в кладку, что гарантирует надёжность фиксации.

Перед кладкой печи из кирпича делается термоизоляция пола. Изоляцию можно произвести из базальтового картона. Изоляция укладывается так, чтобы в конце образовался 1,5 сантиметровый слой. Средний слой делается из фольгированного листа. Подножие печи (первые 2 ряда) выкладывается с уширенными сантиметровыми швами, так получается выступ. Кирпич перед кладкой увлажняется. Два последующих ряда формируют зольник и монтируется три дверцы для чистки печи. Дверцы монтируются с зазором. В зазоры вставляется асбестовый шнур.

При двухслойной печи из красного и шамотного кирпича, между ними делается расстояние в 6 миллиметров. Внутренняя облицовка печи обкладывается шамотным кирпичом. Вставляются колосники. И в этот же ряд вставляется духовка. С шестого по девятый формируется топочная камера. Вставляется дверца. Десятый ряд перекрывает духовку.

Далее укладывается плита и делаются дымовые каналы. При укладке плиты, в кирпичах вырезаются четверти.С двенадцатого по шестнадцатый, выкладывается варочная камера, каналы для отхода дыма. Следующие два перекладываются подрезанным кирпичом. С двадцать первого по двадцать восьмой идёт дымоход. В двадцать седьмом вставляется задвижка с прокладкой из базальтового шнура в зазоре. С двадцать девятого ряда идёт расширение для карниза в 5 сантиметров. Каналы (кроме трубы) закрываются.

Следующий ряд делается ещё шире на 5 сантиметров. Затем размер уменьшается до исходного. Труба выкладывается в 5 кирпичей. Перед потолком за 3 ряда делается распушка трубы. Толщина трубы составляет полтора кирпича. Сверху трубы ставится железный колпак- дымник. Труба идущая снаружи дома выкладывается цементным раствором.

Варианты обогрева дома

Выбор способа обогрева зависит от планировки строения – боковой или нижний. Первый вариант является лучшим решением для домов из нескольких помещений, поскольку соседняя комната прогревается при помощи бокового отопительного щитка. Второй способ применяют с целью теплоснабжения одной комнаты, но имеющей большую площадь.

Стенки подподового пространства прогреваются снизу. В настоящее время конструкции с целью увеличения КПД снабжают колпаковым типом горения, что дает возможность обеспечивать равномерный прогрев и стабильную тягу. В таких агрегатах топливо сгорает полностью и в них меньше скапливается сажи.
