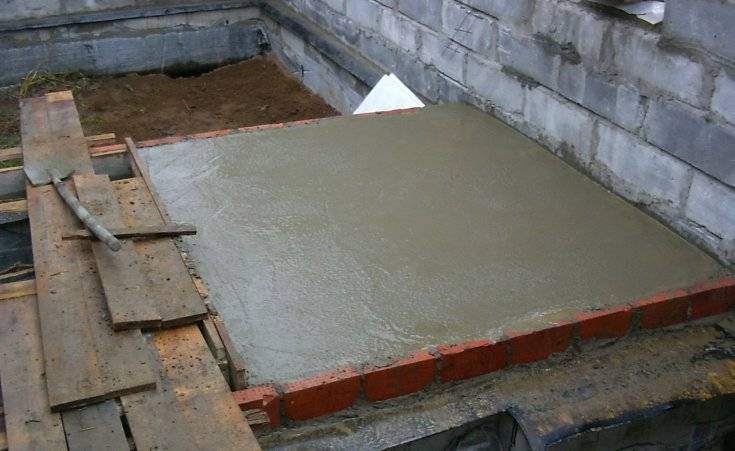

Возведение фундамента из бутобетона
Для кладки основы банной печи прочности глиняной смеси недостаточно. Подойдет обычный раствор на основе цемента и песка. Наиболее распространен фундамент из бутобетона.
Этапы работ:
Копка котлована глубиной 1 – 1,2 ми размерами превышающими размеры печи на 15 – 20 смУплотнение грунта подходящим обрезком бруса или бревна. Подойдет брус размером 100×100 ммЗакладка щебня и утрамбовка до слоя толщиной 15 смУстановка опалубки. Гидроизоляция ее внутренней поверхности обязательнаУкладка бута 20 – 30 см.
Максимальный размер отдельных бутовых камней – не более 15 смЗаполнение щебнем мелких фракций пустотмежду камнямиЗакладка бетонного раствора. Бетон должен заполнить все пустоты, для чего его консистенция подбирается похожей на сметану. Этот этап повторяется необходимое количество раз до нужной высоты фундаментаЗакладка последнего слоя камней.
Обеспечение высоты уровня на отметке 6 – 7 смдо чистового полаКонтрольгоризонтальности поверхностиСушка укрытого пленкой бетона в течение 15 – 30 днейДемонтажопалубкиИзоляция боковых фундаментных поверхностей от воды. Можно изолировать фундамент от воды на стадии его возведения, добавив в раствор специальные присадкиЗаполнение песком пространства между фундаментом и краями котлована.Между банным и печным фундаментами обязателен зазор не менее 5 см. Его нужно заполнить песком.
Основные характеристики банной печи из кирпича
Наиболее важной характеристикойкирпичной печи является мощность. Эта характеристика напрямую связана не только с её размером, но и с качеством кирпича и раствора, используемого для кладки
Печь для бани возводится из красного жароустойчивого кирпича марки М150, а топочное пространство выкладывается из огнеупорного шамотного кирпича.
Важно: для кладки печных стен использовать шамотный кирпич не рекомендуется, так как он не способен долго сохранять тепло
Чем толще стенки печи, тем дольше она будет сохранять тепло, но и времени для ее нагрева будет затрачено больше. Раствор для кладкиизготовляют смешиванием песка и глины, без добавления цемента, так как при воздействии высоких температур швы будут разрушаться.
Конструкция банной печи из кирпича предусматривает наличие закрытой каменки и места для установки бака с водой. Камни, размещенные в пространстве каменки, хорошо прогреваются, а после полива их водой помещение парной наполняется паром, имеющим комфортную температуру и влажность.
Качественно сложенная кирпичная печь остается горячей не менее 8 часов, а тепло в помещении сохраняется более суток. Прогревается банная печь из кирпича в течение 4-5 часов.
Поскольку стены кирпичной печи имеет большой вес, а включенная в конструкцию каменка еще более увеличивает его, то первым этапом строительствавсегда становится фундамент.
Плюсы и минусы
Есть много моделей печей для бани. Это конструкция из кирпича или железа, которую можно приобрести в магазинах или сделать самостоятельно. Но будет ли экономичней самодельная модель печки или стоит отдать предпочтение магазинным вариантам, следует разобраться.
С давних времен для омовения и очищения тела люди лили воду на раскаленные камни, чтобы насладиться горячим паром. Позже начали складывать печи, которые топили по-черному, на камни также из ковша плескали воду, чтобы в помещении образовался горячий пар. Современные конструкции имеют дымоотвод, но некоторые любители русской бани до сих пор парятся по-черному.
Кирпичная или каменная печь имеет много преимуществ:
- в помещении долгое время сохраняется тепло;
- отличное качество пара;
- имеют большую мощность, способны обогреть большую площадь комнаты;
- не требуют проведения дополнительных мероприятий по противопожарной защите;
- приятный микроклимат;
- даже при очень высокой температуре, материал не выделяет токсических веществ;
- благодаря эстетичному внешнему виду можно создать необычную атмосферу в бане.
Материал для изготовления – кирпич, смотрится очень красиво, поэтому отделочные работы в виде облицовки или штукатурки можно не делать. Но если есть желание, можно использовать декоративную отделку камнем или плиткой, изразцами.
Сделав печь из кирпича своими руками, можно долгие года наслаждаться результатом своей работы, проводить банные процедуры, получать удовольствие от нахождения в помещении с приятным паром. Так как для строительства был выбран кирпич, который способен при нагревании аккумулировать тепло, он будет долгое время сохранять температуру в парилке.
Если хочется сделать экспериментальный вариант, а не простую конструкцию, стоит обратиться к помощи специалистов, иначе могут быть огрехи в работе. При допущении технологических ошибок печь может достаточно долго нагреваться и плохо удерживать температуру. К тому же дров или иного топлива придется использовать намного больше.
Печи из кирпича могут иметь и недостатки:
- конструкция имеет большой вес, поэтому необходимо возведение фундамента;
- высокая стоимость материала, в том числе кирпича, элементов из стали и чугуна;
- оплата профессиональному печнику, если не проводить все работы самостоятельно;
- кладка должна быть идеальной, иначе вместо радости во время проведения банных процедур можно получить проблемы;
- длительное время протапливания – около 3 часов.
Наиболее простым вариантом станет приобретение готового изделия. Если рассматривать более упрощенные варианты для бани, можно остановиться на металлических печах.
Особенности кирпичной печи
Как правило, кладка практически любой кирпичной печи возводится из натурального и экологически безопасного материала, это глина, которая способна выдерживать очень высокие температуры и сохранять в себе длительное время тепло.
При этом во время нагревания кирпич не выделяет никаких вредных и опасных для здоровья человека соединений. Кирпичи из глины обладают высокой теплопроводностью, устойчивостью к высоким температурным нагрузкам, а так же устойчивы к воздействию открытого пламени.
Следует отметить, что обычная стандартная кирпичная печь имеет несколько важных элементов, которые необходимо возводить поэтапно согласно специальной схеме:
- фундамент;
- топка или камера сгорания;
- колосниковая решетка;
- зольная камера;
- дымоход.
Безусловно, кирпичная печь имеет целый ряд своих определенных достоинств, среди которых можно отнести:
- быстрое нагревание печи;
- можно использовать различные виды топлива;
- минимальные эксплуатационные расходы;
- тепло стенок не позволяет получить ожог если дотронуться рукой поверхности печи;
- нагрев печи происходит довольно быстро;
- печь способна выполнять декоративную функцию;
- не требует постоянной уборки, достаточно раз в неделю прочистить поддувало;
Однако, вместе с тем печь подобного типа имеет и несколько важных недостатков, среди которых можно выделить:
- если неправильно эксплуатировать печь, это может привести к отравлению угарного газа, что весьма опасно;
- печь имеет значительные технические размеры;
Итак, прежде всего необходимо определиться с местом установки конструкции печи, это весьма важный критерий. Дело в том, что от местоположения печи зависит обогрев помещения, а так же практичное и рациональное использование пространства в комнате.
При этом, место расположения печи должно быть указано в специальном чертеже кирпичной печи своими руками.
Как правило, большинство домовладельцев отдает свое предпочтение установке русской печи, которая является одной из наиболее практичных и надежных печей среди остальных видов.
Общие требования и безопасность
Небольшая печь из огнеупорного кирпича
Давайте начнем с основ, которые пригодятся любому начинающему печнику. Разобраться во всем разом не получится, так как кладка печи – это очень сложный и ответственный процесс.
Возводить ее намного сложнее, чем кирпичную стену. Поэтому мы сегодня рассмотрим наиболее простой вариант, который сможет реализовать даже новичок.
Поэтому давайте начнем с терминологии. Она пригодится вам для понимания материала, который мы приведем далее. Не зная названия элементов конструкции, даже опытный строитель не усвоит правильно информацию.
Схематическое строение кирпичной печи
| Часть печи, фото | Описание |
 Фундамент | Тут ничего сложного – это прочное основание, на котором будет стоять вся конструкция. Делается он в виде монолитной плиты из бетона, нужного размера и формы. |
 Стенки | Стенки печи создают основу, удерживающую внутреннюю конструкцию печи. Внешняя их сторона передает тепло в помещения, причем делает она это не одномоментно, а накапливает и потом понемногу остывает. |
 Топка, топливник | Это камера сгорания, в которой образуются продукты горения и дымовые газы, передающие тепловую энергию стенкам печи. Верхняя часть топливника называется сводом, а нижняя – подом. |
 Колосник из стальной арматуры | Колосник – это установленная внутри топки решетка из металла, через которую просыпается вниз зола и поднимается воздух для поддержания горения в печи. |
 Зольник | Камера под топкой, в которую ведет ход от колосника, называется поддувалом или зольником. Через нее внутрь печи из помещения подсасывается воздух и осуществляется чистка от золы. В зольник ведет чистка или лючок – сделана эта деталь из металла и имеет отверстия, для проникновения внутрь воздуха. Система оснащается затвором, чтобы предотвратить просыпание горячей золы. |
 Дымовые каналы | Дымообороты — ходы, по которым горячие газы проходят через печь, нагревая ее внешние поверхности. Через них дым выводится по дымоходу за пределы помещения. С дымоходом все ясно. |
 Перекрышка | Верхняя поверхность печи. Может быть сделана просто из кирпича, или иметь металлическую или керамическую варочную панель. |
 Тепловоздушная камера | Так называется полость внутри печи, которая не связана прямыми ходами с газообменными путями. |
Также в печи есть:
- Шибер – заслонка перекрывающая дымовой канал;
- Дверцы для топки и поддувала;
- Шанцы – балки заменяющие фундаментную плиту, могут изготавливаться из разных материалов.
Тандыр или русская печь
Тандыр – древняя конструкция глинобитного очага куполообразной формы. Распространена в разных регионах: от Центральной Азии и Севера Китая до Африки и Латинской Америки. Сочетает высокую теплоемкость с топливной экономичностью, ведь на исторической родине этих печей никогда не было избытка дров.
Древний тандыр
Отличительная черта тандыра – однокамерная конструкция с высоким круглым сводом. Рабочая температура в топке выше, чем в русской печи. Поэтому тепловой режим при готовке пищи интенсивнее, что влияет на ассортимент блюд. Кухня славится богатством рецептов, основанных на томлении: каши, зерновые блюда, разнообразные супы и отвары.

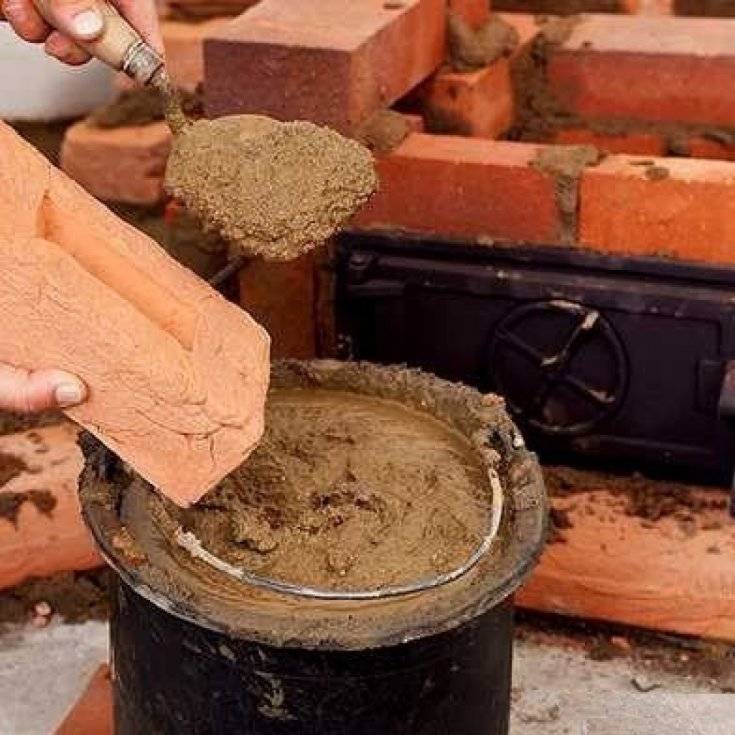

Раствор для кладки печи
Обычный цементный раствор, используемый в строительстве – не годится. Температура внутри топки дровяных печей достигает 600°С. Под воздействием высоких температур, цемент пересохнет и начнёт рассыпаться. В основе печного раствора, традиционно используется глина. Важный вопрос, остановимся подробнее (здесь тематичная статья).
Для раствора используется: глина; песок; вода.
Начнём с простого. Вода должна быть чистой и без затхлости. Хорошо использовать собранную, дождевую (в ней небольшая концентрация минеральных солей), а в идеале дистиллированную.
Песок, должен быть просеян через сито, с ячейкой 1,5 х 1.5 мм. В нём не должно быть примесей ила и прочего мусора. Чистота и фракционность песка, влияют на толщину шва.
Глину, лучше использовать свежедобытую, чем сухую. Вот простые способы определения нужной пластичности. Первый:
- Ведро налить 5 литров воды. Затем, добавляя и размешивая глину, довести состав до сметанообразной консистенции;
- Когда глина начинает прилипать толстым слоем к инструменту перемешивания (например, палка), это значит, раствор с избыточной жирностью, и теперь, очередь засыпать песок;
- Его (песок) подсыпают небольшими порциями и периодически смотрят на дощечку, которой делают размешивание. Когда налипший на её поверхности слой будет порядка 2 мм, это значит, раствор набрал требуемую пластичность.
Второй способ:
- Глину (примерно 0,5 кг) залить водой и перемешивая несколько раз в день, выдержать 2-3 суток при комнатной температуре;
- Глиняная «каша» пропускается через металлическое сито и в неё добавляется чистый песок. Так как пропорции нам пока неизвестны, то определяем их следующим путём: Глина смешивается с песком в одинаковом объёме. Приготовленный раствор разделяется на несколько примерно равных частей. Первая часть остаётся без изменений, в остальные добавляют песок. При этом в каждую последующую порцию, песка добавляется всё больше. Из полученных порций «катаются» лепёшки, которые оставляют до высыхания.
- Делается осмотр лепёшек. Та, у которой будет меньше деформаций и трещин – это и есть лучший замес. По его пропорции – готовим раствор для печи. Качество приготовленной смеси, проверяется и путём нанесения на кирпич. Оптимальная смесь, должна примерно через 5-7 минут подсохнуть.
Для жаропрочного кирпича используется шамотная глина. Её проще найти в строительных магазинах, можно спросить: сухую смесь для кладки печей. Толщина шва в жаропрочных кирпичах должна быть в пределах 3-5 мм.
Печь в баню из кирпича: а есть ли альтернативы
Напоследок давайте все-таки рассмотрим то, чем можно заменить кирпичную печь в бане.
Каменная печь для бани
Возводить стенки печи из настоящего камня мы вам не посоветуем, а вот обложить железную печку плитами из какого-нибудь симпатичного камня — неплохая идея. Обойдется такая печка дешевле кирпичной, но не так уж, чтобы очень дешевле. Плюсом можно считать то, что места она будет занимать меньше, обслуживать ее будет проще. В сущности, это альтернатива кирпичного кожуха, который, кстати, тоже весьма неплох для создания годной печи для русской бани.
Каменная печь для бани
Каменные кожухи продаются под самые разные модели печей, а если речь идет о самоделке, то всегда можно сделать кожух на заказ.
Металлическая печь + кирпичная труба
Мы как-то обошли в данной статье вопрос о том, каким быть дымоходу. Понятно, что над кирпичной печкой большинство не станет ставить обычный сэндвич (хотя и такие найдутся). Такой печи полагается кирпичный дымоход, с распушкой и правильной разделкой перекрытий.
Однако тяжелый и прочный кирпичный дымоход может быть поставлен и на обычную металлическую печь, в частности чугунную, что также неплохо. Точнее, подключить металлическую печь к кирпичной трубе. Другими словами, дымоход — это отдельная песня. Посмотрите на фото, какой может быть его реализация в упомянутой связке:
***
Итак, решение за вами — идеальных печек не бывает в природе, но есть те, которые нас устраивают. Желаем вам найти именно такую, наилучшую для решения определенных задач.
Как определиться с требуемой тепловой мощностью банной печи?
Мощность отопительных приборов измеряется в киловаттах. Однако, производители банных печей практикуют иной подход – они указывают, какой объем парной эта модель будет гарантированно способна обогреть до уровня, соответствующего требуемому микроклимату в парилке. Естественно, при условии качественной термоизоляции последней.
Так обычно в паспортах и указывается – для помещений, например, от 10 до 16 м³.
Казалось бы – все очень просто. Определить объем парилки несложно, и так же легко будет подобрать модель. Однако, особенности обустройства бани способны внести свои коррективы.
Ниже предложен калькулятор, который подсчитает, так сказать, условный или приведенный «объем» вашей парной, то есть с учетом всех необходимых поправок. С опорой на это значение можно будет точнее подобрать оптимальную печь.
Например, если получен результат, что необходима печь на 11 м³, то выбирать стараются так, чтобы это значение было примерно посередине диапазона возможностей приобретаемой модели. То есть, скажем, печь, рассчитанная на обогрев от 8 до 14 м³.
Несколько пояснений по проведению расчета.
- Понятно, что в первую очередь учитывается реальный объем парной. Для этого необходимо указать ее линейные размеры: длину, ширину, высоту.
- Банные печи рассчитаны на эксплуатацию в качественно утепленных помещениях. А на практике бывает, что бревенчатые или сложенные из бруса бани изнутри не утепляются. В этом случае довольно значительная часть тепла будет расходоваться на прогрев стен, которые обладают немалой теплоемкостью. Стало быть, необходима поправка.
- Если печь расположена полностью в парилке, то все выработанное тепло остается внутри этого помещения. Но если топка делается выносной (как раз по теме данной публикации), то часть тепловой энергии невольно будет растрачиваться и на прогрев предбанника и всей создаваемой конструкции «врезки» печи в стену. То есть тоже будет уместна корректировка результата.
- Имеет большое значение качество двери, ведущей в парную. Если это добротно утеплённая дверь с хорошей подгонкой, то значимых тепловых потерь через нее не предвидится. Но нередко устанавливаются обычные щитовые двери, а также входящие в моду стеклянные. Безусловно, термоизоляционные качества у них значительно ниже, и это тоже будет принято в расчет при проведении вычислений.
- Окно на улицу не является обязательным элементом интерьера парилки, но все же нередко имеется и оно. То есть, появляется еще одна лазейка для утечки тепла. Здесь имеет значение и качество окна, и его площадь. Если окно принимается в расчет, то в калькуляторе появятся дополнительные поля ввода этих данных.
- Могут сыграть свою роль и участки в парилке (на ее стенках или полу), облицованные керамической плиткой, кирпичом, камнем. Прогрев столь теплоемких поверхностей потребует дополнительной мощности печи.
- Результат будет показан в условных кубометрах, на которые и следует ориентироваться при выборе оптимальной модели банной печи.
Дымоход для банной печи
Для отвода продуктов горения из металлических банных печей дымоход может быть выполнен из кирпича, металла или керамики, и бывает трех типов по месту расположения:
Насадные дымоходы возводятся сверху отопительного прибора и являются его продолжением. Именно этот тип конструкции чаще всего выбирается для установки над металлической печью, и для него в последнее время чаще всего используются сэндвич-трубы.
Коренной дымоход – никаких ограничений нет, но все же в банях он встречается нечасто.
Цены на дымоходные трубы
дымоходные трубы
- Коренные дымоходы — этот отдельно стоящая кирпичная конструкция, к которой также может быть подключена банная печь. Чтобы возвести этот вид дымохода, под него необходимо обустроить отдельный фундамент. Если баню планируется разместить той области дома, где будет возводиться печь или камин, или в примыкающей пристройке, то иногда для них можно обустроить один общий коренной дымоход. Но этот случай – явно нетипичный.
- Стеновые дымоходы — это тип дымоотводного канала, устанавливаемого в кирпичной стене дома. Если баня выстраивается из кирпича, то можно воспользоваться этой конструкцией. Однако, у нее есть один существенный недостаток, так как труба фактически полностью проходит по улице, есть риск возникновения в ней конденсата, что может негативно повлиять на эксплуатационные качества печи. Поэтому стеновые дымоходы требуют качественного утепления. Как вариант также рассматривается крайне редко.
Дымоходы для банной печи могут быть изготовлены из разных материалов — это может быть кирпич, керамика, металл или же утеплённые сэндвич-трубы.
Сэндвич-дымоход может располагаться внутри помещений и проходить через перекрытия и кровлю, либо сразу выводиться через стену наружу.
Как показано на иллюстрации выше, дымоход может монтироваться внутри помещения или практически сразу выводиться на внешнюю стену
Первый вариант, с проходом через чердачное перекрытие и крышу, хорош тем, что тепло, исходящее от трубы, остается в помещении бани. Кроме того, строго вертикально установленная труба, обеспечивает для печи хорошую тягу.
К явным недостаткам внутреннего расположения трубы можно отнести сложность монтажных работ, так как требуется тщательная изоляция проходок через потолок и кровлю. При повреждении стыковочных швов отдельных частей сэндвич-трубы, продукты горения будут поступать в парную, что не сразу можно заметить, а это опасно для жизни людей, находящихся в помещении.
Наружные дымоходы выводятся на улицу через стену, и дальше поднимаются на установленную высоту вдоль ее внешней поверхности. Поэтому их проще монтировать как в строящейся бане, так и в уже возведенной. Выше уровень безопасность эксплуатации, доступнее обслуживание.
К недостаткам такого расположения необходимо отнести необходимость в дополнительном утеплении, тщательная герметизация прохода трубы через стену. Однако, если для возведения дымохода используются правильно подобранные сэндвич-трубы, то их дополнительное утепление не потребуется.
Цены на сэндвич-трубы
сэндвич-трубы
*******
Итак, установка банной печи с выносной топкой должна быть тщательно просчитана, а параметры, прописанные в СНиП, соблюдены безо всякого упрощения. Необходимо помнить, что от правильного монтажа и изоляции металлических элементов конструкции от горючих поверхностей зависит безопасность эксплуатации не только печи, но и всего строения бани, особенно если она выстроена из древесины.
В завершение публикации – видеосюжет, в котором показам пример монтажа банной печи с выводом топки в предбанник.
Почему изготавливают банные печи самостоятельно
Основная причина, по которой изготавливают оборудование своими силами – возможность сэкономить.
Перед принятием решения об сварке печи в баню своими руками или покупке готовой недорогой модели заводского изготовления имеет смысл внимательно проанализировать, имеются ли у хозяина баньки навыки (хотя бы минимальные) сварщика и есть ли возможность воспользоваться сварочным аппаратом.
Сварочник можно взять напрокат или у друзей. Услуги сварщика с оборудованием достаточно дороги, но если материал приобретен недорого, то можно воспользоваться услугами приглашенного сварщика.
Разновидности печных конструкций
Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.
По своему назначению, печи делятся на следующие виды:
- отопительные;
- варочные;
- многофункциональные;
- комбинированные.
Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.
В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:
- топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
- зольника, где собирается пепел;
- дымохода.
В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.
В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.
Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.
По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.
Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.
Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.
Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

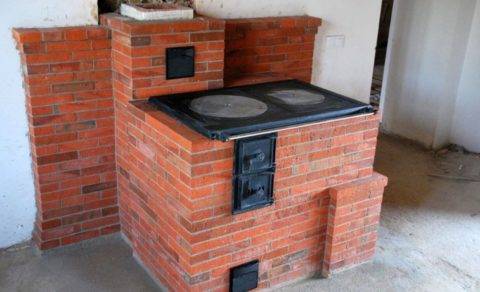

Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.
Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.
Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

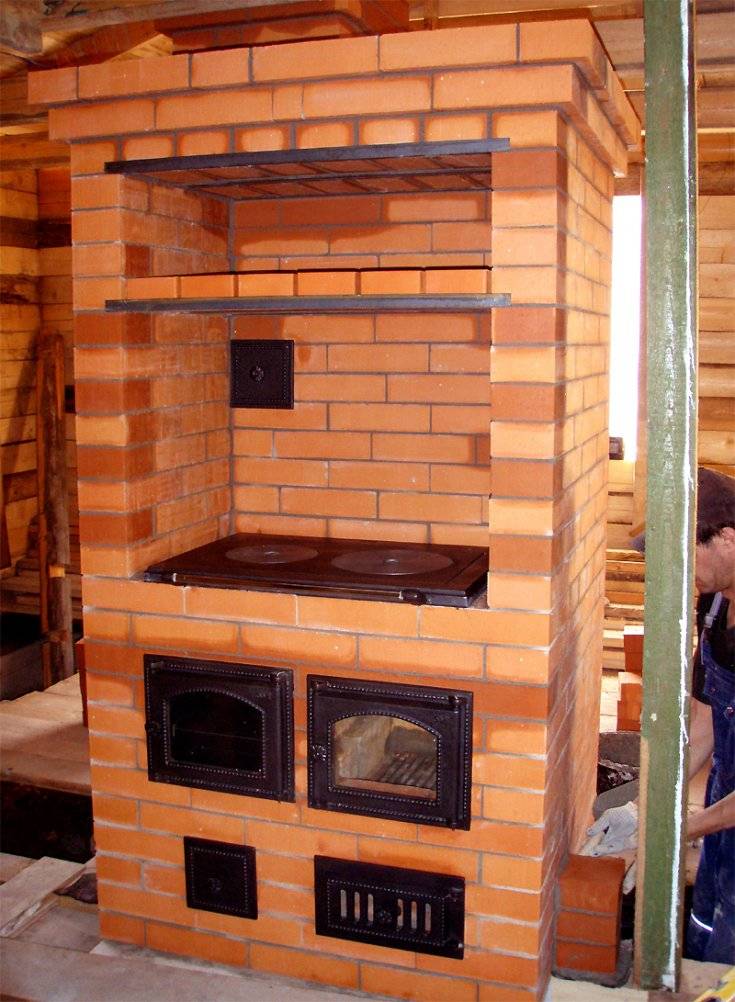

- Отопительно-варочная печь относится уже к многофункциональным конструкциям.
Это более сложный в реализации проект, так как он состоит из:
- топочной камеры;
- дымохода;
- зольника;
- варочной поверхности;
- духового шкафа.
Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.
В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.
Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.
Печь с сушильной камерой
Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.
Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.
