Печь с котлом водяного отопления – экономичный вариант домашней системы отопления

Как повысить КПД твердотопливного котла, в том числе и изготовленного своими руками

Недостаток всех твердотопливных котлов в том, что часть тепла уносится в дымовую трубу, снижая их эффективность – особенно при прямой и высокой дымовой трубе. Чтобы уменьшить потери тепла, и увеличить КПД котлов на твердом топливе можно воспользоваться способами, которые я применил в своём доме.

Первый способ — использование энергии дымовых газов для дополнительного нагрева помещения

Для этого необходимо, чтобы твердотопливный котёл находился в подвальном помещении или в цокольном этаже дома и перепад высоты между подом топливника котла и верхним срезом дымовой трубы был достаточно большой – не менее 7 м.

Для использования тепла, которое уносится в дымовую трубу, в комнате или между комнатами возводится отопительная печь или отопительный щиток. Твердотопливный котёл располагается так, чтобы он находился под печью или щитком. Конструкция отопительной печи выполняется так, что через её дымообороты проходят дымовые газы из котла. При выходе из топливника печи устанавливается задвижка, которая закрывается при топке котла и открывается, когда необходимо протопить печку, например в межсезонье, когда котёл ещё не топится или в другом случае.

Рис. 7

Вариант расположения твердотопливного котла (горизонтального) в доме: 1 — теплообменник; 2 — корпус котла; 3 — плита или 14 — свод из кирпича (как вариант); 4 — обратка; 5 — циркуляционный насос; 6 — запорные краны; 7 — труба с нагретой водой (подающая); 8 — топливник печи; 9 — печь; 10 — задвижки; 11 — перекрытия; 12 — расширительный бак системы отопления; 13- дымовые каналы печи; 15 — топочная дверка; 16 — поддувальная камера.

Если вместо печи соорудить отопительный щиток, то здесь вообще никаких проблем, так как он представляет собой только дымовые каналы. Длина дымовых каналов рассчитывается, как и при кладке печи.

При таком варианте дымовые каналы печи или щитка аккумулируют часть тепла дымовых газов из котла, а в последствии отдают их в помещения. Даже когда радиаторы отопления уже остыли, стенки печи ещё долго излучают тепло, которое бы просто ушло наружу.

Второй способ — использование энергии газов для нагрева воды

Кроме этого, на твердотопливном котле можно установить самодельный водонагреватель, вода в котором будет нагреваться горячими газами, выходящими из котла, через металлическую дымовую трубу. Проще всего такой водонагреватель изготовить из двух отрезков металлических труб диаметром 300-400 мм и 100-110 мм. Внутренняя труба служит одновременно дымовой трубой твердотопливного котла и нагревательным элементом, передавая энергию дымовых газов воде.

Требования к отопительным системам

Системы водяного отопления, подключенные к котлам, могут иметь естественную (гравитационную) циркуляцию или принудительную — с циркуляционным насосом.

Гравитационные системы обычно подключают к теплообменникам, встроенным в дымовые каналы. Они медленнее нагреваются и в них ниже риск перегрева и закипания воды. Эффективность таких систем ниже, они подходят для небольшого, чаще одноэтажного дома. Движение воды в трубах происходит по законам физики: теплая вода поднимается вверх — в радиаторы, а холодная стекает вниз и возвращается в котел. Их легко рассчитать и сделать своими руками.

Для монтажа принудительной системы потребуется купить и установить циркуляционный насос, подобрав подходящую по мощности и цене модель. Он с заданной скоростью прогоняет весь объем теплоносителя по системе, в результате чего жидкость быстро нагревается в котле и поступает в радиаторы. Такие системы обычно подключают к котлам и теплообменникам, расположенным непосредственно рядом с топкой. Они способны быстро прогреть большую площадь, поднять воду на высоту второго этажа, обладают высоким КПД.

Следует отметить одну особенность работы кирпичной печи с водяным контуром, включающим циркуляционный насос. Насос работает от электрической сети. При внезапном отключении электроэнергии циркуляция воды в системе прекращается, вода в теплообменнике быстро перегревается, образуется пар, и может произойти взрыв котла.

Эту проблему в котлах длительного горения промышленного производства решают автоматическим отключением котла при исчезновении электроэнергии и остановке насоса. Быстро отключить кирпичную печь, обладающую запасом тепловой энергии невозможно. Нужно или восстановить работу насоса, включив аварийный источник электропитания, или погасить печь и принять меры к снижению давления в системе.

Для обеспечения безопасности в системах с принудительной циркуляцией и теплообменником, расположенным в топке, необходима установка аварийного клапана, сбрасывающего излишек давления в системе! Цена экономии на мерах безопасности может быть очень высока!

Плюсы и минусы печи

Обычная печка неравномерно распределяет тепло: непосредственно возле печки очень жарко, а чем дальше, тем становится холоднее. Наличие водяного контура позволяет теплу, которое вырабатывает печка, равномерно распределяться по всему дому.

Строительство отопительной печи с водяным контуром

Таким образом, только одна печка способна обогреть одновременно несколько помещений в доме. Печка работает почти также, как твердотопливный котёл. Только она не просто разогревает теплоноситель и водяной контур. Помимо этого происходит нагрев стенок и дымовых каналов, которым также отводится важная роль в отопительном процессе.

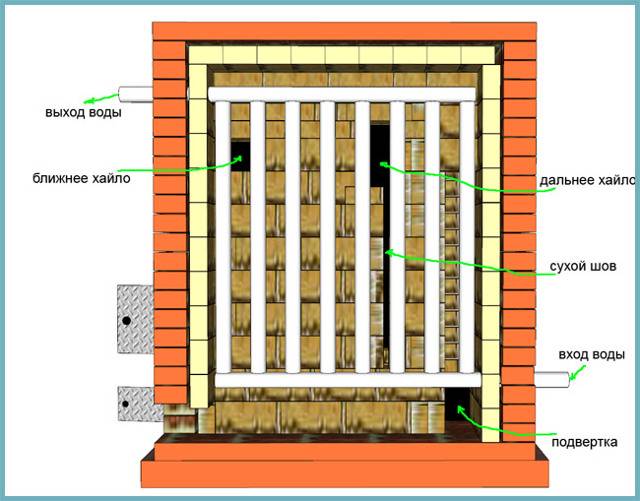

Теплообменник (змеевик) — основной элемент печки. Его устанавливают в топливную часть печки, и там к нему подключают всю систему водяного отопления.

К достоинствам печи с водяным контуром можно отнести следующие особенности:

  • В первую очередь для такой печи не нужно приобретать дорогостоящие агрегаты и комплектующие.
  • Правильно выстроенная печь прослужит вам длительный срок, не требуя дорогостоящего ремонта. Иногда, возможно, нужен будет лишь небольшой косметический.
  • Печку можно создать любого дизайна: форма, размеры, декорирование — всё это на ваш вкус и финансовые возможности.
  • Если сравнить печку, оборудованную водяным контуром и твердотопливный котёл, то с помощью первой происходит обогрев не только теплоносителя, но и дымовых отводов.
  • Змеевиком можно оснастить уже построенную печку. Его можно вставить и в варочную печку.

Недостатки у такого рода отопления тоже имеются.

  • Когда теплообменник вставляют в топливную часть, драгоценное пространство последнего сильно уменьшается. Проблема решаема, если теплообменник встраивается в печь на этапе её строительства. Просто эту часть необходимо увеличить. Ну а если его вставляют в уже выстроенное сооружение, то другого выхода нет, кроме как неполного закладывания топлива, а частями.
  • С такой печкой повышается пожароопасность. В печке и камине горит открытый огонь, плюс ко всему зачастую рядом хранятся запасные дрова. Не оставляйте без присмотра этот агрегат.
  • Если печь будет эксплуатироваться неправильно, то попадание в помещения дома угарного газа может привести к весьма печальным последствиям.

Достоинства и недостатки водяной печи отопления

Водяные печи отопления обладают следующими достоинствами:

  1. Полная энергонезависимость – для открытой и комбинированной схемы;
  2. Повышенный КПД по сравнению с традиционными печами;
  3. Привлекательный внешний вид заводских моделей, оригинальная конфигурация в качестве камина;
  4. Более равномерное распределение тепла по отдельным помещением посредством жидкого теплоносителя;
  5. Многофункциональность – возможность приготовления пищи, нагрева воды.

Наряду с преимуществами печи водяного отопления имеют весомые недостатки:

  1. Ручное обслуживание печи – загрузка топлива, чистка от золы и сажи;
  2. Циклический режим работы, при этом практически отсутствует регулировка температурного режима;
  3. Высокая пожароопасность;
  4. Возможность попадания в помещения угарного газа;
  5. Крупные габариты кирпичных печей, необходимость сооружения фундамента;
  6. Наличие горячих поверхностей у металлических печей.

Особенности конструкции печи

Традиционные кирпичные печи имеют достаточно простую конструкцию. Однако кажущаяся на первый взгляд простота позволяет добиваться очень высоких показателей производительнос ти и эффективности.

Главными элементами корпуса кирпичной печи являются топливник и дымоход. Варочные печи дополнительно комплектуются плитами и/или духовками, также возможна установка бака для подогрева воды.

Схема русской печи

Топливник – это главная часть печного агрегата. Именно в топливник загружаются дрова или другое используемое для обогрева топливо. Топливник может иметь самые разнообразные размеры. При определении подходящих габаритов нужно учитывать несколько важных факторов, таких как:

  • вид используемого топлива. Если вы будете топить печь дровами, сделайте топливник высотой 50-100 см;
  • требуемая производительнос ть;
  • необходимый объем.

Для обустройства топливника используйте огнеупорный кирпич. Толщина стенок рассматриваемой конструкции не может быть меньше половины кирпича.

Дымоход также относится к числу главных элементов любой отопительной печи. Дымоход предназначен для отведения топочных газов с различными вредными включениями, образующимися в процессе работы печи.

Правила устройства печной трубы из кирпича

На стадии проектирования дымохода старайтесь продумывать все так, чтобы его конструкция имела минимальное число изгибов и поворотов. В идеале дымоход должен быть полностью вертикальным. Любого рода изгибы приведут к ухудшению тяги и снижению эффективности обогрева помещения.

К числу важных элементов конструкции кирпичной печи относится камера зольника. В этом отсеке будет собираться зола. Также через зольник обеспечивается подача воздуха внутрь агрегата, к топливу. Зольниковая камера обустраивается под решеткой колосника и снабжается собственной дверцей. Традиционно высота зольника составляет 3 кирпича.

Плюсы и минусы различных теплообменников

Установка бака внутрь кирпичной печи практикуется мастерами десятками лет. Это проверенный и надежный способ, позволяющий постоянно нагревать воду и даже организовать ее естественную циркуляцию, только потребуется проложить трубы большого диаметра (около 50 мм) с соблюдением уклонов. Правильно сделанный бак-котел очень редко прогорает, потому что вмещает большой объем теплоносителя, который его охлаждает.

Недостаток варианта – значительные размеры емкости. Она влезет лишь в отопитель, сложенный из кирпича, а в металлических буржуйках слишком мало места. В отличие от бака, размеры и форму регистра из стальных труб можно менять и встраивать в любую печку, но тут возникают другие проблемы:

  1. При установке внутрь топливника змеевик постоянно подвергается воздействию высоких температур (в пике до 1000 °С) и конденсата с сажей, а потому прослужит 4—6 лет, после чего прогорит. Нержавеющие либо жаропрочные трубы продержатся дольше – до 10 лет.
  2. Более надежный способ — вмонтировать водяной контур внутрь дымоходного канала, где температура ниже. Но тогда упадет интенсивность нагрева и для организации нормального отопления теплообменник придется увеличить в размерах. Получается замкнутый круг.
  3. Циркуляция теплоносителя внутри регистра должна быть безостановочной. Иначе вода закипит, превратится в пар, а он своим давлением разорвет трубопровод в слабом месте – где-нибудь на стыке. Значит, организовать самотек нереально, а работу циркуляционного насоса придется подстраховать блоком бесперебойного питания на случай отключения электроэнергии.
  4. Вместительность металлических отопителей сильно ограничена, так что вставить туда добротный теплообменник не получится. Практика показывает, что стальная заводская печь с водяным контуром может обслужить не больше 2 радиаторов общей мощностью до 4 кВт.

Разновидности сварных регистров

Экономайзер (слева) и обычный бачок для монтажа на дымоход (справа)

Самоварный теплообменник (экономайзер) лишен всех перечисленных недостатков. Он представляет собой водяную рубашку для дымоходной трубы и отнимает теплоту отходящих газов. А их температура в печах, функционирующих на дровах или отработке, достигает 300 °С. Такое решение зачастую используется в банных отопителях, чтобы греть воду для помывки. Комбинированный вариант – бак, сквозь который пропущена дымоходная труба.

Идею с экономайзером по понятным причинам нельзя реализовать на кирпичной печке. Но для Булерьяна, Бренерана или другой стальной буржуйки независимо от ее размеров такой вариант хорошо подойдет. И последний, самый эффективный метод – устройство водяной рубашки вокруг корпуса обогревателя. По сути, она превращает любую металлическую печь или камин в отопительный котел. Одна беда – вариант довольно сложен в исполнении.

Железная печка конструкции Бутакова с конвекционным кожухом и водяным контуром на задней стенке топливника

Оригинальная конструкция наружного теплообменника с импровизированным экономайзером продемонстрирована на видео:

Водяное отопление на дровах

Это более сложно организованная система является пиролизным котлом. состоящим из двух отделений. В нижнем происходит сгорание дров, а в верхнем происходит циркуляция газа, образующегося из-за горения. Благодаря схеме, по которой газ попадает в дымоход не сразу. его эффективность возрастает, а для длительного горения требуется меньшее количество дров .

Вокруг котла располагаются толстые трубы, по которым идет вода, нагретая от него. Учитывайте то, что для котла подобного типа подходят только сухие дрова, поэтому у вас дома всегда должен быть их хороший запас .

Также существуют системы, использующие для отопления горячий воздух, вместо воды. Он, проходя через контур, передается в воздушное пространство дома. Холодный же воздух, опускаясь вниз снова попадает в котел для дальнейшего нагревания .

Положительные и отрицательные моменты печного отопления в частном доме

Какие недостатки?

К отрицательным моментам можно отнести:

  • Достаточно долгое нагревание печи, а значит — и помещений. Это происходит из-за длительного прогревания стенок и теплоносителя в системе.
  • Не очень высокийКПД кирпичного строения. Чтобы его увеличить, приходится устраивать более высокий дымоход, делать его лабиринтного типа, чтобы тепло дольше оставалось внутри конструкции.
  • Кирпичная печь занимает достаточно большую площадь, но только при таких масштабах она способна обогреть несколько комнат одновременно.
  • В отличие от отопления природным газом печь должна на протяжении всей ее топки находиться под присмотром, так как кирпичные варианты требуют постоянного добавления топлива. Чугунные печи длительного горения являются исключением, так как закладка дров производится один раз за сеанс топки.

Есть у печного отопления немало и положительных качеств, которые часто бывают решающими в выборе именно его для устройства в частном доме.

Простые правила эффективного теплообменника

Принцип работы печного отопления.

Если в доме есть готовая кирпичная печь, то организация водяного отопления своими руками – довольно несложная задача. Для этого достаточно поместить в топку самодельный котел в виде змеевика или любой другой формы. Главное, что необходимо учитывать при этом:

  • Перепад высоты между выходом жидкости из теплообменника и входом в него;
  • Необходимо обеспечить максимально возможную площадь его поверхности;
  • Теплообменник не должен мешать загрузке и горению топлива.

Если же сооружается печь своими руками, то котел для кирпичной печи можно сделать максимально эффективным. Для этого необходимо соблюсти несколько важных условий:

  • Продукты сгорания должны выходить из дымохода максимально холодными;
  • Большая теплоотдача печных газов внутри печи повышает ее КПД;
  • Теплообменник лучше всего помещать в дымоходе, а не в топке.

Возможно, эти правила покажутся несколько странными, ведь по логике лучше всего теплообменник должен нагреваться на открытом пламени топки. Однако необходимо учитывать и другие процессы, происходящие в печи. С точки зрения физики, пламя – это сгорающие частицы топлива. И если мы будем отбирать у этих частиц тепло, тогда они не будут сгорать полностью, что снизит полезность печи.

Схема подключение котла к отопительной системе.

Кроме того, для лучшего нагрева теплоноситель должен двигаться навстречу потоку тепла. Только таким образом сохраняется разница температур между разными частями теплоносителя, повышая эффективность нагрева и обеспечивая лучшую его циркуляцию внутри системы.

Еще одним плюсом такого расположения нагревательного бака является то, что на нем образуется меньше конденсата, что способствует отсутствию коррозии.

Зачем использовать печь с котлом

Печное отопление является достаточно экономичным и очень популярным в населенных пунктах, где отсутствует газ.

Однако оно обладает одним серьезным недостатком – комнаты обогреваются неравномерно, в результате чего возникают следующие проблемы:

  • Отдаленные помещения могут оставаться холодными, если их дополнительно не обогревать электрическими обогревателями, что требует дополнительных финансовых затрат .
  • Так как отсутствует тепловая завеса, которую создают радиаторы отопления, окна постоянно запотевают и даже покрываются изморозью .

Чтобы решить эту проблему, совершенно не обязательно приобретать котел отопления. Можно просто оборудовать существующую печь теплообменником, от которого выполнить разводку по комнатам. Все это можно сделать даже своими руками, без помощи специалистов.

Принципы функционирования отопления

Отопление на основе печи с водяным контуром работает по принципу теплообмена. В топке печи от горячего воздуха нагревается вода, находящаяся в контуре. Она поднимается вверх по трубе и направляется в отопительную систему. Попадая в радиаторы (батареи), теплоноситель отдает свою тепловую энергию, а охлажденная жидкость обратно поступает в печной контур. Так обеспечивается замкнутый цикл системы.

Выделяется 2 основных типа данного отопления:

  1. Самотечная система. В соответствии с физическими законами, нагретая вода поднимается вверх и самостоятельно устремляется в отопительную разводку, освобождая место для уже охлажденной жидкости. Такая система способна хорошо функционировать при небольшом количестве радиаторов и малой общей длине трубопровода.
  2. Принудительная система. В радиаторах и по мере продвижения по трубам водный поток испытывает значительное сопротивление, что тормозит его. В разветвленных и достаточно длинных системах собственного давления часто оказывается недостаточно, а потому приходится к обеспечению принудительного движения теплоносителя. Для этого устанавливается электрический насос (чаще всего в обратной трубе).

Конструктивные особенности печи

Печь для водяного отопления отличается от обычной тем, что в нее встраивается водяной контур (теплообменник). Он содержит 2 патрубка: сверху — для подачи горячей воды в систему, снизу — для подключения обратной трубы с охлажденной жидкостью. Печь своим устройством должна обеспечить разогрев теплоносителя, проходящего по трубам.

Эффективность работы печи обеспечивается правильным выбором конструкции контура и места его расположения, с учетом следующих особенностей:

  1. Конструкция. Печной теплообменник может изготавливаться из листового металла в форме емкостей (котлов), круглых или профильных металлических труб, сложных металлических конструкций (например, отопительная батарея).
  2. Материал. Водяной контур изготавливается только из металла. По прочности и коррозионной стойкости идеально подходит чугун, но он сложен в обработке. Чаще всего используются стальные трубы или листы. Нельзя использовать в топке печи медь, т.к. ее температура плавления менее 1100ºС, а кратковременный разогрев в печи на дровах возможен до 1200ºС.
  3. Размеры. Объем и протяженность контура должны обеспечивать горячей водой всю отопительную систему, с учетом постепенного ее охлаждения в каждом радиаторе. Точный расчет размеров теплообменника провести достаточно сложно, а потому этот процесс доверяется специалистам. Оценить размеры можно по необходимой мощности системы отопления. Практика показывает, что достаточная мощность обогрева составляет 1,1-1,3 кВт на каждые 10 м² площади помещения при стандартных потолках (высота 2,7-2,8 м). Теплообменник же в среднем отдает 6-8 кВт энергии с каждого своего 1 м² площади.

Также важно расположение контура в печи:

  1. Самый эффективный разогрев теплоносителя обеспечивается при размещении контура непосредственно в топочной камере. Такой вариант монтируется при возведении новой печи или капитальной реконструкции с полной разборкой.
  2. Для повышения долговечности теплообменника его можно отделить от топки тонкой перегородкой с хорошей теплопроводностью. В этом случае устраняется прямой контакт с открытым пламенем, и снижаются требования к материалу обменника. В таком случае для разогрева потребуется больше тепловой энергии.
  3. Можно использовать значительную тепловую энергию отводящегося дыма. Установка контура в системе дымохода позволяет устранить необходимость уменьшения полезного объема топочной камеры.

Для обустройства водяного отопления используются печи разного типа. В частных домахпопулярны кирпичные печи с встроенным водяным контуром. В небольших домах можно использовать пиролизные печи длительного горения. В наше время можно просто установить покупную, готовую печь с водяным контуром.

Популярные модели печей

Наибольшей популярностью у населения являются печи производителей:

  • финской компании — Helo, Kastor и Harvia;
  • чешской — ABX;
  • немецкой — Schmid;
  • итальянских — EdilKamin, La-Nordica.

По стилю и качеству их продукция вне конкуренции, но высокая цена делает товар не для всех доступным.

Отечественные компании предлагают печи по более низкой стоимости. Наиболее приближенные к зарубежному уровню печи производителей:

  • Термофор
  • Ермак
  • Вулкан

EdilKamin — производитель с более чем 40 летней историей. Его продукция отличается функциональностью и простотой в эксплуатации. Выпускаются печи в разных цветовых решениях. Некоторые модели имеют керамическую облицовку. Внутренние узлы выполнены из легированной стали, а основание и корпус из чугуна. В некоторых моделях встроена система терморегуляции.

La-Nordica— выпускает отопительно-варочные агрегаты, модели которых оснащены духовым шкафом, с изящным дизайном и КПД 80%.

Особенности

Сама кирпичная печь с отопительным контуром может иметь различную конструкцию, теплообменник можно встроить практически в любую печь. Однако, при этом необходимо учитывать особенность эксплуатации таких печей в частных домах.

Печи, в которые вмонтированы котлы или теплообменники, расположенные в топке, нельзя эксплуатировать без активно работающего отопительного контура, поэтому в жаркое время года топить их будет невозможно — в доме будет жарко и душно.

  • Некоторые домовладельцы считают, что можно решить эту проблему двумя путями:
  • перекрыть циркуляцию теплоносителя;
  • слить воду из батарей.

Делать этого категорически нельзя! В первом случае вода в котле перегреется, и он взорвется, разрушив кладку. Во втором — сталь теплообменника прогорит, ведь температура в топке печи при горении дров может превышать 1000 градусов.

  • Выйти из этой ситуации можно сделать двумя способами:
  • Сделать в печи две топки, «зимнюю», нагревающую котел и тело печи, и «летнюю» — нагревающую варочную панель, но позволяющее сохранить температуру в тепловом контуре в разумных пределах. Топить «летнюю» топку в частном доме можно в любое время года. Дымовые каналы обеих топок выводят в общий дымоход и перекрывают задвижками.
  • Разместить теплообменник в отдельных дымовых каналах. Летом движение дымовых газов по ним перекрывают задвижками. Такая конструкция имеет более низкий КПД водяного контура, но она более долговечна, безопасна и универсальна.

При летней эксплуатации печи с водяным контуром не перекрывайте циркуляцию воды и не сливайте теплоноситель! Это может привести к повреждению печи или теплового контура!

Принцип работы колпаковой печи

Колпаковая печь Кузнецова (в народе именуемая «Кузнецовка») получила название в честь своего создателя – И.В. Кузнецова, который занялся разработкой новой схемы отопления еще в начале 60-х годов прошлого столетия. Уникальная технология «свободного движения горячих газов» сразу же получила признание и стала пользоваться большой популярностью во всем мире.

Колпаковая печь Кузнецова: принцип работы

Особенность «Кузнецовки» заключается в том, что нагретые газы проходят и циркулируют по трубе благодаря собственной силе тяжести, в отличие от «принудительного» движения по дымоходу. Все мы знаем из уроков физики, что теплый воздух поднимается вверх, вытесняя холодный. Но, в отличие от канальных прототипов, здесь тепло не выходит из трубы, а собирается под колпаком. Постепенно он там остывает, и его вытесняют порывы борее горячего воздуха, поднимающиеся вверх.

Основным отличием канальной печи от колпаковой считается принцип движения горячего газа. В первой – дым как-бы вытягивается по трубе вверх, а в колпаковой – выталкивается. Сам колпак может служить емкостью для нагрева воды, приготовления пищи, сушилки и т.д. Таким образом, колпаковая печь может выполнять двойную функцию.

Печь «Кузнецовка»

То есть по функциональной характеристике, «кузнецовки» можно разделиться на:

  • банные печи;
  • печи для приготовления еды (хлебные, варочные, под казан, барбекю, гриль и т.д.);
  • камин;
  • печи для отопления;
  • комбинированный тип.

Самыми распространенными являются именно комбинированные типы с возможностью приготовления еды и обогревом всего дома. Несмотря на возможность вариации стиля и формы, принцип действия колпаковой печи остается неизменным.

Схема движения газов в печи

Чтобы легче было понять основной принцип работы печи Кузнецова, представьте костер, разожженный на открытом воздухе. Из-за неограниченного доступа воздуха к огню, костер дает небольшое тепло. А теперь попробуем этот костер накрыть металлическим колпаком, оставив небольшой просвет снизу, чтобы совсем не загасить пламя. Горячий воздух пойдет вверх, нагревая стенки. Постепенно охлаждаясь, воздух начнет опускать к оставленному проему в то время, как его место занимает новая порция горячего воздуха. Это и есть принцип свободного движения горячих газов, который И.В. Кузнецов успешно применил в своей разработке.

Особенности конструкции

Сегодня в Сети можно найти более 150 разновидностей конструкции, но какой бы формы, стиля исполнения они ни были, все печи построены по одной методике. Конструктор, создавая схему кладки колпаковой печи, ставил перед собой две задачи: продуктивность и эффективность отопительной системы.

Возвести такую конструкцию не так-то просто. Необходимо четко придерживаться разработанной Кузнецовым И.В. порядовки

Изобретатель большую роль и внимание уделяет расположению внутренних каналов колпаковой печи

Колпак представляет собой отдельную камеру для задержки нагретого газа, что способствует экономии топлива и повышению КПД работы печи.

Стандартная конструкция «кузнецовки» предполагает наличие двух колпаков. Нижний объединен с топочной камерой, а второй колпак находится в верхней части печи. Задача первого колпака – разделить газы на холодные и горячие потоки. Именно это выгодно отличает колпаковую печь от канальной, где нагретый воздух, под действием тяги, свободно выходит наружу. Здесь же, горячий поток газа, выходящий из топки, стремится вверх, где задерживается под первым колпаком и долго аккумулирует тепло.

Дальше, поток стремится через проход во вторую камеру, где тоже задерживается под вторым потолком, так как проход находится у основания. Вследствие этого, горячий воздух, прежде, чем выйти по дымоходу, долго аккумулирует тепло в печи. Это дает высокий КПД – до 95 %. Если сравнить с эффективностью работы традиционной русской печи (канальной), то это больше на 45-50%.

Кроме свободного движения газа, колпаковая печь предполагает и механическое управление потоками. Для этого в конструкции устанавливаются задвижки. Они, по мере необходимости, могут задерживать и перенаправлять горячие потоки. «Летняя» задвижка предназначена для теплого времени года, когда печь используется в качестве варочной поверхности для приготовления еды. Открыв летнюю задвижку, поток горячего воздуха устремится вверх по дымоходу, не заходя под второй колпак.

Колпаковая печь для отопления дома

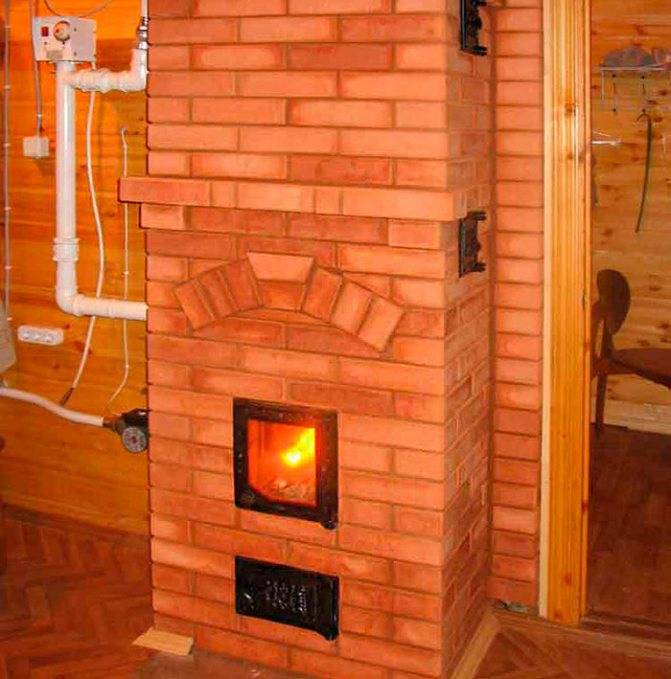

Печь с водяным контуром для отопления дома

Вода в системе циркуляции может перемещаться естественным путем за счет создания уклона трубопровода и различия плотности жидкости в подогретом и охлажденном состояниях. Способ дает возможность печи работать автономно. Для принудительной подачи теплоносителя необходим электрический насос. Он улучшает процесс теплообмена, поскольку вода может перемещаться по трубопроводу с большей скоростью. Правильная установка системы при естественной ее подаче позволяет создавать режим циркуляции, близкий к принудительному. Для этого уклон основного трубопровода составляет 4о, а расстояние между патрубками — 1,5 м. После выхода из регистра размещают трубу, называемую коллектором разгона.

Оптимальным вариантом является система комбинированной подачи теплоносителя. При необходимости увеличения процесса теплообмена и при разогреве печи применяется принудительный режим, а в остальных случаях — естественный.
