Печь профессора Бутакова своими руками: инструкция, схема, фото

Достоинства и недостатки

Итак, о преимуществах этого типа отопительных агрегатов многое мы уже сказали. Это на самом деле экономичные и эффективно работающие отопительные печи. Но, к сожалению, не все проблемы с их помощью решаются. Что же можно отнести к недостаткам?

Начнем с того, что если по каким-то причинам печь была отключена, то она быстро остывает.
При установке печи Бутакова своими руками, обязательно предъявляйте повышенные требования к дымоходу. Он должен соответствовать всем предъявляемым правилам пожарной безопасности, быть без лишних отводов и обязательно утепленным.
При работе агрегата внешний стальной кожух сильно разогревается.

И все же хотелось бы еще раз напомнить вам о плюсах:

Достаточно высокий КПД.
Быстрый нагрев помещений, к тому же равномерный.
Установить печь не проблема, сделать это можно достаточно быстро.
Достаточно широкий диапазон мощностей: от 7 до 55 кВт.

Кстати, мощностные характеристики печки стали эквивалентом модельного ряда.

Модельный ряд

Конструкция печи

Отопительное устройство Бутакова устроено очень просто. Агрегат состоит из следующих элементов:

зольник для сбора продуктов распада при горении;
воздухоотводная труба;
двухкамерный топливник: одно отделение предусмотрено для подключения к газу, второе – для дожига топлива;
колосник в виде заслонки;
дымовой канал.

Трубы проходят по краю обеих сторон печи, расположены в два ряда, смыкаются и перекрещиваются в верхней ее части. Благодаря такой конструкции пол хорошо прогревается при перемещении холодного воздуха по трубам, расположенным в зоне горения. За счет них же увеличивается площадь нагрева и не происходит прогорания стенок печи. Благодаря специальным жиклерам с горячим воздухом внутри, расположенным вверху топки, вторичный газ сжигается в полном объеме. Это еще раз подтверждает экономичность устройства: топливо прогорает целиком, а тепло долго удерживается внутри помещения.

Установка и подключение

Монтировать печку просто, но важно правильно расположить ее в помещении. Для этого следует выполнить простые рекомендации:

при переноске и установке отопителя помните, что печь тяжелая;
при выборе места не следует устанавливать печь в узком коридоре и других участках, где она будет мешать свободному проходу;
не рекомендуется устанавливать ее в жилом помещении. Лучшим местом будет кухня или отдельная ниша в коридоре или прихожей;
наименьшее расстояние до стены от самоделки не менее 1250 мм, минимальный зазор между потолком и верхней частью печи – 1200 мм;
если приходится устанавливать печь у деревянной стены, расстояние до нее минимум 500 мм и она должна быть закрыта дополнительной защитой от деформаций от нагрева;
если отопитель установлен в здании со стенами из огнеупорных материалов, зазор можно уменьшить до 350 мм;
для установки печи рекомендовано изготовление бетонного фундамента, если она ставится на огнеопасный пол. Дополнительно его закрывают листом негорючего материала и зазор между полом и отсеком для сбора золы должен быть минимум 140 мм.

Если печь необходимо закрепить к фундаменту, то при изготовлении потребуется приварить на основании отрезки уголка с отверстиями и зафиксировать ее на саморезах или анкерами.

При подключении к дымоходу требуется выполнить основные инструкции:

если труба выводится сразу вертикально через перекрытия на крышу — минимальное расстояние от низа печи до верхнего отрезка дымохода 5000 мм;
используя гофрированную трубу для вытяжки, ее необходимо закрепить на хомутах с растяжками в местах поворота;
при прохождении трубой перекрытий и крыши, эти места важно надежно заизолировать от потерь тепла и прохода воды. Конденсат в таких котлах не образовывается. Его незначительный слой стекает в топку и испаряется

В качестве изоляторов можно использовать промышленные гильзы или плотно обмотать вытяжку минватой или заполнив полость пеноизолом.

Его незначительный слой стекает в топку и испаряется. В качестве изоляторов можно использовать промышленные гильзы или плотно обмотать вытяжку минватой или заполнив полость пеноизолом.

После того, как сделана и установлена печь профессора Бутакова своими руками требуется выполнить ее пробный розжиг. Убедившись в достаточной тяге, закладываем в топку дрова. Их укладываем плотно, но не закрываем верхнюю полость полностью. Шибер открыт, разжигаем печь.

Убедившись, что пламя набрало силу, можно прикрыть шиберную заслонку. При этом начинается постепенное тление дров и выделение тепла через трубы конвекции. Сначала из труб может выходить дым, не стоит этого пугаться. Это выгорает масло из полости трубы.

Для более наглядного пособия, как сделать печь Бутакова своими руками, схема и чертеж не могут дать полной информации. Помогут в этом видеоролики с инструкцией пошагового изготовления печи.

Работа непростая, потребущая затрат времени и средств на покупку материалов. Но сделав такую печь своими руками, вы получите не только опыт выполнения сложной работы, но и надежную и экономную печку для вашего помещения, которая прослужит долгое время.

Организация тепла для загородного дома и для дачи может стать непростым делом.

Раньше единственным выходом было нанять специального печника, чтобы он выложил добротную печь, сегодня же многие владельцы предпочитают покупать готовые железные варианты печей.

Они легко прогревают дом и не требуют специальных умений в монтаже и использовании. Много положительных отзывов можно прочитать о печах Бутакова – это одна из наиболее востребованных на российском рынке фирм.

Достоинства и недостатки

Среди плюсов можно отметить следующие моменты:

Благодаря своему объему удлиненный ящик для золы не требует частой очистки.
Конвективные трубы находятся на определенном расстоянии от пола.
Приемлемая цена. Устройство отличается невысокой стоимостью, поскольку обладает простой конструкцией и изобретено давно без применения дорогих материалов.
Устройство не габаритное, но вместительное.
Поверхность печи может служить для приготовления пищи или нагрева воды.
Конструкция прочная, чему также способствует используемый материал. Система имеет длительный срок эксплуатации, не нуждается в частом и тщательном уходе. Главное – вовремя убирать золу. Для этого в печи Бутакова установлен специальный контейнер. Можно не дожидаться прогорания топлива, а убирать золу прямо во время функционирования.
Агрегат способен отопить помещение площадью до 1500 кв. метров.
Печь работает на любом топливе: угле, дровах, торфе, пеллетах, остатках картона, прессованной бумаге и т. д.
Устройство отличается экологичностью и пожаробезопасностью.
Обладает привлекательным внешним видом.
Монтаж производится быстро, особых навыков не требуется.

Как и у любой другой конструкции, у печи Бутакова имеются свои недостатки, среди которых выделяют следующее:

стальной кожух моментально нагревается; соответственно, при соприкосновении с ним можно обжечься;
если печь не включена, устройство быстро остывает, а в помещении становится холодно.

Виды моделей

По объемам и мощности печи Бутакова делятся на следующие виды:

«Гимназист»: наиболее «слабая» модель — имеет мощность всего в 6 кВт и способен отопить не более 100 куб. метров воздуха.
«Студент»: мощность возрастает до 9 кВт, объем воздуха – до 150 куб. метров.
«Инженер»: предполагает обогрев не более 250 куб, метров при мощности в 15 кВт.
«Доцент»: располагает мощность в 25 кВт, которая справляется с 500 куб. метрами.
«Профессор»: самый мощный вариант. Имеет мощность в 40 кВт и 1000 куб. метров.

В остальном они имеют схожие конструкции и могут быть использованы для отопления помещений разных размеров, гаражей, производственных складов и теплиц.

Детальная инструкция по отоплению гаража представлена в этой статье: https://teplo.guru/sistemy/otoplenie-garazha-svoimi-rukami.html

Особенности печки Бутакова

Любой вид печи Бутакова имеет свои особенности, однако в каждой из них используется технология, благодаря которой получаются достаточно высокие характеристики. В подобных конструкциях воздух, который забирается из окружающей среды, будет прогреваться в конвективной части. Экономичный расход топлива в таком случае может быть обеспечен отсутствием полноценного процесса горения. Приток воздуха ограничен, поэтому есть возможность поддерживать интенсивное тление топлива.

Топливо, которое распадается в результате тления, через углубления в нижней части топливника будет попадать в зольник. Элементы с трубками и будут составлять основу устройства любой из печек Бутакова. К дополнительным деталям можно отнести:

Колосник – заслонка, которая будет разделять зольник и топливник.
Шибер – заслонка на выходе газов дыма.
Щитки для направления газа. Элементы монтируются в углублениях для выхода нагретого воздуха.
Дымоходная конструкция.

Экономичность подобной конструкции обеспечивается благодаря таким факторам:

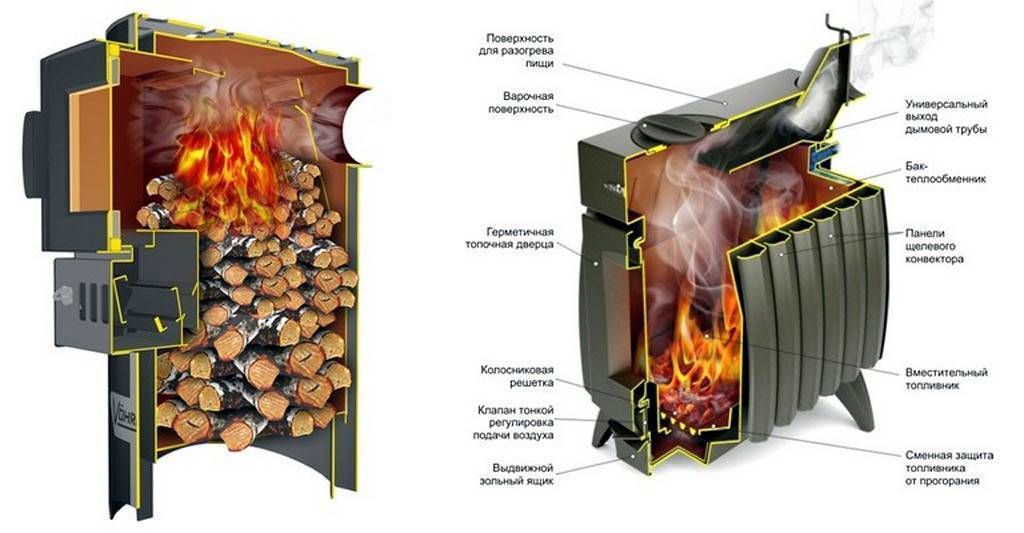

Устройство печи и ее составные элементы

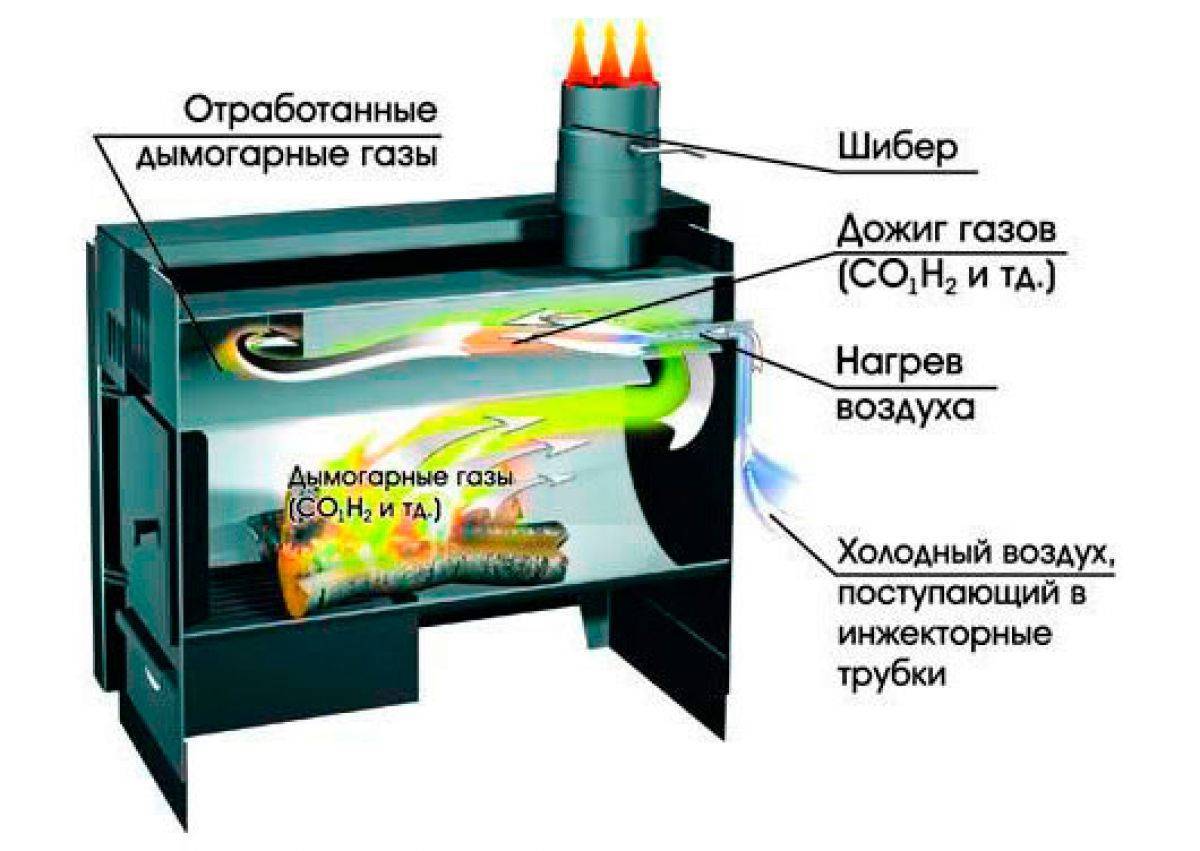

Топливник будет состоять из нескольких зон – горения и дожога. Подобное устройство позволяет по максимуму использовать топливо и избегать появления копоти и сажи в газах дыма.
Стены печи Бутакова принимают активное участие в конвективном обмене и обогревают комнату вместе с выходящим из печки нагретым воздухом.
Регулировка мощности воздушного потока с помощью щитков для направления дает возможность быстро прогреть любую комнату, после чего снизить интенсивность отопления для исключения перерасхода топлива.

Чтобы обеспечить нормальный режим функционирования печи для бани или частного дома, нужно смонтировать дымоходную конструкцию высотой минимум 5 м. Устройство не должно иметь колен, в том числе и в месте фиксации дымохода с выходным углублением.

Модельный ряд

Весь модельный ряд печей Бутакова имеет красивый дизайн, который подойдет практически к любому интерьеру.

Гимназист

Модель «Гимназист»

Отличительной особенностью этой модели является то, что она именно отопительно-варочная. В верхней части корпуса установлена специальная варочная плита (модификации «Гимназист-2»(с варочной плитой и общим весом 49 кг и мощностью 8 кВт) и «Гимназист-3»(с варочным кружком и общим весом 34 кг)), которая отсутствует у других моделей. Однако отсутствие варочных плит не говорит о том, что другие модели нельзя использовать для приготовления пищи и кипячения воды.

Выход дымохода находиться в верхней части корпуса, что позволяет сэкономить пространство в помещении. Однако у такой конструкции есть существенные недостатки: конденсат и сажа опускаются прямо в печь;

неудобно прочищать дымоход, т.к. каждый раз приходиться вынимать его из печи, что достаточно проблематично.

В модификации «Гимназист-1» реализована конструкция без варочной плиты.

Характеристики:

Мощность — 5 кВт
КПД — 85%
Размер отапливаемого помещения — 50-100 м³
Вес — 34 кг
Размеры — 400х500х500 мм
Толщина стенок — 2,5 мм
Объем топки — 60 л
Диаметр дымоходной трубы — 115 мм
Стоимость в зависимости от модификации — от 4800 до 6800 руб.

Модель «Студент».

Студент

Одна из самых распространенных моделей, идеально подойдет для дач и небольших частных домов, а также для хорошо утепленных частных домов большего размера. Отопительная печь профессора Бутакова Студент обладает увеличенным диаметром труб, а также меньшей толщиной их стенок, что позволяет увеличить теплообмен, т.к. «живое» сечение для движения воздуха по трубам увеличивается в этом случае с 35% до 70%.

Выход дымохода находиться в задней части корпуса и крепится через тройник. Такое конструктивное решение позволяет осуществлять чистку дымохода, не отсоединяя его от печи. Для начала очистки необходимо только отсоединить съемное дно тройника. К тому же конденсат и сажа осыпаются в тройник, а не в саму печь, как у «Гимназиста». Тройник оснащен задвижкой, благодаря которой можно регулировать тягу. Дно тройника снабжено специальным штуцером для удаления конденсата.

Характеристики:

Мощность — 9 кВт
КПД — 85%
Размер отапливаемого помещения — 150 м³
Вес — 57 кг
Размеры — 370х545х650 мм
Объем топки — 74 л
Диаметр дымоходной трубы — 120 мм

Существует 3 модификации этой модели:

дровяная с металлической дверцей, цена — 11900 руб;
угольная с металлической дверцей, цена — 12800 руб;
с чугунной дверцей со встроенным стеклом, цена — 13900 руб.

Инженер

Модель «Инженер»

Является самой популярной моделью из всего модельного ряда, т.к. идеально подходит для частных домов и дач, а также для малых производственных помещений. Также, как у «Студента», конструкция «Инженера» состоит из увеличенных в диаметре конвективных труб с меньшей толщиной стенок, что также значительно увеличивает теплоотдачу печи.

Характеристики:

Мощность — 15 кВт
КПД — 85%
Размер отапливаемого помещения — 250 м³
Вес — 75 кг
Размеры — 440х645х800 мм
Объем топки — 120 л
Диаметр дымоходной трубы — 120 мм
Стоимость — дровяная: 16000 руб; угольная: 16700 руб; со стеклянной дверцей: 17700 руб.

Доцент

Модель «Доцент»

Данная модель в основном используется для отопления складских и производственных помещений, а также крупных частных домов.

Характеристики:

Мощность — 25 кВт
КПД — 85%
Размер отапливаемого помещения — 500 м³
Вес — 143 кг
Размеры — 570х800х1000 мм
Объем топки — 250 л
Диаметр дымоходной трубы — 150 мм
Стоимость — от 28000 руб

Профессор

Модель «Профессор»

Самая мощная печь из всего модельного ряда.

Характеристики:

Мощность — 40 кВт
КПД — 85%
Размер отапливаемого помещения — 1000 м³
Вес — 57 кг
Размеры — 670х1110х1250 мм
Диаметр дымоходной трубы — 200 мм
Стоимость в зависимости от модификации — от 32500 руб.

Печь “Студент”

Этот отопительный аппарат является лучшим вариантом для жилого помещения, так как имеет небольшие габариты, привлекательный внешний вид

, и способен обогревать помещение с большой площадью.Вес конструкции составляет 70 килограммов , топливный отсекравняется 60 литрам .

У традиционных агрегатов установлена двойная топочная дверь, наружная выступает в качестве защиты. Конструкция “Студент” обеспечена специальной дверцей из чугуна со смотровым окном, изготовленным из огнеупорного стекла . Следует отметить, что со временем окно почернеет, поэтому его можно не устанавливать.

Агрегат можно приобрести в готовом варианте с необходимыми комплектующими

. В зависимости от магазина, эта печка может стоить,примерно, 20 000 рублей .

Монтаж печи “Студент”

Конструкцию можно собрать своими руками, в несколько этапов

В первую очередь рекомендуется подготовить чертеж сборки или скачать готовый вариант в сети Интернет. Это облегчит работу.
Затем следует подготовить место для конструкции. Поверхность пола и стен нужно отделать огнеупорными материалами.
Определиться с участком выхода трубы . После чего сделать отверстие в перекрытии, которое покрывается негорючими материалами.
Затем агрегат устанавливается на подготовленную подставку .
При помощи герметика монтируются последовательно все трубы . Рекомендуется приобрести сэндвич-трубы, которые предотвращают образование конденсата и проникновение дыма в помещение.
Снаружи на трубе нужно сделать специальную «юбку».

Если конструкция Студент устанавливается на небольшом расстоянии от деревянных деталей и поверхностей

, то стены необходимо покрыть асбесто-картоном. Сверху рекомендуется закрепить оцинкованные листы.

Нужно аккуратно сделать отверстие для трубы в потолке. Оно должно быть на несколько сантиметров больше диаметра дымохода. Проделанную дырку также необходимо покрыть огнеупорными материалами, так как этот участок является опасным. Печь “Студент” не содержит водяного бака, но если необходима горячая вода в доме, то можно дополнительно купить необходимую емкость. Для этого нужно аккуратно соединить трубы, емкость и шибер. Все стыки необходимо тщательно герметизировать.

После того, как все комплектующие аппарата “Студент”

будут собраны, нужно проверить печь и разжечь ее. Следует отметить, что первый розжиг подразумеваетбольшое задымление в помещении , так как будут выгорать краски и различные масла. Поэтому первый запуск отопительного прибора рекомендуетсяпроводить на открытом воздухе . Если никаких дефектов не обнаружено, то можно устанавливать конструкцию “Студент” в помещение.

Из чего делать?

Разработаны несколько вариантов конструкций печи. Это может быть простая бочка, в которую дрова закладываются сверху и поступление воздуха перекрывается шиберной заслонкой. Больше времени потребуется для изготовления аналога промышленных образцов с системой конвекционных труб и отдельной камерой сгорания газов.

Самая простая и не сложная схема – это печь Бутакова из газового баллона. В этом варианте можно обойтись без конвекционных труб или выполнить 2-3 конвекционных вставки.

Мы разберем подробнее изготовление аналога промышленного образца прямоугольной формы и полной схемой конвекционных трубок и системой пиролизного долгого сжигания дров. Такая конструкция наиболее производительная и экономичная.

Но в процессе изготовления потребуется выполнить токарные и сверловочные работы. Снять размеры и угол загиба можно c труб с промышленного образца. От выбранного варианта и габаритов печи, зависит количество материала, необходимого для работы.

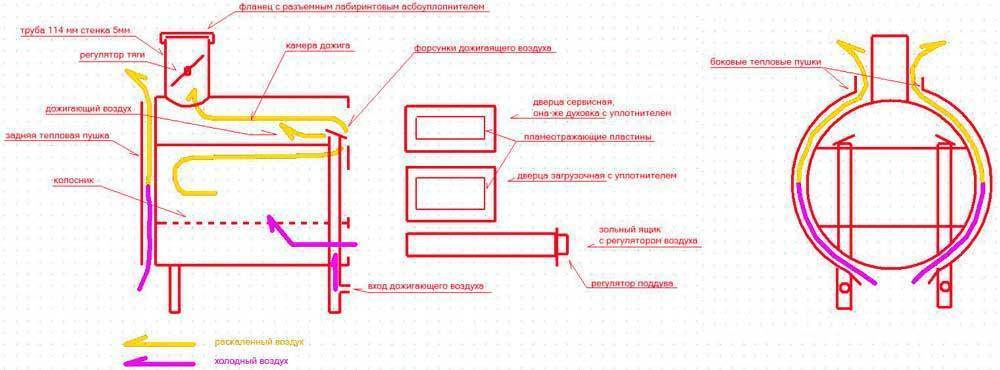

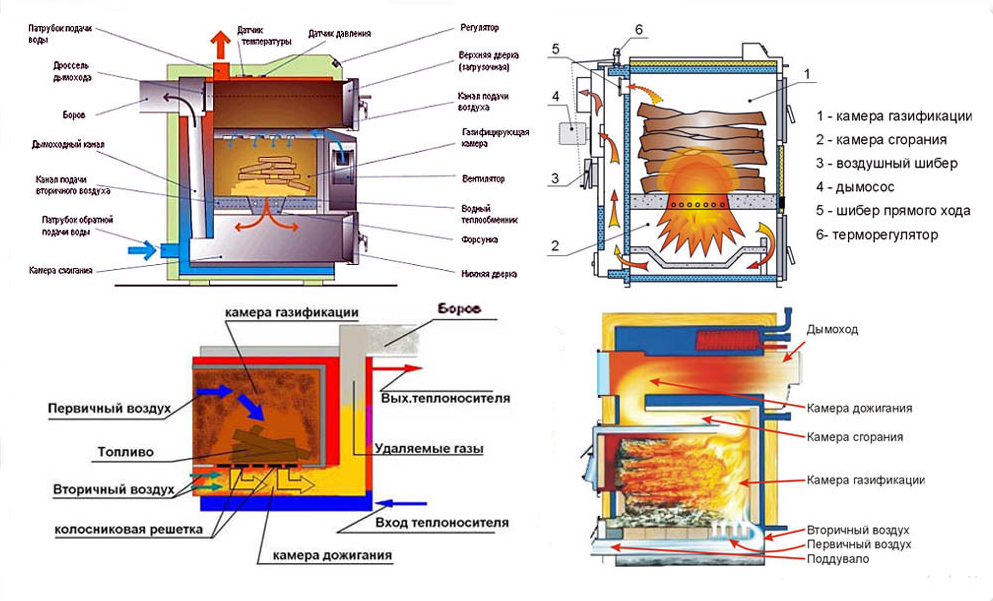

Руководство по сборке газогенераторной печи

Рассматриваемый агрегат собирается практически в той же последовательности, что и другие газогенераторные печи. Единственные различия заключаются в небольших конструктивных особенностях, о которых рассказывалось ранее. Помните о них в процессе сборки агрегата.

В основе самодельной печи Бутакова лежит обыкновенная металлическая бочка. Пошагово выполните приведенные рекомендации, и вы получите отличный агрегат для качественного, эффективного, безопасного и экономного обогрева.

Первый шаг. Срежьте верх бочки и выровняйте оставшиеся острые кромки. Резать удобнее всего болгаркой, загибать кромки – молотком. Острые кромки загните вниз.

Второй шаг. Вырежьте из стального листа круг диаметром на 1,5-2 см меньше диаметра бочки.

Третий шаг. Вырежьте в круге из предыдущего шага отверстие диаметром 10 см. Приварите к отверстию стальную трубу аналогичного диаметра.

Четвертый шаг. Приварите к низу круга с трубой отрезки швеллера. Отрезки должны быть установлены так, чтобы в будущем они свободно передвигались в пространстве бочки. В дальнейшем швеллеры будут придавливать загруженное топливо, и обеспечивать необходимые условия работы котла.

Пятый шаг. Установите на верх трубы заслонку. Для этого зафиксируйте вертикально шпильку с резьбой внутри трубы. Для фиксации используйте сварку. Вырежьте заслонку из стального листа.

Диаметр заслонки должен быть таким же, как диаметр трубы. Просверлите на краю вырезанной заслонки такое отверстие, чтобы установленная на шпильку заслонка закрывала трубу. Закрутите заслонку с помощью гайки.

В будущем с помощью этого простейшего элемента вы сможете контролировать объем воздуха, поступающего в топку, а, следовательно, и интенсивность работы печи.

Шестой шаг. При помощи молотка выровняйте бортик крышки с трубой. В данном случае края необходимо загнуть наружу, чтобы крышка плотно «садилась» на основание.

Седьмой шаг. Вооружитесь зубилом и сделайте в крышке отверстие диаметром порядка 10,3 см. Через это отверстие будет проходить труба, приваренная к блину на предыдущих этапах работы. Сливное отверстие в крышке заварите.

Восьмой шаг. Подготовьте основание для печи. Хорошо подойдет незаглубленная площадка из кирпича.

Девятый шаг. Вырежьте в верхней части корпуса печки отверстие диаметром 15 см. В это отверстие будет проходить труба дымохода. Длина дымовой трубы должна составлять примерно 1,5 длины корпуса.Приварите отрезок трубы к отверстию в верхней части корпуса агрегата.

Десятый шаг. Вырежьте небольшое отверстие квадратной формы в самой нижней части корпуса. Приварите к подготовленному отверстию дверцу. Через этот люк вы будете удалять золу. В сам люк можете вставить упоминавшийся ранее ящик (зольник), чтобы чистить печь было максимально удобно и просто.

Одиннадцатый шаг. Герметично заварите нижнюю часть дымовой трубы. Саму же трубу установите на ножки – так надежнее.

Двенадцатый шаг. Подсоедините печку к колену, предварительно приваренному к трубе дымохода, и зафиксируйте при помощи хомута. Под хомут рекомендуется уложить стеклоткань. Благодаря этому материалу будет обеспечена большая герметичность соединения.

Конструкция

В состав печи входят конвективные трубы, которые устанавливаются по схеме. В отличие от своих аналогов, печь Бутакова имеет большую теплоотдачу.

Аппарат состоит из простых деталей

зольника;
топливного отсека;
колосника;
дымохода;
трубы для циркуляции воздушного потока .

Для того чтобы использовать по максимуму тепловую энергию, топливный отсек изготавливается в форме параллелепипеда. Труба для этого отдела должна быть закреплена только вертикально. На трубе для циркуляции воздуха, на высоте 12 сантиметров от подножек нужно сделать горизонтальные срезы. Это необходимо для того, чтобы воздух поступал в генератор.

Также в печи должен быть зольник

, в котором собираются отходы горения. Одной закладки хватает, примерно, на 10 часов обогревания помещения. Также длительность работы зависит от определенноймодели отопительного агрегата .

Модельный ряд

Данные печи предназначены для индивидуального использования дома или в бане. Выделяют шесть основных моделей печного механизма:

Важно! Установки профессора Бутакова имеют одинаковый принцип работы. Отличаются только мощностью и размерами. Максимально допустимая мощность установки не должна превышать 55 кВт

Серийное производство направлено только на изготовление Студента, Инженера и печи Доцент. Для получения других моделей печей придётся оформлять индивидуальный заказ

Максимально допустимая мощность установки не должна превышать 55 кВт. Серийное производство направлено только на изготовление Студента, Инженера и печи Доцент. Для получения других моделей печей придётся оформлять индивидуальный заказ.

Весь модельный ряд печей Бутакова имеет красивый дизайн, который подойдет практически к любому интерьеру.
