Печь из старой чугунной ванны своими руками

Распил ванны

Распиливать ванну лучше всего на улице, предварительно перевернув её вверх дном. Чугун – хрупкий металл, поэтому процедура требует аккуратности. Распил делается болгаркой. Приобретите сразу несколько режущих дисков. Делаем разметку, а потом по линии слегка надрезаем эмаль, чтобы при полном пропиле не образовывались сколы. Пропиливаем чугун под небольшим углом и следим, чтобы инструмент не нагревался. Делаем перерывы. Чтобы на финальной стадии пропила половинки распиленной ванны не зажали диск, положите подпорки из дерева или кирпича по краям реза.

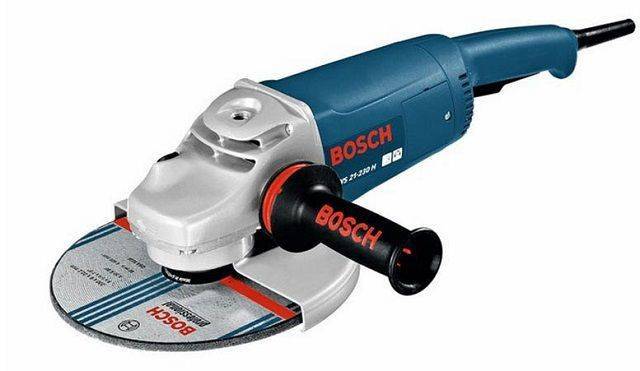

Распил ванной делается болгаркой

Другие способы использования

Старая ванна может хорошо послужить владельцу загородного дома или дачи, стоит только проявить немного фантазии. Зачастую отслуживший свое сантехнический девайс используется следующими способами:

Бассейн для детей. Привычный надувной бассейн — не самая практичная вещь; его вполне можно заменить ванной, не забыв устроить дренаж в месте слива, впоследствии такой бассейн легко трансформируется в искусственный водоем.
Элемент дизайна. Если вы совместите цветник и стол, то такой предмет можно смело размещать на террасе и любоваться пышным цветением в любую погоду.

Стол для творческой личности Источник pinterest.ca

Для любителей готовить. Обтекаемая форма идеально подходит для создания мангала или печки; также вы можете обзавестись мини-погребом или тайником.

Когда ванна не портит вид Источник pinterest.com

Емкость для компоста. Ванну снабжают надежной, плотно прилегающей крышкой, чтобы не дать распространиться неприятному запаху.

Альтернатива компостной яме Источник gjcleverley.com

Этапы устройства варочной конструкции

Фундамент из кирпича

Устанавливается по уровню часть ванны (с ограничительным отверстием). На верхнюю поверхность ложится металлический рифлёный лист металла (8-12 см толщиной), и сверху накрывается чашой вниз второй частью разрезной ванны. Места соприкосновения этих элементом заранее обрабатываются огнестойким силиконом для каминов. Полученная конструкция, для удобства дальнейшей сборки, фиксируется струбцинами.
В 6ти местах, симметрично, в местах соединения просверливаются сквозные отверстия для болтового крепежа. Болты затягиваются. Основной каркас готов.
Нижнюю часть печи нужно оборудовать отводом сгоревших газов, для обеспечения тяги.

Есть 2 варианта:

монтаж трубы сбоку конструкции. Для этого формируется отверстие для трубы, где она и крепиться с помощью сварки;
труба проходит непосредственно через конструкцию. Для этого нужно перед сборкой озаботиться обустройством отверстий в рифлёном листе и верхней чаши.

Для обеспечения тяги трубу нужно делать 2-3 метра. Разность давлений позволить избежать обратной тяги при порывистом ветре. Верх дымохода следует оборудовать защитным колпаком от дождя.

Почти готово

С лицевой стороны печку нужно оборудовать заслонками: топочной и дверкой духового шкафа. Это делается с помощью кирпичной кладки и (или) металлического листа.
Нижняя часть печи обкладывается кирпичом, обналичивается или штукатурится. Варочная печь готова.

Для отопления

Этот тип печи из ванной ещё более простой. Для её строительства нужна лишь одна часть ванны.

Она устанавливается на первый ряд кирпича на подготовленном ранее фундаменте, обкладывается красным кирпичом, пустоты заполняются песком и (или) битым стеклом.

Чаша накрывается толстым рифлёным металлическим листом (10-12 мм) и закрепляется болтовым крепежом. Швы обрабатываются огнестойким силиконом или другим аналогичным герметиком. Чтобы избежать деформации листа от огня, его усиливают приваренными металлическими уголками.

Топочную камеру закрывают дверцей, отсек оборудуют зольником (сваривают из профильной трубы).

Обязательно дымовую трубу нужно оборудовать регулирующей заслонкой.

Для утилизации мусора

Специальной схемы для сжигания природного мусора из ванной нет. Для этой цели подойдёт как варочная, так и отопительная конструкция. Главным условием для ускоренного сжигания мусора будет обеспечение повышенной тяги в печной конструкции. Для этого можно временно нарастить дымовую трубу, — чем больше разность давления, тем более быстро будет происходить сжигание.

Дёшево и сердито

Печь № 1

Такой вариант печи способен прогреть баню в 7 кв. м до 80 градусов всего за пару часов. Для постройки печи понадобится металлолом: чугунная ванна, газовый баллон и металлический барабан от ленточного транспортёра диаметром 40 см. Барабан можно заменить газовым баллоном или трубой – это будет топочная камера. Последовательность работ следующая:

Выливается бетонный фундамент под будущую печь.
Отрезается торец ванны.
Делаем топочную камеру: по низу барабана сверлятся дыры. Сваривается короб, который прикроет дыры и послужит поддувалом.
Ставим дверцу на топливник. Можно использовать эту запчасть от старой печи.
На противоположном конце барабана приваривается вертикально газовый баллон.
Теперь получившуюся конструкцию укладывают в ванну.
Кирпичная кладка вокруг ванны
К баллону приваривают дымоходную трубу.
Обкладывают фундамент кирпичом на высоту ванны. Для связки используют глиняный раствор.
После высыхания кладки её облагораживают керамической плиткой. Плиточный клей подбирают термостойкий.
В ванну засыпают камни фракцией от 7 до 15 см. Гранит или розовый кварцит. Камни быстро набирают температуру и долго отдают тепло. Кварцит выделяет в воздух химические соединения, которые нормализуют давление и обмен веществ. В такую ванну вместится примерно 350 кг камней. Банные технологи утверждают что этого количества камней хватает на баню в 10 кв. м.

Совет. Если к баллону приварить ровную металлическую площадку, то получится плита для нагрева чайника.

Чугунные печи: оценим преимущества

Сразу хочу предупредить, что данный процесс очень трудоёмкий, требующий огромного терпения и осторожности, так как во время его выполнения можно и инструмент сломать, и диск порвать, в результате чего велика вероятность получения тяжёлых травм находящимися поблизости людьми

Схематическая инструкция распилки чугунной ванны

Для начала уложил ванну на землю вверх дном для удобства выполнения дальнейших операций;

Строго посередине провёл маркером ровную линию, намечая место разреза;

Линия разреза должна проходить строго посередине

Далее строго по нанесённой разметке аккуратно произвёл с помощью болгарки разрез эмалированного слоя, глубина которого, как правило, составляет от 1,5 до 2,5 мм. Если же вы сразу начнёте пилить сам чугун, то на покрывающей его эмали образуются сколы;

Схема резки эмалированного слоя

Теперь перешёл к распилу самой купели и делал это не торопясь, регулярно предоставляя инструменту отдых. Поверьте, цена спешки здесь может оказаться очень высокой, сэкономленные 20-30 минут не заменят вам спаленную болгарку.

Этот вид металла по праву считается одним из лучших печных материалов. К основным его плюсам стоит отнести:

Экологическую безопасность. При нагреве не выделяет вредных веществ.
Устойчивость к перепадам температур. Уличная же печь, созданная из кирпича, уже через несколько лет может начать крошиться.
Высокую теплопроводность. Камин из чугуна прогреет помещение гораздо быстрее, чем построенный из других материалов.
Прочность. Чугун – лидер среди металлов по прочности. Даже стальные печи менее надежны.
Удобство эксплуатации.
Пожарную безопасность.

Недостатки чугуна, на которые стоит обратить внимание, – это хрупкость и подверженность коррозии. В первом случае следует избегать лишних механических воздействий, во втором – обрабатывать поверхность специальными растворами

Чугунные детали ценятся при изготовлении отопительных устройств по двум причинам:

металл быстро нагревается и долго удерживает жар;
несмотря на резкие перепады температуры, чугун не изнашивается и служит десятилетиями.

Старая чугунная ванна – основной элемент садовой печи

Для устройства жаровни подходит и вогнутая форма изделия. Она напоминает купол, который может служить и основанием духового шкафа, и отсеком топочной камеры. Итак, если вы хотите соорудить своими руками из старой ванны оригинальную печь-барбекю, вооружитесь инструментами и приступайте к делу.

Сразу предупреждаем, что процесс распила – занятие трудоемкое, требующее усилий, выдержки и определенных знаний. Всем, кто ранее работал с болгаркой, известна технология распила толстых металлических полотен, однако здесь особый случай: основной материал покрыт толстым (около 2 мм) слоем эмали. Следовательно, пилить нужно аккуратно, не спеша, участками по 5-10 см, делая паузы для остывания диска.

Половинка распиленной ванны

Почему самодельная чугунная печь (в нашем случае печка из чугунной ванны) столь выгодна? Чугун относится к числу наилучших материалов для этой цели, однако печи из чугуна, изготовленные заводским способом, стоят довольно дорого. Популярность этот материал приобрёл благодаря прочности, хотя он и хрупкий. Кроме того, он отличается стойкостью к воздействию критично высоких температур и неприхотливостью при эксплуатации.

Современные чугунные печи пользуются особой популярностью

Сравнивая чугунную и кирпичную печи, скажем, что теплопроводность гораздо лучше у первой. А поскольку в бане высокую температуру поддерживают не постоянно, материал не должен отличаться чувствительностью к температурным перепадам.

В зимнее время баню на дачном участке обычно не топят, из-за чего кирпич иногда начинает крошиться, чугуну же подобные проблемы неведомы. Что касается пожарной безопасности, то абсолютно не опасна только новая печь из кирпича. У старого изделия искры могут прорываться через трещины.

В целях повышения эстетики печь из чугунной ванны, сделанную своими руками, лучше всего обложить кирпичом. При повреждении некоторых блоков их легко можно заменить.

Изготовив печь из чугунной ванны, вы станете владельцем удобного и надёжного устройства, отлично функционирующего в любых условиях. Из такой ванны можно также сделать весьма оригинальный камин для дачи. Он особенно подойдёт тем, кто сейчас выполняет кладку загородного дома, поскольку камин как бы «утапливается» в кирпичную стену, а это даёт возможность использовать пространство с максимальной пользой.

Изготовление печи из старой ванны своими руками: пошаговая инструкция

Итак, давайте рассмотрим, как можно самостоятельно сделать печь из чугунной ванны.

Для загородного дома можно изготовить печь из старой чугунной ванны, которая по своей прочности и сроку службы не будет уступать моделям с завода

Сначала сооружаем фундамент.

Используя шнур и колья, размечаем фундамент.
Роем траншею, глубина которой не должна быть меньше 50 см. Кладём на дно слои песка и щебёнки, после чего тщательно утрамбовываем их.
Сверху песчано-гравийной подушки кладём гидроизоляционный слой, как правило, представляющий собой полиэтилен.
Чтобы поднять основание фундамента, в центре сооружаем опалубку. Обычно строится общая опалубка, а заливка производится на высоту не меньше 30 см.
Проводится армирование свободного объёма и его заливка раствором цемента и песка (1 часть цемента на 3 части песка). Заполнить объём можно также кирпичной кладкой.
После заливки фундамента он обязательно должен застыть.

Теперь пришло время конструировать саму печку.

С этой целью выполняем следующие действия:

Разрезаем чугунную ванну поперёк

Делать это нужно осторожно, поскольку чугун очень хрупкий. Если движения будут неаккуратными, резкими, можно повредить ванну так, что для последующей работы она станет непригодной.

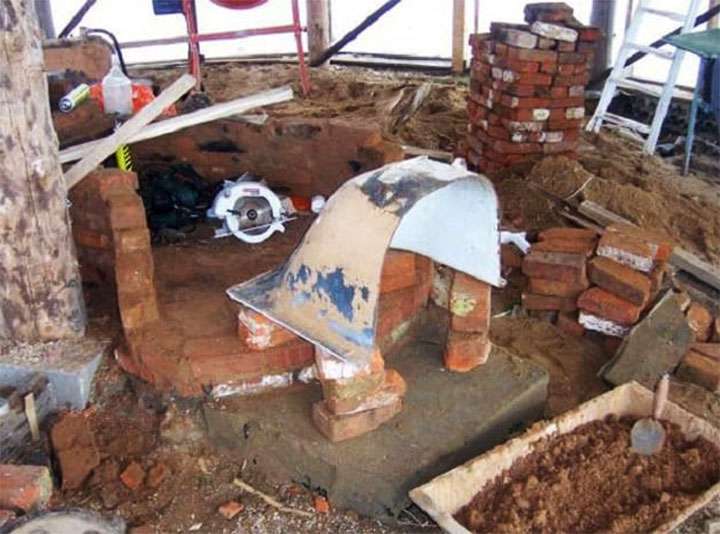

Берём половину разрезанной ванны, после чего устанавливаем её сверху, причём таким образом, чтобы получилась конструкция, которая была похожа на капсулу со срезом.
Далее для работы будет нужен лист металла толщиной более 5 мм

Для конструкции понадобятся две половины ванны и металлический лист, который необходим, чтобы нижнюю часть отделить от верхней (зону для топлива от места, где приготавливается пища).

В листе металла надо предусмотреть отверстие для дымохода, находящееся поблизости от задней стенки. Начинается дымоход от нижней камеры, а затем идёт через всю печку.

К металлическому листу дымоход прикрепляется с использованием сварки.

Устанавливаем заготовку печки на кирпичи

Чтобы конструкция не упала, очень важно её выровнять. Перед тем как начинать сваривать, чугун рекомендуют чуть нагреть (к примеру, материал станет намного податливее, если протопить дрова в камере).
В нижней камере переднюю часть закрываем металлическим листом, делая в нём перед этим отверстие большого диаметра (через это отверстие в камеру будут подкидывать дрова).
Делаем дверцы камер для топки и для приготовления пищи.

Ну вот, простая и довольно функциональная печка готова. Остаётся самая малость: декоративно оформить конструкцию, сделав её украшением двора. Печь можно разрисовать, допустим, в народном стиле. Никто даже и не подумает, что для изготовления изделия использована чугунная ванна.

Печь для бани из старой ванны

Ванна из чугуна может стать основой хорошей кухонной печи. Однако из неё вполне можно изготовить и отличную банную печку, причём своими руками.

Чугун является экологически чистым материалом, поэтому при нагреве никаких вредных веществ не выделяется

Постройка бани и оборудование печки в ней потребует определённых умений, так что перед строительством есть смысл посоветоваться с профессионалом.

К банным печам предъявляются определённые требования:

У всех подобных печей должно быть достаточно мощности (тепловой), также они должны обладать большим диапазоном её регулировки.
Чтобы менять режим тепла и влаги, устройство оборудуются тепловым аккумулятором и парогенератором.
У печей должна быть возможность регулировки конвенции.

Итак, из повидавшей виды чугунной ванны можно сделать простую двухъярусную банную печь, которая соответствует всем требованиям, перечисленным выше. Нижний ярус печки — это одна половина ванны, которая срезом обращена к стене, а кверху — выпуклой частью. Вся конструкция снаружи должна быть обложена кирпичом. Требуемая парогенерация обеспечивается благодаря камням, которые покрывают часть «ванны-печи». Аккумуляция тепла происходит в верхней камере.

Источники

https://sandizain.ru/na-dache/pech-iz-chugunnoj-vanny.html
https://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/dlya-dachi/iz-vanni.html
https://pechnoy.guru/pechi/proekty/pech-iz-chugunnoj-vanny.html
https://serviceyard.net/sovetyi/pechka-iz-vannyi-svoimi-rukami.html
http://BesedkiBest.ru/pechi/pech-iz-chugunnoy-vanny.html
http://SdelaiKamin.ru/metallicheskie-pechi/pech-iz-vanny
https://stroy-banya.com/delaem_pech/pech-iz-staroy-vanny-svoimi-rukami.html

Инструкция по изготовлению печи из чугунной ванны

В первую очередь, необходимо своими руками разрезать ванну поперек.

Будьте предельно осторожны, так как чугун достаточно хрупкий — резкие, неаккуратные движения могут сделать ее непригодной для дальнейшей работы.

Для резки вполне подойдет угловая шлифовальная машинка (или как еще ее называют, болгарка).

Запаситесь несколькими отрезными дисками и временем, тут спешить нельзя – это самая ответственная часть работы.

Для следующего этапа работы своими руками понадобится металлический лист, только для наших целей не подойдет слишком тонкий.

Идеально, чтобы толщина металла была больше 5 мм.

В печи будут использоваться обе половинки ванны, а лист необходим для отделения верхней части от нижней (то есть, отсека для приготовления пищи от топливной зоны).

Таким образом, должно получиться две камеры — одна для готовки, а вторая для дров.

Для фиксации листа и половинок ванны лучше всего использовать крепеж: зажмите край листа между краями обеих половинок и наденьте его.

Чтобы предотвратить задымление верхней камеры, используйте печной герметик. Дымоход прикрепляем к металлическому листу при помощи сварки.

Далее заготовку устанавливаем своими руками на кирпичи

Здесь важно максимально выровнять ее положение, чтобы печь не смогла завалиться

Перед варкой чугун стоит немного нагреть, например, протопив в нижней камере дрова — так материал будет лучше поддаваться сварке.

Закрываем переднюю часть нижней камеры металлическим листом, предварительно нужно сделать крупное отверстие, через которое будут подкладываться дрова.

Простая для изготовления своими руками и в то же время функциональная печь для дачи готова. Дело остается за малым — оформить конструкцию так, чтобы она стала настоящим украшением двора.

Если вы или ваши знакомые имеете художественные способности, то разрисуйте печку, например, народными мотивами.

Ни одному соседу или гостю даже в голову не придет, что подобное устройство возможно сделать самому из старой, ненужной ванны.

Преимущества использования чугуна

Чугунные детали ценятся при изготовлении отопительных устройств по двум причинам:

металл быстро нагревается и долго удерживает жар;
несмотря на резкие перепады температуры, чугун не изнашивается и служит десятилетиями.

Даже эмаль, которой покрывают сантехническое оборудование, сохраняет свои качества и сразу не прогорает. Дело в том, что технология нанесения слоя эмали в прошлом веке предполагала нагревание готового изделия до 800ºС. Кварцевый песок, входящий в состав раствора, под действием высокой температуры расплавлялся и способствовал запеканию эмали. Она получала высокие показатели прочности и одновременно «приваривалась» к чугуну. Единственное, чего следует опасаться, — резких тяжелых ударов, под воздействием которых возникают трещины.

Старая чугунная ванна – основной элемент садовой печи

Материалы и инструменты для работы

Для изготовления подобной печи нужно подготовить необходимые инструменты и материалы. Так как распилить чугунную ванну, особенно советского производства, когда металла действительно не жалели – не так-то просто, и «одноразовые» китайские приборы могут с такой задачей не справиться. Для этой работы нужен надежный немецкий или российский инструмент.

Инструменты:

Маленькая угло-шлифовальная машинка — «болгарка».

«Болгарка» должна быть надежной — низкокачественный инструмент может даже не справиться с подобной задачей

Круги для резки по металлу, толщиной в 1 мм и диаметром 125 мм, их потребуется 3÷4 штуки, в зависимости от толщины чугуна.
Шлифовальные круги – для обработки обрезанных сторон металла, напильники.
Электродрель со сверлом по металлу Ø м (зависимости от выбранных болтов). Она необходима для просверливания отверстий в бортиках ванны для соединения двух ее частей с помощью болтов.
Мастерок и шпатель для выполнения кирпичной кладки и отделочных работ.
Строительный пистолет для герметика.
Отвес и строительный уровень.
Молоток.

Материалы:

Сама чугунная ванна.
Листовой металл, толщиной, как минимум, в 5 мм.
Варочная двухконфорочная чугунная плита. Вместо нее может быть уложен и обычный металлический лист.
Кирпич для возведения стенок, которые закроют с трех или даже четырех сторон нижнюю часть ванны, которая будет топочной камерой.
Колосниковая решетка, укладываемая в топку.
Глина и песок для кладочного раствора.
Готовая жаростойкая клеевая смесь для отделки стен снаружи керамической плиткой.
Жаростойкий герметик (материал — термостойкий силикон).
Болты с гайками и шайбами для крепления конструкции.
Металлическая сетка «рабица» для армирования глиняного раствора, уложенного на верхнюю часть ванны, которая будет исполнять роль варочной камеры.
Керамическая плитка (можно – битая) для отделки.
Металлический уголок, который может потребоваться для изготовления кронштейнов — для установки колосниковой решетки, разделяющей топку и поддувало.
Дымоходная труба, диаметром порядка 110 ÷ 120 мм.

В целях обеспечения личной безопасности работу следует проводить в защитных очках, респираторе и строительных перчатках.

Печь № 1

Выливается бетонный фундамент под будущую печь.
Отрезается торец ванны.
Делаем топочную камеру: по низу барабана сверлятся дыры. Сваривается короб, который прикроет дыры и послужит поддувалом.
Ставим дверцу на топливник. Можно использовать эту запчасть от старой печи.
На противоположном конце барабана приваривается вертикально газовый баллон.
Теперь получившуюся конструкцию укладывают в ванну.
Кирпичная кладка вокруг ванны
К баллону приваривают дымоходную трубу.
Обкладывают фундамент кирпичом на высоту ванны. Для связки используют глиняный раствор.
После высыхания кладки её облагораживают керамической плиткой. Плиточный клей подбирают термостойкий.
В ванну засыпают камни фракцией от 7 до 15 см. Гранит или розовый кварцит. Камни быстро набирают температуру и долго отдают тепло. Кварцит выделяет в воздух химические соединения, которые нормализуют давление и обмен веществ. В такую ванну вместится примерно 350 кг камней. Банные технологи утверждают что этого количества камней хватает на баню в 10 кв. м.

Совет. Если к баллону приварить ровную металлическую площадку, то получится плита для нагрева чайника.

Поэтапное создание печи из ванны

Не имея строительного опыта, стоит проконсультироваться обо всех тонкостях кладки и монтажа деталей со специалистом, а лучше выполнять работы под надзором мастера. Так изделие получится качественным и нормы пожарной безопасности будут соблюдены.

Что касается возведения фундамента, то его тип зависит от общего веса печи:

Для конструкции свыше 700 кг следует обустроить монолитное либо ленточное основание глубиной от 50 см. По периметру котлована сооружается опалубка и засыпается слоем щебня или битого кирпича. Утрамбовывается. Заливается бетоном.
Для печей небольших размеров вполне хватит кирпичного фундамента. Рекомендуется приобретать цемент марки не ниже М300. Кирпичи ставят ребром, скрепляют между собой раствором.

Теперь рассмотрим подробные инструкции по изготовлению каждой из печей с разным назначением.

Для бани

Чтобы создать в парилке необходимые условия, конструкция должна соответствовать следующим требованиям:

иметь высокую тепловую мощность;
регулировать конвекционные потоки;
производить достаточное количество пара.

Порядок строительства печи для сауны:

Интересная идея сделать банную печь из обеих половинок ванны. Вторая часть понадобится в качестве пристройки под нагрев воды или же из нее можно выложить русскую каменку.

Для приготовления блюд

На дачном участке не обойтись без барбекю или мангала. А возможность испечь вкусный хлеб, пожарить мясо на свежем воздухе заставляют хозяев обустраивать на территории небольшие уличные печи.

Приведем описание, как из ванны пошагово соорудить барбекю.

Последовательность работ такова:

Некоторые мастера оставляют барбекю в таком состоянии, но, чтобы ваша печь выглядела красиво, все же следует выполнить наружную отделку.

Существует несколько вариантов:

Побелка глиняной части.
Кладка целой керамической плитки или ее кусочков.
Отделка поверхности натуральным камнем, предварительно разрезанным на части толщиной в 10 мм.

Материалы крепятся к печи жаростойкими клеевыми составами.
