Как сделать печь для казана из газового баллона

Комплекс-мангал с печкой под казан

В большинстве случаев этот комплекс предусматривает собой конструкцию из:

Печь можно вставлять в мангал, ставить на него или же пристраивать к нему.

В результате она может быть как съемной, так и зафиксированной намертво. В обоих случаях хозяину дачи и камина возле нее, для создания высокой температуры в печи, нужно передвигать угли с открытой части жаровни под печку.

Изначально необходимо подобрать проект, гармонирующий с внешним видом дома и садового участка.

Cделанный мангал с казаном придаст садовому участку новый облик и будет любимой зоной отдыха.

Определяем место для установки на участке где будет установлен мангал с крышей и печкой под казан.

Для эффективности и безопасности мангала, нужно его правильно расположить на Вашем дворе. Обычно нужное место расположено рядом с домом и заменяет летом основную кухню.

Пространство, где будет установлен мангал с крышей и печкой под казан, не должно быть удалено от дома и кухни, поскольку всегда нужно приносить столовый прибор, посуду и воду.

Мангалы с печкой делаются из огнеупорного материала:

Выделяют стационарные сооружения и переносные конструкции.

Мангал под казан может иметь уникальный проект и неповторимый дизайн:

Комбинированный мангал — снабжен металлическим коробом и основанием под казан из железа необходимой толщины.

Пользуется большой популярностью. Возможен переносной вариант конструкции. Мангал с казаном своими руками легко делается.

Барбекю с казаном из кирпича — массивная стационарная постройка, поддающаяся мастерам, умеющим работать с подобным огнестойким материалом.

Недостатками такого сооружения является его затратность, невозможность переноски в другое место. Выполненный правильно мангал с крышей станет украшением любого участка.

Мангал под казан походного варианта — делается из автомобильных дисков, соединенных между собой до получения необходимой высоты.

Снабжается печью и отверстиями в нижней части для обеспечения воздуха.

На боковые стенки такой конструкции навешивается металлический короб с решеткой гриль и шампурами.

Мангал из дисков требует предварительной обработки их поверхностей. Подходит для дачи с крышей на беседке.

Кованый мангал — выгодно отличается своей прочностью, функциональностью и долговечностью эксплуатации.

Он относится к профессиональным изделиям и выполняются вручную или машинным методом.

Кованый мангал украшается узором. В более дорогих моделях имеется мойка.

Профессиональный кованый мангал снабжается колесами.

Иными словами, с таким приспособлением можно ходить в походы на несколько дней, не опасаясь того, что однообразное меню быстро наскучит, и скоро непреодолимо захочется домой, к привычной еде.

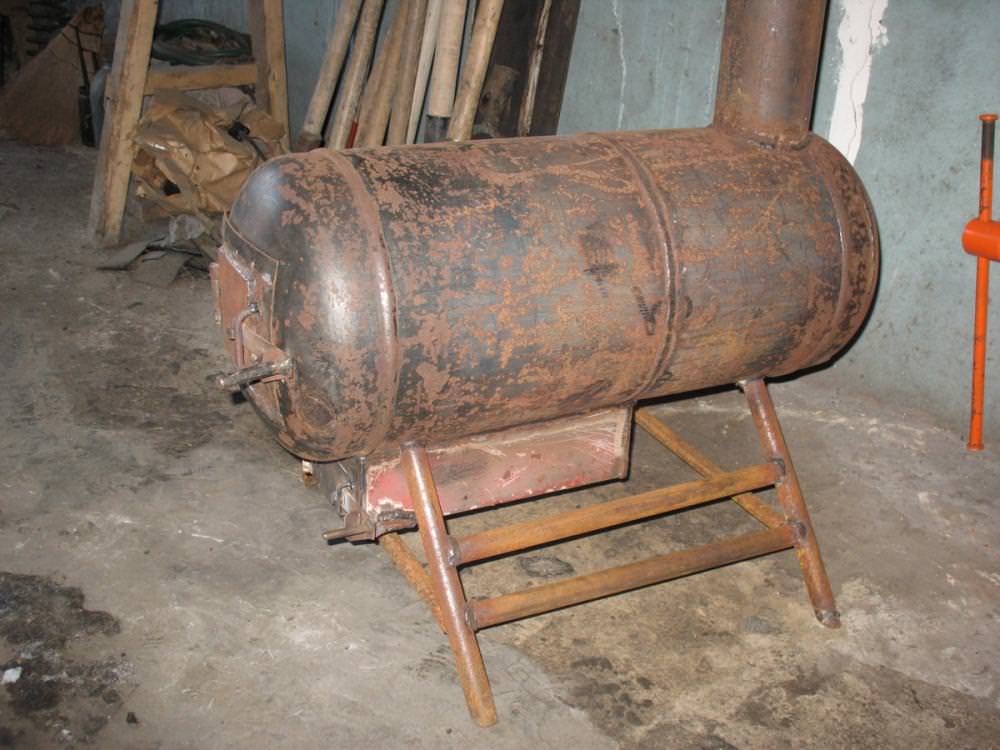

Можно ли сделать печь из газового баллона

Многие владельцы частных домов часто задаются вопросом насчет того, а можно ли изготовить печь из обычного газового баллона. Ответом на него можно сказать – да можно! При помощи такого устройства вполне реально сделать печь-буржуйку, которая будет обогревать любое помещение, будь то дом, гараж или складское помещение.

Кроме того, следует сказать, что данную конструкцию очень просто самостоятельно собрать из старого баллона, который уже не нужен в хозяйстве. Об этом и будет идти речь в данной статье. Принцип работы печи

Данная печь – это практичное устройство для неотапливаемых помещений, которые время от времени необходимо обогревать. Благодаря своей конструкции, данная печь будет очень быстро нагреваться и давать тепло, что даст возможность за минимальное время достигнуть нужной температуры. Тем не менее остывает она также быстро, поэтому чтобы решить данную проблему, будет вполне достаточно обложить ее кирпичом, который сохранит тепло.

Главная составляющая такой буржуйки – это ее корпус, который имеет маленькие дверцы для закладывания топлива. Также в конструкцию входит дымоход и поддувало, которое предназначено для отвода воздуха. Он обеспечивает процесс стабильного горения.

Общий принцип работы печи несложен, он заключается в следующем:

В топку кладется топливо (чаще всего это дрова или уголь). Когда они достаточно прогорают, из них выделяется тепло, которое греет металлический корпус. Он же, в свою очередь, передает тепло в воздух, вследствие чего и нагревается комната. Дымоходная труба выводит из помещения дым, поэтому в комнате нет вредных отходов от сгорания

Также важно знать, что если дымоход будет прямым, то очень много лишнего тепла будет выходить вместе с дымом, поэтому разумнее делать трубу ломаной формы, которая будет задерживать тепло. После максимального раскаления печки, дрова следует перестать подкидать и дождаться, пока они полностью прогорят

Затем тепло начнет постепенно спадать и полностью прекратиться, когда огонь потухнет. В конечном итоге, оставшийся пепел нужно вычистить из корпуса, и закрыть дверцу печки до следующего применения.

Плюсы такой самодельной печи очевидны: вся конструкция очень проста и довольно практична, а само устройство может использоваться как для отопления, так и для приготовления пищи за быстрое время.

Порядок сборки и пошаговое руководство

Прежде чем приступить к обработке корпуса из толстостенной металлической трубы необходимо определиться с высотой сооружения. Обычная высота обеденного стола и рабочей поверхности газовой плиты 90-100 см. Если взять отрезок  трубы меньшей длины, то и казан будет устанавливаться ниже, это значит, что работать придется, согнув спину. Слишком высокую конструкцию также делать не стоит, когда кипящее масло находится на высоте, придется подниматься на цыпочках, чтобы помешивать блюдо, что еще более неудобно, чем гнуть спину. Поэтому рекомендуемая высота уровня крышки котла рекомендуется принимать 90-95 см.

Чтобы конструкция была устойчивой, придется в нижней части приварить с внутренней и с внешней стороны пластины, чтобы увеличить площадь опоры. При этом днище рекомендуется разместить на расстоянии 5 см выше ножек. Дверка топки и подувала, делаются с одной стороны печки, это и удобнее, и проще, чем делать вырезы с разных сторон. Колосниковая решетка, устанавливается минимум на 7 см ниже нижнего края дверки топки. Делается это так потому, чтобы горящие дровни при открытии дверки не выпадали из топки. Точка установки дымохода должна быть напротив дверки топки, при этом место врезки дымохода в корпус и верхняя сторона дверки должны быть разнесены минимум на 5 см по высоте.

Теперь, когда основные моменты понятны алгоритм работы, можно представить следующим образом:

  • Делаются замеры отрезка трубы и проверяются правильность срезов с обеих сторон;
  • В случае необходимости делается выравнивание верха и низа отрезка;
  • При помощи мела или белого маркера делается разметка корпуса, выделяются зоны металла, которые необходимо удалить, делаются пометки, где будет привариваться элементы изнутри трубы;
  • Вырезается окно под дверку топки и под дверку подувала. Дверка подувала должна быть по площади не больше 30% от площади дверки топки.
  • Вырезанные элементы обрабатываются и готовятся для установки в качестве дверок;
  • С внутренней стороны корпуса вычерчивается линия для установки колосниковой решетки. Из арматуры диаметром 8-10 мм выгибается кольцо и вваривается по указанной линии;
  • Из листового металла вырезается круг дна печи. Круг обрабатывается абразивным кругом и максимально точно подгоняется под диаметр корпуса. После этого устанавливается на место и проваривается с двух сторон – со стороны топки и со стороны ножек.
  • На дверки устанавливаются петли.
  • На дверку топки с внутренней стороны корпуса дополнительно навариваются пластины из полосы толщиной 2-3 мм. Это делается для того, чтобы обеспечить плотное прилегание самой дверки к корпусу печи.
  • В верхней части корпуса по всей окружности делаются треугольные вырезы, глубиной 30-40 мм и шириной 50мм. Это необходимо для лучшей фиксации казана на корпусе печи.
  • Отступив от верхнего края 10-12 см на противоположной стороне от дверок топки, делает врезка трубы дымохода, она делается под углом 60 градусов. Длина отрезка выступающего за пределы корпуса должна быть 15-20см.
  • На дверце топки сверлится 4 отверстия диаметром 10 мм, по углам на расстоянии 15-20 мм от краев дверки. С внутренней стороны на дверку крепится дополнительный экран из толстого металла. Это необходимо для того, чтобы при открытии угли не высыпались из топки, а сама дверка не сильно нагревалась.
  • Из арматуры диаметром 16-24 мм делается колосниковая решетка печки. Расстояние между прутьями арматуры должно быть не больше 10 мм. Прутья связываются с нижней стороны 3 поперечинами – в центре самой длиной перемычкой и двумя равными по бокам.
  • Запоры лучше сделать из листовой стали толщиной 1,5-2 мм, запоры должны быть прочными и надежными, еще лучше, чтобы листовая пластина была подпружиненная.

После сборки всей конструкции для придания привлекательного внешнего вида рекомендуется при помощи болгарки с металлической щеткой очистить всю поверхность и подготовить к покраске жаростойкой краской.

Первую топку после покраски нужно делать без приготовления пищи в казане, жаростойкая краска при нагревании запекается, выделяя неприятный запах, поэтому от готовки в первый раз рекомендуется отказаться.

Как видно из описания, печь для казана из трубы доступна для сборки даже начинающим мастерам, тем более, что в процессе использования появятся идеи для дальнейшего усовершенствования, например, установки дополнительных съемных поверхностей по типу рабочей поверхности на кухне

Наверняка придется обратить внимание на дымоход, оборудовав его дефлектором и искрогасителем. Для облегчения переноски печи можно продумать и вариант размещения транспортировочных колес, чтобы всею конструкцию можно было легко транспортировать одному человеку

Кладка печи для казана из кирпича

Обратите внимание! Для получения максимально ровных швов укладывайте между кирпичами тонкие деревянные реечки. Можете вытаскивать рейки уже после того, как кладка немного схватится. Помимо этого, данный прием позволит в дальнейшем с легкостью расшить швы в случае необходимости

Помимо этого, данный прием позволит в дальнейшем с легкостью расшить швы в случае необходимости.

При кладке выполняйте перевязку швов, то есть один ряд начинайте выкладывать с 1/2 кирпича, другой – с целого, третий – опять с 1/2 и так далее. Вот другие рекомендации.

  1. Все железные элементы конструкции необходимо устанавливать непосредственно в процессе кладки.
  2. Если резка кирпича будет производиться болгаркой, то в работе образуется много пыли. Поэтому рекомендуется использовать защитные средства – очки и респиратор.
  3. Если была приобретена не специальная заводская плита для казана, то в обычной плите можно вырезать круг соответствующего диаметра и зачистить края при помощи напильника (так пепел не будет попадать в еду, а дым не будет просачиваться из топки).
  4. Устанавливая трубы, стыкуйте их под углом более чем в 90 C, чтобы тяга была лучшей.
  5. По окончании кладки можно расшить швы или же отделать конструкцию плиткой. Затем печь сушится, для чего следует развести в ней небольшой огонь.

Как своими силами сложить печь барбекю ?!

Подробный обзор, инструкцию по кладке и порядовку печи барбекю вы можете увидеть здесь

Сооружаем печь для казана. Порядовка

Ряд №1,2. Эти ряды послужат днищем будущей конструкции. Выкладывая их, оставляйте небольшое пространство, которое позволит чистить зольник (он будет закрываться крышкой) и саму печь. Для крепления дверки используйте проволоку. Зажмите проволоку соседними кирпичами, после чего зафиксируйте с помощью раствора.

Ряд №3. Здесь вы перекрываете дверки зольника и продолжаете формирование стенок. Также на этом этапе предстоит установить колосник.

Ряд №4. При кладке этого ряда оставьте отверстие, посредством которого будут выводиться дымные газы.

Ряд №5. Продолжите сооружение стенок и установите дверки для топочной камеры. Размеры дверок зависят преимущественно от того, какой тип топлива будет использоваться. Если это дрова, то она должна быть примерно 40 сантиметров в ширину, а если уголь – то меньше.

Ряд №6-8. Продолжайте возводить стенки, перекройте топочную камеру.

Ряд №9-11. Кладите кирпич согласно схеме, оставьте небольшое отверстие для того, чтобы циркулировал дым.

Ряд №12. Перекройте сверху все внешние стенки топочной камеры посредством укладки плиты с отверстием на стальные уголки. Само отверстие нужно расположить прямо над цилиндрообразной топочной камерой.

Все, наша печь для казана своими руками практически готова, остается только установить дымоходную трубу.

Как правильно сделать дымоход для буржуйки ?!

Ранее мы рассказывали о том как правильно соорудить дымоход, более подробно об этом вы можите посмотреть здесь

Чертежи, размеры и схемы мангалов-коптилен из газового баллона

Многофункциональная печь доставляет неудобства при разработке проекта. Каждый сегмент работает в собственном режиме, поэтому учитывают все нюансы и составляют схему. Существуют два варианта копчения: холодным и горячим способом.

В зависимости от выбранной технологии приготовления продуктов, составляют чертеж мангала-коптильни из газового баллона

Приготовление мяса холодным способом происходит остывшим дымом, который поступает через трубу и остывает за это время. Продукты, сделанные таким методом, хранятся до шести месяцев.

Приготовление горячим способом происходит также при помощи дыма, однако он поступает из топки, расположенной под коптильней. Срок хранения продуктов до двух месяцев.

Элементы конструкции будут удалены друг от друга на разное расстояние, чтобы сохранить принцип приготовления продуктов

Чтобы сделать из газового баллона коптилку-мангал, выбирают методы обработки рыбы и мяса. В зависимости от того, сколько функций должна иметь печь, выбирают схему. При этом учитывают стандартные размеры каждого из элементов и соотносят показатели в единой конструкции.

Средняя длина мангала 80-100 см. Расстояние между шампурами примерно 10 см. От того, какое количество шашлыка требуется приготовить одновременно, рассчитывают общую длину. Ширину регулируют длиной шампура. Производители выпускают их 30-50см. Поэтому стандартная ширина 25-30 см. Высота мангала 20 см. Угли должны располагаться невысоко, чтобы не подгорели продукты, но и достаточно близко, чтобы хватало жара.

Стандартная высота готового мангала 80-100 см, в зависимости от места расположения

Обычно мангал производят из листового железа толщиной 2 мм. Преимущества использованных газовых баллонов:

  • толщина стенок 2-4 мм;
  • стоимость невысока, их приобретают в пунктах приема металлолома;
  • обтекаемая форма способствует хорошей циркуляции дыма;
  • компактное интересное сооружение;
  • корпус практически готов, процесс изготовления сводится к проделыванию отверстий и соединению частей между собой.

Внимание! Для многофункционального мангала-коптильни потребуются 2-3 газовых баллона. Первый идет под топку, второй под дымогенератор, коптильню и зоны барбекю, третий – для коптильной камеры холодным способом.. На этапе проектирования продумывают удобное размещение шампуров, казана, крышки от топки и полок

На этапе проектирования продумывают удобное размещение шампуров, казана, крышки от топки и полок

При правильном соединении получаются многофункциональные конструкции из газового баллона. Любая печь обязательно включает трубу и дымогенератор. Т. к. конструкция тяжелая, продумывают крепление колес для перемещения мангала-коптильни по участку. Под очагом делают стационарные ножки.

Мангал коптильню часто декорируют коваными элементами, которые несут не только функцию украшения, но и выполняют задачи поддержки крышки

Пошаговая инструкция по конструированию печи из газового баллона

  1. Проверяем баллон на наличие остатков, так как в случае их наличия есть опасность воспламенения или даже взрыва. Самым простым способом будет оставить его на улице с открытым краном на неделю или две.
  2. Намечаем линию реза, используя маркер, чтобы она получилась четкой. Для этого отступаем от верхней части 20-25 см., по собственному усмотрению. Далее будем использовать нижнюю часть с дном баллона для основы печки для казана.
  3. С помощью болгарки делаем аккуратный разрез, после чего примеряем казан. Идеальным будет вариант, когда казан будет помещаться на 2/3. Если же казан имеет больший объем, необходимо с помощью болгарки сделать вертикальные резы около 5 см. от верха, через каждые 10-15 см. и, по необходимости, подогнуть.
  4. Отмеряем от дна 15-20 см. и вырезаем проем для дверцы топки для размещения дров. Делать его необходимо достаточно широким, чтобы в дальнейшем не возникало трудностей с подкидывание дров или чисткой от остатков продуктов горения.
  5. На противоположной стороне от окошка топки, выше на несколько сантиметров, нужно сделать круглое отверстие небольшого диаметра (около 15 см.) для выхода продуктов горения. В идеальном варианте необходимо добавить металлическую трубу, диаметр которой будет соответствовать отверстию в топке, что позволит сделать тягу более сильной. Для увеличения тяги, в случае необходимости, можно сделать выход инверторного типа. Для этого понадобится труба меньшего диаметра и немного времени. Благодаря данному внедрению, тяга будет обеспечена в любых погодных условиях.
  6. Теперь необходимо сделать примерку казана и, при необходимости, увеличить разрезы или слегка их разогнуть. Нужно добиться плотного прилегания, чтобы обеспечить максимально быстрый прогрев, а соответственно и быстрое приготовление.
  7. Завершив процесс изготовления, прокаливаем печь, чтобы не осталось запахов и старой краски.

Вот и все печь из газового баллона своими руками готова к эксплуатации — практично, дешево и быстро. Для рабочего процесса потребуется 4 диска под болгарку, немного времени и старый баллон из под пропана.

Печь под казан найдет свое место на любом приусадебном участке или же в частном домовладении и, наверняка, будет собирать вокруг себя всех членов семьи и гостей. Можно хоть каждый день готовить здоровую и вкусную пищу на свежем воздухе, а если речь идет о стационарной каменной печи, то еще и об источнике тепла для обогрева дома в холодное время года. Ну а главное, что печь из баллона можно соорудить своими руками, без особых навыков в строительной сфере. Понадобиться лишь трудолюбие и собственная фантазия.

Изготовление печи для казана из листовой стали

Это также один из простейших вариантов изготовления печи, при котором в работе потребуется:

  1. сам казан, чтобы измерять диаметр топочной камеры;
  2. сварка, электроды к ней;
  3. листы стали – чем они толще, тем лучше для конструкции;
  4. молоток;
  5. уголки для изготовления ручек и опор;
  6. электродрель;
  7. болгарка.

Обратите внимание! Работа должна производиться на открытом воздухе, неподалеку от источника электричества. При этом все также следует соблюдать правила безопасности. Шаг 1

Измерьте окружность казана – согласно полученному размеру и будут проводиться дальнейшие работы

Шаг 1. Измерьте окружность казана – согласно полученному размеру и будут проводиться дальнейшие работы.

Шаг 2. При помощи болгарки вырежьте из листа стали прямоугольник, длина которого равнялась бы окружности казана. В прямоугольнике проделайте отверстие.

Шаг 3. В верхней части будущей конструкции разметьте и проделайте несколько вертикальных прорезей, чтобы дым впоследствии свободно выходил. Далее в нижней части вырежьте отверстие прямоугольной формы для загрузки дров.

Шаг 4. Сверните лист в цилиндр. Применяйте для этого соответствующую форму, намотайте на нее сталь и добейтесь предельной точности с помощью молотка, или (если есть возможность) примените специальное листогибочное оборудование.

Шаг 5. Вырежьте из уголков опоры и ручки для конструкции.

Шаг 6. С помощью сварки соедините лист в цилиндр, затем приварите к конструкции днище, ручки и опорные элементы. Хотя последние можно прикрутить с помощью обычных болтов, заранее проделав в стали отверстия.

Обратите внимание! Для защиты печи от коррозии покрасьте ее жаропрочной краской в несколько слоев. Все, можете ставить казан, загружать топливо и разводить огонь!

Усовершенствуем конструкцию

Усовершенствуем конструкцию

С этой целью оснащаем печь дымоходной трубой, колосником, поддувалом и дверками. Процедура изготовления такая же, как была описана выше, но придется добавить несколько пунктов.

Шаг 1. Вырезайте не только топочное отверстие, но еще одно, поменьше и расположенное снизу, для поддувала. В верхней части вырежьте третье отверстие под дымоход.

Шаг 2. Между топочным и поддувальным вырезами установите колосник, для чего приварите внутри корпуса опоры – куски уголков. Для изготовления простого колосника можете использовать стальную проволоку – сложите отрезки требуемой длины и соедините между собой сваркой. К опорам крепить колосник не нужно.

Шаг 3. Приварите дымоход к соответствующему отверстию в корпусе

Важно, чтобы высота дымохода превышала человеческий рост, иначе дым будет попадать в глаза

Шаг 4. Оснастите дымоход искроулавливателем – консервной банкой с проделанными в ней многочисленными дырочками.

Шаг 5. Дверки можете вырезать из той же листовой стали, хотя можно приобрести уже готовые.

В итоге вы получите такого рода печь для казана своими руками, которую удобно чистить от сажи и куда удобно загружать топливо. Дымные газы будут выводиться в дымоотвод, а регулировка тяги будет осуществляться дверкой поддувала. Хотя транспортировать такую конструкцию не так удобно, поскольку она более габаритна.

Со столиком

Это приспособление, обеспечивающее удобство использование агрегата и улучшающее его функциональность, требует большего объема сварочных работ. Столик можно сделать выдвижным, откидным или отсоединяемым. Его крепят к высоким ножкам, изготовленным из стального профиля либо арматурных прутьев.

Столик монтируют непосредственно под нижней плоскостью мангала или выносят в сторону. Для выдвижной конструкции понадобятся профилированные направляющие. Откидной или съемный вариант устанавливают на дверные петли, аналогичные тем, которые использовались для крепления крышки.

Конструкция с полезными дополнениями

Печь с поддувалом.

Усовершенствовать печь при желании можно в процессе изготовления. Если вы уверены в своих силах, можете сделать «тюнингованную» установку. Основной принцип аналогичен выше описанному.

И вот то, что придаст печи больше удобств.

  1. На верхний обод трубы наваривают металлическое кольцо. Его внешний диаметр должен совпадать с диаметром трубы, а внутренний быть на 5–15 см меньше. Далее вы сможете установить на окружность серию колец для стандартной дровяной печи–плиты. Теперь можно подогнать по размерам любой казан, убирая или прибавляя кольца.
  2. Вполне реально сделать печку с колосниковой решеткой и поддувалом. Решетка монтируется внутри, между верхней и нижней топками. Теперь осыпавшаяся зола убирается снизу, а на решетке разводят огонь. Ножки в данном случае не нужны, получится сплошной цилиндр, но с двумя дверцами.

Походные печи для казана

Единственное, что выделяет печь для казана среди других подобных устройств – это круглое отверстие, в которое и устанавливается посуда.

  1. Диаметр следует подбирать таким образом, чтобы две трети казана оказались внутри печки. При меньшей глубине погружения не удастся добиться равномерного прогрева всей поверхности, а при большей – казан трудно и неудобно будет снимать с печи.
  2. Желательно, чтобы отверстие было правильной формы и с ровными краями. Тогда казан будет прилегать к ним достаточно плотно, не давая дыму просочиться в зону приготовления пищи.

В остальном же печь для казана ничем не отличается от прочих: в ней имеется топка, колосниковая решетка (на нее укладываются дрова). Под ней размещают отсек для сбора золы: для удобства обслуживания сюда можно установить ящик. Топка и отверстие для удаления золы снабжаются дверцами. Для регулировки интенсивности горения в печи устанавливается заслонка, от положения которой будет зависеть количество поступающего в топку свежего воздуха.

Для поездок на природу понадобится компактная мобильная печь, которая легко поместится в багажнике любой автомашины. Корпусом для нее послужит труба. Чтобы не покупать заготовку, ее можно вырезать из старого газового баллона на 50 л – в загородной местности этого добра обычно бывает предостаточно. На всякий случай емкость нужно промыть, несколько раз наполнив ее водой при помощи шланга. Если этого не сделать, оставшийся внутри газ при разрезании может взорваться.

Печь для казана из трубы своими руками (или из газового баллона) изготавливается так:

  1. Баллон нужно разрезать примерно пополам. Чтобы линия разреза получилась ровной и строго перпендикулярной оси баллона, ее лучше наносить вдоль намотанной на него бумажной ленты. Верхнюю часть откладываем в сторону.
  2. Установив нижнюю часть вертикально, следует поставить на нее сверху казан. Тот, как было сказано выше, должен большей своей частью (на две трети высоты) оказаться внутри. Если диаметр печи оказался недостаточным, в ее верхней части нужно сделать несколько вертикальных надрезов длиной в 50 мм, расположив их с шагом в 150 мм.
  3. В стенке нужно вырезать отверстие, через которое будет закладываться топливо. Мельчить не нужно, иначе заполнять топку будет неудобно. Расстояние между этим проемом и днищем должно составлять примерно 20 см. Сначала засверливаются по углам при помощи дрели с коронкой диаметром 50 мм, затем между отверстиями делают прорезы болгаркой.
  4. В верхней части с тыльной стороны нужно высверлить или вырезать отверстия для выхода дымовых газов.

Собственно, в таком виде печь уже может считаться готовой к использованию. Только сначала ее нужно будет хорошенько прокалить, чтобы выветрились все нежелательные запахи.

Несколько более сложный вариант предполагает наличие поддувала и колосниковой решетки. Для установки последней внутри печи нужно приварить два уголка, предварительно подрезав их торцы для прилегания к криволинейной стенке. Колосниковую решетку также нужно будет подрезать, чтобы она приобрела круглую форму.

Печка под казан во дворе дома

В этом варианте печи проемы топки и поддувала нужно оборудовать дверцами. Их можно вырезать из верхней части баллона, которую, как помнит читатель, мы в самом начале отложили.

Дверцы должны быть чуть больше проемов, которые они закрывают. Их можно снабдить покупными петлями, а можно – самодельными. В последнем случае к дверце приваривают два болта, а к корпусу – две гайки большего, чем болты, диаметра.

Для удерживания дверцы в закрытом состоянии к ней болтом прикручивают поворотную щеколду, а к корпусу приваривают зацеп в виде крючка.

Самую примитивную походную печь для казана можно быстро изготовить из двух отслуживших свое автомобильных колесных дисков. В одном из них болгаркой вырезается серединка, так что от диска остается только обод. Теперь эту часть нужно приварить ко второму диску, так чтобы получилось подобие бочки.

Спицы второго диска должны располагаться внизу – они послужат решеткой для укладки топлива. Остается прорезать в боковой стенке отверстие для закладки топлива – и импровизированной печью можно пользоваться.

Кирпичная печь для казана

Кирпич и камень — долговечные строительные материалы. Их использование в кладке практично. Печь для казана из кирпича может быть сложена обычным работником, который имеет технический склад ума, может читать чертежи порядовки. А если есть знакомый печник, то вопрос решается просто.

Много подробных инструкций вы можете найти в интернете. Конструкция системы простая. Тяжелых, грязных работ над фундаментами не требуется. Используется простая кладка.

Есть несколько разновидностей печек из кирпича. Основная задача — способствовать сильному, равномерному нагреву стен котла. Что только не делают мастера по кладке печей, чтобы получить равномерность тепловой подачи к котелку.

Классические варианты топочных котлов, форма повторяющая вазу, перевернутая пирамида — основные хитрости, на которые идут мастера для получения ровномерного тепла.

Виды печей под казан

В зависимости от материала изготовления:

  • печи из металла (фабричного производства и домашнего изготовления);
  • стационарные конструкции из кирпича.

Кирпичные печи различаются в зависимости от способа установки казана:

  • в классических конструкциях казан помещается в кирпичное углубление практически полностью;
  • в модифицированных версиях казан устанавливается на специально вмонтированную горелку.

Печи разделяют также по способу приготовления пищи:

  • специализированные приборы только для использования казана;
  • универсальные (многофункциональные) устройства, в которых пищу можно готовить с помощью казана и других приспособлений (например, решётки для жарки мяса или переносной коптильни горячего копчения).

Выбор того или иного вида конструкции зависит от личных предпочтений.

Особенности печек из кирпича

Для кирпичной печи существует два вида схем — классические и многофункциональные или универсальные.

Классическая печь выглядит следующим образом:

  • стальная плита для фиксации казана;
  • металлические уголки для закрепления плиты;
  • топка с дверкой;
  • поддувало;
  • дымовые каналы и дымоход;
  • наружные стены, которые обрамляют всю конструкцию для достижения лучшего эффекта теплоизоляции.

Если речь идёт о создании универсальной печи, её схема имеет ряд отличий:

  • плиты для фиксации приспособлений для приготовления пищи;
  • для каждого устройства (например, для казана, решётки для жарки мяса и коптильни) создаётся своя топка, потому что необходимо достичь максимального КПД от каждой поверхности;
  • для того чтобы объединить все созданные поверхности в один дымоход, над ними необходимо возвести арку, в которой будет сделан вывод на дымоход.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
