Система с висячими стропилами для двухскатной крыши
Такая система отлично подходит для двускатных крыш с пролетом, длиной менее 6 м, при этом внутри дома нет промежуточных стен. В качестве нижней опоры для стропил используется мауэрлат, а в верхней части – они опираются друг на друга. Для уменьшения распирающего усилия стропил на стены дома, используется затяжка. Затяжки для балок устанавливают внизу стропил.
Вместе с тем, эти элементы используются и как балки перекрытия. Стоит отметить, что железобетонное перекрытие верхнего этажа тоже может выступать в роли затяжки. Если затяжку установить выше, то она уже называется ригелем. Если расстояние между внешними стенами превышает 6 метров, возникает необходимость в использовании опорных стоек и раскосов для удержания стропил. Вместе с тем, размер стропил для двухскатной крыши по длине в месте за подпоркой не должен превышать 4,5 м.
Стоит выделить ряд важных фактов о конструкции висячих стропил:
- Упор для свеса крыши не стоит располагать на нижней части свисающих за пределы стен стропильных ног. Для этих целей оптимально подойдет кобылка. В таком случае нога сможет опираться на поверхность мауэрлата всей плоскостью. Диаметр бруса для кобылок, как правило, не превышает сечение стропил.
- На скат крепится ветровая доска, по направлению от конька к мауэрлату. Уклон делается от чердака. Это нужно, для придания крыше жесткости, чтобы она не деформировалась под действием ветра.
- Если в вашем распоряжении имеются деревянные стропила с влажностью, превышающей 18 %, имейте в виду, что стропильная система, после того как дерево высохнет, может начать шататься. В этой связи, при соединении деревянных элементов, в качестве крепежа используйте не гвозди, а болты, так как их можно в любой момент подтянуть. Лучше всего, конечно, подойдут ершенные гвозди или саморезы.
Монтаж стропильной системы
Односкатная крыша имеет два случая монтажа: стены постройки разной высоты и стены одинаковые. Сначала рассмотрим первый вид. Если у вас одна несущая стена выше другой, то на них с помощью анкерных болтов устанавливаем мауэрлаты. Они представляют собой направляющие балки 100*100 мм или 150*150 мм, которые крепят на анкерные болты или монтажную проволоку, они исправляют погрешности кладки или обеспечивают безопасную усадку деревянного сруба.
Стропильная система крыши для больших пролетов.
В этих балках вырубаются гнезда под стропила, которые крепятся к мауэрлату на шиферные гвозди. Стропила держат крышу и распределяют ее вес на стены, а также на них ставится обрешетка. Монтаж стропил осуществляется с шагом 60-80 см. Предпочтительно использовать обрезные доски 30*150 мм. Концы досок выносят за стены на 40-50 см. Такое устройство делается для защиты стен от осадков. Если стропильная нога длиннее 4,5 м, то устанавливают подпорки. Если ширина здания больше 4,5 м, нужен монтаж дополнительных стоек, опирающихся на балки, которые укрепляют подстропильной ногой или раскосом. Угол наклона должен совпадать для всех стропильных ног.
Второй вид – возведение односкатной крыши своими руками на стенах одинаковой высоты – требует установки дополнительной вертикальной стропилы, так что между ней и балкой образуется прямоугольный треугольник. Изначально на верхний ряд стен кладут сейсмопояс, или, по-другому, мауэрлат. Если стены кирпичные, под мауэрлат кладется слой рубероида для гидроизоляции. Так же как и в первом случае, каркас собирают из балок шагом около 70 см, концы которых выступают на 50 см. Перпендикулярно балкам крепят вертикальные брусья, которые служат опорой крыши и основой для обрешетки. Один конец стропильной ноги опирается на балку, другой – на стропила.
Стропильная система односкатной крыши с пролетом 4,5 и 6 метров.
Стропила и обрешетка делаются из хвойных пород: сосны, ели. Доски должны быть хорошо просушены, ошкурены, без сучков. Рекомендуется обработка антисептиком от плесени и грибков и антипиреном.
Если предполагается стелить мягкую кровлю, такую как битумную черепицу, делается сплошная обрешетка из досок или ОСБ-плит.
На готовый каркас в два слоя укладывается гидроизоляционный материал. Как пример, рубероид или обычная полиэтиленовая пленка. Гидробарьер крепят внахлест на строительный степлер. Сверху вдоль стропил продольными рейками прибивают контробрешетку.
Завершенный вид крыше придает кровельный материал. Для шифера, профилированного листа, ондулина, металлочерепицы нужно соблюдать следующие правила. Листы накладываются внахлест снизу вверх. Это необходимо для того, чтобы стекала талая и дождевая вода.
Диаграмма выбора уклона крыши в зависимости от покрытия.
Когда мы строим односкатную крышу здания своими руками, которое будет использоваться под жилье в зимние месяцы, каркас крыши нужно утеплять изнутри. Сначала односкатная крыша внутри покрывается пароизоляционной пленкой, которая препятствует попаданию влаги. Затем производится монтаж утеплителя, в качестве которого используют минплиты, блоки из стекловолокна, базальтовые маты и другое. И сверху на каркас ложится слой гидроизоляции. Внутри чердачное помещение можно обшить гипсокартоном, ОСБ-плитами либо иным другим подходящим материалом.
Торцы крыши закрывают ветровыми досками или боковыми планками. Свесы кровли подшивают доской, профлистом, вагонкой.
Очень часто односкатная кровля укрепляется каменными бордюрами. Они создают защиту при ураганном ветре. Открытой остается только сточная часть. Чтобы придать бордюрам привлекательный вид и защитить каркас от проникновения влаги, камни или кирпичи закрывают оцинковкой или профлистом.
Когда односкатная крыша возводится своими руками, необходимо обеспечить устройство мощного водостока. При высотных работах обязательно соблюдайте технику безопасности и пользуйтесь страховочным оборудованием.
Пример расчетов
Как пример возьмем гараж с одинаковыми стенами размером 5*4 м. Выбранный угол наклона 25º. Необходимо рассчитать высоту, на которую нужно поднять одну из несущих стен. Для этого длину боковой стены умножаем на тангенс угла наклона, то есть 5*tg25º. Получается, что высота вертикального стропила равна 2,35 м. Схема для вычисления стропильной ноги следующая: высоту стропильной ноги делим на синус угла ската и к полученному отношению прибавляем удвоенную длину свеса, то есть 2,35/sin25º+2*0,5=6,6 м.
Односкатная крыша своими руками.
Односкатная крыша представляет собой прямоугольную абсолютно плоскую форму, расположенную под углом по отношению к коробке здания. Величина ее наклона может быть разной в зависимости от архитектурного замысла, климатических условий и окружающего ландшафта. При использовании качественных материалов, служит не менее 20–30 лет.
Подобное устройство кровли считается наиболее устойчивым, в том числе и к внешним природным воздействиям, если расположение строения безошибочного по отношению к розе ветров.
Снег на поверхность ложится ровным слоем, что делает нагрузку равномерной и безопасной.
Наклонная односкатная форма лучше, чем двускатная, хотя она не позволяет создать удобное чердачное пространство. Зато проще с системой проветривания: аэраторы и вентилируемый конек просто не нужны.
Общие сведения по результатам расчетов
- Угол наклона крыши
– Угол наклона ската и стропил. Программа так же подскажет подходит ли данный угол для выбранного
кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты
подъема. - Площадь поверхности крыши
– Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого
кровельного и подкровельного материала - Количество рубероида
– Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста. - Длина стропил
– Длина стропила от конька до основания ската - Минимальное сечение стропил
– Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для
московского региона. - Количество стропил
– Общее количество стропил при заданном шаге на всю стропильную систему. - Количество рядов обрешетки
– Общее количество рядов обрешетки по заданным размерам на всю кровлю Равномерное расстояние между досками обрешетки
– Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.
Сборка различных вариантов стропильных систем односкатной крыши ↑
Односкатные типы стропильных конструкций чаще всего применяются для перекрытия подсобных строений: гаражей, сараев и пристроек. Как выполняются работы по сборке?
Односкатная крыша гаража ↑
Обычно ширина пролета у гаражей редко превышает 4000 мм, поэтому над данной постройкой можно использовать простейшую схему стропильного каркаса. Сборка осуществляется поэтапно следующим образом:
- Мауэрлат изготавливается с бруса сечением не менее чем 100×150 мм. К внешнему краю деталь не должна сдвигаться ближе 50-ти мм. Крепиться элемент на заранее вмурованные в кладку шпильки. Если строение из дерева, то функцию мауэрлата выполняет верхний венец стен. Под стропила лучше всего заранее заготовить шаблон соответствующей длины. Причем желательно чтобы изначально брус был немного больше (на 50-100 мм с каждого края) от запланированной протяженности. Требуемый вылет карнизов формируют уже после установки стропил, обрезав лишние края. Обычно свесы крыши изготавливаются в пределах 400-500 мм с каждой стороны. По всей протяженности мауэрлата делается разметка под врубку для стропил. Шаг между ними в соответствии с проектом. Выборку древесины делают на глубину, не превышающую 1/3 часть толщины бруса.
- Изготовленные стропилины устанавливаются на свои места и соединяются с мауэрлатом выбранным способом (гвозди, скобы, уголки и прочие). По окончанию установки, стропила торцуются до требуемой длинны, и закрываются набиваемой ветровой доской. Для формирования свесов крыши впереди и сзади гаража можно воспользоваться двумя способами.
- Мауэрлат выноситься на требуемую длину за стены строения.
- К крайним стропилам крепят дополнительные элементы – кобылки.
Формирование стропильной системы пристройки ↑
Пристройки к дому могут иметь различные параметры, и при ширине пролетов менее чем 4000 мм можно применить классическую схему с опорой стропил на две несущие точки. Однако с более широким строениями (˃4000 мм) потребуется установка подкосов, которые упираются в стену здания.
- На внешнюю стену пристройки укладывается мауэрлат, изготовленный из бруса 100×150 мм. Крепеж детали осуществляется выбранным способом (на шпильки, анкеры), в деревянном строении деталь не монтируют используя в качестве опоры для стропил верхний венец стены. В противоположной стене дома, под стропилины нужно подготовить гнезда под размер стропилины в толще стены (такие пазы можно изготовить еще на этапе кладки).
- Для подкосов можно использовать доску 50×150 мм. Их нужно монтировать с углом не более чем 45 градусов к опорной стене. Стропила укладывают на мауэрлат, заводя противоположные концы в подготовленные пазы. Со стеной брус соединяют монтажными уголками, а с противоположной стороны на гвозди или скобы. Под подкосы также готовят пазы, предварительно рассчитав угол наклона. Соединение элементов со стропилинами можно сделать путем забивания скоб или гвоздей.
В деревянных домах крепеж стропилин к стене осуществляться за счет установки кронштейнов (П-образные для стропил) под пятки детали снизу.
После установки стропила укорачивают, формируя свесы карнизов, и набивают ветровые доски. Следующим шагом монтируют обрешетку под кровельный настил.
Создавая стропильную систему сарая или хозяйственного блока, схему сборки выбирают зависимо от длины будущих стропил, при превышении значения в 4000 мм, потребуется установка дополнительных элементов: подкосов, ферм и прочих.
Соблюдение всех основных требований позволит эксплуатировать такую крышу на протяжении 15-25 лет, а с профилактическими осмотрами и реставрационными работами значительно дольше.
Основные преимущества и отрицательные стороны конструкции
К достоинствам этой конструкции можно отнести следующее:
- Экономия средств на покупке стройматериалов.
- Простота конструкции, а значит, и монтажа.
- Небольшой вес, по сравнению с двускатным вариантом – на стены ложится меньшая нагрузка.
- Высокая сопротивляемость воздействию ветра и нагрузке от скопившегося на крыше снега.
- Конструкция может быть возведена в разном угловом диапазоне — от 5 до 45º.
- Односкатная крыша, выполненная под небольшим углом, позволяет установить на ней водогрейную емкость или солнечные батареи, а также устроить место для отдыха.
- Такую конструкцию можно покрыть любым из существующих кровельных материалов, безусловно, с учетом условий ее эксплуатации и угла наклона.
Снегозадержатель
Естественно, как и у любой конструкции, у односкатной крыши есть свои недостатки, которые тоже нужно знать, выбирая этот вариант:
- Крыша с одним скатом требует более серьёзного утепления, чем двускатная, так как под ней не такое большое пространство, которое создает воздушную прослойку. Без обустройства надежной термоизоляции в летние месяцы чердачное помещение будет сильно нагреваться, а в зимние — выхолаживаться, и в том, и в другом случае передавая температуру в дом. Однако, если правильно рассчитать и провести монтаж всех элементов, то этого недостатка можно избежать.
- Если же перекрытие делать сразу под крышей, устроенной под маленьким углом, то дом лишается не только верхней воздушной прослойки, но и чердака, а значит, возможности устроить дополнительную комнату — это можно считать вторым недостатком конструкции. Но, если чердачное помещение спланировать несколько иначе, то и с этим недостатком можно справиться.
Одним из недостатков односкатной крыши является скопление на ней снежных масс
Еще один недостаток односкатной крыши относится только к конструкции, имеющей небольшой уклон в 5—10º — это плохой сход с нее снеговых масс. Так, при большом скоплении снега кровлю придется очищать вручную или же делать систему подогреваемой крыши, используя нагревательный кабель.
Решить эту проблему поможет установка обогрева кровли
Стропильная система односкатной крыши
Такие крыши особенно популярны при строительстве дворовых построек — сараев, гаражей. Просто размеры строений позволяют использовать не очень мощные балки, причем балки требуются в небольшом количестве. При ширине строения до 6 метров, стропильная система односкатной крыши почти не содержит дополнительных усиливающих элементов (подпорок и прогонов), что выгодно. Также привлекает отсутствие сложных узлов.
Для Средней полосы России для пролета до 5,5 метров берут балки 50-150 мм, до 4 метров достаточно 50-100 мм, хотя по-хорошему, надо считать снеговую и ветровую нагрузку конкретно в вашем регионе, и, исходя из этого, определяться с параметрами балок.
Стропильная система односкатной кровли с малой величиной пролета (до 6 метров)
При расстоянии между стенами до 4,5 метров, односкатная крыша состоит из двух брусков мауэрлата, закрепленных на стенах, и стропильных ног, которые на мауэрлат опираются. Действительно очень простая конструкция.
При ширине пролета от 4,5 метров до 6 метров, требуется еще лежень, закрепленный на более высокой стене на уровне перекрытия и подстропильная нога, которая упирается в балку почти в середине. Угол уклона этой балки зависит от расстояния между стенами и уровня установки лежня.
Более сложные стропильные системы в односкатной крыше при ширине зданий более 6 метров. В этом случае оптимально, если дом спроектирован так, что внутри имеется еще она несущая стена, на которую опираются стойки. При ширине дома до 12 метров, фермы все еще простые, расходы на устройство кровли минимальные.
Устройство ферм односкатных крыш при ширине зданий более 6 метров
Для зданий шириной более 12 метров система становится сложнее — подстропильных ног становится больше. Кроме того, изготовление балок длиной более 6 метров — дорогое удовольствие. Если требуется увеличение только на ширину свесов кровли, балки доращиваются по краям кобылками. Это куски балок такого же сечения, соединенные с балкой и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленных болтами или гвоздями, допускают использование монтажных пластин.
Вариант сращивания стропил
Если общая длина балки получается более 8 метров, их обычно сращивают. Места стыка дополнительно усиливают, прибив доски или монтажные пластины.
Варианты крепления стропил к мауэрлату: скользящее слава вверху и жесткое вверху справа. Внизу справа вариант врезки без свесов (применяется очень редко)
Еще могут быть вопросы по способам крепления стропил односкатных крыш к мауэрлату. Принципиальных отличий нет. Все также в стропильной ноге делают вырез, которым брус упирается в мауэрлат. Чтобы не мучатся с каждой стропильной ногой, выравнивая ее посадку, выпилив первую, из куска доски, толстой фанеры или бруса делают шаблон, точно повторяющий полученный «выпил». Все последующие стропила запиливаются перед установкой. К ним в нужном месте прикладывается шаблон, обводится и выпиливается выемка требуемой формы и размера.
Это речь шла о жестком креплении стропильных ног к мауэрлату. Оно используется на всех зданиях, которые дают малую усадку. На деревянных домах такой способ крепления использовать нельзя — дом все время оседает или немного приподнимается, из-за чего может появиться перекос. Если кровля будет закреплена жестко, ее может порвать. Потому при устройстве односкатной или любой другой кровли на деревянных домах используют скользящее соединение стропил и мауэрлата. Для этого есть так называемые «скользячки». Это пластины, состояние из уголков, которые крепятся к мауэрлату и подвижно связанных с ними металлических полос, которые крепятся к стропильной ноге. Таких скользячек ставится по две на каждую стропилу.
Односкатная крыша для беседки или гаража
Чаще всего подобная конструкция выбирается для гаража или беседки. После того, как стены полностью возведены, начинаются монтажные работы:
1. На стену укладывается слой гидроизоляции и мауэрлат;
2. Устанавливаются стропила, предварительно делаются запилы для монтажа торцевой доски. Элементы фиксируются с помощью металлического уголка;
3. Натягивается гидроизоляционная пленка. Вдоль каждой стропилы крепится контробрешка. Поперек стропил монтируется обрешетка. Доски обрешетки подрезаются в размер;
4. Сверху на обрешетку укладываются листы профнастила. Устанавливается торцовочная доска.
Утепление кровли
Кровельный пирог устраивается с учётом завершающего покрытия. Пирог включает в себя утеплитель, паро- и гидроизоляцию. Чтобы утеплить строение, подойдёт смесь бетона и глины, шлаки цемента и другие материалы. Довольно часто строители применяют многослойные материалы, например, минеральную вату. Утеплительные плиты бывают:
- плитными;
- рулонными.
Перед прокладкой утеплителя надо выполнить гидроизоляцию. Материал выкладывается поверх составных элементов кровли.
Перед выполнением утепления нужно проложить гидроизоляцию
Это целесообразно делать в случае, если толщина материала для теплосбережения меньше высоты стропила. Если утеплитель по толщине соответствует высоте опорного элемента, плёнку следует монтировать на верхние части брусков, которые применяются для увеличения высоты подпорок.
Гидроизоляцию надо монтировать поперёк ската с нахлёстом 100 мм. Между гидроизоляцией и крышей надо оставить вентиляционный зазор в 50 мм или более. Для этого поверх плёнки монтируются бруски 50х50 мм.
Утеплитель понадобится разрезать на отдельные полосы и расположить между планками. Монтировать материал нужно враспор, для этого его ширина должна превышать расстояние между поблизости размещёнными подпорками на 30 мм. Затем нужно расположить пароизоляционный материал в нижней части стропил и зафиксировать его гвоздями с головками без выступа. Пароизоляция монтируется с нахлёстом примерно в 8–10 см. Для герметичности полотна рекомендуется соединять самоклеящейся лентой.
Делаем крышу своими руками
Пошагово рассмотрим процесс создания кровли пристройки, имеющей один скат, самостоятельно.
Шаг 1. Определившись с проектом и решив, какой будет создаваться односкатная кровля, можно приступать к ее монтажу. Первым делом требуется уложить мауэрлат, на который и будет опираться система стропил. В данном случае мауэрлат нужно закрепить на несущей стене пристройки и на параллельной ей несущей стене. Для начала следует в тело стены установить болты.
Вначале устанавливаются болты
Шаг 2. Далее нужно просверлить в брусе, подобранном для мауэрлата, отверстия под болты. Чтобы нанести отметки на брус, по которым будут выполняться отверстия, можно уложить его поверх болтов и постучать в области них молотком. На дереве останутся отпечатки. Вот по ним и изготавливаются отверстия нужного диаметра.
В брусе сверлятся отверстия
Шаг 3. После этого мауэрлат нужно установить на его законное место, надев отверстиями на болты. А в области верхней части отверстий нужно сделать выемки для гаек, которыми мауэрлат будет притягиваться к торцу стены.
Установлен мауэрлат
Проделываются выемки для гаек
Шаг 4. Требуется закрутить все гайки на болтах, держащих мауэрлат.
Закручиваются гайки
Шаг 5. На мауэрлате нужно сделать разметку по местам крепления стропил в соответствии с выбранным шагом. Для этого используются карандаш и угольник.
Нанесение разметки
Шаг 6. Также на стене дома, противоположной предыдущей, крепится второй брус на болты, только закрепляется он выше в соответствии с выбранным углом ската. И на него также наносится разметка для установки стропильных ног.
Крепление второго бруса
Шаг 7. Стропильные ноги нужно подготовить к установке – обработать деревозащитными составами, а затем – сделать необходимые спилы, которые позволят их установить.
Создание спилов на стропильных ногах
Шаг 8. В соответствии с нанесенной разметкой стропильные ноги нужно установить. Один край упирается на мауэрлат, а второй – на доску, закрепленную на стене
Доски важно зафиксировать при помощи крепежного элемента
Установка стропильных ног
Процесс установки стропил
Шаг 9. Далее останется только сделать обрешетку – перпендикулярно стропильным ногам. И закрепить на ней выбранный кровельный материал.
В данном случае отмечается значительная экономия материалов, так как не нужно отдельно изготавливать фронтон – его заменит стена дома. В противном случае понадобится сделать подъем стены до требуемого уровня крыши или же создать фронтона кровли. Но и расход материалов будет больше.
Схема сооружения стропильной системы односкатной крыши над пристройкой
Также монтаж односкатной крыши, если она слишком большая, подразумевает установку дополнительных опор – подстропильных ног. Они одним концом должны упираться в балки перекрытия, давая опору стропилам. Это позволит избежать прогиба кровли под своим собственным весом. Если этой мерой пренебречь, то брус, использованный для создания стропил, со временем начнет провисать и может деформироваться, что отрицательно скажется и на состоянии остальных элементов кровли, в том числе и самого кровельного покрытия.
Если нужно укладывать теплоизоляционные материалы, а также гидроизоляцию, то они монтируются на этапе, следующим за созданием обрешетки. К ней сначала фиксируется гидроизоляционный материал (для крепления можно использовать строительный степлер), после чего укладывается слой утеплителя. Но понадобится смонтировать и уровень контробрешетки, к которой непосредственно будет прикрепляться сам кровельный материал.
Утепление односкатной крыши
Процесс укладки кровельного покрытия будет зависеть от того, какой материал был выбран
Важно максимально придерживаться технологии укладки того типа материала, который используется. Обычно инструкции по монтажу предоставляет производитель покрытия
Видео – Создание односкатной кровли
Односкатная крыша – прекрасный вариант простой кровли, который позволит сэкономить деньги и время. С задачей ее возведения справиться сможет любой, даже начинающий строитель. Это – наилучший вариант для обустройства беседок, пристроек и простых сооружений на приусадебном участке или возле частного дома.
Выбор материала для кровли пристройки
Прежде, чем покупать первый попавшийся кровельный материал необходимо просмотреть их полный перечень, выяснить достоинства и недостатки каждого отдельного взятого материала. Сравнив все за и против, можно выбирать оптимальный вариант, что будет применяться для пристройки, идеально, если он будет аналогичен материалу, используемому для кровли крыши дома.
Раньше выбор кровельных материалов был ограничен, сейчас же в 21 веке ассортимент практически не ограничен, ни по гибкости, ни по цвету или прочим факторам.
Популярные кровельные материалы:
- Фастлок.
- Мягкая кровля.
- Все вариации черепицы.
- Шифер.
- Профнастил или металлическая кровля.
- Дорогие кровельные покрытия декоративного характера.
То, что необходимо учитывать при выборе кровли:
- Необходимое количество материалов.
- Срок эксплуатации.
- Цену материала, стоимость его монтажа.
- Пластичность, гибкость.
- Вес и устойчивость к внешним факторам.
- Пожаробезопасность.
- Цветовая вариативность.

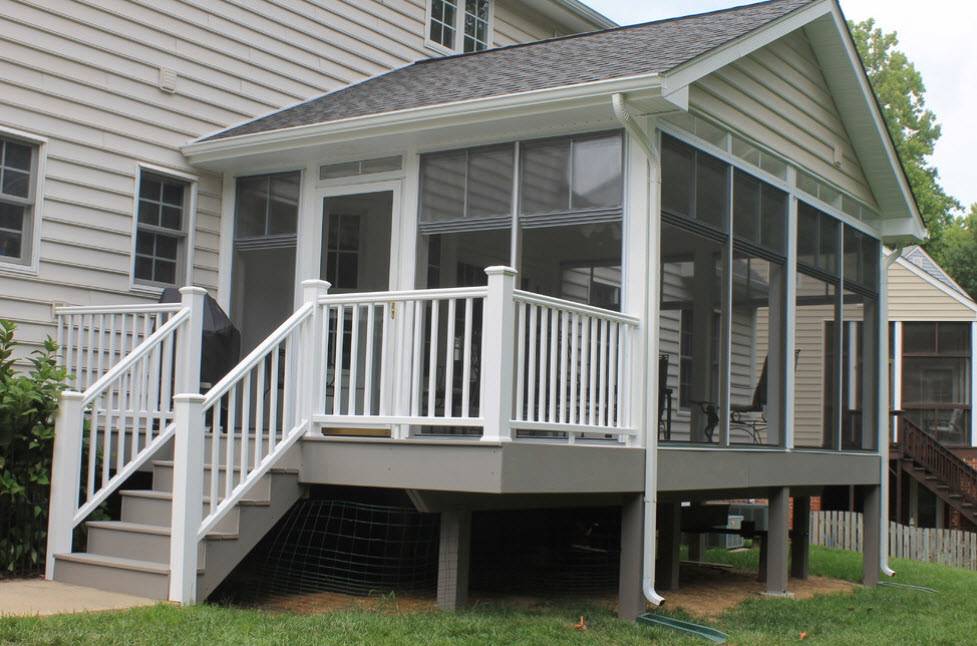

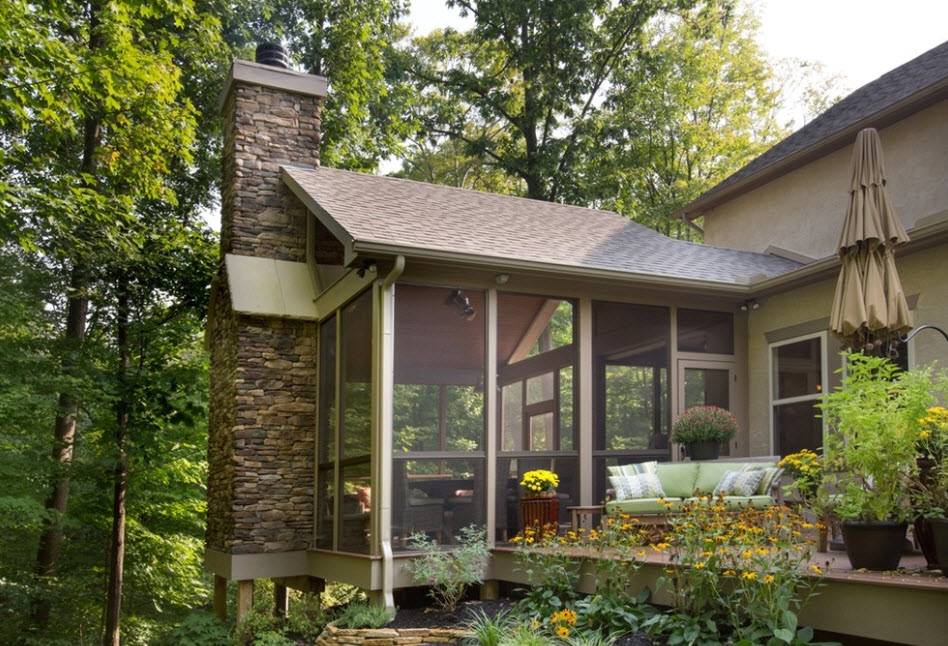

Односкатная крыша для пристройки своими руками
После завершения строительства дома часто оказывается, что места для каких-то хозяйственных нужд в нем недостаточно. Бывает, возникает необходимость оборудовать гараж, соорудить беседку для отдыха на природе, сделать теплицу или оранжерею, но маленькая придомовая территория не позволяет удовлетворить все нужды домовладельцев. Чтобы сэкономить свободное пространство и строительные материалы, жилище расширяют в горизонтальном направлении, пристраивая к нему необходимые помещения. В этой статье мы расскажем, как возводится односкатная крыша пристройки к дому своими руками.
