Как подключить бойлер к водопроводу: рекомендации и инструкции

Особенности монтажа

Решая, как установить и подсоединить к водопроводу водонагревательный бойлер, учитывают следующие рекомендации:

  • По правилам установки водонагревателей, трубы горячей воды должны поступать к сантехническим приборам в тепловой изоляции с толщиной оболочки не менее 20 мм, коэффициент ее теплопроводности не должен превышать показатель в 0,035 Вт/м2. Выполнение данного условия снижает теплопотери в магистрали, экономит электроэнергию и соответственно финансовые средства потребителя.
  • Так же желательно присутствие изоляции и на металлических трубах из стали, нержавейки или меди в линии холодного водоснабжения (ХВС). Основное назначение теплоизоляции на трубопроводе подачи холодной воды – препятствие образованию конденсата, вызывающего появление плесени и грибка, коррозии.

Рис. 14 Бойлер косвенного нагрева в индивидуальном доме

  • Распространенная неисправность многих бойлеров – утечка воды через боковой штуцер предохранительного спускного клапана, вызванная высоким давлением в водопроводной магистрали (встречается на первых этажах многоквартирных высотных домов). Обычно воду отводят в канализацию при помощи гибкой подводки, закрепленной на боковом штуцере, что не всегда удобно. Один из вариантов избежать монтажа мешающего шланга – установка на бройлер расширительного бака, компенсирующего перепады давления.
  • Как правило, расширительный бак ставят на бойлеры косвенного нагрева или резервуары значительной емкости с большим количеством воды, где небольшие температурные колебания вызывают существенное перепады давления.
  • При монтаже бойлеров следует подбирать кабель электропитания с термостойкой изоляцией, в электрической цепи обязательно наличие заземляющего контура. Система электропитания водонагревателя должна иметь устройство защитного отключения УЗО.
  • При эксплуатации мощных бойлеров энергопотреблением свыше 5 кВт, их запитывают трехжильным медным проводом большого сечения (2 – 2,5 мм2) от щитка, проводя отдельную электрическую линию, наиболее часто используемые марки электрокабеля – ВВГ 3х2,5-380, ППВ 3х2,5-380.
  • Для увеличения срока службы ТЭНов водонагревателей в системе водоснабжения устанавливают магнитный фильтр, препятствующий отложению солей металлов на поверхности нагревательного элемента.

Рис. 15 Подключение типового бойлера к электрической сети

Подготовка к монтажу

При выполнении монтажных работ самое главное – обеспечить правильное соединение труб. Кроме этого, необходимо подобрать наилучшее место для установки водонагревателя. Также следует выполнить еще одно условие — запитать от электрощитка кабель, к которому и следует подключать бойлер, ведь это устройство требует отдельной электрической схемы для своего подключения.

Необходимые материалы

При выполнении установки оборудования используются самые простые материалы. Обычно для качественного выполнения монтажа необходимо применять:

  • отрезок пластиковой трубы;
  • латунные краны;
  • переходники.

Для того чтобы выполнить работы по электрической части, достаточно заранее приобрести:

  • медный кабель;
  • необходимые элементы для крепежа к стенке;
  • саморезы.

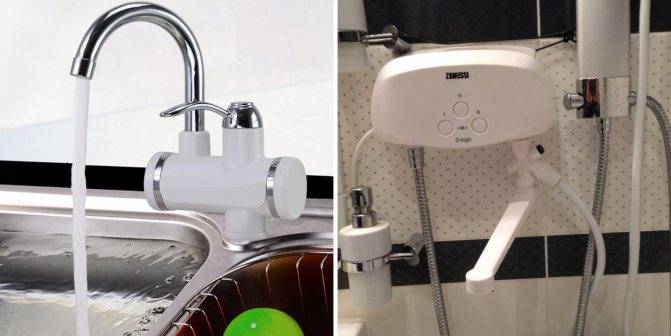

Как установить проточный безнапорный водонагреватель

Выберите место установки

Безнапорные проточники, как правило, способны обеспечить лишь одну точку водоразбора, поэтому вопрос выбора места не стоит. Прибор устанавливается вместо смесителя на умывальнике в ванной или на кухне, а также рядом с краном в душе.

Закрепите водонагреватель

Прибор в форм-факторе крана смонтировать проще всего. Для этого перекройте воду на смесителе и снимите с него гибкие подводки. Открутите крепёжный кронштейн крана и извлеките из раковины.


YouTube-канал «Дачник»

Соберите водонагреватель согласно инструкции: присоедините излив, закрутите входной штуцер и вставьте в отверстие в раковине. Наверните гайку крепления и затяните её, чтобы зафиксировать проточник.

Настенные модели придётся крепить на дюбели или шурупы в зависимости от типа стены. Используя шаблон или измерив расстояние между кронштейнами, сделайте разметку и просверлите отверстия. Закрепите водонагреватель дюбелями или шурупами.

Подключитесь к водопроводу

Здесь тоже всё просто. Подключение сводится к присоединению гибкой подводки, которую вы сняли со смесителя, на штуцер водонагревателя. Установите резиновую прокладку под накидную гайку и заверните её сначала от руки, а затем с небольшим усилием при помощи ключа.


YouTube-канал Status 81

Настенный проточник можно запитать от той же гибкой подводки смесителя или от душа. Для этого открутите со шланга лейку и подсоедините освободившийся конец ко входу водонагревателя.

Важный момент! После водонагревателя не должно быть никакой запорной арматуры. Вода перекрывается исключительно самим проточником или краном, к которому он подключён. В противном случае из-за отсутствия протока ТЭН может перегреться и выйти из строя.

Подключитесь к электросети

Компактные безнапорные модели обычно имеют готовый провод с вилкой, поэтому подключение сводится к тому, что нужно вставить вилку в розетку с заземлением. Поскольку водонагреватель относится к мощным приборам, подключать его через тройники и удлинители запрещается. Из-за большого тока контакты в них могут перегреться, расплавиться и вызвать пожар.

Сделайте пробный запуск

Перекройте кран на стояке горячей воды. Откройте смеситель и пустите воду через прибор. Подождите несколько секунд, пока не пойдёт ровная струя. Переведите прибор в режим нагрева, повернув рычажок или нажав кнопку. Проверьте, что вода нагревается.

Наиболее популярные ошибки при подключении

  • Установка не предохранительного, а обычного обратного клапана. В итоге избыточное давление не уменьшается, что приводит к повреждению водонагревателя. Происходит деформация водосодержащей емкости, отслоение защитной антикоррозийной эмали, выдавливание резиновой прокладки. Нарушается герметичность бака, вследствие чего вода просачивается наружу.
  • Отсутствие предохранительного клапана. Типичная ошибка монтажа, которая приводит к повышению давления внутри бойлера и его повреждению. Нагреватель может перегореть.

Предохранительный клапан, тройник, шаровой кран – все это должно быть подключено к водонагревателю. При соблюдении элементарных правил эксплуатации бойлера, прибор прослужит долго, и не будет ломаться.

Подключение бойлера к электропитанию

Для работы электрического бойлера потребуется отдельное электропитание в 220 Вольт идущее от квартирного электрощита.

Бойлер обязательно должен быть заземлен. Поэтому для электропитания нужно использовать трехжильный кабель. Кабель должен быть с медными жилами, в двойной изоляции,например ВВГнг. Сечение кабеля рассчитывается в зависимости от мощности бойлера. (О расчете сечения кабеля читать ТУТ)

Одну из жил кабеля (обычно желто-зеленую) нужно использовать для заземления бойлера. Заземляющий провод должен идти, не прерываясь от заземляющей шины в квартирном электрощите (если щит установлен в квартире) или от корпуса этажного электрощита к заземляющей клемме розетки для бойлера.

Нельзя использовать для заземления бойлера металлические конструкции, которые могут встретиться в санузле, а также водопроводные трубы.

Как правило, бойлер подключается через электрическую розетку. Нельзя устанавливать розетку вблизи открытой воды (Читайте подробно о зонах электробезопасности в ванной).

Электропитание бойлера должно быть выделено в отдельную группу. Для защиты линии электропитания бойлера нужно установить двухполюсной автомат защиты с номиналом, рассчитанным по мощности бойлера. (Как рассчитать номинал автомата защиты читать ТУТ)

Также, обязательно, нужно обезопасить электропитание бойлера для человека. Для этого нужно в линию электропитания бойлера установить отдельное устройство защитного отключения (УЗО).

УЗО бойлера устанавливается после автомата защиты для бойлера, номинал УЗО должен быть на шаг меньше номинала автомата защиты.

Вместо защитной пары, автомат защиты плюс УЗО, можно установить один объединяющий дифференциальный автомат защиты.

Розетка для бойлера должна иметь степень защиты корпуса не менее IP 44 .Устанавливать розетку нужно выше мест соединения водопроводных труб и на расстоянии от бойлера не менее 40-50 см.

Корпус бойлера должен быть не только заземлен, но и подключен к дополнительной системе уравнивания потенциалов (ДУП) квартиры.

Электрический кабель для питания бойлера должен быть замурован в стене либо проложен открыто в трубах или гофре не распространяющей горение. Расстояние от открыто проложенного кабеля до труб горячего водоснабжения должно быть не менее 50 см.

Теперь разберем, как подключить бойлер к водопроводной сети.

Как подключить накопительный водонагреватель на даче

Как правило, на дачах приходится иметь дело с очень низким давлением внутри водопроводной системы, что исключает вероятность использования классических схем установки водонагревателя. Выходом из подобной ситуации является специальная емкость, установленная отдельно от нагревателя: бойлерные баки заполняются уже от нее. Обратный клапан в такой схеме применить не получается

Важно максимально точно подобрать объем дополнительной емкости: он должен в несколько раз превышать объем бака (баков) прибора. Емкость для создания давления не может быть замкнутой (вакуумной), поэтому в ней нужно проделать отверстия.

Лучше, если в таком баке будет поплавочный клапан для регулировки уровня жидкости. На трубу от емкости к водонагревателю устанавливают кран или вентиль. Перед тем, как подключить нагреватель воды, бак для создания давления поднимают на чердачное помещение: он должен располагаться над бойлером на высоте более двух метров. Если дача или загородный дом в зимнее время не будет эксплуатироваться, содержимое бака перед наступлением морозов необходимо слить.

Виды автономных водонагревательных котлов

На сегодняшний день на строительном рынке и в супермаркетах бытовой техники представлен широчайший выбор бойлеров – автономных устройств для нагрева воды. При этом чтобы не ошибиться с выбором оптимально подходящего устройства для конкретно взятого дома, нужно разбираться в разновидностях систем подобного рода. При этом основным параметром различия бойлеров считается их тип.

  1. Конструкция бойлера может быть накопительной – металлический бак с водонагревательными элементами как на фото. Такое оборудование вмещает в себе достаточно большое количество воды, которая в нём же и нагревается. Впоследствии эту воду расходуют по мере необходимости. При этом подогрев воды требует определённого количества времени.
  2. Автономная проточная водонагревательная конструкция бойлера, в которой нагрев воды происходит непосредственно в трубах. Удобством такой системы является моментальная доступность горячей воды при открытии крана.

Также конструкция бойлера может отличаться по тепловым носителям.

  1. Электрический бойлер оснащается специальными тэнами, которые работают от сети переменного тока.
  2. Газовые бойлеры для нагрева воды как на фото используют тепло пламени.

Хочется отметить, что для подключения газового оборудования к магистральной сети без помощи сертифицированных специалистов не обойтись, так как самостоятельные эксперименты запрещены по закону. При этом для ввода в эксплуатацию газового бойлера потребуются специальные разрешения организации предоставляющей подачу газа потребителю.

Если говорить об электрическом бойлере, то его подключение, возможно, своими руками. Принцип функционирования такой системы очень похож на работу стандартного электрочайника, поэтому его установка не вызывает каких-либо затруднений. К самым распространённым моделям бойлеров с электрическим подогревом воды относятся устройства накопительной конструкции, порядок подключения которых будет рассмотрен более подробно.

Схема подключения водонагревателя в квартире

Наличие в квартире централизованной водопроводной системы предполагает соблюдение схемы на основе элементов, представленных:

  • трубой на ввод с однонаправленным предохранительным клапаном давления;
  • выводным водопроводным шлангом для избыточного давления;
  • смесителями;
  • соединительной втулкой для водопровода;
  • выводной трубой для горячей воды.

В процессе подключения и эксплуатации водонагревателя потребуется придерживаться нескольких несложных рекомендаций, данных производителем.

Схема подключения ЭВН к водопроводу

Важно запомнить, что подключение к электрической сети прибора, не заполненного водой, категорически запрещено, а жидкость, прошедшая через водонагревательное оборудование, не должна использоваться в пищевых целях. Чтобы процесс монтажа водогрейного прибора прошел беспроблемно, а само устройство могло эксплуатироваться максимально долгое время, нужно использовать рекомендуемые изготовителем оборудования детали.

Чтобы процесс монтажа водогрейного прибора прошел беспроблемно, а само устройство могло эксплуатироваться максимально долгое время, нужно использовать рекомендуемые изготовителем оборудования детали.

Установка бойлера

Перед выбором и установкой водонагревателя рассчитывают объем отбираемой воды в течение суток, учитывают время нагрева полного резервуара. Это необходимо, чтобы обеспечить жилище нужным количеством подогретой жидкости для бытовых и хозяйственных нужд. Показатель повлияет на объем бака и мощность накопительного водонагревателя. Находят оптимальное место для навески, учитывая точки, где будет одновременно разбираться вода.

Правила размещения, независимо от типа:

  • Стена, где будет смонтирован агрегат, должна быть несущей (капитальной), материалом служит полнотелый кирпич, бетон. Нельзя устанавливать нагревательное оборудование большого веса на перегородки из гипсокартона, древесины, каркасные конструкции из ДВП, ДСП, ОСБ.
  • Место крепежа максимально приближают к месту ввода в жилище водопроводных коммуникаций.
  • Организуют прямую поставку электричества (проводят отдельный кабель), удлинитель нельзя применять. Ставят автомат отключения и прибор УЗО.
  • Место выбирают так, чтобы вокруг было пространство для обслуживания и ремонта без снятия агрегата со стены. Если ставят в санузле, поднимают повыше, чтобы не мешал проходу. Размещают над стиралкой, унитазом, у кромки ванны.

Для крепежа используют металлический каркас (напольные модели), его прячут за декоративной стенкой, мебелью, нишей из гипсокартона. Навесные фиксируют на металлических анкерах или дюбелях.

Горизонтальные навесные бойлеры чаще выпускают плоскими, поэтому их фиксируют вверху или внизу на стене. Выбор зависит от удобства подключения бойлера к водопроводу. Такие модели экономят место, если устанавливаются вверху стены или над дверью.

Вертикальные водонагреватели крепят к стене забивными дюбелями или анкерами. Такие модели наиболее распространенные, но их эргономичность при расположении проигрывает. Нельзя устанавливать вертикальные бойлеры под потолком горизонтально, т. к. из-за нарушения технологии соединения теплого и холодного потока такой агрегат быстро выйдет из строя.

Общие советы по установке водонагревателя своими руками

Кроме выбора типа и модели устройства для нагрева воды, прежде чем приступить, необходимо определить следующие важные моменты:

  • На протяжении всего времени эксплуатирования доступ к прибору должен быть свободен.
  • Стена, на которую предполагается навесить нагреватель, должна иметь двойной запас прочности, то есть при установке бойлера на 150 литров она должна выдержать нагрузку в 300 кг.
  • Проанализировать состояние труб и стояков, наличие выходов для подключения аппарата. В отдельных случаях придется заменить как стояки, так и трубы в квартире.
  • Если проводка в квартире давно не менялась, то пригласите специалиста, чтобы определить ее состояние и сечение, а также сможет ли она выдержать нагрузку от выбранного вами прибора. После обследования вы будете точно знать, менять вам проводку или нет.

Представленная таблица дает возможность подобрать электрокабель (медный) с минимальным сечением, которым можно подключить выбранное вами оборудование:

Мощность (кВт)Сила тока (А)Минимальное сечение токопроводящей жилы (мм2)
1,04.51
2,09,01,5
2,511,42,5
3,013,62,5
3,515,92,5
4,018,24
4,520,54
5,022,54
6,027,34
8,036,46
9,040,510

Важно помнить, что если вместо медного провода будет использоваться алюминиевый, нужно использовать повышающий коэффициент 1,3-1,5. Распространенные ошибки или чего нельзя делать. Распространенные ошибки или чего нельзя делать

Распространенные ошибки или чего нельзя делать

Если вы приняли решение о самостоятельной установке проточного или накопительного электрического нагревательного прибора, ни в коем случае нельзя:

  • Заменять какие-либо комплектующие, входящие в состав аппарата.
  • Подключать устройство в сеть при отсутствии воды в нем.
  • Снимать защитный кожух или крышку при подключении водонагревателя к электросети.
  • Использовать агрегат без заземления.
  • Включать оборудование при слишком слабом или чрезмерно сильном давлении в системе водоснабжения.
  • Сливать воду из него в подключенном к электричеству состоянии.

Наиболее популярные ошибки при подключении

  • Установка не предохранительного, а обычного обратного клапана. В итоге избыточное давление не уменьшается, что приводит к повреждению водонагревателя. Происходит деформация водосодержащей емкости, отслоение защитной антикоррозийной эмали, выдавливание резиновой прокладки. Нарушается герметичность бака, вследствие чего вода просачивается наружу.
  • Отсутствие предохранительного клапана. Типичная ошибка монтажа, которая приводит к повышению давления внутри бойлера и его повреждению. Нагреватель может перегореть.

Предохранительный клапан, тройник, шаровой кран – все это должно быть подключено к водонагревателю. При соблюдении элементарных правил эксплуатации бойлера, прибор прослужит долго, и не будет ломаться.

Расчет объема водонагревателя

После того, как был выбран подходящий вариант бойлера, необходимо рассчитать его объемом. Только после этого можно будет переходить к разбору схем установки бойлеров. Если в доме проживает один человек и использует лишь одну – две точки потребления воды, достаточно будет подключить бойлер к водопроводу на 40 литров. Если живут два человека и используют две точки потребления, нужен бак на 70 литров. Если в доме живет семья из трех человек, то нужен бак на 100 литров. Если семья состоит из 4-5 человек, то лучше поставить бак на 130-150 литров. Также необходимо учитывать то, с какой частотой будет использоваться вода.

Технические особенности подключения бойлера

Водонагреватель чаще устанавливают в ванной или в туалете. Здесь наиболее близкое расположение к трубам. При врезке в систему нужно устанавливать запорные краны на холодную и горячую подачу, а также обратный клапан на холодный провод. Это упрощает отключение прибора при нечастой эксплуатации. Например, когда речь о подключении водонагревателя к водопроводу на даче. Правильно провести все эти манипуляции не составляет особого труда, но нужно учитывать материал самого водопровода.

Как подключить нагреватель к стальным трубам

Уже никто не монтирует системы подачи воды при помощи сварки — когда специалист вырезал трубу и приваривал к ней переходник. Теперь доступны специальные тройники, работающие по принципу хомута. Для их монтажа необходимо выполнить шесть шагов.

  1. Выбрать место для установки.
  2. Зачистить его при необходимости (от ржавчины, краски).
  3. С помощью резиновых прокладок разместить на трубе переходник.
  4. Закрепить его болтами.
  5. С помощью перфоратора или дрели просверлить трубу через специальное отверстие.
  6. Закрепить кран.

После того как все 6 шагов проделаны, можно продолжать подключательный процесс.

Как правильно подключить водонагреватель к водопроводу из полипропиленовых труб

Нужны:

  • запорная арматура и тройник,
  • муфта,
  • паяльный прибор,
  • ножницы для резки.

Хотя без вспомогательного орудия не обойтись, сам процесс несложный:

  1. Не забудьте первоначально перекрыть доступ к воде.
  2. Вырежьте небольшой кусок трубы под размер тройника в выбранном месте.
  3. Окончания трубы нагрейте паяльником и зафиксируйте фитинг.
  4. Подсоедините к тройнику отрезки арматуры.
  5. Зафиксируйте муфту и подведите к ней кран, который будет связывать трубопровод с нагревателем при помощи гибкого шланга.

В квартире, где отсутствует горячий водовод, монтаж будет намного проще.

Обратите внимание: перед работой нужно перекрывать воду в стояках!

К слову: Как слить воду из водонагревателя Аристон и других: 8 шагов

Рассмотрим типы водонагревателей

Водонагреватели для квартир и частных домов различают по типу энергоносителя – это электрические и газовые приборы. Электрооборудование может быть накопительного и проточного действия, в то время газовые модели работают только, как проточные устройства. Нагреватели по своей форме бывают вертикальными и горизонтальными, напольными и настенными. Чтобы правильно подключить нагревательное оборудование с баком нужного объёма, рекомендуется воспользоваться нижеследующей таблицей.

Прежде чем остановить свой выбор на той или иной модели водонагревательного оборудования, надо иметь представление, как работают аппараты разного типа.

Аппараты косвенного нагрева

Нагреватели косвенного нагрева работают от теплоносителя из отопительной сети, который проходит через бак по спиральному нагревательному элементу. Он изготавливается в большинстве случаев из меди, имеющей высокую теплопроводность.

Теплоноситель в этот момент имеет максимальную температуру, поскольку в этот контур он попадает непосредственно от котла. Температура воды в таком водонагревателе в большинстве случаев не превышает 80 градусов. Во время интенсивного использования горячей воды она может снижать в момент подкачки для пополнения уровня в бойлере.

Кроме того, в любой отопительной системе, желательна установка резервной тепловой установки на альтернативном виде топлива. Обычно это котел меньшей мощности.

Его и можно переключить на водонагреватель по отдельному контуру. Водопроводная и отопительная система при этом несколько усложняется, но не настолько, чтобы подключение водонагревателя своими руками стало невозможным.

Косвенный нагрев применяется, как резервная система горячего водоснабжения во время отопительного сезона.

Накопительные водонагреватели

Название говорит о том, что бойлер накопительного типа обладает ёмкостью, в которой накапливается определённый объём горячей воды, необходимый для удовлетворения нужд всех проживающих в квартире или доме.

В баке установлен термостат, который управляет ТЭНами, поддерживая постоянную температуру рабочего объёма воды (около 70С.). Например, для семьи из 5 человек достаточно установить накопительный водонагреватель с баком 50 литров. Есть модели объёмом 150 литров.

К плюсам следует отнести то, что накопители обладают большим запасом производительности. Большие баки способны поставлять горячую воду одновременно для умывальников, душевых установок и ванных, также для кухонных моек в течение всего времени подключения.

Единственным недостатком таких агрегатов является то, что после полного расхода рабочего объёма горячей воды приходится ждать полной заправки и нагрева в течение часа – полтора.

Проточные

Приборы снабжены небольшими ёмкостями. ТЭН проточного нагревателя включается в момент открытия крана. Быстрый нагрев происходит за счёт протока жидкости через раскалённую спираль. В отличие от накопительных аппаратов проточные модели из-за краткосрочности воздействия нагревательных элементов не могут нагревать воду до высоких значений температуры.

Клапан на кране регулирует восполнение уровня воды в баке по мере её расхода из централизованного водопровода или резервной ёмкости на приусадебном участке.

Несмотря на это, проточные нагреватели доказывают свою эффективность, как резервные мощности во время сезонных и аварийных отключений горячего водоснабжения. Они пользуются большим спросом у дачников, которые устанавливают их в душевых кабинах.

Газовые

Газовые колонки относятся к водонагревателям проточного действия. Их стали массово устанавливать в СССР в начале 60-хгодов прошлого века, когда в стране началось строительства многоэтажных газифицированных жилых домов. Нагрев в таких приборах осуществляется следующим образом — вода из водопровода поступает в спиральный водовод вокруг медного коробчатого экрана, внутри которого газ сгорает в горелках (колосниках).

В исходном положении газовый фитиль постоянно горит. При повороте крана, поступающая из водопровода вода открывает клапан, и газ начинает поступать в колосники, где загорается от фитиля. У разных моделей температура воды регулируется в ручном или автоматическом режиме. Но у всех при внезапном отключении водоснабжения автомат перекрывает поступление газа.

Схемы и чертежи

Как известно, электробойлер имеет два вида подключения: к системе водоснабжения и электрическое.

Схема подключения бойлера

Для того чтобы правильно установить агрегат и при этом соблюсти меры безопасности, существуют схемы. Они выполнены в виде чертежей с обозначениями основных элементов системы. Существует два вида схем: монтажная и электрическая.

Монтажная схема

В ней схематически показаны основные части системы, их последовательность и расположение. В данном примере показаны места установки запорных, кранов тройников, обратного клапана, схематически показана циркуляция воды в системе (вход холодной воды и выход горячей, ее подача на смеситель) Такую схему можно найти в заводской инструкции, которая прилагается к агрегату.

Классическая монтажная схема:

  • Запорный клапан.
  • Фильтр механической очистки.
  • Тройник на водопроводной холодной трубе (ведет к бойлеру и к смесителю).
  • Второй запорный клапан на подходе к бойлеру.
  • Предохранительный клапан, предотвращающий утечку воды в обратном направлении.
  • Тройники, которые подключаются непосредственно к бойлеру — один для входа холодной воды, второй для выхода горячей воды на смеситель.
  • Схема водяных линий.

Схема подключения бойлера
