Что нужно знать о настройке газового котла: настраиваем котел своими руками

Подключение термостата

При подключении к котлу обычного термостата (как элемента автоматики), увеличивается комфортность эксплуатации и сокращается расход газа. Это происходит за счёт того, что котлом управляет датчик, установленный в самом термостате и выключающий горелку, когда в помещении достигается заданная температура воздуха.

С учётом того, что объем воздуха в помещении в несколько раз(а то и в десятки раз) превышает объём теплоносителя, скорость его охлаждения в несколько раз ниже, чем скорость падения температуры в котле.

Однако в этом режиме работы невозможно корректировать температуру теплоносителя за счёт самого термостата. Поэтому на котле чаще всего выставляется значение на расчётный максимум. Это делается для того, чтобы котёл как можно быстрее достиг заданной температуры. Однако этот метод имеет одну отрицательную сторону. Температура носителя то вырастает до максимальной, то падает практически до комнатной во время простоя. В период межсезонья это может приводить к некомфортным ощущениям. Радиатор то холодный, то горячий — это не очень удобно.

+ Сокращается расход газа.

Как и зачем регулировать мощность газового котла?

Как отрегулировать мощность газового котла?

При настройке одноконтурного или двухконтурного газового котла вы можете мощность уменьшить или увеличить. Регулируя непрямым способом, уменьшаете её кранами.

Увеличить мощность можно так:

  • Настроить горелку на нужный показатель.
  • Купить новую горелку, у которой выше производительность.
  • Поменять форсунки на те, что с большим сечением.

Если вам нужно правильно уменьшить мощность во время настройки газового котла, то воспользуйтесь меню. Настройки температуры обменника и времени цикла. А потом регулируют циркуляционный насос.

Почему нужно поменять мощность оборудования:

  • Сделать выше. Площадь помещения стала больше или есть потребность переоборудовать прибор, подключить бойлер.
  • Сделать ниже. Отключили один отопление, горячу воду или тёплый пол. Стало меньше комнат. Упала производительность котла.

Как настроить газовый клапан у котла?

Как настроить газовый клапан у котла зависит от устройства:

  • Если клапан из одной стадии, то у него есть – включено и выключено.
  • А когда клапан сложнее в своём устройстве – 2 стадии, то будет вход и 2 выхода, которые открываются в промежутке.
  • При трёх стадиях есть 2 уровня.
  • Когда клапан моделирующий, мощность можно регулировать мягко, настраивая больше пламя более точно.

Выставьте градусы на регуляторе. Когда температура снижается, элемент становится маленьким и газ идёт хорошо. А когда температура повышается, стержень тоже больше и газ поступает не так интенсивно.

Если видите, что воздуха не хватает, проверьте заслонку, регулятор, наддув. Наличие хлопка во время поджига может означать, что воздушные пути засорены. Стоит убрать из них пыль, почистить водные отверстия.

Инструкция по ремонту газовых котлов Навьен (Navien)

Основные настройки котлов выполняются одновременно с первоначальной установкой.

Производится подключение ко всем необходимым коммуникациям и системам:

  • Подача газа.
  • Подача воды.
  • Присоединение прямого и обратного трубопровода системы отопления (ОВ, теплоноситель).
  • Подключение к сети электропитания.
  • Система подачи ГВС (разводка на точки разбора).

Первичная настройка котла производится при помощи ДИП-переключателей и резистора, регулирующего подачу (давление) газа. Они расположены на плате управления агрегатом.

ВАЖНО!Самостоятельная настройка газовых котлов Навьен настоятельно не рекомендована. Для выполнения этой процедуры следует пригласить специалиста из сервисного центра

Запуск газового котла

Для энергозависимых котлов нужна электроэнергия и наличие природного газа под определенным давлением. Если будет отсутствовать один из этих двух компонентов, то котел не включится. Знать, как включить газовый котел обязан каждый владелец, но для этого необходимо четкое понимание процессов, которые происходят при запуске газового котла. Например, энергонезависимый котел снабжен механическим контроллером 630 EUROSIT.

Как запускается газовый котел с этим оборудованием, и что происходит при каждом последующем шаге, рассмотрим по пунктам:

  1. Ручка управления переводится в положение «розжиг» и нажимается. При этом газ начинает поступать на запальную горелку. Удерживая ручку управления в нажатом положении, надавливанием кнопки пьезоэлемента зажигается газ на запальнике. Ручку управления нужно удерживать несколько секунд, чтобы прогрелась термопара. Термопара при нагреве подает определенное напряжение на электромагнитный клапан, который срабатывает и открывает подачу газа на основную горелку.
  2. Ручка управления отпускается и поворотом против часовой стрелки выставляется определенное значение интенсивности нагрева. Открывается термостатический клапан и через рычаг открывает клапан подачи, и газ поступает на основную горелку, поджигается запальником и начинает греть теплоноситель.
  3. Как только вода нагреется до установленного уровня, перемещение термостатического клапана под действием термочувствительного элемента термостата перекроет клапан подачи газа и основная горелка выключится.
  4. При остывании теплоносителя до определенного уровня термостатический клапан перемещает рычаг и включает клапан подачи газа. Цикл повторяется.

Проверка перед первым пуском

Если оборудование новое, то необходимости проверять налет на продуктах горения нет, желательно осмотреть вентиляцию и устранить лишний мусор из дымоходной трубы. В этих элементах я зачастую замечал скопление различных насекомых как мелких, так и крупных особей, они могут повлиять на продуктивность агрегата.

Открыть шибер дымохода до предела и проверить тягу. Если произвести манипуляции максимально внимательно, проблем не должно возникнуть. Но всю работу лучше производить последовательно и каждому моменту уделить нужное количество времени, всю работу проделать внимательно и скрупулезно, ведь от этого напрямую зависит безопасность.

На какой автоматике остановить свой выбор

Механические блоки по управлению требуют особого внимания со стороны пользователя, как для запуска котла отопления, так и в процессе его эксплуатации. Настраивание таких характеристик, как температура теплоносителя, мощность котла и потребление газа происходит с большой погрешностью, приблизительно, а затем корректируется в случае надобности вручную.

Однако они не зависят от наличия электроэнергии, в отличии, скажем от такого оборудования, как электротены для отопления; характеризуются долговечностью и высокой надежностью. Основное же их достоинство в сравнительно небольшой стоимости, как самой автоматики, так и котла в целом. Электронное управление обеспечивает возможность задавать необходимый режим функционирования даже с учетом дневного и недельного расписания.

Оборудование работает исключительно автоматизировано. Запуск, главный режим, а также реагирование на любую нештатную ситуацию осуществляется без пользователя, к тому же для котла с таким агрегатом не требуется аккумулятор тепла для системы отопления, что несколько снижает его стоимость. Установка характеристик системы точнее. Можно настроить температуру теплоносителя вплоть до градуса, что позволит снизить потребление газа, поскольку котел будет функционировать лишь тогда, когда это необходимо. Однако за такие преимущества придется потратиться значительнее.

Тем не менее, если учесть тот факт, что котел приобретается на длительное время, то при наличии финансовой возможности лучше купить котел с электронной начинкой вместе со стабилизатором и ИБП.

Нужно отметить тот факт, что при покупке автоматики для котлов отопления нужно обращать внимание и на производителя – к этому вопросу следует отнестись со всей внимательностью

Настройка автоматики котла и давления

Перенастройку выполняют в случае, если автоматика срабатывает слишком часто. Эту неполадку называют тактованием, и возникает она из-за чрезмерного роста температуры теплоносителя. Уменьшите подачу газа в основную горелку, так вы защитите котел от износа.

У метода есть также запасной вариант — достаточно скрутить кран перед котлом. Помните, что неполное сгорание топлива приводит к увеличению объема дымовых газов и гари.

Чтобы избавиться от тактования, перенесите комнатный терморегулятор (если есть) в более холодное место или снизьте температуру воздуха в месте установки. Увеличьте количество теплоносителя в системе отопления. Замените основную горелку, если тактование появилось из-за ее повышенной мощности.

Проблемы с автоматикой и частое выключение наблюдают при таких обстоятельствах:

  • упало или подпрыгнуло напряжение;
  • сильный ветер погасил горелку;
  • уменьшилась проходимость дымохода;
  • снизилось давления газа.

Чтобы улучшить работу автоматики, наведите рукоятку автоблока (газового клапана) на положение «искра». Загорится запальник (пилотная горелка, запальная горелка). Оставьте ручку на 30 секунд в таком положении, после чего верните на позицию «выключено» — белый кружок.

Котлы выпускают с термостатами (терморегуляторами), суточными и недельными программаторами. Терморегулятор отключает котел при достижении заданной температуры, потом прибор включается автоматически. Пока хозяева в отъезде, они могут положиться на регулятор с 7-дневным периодом работы. Суточный прибор снимает потребность в постоянном контроле за котлом.

Давление налаживают на автоблоке. К примеру, возьмем Eurosit 630. Агрегат поддерживает температуру воды в отопительном контуре и останавливает подачу газа в опасной ситуации. На Eurosit 630 есть ручка, которая крутится и имеет 7 режимов пламени, — наведите ее на положение «1», снимите крышку и прикрутите винт слева под рукояткой. Крутите по часовой — подача газа будет меньше и плавнее, автоматика заработает лучше.

Настройте также максимальный режим. Наведите ручку на «7» и прикрутите винт на дне агрегата, теперь уже против часовой стрелки. От уменьшения уровня пламени снизится давление газа и эффективность горелки котла на той же настройке мощности.

Определите сначала нужные стороны на автоблоке. Поверхность с рукояткой считайте боковой. Агрегат устанавливают по-разному: иногда эта сторона сбоку, иногда сверху. Не перепутайте нужные винты (позолоченные) с креплениями.

Давление нужно снизить в таких случаях:

  • пламя гаснет вскоре после загорания;2
  • при зажигании есть хлопок;
  • пламя выходит за отведенные ему пределы;
  • красный или красно-оранжевый цвет огня.

Давление обычно повышается зимой: газораспределительные компании поднимают значение с 200 до 280 мм водяного столба. Установите регулятор давления или уменьшите подачу через опуск.

Настройка оборудования

Напольные газовые котлы с атмосферной горелкой можно настроить самостоятельно. Наддувные же системы регулируются автоматическим блоком управления, не требуют дополнительной настройки.

Схема действий при настройке одноступенчатого оборудования:

  1. Установить устройство на котле.
  2. Подсоединить к газопроводному патрубку.
  3. Проверить на абсолютную герметичность.
  4. Снять корпус горелочного оборудования.
  5. С помощью манометра сделать замеры давления газа на входе.
  6. Подсоединить к электричеству. Проследить, чтобы перемычки, фазы были подключены верно.
  7. В дымоходной трубе разместить газоанализатор.
  8. Запустить устройство.
  9. С помощью манометра снять показания давления на выходе из горелочного блока. Показания давления должны соответствовать параметрам, обозначенным в техпаспорте.
  10. Приток воздуха отрегулировать воздушной заслонкой.
  11. Показания газоанализатора также должны соответствовать всем нормам установки газового оборудования.

Настройка газового оборудования должна проводиться специалистами. Самые простые котлы открытого типа возможно настроить самостоятельно при наличии определенных навыков, знаний устройства горелочного блока. От качества работы горелки зависит эффективность котла, уровень его КПД, расход топлива. Поверхностно определить, что оборудование работает неисправно можно по изменившемуся пламени горелки.

Настройка давления

Чтобы поднять давление используется кран подпитки, а для того чтобы спустить давление — спускной клапан.

Оптимальным значением считается диапазон 0,7-1 мБар. Обычно котлы Baxi самостоятельно поддерживают нужное значение, но иногда возникают сбои. Если наблюдается постоянное падение, которое не исчезает после подпитки системы, значит где-то происходит утечка ОВ.

Это может означать либо протечку трубопроводов или радиаторов, системы теплого пола или других внешних элементов.

Часто проблема возникает из-за неисправности спускного клапана. Нештатное повышение давления может быть из-за неисправности или открытого крана подпитки или повреждения мембраны расширительного бака.

Наполнение системы отопления водой

Запуск газового котла начинается с наполнения системы отопления водой. Здесь все просто – современные двухконтурные котлы не требуют устройства специального узла подпитки системы. Она уже встроена в котел и оборудована специальным краником, который, как правило, находится снизу котла в непосредственной близости от патрубка подключения холодной воды. Открываем кран подпитки и медленно наполняем систему водой.

Запуск котла – как наполнить систему водой

Очень важным моментом в работе любого котельного оборудования является давление жидкости. Для контроля этого параметра системы отопления практически все котлы оборудуются манометром. В процессе наполнения систем водой необходимо следить за давлением и после того, как оно достигнет отметки 1,5-2атм, наполнение системы нужно будет остановить. В принципе, показатель рабочего давления котла в зависимости от производителя и модели может меняться – поэтому точную цифру рабочего давления смотрите в инструкции к котлу.

Первый запуск газового котла своими руками

Чем плох переизбыток мощности?

Рассмотрим настройку мощности газового котла на примере двухконтурного прибора Protherm Gepard 23 MTV. Данная модель является аналогом агрегата Protherm Panther (Пантера). Тот же производитель, который выпускает газовые устройства Protherm, на другом производстве изготавливает котлы торговой марки Vaillant. Их цена на порядок дороже, так как в них используются более качественные комплектующие. По конструкции и настройкам газовые устройства Vaillant очень похожи на модели Protherm.

В инструкции по эксплуатации сказано, что полезная тепловая мощность котла Protherm Gepard 23 MTV регулируется в пределах от максимальной — 23,3 кВт до минимальной — 8,5 кВт. На производстве агрегаты настраивают на мощность 15 кВт.

Хорошо, если отопительная система, к которой подключают газовый котел, имеет мощность в пределах возможности горелочного устройства, в нашем случае – от 8,5 до 23,3 кВт. А как быть, если для имеющихся радиаторов нужна меньшая производительность?

К примеру, возьмем квартиру площадью 50 м². Для ее отопления имеются радиаторы тепловой мощностью 4 кВт. Монтажники установили газовый котел, но не настроили подходящую мощность. Система отопления на 4 кВт будет не способна принять установленную производительность агрегата в 15 кВт. Большая разница между производимым и необходимым показателем делает невозможным автоматическую настройку котла. Тогда требуется отрегулировать устройство своими руками.

Обратите внимание! Специалисты категорически не рекомендуют устанавливать газовый котел, мощность которого значительно превышает необходимую. Это приводит к цикличности работы агрегата и быстрому выходу его из строя

В характеристиках газового котла Protherm Gepard 23 MTV указано, что КПД устройства при работе на полной тепловой мощности составляет 93,2%, а на минимальной — 79,4%. Если агрегат будет работать на производительности 4 кВт, то его КПД  снизится еще больше. Получается, что почти четвертая часть тепловой энергии будет «вылетать в трубу».

Что такое калькулятор расчета мощности газового котла?

От чего зависит расход газа в газовых котлах отопления?

Цикличность газового агрегата и ее последствия

Цикличность или «тактование» газового котла подразумевает, что горелка после включения быстро отключается при достижении жидкостью заданной температуры в трубе на выходе из агрегата. Но батареи при этом не успевают прогреться. Через небольшой период циркуляционный насос прогоняет в контур агрегата холодную воду из системы отопления, и горелка включается снова.

Сложность заключается еще и в том, что трубы отопления малой мощности имеют меньший диаметр и выше гидравлическое сопротивление, соответственно, теплоноситель в них течет медленнее. Если с большой мощностью нагревать жидкость в теплообменнике, то она достигнет заданной температуры очень быстро и горелка отключится. В то же время остальная масса воды, которая не успела дойти до горелки, останется холодной.

Автоматика без участия человека не сможет среагировать на ситуацию и отрегулировать оптимальную мощность устройства.

Обратите внимание! При правильных настройках отопительной системы разность температур на входе и обратке должна составлять не более 15ºC. Цикличность газового котла значительно снижает срок службы агрегата и увеличивает расход топлива

Известно, что наибольший износ узлы терпят в момент включения. Также при зажигании к горелке подводится максимальная порция газа, большая часть которого улетучивается в трубу. Частое перезажигание горелочного устройства еще больше повышает расход топлива и снижает КПД. Чтобы избежать этого, требуется отрегулировать мощность агрегата, то есть уровнять производительность газового котла и системы отопления

Цикличность газового котла значительно снижает срок службы агрегата и увеличивает расход топлива. Известно, что наибольший износ узлы терпят в момент включения. Также при зажигании к горелке подводится максимальная порция газа, большая часть которого улетучивается в трубу. Частое перезажигание горелочного устройства еще больше повышает расход топлива и снижает КПД. Чтобы избежать этого, требуется отрегулировать мощность агрегата, то есть уровнять производительность газового котла и системы отопления.

Экономия и регулярное техническое обслуживание оборудования

Принципиальное устройство традиционного газового котла практически одинаково, независимо от производителя. Тепловая энергия от сгорания газа передается теплоносителю через теплообменник. Теплообменников в котле может быть либо один, либо два. Во время работы любого газового котла снаружи происходит загрязнение поверхности теплосъёма сажевыми отложениями, изнутри накипью.

Из практики можно сказать, что крайне редко система заполняется специальной подготовленной водой или водопровод оборудован системой водоподготовки. Особенно это касается многоквартирных домов, в которых владельцы получают готовую систему отопления вместе с квартирой.

Поэтому, ежегодное регулярное техническое обслуживание обязательно будет сказываться на экономичности работы оборудования в лучшую сторону! В особенности это относится к котлам с битермическими теплообменниками, которые в виду конструктивного устройства плохо поддаются промывке.

Каждому из нас хочется установить отопительную технику, которая будет работать не только эффективно, но и экономно. Существуют ли экономичные газовые котлы? Зависит от того, что под этим понимать. Можно было бы привести перечень моделей с минимальным расходом топлива, однако здесь все относительно, и на стоимость обслуживания влияет много факторов. Разберем каждый из них.

Отвечающая за безопасность автоматика

Согласно правилам, изложенным в нормативной документации (СНиП 2.04.08-87, СНиП 42-01-2002, СП 41-104-2000), в газовых котлах должна быть предусмотрена система безопасности. Задачей этого блока является экстренное перекрытие подачи топлива в случае какой-либо поломки.

На представленной схеме приводится система автоматики, позволяющей регулировать функции газового приспособления, с подробным изображением всех составных элементов

В основу принципа безопасной работы системы автоматики газового котла положен контроль за показаниями приборов.

Блок управления отслеживает следующие факторы:

  • Давление газа. При его падении до критического уровня подача горючего вещества немедленно прекращается. Процесс происходит в автоматическом режиме при помощи клапанного механизма, заранее настроенного на определенное значение.
  • Подача газа. Ответственность за это свойство в энергозависимых приборах несет максимальное либо минимальное реле. Механизм работы заключается в изгибании мембраны со стержнем при увеличении количества атмосфер, что ведет к размыканию контактов отопительного прибора.
  • Отсутствие пламени в горелке. При затухании огня термопара остывает, из-за чего прекращается выработка тока, а подача газа прекращается вследствие перекрытия электромагнитной заслонкой газового клапана.
  • Наличие тяги. При уменьшении этого фактора биметаллическая пластина нагревается, что вызывает изменение ее формы. Модифицированный элемент надавливает на клапан, который запирается, останавливая подачу горючего газа.
  • Температура теплоносителя. С помощью термостата удается поддерживать этот фактор на заданном значении, что позволяет предотвратить перегрев котла.

Указанные выше возможные неисправности могут вызвать затухание основной горелки, вследствие чего появляется возможность проникновения газа в помещение, приводящая к фатальным последствиям.

На данном рисунке представлено схематичное устройство функционирования работы регулирующей автоматики, призванной не допустить перегревания системы или других нарушений в ее работе

Чтобы этого избежать, все модели котлов должны быть снабжены автоматическими устройствами. Особенно это актуально для устаревших образцов, где подобные устройства еще не были предусмотрены производителями.

Разновидности настенных устройств

По своему функциональному назначению газовые отопительные агрегаты делят на две группы:

  • Одноконтурные. Предназначаются только для отопления. Подключаются к отопительному контуру и разогревают теплоноситель. Организация снабжения горячей водой в таком случае осуществляется путем установки электрического или газового водонагревателя любого типа.
  • Двухконтурные. Отапливают помещение и обеспечивают подачу горячей воды. В котел встраивается дополнительный контур для подогрева воды. Технологическая особенность устройства заключается в невозможности одновременного нагрева воды и отопления помещения.

Приоритетным действием двухконтурных агрегатов является подогрев воды, работа отопления в это время прекращается. Учитывая, что нагреть воду можно быстро, котел вполне эффективно отапливает здание.

Если в задачи газового агрегата планируется включить как нагрев теплоносителя, так и поставку горячей воды, то приобрести лучше двухконтурный котел. Они бывают с одним или двумя теплообменниками. При оснащении двумя могут одновременно обслуживать два контура

По способу сгорания топлива все приборы делят на следующие две группы.

Группа #1 — устройства с открытой камерой сгорания

Такие приборы еще называют отопительными приборами с естественной тягой. Кислород, необходимый для горения, они забирают из комнаты, в которой располагается устройство.

Для отвода продуктов горения им необходим дымоход традиционного типа. Таким образом обязательным требованием для установки такого котла является обустройство хорошей вентиляции.

Если отопительный прибор монтируется в жилом помещении, здесь должна быть обустроена высокопроизводительная приточная вентиляция.

Оптимальным вариантом для установки отопительного прибора с открытой топкой считается наличие отдельного помещения, так называемой топочной, где его и размещают.

Системы с естественной вентиляцией достаточно популярны в силу невысокой стоимости и энергонезависимости.

На рисунке схематически изображены котлы с горелками открытого и закрытого типа

Группа #2 — приборы с закрытой камерой сгорания

Турбированные устройства оснащены закрытой камерой сгорания. Воздух, без которого невозможен процесс горения, они забирают с улицы. Для этого приборы оснащаются дымоотводами коаксиального типа.

Такой дымоход выполнен в виде конструкции из двух труб, одна из которых вложена в другую. По внутренней трубе продукты сгорания отводятся наружу.

Одновременно в обратном направлении по зазору между двумя трубами поступает уличный воздух. Понятно, что котлы с топкой закрытого типа никак не влияют на состав воздуха внутри помещения, что делает возможным их обустройства даже в жилых комнатах.

Нормы температуры воздуха в жилых помещениях дома

В частном доме при настройке системы отопления рекомендуется ориентироваться на нормы температуры воздуха в помещениях, установленные «ГОСТ 30494—2011. Межгосударственный стандарт. Здания жилые и общественные. Параметры микроклимата в помещениях» :

Наименование помещенияТемпература (оС), оптимальная / допустимая
Жилая комната20-22 / 18-24
То же, но в районах с температурой наружного воздуха наиболее холодной пятидневки -31 оС и ниже21-23 / 20-24
Кухня, туалет19-21 / 18-26
Ванная, совмещенный санузел24-26 / 18-26
Лестничная клетка, вестибюль16-18 / 14-22
Кладовка16-18 / 12-22

Кроме температуры, другим важным параметром микроклимата помещений является относительная влажность воздуха. Стандарт также регламентирует относительную влажность воздуха в отопительный период для жилых комнат — оптимальную в размере 45-30%. Допустимая влажность воздуха во всех помещениях дома должна быть не выше 60%.

Измерение температуры и влажности воздуха следует проводить в центре помещения на высоте 1,7 м., при пасмурной погоде и температуре наружного воздуха ниже -5 оС.

Оптимальные параметры микроклимата — сочетание значений показателей микроклимата, которые при длительном и систематическом воздействии на человека обеспечивают нормальное тепловое состояние организма при минимальном напряжении механизмов терморегуляции и ощущение комфорта не менее чем у 80 % людей, находящихся в помещении.

Допустимые параметры микроклимата — сочетания значений показателей микроклимата, которые при длительном и систематическом воздействии на человека могут вызвать общее и локальное ощущение дискомфорта, ухудшение самочувствия и понижение работоспособности при усиленном напряжении механизмов терморегуляции и не вызывают повреждений или ухудшения состояния здоровья.

В жилых зданиях согласно СП 60.13330.2010 «СНиП 41-01—2003 Отопление, вентиляция и кондиционирование воздуха» в холодный период года во время отсутствия в них людей допускается снижать показатели микроклимата, принимая температуру воздуха ниже нормируемой, но не ниже: 15 °С — в жилых помещениях; 12 °С — в помещениях общественных, административных и бытовых. Нормируемая температура в помещениях должна быть обеспечена к началу использования.

В подвале дома температура воздуха не должна быть ниже +5 оС.

Как уменьшить большой расход газа котлом на отопление дома:

  1. Выбирайте мощность одного газового котла, минимально необходимую для компенсации тепловых потерь дома. При установке двух котлов, их общая суммарная мощность должна быть равна минимально необходимой.
  2. В целях экономии газа и комфорта выгодно применять систему отопления и ГВС с одноконтурным котлом и бойлером. При мощности отопительной системы менее 15 кВт. от применения двухконтурного котла лучше отказаться, система с бойлером будет наиболее выгодна.
  3. Выбирайте газовый котел с открытой камерой сгорания, атмо.
  4. При выборе марки котла, среди прочих характеристик, обязательно оценивайте КПД котла, указанный в технической документации.
  5. Ежегодно выполняйте чистку теплообменника котла от сажи.
  6. Контролируйте исправность и немедленно устраняйте дефекты системы подачи воздуха и отвода дымовых газов котла.
  7. К котлу обязательно подключайте комнатный термостат и уличный датчик температуры. Установка простого двухпозиционного термостата и уличного датчика температуры окупится за один — два года.
  8. На каждый радиатор во всех помещениях (кроме помещения с комнатным термостатом) устанавливайте термостатический вентиль. Это позволит во многих помещениях избежать «перетопа», держать более низкую температуру.
  9. Помещения с теплыми полами оснащайте автоматическими регуляторами температуры в помещении с защитой от перегрева пола.

Только так, по крупицам, выполнив эти условия, можно уменьшить до минимума расход газа, связанный с работой отопительной системы.

Еще Статьи на эту тему:
  • Настройка регулировка мощности газового котла
  • Кладка стен из газобетонных и газосиликатных блоков
  • Цемент, песок, щебень — подбор и расход материалов на 1 куб бетона
  • Как правильно сделать естественную вентиляцию в частном доме
  • Крыша частного дома — виды, формы, конструкции
  • Расчет сопротивления теплопередаче стены
  • Ломанная крыша дома с мансардой своими руками
  • Уроки майдана для России.

Устройство газовой горелки для котла

Существуют два вида горелок, отличающихся по устройству и способу подачи кислорода:

Атмосферная горелка набирает воздух из комнаты, который попадает в камеру сгорания. Топливо же подается в сопла, расположенные внутри элемента. В соплах происходит смешение воздуха и газа. А итоговая смесь выходит через выходные отверстия. В области пониженного давления все время нагнетается воздух, смешивающийся в дальнейшем с топливом. Запальная горелка всегда горит, чтобы поддерживать пламя в главном элементе.

Вентиляторная горелка состоит из нескольких частей (смеситель, редуктор, вентилятор, двигатель, реле давления, автоматизированный блок управления). Вентилятор нагнетает воздух, который затем поступает в камеру сгорания. Заслонка помогает установить необходимое соотношение топлива и воздуха.

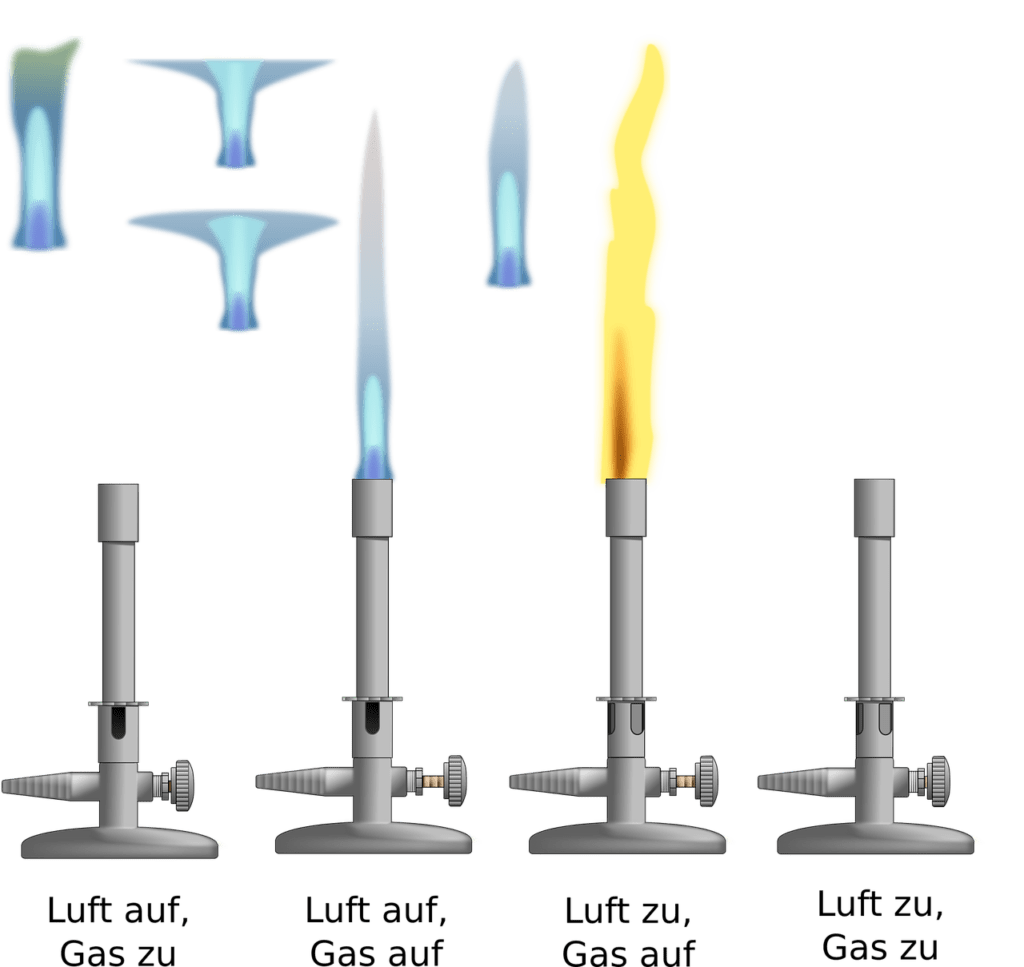

Пламя горелки

Цвет пламени – это показатель того, правильно ли работает элемент. Если оно горит ровным голубым цветом, значит, все в порядке. Присутствие вкраплений других оттенков (особенно красного либо желтого) указывает на неэффективность оборудования и неправильную работу всего котла.

Иногда в итоговой смеси просто недостаточно кислорода. Кроме того, проблема может заключаться в пыли, попадающей в оборудование. На неисправности указывает и то, что горелка работает слишком шумно.

В каких случаях требуется регулировка пламени горелки

В большинстве случаев проблемы наблюдаются у атмосферных горелок. Ими может быть оборудован как напольный, так и настенный газовый котел. Причинами сбоев чаще всего становятся:

  • Чрезмерная мощность элемента. Если для небольшого прибора средней эффективности покупается мощная горелка, проблем не избежать. Оборудованию не хватает воздуха, из-за чего пламя приобретает желтый цвет, а дымоход забивается сажей.
  • Недостаточно хорошо очищен сам дымоход, что приводит к проблемам с тягой. Поскольку продукты горения выводятся не до конца, а воздуха не хватает, пламя становится желтым.
  • Брак или неисправность самой горелки не позволяют отрегулировать сжигание газа.
  • Перепады давления в газовой системе приводят к выбросу топлива в дымоход и его засорению.

Регулировка может потребоваться после ремонта газового котла и повторного запуска, при смене топлива, а также в случае, если в оборудовании присутствуют посторонние шумы. Если потребуется заменить газовый котел, то потребуется определенный порядок действий.

Настройка оборудования

Для корректной регулировки используется манометр для настройки газовых котлов. Устройства, оснащенные вентиляторной горелкой, автоматически настраиваются встроенным блоком. Приборы с атмосферной горелкой регулируются самостоятельно:

  • поместите газоанализатор на котел;
  • присоедините к патрубку, проводящему газ;
  • убедитесь в полной герметичности;
  • удалите корпус горелки;
  • манометром для газового котла замерьте давление топлива на входе;
  • подключитесь к электросети, проверьте фазы и перемычки;
  • газоанализатор установите в дымоходе и включите;
  • замерьте уровень давления на выходе, сверьтесь с нормативными показателями, указанными в техническом паспорте;
  • откорректируйте поток воздуха заслонкой.

Примеры моделей

  1. Бакси.

Оптимальный режим работы этого настенного газового котла достигается так: в небольших квартирах показатели ставятся на F08 и F10. Спектр модуляции стартует с 40% от наивысшей мощности. И минимально возможный рабочий режим – 9 кВт.

Многие модели данной фирмы очень экономичны и могут трудиться при низком давлении газа. Пределы давления: 9 – 17 мбар. Диапазон подходящего напряжения: 165 – 240 В.

  1. Вайлант.

Многие аппараты данной марки оптимально трудятся при таких условиях: мощь — 15 кВт. Подача ставится на 50-60. 35 минут аппарат трудится, 20 минут – отдыхает.

  1. Ферроли.

Лучшие условия: на отопление 13 кВт, для нагрева воды – 24 кВт.

  1. Меркурий.

Давление воды в сети – максимум 0,1 МПа. Высший температурный показатель на выходном участке – 90 С, номинальный показатель уходящих газов – минимум 110 С. Разрежение за аппаратом – максимум 40 Па.

  1. Навьен.

В основном, это двухконтурные агрегаты. Здесь работает автоматика. Режим настраивается сам. Задаётся параметр прогрева комнаты. Есть насос, который может снижать параметры на 4-5 градусов.

  1. Аристон.

Тоже действует автоматическая настройка режимов. Часто люди выбирают модели с режимом «Комфорт-Плюс».

  1. Будерус.

На подаче обычно ставятся значения: 40 — 82 С. На мониторе обычно отражается текущий параметр. Самый удобный летний режим – при 75 С.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
