Установка дымохода сэндвич своими руками: инструкция и правила монтажа

Расчёт параметров дымохода

Основа для расчёта высоты и диаметра дымохода — показатель мощности.

На работоспособность котла или печи прямое влияние оказывает высота дымовой трубы. Для бытовых приборов она составляет 5 м. Эта характеристика предусмотрена требованиями СНиП для печей жилых домов. Измерение выполняется от колосника устройства до колпака. При меньшей высоте естественная тяга в печи не обеспечит эффективного горения топлива, она будет дымить и не вырабатывать оптимального количества тепла. Однако возможность наращивания высоты ограничена. Испытывая естественное сопротивление стенок трубы, воздух будет замедлять движение при чрезмерной длине канала, что также приведёт к снижению тяги.

Правила подбора длины дымохода

Для частного дома расчёт высоты дымохода основывается на определённых правилах:

  1. Труба должна быть не менее 5 м.
  2. Превышение концовки дымохода над условно плоской крышей не менее, чем на 50 см.
  3. Для скатной крыши труба, ось которой находится не далее 1,5 м от конька, а если есть надстройки, то от их высшей точки, величина превышения составляет 0,5 м.
  4. Когда расстояние до конька 1,5–3,0 м, конец трубы должен находиться не ниже, чем уровень конька.
  5. При выведении дымохода на расстоянии более 3 м от конька, в частности, при наружном монтаже, угол между уровнем горизонта и условной прямой между коньком и концом трубы должен составлять не менее 10 градусов.

Высота трубы зависит от её расположения

Расчёт сечения дымохода

Приведённый ниже порядок определения величины канала справедлив для круглого сечения. Оно является оптимальной формой, поскольку дымовые газы не движутся монолитной прямой струёй, а происходит завихрение потока, и они движутся по спирали. В прямоугольных каналах образуются завихрения по углам, тормозящие перемещение газов. Для расчёта величины сечения полученный результат следует умножить на 1,5.

Вам понадобятся следующие исходные данные:

  1. Мощность печи, то есть количество тепла, вырабатываемого устройством в единицу времени при полной загрузке.
  2. Температура дымовых газов на выходе из топки, обычно принимается в пределах 150–200 градусов.
  3. Скорость движения газов по каналу (составляет 2 м/сек).
  4. Высота дымохода.
  5. Величина естественной тяги (составляет 4 МПа на 1 м дымового канала).

Очевидна зависимость размера сечения дымохода от объёма сжигаемого топлива.

Дым не движется по прямой линии

Для выполнения расчёта нужно воспользоваться преобразованной формулой площади круга: D2 = 4 x S * Пи, где D — диаметр дымового канала, S — площадь сечения, Пи — число пи, равное 3,14.

Для расчёта площади сечения нужно определить газовый объём в месте их выхода из печи в дымоход. Эта величина вычисляется в зависимости от объёма сгорающего топлива и определяется из соотношения Vgas = B х Vtop х (1 + t / 273)/ 3600, где Vgas — объём газов, B — количество сжигаемого топлива, Vtop — табличный коэффициент, который можно узнать в ГОСТ 2127, t — температура газов на выходе из печи, обычно принимается значение в пределах 150–200 градусов.

Площадь сечения определяется отношением объёма проходящих газов к скорости его движения, то есть по формуле S = Vgas/W. В окончательном варианте искомая величина определяется соотношением D2 = Vgasx4/ПихW.

Произведя необходимые вычисления, получите результат — диаметр дымохода должен составлять 17 см. Это соотношение справедливо для печи, в которой за час сгорает 10 кг топлива при его влажности 25%.

Расчёт составляется для случаев, когда используются нестандартные отопительные агрегаты. Если же мощность устройства известна, достаточно применить рекомендованные специалистами параметры дымохода:

  • для устройств мощностью до 3,5 квт — 140 х 140 мм;
  • при 3,5–5,0 квт — 140 х 200 мм;
  • при мощности 5,0–70 кВ — 200 х 270 мм.

Для дымоходов круглого сечения его площадь не должна быть меньше расчётной величины прямоугольного.

Как выбрать сэндвич-дымоход для дома

камина хай-тек

Материалы, используемые для сэндвич-дымоходов

  1. таким образом, что необходимо знать о марках нержавеющей стали, используемой для выполнения сэндвичей.
  2. материал марки АISI 430 является наиболее дешевым. Нержавейка отлично подходит для внешних кожухов сэндвич-труб, исходя из того, что осадки, ветер и т.п. внешние воздействия не в состоянии причинить ей вреда. Но для внутренних каналов этой характеристики мало, поэтому они выполняются из других материалов. Помимо всего прочего, имеются некоторые проблемы, связанные с выполнением полноценных сварных швов.
  3. материал АISI 439 отличается от нержавейки 430 использованием при изготовлении титановых добавок, что увеличивает ее стойкость к образованию коррозии и механическую крепость. Обычно устройства подобного типа используются для газовых и твёрдотопливных очагов и отопительных котлов незначительный мощности.
  4. нержавеющая сталь АISI 316 содержит легирующие добавки, такие как молибден и никель. Подобная методика обеспечивает хорошую антикоррозийную защищенность даже при воздействии сильноагрессивных кислотных сред и неплохую термостойкость. Прекрасно подходят для отопительных котлов, функционирующих на природном газе.
  5. нержавейка АISI 304 по своим характеристикам похожа с материалом 316, но в своей структуре обладает меньшим количеством легирующих ингредиентов. Поэтому на конструкции из такого материала невысокая цена, но, к сожалению, и качество намного ниже, чем у всех остальных.
  6. чаще всего для строительства дымоходов-сэндвич применяются нержавеющие стали марки АISI 316i и АISI 321. Подобный вариант имеет прекрасную устойчивость к коррозии, высокую пластичность и термостойкость до восьмисот пятидесяти градусов по Цельсию.
  7. самым подходящим сплавом, используемым для выполнения дымоходов, считается сталь АISI 310S. Она в состоянии выдержать нагрев до 1000 градусов, исходя из чего используется в дымоходах твердотопливных пиролизных котлов высокой мощности.

ДИАМЕТР ДЫМОВОЙ ТРУБЫТИП И ТОЛЩИНА ТЕРМОИЗОЛЯЦИОННОГО СЛОЯ

Необходимые детали для монтажа сэндвич-дымохода

основные деталиотопительной печи

  • – Итак, высота дымохода от уровня кровли до оголовка должна быть не менее пяти метров.
  • – Рекомендуемая длина горизонтального отрезка не должна быть больше одного метра. Помимо всего прочего, неодолимо соблюдать уклон в три градуса, что впоследствии позволит организовать сток конденсата в сторону от печи или камина.
  • – Сколько должно быть расстояние от сэндвич-трубы до стены дома? Можно отрегулировать этот параметр с помощью специальных регулируемых кронштейнов. Таким образом, расстояние должно составлять не менее двух с половиной сантиметров.
  •  – Между соседними кронштейнами на вертикальных отрезках труб расстояние должно составлять два метра, а на горизонтальных и наклонных участках – не больше одного метра.
  •  – Отдельно нужно остановиться на высоте дымохода над крышей здания. Так если труба камина со стальной топкой удалена от конька кровли на расстояние до полутора метров, то над коньком она должна возвышаться примерно на пятьдесят сантиметров.

Где можно купить сэндвич трубы для дымохода

Ввиду того, что от функционирования системы дымоотвода напрямую зависит работа газового котла, для сборки сэндвич дымохода необходимо приобретать качественные и проверенные трубы. Только такая продукция сможет гарантировать безопасный и эффективный отвод отработанных газов, исключающий попадание дыма в помещение и возникновение обратной тяги.

Очень выгодно приобретать необходимый товар через интернет-сайты производителей: можно в спокойной обстановке изучить ассортимент, сделать сравнительный анализ цен разных производителей, а самое главное, получить квалифицированную консультацию о выборе модели, подходящей для конкретного оборудования. Многие онлайн-магазины включают в свои услуги и доставку товара.

Как правило, многие компании, занимающиеся реализацией труб для дымоходов, предлагают услуги по профессиональному монтажу дымохода. Цена за работу зависит от толщины стен, материала, из которого выполнены трубы, наличия прохода через стену для дымохода, конфигурации и покрытия крыши. Ориентировочная цена монтажа дымохода из сэндвич труб составляет 1900 руб. за 1 п.м. Выезд замерщика, подключение оборудования, огнезащитные работы в расценки на монтаж дымоходов из сэндвич труб не входят.

Дымоход из нержавеющей стали

Виды дымоходных труб из металла

Основными классифицирующими признаками металлических трубдля дымоходов являются материал изготовления и конструкция.

Материалом для дымоходов могут служить:

  • черная стальоцинкованная стальнержавейка

По конструкции дымоходы из труб различаются на:

Основными тенденциями на рынке отопительных котлов, печей, каминов является повышение их КПД, уменьшение отхода тепла наружу через дымоход.К такому оборудованию относятся пиролизные котлы, буллерьяны. Температура отходящих газов у них ниже, чем в традиционных твердотопливных котлах, что ведет к повышенному конденсатообразованию.

Образующийся конденсат содержит серную кислоту и другие химически активные вещества, поэтому специалисты рекомендуют устанавливать на них трубы для дымохода из нержавеющей стали.Отзывы на металлические дымоходные трубы, полученные как от продавцов, так и от монтажников, информируют, что стальные и оцинкованные служат недолго.Учитывая, минимальную толщину стенки (около 0,40 мм), такие трубы уже через год-два могут выйти из строя. Для долгосрочной службы лучше купить трубы для дымохода из нержавейки. Их преимущества:устойчивость к высокой температуре, огнеустойчивость 100% (более 500 град.

С)исключительная коррозионная устойчивость к разрушению конденсатом из дымовых газовгладкая поверхность способствует большей дымовой тяге и меньшему осаждению сажибыстро прогреваютсяширокий выбор комплектующих позволяют быстро смонтировать дымоход нужного диаметра и конструкциилегко обслуживаютсясмотрятся более эстетично, чем стальныелегкиеДвухстенные дымоходы представляют собой трубу в трубе между которыми проложен слой базальтовой изоляции. Они намного удобнее в монтаже, надежнее в работе, долговечнее, но и цена их соответствующая. Дабы удешевить стоимость дымохода можно купить одностенную трубу и обмотать ее слоем базальтовой изоляции, затем теплоустойчивой фольгой или стекловолокном.Для устройства дымоходов применяются трубы из специальной, кислотоустойчивой нержавейки с повышенным содержанием молибдена (например, AISI310S, AISI321).

Основные этапы расчета ↑

Расчет дымохода проводят с учетом таких параметров, как мощность подключаемого отопительного устройства, форма и других. Оптимальную высоту и диаметр сечения рассчитывают исходя из СНиП печи и дымоходов.

Высота над кровлей

Для определения высоты отводящего канала котлов промышленного изготовления пользуются специальной формулой, которая описывает ее взаимосвязь со статической тягой, усредненой температурой (K) в трубе и средней величины температурой воздуха снаружи в летний период. В случае необходимости полученную по результатам расчетов величину корректируют в сторону увеличения с учетом следующего правила:

расстояние между коньком и местом выхода трубывысота дымохода
1.до 150 смвыше конька самое меньшее на 50 см
2.150–300 смверхушка трубы вровень или выше  конька
3.более 300 смвровень или выше  линии, которая проведена начиная от верха дома вниз с наклоном в 10˚

Совет При расчетах высоты принимают во внимание также высоту соседних строений: в случае более высоких канал выводят выше их крыш

Площадь сечения трубы

На практике обычно обходятся без специальных расчетов, основываясь в зависимости от мощности агрегата на следующих значениях сечения:

  • меньше 3500 Вт — 14 ×14 см;
  • 3500–5200 Вт — 14×20 см;
  • 5200–7200 Вт — 14×27 см.

Площадь сечения цилиндрического канала принимается той же.

Если сечение будет значительно больше расчетной величины, то ухудшится тяга, и как следствие система будет работать нестабильно. Меньшее сечение приводит к плохому отведению продуктов горения вплоть до полного прекращения этого процесса.

Материал

Выбор материала для конструкции системы дымоотведения основан на типе топлива, используемого для обогрева. К примеру, для газового оборудования лучше всего подходят керамические трубы МДС, в то время как кирпичные – могут быстро разрушаться.

Классическим вариантом устройства отводящей системы считается кирпичный дымоход для металлической печи. Кирпичная конструкция собирается точно согласно проекту, где кладка каждого слоя канала прописана отдельно. При этом необходимо получить изнутри минимально шероховатую поверхность и обеспечить полную герметичность.

Рекомендуем  Старый дымоход кирпичной печи можно использовать под газовое оборудование только если предварительно выполнить его гильзовку: внутрь канала вставляют стальную трубу, устойчивую к воздействию кислот, сохранив небольшой зазор.

Сегодня чаще всего используют нержавеющие. В конструкции стальные трубы могут быть: изолированными и неизолированными:

  • неизолированные применяют исключительно при внутреннем монтаже печей и дымоходов: их устанавливают в специальную шахту;
  • при установке трубы снаружи ее в обязательном порядке изолируют, чтобы предотвратить конденсирование влаги внутри трубы.

Безопасность

Дымоход в целях безопасности необходимо грамотно изолировать, особенно если канал проходит через перекрытия в непосредственной близи горючих материалов. При выборе способа изоляции основываются на типе материала перекрытия и на температуре трубы. Замечательно, если стены и потолок вблизи с местом прохождения конструкции, отделаны пожаробезопасным материалом. Если это не так, то нагреваемые части изолируют от опасных материалов при помощи листов металла и прослойки из негорючих материалов.

Выходящую наружу часть трубы необходимо надежно зафиксировать и защитить от ветра. Сверху их закрывают дефлекторами, чтобы защитить от осадков. Газовые котлы в этом вопросе являются исключением: защитный колпак на трубу дымохода в данном случае – нарушение.

Проход через перекрытия

Перекрытия проходят с использованием так называемой разделки. В месте соприкосновения дымохода к конструкции дома необходимо установить специальное звено. Зачастую это короб с отверстием или проходной патрубок.

Размер разделки делают на 7 см больше толщины перекрытия. Ее основная задача — защитить деревянные и, следовательно, легковоспламеняемые конструкции от возгорания. При этом разделку не нужно жестко соединять с конструкцией дома. Трубу в патрубке подбирают такой, чтобы она не имела стыков.

В перекрытии предварительно подготавливают отверстие под дымоход. Разметку удобно наносить маркером, при этом рекомендуется перепроверить несколько раз нанесенные размеры. Если труба в перекрытии размещена правильно, а параметры патрубка и нанесенной разметки точно соответствуют друг другу, то можно приступать к прорезанию отверстия.

Нормативы размера базальтового материала внутри сэндвич-трубы

Толщина среднего слоя в сэндвич-дымоходе, выполняющего роль теплоизоляционного материала, может изменяться от 25 до 60 миллиметров. Сечение конструкции также различается. В соответствии с требованиями Строительных Норм и Правил для правильного выбора дымохода нужно учитывать тепловую мощность котла отопления:

  • При тепловой мощности не более 3,5 кВт оптимально использовать трубы с размером сечения 0,14 х 0,14 метра.
  • При тепловой мощности от 3,5 до 5,2 кВт лучше всего использовать трубы с сечением 0,14 х 0,2 метра.
  • При уровне тепловой мощность от 5,2 до 7,0 кВт рекомендовано использовать трубы с сечением 0,14 х 0,27 метра.

Чаще всего установку сэндвич дымохода выполняют с использованием трубы круглого сечения. В этом случае нужно посчитать общую площадь сечения трубы и сопоставить эти данные с информацией в СНиП.

Рекомендации

Дымопровод, проходящий снаружи здания, следует собирать по конденсату. Если собрать по дыму, то конденсат может попасть внутрь гильзы, намочить утеплитель – труба будет плохо изолирована (жидкость хорошо проводит тепло), наружная гильза будет нагреваться, нагревать стеновые конструкции, что может привести к пожару.

Кроме того, замерзание жидкости может привести к повреждению труб, а кислота в конденсате – к более быстрому прогоранию внутреннего вкладыша из нержавейки.

В то же время небольшая утечка дыма на открытом воздухе вполне безопасна, а большая – хорошо видна и ее можно устранить, дополнительно промазав стык труб герметиком.

Ни в коем случае нельзя уменьшать диаметр отверстия дымоходного канала – это приведет к уменьшению или остановке тяги.

Необходимо регулярно (2 раза в год) проводить очистку дымоходного канала от сажи, оголовка – от намерзшего конденсата, льда и снега.

Утепление наружного дымохода

Сэндвич-труба уже качественно утеплена и в дополнительном утеплении не нуждается. Исключение – место прохода трубы через стену или перегородки. Для этого применяют разные утеплители, по возможности огнеупорные.

Нельзя для дымоходов применять стекловату с низкой температурой плавления, для угольных котлов нельзя применять и базальтовую вату.

Место прохода трубы через стену (иногда через деревянную конструкцию свеса кровли) обязательно утепляют базальтовой или керамической ватой, вспененным вермикулитом, асбестом.

Не надо думать, что асбест супервреден – готовые изделия не пылят и не выделяют вредных веществ, а сам асбест будет закрыт и изолирован от помещения фланцем.

Деревянные стены

Особенность деревянных стен заключается в их горючести. Поэтому установка дымохода в деревянном доме сложнее, чем в каменном.

При выводе дымохода через деревянную стену необходимо очень строго выдерживать расстояние от стены до трубы (не менее 260 мм) и качественно выполнять теплоизоляцию места прохода через стену

Важно также уделить внимание обработке стен антипиретиком

Устройство дымохода в деревянном доме требует изоляции поверхности стены вблизи выходного патрубка теплогенератора и первой смонтированной монотрубы. Изоляцию выполняют негорючими материалами – штукатуркой, плиткой (керамогранитом), камнем, фиброцементными листами, листом металла с подложенным асбестовым листом.

Кирпичные и бетонные стены

Кирпич и бетон устойчив к возгоранию – это большой плюс. Но тем не менее утепление в месте прохода трубы обязательно, расстояние до стены – не менее 130 мм. Правила установки дымоходов придуманы для безопасности людей, и выполнять их следует в любом случае.

Дымоход через карниз на крышу

Монтаж дымохода из сэндвич труб по крыше делается, так же как и через потолочные перекрытия. Обязательно соблюдаются те же противопожарные расстояния. На кровле, если она, не утепленная можно сократить расстояние от стропил.

Этапы проводки дымохода через карниз:

  • На крыше, в кровле сделать необходимой ширины отверстия.
  • Стыки между кровлей и разделкой обрабатываются силиконовой герметикой.

Этапы проводки дымохода через крышу

  • Вырезать отверстия для дымохода в профнастиле дальше от выхода для трубы. На 30-32 см по высоте, и больше 10-15 см в левую и правую стороны.
  • Установить из «оцинковки» кровельную разделку. Края разделки должны лежать на профнастиле.
  • Снять верхний лист профнастила, на его место положить верхний лист кровельной разделки и накрыть её по бокам примерно на 20 см. потом вернуть и закрепить на своем месте снятый профнастил.
  • На швы нанести герметику.
  • Утеплить трубу базальтовой ватой или любым другим не горючим материалом. Обязательно закрепить утеплитель.
  • На трубу надеть дымоходный зонт.

Стена из кирпича или бетона

Выведение трубы дымохода через сооружение со стенами, выполненными из кирпича или бетона, – задача несложная, тем более что такие материалы не относятся к горючим веществам. Правильный вывод трубы предполагает следующие этапы работы:

  1. Определяется местоположение отопительного оборудования.
  2. Осуществляется разметка.
  3. Выполняется проверка отсутствия всевозможных коммуникаций, поскольку они могут быть повреждены в процессе работы.
  4. С помощью перфоратора или отбойного молотка делается отверстие. Идеальной конфигурации можно добиться с применением специальной коронки или путем предварительной наметки окружности. В этих же целях можно просверлить дырочки по всему кругу специальным режущим инструментом небольшого диаметра. Однако и квадратные отверстия не исключаются. Затем вынимается материал, заполняющий середину окружности.
  5. Отрезок трубы прокладывается через стену, однако перед этим необходимо проверить внутреннее пространство на предмет отсутствия стыков. Дальнейшее расхождение таковых может послужить причиной попадания дыма внутрь помещения. Справиться с этим будет довольно проблематично.
  6. Специальным термостойким герметиком заделываются щели.
  7. В зависимости от высоты расположения отверстия может потребоваться монтаж специальной подставки. Наличие небольшого расстояния до земли нередко становится поводом для возведения фундамента в качестве опоры. При этом выкапывается яма глубиной 50 см, в которую высыпается и утрамбовывается песок. Изготовленная из арматуры обрешетка укладывается в середину, заливается раствором бетона и оставляется на некоторое время. Вместе с тем бетонируются столбики из металла. Существует еще один способ фиксации конструкции к поверхности стены. При этом из металлического профиля толщиной 25 мм изготавливается каркас. Нижняя часть оборудуется несколькими укосинами. Соприкасаясь со стеной, они придают ей дополнительной жесткости. Крепеж конструкции осуществляется с помощью анкерных болтов или саморезов типа HEX.
  8. На специальной подставке монтируется тройник, снабженный уловителем конденсата.

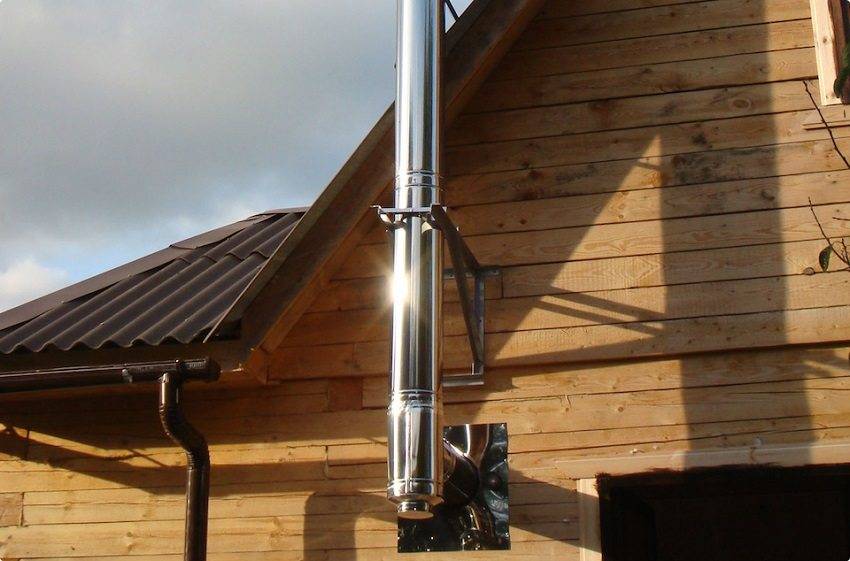

  9. На следующем этапе осуществляется сборка всего дымохода. Сэндвич-панели соединяются между собой и закрепляются дополнительно хомутом. Сама же труба из нержавейки крепится с помощью сварочных швов.
  10. Фиксация конструкции к стене осуществляется специальными деталями для образования соединений, которые размещаются на расстоянии не более 60 см друг от друга.
  11. Необходимо следить за расположением стыков труб, не допуская их попадания в хомуты, фиксирующие конструкцию к поверхности стены.
  12. Желательно обходить стороной вылет крыши и не пользоваться горизонтальными лежаками на ней во избежание снижения тяги в самом канале.
  13. Расположение верхнего участка трубы вблизи от конька требует вылета с расстоянием более 50 см.
  14. Использование дополнительных растяжек необходимо при размещении цилиндрического изделия вдали от поверхности стены.
  15. Дымоход, изготовленный не из сэндвич-панелей, требует утепления. Для этого используется базальтовая вата, которая впоследствии покрывается слоем фольги.
  16. Специально предназначенный козырек, закрепленный на вершине сооружения, препятствует попаданию осадков внутрь.

Герметизация дымохода со стороны улицы

Когда основные строительные работы завершены, защитную пленку удаляют. Проверяют герметичность всех соединений, швов, стыков.

При проведении герметизации важно учесть такие нюансы:

  1. В месте перехода от одностенной трубы к сэндвичу обрабатываются все наружные края по окружности.
  2. При нанесении на внутреннюю часть труб обмазывается внешняя часть верхней секции. При обработке внешней части принцип аналогичен.

Рекомендуется использовать исключительно огнеупорный герметик, который переносит температуру 1000 градусов и выше.

Общая длина дымохода от колосника составляет от 6 м.

Как закрепить трубу дымохода. Как крепить дымоход к стене

Монтаж и установка трубы дымохода: для дома или котельной(схемы,чертежи)

При обустройстве стандартной печи или котельной и котла работающего на твёрдом, жидком или газовом топливе требуется установка дымохода. Система дымоудаления служит для отвода дымовых газов в атмосферу и требует общих правил к её установке как для котла, печи или камина.

Поэтому все вопросы, связанные с проведением монтажных работ, должны решаться ещё на этапе проектирования

Приняв решение самостоятельно провести установку, владельцу загородного дома важно дополнительно ознакомиться с главными правилами и полезными советами касательно выполнения таких работ

Перед тем как правильно сделать дымоход для газового котла, необходимо предварительно обратить внимание на следующие факторы:

  • правильный расчёт всех параметров, включая размер устанавливаемых труб;
  • определение правильной длины труб; определение особенностей расположения дымохода;
  • ознакомлением с основными правилами сборки конструкции;
  • особенности прохождения перекрытий, создания изоляции для патрубка и вывода трубы дымохода на крышу.

Базовые параметры

Перед тем как установить дымоход, необходимо правильно определиться с размерами конструкции. Сюда относят не только длину дымохода, но и диаметр поперечного сечения трубы дымохода. Чтобы сделать максимально правильный выбор, достаточно ознакомиться с нормативными требованиями СНиП. Подбирать диаметр рекомендуется согласно показателям тепловой мощности печи или котла.

Здесь опирайтесь на такие рекомендации:

  • диаметр трубы не должен быть меньше диаметра выходного отверстия котла;
  • если показатель тепловой мощности составляет менее трёх с половиной киловатт, оптимальный показатель сечения трубы должен составлять 14 сантиметров;
  • если показатель тепловой мощности варьируется в пределах 3,5-5,5 киловатт, диаметр надо увеличить до двадцати сантиметров;
  • если показатель тепловой мощности составляет 5,5-7,5 киловатт, необходимо провести монтаж дымовой трубы диаметром 27 сантиметров.

При этом длину дымохода надо определять согласно таким правилам:

минимальный показатель высоты, который даст возможность создавать требуемую тягу, составляет 5 метров от камеры сгорания до верха;
если плоская крыша, то дымовая труба обязательно должна возвышаться над крышей минимум на 0,5 метра;
не забывайте обращать внимание и на кровельный материал, используемый при проведении строительных работ. Если кровля выполнена из легковоспламеняющегося кровельного материала, высота трубы над коньком должна составлять один метр

Оптимальный вариант – на полтора метра.

Схемы установки и монтажа участков дымохода

Если вы отдали предпочтение наружной установке конструкции, через каждый обычно метр надо прикреплять трубу к стене. Это возможно благодаря специальным кронштейнам, позволяющим предотвратить обрушение при сильном воздействии ветра

Важно также обратить внимание на то, с каким интервалом от стены кронштейны монтируются на дымовой трубе котельной

Тройни поз.2 выбирать по месту в соответствии с площадью патрубка прибора присоединяемого к дымоходу.

Изолятор дымовой трубы для прохода через стену здания

Пример исполнения гильзы (куска трубы) при проходе через стену сделанную из негорючих материалов.

Следующий вариант — это установка внутри здания. Как правило, дымоход располагается с внешней стороны здания, но его можно обустроить прямо у себя дома, для этого правда придётся создать узлы прохода через перекрытия в потолке и кровле

Здесь надо будет уделить особе внимание местам прохода трубы через перекрытие и на то из чего сделаны ваши перекрытия (пол,потолок) из горючих или не горючих материалов

Подгонка кирпичной трубы

Это – ещё один метод создания плавного перехода с кирпича на трубу круглого сечения. Суть технологии такова:

  1. Отслужившую своё трубу демонтируют. На её остатках возводят огнеупорным кирпичом постепенно сужающуюся короткую надстройку. Она и служит в качестве переходника. Сужение формируется для того, чтобы на надстройку можно было установить специальный элемент части дымохода из сэндвич трубы. Называется он насадка нижняя или по-научному – переход моно-термо. Это изделие представляет собой прочное основание, на которое устанавливают ствол, набираемый из отрезков трубы. Чтобы уменьшить внешний размер кирпичной части дымохода, кирпич кладётся на длинный торец (ложок).
  2. Внутреннюю поверхность надстройки необходимо оштукатурить – гладкая поверхность минимизирует сопротивление потоку газов.
  3. Переход моно-термо устанавливается поверх кирпичной надстройки. Для герметичности и устойчивости его заливают смесью из камней и цементного раствора.

У дымоходов из кирпича демонтировать чаще приходится только наружную часть, поскольку расположенная в доме кладка находится, как правило, в удовлетворительном состоянии. А этот фактор виду малого веса и небольшой длины сэндвича допускает его установку без моно-термо перехода.
