Что такое муфельная лабораторная печь?

Условия безопасной установки

Изготовив или приобретя фабричную модель муфельной печи, нужно установить ее в мастерской или лаборатории с соблюдением всех правил безопасности. По сути они сводятся к набору широко известных требований по эксплуатации нагревательного оборудования на электричестве и газе:

  1. Для питания устройства проводится отдельная линия, в нее встраиваются надежные средства защиты от замыкания, соответствующие мощности печи.
  2. Муфель имеет значительный вес и при работе сильно нагревается, поэтому он должен стоять на надежном и негорючем основании.
  3. Недопустимо использовать это оборудование в помещениях с высокой влажностью — велик риск удара током и раскрошивания внутренней футеровки.
  4. Все манипуляции с муфелем нужно производить в средствах защиты от высокой температуры для рук и лица (перчатки и очки).
  5. В обязательном порядке оборудование должно быть заземлено.

Кладка огнеупора

На строительном рынке покупаем шамотный кирпич. Этот кирпич предназначен для кладки топок печей и каминов. Данный кирпич способен выдерживать длительное воздействие тепла при температуре 1000 градусов и многократные циклы остывания и нагрева, обладает высокой теплоёмкостью и тепловой инерцией. В качестве связующего лучше всего купить специальную огнеупорную сухую смесь для кладки шамота.

Подгонка и разметка

  • Раскладываем на ровном полу боковые и заднюю стенки будущей камеры таким образом, чтобы задняя стенка оказалась между боковыми, как бы получилась «развёртка».
  • Толщину будущих швов имитируем проволокой диаметром 3-5 мм.
  • Подгоняем кирпичи друг к другу. При необходимости кирпичи подрезаем на камнерезном станке или болгаркой
  • Затем размечаем на стенках трассу будущей нагревательной спирали.
  • На кирпичах прорезаем канавки под спираль.

Вид рабочей камеры изнутри. Верх выполнен в виде свода.

Кладка кирпичей должна быть очень плотная. Толщина швов — не более 5 миллиметров.

  • Кладочная смесь разводится водой в соответствии с инструкцией завода-производителя.
  • Каждый кирпич перед кладкой погружаем в ёмкость с водой на 15-30 секунд, для того чтобы вода заполнила поры кирпича.
  • Выкладываем донышко будущей печки.
  • Затем выкладываем стенки.
  • Вертикальные швы кладки не должны совпадать между собой.
  • Верх выкладываем в виде свода с замковым камнем.

На дверке тоже надо закрепить шамотный кирпич.

  • Для этого внизу дверки привариваем или закрепляем на клёпки тонкий уголок или квадратную трубу. Уголок будет принимать на себя вес кладки, то есть будет работать не только раствор.
  • В кладочный раствор добавляем цемент, до 20%.
  • На металлическую поверхность дверки прикрепляем оцинкованную сетку с ячейкой 20×20 миллиметров.
  • Дверку снимаем, кладём горизонтально и на ней укладываем шамотный кирпич.

Уплотнение

Для повышения эффективности работы печи, нужно исключить потери тепла через неплотности дверцы. Герметичность можно увеличить термостойким силиконом.

  • Для этого тщательно обезжириваем кромки кирпича в местах примыкания.
  • Наносим разделительное средство на торцы стенок камеры в местах примыкания. Это может быть даже солидол.
  • Наносим «колбаску» из термостойкого силикона на дверку.
  • Закрываем дверь.
  • Силикон приклеится на дверку, а на торцы стенок камеры не приклеится из-за разделительного средства. Фактически получится уплотнительная силиконовая лента на дверке.
  • Разделительное средство с торцов камеры отмываем, например, спиртом.
  • Силикон не сможет долгое время выдерживать воздействие тепла, поэтому периодически нужно будет делать ремонт для восстановления герметичности дверцы. Заключается ремонт в том, что прокладку из силикона изготавливают повторно так же, как описано выше.

Изготовление спирали для муфельной печи

Проволоку из нихрома сечением 1 мм наматывают на стальной прут с гладкой поверхностью. Достаточный диаметр витков 6 мм. Надо следить, чтобы они не соприкасались во время намотки. Спираль укладывают в подготовленные в кирпичах канавки. Далее следует предотвратить их выпадение из этих канавок при нагреве. Для этого можно сделать тонкую замазку из шамотной глины или использовать проволоку. Если для муфеля применяется керамическая труба, проволока наматывается с ее наружной стороны. Следует соблюдать расстояние между витками 2 мм.

Окончание сборки муфельной печи

Кирпичную или керамическую рабочую камеру помещают в стальной или чугунный корпус, на дно которого предварительно уложен теплоизолятор. С наружной стороны дно укрепляют стальными уголками, так как шамотный кирпич утяжелит конструкцию. Между стенками камеры и корпуса должно быть пространство от 4 см. Именно в него закладывается утеплитель. Крышку изготавливают из 2-х слоев металла и утеплителя между ними. Следует предусмотреть ручку для открывания.

Далее в корпусе печи сверлят отверстия и протаскивают наружу выводы спирали. Кроме этого надо сделать отверстия для термодатчика. Подключение проводов осуществляется к отдельному кабелю. Он для безопасности электросети подключается к автомату на 20А. Соединение выводов и кабеля можно сделать при помощи керамического патрона. Таким способом удастся избежать скрутки проводов. Ножки для корпуса делают из стальных труб. Их приваривают или прикручивают болтами с гайками, но тогда дно печки должно быть приподнятым, чтобы саморезы оказались снаружи.

Если для изготовления муфельной печи использовали старую газовую или электрическую духовку, то утеплять ее не требуется. В ее конструкции теплоизоляция предусмотрена производителем. Следует отметить, что такой агрегат выгодно изготавливать, если нужна печь средних размеров. Пазы для спирали делают в боковых и задней стенках. Выводы подключают к выключателю, расположенному с наружной стороны герметичной дверцы.

Эксплуатация

Правила безопасности

Прежде чем начать применение муфельной печи, нужно удостовериться в исправности ее элементов. Это правило безопасности следует выполнять каждый, когда планируется обжиг.

Печь должна иметь заземление. Прибор устанавливают вдали от легковоспламеняющихся предметов на плиту из асбестоцемента. При обжиге все манипуляции выполняют в плотных рукавицах, используя металлические щипцы с длинными ручками.

С прибором, имеющим открытые спирали следует обращаться очень осторожно. Ни в коем случае нельзя прикасаться к спиралям работающей или остывающей печи

Правила обжига глины

До начала работ керамист должен знать, как обжигать глину в муфельной печи, подходит ли изготовленная печь для обжига керамики, эмали и других веществ.

Прежде чем приступить к обжигу, необходимо провести пробную процедуру. Если просушенный кусок глины размером с кулак при обжиге растрескался, значит надо увеличить температуру внутри камеры. Если его не разорвало, значит, режим подобран правильно.

Обжиг глины производят при увеличении температуры. Вначале просушенные глиняные изделия выдерживают при 200°С. Затем постепенно увеличивают жар в течение 6-7 часов до температуры 900-1000°С. После этого печь отключают, а изделия оставляют остыть в приборе.

Обжиг керамики (фарфора и фаянса) требует более высоких температур. Самодельные конструкции не всегда могут выдержать жар в 1200-1400°С. Вместо изготовления такого прибора лучше найти заводскую муфельную печь, бывшую в употреблении.

А муфельная печь для эмали ничем не отличается от прибора для обжига глины. Эмали запекают при температуре 600-800°С в печах с открытой спиралью. Каждый предмет помещают на подставку из никеля и его сплавов или других подходящих материалов.

При отсутствии термометра температуру можно определить по цвету каления:

  • 500-600°С – слабое красное свечение,
  • 600-700°С – темно-красный цвет,
  • 800-900°С – светло-красный оттенок,
  • 900-1000°С – оранжевое свечение.

Технология постройки муфельной печи

Порядок выполнения работ горизонтальной ли вертикальной муфельной печи аналогичен, различие состоит в расположении элементов печи.

  1. Корпус муфельной печи выполняем из листового железа. Вырезаем болгаркой прямоугольную полоску нужного размера, сгибаем ее в радиус и при помощи сварки герметично завариваем шов. Для предотвращения образования коррозии можно покрыть металл несколькими слоями огнеупорной краски. К полученному цилиндру привариваем дно. Для этого вырезаем из листа стали круг необходимого диаметра, равного диаметру цилиндра. Укрепляем стенки и донышко металлической арматурой. Корпус выполняем такого объема, чтобы внутри можно было разместить термозащитный слой и огнеупорный кирпич.
  2. В случае если для корпуса используется старый холодильник, аналогично укрепляем его донышко и стенки металлическими уголками или трубками.

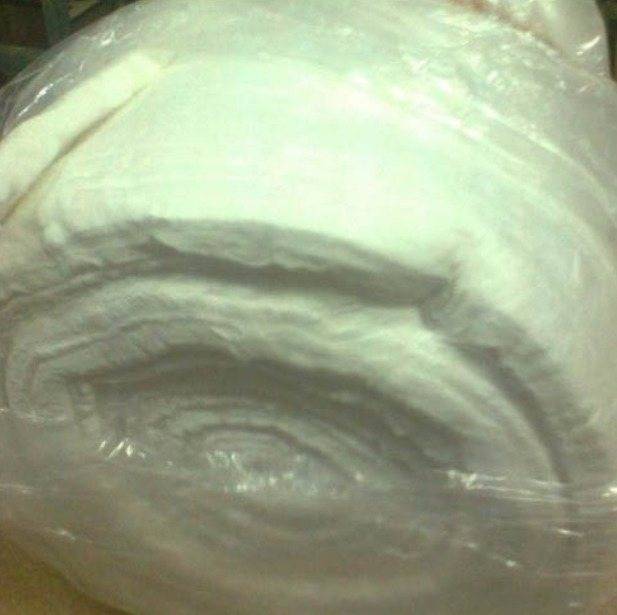

  3. Внутреннюю часть корпуса выкладываем толстым слоем базальтовой ваты.

  4. Для изготовления внутреннего термослоя (аккумулятора тепла) используем шамотный кирпич (огнеупорный).  Задача состоит в состыковке кирпичей в количестве семи штук в форме трубы, которая будет в дальнейшем служить рабочей камерой печи.

  5. Для этого раскладываем кирпич в ряд и делаем на каждом кирпиче разметку, по которой будем производить резку. Форма кирпичей после резки должна позволять собрать все кирпичи в форме полой трубы. Обрезку производим болгаркой. Для удобства кирпичи нумеруем. После обрезки собираем их вместе и закрепляем проволокой, проверяя правильность резки. При необходимости подправляем форму, добиваясь точности.

Помещаем образовавшуюся кирпичную трубу в корпус со слоем теплоизоляции.

Далее на внутренней поверхности кирпичей необходимо пропилить канавки под проволоку.

Канавки под проволоку

Но прежде из мотка нихромовой или фехралевой проволоки необходимо сделать спираль диаметром около 6 мм. Для этого наматываем проволоку на основу (карандаш, сварочный электрод или тонкий металлический пруток).Достаем кирпичи и вновь выкладываем их на ровную поверхность в ряд.

Прикладываем спираль, делаем разметку под будущие канавки, которые будем вырезать в кирпичах болгаркой. Правильность линий проверяем строительным уровнем. В конечном итоге внутри рабочего пространства проволока будет уложена по спирали от дна к вершине рабочего пространства

Важно, чтобы витки не соприкасались друг с другом, иначе будет замыкание

Спираль в муфельной печи

Чтобы вывести концы проволоки за пределы рабочей камеры и подключить их к автомату, между двумя соседними кирпичами вставляем три тонких длинных отрезка керамической плитки с пропиленными в них тонкими каналами под проволоку.

Каналы под проволоку из муфельной печи

Применение таких керамических выводов в дальнейшем позволит легко производить ремонтные работы муфельной печи.

Коммутация электрической части с тремя ступенями мощности

  • для первой ступени мощностей необходимо два контура спиралей включать последовательно;
  • вторая ступень подразумевает отдельное подключение нижней спирали;
  • третья ступень мощности – параллельное включение двух контуров.

Готовую конструкцию рабочей камеры помещаем в корпус со слоем теплоизолирующего материала и одним кирпичом, уложенным на дно, обмазывая его огнеупорной (печной) глиной или огнеупорным клеем.

Чтобы вывести керамические каналы за пределы корпуса, сверлим в нем отверстия.

Делаем корпус и обмазываем шамотной глиной

Крышку выполняем из листовой стали, вырезая ее по размеру печи и закрепляя на ней печной глиной огнеупорный кирпич. Сверху привариваем щеколду, ручки и навесы. Для герметичности по краям крышки и на примыкающие стенки муфельной печи наносим слой термостойкого силикона, предварительно тщательно обезжирив поверхности.

Муфельная печь в работе

После полного высыхания печи подключаем проволоку к электрическому автомату со стабилизатором и проводим ряд испытаний, настраивая мощность накала спиралей и температуру в рабочем пространстве увеличивая или уменьшая напряжение сети.

Во время работы печи дверцу необходимо плотно запирать.

Муфельная печь своими руками

В домашних условиях своими руками можно собрать простую конструкцию печи. При этом муфельная печь «своими руками» будет работать на электричестве. Главный элемент — муфель — можно изготовить из глины или сложить из шамотного кирпича.

Для глиняного муфеля делают заготовку из картона или фанеры. Полученный короб покрывают слоем глины толщиной от 1 см, сушат до затвердевания (3-5 дней) и обжигают в угольной печи. Температура обжига составляет 700-800ºC. Этого достаточно для остекловывания глиняной структуры и получения прочной внутренней камеры.


Муфельная печь, изготовленная своими руками

Полученный керамический муфель обматывают проволокой (нихромовой или фехралевой, диаметром 1 мм) — она будет работать в качестве нагревательного элемента. Для того чтобы закрепить проволоку на кожухе, её покрывают вторым слоем глины (который также сушат и обжигают в угольной печи). Концы проволоки для дальнейшего подключения к электросети отставляют открытыми.

Для складывания шамотного муфеля в каждом кирпичике проделывают канавки (для расположения нагревательных спиралей). После складывания кирпичей в канавках располагают спиральную проволоку. Для закрепления в канавках спираль обмазывают глиной или укрепляют проволокой.

Готовую внутреннюю камеру размещают в металлическом корпусе. Его сваривают из листов стали толщиной 2 мм и более. В корпусе оставляют отверстия для подсоединения к нагревательной проволоке.

Внутрь кожуха помещают готовый муфель, подсоединяют контакты и делают теплоизоляцию. В качестве изолирующего материала используют базальтовую вату или асбестовую крошку (асбест — более вредный вариант, при его нагреве выделяются канцерогены).

Самостоятельное изготовление муфельной печи

Муфельная печь своими руками

В домашних условиях своими руками можно собрать простую конструкцию печи. При этом муфельная печь «своими руками» будет работать на электричестве. Главный элемент — муфель — можно изготовить из глины или сложить из шамотного кирпича.

Для глиняного муфеля делают заготовку из картона или фанеры. Полученный короб покрывают слоем глины толщиной от 1 см, сушат до затвердевания (3-5 дней) и обжигают в угольной печи. Температура обжига составляет 700-800ºC. Этого достаточно для остекловывания глиняной структуры и получения прочной внутренней камеры.


Муфельная печь, изготовленная своими руками

Полученный керамический муфель обматывают проволокой (нихромовой или фехралевой, диаметром 1 мм) — она будет работать в качестве нагревательного элемента. Для того чтобы закрепить проволоку на кожухе, её покрывают вторым слоем глины (который также сушат и обжигают в угольной печи). Концы проволоки для дальнейшего подключения к электросети отставляют открытыми.

Для складывания шамотного муфеля в каждом кирпичике проделывают канавки (для расположения нагревательных спиралей). После складывания кирпичей в канавках располагают спиральную проволоку. Для закрепления в канавках спираль обмазывают глиной или укрепляют проволокой.

Готовую внутреннюю камеру размещают в металлическом корпусе. Его сваривают из листов стали толщиной 2 мм и более. В корпусе оставляют отверстия для подсоединения к нагревательной проволоке.

Внутрь кожуха помещают готовый муфель, подсоединяют контакты и делают теплоизоляцию. В качестве изолирующего материала используют базальтовую вату или асбестовую крошку (асбест — более вредный вариант, при его нагреве выделяются канцерогены).

Самостоятельное изготовление муфельной печи

Печи-трубы

Для электропечи-трубы достаточно большого диаметра (скажем, из корпуса плавкой вставки) дадим прежде всего рецепт обмазки нагревателя. Состав – тот же, что и для корпуса газовой печи, но, во-первых, глину замешивают до густоты хорошей сметаны или жидкого творога. Во-вторых, наполнителя-теплоизолятора (асбест, вермикулит) дают 4-5 объемных относительно глины частей.

Следующий момент – намотка спирали. На коренной (начальный по ходу обмотки) конец трубы туго, вплотную друг к другу, мотаем 5-10 витков нихрома и туго-натуго схватываем их металлическим хомутом и винтом с гайкой и пружинной шайбой (гровером). «Уши» хомута должны быть удлиненными и с отверстиями для подвода тока и теплоотвода; об этом см. подробнее ниже, в разделе о мини-печи.

Далее мотаем в 2 провода: рядом с нихромовым укладываем медный того же диаметра. На конце обмотки делаем токосъем и закрепляем хомутом, как описано выше. Теперь снимаем медь и приступаем к обмазке. Обмазку наносим слоем в 4-12 мм, как раствор ляжет. Затем – неделя сушки, часовой прогон на половинной мощности (напряжение – в 1,4 раза меньше номинального!), и окончательная сборка печи, аналогично описанной ниже.

Эксплуатация

Правила безопасности

Прежде чем начать применение муфельной печи, нужно удостовериться в исправности ее элементов. Это правило безопасности следует выполнять каждый, когда планируется обжиг.

Печь должна иметь заземление. Прибор устанавливают вдали от легковоспламеняющихся предметов на плиту из асбестоцемента. При обжиге все манипуляции выполняют в плотных рукавицах, используя металлические щипцы с длинными ручками.

С прибором, имеющим открытые спирали следует обращаться очень осторожно. Ни в коем случае нельзя прикасаться к спиралям работающей или остывающей печи

Правила обжига глины

До начала работ керамист должен знать, как обжигать глину в муфельной печи, подходит ли изготовленная печь для обжига керамики, эмали и других веществ.

Прежде чем приступить к обжигу, необходимо провести пробную процедуру. Если просушенный кусок глины размером с кулак при обжиге растрескался, значит надо увеличить температуру внутри камеры. Если его не разорвало, значит, режим подобран правильно.

Обжиг глины производят при увеличении температуры. Вначале просушенные глиняные изделия выдерживают при 200°С. Затем постепенно увеличивают жар в течение 6-7 часов до температуры 900-1000°С. После этого печь отключают, а изделия оставляют остыть в приборе.

Обжиг керамики (фарфора и фаянса) требует более высоких температур. Самодельные конструкции не всегда могут выдержать жар в 1200-1400°С. Вместо изготовления такого прибора лучше найти заводскую муфельную печь, бывшую в употреблении.

А муфельная печь для эмали ничем не отличается от прибора для обжига глины. Эмали запекают при температуре 600-800°С в печах с открытой спиралью. Каждый предмет помещают на подставку из никеля и его сплавов или других подходящих материалов.

При отсутствии термометра температуру можно определить по цвету каления:

  • 500-600°С – слабое красное свечение;
  • 600-700°С – темно-красный цвет;
  • 800-900°С – светло-красный оттенок;
  • 900-1000°С – оранжевое свечение.

Принцип работы и основные части конструкции

Чтобы легче понять принцип работы такой печи нужно понимать, что означает слово «муфельная». Муфель – это закрытая камера, позволяющая создать и поддерживать высокую температуру внутри себя для выполнения различных задач. Чаще всего ее изготовление или приобретение требуется при обжиге керамических изделий, для плавки металлов и т.д.

Диапазон температур, который можно достичь в таком оборудовании – достаточно обширен, и колеблется от 200 до 1100 градусов. В промышленных масштабах удается достичь и больших показателей, но в домашних условиях хватает и 800-900 градусов.

Из чего состоит муфельная печь:

Металлический корпус, который может быть с горизонтальной или вертикальной ориентацией. Для его изготовления можно использовать листовую сталь, либо адаптировать ненужную духовку от газовой или электрической печи. Все лишние компоненты убираются, остается только корпус. Из газового баллона такую печь не сделать, так как его диаметр слишком мал.

Теплоизолятор – в качестве него выступает шамотный кирпич, который способен выдержать высокие температуры и поддержать их определенное время. От качества этого материала зависит КПД печи и ее теплопотери. Кроме кирпича можно использовать плиты ШПГТ-450, которые кроме высоких температур отлично справляются и с химически нейтральными кислотами и щелочами. Кроме этого, размеры плит более выгодны при изготовлении печей своими руками из-за своих размеров, позволяющих отделать стенку печи из цельного фрагмента плиты. И еще одно преимущество материала – это его структура, позволяющая быстро нагнетать и удерживать высокую температуру внутри камеры.

Внешний теплоизолятор – в его роли выступает перилит или базальтовая вата. В обязанности этих материалов входит сократить потери тепла во внешнюю среду. Это в значительной мере увеличит КПД печи: сократит время на нагнетание нужной температуры и расход энергии, а также увеличит длительность остывания. Применение асбеста для этих целей – нежелательно, ввиду того, что в процессе его нагревания происходит выделение канцерогенных веществ, опасных для здоровья человека.

Нагревательные элементы – в их качестве выступают нихромовые или фехралевые спирали, приобретенные или изготовленные своими руками. Для этого нужно приобрести нихромовую или фехралевую проволоку, толщиной, не менее 1 мм. Но для более точного определения толщины материала, для изготовления спирали, рекомендуем воспользоваться табличными данными, где указана предполагаемая температура топочной камеры, толщина проволоки и площадь поперечного сечения.

Чтобы определиться с выбором проволоки: нихромовая или фехралевая, достаточно сопоставить их характеристики:

  • Нихромовая – это сплав никеля и хрома. К ее основным качествам относят: прочность, пластичность, долговечность, износоустойчивость, устойчивость к ржавлению. В качестве недостатков можно выделить высокую стоимость и низкие показатели жаропрочности, по сравнению с фехралевой проволокой.
  • Фехралевая – это сплав железа, хрома и алюминия. К ее основным плюсам можно отнести: высокую сопротивляемость, жаропрочность, а также доступность в финансовом плане. Если говорить о недостатках, то они тоже есть, в первую очередь это короткий срок эксплуатации, при условии что регулярные температурные воздействия будут доходить до 1000 градусов. Это происходит по причине потери пластичности под воздействием высоких температур, в результате чего происходит переламывание проволоки. Кроме этого, наличие железа в сплаве может привести к реакции ржавления при повышении влажностных показателей. Несмотря на все минусы, она считается достаточно популярной, где главным определяющим фактором выступает цена и теплоотдача, а как известно, эти параметры у нее на высоте.

Более наглядно процесс сравнения обоих материалов по главным параметрам, можно увидеть на схеме:

Что представляет собой муфельная печь

Муфельные печи — это оборудование для нагрева различных материалов — керамики, золото, серебра, платины, химических веществ. По своей особенности широкого спектра и применяются практически везде.

Электрическая муфельная печь применяется для термической обработки материалов на многих производствах в основном химических лабораториях и научных институтах. Муфель в ней используется в основном керамический.

В технически устаревших печах сфера применения муфельных печей ограничивается температурным максимумом – 1150 градусов. Это объясняется расположением нагревательных элементов за керамическим муфелем, что не позволяет применить данные агрегаты при температуре рабочего пространства свыше 1150 градусов.

Это происходит из-за необходимости увеличения температуры на нагревательных элементах, выше возможного уровня их использования.

Для снижения перехода температур между температурой внутри муфеля и нагревателя, муфель изготавливается из керамики.

Принцип работы отличается еще и большим расходом электроэнергии, поскольку массивный муфель разогревается не быстро. Этим объясняется использование некоторыми производителями муфелей из волокнистых материалов. В такой печи нагревательные элементы находятся внутри.

Принцип работы устройства – устранение прямого излучения нагревателей на материал, поддающийся термообработке.

Однако у волокнистого муфеля есть серьезный недостаток: волокно неустойчиво к газовыделению, что происходит особенно активно при обжиге керамики, обработке металлов. Выделение солей и выгорание масла разрушают волокно.

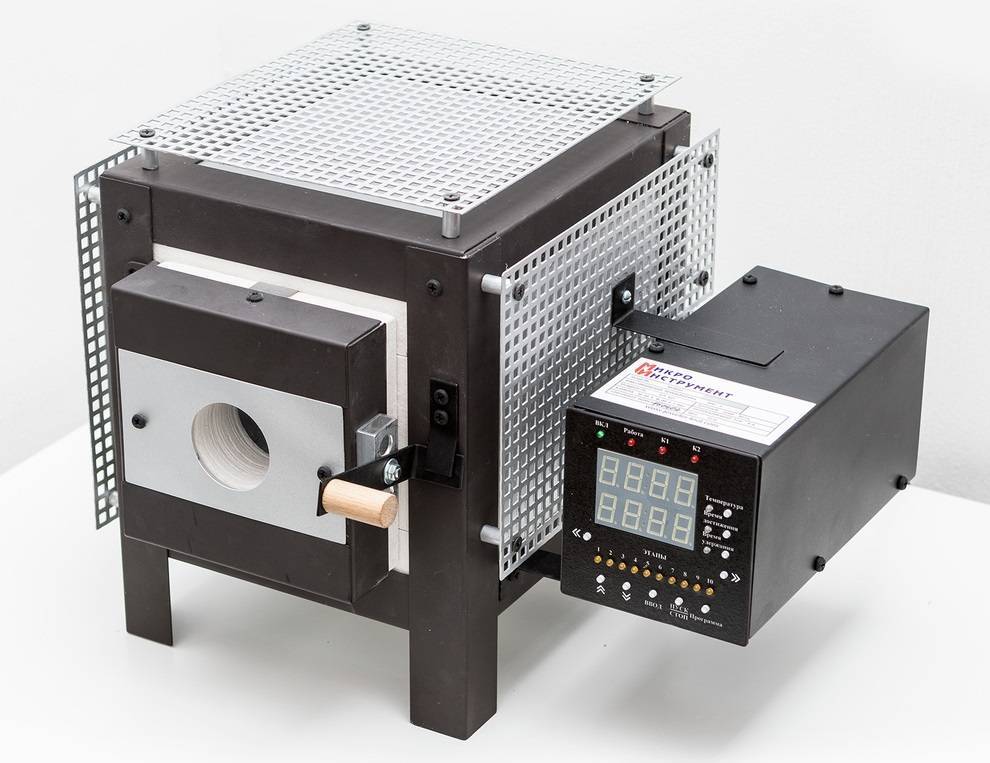

Муфельная печь с выносным блоком управления нагрева являются новой веткой в развитии электрических печей сопротивления.

Рабочая камера сделана из высокотемпературного и прочного термоизоляционного материала.

Нагреватели расположены в пазах электропечи, что облегчает их замену и препятствует их замыканию при соприкосновении с садкой.

Она может использоваться при стандартной температуре от 50 до 1250 градусов, но может быть изготовлена и до 1600 градусов.

Муфельные печи используются по своему прямому назначению для обжига, закалки металлов и стали при высоких температурах, разнообразных лабораторных исследованиях.

На сегодня существует большое разнообразие данного вида печей, но каждая из них может применяться для отдельных вариантов обработки и закаливания материала, а именно:

  • получение и создания особенных ювелирных изделий из серебра и золота;
  • применяя высокие температуры, для переплавки драгоценных металлов и изделий с наличием повреждений;
  • создание более прочной структуры и обжига изделий на основе керамики;
  • формирование необходимого изделия и выплавки на основе воска;
  • закалка металлических изделий, производство форм для литья металлов.

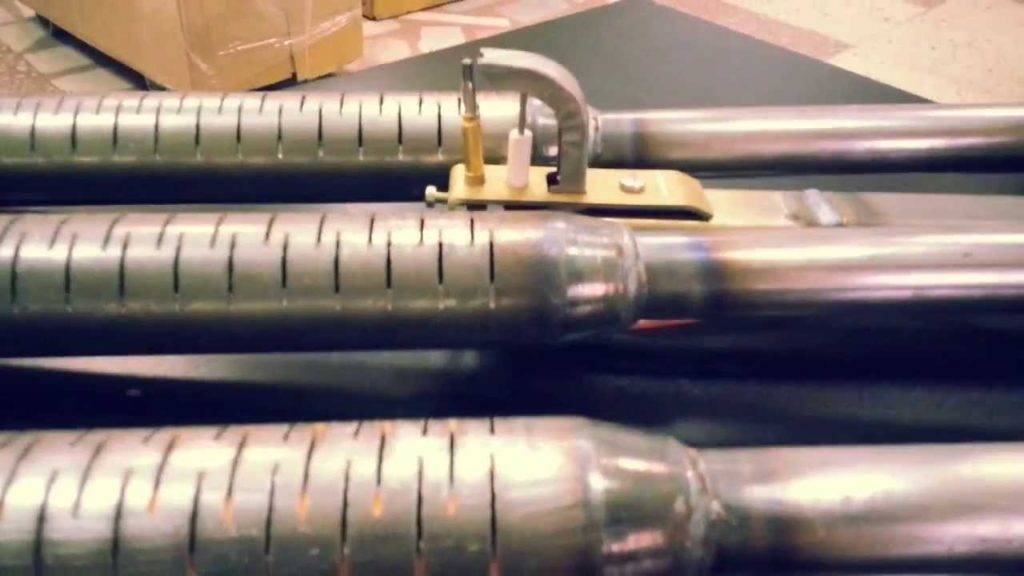

Нагрев муфеля при помощи газа

Самодельная муфельная печь может работать не только от электричества, но и под воздействием газовой горелки. Такой нагревательный элемент можно приобрести или же сделать самому.

Для создания газовой горелки необходима металлическая труба длиной в 10-15 сантиметров. Диаметр трубы не должен превышать несколько сантиметров. Сначала следует сделать возле края сквозное отверстие для подвода газовой трубки. Также перпендикулярно ему необходимо сделать несколько односторонних отверстий. Они необходимы для поджигания устройства.

Для газовой горелки вам понадобится металлическая труба длиной в 10-15 сантиметров

Газовая трубка изготавливается из меди, ее диаметр не превышает 0,8 сантиметра. На обоих концах трубки необходима резьба. Посередине устройства нужно сделать небольшое несквозное отверстие для выхода газа. Одно отверстие необходимо закрыть при помощи заглушки, к другому подвести газовый баллон. При совмещении элементов устройства обязательно следует установить клапан между шлангом и горелкой, так как он будет защищать конструкцию от возгорания.

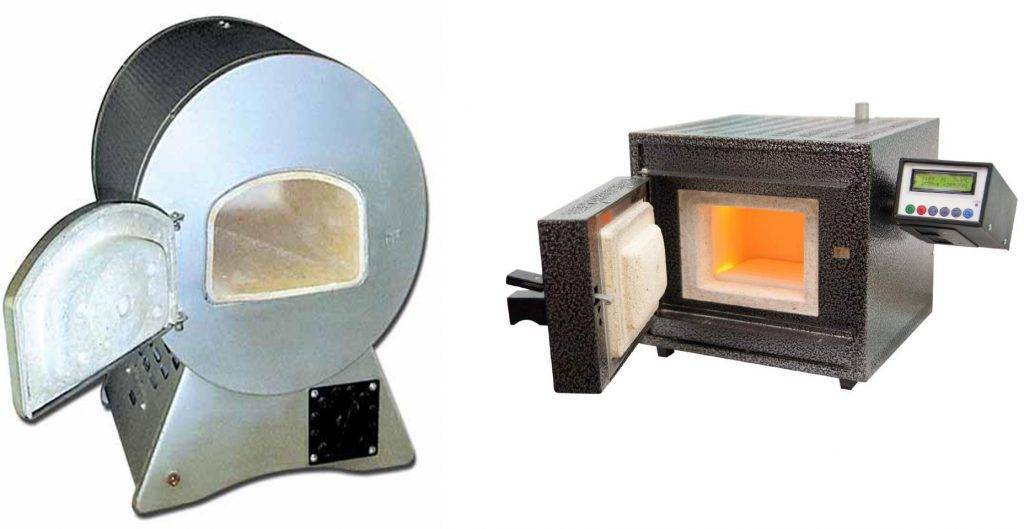

Основные виды муфельных печей

По особенностям конструкции печи могут быть:

  • трубчатыми;
  • цилиндрической формы;
  • вертикального расположения;
  • горизонтального расположения (простейший вариант).

Термическая обработка может осуществляться в воздухе, вакууме либо инертном газе, но в домашних условиях возможен лишь первый вариант.

В зависимости от типа ТЭНа муфельные устройства бывают:

  • газовыми;
  • электрическими.

Эксплуатация приборов на газу обходится дешевле, но их самостоятельное изготовление запрещено законом. Электрические обходятся дороже, но обладают существенным преимуществом – возможностью точной регулировки температурного режима.

Устройство промышленной муфельной печи
