Керамический дымоход: требования и правила устройства + обзор технологии монтажа

Конструктивные особенности и принцип работы

Дымоход для камина представляет собой вертикальную конструкцию на основе трубы круглого сечения, которая подсоединяется к отводящему патрубку топки камина и выходит через кровлю наружу.

Работа дымохода основана на силе тяги, которая возникает из-за разницы давлений в верхней и нижней части конструкции. В верхней части трубы дымохода, находящейся над поверхностью кровли, воздух более разрежен, что создает область низкого давления. За счет этого отработанные газы естественным образом выходят из дымохода наружу.

Конструктивные особенности дымохода камина зависят от типа печного оборудования. Современный камин в помещении – это не обязательно ниша в стене дома. Это может быть отдельно стоящая печь открытого или закрытого типа, работающая на дровах, угле, торфе и даже топливных брикетах. От размера камина, его расположения и конструкции зависит устройство дымохода.

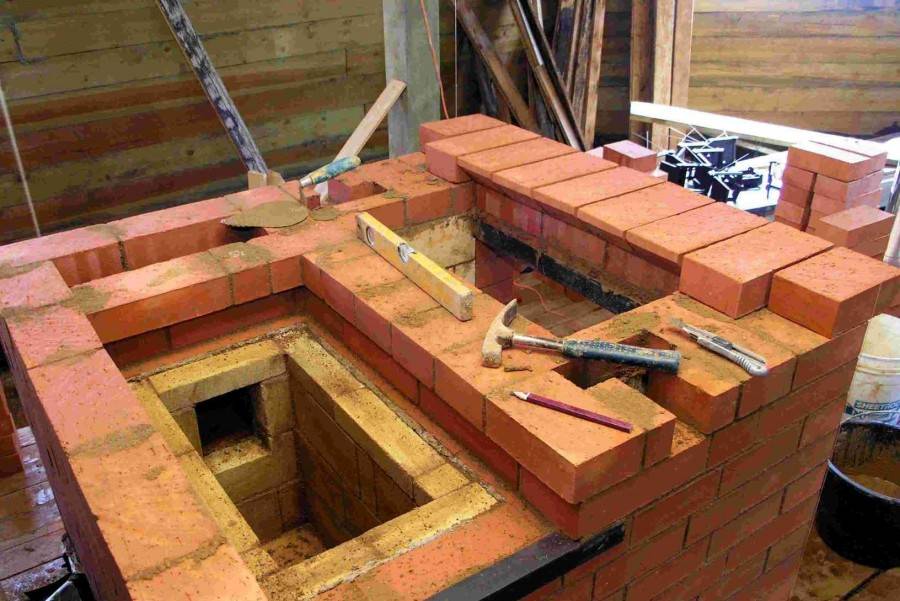

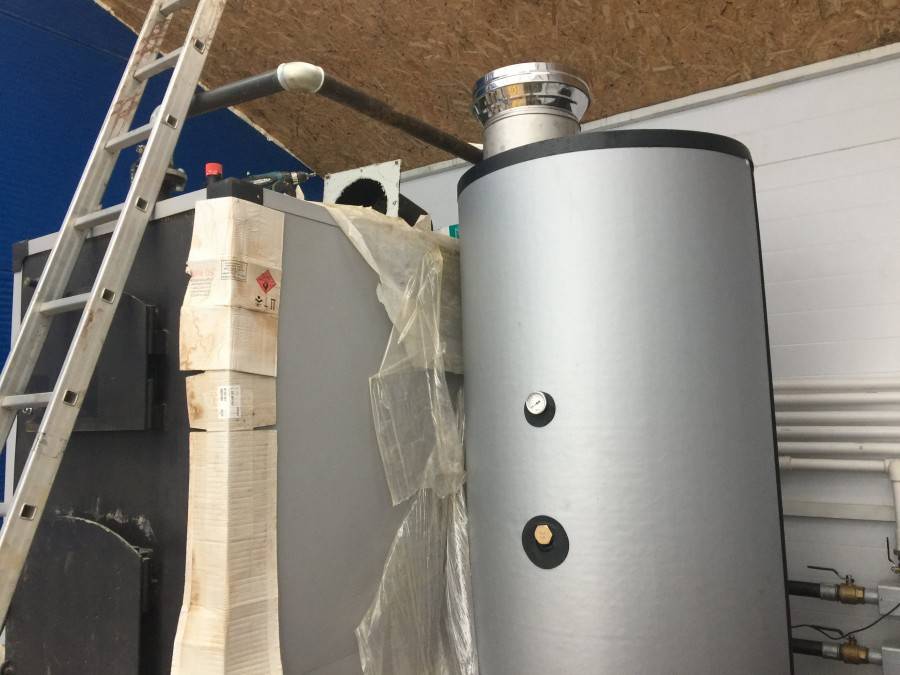

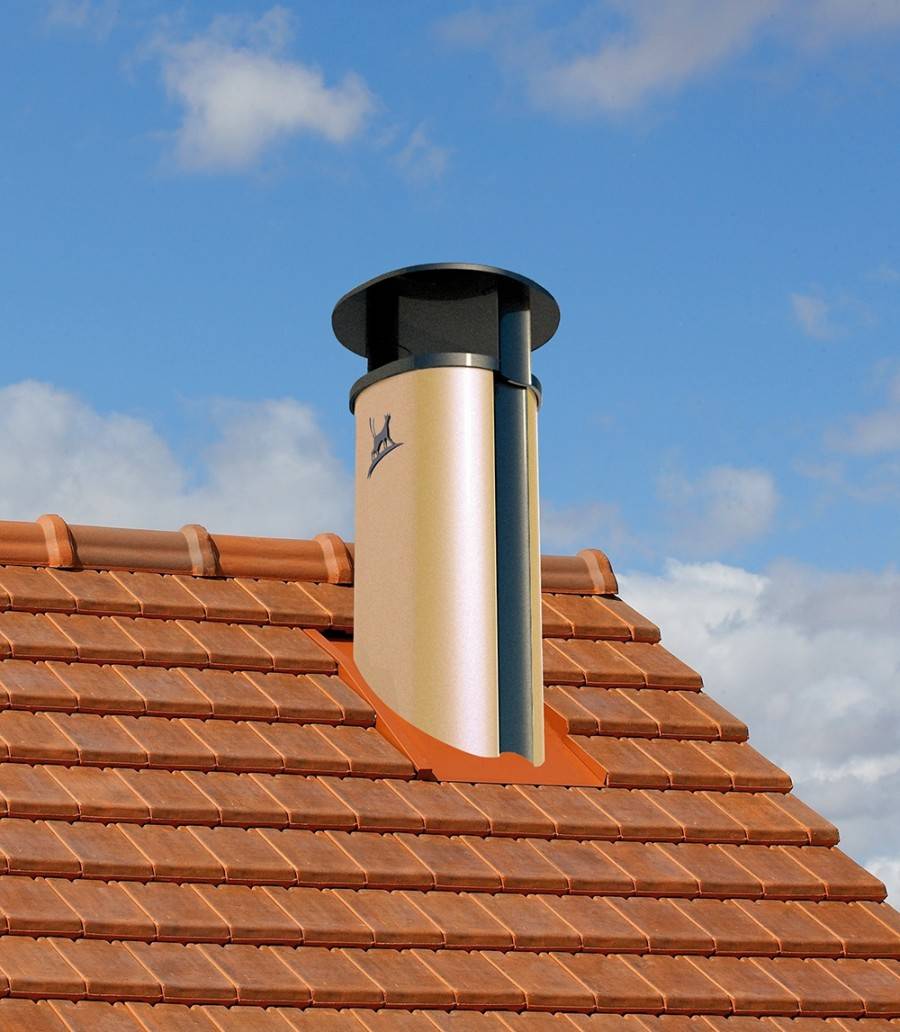

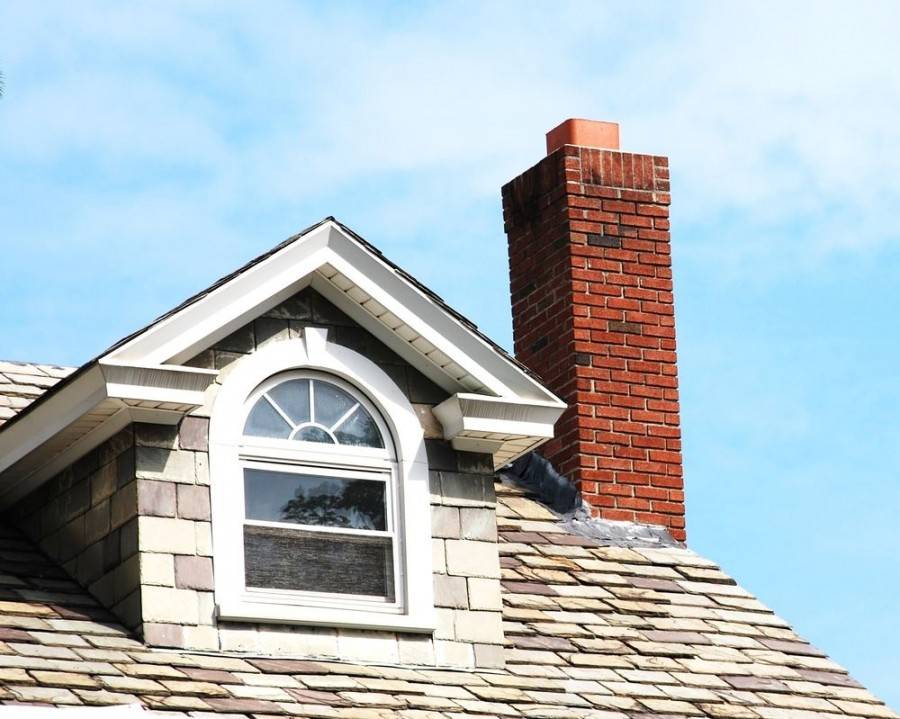

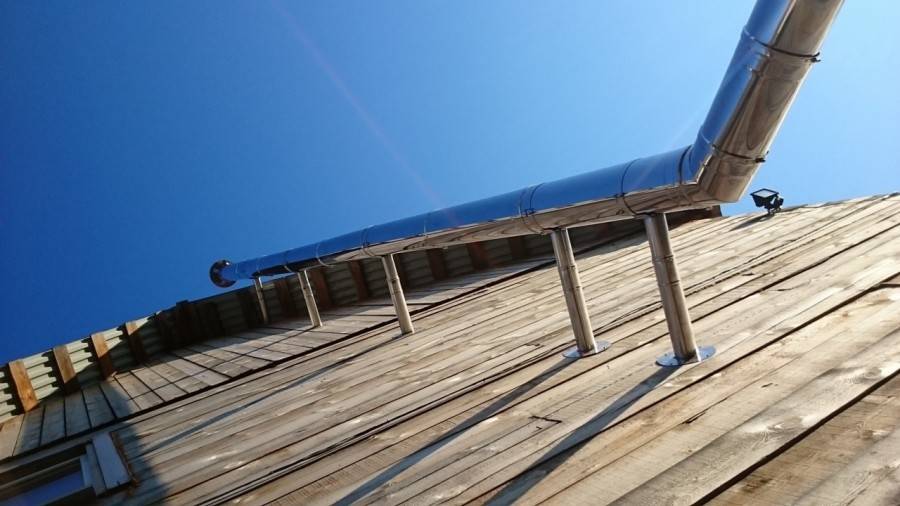

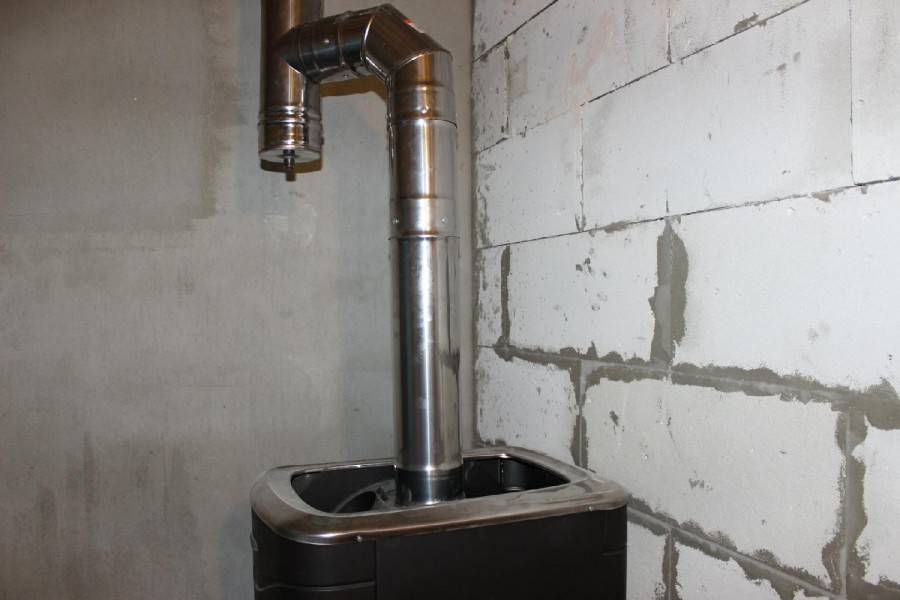

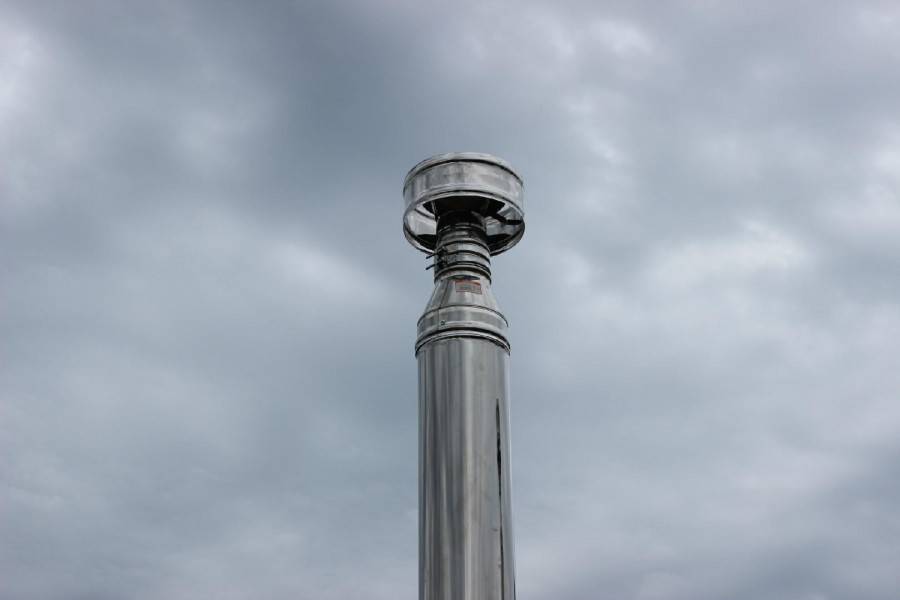

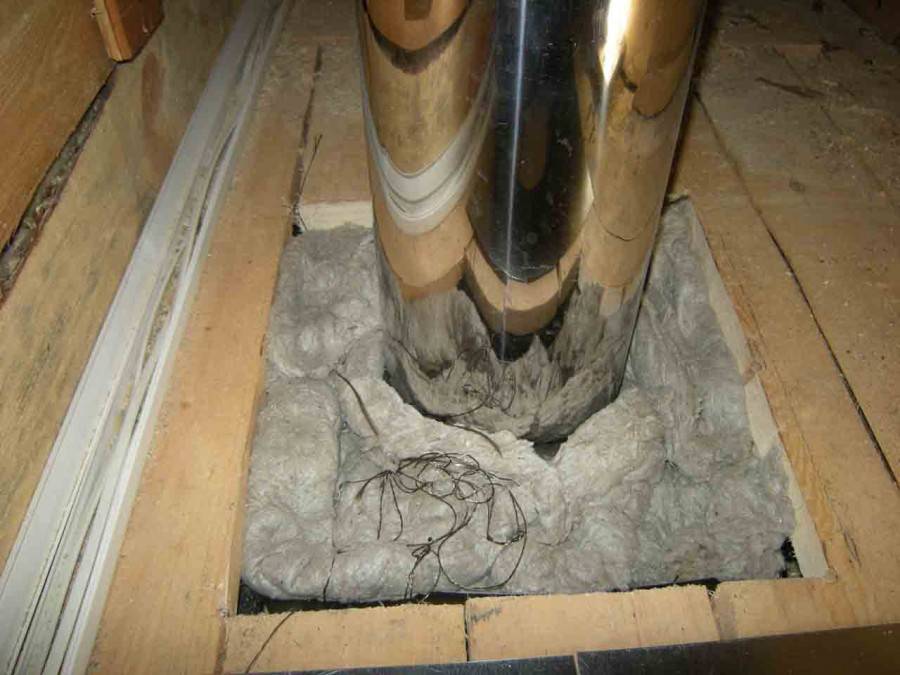

Фото монтажа дымохода

Также рекомендуем просмотреть:

  • Котлы длительного горения
  • Буржуйка своими руками
  • Установка полотенцесушителя
  • Как прочистить дымоход
  • Теплоаккумулятор для отопления
  • Подогрев водопровода от замерзания
  • Дымоходы для газовых котлов
  • Солнечный коллектор
  • Отопление частного дома
  • Печь своими руками
  • Ливневая канализация
  • Канализация в частном доме
  • Водопровод на даче
  • Трубы для отопления
  • Вода в дом из колодца
  • Камин своими руками
  • Насос для скважины
  • Канализация своими руками
  • Радиаторы отопления
  • Печь шведка
  • Теплый пол своими руками

Пожалуйста, сделайте репост

Как установить в своей бане систему UNI?

Самый современная и перспективная дымоходная система – это керамический дымоход UNI. Давайте рассмотрим на примере, как происходит монтаж такого керамического дымохода, и какие нюансы могут быть в его установке. Естественно, не зависимо от страны-изготовителя, все должно осуществляться по Правилам пожарной безопасности РФ.

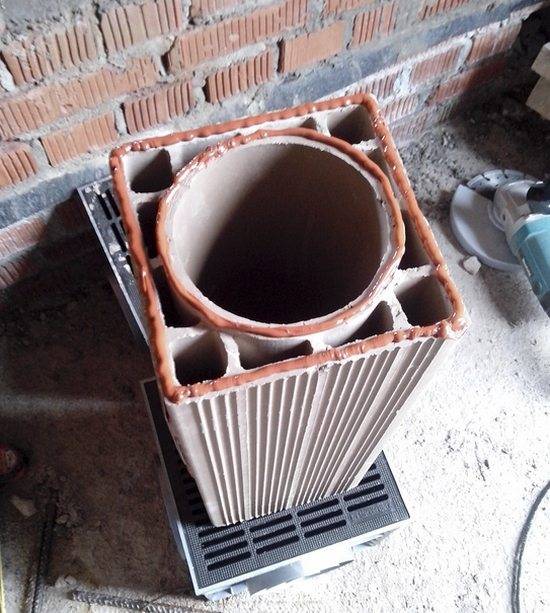

Сама установка керамического дымохода достаточно проста: начиная с основания и двигаясь кверху, вы ставите постепенно по каждой составляющей. И внутренняя труба верхней части всегда входит внутрь нижней.

Этап I. Готовимся к монтажу

Итак, первое, что нужно сделать – уточнить точку подключения печи. Основание, на котором будет ставиться керамический дымоход, должно быть идеально ровным и строго горизонтальным. На него кладут цементный раствор и устанавливают модуль с оводом для подключения печи или котла

Именно в нем находится специальная канава для отвода конденсата, обратите внимание

Этап II. Соединяем дымоход

Готовим кислостойкий раствор для швов по такому рецепту: семь частей специального порошка и одна часть воды. Замешиваем все при температуре воздуха +20°С и в течение часа-полутора используем. Ни в коем случае не добавляйте воду в уже готовый раствор!

Применяется раствор так: ставим тройник на модуль с патрубком и место стыка хорошо промазываем готовой смесью. Тройник в керамическом дымоходе позволяет одновременно осматривать и чистить трубы.

Теперь ставим остальные простые элементы дымохода. Все стыки потом выравниваем влажной губкой, убираем излишки раствора – так внутренние швы будут гладкими и ровными, сажа не станет оседать и дополнительных чисток не понадобится.

Если керамический дымоход проходит через чердачное помещение, которое не отапливается, его нужно дополнительно утеплить.

Этап III. Обшиваем керамическую трубу

Опытные строители рекомендуют обшивать керамический дымоход в бане не ГВЛ или огнестойким гипсокартоном, а цементно-стружечными плитами (ЦПС). Также и стекломагнезит (СМЛ) эксперты считают далеко не самым безопасным материалом для парных – ведь в нем содержится значительная доля MgClO2, хлористого магния, а в особо влажной среде этот элемент подвержен гидролизу с выделением хлороводорода. Итог: раздаженные органы дыхания у отдыхающих в бане, разрушающиеся зубы и охриплость голоса. Вплоть до потери сознания – неспроста хлористый водород относится к третьему классу опасности. Вот почему ни в одной стране мира, кроме Китая, СМЛ не производится, а это о многом говорит.

Сами изоляционные плиты обязательно ставьте до начала монтажа керамического элемента. А для удобства герметик из тубы лучше наносите с помощью монтажного пистолета – с обеих сторон гильзы, в канавку верхнего края керамической трубы. Смачивать ее не надо. Когда будете ставить очередной элемент – снимите излишки герметика.

Этап IV. Закрепляем дымоход

Если же дымоход будет выше кровли на 150 см и более, расстояние между точками раскрепления будет более 4 м, его нужно армировать. Первый и самый распространенный способ: стальными прутками по 10 мм диаметром, либо специальным комплексом арматурных стержней от компании-производителя. Такие закладывают в уже существующие отверстия и заливают жидким «цементным молочком». Если же вы используете то, что под рукой, тогда следите за тем, чтобы «цементное молочко» проливалось на всю длину армирования.

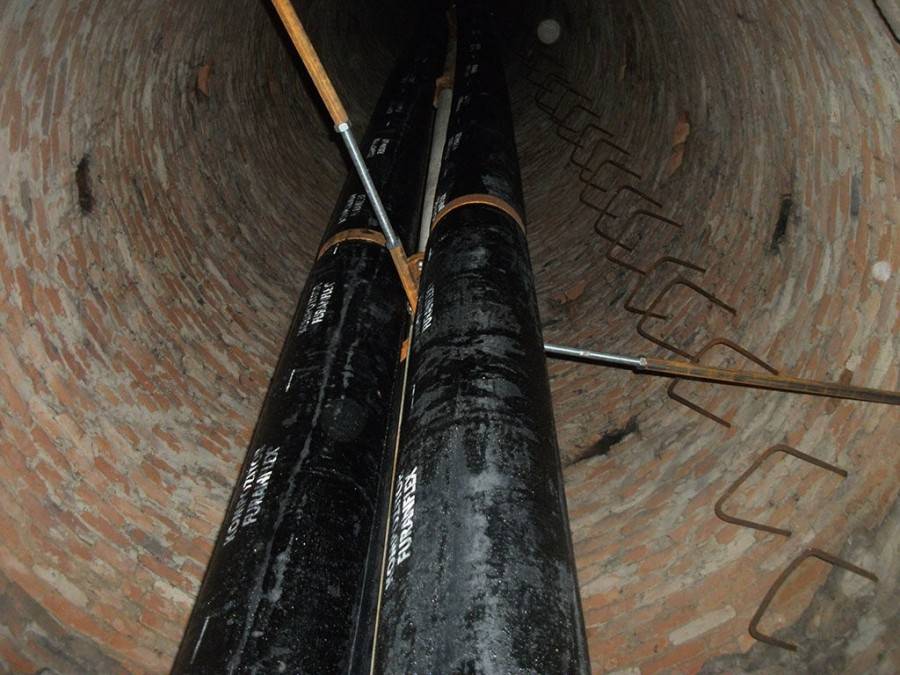

Второй популярный способ – это внешнее армирование, с помощью стальных уголков и стальной ленты. Для дымохода делают наружный сварной корсет, и сам дымоход в нем находится, как в скользящей опоре. Так его удобнее и утеплять.

И, наконец, третий способ – это армирование вентиляционного канала. Его бетонируют от основания и усиливают арматурными стержнями. Получается очень и очень надежно.

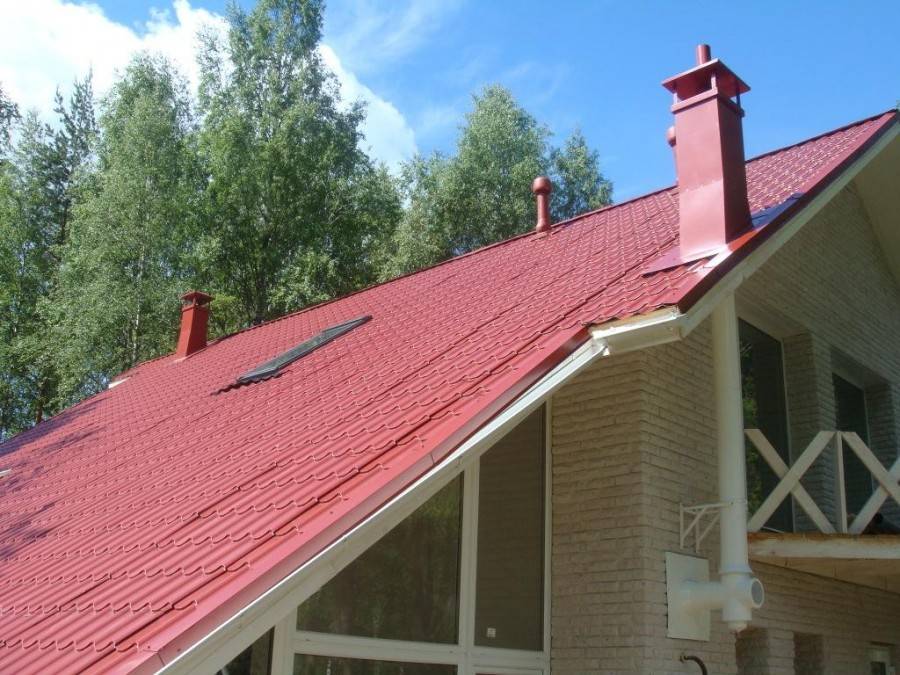

Этап V. Декорируем верхнюю часть дымохода

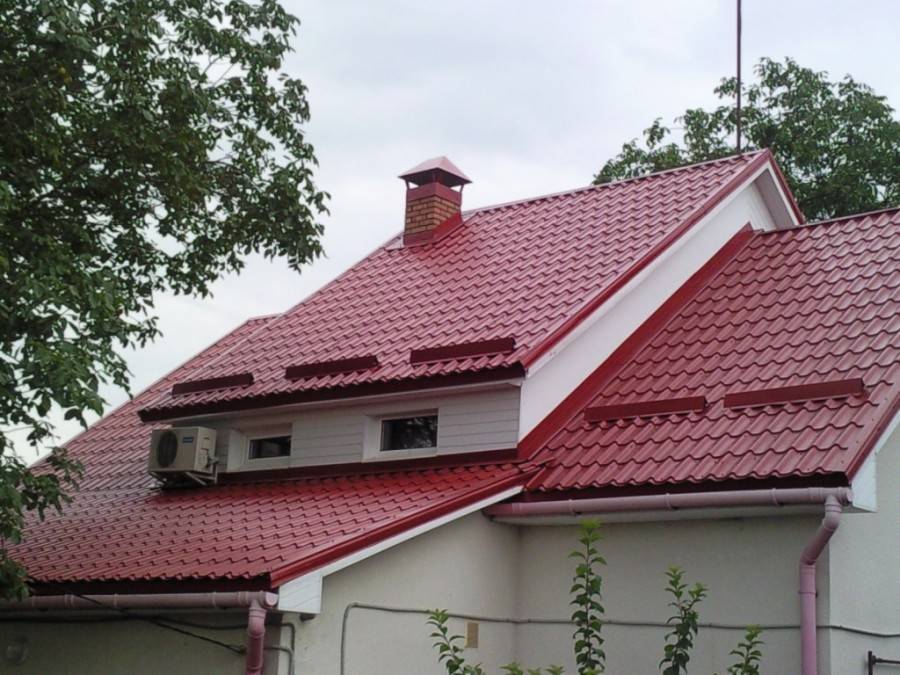

Надкровельная часть керамической трубы в ее оболочке не очень-то и привлекательна. Поэтому ее прикрывают имитацией какого-либо материала:

  • «Кирпичная» кладка из тяжелого бетона.

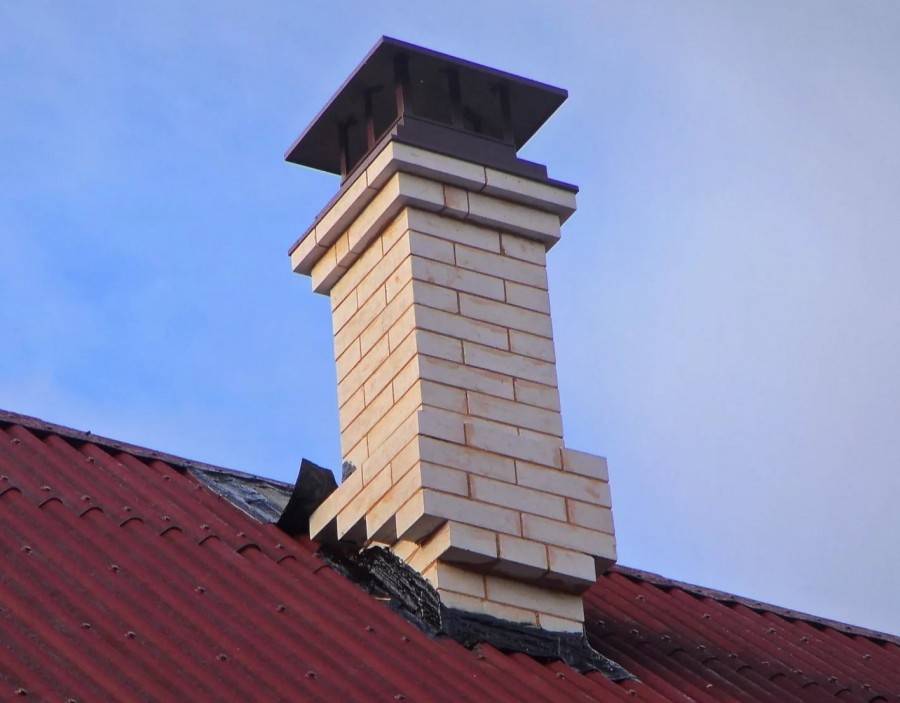

  • Обмуровка облицовочным кирпичом.
  • Облицовка черепицей или сланцем.
  • Облицовка волокнистым бетоном, правда, поставки его в Россию временно прекращены.

В принципе, отделать наружную часть дымоходной трубы можно и другим любым материалом – лишь бы он был не горюч.

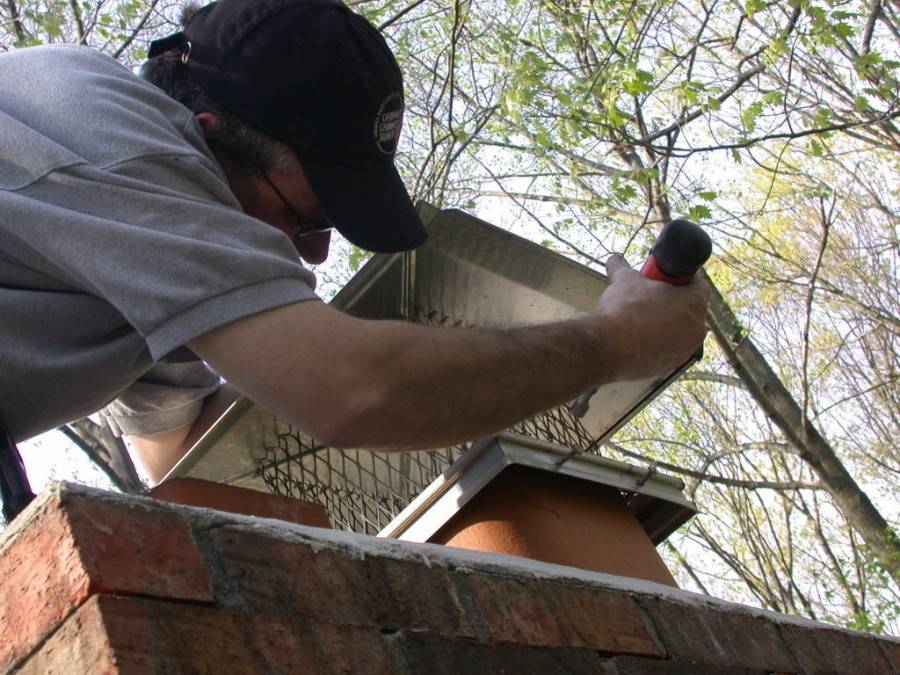

Уход за керамическим дымоходом достаточно прост: два раза в год у него нужно проверять тягу и герметичность стыков модулей, и по необходимости – чистить внутренние поверхности от сажи. Поверьте, у этого дымохода хлопот намного меньше, чем у других!

Монтаж: рекомендации и схемы, основные этапы монтажа дымохода

Монтаж дымохода разбивается на несколько этапов – это подготовительные работы, непосредственно монтаж, затем подключение, запуск и, при необходимости, отладка всей системы.

Общие требования

При объединении нескольких теплогенерирующих установок, для каждого из них создается свой дымоход. В исключительных случаях допускается врезка к общему дымоотводному колодцу, но при этом должна соблюдаться разница в высоте не менее одного метра.

Вначале проектируются и рассчитываются параметры дымохода, которые базируются на рекомендациях производителей газовых котлов.

При подведении расчетного результата внутреннее сечение трубы не может быть меньше диаметра выходного патрубка котла. А согласно проверке по НПБ-98 (нормам пожарной безопасности), начальная скорость естественного газового потока должна составлять 6-10 м/сек. И к тому же сечение такого канала должно соответствовать общей производительности агрегата (8 см2 на 1 кВт мощности).

Этапы установки

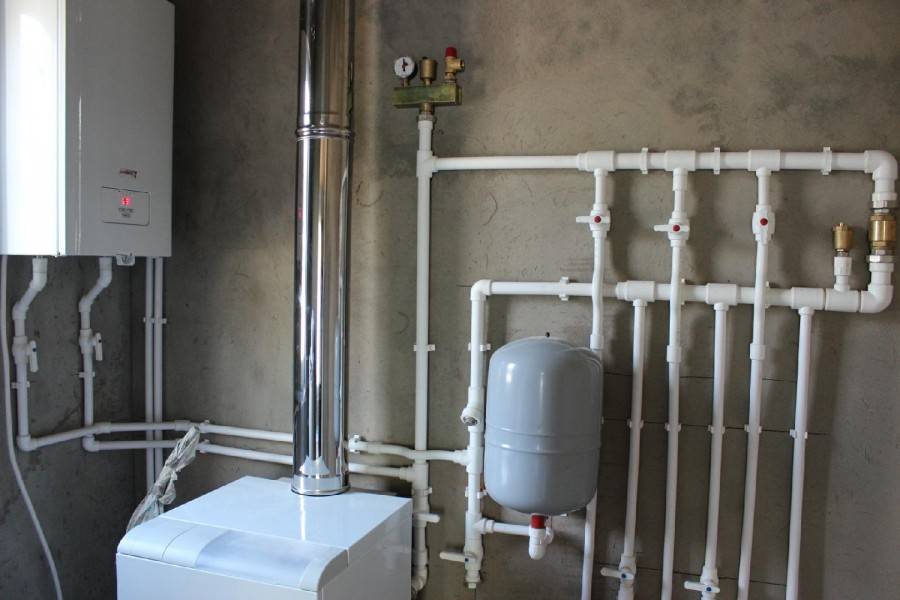

Дымоходы для газовых котлов монтируются снаружи (приставная система) и внутри здания. Наиболее простой является монтаж наружной трубы.

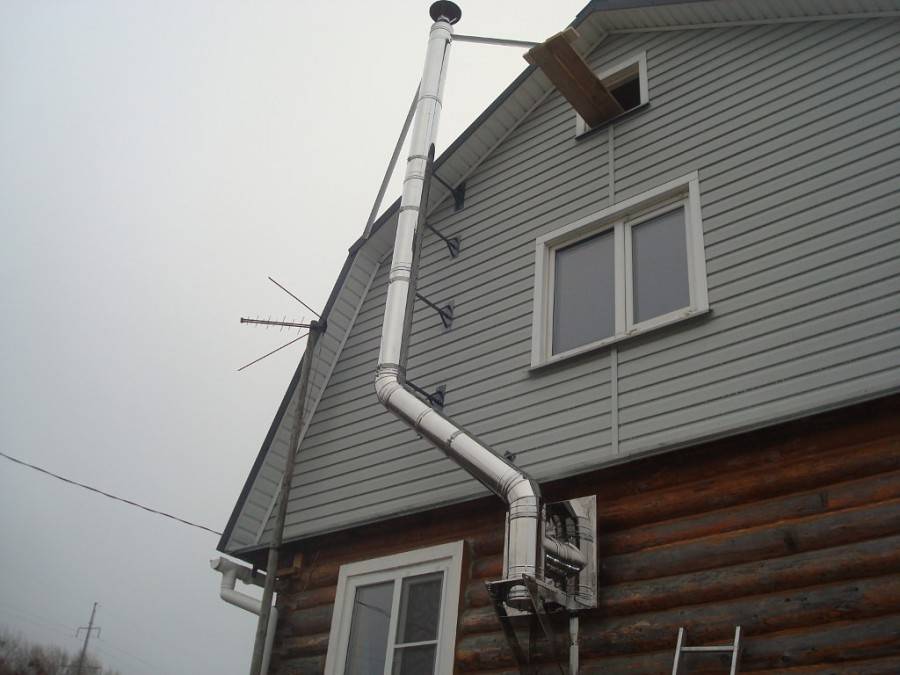

Монтаж внешнего дымоходаИсточник astroyresurs.ru

Установка дымохода у настенного котла делается следующим образом:

  1. Вырезается в стене отверстие. Затем вводится в него отрезок трубы.
  2. Собирается вертикальный стояк.
  3. Уплотняются соединения огнеупорной смесью.
  4. Фиксируются настенными кронштейнами.
  5. Сверху закрепляется предохраняющий от осадков зонт.
  6. Наносится антикоррозийное покрытие, если труба из металла.

Грамотный монтаж дымохода гарантирует его непроницаемость, хорошую тягу, не дает скапливаться саже. Выполненная специалистами установка значительно сократит расходы на уход за этой системой.

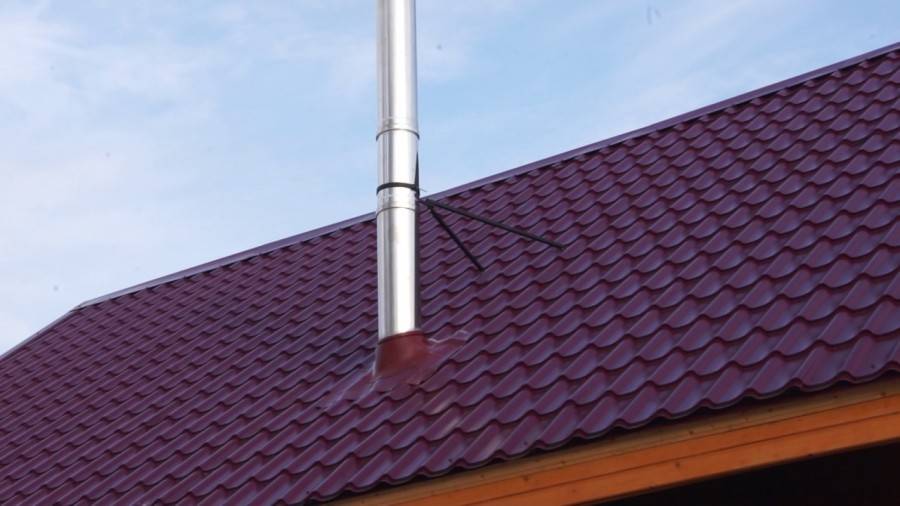

В случае обустройства проема под трубу в крыше дома, применяются специальные короба с фартуками. При этом на конструкцию в целом влияют такие факторы как:

  • Материал, из которого изготовлена труба.
  • Наружное оформление дымохода.
  • Вид покрытия кровли.

Основным фактором, влияющим на выбор конструкции, является температура газа, который проходит по трубе. При этом по нормативам расстояние между трубой дымохода и горючими материалами должно быть не меньше 150 мм. Наиболее совершенной считается система сборки сегментами, где все элементы собираются методом холодного формирования.

Видео описание

Как производится монтаж дымоходной трубы, смотрите в следующем видео:

Подключение керамического дымохода

Керамические дымоходы сами по себе практически вечные, но так как это достаточно хрупкий материал, то надо четко себе представлять, как правильно выполняется подключение (стыковка) металлической части дымохода и керамической.

Стыковка может выполняться только двумя способами:

По дыму – металлическая труба вставляется в керамическую

Здесь важно помнить, что внешний диаметр металлической трубы должен быть меньше, чем у керамической. Так как тепловое расширение металла гораздо больше, чем у керамики, то в противном случае стальная труба нагревшись попросту разорвет керамическую.

По конденсату – металлическая труба надевается на керамическую.

Для обоих способов специалистами используются специальные переходники, которые с одной стороны оборудованы прокладкой для контакта с металлической трубой, а с другой, которая контактирует непосредственно с дымоходом, обернуты керамическим шнуром.

Стыковка должна проводиться через одностенную трубу – у нее больший коэффициент теплоотдачи. Это значит, что дым, пока дойдет до переходника, успеет немного остыть, что в итоге продлевает срок службы всех материалов.

Видео описание

Подробнее про подключение к керамическому дымоходу в следующем видео:

К дымоходам для газовых котлов ВДПО показывает большие требования, из-за этого монтаж его должны производить специализированные бригады. Поскольку грамотная установка гарантирует не только длительную эксплуатацию устройства, но и сделает безопасными условия проживания в частном доме.

Производство керамических труб

Итак, по порядку.

Для начала изучим технологию производства труб из керамики, чтобы вам было более понятно опишем процесс поэтапно:

  • Для переработки и подготовки сырья используют то же оборудование, что и при изготовлении кирпича. Данный процесс включает в себя: Размол глины – удаление комков.
  • Внесение специальных добавок, увеличивающих прочность изделий.
  • Заготовка массы для формирования изделий.

На так называемых глиномялках происходит вакуумирование и уплотнение формовочной массы. Изделия формуются на шнековых вертикальных вакуум прессах пластическим способом. На этом оборудовании происходит:

  • Формирование изделий.

Соединительного раструба.
Обрезание изделия по заданной длине.

Далее следует сушка с обжигом. Эти процессы происходят в специальных:

  • Туннельных сушилках.

Использование такого оборудования в производстве позволяет значительно увеличить качество выпускаемой продукции

Туннельных печах.

В завершение выполняется глазуровка керамического изделия с внутренней и наружной сторон путем окунания в специальный бассейн.

Сферы применения

Благодаря своим отличным качественным и эксплуатационным характеристикам керамика используется в разных областях производства и в хозяйственно-бытовой сфере.

Согласно целевому назначению эти изделия подразделяют на:

При этом не удивляйтесь, если вам предложат совсем не круглые трубы

  • Керамические трубы для канализации. Отличительные черты: Высокая износостойкость.
  • Не подверженность коррозии.
  • Они не чувствительны к перепаду температур.
  • Не боятся агрессивного воздействия канализационных фекальных либо химически насыщенных производственных стоков.
  • Практичны и удобны в укладке.

Отдельной графой можно выделить керамические канализационные трубы, предназначенные для устройства дренажных систем. Особенностью этих изделий является:

  • Наличие отверстий по всей длине (перфорация).

Высокая прочность при различных нагрузках в грунте.
Достаточная гибкость керамических дренажных систем благодаря соединению с помощью специальных соединительных муфт.
Возможность использования на практически любых участках ландшафта для осушения.
Изделия больших диаметров с повышенной герметичностью и прочностью используют в микротоннелировании. Этот способ прокладки трубопроводов позволяет устраивать инженерные коммуникации без нарушения покрытия дорог и пешеходных тротуаров. Помимо канализации они применяются в создании систем:

  • Водоснабжения.

Теплотрасс.
Газоснабжения.
Керамическая труба для дымохода утилизирующая продукты горения от различного оборудования, таких как, например, котлы (газовые, дизельные, дровяные), печи и т.п. Керамическая печная труба собирается из отдельных элементов, а затем укрывается защитным слоем из стали с антикоррозионным покрытием или керамзита.

Печные трубы следует утеплять и изолировать, чтобы не терять «драгоценное» тепло

Все без исключения изделия из керамики, вне зависимости от сферы применения отличает от их собратьев следующее:

  • Сравнительно небольшая цена изделий.
  • Долговечность созданных из них конструкций (вам не потребуется ремонт в ближайшие 5-10 лет).
  • Экологическая безопасность для здоровья человека и окружающей среды – фон не нарушается.
  • Термо-химическая устойчивость к различным воздействиям.

Поврежденное изделие можно попытаться подрезать, но, как правило, это не помогает, элемент придется выбросить

Монтаж металлических и чугунных устройств

Монтаж чугунного дымохода

Монтаж металлического дымового канала считается самым дешевым способом проведения внутреннего дымоотвода своими руками. Процесс работы можно разделить на три этапа:

  • Подготовка дымоходного канала.
  • Установка конструкции.
  • Изоляция.

Перед монтажом необходимо подготовить специальный канал, по которому будут проводить конструкции дымоотвода. Диаметр канала должен быть в 1,5 раза больше, чем диаметр дымоотводной конструкции.

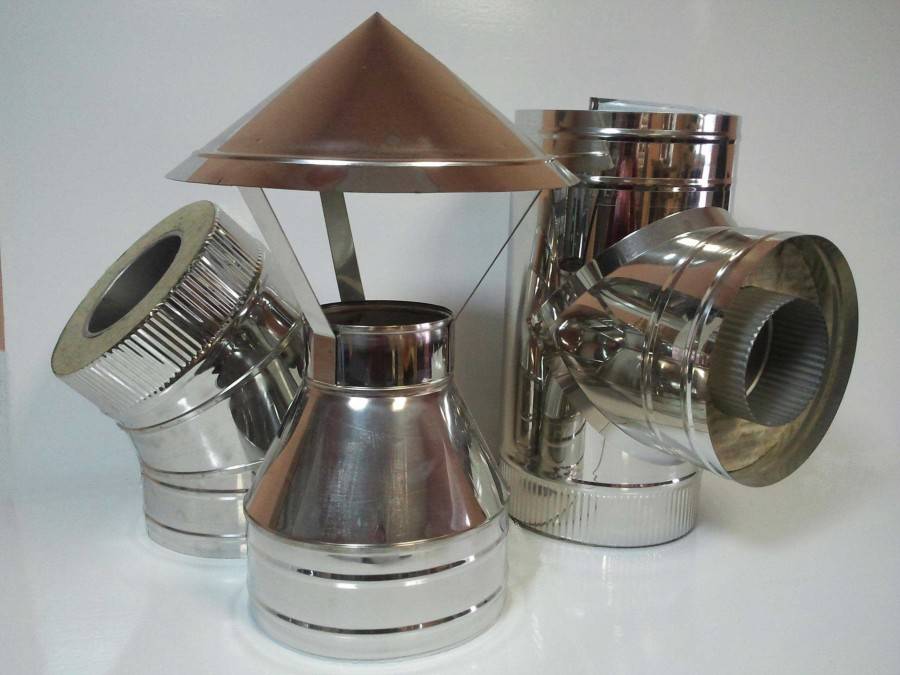

В комплектацию дымоотвода входят такие элементы:

  • труба,
  • переходники,
  • конденсаторы,
  • оголовок.

Некоторые конструкции могут содержать дополнительную функцию — увеличение тяги, при помощи шибера.

Разобравшись со всеми деталями, можно приступать к установке конструкций. Этот процесс можно разделить на несколько шагов:

  • Подгонка металлических труб.
  • Установка конструкции в дымоотводном канале.
  • Подключение конденсатора.
  • Подключение конструкции к отопительному агрегату.
  • Монтаж оголовка.

Через каждые полметра дымоходная конструкция прикрепляется к поверхности стены при помощи хомутов. Итоговую высоту устройства над уровнем крыши дома, можно рассчитать по формуле: показатель высоты от начала дымохода до конька умножается на 0,5 и делится на 3. Полученный результат покажет высоту в метрах.

Варианты крепления труб хомутом

Монтаж конструкций из нержавейки рекомендует обязательную и качественно выполненную изоляцию, между дымоотводом и перекрытиями дома.

Монтаж конструкций из чугуна выполняется по аналогичной схеме, что и устройства из нержавейки. Процесс установки можно провести своими руками, необходимо только учитывать, что чугун имеет гораздо больший вес, поэтому и монтаж имеет несколько отличий в технологическом процессе.

Крепеж конструкции необходимо делать каждые 50 см. Отверстие трубного канала должно иметь размер как два диаметра дымоотвода.

Самые важные правила монтажа

  1. Если вы планируете вывод дымохода через деревянную стенку своими руками, потрудитесь изначально точно рассчитать диаметр трубы. Эту величину определяет мощность котла и другие характеристики. Неверный расчёт приводит к плохой тяге или большому перерасходу топлива;
  2. Запомните, что гильза имеет отверстие только для дымоходной трубы! Рядом не должно быть никаких коммуникаций;
  3. Любой выход дымохода в стену должен строго соблюдать угол, равный 90 градусам, то есть, вывод дымохода через стену желательно делать строго горизонтальным, и он не должен быть длиннее 1 м. Оптимально — 60 сантиметровый горизонтальный переход;
  4. Все вертикальные конструкции должны быть строго перпендикулярны, и это важнейший ответ на вопрос «как вывести дымоход через стену»;
  5. Из чего бы ни была сделана стена, а тем более устройство дымохода через стену в деревянном доме своими руками, требует неукоснительного соблюдения правил противопожарной безопасности! Стена должна быть надёжно защищена огнеупорным и теплоизоляционным материалом.

Выбираем уклон

Горизонтальный дымоотвод в холодном климате нередко перемерзает зимой – холодный воздух во внешней трубе успевает охладить дымовые газы, в результате на внутренних стенках образуется и замерзает конденсат, постепенно блокируя выходное отверстие. Такой эффект наблюдается, если уклон дымоходной трубы выполнен наружу из соображений, что конденсат будет стекать на землю.


Намерзание конденсата при уклоне трубы наружу Практика показывает, что уклон трубы наружу можно выбирать в регионах с мягким климатом. Если зимы суровые, рекомендуется выполнить уклон трубы внутрь и смонтировать приемник конденсата, чтобы влага не попадала в камеру сгорания, снижая КПД котла.

Утепление наружной части коаксиального дымохода не является действенной мерой в борьбе с промерзанием трубы, смонтированной с уклоном наружу. Более практичным вариантом станет использование специального комплекта, устойчивого к обледенению. Такой коаксиальный дымоход оборудован удлиняющей насадкой для центральной трубы, по которой отводятся дымовые газы. Внутри насадки расположена защитная спираль. Воздухозаборные отверстия внешней трубы размещены в ее нижней части с краю.

Особенности конструкции

Несмотря на огромный выбор материалов для строительства дымоходов, наиболее широкое распространение сегодня получили двухконтурные стальные трубы, именуемые в народе «сэндвич».

Дымоход типа «сэндвич» представляет собой двухслойную конструкцию. Между двумя металлическими трубами разного диаметра проложен слой теплоизоляционного материала, который одновременно служит изолятом и утеплителем.

Видео: Дымоход из сендвич-труб

По сравнению с одноконтурными трубами, которые производят из стали толщиной в 0,5 мм, двухконтурная конструкция отличается повышенной пожаробезопасностью и лучшими техническими характеристиками. Для монтажа дымохода снаружи здания, одноконтурные трубы использовать не рекомендуется. Ведь по причине всего одного слоя, они попросту не в состоянии удерживать тепло в холодное время года. Из-за резкого перепада температур в таком дымоходе образуется конденсат, снижающий тягу и создающий пробки в трубе.

Устройство двухконтурной сендвич-трубы

Поэтому для монтажа дымохода через стену наиболее оптимальным вариантом станет покупка сэндвич труб. Популярность такого двухконтурного дымохода обусловлена невысокой ценой по сравнению с кирпичным дымоходом, привлекательным внешним видом, отличными техническими характеристиками, пожарной безопасностью и длительной эксплуатацией.

Кроме того, монтаж дымохода из этого материала можно выполнить своими руками. И хотя здесь есть свои нюансы и тонкости, справиться с заданием сможет даже новичок, если четко следовать нашей подробной инструкции.

Устройство керамического сэндвич-дымохода

Трубы керамические для дымохода, как правило, устанавливают в короб из керамических или бетонных блоков, заполняя промежуток между ними утеплителем на минеральной основе. Такая конструкция за многослойность называется сэндвич-трубой и позволяет решить сразу несколько задач:

Теплоизоляция трубы уменьшает перепад температуры между ее внешней и внутренней поверхностью, что уменьшает образование конденсата. Как следствие, улучшается тяга, снижается образование сажи и вредных дымовых кислот.

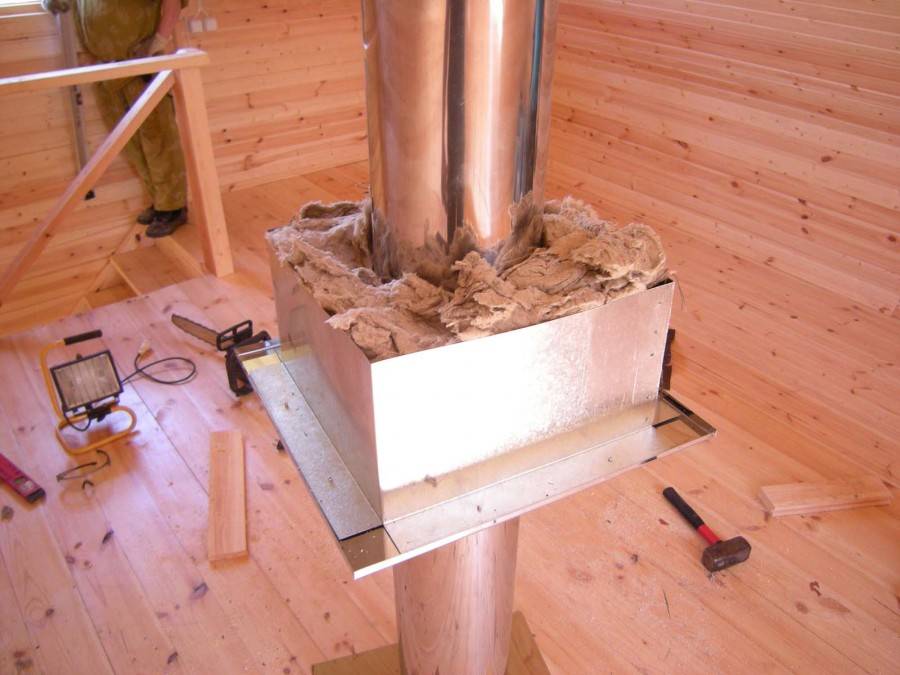

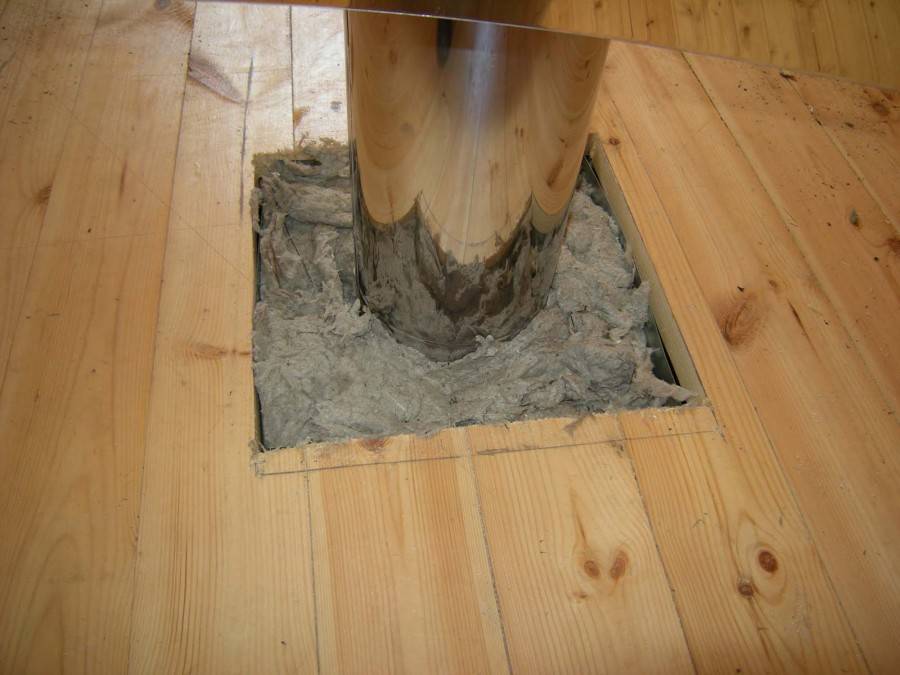

В местах прохода трубы через перекрытия и кровлю за счет теплоизоляции выполняются требования пожарной безопасности

Сам дымоход при этом не нагревается с внешней стороны до опасных температур, что важно при его проходе через жилые верхние этажи дома.
Внешний вид такого дымохода привлекателен и при минимальной отделке не нарушит гармонии в интерьере.

Устройство керамического сэндвич-дымохода

Требования к установке

Керамические дымоходы выпускают в виде готовых сборных элементов, которые подбираются в зависимости от вида отопительного прибора – печь, камин или котел – и имеют различные условия эксплуатации. Поэтому при покупке трубы керамической для дымохода обязательно сообщите экспертам-продавцам тип вашего отопительного прибора, топливо, которое вы используете и рекомендуемый производителем котла диаметр трубы. Также вам понадобится план дома и его геометрические размеры: высота потолков, высота и форма кровли и место выхода трубы через крышу. Все эти сведения важны для правильного подбора высоты трубы и ее типа.

Устройство дымохода с керамической трубой

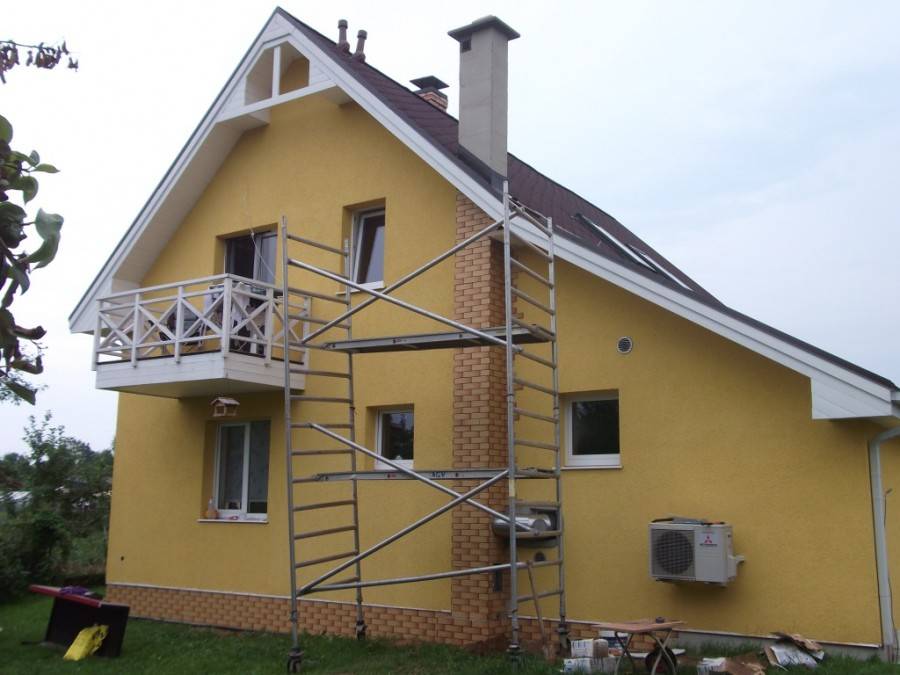

Дымоход может быть установлен как внутри здания, так и снаружи, у одной из его стен – это удобно при выносе котельной в отдельное помещение. Керамические трубы и дымоходы необходимо устанавливать на фундамент, так как обычные перекрытия могут не выдержать их веса. Фундамент заливают обычным способом из бетона марки М250 и выше, выдерживают до созревания бетона. Основание под дымоход должно быть ровным и не иметь уклона. Поверх фундамента укладывают двойную рулонную гидроизоляцию – это обязательное условие, предохраняющее стенки сэндвич-дымохода от контакта с влагой от грунта и фундамента.

Установка дымохода

Этапы монтажа керамического дымохода показаны на рисунке.

Этпы монтажа керамического дымохода из готовых элементов

Монтаж кермического дымохода — пошаговое видео

В зависимости от количества и размещения отопительных приборов в один дымоход могут отводиться дымовые каналы от нескольких потребителей, поэтому его форма может быть различной. Но нижним элементом в любом случае будет модуль, предназначенный для сбора конденсата и вентиляционная решетка. Кроме того, необходимо предусмотреть тройники для подключения дымовых каналов и для установки прочистной дверцы.

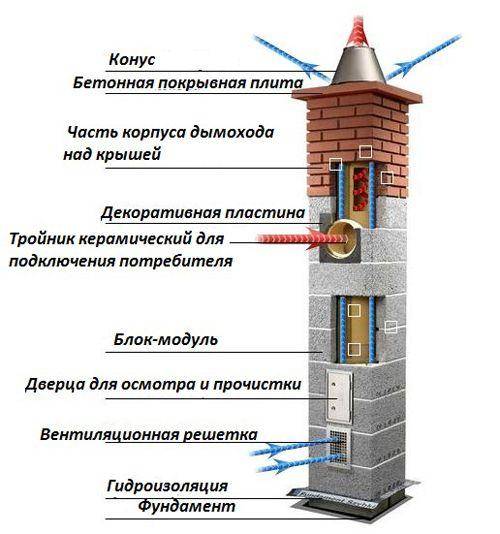

Элементы керамического сэндвич-дымохода

Труба, проходящая через отапливаемые помещения в доме с постоянным отоплением, может не утепляться. Но в местах прохода через перекрытия и на неотапливаемых чердаках устройство сэндвич-дымохода обязательно. Неизолированная труба керамическая для дымохода должна находиться не ближе 0,6 метра от любых сгораемых конструкций – этим требованием пожарной безопасности пренебрегать нельзя!

Часть трубы, находящаяся над поверхностью кровли, также должна иметь определенную высоту, которая зависит от ее расстояния до конька крыши. Многие совершают ошибку, думая, что чем выше труба, тем лучше тяга. На самом деле, тяга в дымоходе – это сложный аэродинамический процесс, для расчета которого необходимы специальные знания. Гораздо проще воспользоваться простой схемой, представленной на рисунке.

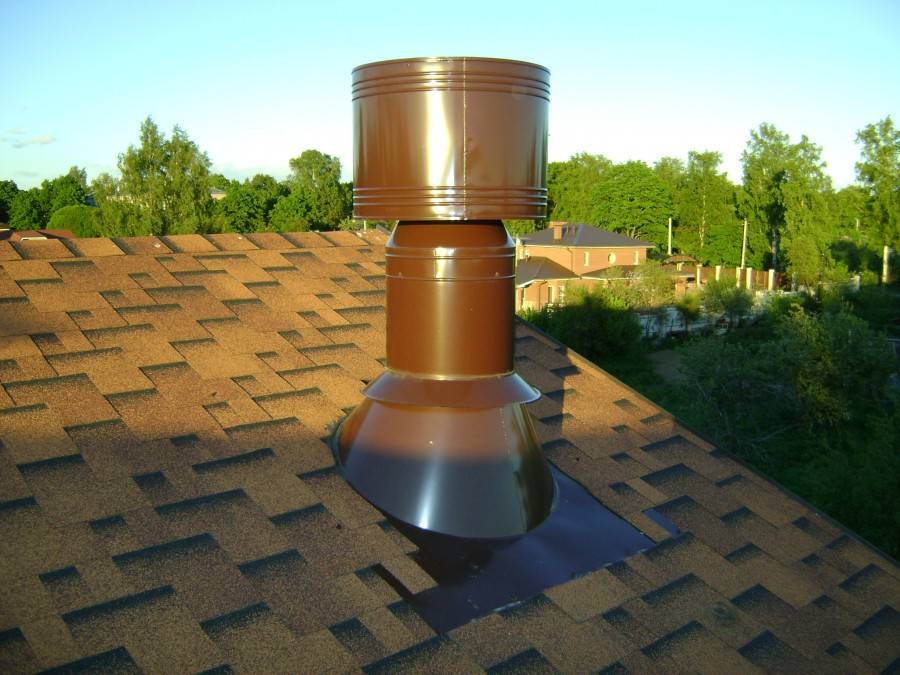

Установка трубы на крыше

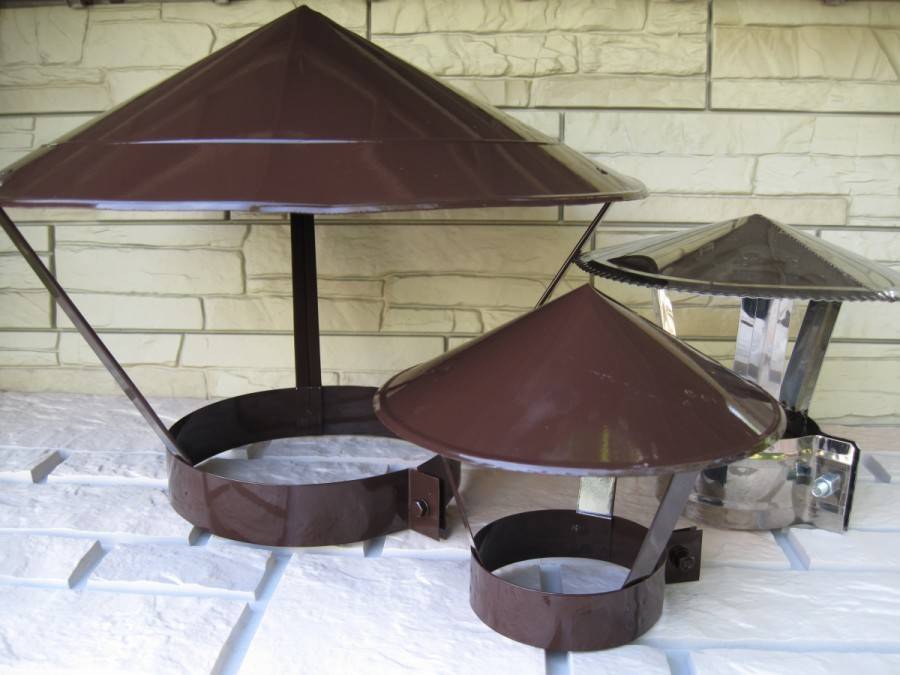

Верх трубы обязательно венчает оголовок, препятствующий попаданию в нее осадков и посторонних предметов. Его форма также важна – он участвует в аэродинамике отвода газов, поэтому не стоит цеплять на трубу первую попавшуюся конструкцию, лучше приобрести специально предназначенный для этого конус.

Все элементы дымохода крепят на специальный кислотостойкий раствор. Его готовят строго по инструкции из сухой смеси и воды. Ни в коем случае нельзя разбавлять уже готовый и начинающий твердеть раствор водой! Смесь наносят мастерком или из строительного пистолета на все швы между элементами дымохода и тщательно затирают чуть влажной губкой изнутри, чтобы удалить излишки раствора.

Крепление керамической трубы на жаропрочный состав

Технические характеристики и свойства

Керамические трубы для канализации отличаются следующими параметрами:

  • Высоким уровнем твердости, сопоставимой с твердостью стальных изделий.
  • Абсолютным отсутствием коррозии.
  • Способностью не изменяться под влиянием окружающей среды, химических веществ, механического воздействия грунта и содержащихся в нем элементов.

Вес и размеры

По весу керамические отводы сопоставимы с чугунными, они чуть легче. Один метр канализационной трубы внутренним диаметром 15 см, раструбом в 224 мм весит 32,5 кг.

Регламентируются следующие размеры канализационных отводов из керамики:

  • Внутренний диаметр – от 150 мм до 600 мм.
  • Длина нарезки – от 60 до 70 мм.
  • Номинальная длина отводов – 1-1,5 метра.
  • Внутреннее сечение раструба – от 224 до 734 мм.
  • Толщина стенок изделия – 19-41 мм.

Износостойкость

Высокая сопротивляемость истиранию обусловлена слоем глазури, наносимой на керамическую поверхность. Защитный слой состоит из трех частей: кварца, флюса и оксида алюминия.

Благодаря своим специфическим свойствам и высокотехнологичной обработке трубопроводы из керамики работают со сроком, намного превышающим сто лет. Они не меняют свои качества под действием внешних сил, остаются неизменными в подземной укладке на протяжении всего срока службы.

Герметичность

Герметизацию отводов из керамики производят с помощью битумных смесей, эпоксидной смолы, полиуретановых уплотнителей в виде эластичных муфт

Прочность

Высокие прочностные характеристики позволяют прокладывать керамические трубы в грунте на большой глубине, под дорогами с интенсивным автомобильным движением.

Водонепроницаемость

Данная характеристика показывает, при достижении какого гидравлического давления продукт начинает впитывать и пропускать через себя воду. Нормой для канализационной керамики является нагрузка в 1,5 кгс/см (1,5 бар).

Водостойкость материала достигается за счет высокотемпературной обработки глины и внесению в её состав минеральных добавок. Это существенно снижает пористость структуры, делает изделие водонепроницаемым, как того и требуют нормы ГОСТа.
