Как установить и подключить дополнительную розетку к открытой электропроводке

Подключение розеток шлейфом

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

категорически нельзя

можно в отдельных случаях

можно всегда, если позволяет конструкция розетки

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

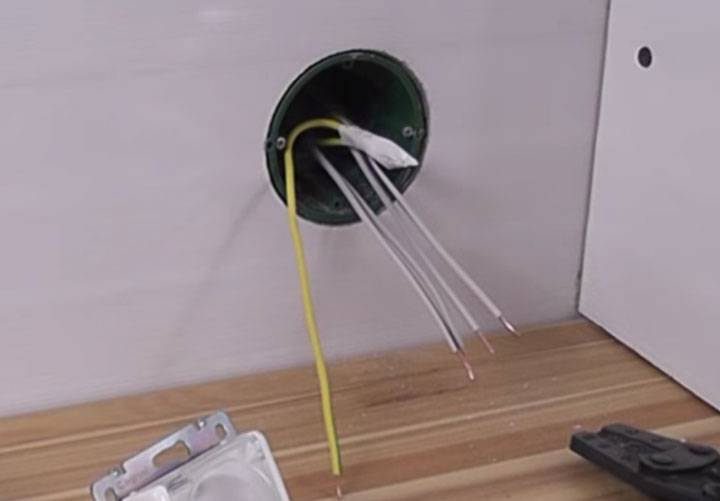

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

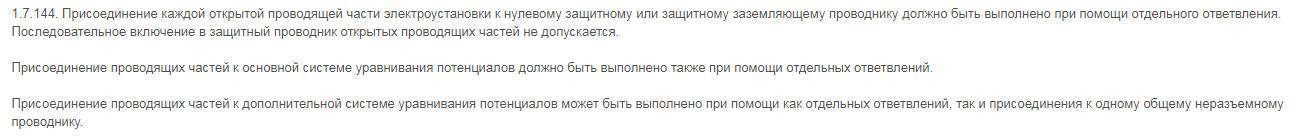

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

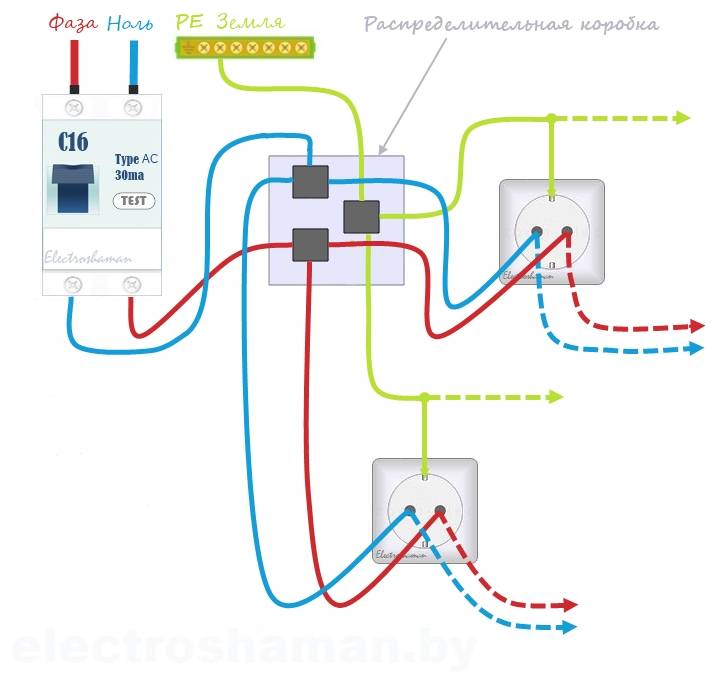

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

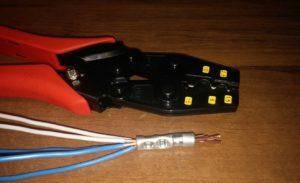

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.

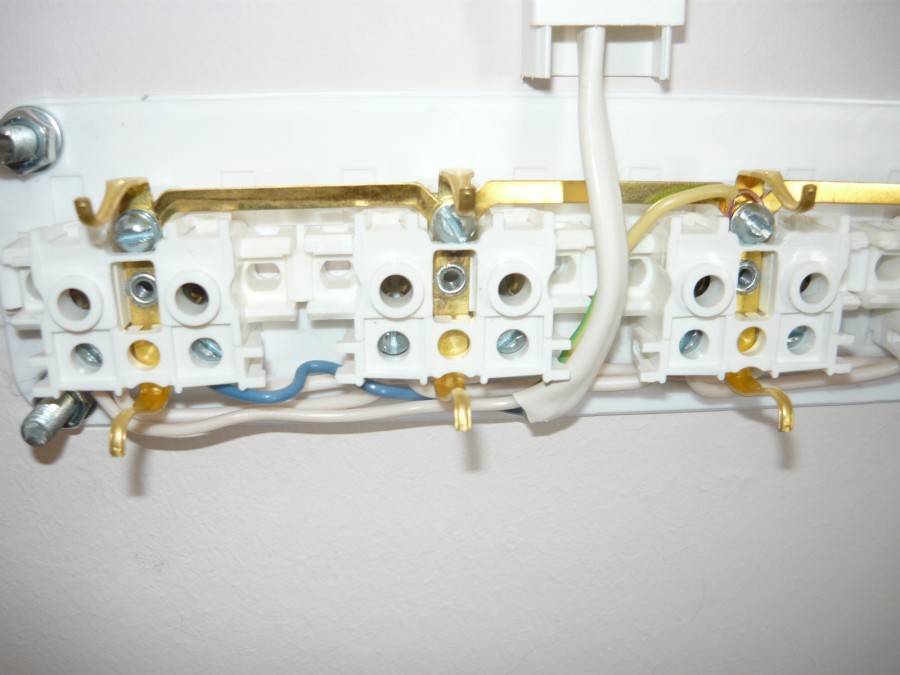

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

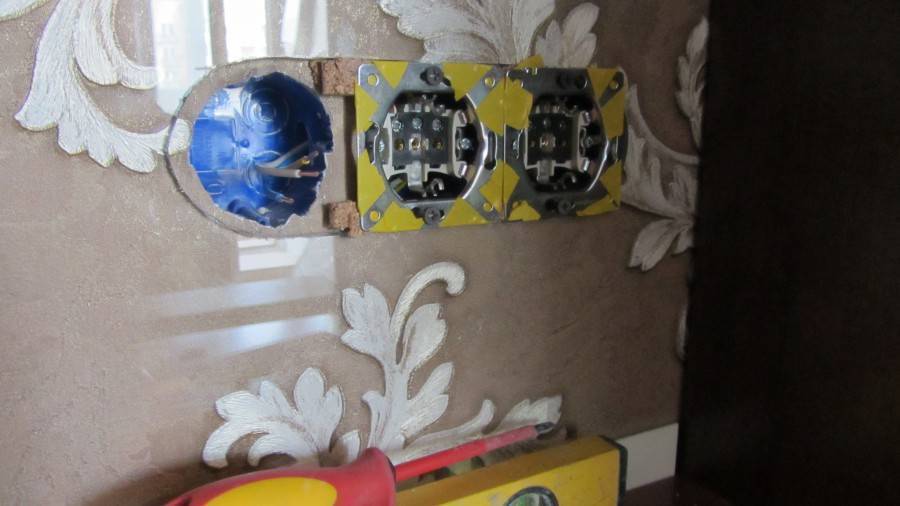

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что “Pe” проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

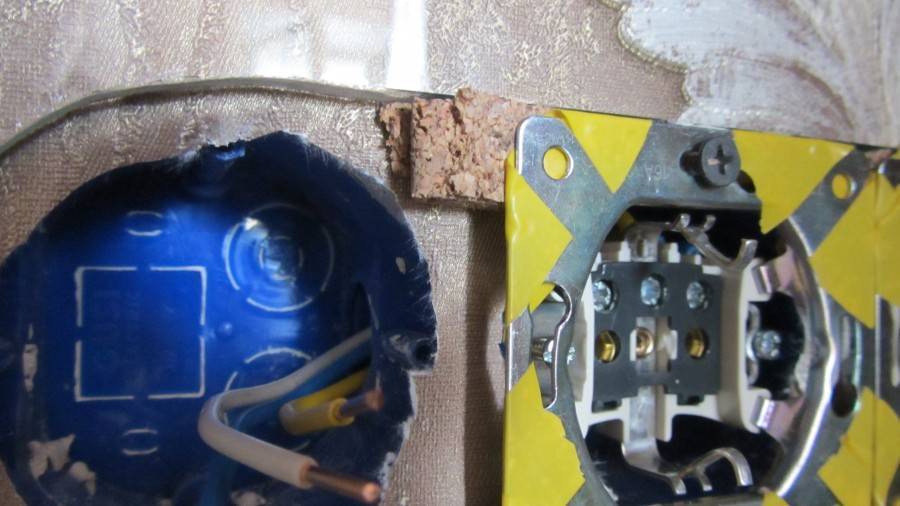

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Подготовка основания

Внутренние и наружные розетки должны на чем-то держаться, причем крепление должно быть качественным, ведь контакты современных устройств делают подпружиненными, для плотного соприкосновения друг с другом. Это нужно для уменьшения сопротивления электрическому току, но также современная евророзетка может выскочить из стены, при попытке вынуть из нее штепсель, если основание недостаточно хорошо ее удерживает.

Как итог – основание должно надежно крепиться к стене, для чего применяются дополнительные аксессуары. В скрытой розетке это подрозетник, который замуровывается в стену, а открытая крепится дюбелями или шурупами.

Установка подрозетника

По сути это пластиковый стакан, замурованный в стену. Если устанавливать розетки без него, то очень скоро ее крепления раскрошат даже самый прочный бетон и она выпадет наружу. Пластик же достаточно вязкий, чтобы за него цеплялись крепежи и шероховатый, чтобы удерживаться в стене.

Если монтаж розетки делается вчистую, то сперва высверливается отверстие для подрозетника. Для этого нужна дрель с коронкой или сверлом по бетону. Диаметр отверстия должен быть немного больше, чем устанавливаемый подрозетник. Если производится замена розетки своими руками, и старый подрозетник по каким-то причинам не походит к новой розетке, то он высверливается из стены и на его место надо ставить новый.

Когда отверстие готово, то к нему прокладывается розеточный провод и теперь можно приступать к установке самого подрозетника. Для этого готовится небольшое количество гипсового раствора (алебастра или цемента) и отверстие в стене обмазывается им по бокам – теперь можно вставлять подрозетник (предварительно продев в него конец провода).

Подрозетник выставляется таким образом, чтобы он всей площадью, без перекосов, был заподлицо к поверхности стены. При вдавливании его в стену, наружу обычно вылазит некоторое количество раствора.

Перед тем, как убирать излишки раствора и окончательно вмазывать подрозетник в стену, желательно выждать пока раствор не начнет схватываться.

Теперь осталось выждать пока замазка полностью не застынет – подрозетник готов и в него теперь можно установить внутреннюю розетку.

Основание для наружной розетки

Наружная розетка состоит из трех частей – основания, внутренней части и крышки. Между собой они связаны следующим образом – основание крепится к стене, к нему прикручивается внутренняя часть и на нее надевается крышка, которая фиксируется болтом.

Зачастую вся подготовка к креплению сводится к сверлению отверстий под дюбели, если розетка будет устанавливаться на бетонную стену. Если установить электрическую розетку надо на деревянную поверхность, то все сводится к закручиванию шурупов. Правда, если шурупы толстые, то не помешает просверлить под них отверстия чуть меньшего диаметра, чтобы дерево не лопнуло.

Нюанс здесь только один – основание розетки сделано из пластика, который горит и плавится. Требования ПУЭ, при необходимости поставить розетку на дерево, предписывают делать под нее дополнительное основание из негорючего материала.

Высота розеток на кухне

В этом помещении сосредоточено до половины, а иной раз и больше, общего количества домашней техники. При этом часть техники является встроенной или стационарной, с частью работают исключительно на столе. Поэтому вопрос расположения розеток на кухне – схема и высота размещения – стоит рассмотреть отдельно.

На схеме выше представлен один из вариантов расположения элементов электроснабжения кухни линейного типа. Стоит отметить, что при угловом размещении мебели и техники общий принцип размещения сохраняется.

А вот для кухни островного типа устройство электроснабжения немного сложнее – потребуется делать вывод через пол, под напольным покрытием, или подводить кабели с потолка, чтобы обеспечить электроэнергией расположенные на удалении от стен электроприборы. Для стационарно установленной техники – плиты, посудомоечной машины, вытяжки – розетки также делаются стационарными, скрытыми (обычно их прячут столах и тумбах). Для мелкой, периодически подключаемой техники удобно сделать полускрытую розетку, которая в обычном положении находится под столешницей, а при необходимости разворачивается гнездами для вилок вверх-вперед.

Естественно, такие устройства нуждаются в качественной защите от намокания. Это можно сделать и самостоятельно, устроив по периметру поднимаемой панели уплотняющую прокладку. Но лучше приобрести готовое устройство фабричного производства с подъемным механизмом и защитной панелью.

Удобен также вариант с подъемным блоком розеток, обычно скрытым под столешницей, причем подходит он как для островной кухни, так и для обычной, пристенной.

В этом случае, конечно, нижнее гнездо находится на не слишком удобном для подключения расстоянии от столешницы, но это компенсируется тем, что на стенах нет дополнительных электрических «украшений».

Если не использовать скрытые в столешнице точки подключения, для техники с постоянным расположением можно использовать розетки в шкафах. Этот вариант чаще всего используют для средней по габаритам техники – хлепопечек, мультиварок, кухонных комбайнов, кофемашин и так далее.

Прибор может быть подключен постоянно или только по мере необходимости. Защитить оборудование от пыли, грязи и влаги можно подъемными, распашными, раздвижными или подъемно-поворотными дверками, как показано на фото выше.

Если техника «прячется» в нижних шкафах, то есть ниже уровня столешницы, можно организовать выдвижные полки с держателями для кабеля электроприбора, который не позволяет проводу попадать между рабочими элементами мебели и при этом удерживает его в нужном положении. Розетка в этом случае размещается на стене кухни (или задней стенке шкафа).

Аналогично можно сделать выдвижные полки и для техники, размещенной выше уровня столешницы.

Если вариант скрытого монтажа не подходит, высота розеток на кухне над столешницей выбирается по трем критериям:

  • удобство использования. Очень маленькое расстояние до столешницы затрудняет включение прибора, мешает уборке поверхности;
  • безопасность электросети. Размещенные практически вплотную к рабочей поверхности розетки попадают в зону риска – брызги, случайное намокание во время очистки столешницы, мелкий мусор способны сильно затруднить работу устройства и даже привести к короткому замыканию;
  • длины провода прибора. Большинство мелкой, относительно стационарной техники имеют небольшую длину кабеля, поэтому поднимать розетки слишком высоко не стоит.

Оптимальным расстоянием считается 15…30 см от уровня стола, причем для удобства прокладки кабелей очень рекомендуется располагать все точки на одной горизонтальной линии.

Таких линий может быть три: нижняя для крупной стационарной техники, средняя для розеток над столешницей, верхняя – для подключения вытяжки и подсветки шкафов.

Важно: снизить риск КЗ поможет удаление розетки (или их группы) от мойки не менее чем на 50…60 см.

Высота розетки для вытяжки выбирается либо выше уровня ее размещения, либо ниже (под шкафом, в который она встроена, или под нижней панелью самой вытяжки. При этом верхний вариант расположения более удачен – на пластиковых внешних элементах розетки не скапливаются частицы жира и копоти, возникающие в процессе приготовления еды.

Достаточно удобно расположение группы электроприборов на одном уровне с рейлингами.

В этом случае расстояние от столешницы составляет 35…50 см.

Интересный момент: чтобы не штробить и не сверлить стену под каждый электроприбор в отдельности, можно использовать специальную установочную планку. Гнезда для подключения техники и выключатели на ней крепятся в наиболее удобном порядке, а провода проходят в каналах планки.

Разновидности электрических розеток

Электрические розетки различаются по нагрузочной способности, внешнему виду и способу монтажа. Существуют розетки, рассчитанные для установки в стену, на стене и в виде выносного блока с выключателем. Например, удлинитель типа пилот для компьютеров. Встречаются комбинированные варианты в виде блока из двух розеток, розетки и выключателя, розетки и блока управления (таймер, терморегулятор, датчик движения или возгорания).

Есть стандарт МЭК на штепсельные соединители (вилки и розетки), но в каждой стране с незапамятных времен действуют свой стандарт. Главное отличие всех стандартов касается формы штырей, их геометрических размеров и расстояния между ними. Переход на международный стандарт связан с огромными затратами, так как потребуется замена всех установленных розеток и вилок в электроприборах. Случится ли в будущем такой переход – неизвестно.

электрические розетки бывают незащищенные, защищенные от пыли и разной степени защиты от влаги, вплоть до возможности погружения в воду.

Прокладка

Есть две возможности осуществить правильную прокладку. Можно электропроводку всю скрыть или открыть. Всё это зависит от типа помещения, уровня влажности, активности химикатов и пожароопасности.

Наружный тип закрепляется самыми разными способами. Здесь есть свои преимущества и недостатки. Ремонт осуществить намного легче, да и стену не придется вам штробить. Всё можно сделать за пару часов.

Всё упирается в не самый приятный внешний вид, который портит интерьер жилой комнаты, гостиной или кухни. Также на неё влияют самые разные внешние факторы. Повредить такую проводку не составить большого труда.

Не забудьте только то, что в деревянных домах строго надо проводить всё именно открытым методом. Иначе велик шанс замыкания и быстрого возгорания.

Типы используемых заземлений

Основными выводами для питания электрической сети в квартире являются фаза и ноль. При этом существуют различные варианты подключения нулевого провода для защитного зануления или только в качестве обратного пути протекания тока. То же относится и к заземляющему PE проводу, который может либо иметь выделенную жилу в общей схеме, быть совмещенным или вообще отсутствовать.

Все отличия схем подключения оговариваются  п.1.7.3 правил ПУЭ, поэтому для начала рассмотрите вариант, которым подключен весь дом и конкретно ваша квартира. Всего их выделяют шесть, но конкретная схема, примененная в вашем доме, закладывался еще на этапе строительства и монтажа электропроводки. Рассмотрите наиболее актуальные схемы электроснабжения для бытовых потребителей.

Система TN-C.

Особенностью системы TN-C является электроснабжение при помощи четырехпроводной схемы, в которой три провода отводятся для фазы, а четвертый выполняет одновременно роль нуля и защиты. Четвертый провод  совмещает заземляющий проводник PE и нулевой N, из-за чего он получил название PEN проводника. При подключении заземления в квартире по такой схеме существует серьезная угроза человеческой жизни.


Рис. 1: пример аварийной ситуации в TN-C системе

Посмотрите на рисунок 1, как показано на примере, в случае обрыва совмещенного заземляющего проводника у всех владельцев квартир будет развиваться следующая ситуация:

  • Прекратят работать электроприборы – из-за отсутствия рабочего нуля прервется цепь протекания электротока (исключение составят лишь те приборы, которые питаются фазным напряжением без использования нуля);
  • Сами устройства будут находиться под потенциалом напряжения сети, так как цепь электрических приборов по-прежнему будет оставаться исправной;
  • На корпусе и металлических деталях приборов, заземляющих контактах розеток, в случае их соединения с совмещенной шиной заземления, будет находиться потенциал нулевого провода.

Как видите, применять такую систему для своей квартиры не только не эффективно, но и опасно для вашей жизни. Поэтому не стоит подключать заземление оборудования на один проводник с нулем. Следует отметить, что обеспечить защиту для квартиры посредством установки УЗО в такой системе невозможно, на что указывает п 1.7.80 ПУЭ. Полноценное заземление можно обеспечить только за счет перевода схемы на более современные TN-C-S или TN-S системы.

Система TN-C-S.

На практике схема TN-C-S представляет собой современное развитие предыдущей TN-C системы. Как и предыдущий вариант, в ней от питающей подстанции к потребителю выдается четыре линии, из которых три отведены для фазных проводов, а четвертый под совмещенный PEN проводник. Но, на определенном участке цепи выполняется разрыв PEN жилы, а из нее отдельно выделяется нулевой провод и заземление. Для последнего устанавливается отдельный заземляющий контур в месте раздела, обеспечивающий необходимую величину электрического сопротивления току растекания.


Рис. 2. Принципиальная схема подключения TN-C-S

Посмотрите на рисунок, здесь приведена принципиальная схема TN-C-S. От подстанции к дому проведен совмещенный PEN провод. Далее, возле дома обустраивается собственный контур заземления, от которого в дом заведена шина PE, а совмещенная шина используется только в качестве нулевого вывода. При этом нулевой проводник несет угрозу для оборудования из-за его совмещения до места разделения. Поэтому, чтобы избежать негативных последствий, в него необходимо включать УЗО.

Система TT.

Такая система наиболее распространена в отечественных сетях питания бытовых потребителей. Она характеризуется четырехпроводным электроснабжением, в котором три провода отводятся под фазы, а четвертый под глухозаземленный ноль.


Рис. 3: принципиальная схема подключения TT

Как видите на рисунке, защитное заземление в такой системе отсутствует, поэтому контур организовывается индивидуально для каждого дома или квартиры. После установки такого заземления  от электрического щитка в квартире питание ведется трехжильным проводом (фаза, ноль и заземление).

В виду того, что для всех вышеприведенных вариантов отсутствует отдельный защитный проводник, оптимальным способом для каждого потребителя будет организация заземления в  квартире самостоятельно. Самым эффективным способом является заземляющий контур, хоть общий, хоть индивидуальный.

Закрепление в стене

Важно надежно закрепить подрозетник в отверстии стены, чтобы не произошло вытаскивания розетки в процессе эксплуатации. Для этого лучше всего использовать алебастр, который можно купить в магазине

Развести его с водой до получения густой пасты, затем намазать смесь в отверстие для подрозетника. После этого вставить подрозетник в стену на алебастр и обязательно выровнять его по уровню. Чтобы смесь подсохла, необходимо подождать час-полтора и только потом устанавливать розетку. Она крепится к подрозетнику лапками с винтами – вставляется розетка, затягиваются болты крепления. Завершающий этап – установка декоративной панели.

Подключение проводов и установка розетки

Настало время начинать подключение розетки. С помощью плоскогубцев обрежьте провода так, чтобы они выступали из стены не более чем на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить провода к розетке. Не следует оставлять слишком длинные концы проводов, так как они могут не уместиться в подрозетнике, и вам впоследствии придется возвращаться к этой стадии и повторять все последующие операции.

Обрезка проводов.

После обрезки проводов очистите их концы от изоляции на 1.5-2 см. Для этого вам понадобятся плоскогубцы или нож.

Используя плоскогубцы, придайте концам проводов Г-форму (или С-форму в зависимости от системы запирания), как показано на рисунке.

Подсоединение проводов к розетке.

Вы, вероятно, заметили, что изоляция проводов окрашена по-разному: коричневый провод – фаза, синий – нейтраль и желто-зеленый – заземление. Цветовая маркировка проводов в разных странах может отличаться. Каждый из этих проводов должен быть подключен к своему разъему.

Подключение проводов.

Провод заземления подключается к гнезду в средней части розетки, как правило, в нижней ее части. Место подключения «нулевого» провода может отличаться в зависимости от марки и типа розетки. Как правило, не имеет значения, подключать его в левой или правой части розетки. Фазовый провод подключается с противоположной стороны от «нейтрали».

После того, как вы поместили концы проводов в предназначенные им гнезда, зафиксируйте их с помощью винтиков.

Подключение коричневого провода фазы.

После подсоединения розетки необходимо согнуть провода, чтобы они хорошо разместились в подрозетнике. Убедитесь, что осталось достаточно места для размещения и крепления самой розетки. Если все в порядке, вы можете закрепить розетку в подрозетнике. Не торопитесь затягивать крепящие винты – прежде следует удостовериться, что розетка хорошо выровнена.

Закрепление розетки в подрозетнике.

Чтобы выровнять розетку, вам понадобится лазерный уровень. Если под рукой нет лазерного уровня, вы можете воспользоваться спиртовым, но это немного усложнит процесс, особенно для начинающих.

С помощью уровня убедитесь, что верхняя грань параллельна линии горизонта. При необходимости подкорректируйте расположение розетки. Затем жестко зафиксируйте розетку в подрозетнике винтами.

Выравнивание розетки с помощью лазерного уровня.

Следующий шаг, который необходимо сделать – с помощью отвертки закрепить пластмассовую крышку выключателя. К счастью, эта операция является достаточно простой и требует не больше нескольких минут.

Установка крышки розетки.

Будьте осторожны и не затягивайте винты слишком туго, в противном случае крышка может треснуть. Удостоверьтесь, что крышка плотно прилегает к стене.

После того как вы закончили установку розетки, включите питание на электрическом щитке. С помощью тестера убедитесь в наличии напряжения между «фазой» и «нолем» и между «фазой» и «землей».

Крепление винтами крышки розетки.

Включите любой бытовой прибор в розетку. Убедились, что он функционирует? Значит, теперь вы знаете, как установить розетку.

Источник перевода: www.howtospecialist.com

Общие правила

Когда выбрали один из способов подключения дополнительной розетки. А также определили её местоположение в квартире можно начинать подготовительные работы. Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети. Это производится путём отключения автомата или пробок. Чтобы убедиться что сеть полностью обесточена необходимо воспользоваться специальным индикатором. В идеале можно применять сразу два индикатора. Это поможет безошибочного получить результаты и избежать нежелательных последствий.


Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети путём отключения автомата

Если Вы решили использовать скрытый способ прокладки электропроводки и установки розетки скрытым способом, то необходимо выполнить подготовку штробы и места для монтажной коробки под дополнительную розетку. В случае с использованием открытого способа прокладки кабеля выполняется монтаж кабель-каналов для нового кабеля, а также выполняется установка крепежных элементов для крепления накладной розетки.

Помним о безопасности, удобстве и эстетике

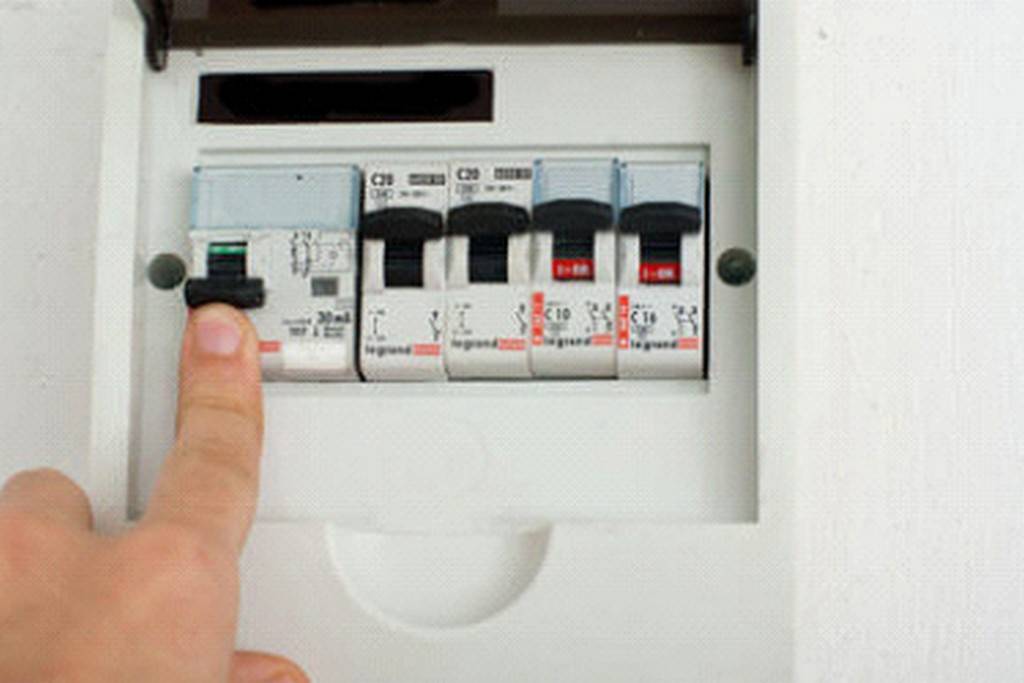

Необходимо помнить, что перед тем как начать работы по монтажу нового участка кабеля и дополнительной розетки необходимо убедиться в том, что на выбранном месте прокладки проводки и монтажа розетки не проходит уже существующий кабель другой линии электропроводки. Также стоит учитывать удобство расположения дополнительной розетки и нового кабеля, чтобы в будущем, при необходимости установить на стену какие-либо элементы интерьера не мешала новая розетка либо чтобы не повредить смонтированный кабель.

Различные варианты подключения блока розеток

Работы, связанные с электросетями и коммутационными приборами требуют специальных знаний и определенных навыков. Существует два способа подключения розеточного блока:

  • последовательное, оно же шлейфовое;
  • параллельное, другое название – звездой.

Схема последовательного подключения блока розеток

Отличительной особенностью такой схемы является то, что каждый элемент конструкции (электроточка) запитывается от предыдущего, а тот в свою очередь – от своего предшественника. Иными словами, розетки соединяются, как лампочки на гирлянде – к сети подключается только первая, а остальные коммутируются с ее контактами последовательным способом: фаза – с фазой, нуль – с нулем. Связующими звеньями в этой цепи выступают перемычки (шлейфы).

Обычная розетка рассчитана на токовую нагрузку до 16 А

Однако в предложенной схеме данный показатель не может быть применен для каждого разъема, так как здесь принимается во внимание общее суммарное значение силы тока на всех точках. Следовательно, такой вариант подходит для запитывания группы приборов с незначительной мощностью. Недостатком шлейфового варианта является зависимость элементов цепи друг от друга, а соответственно общая уязвимость – в случае обрыва или повреждения одной из перемычек, все последующие звенья перестают функционировать

Недостатком шлейфового варианта является зависимость элементов цепи друг от друга, а соответственно общая уязвимость – в случае обрыва или повреждения одной из перемычек, все последующие звенья перестают функционировать.

Схема параллельного подключения блока розеток

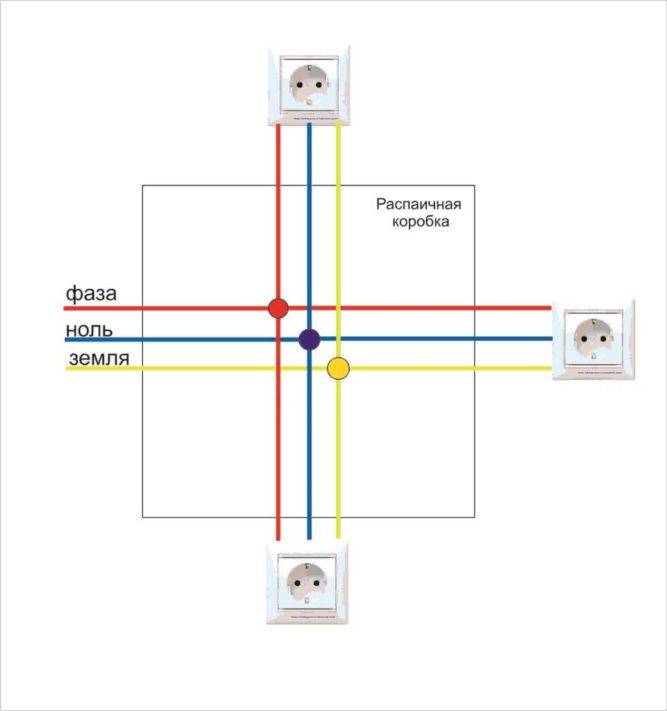

В отличие от предыдущего способа, соединение звездой подразумевает независимую подводку провода к каждой составляющей ячейке блока. То есть в распределительной коробке производится расщепление фазного и нулевого проводников на отводы (количество соответствует числу разъемов), которые направляются к соответствующим контактам прибора. Например, если устройство состоит из трех ячеек, то в кабель канал, проложенный от коробки до места монтажа, помещается три фазных и три нулевых провода.


Схема параллельного подключения

«Звезда» обладает тем преимуществом, что при повреждении или выходе из строя одного из элементов, остальные будут работать в прежнем режиме, обеспечивая электроэнергией свои потребители. Недостатком такого способа коммутации можно считать относительную сложность монтажа и сравнительную дороговизну проводки из-за необходимости использования дополнительных проводов.
