Что делать если сечение дымохода квадратное?
Цилиндрические дымоходы, особенно после появления сэндвич – труб самые распространенные виды устройств. Но при строительстве кирпичной печи приходится выкладывать квадратную или прямоугольную форму.
В таких дымоходах образуются завихрения, препятствующие нормальному прохождению отработанных газов и уменьшающие тягу. Но для дровяных печей или каминов – прямоугольные трубы остаются самой востребованной формой. В таких устройствах не требуется повышенный уровень вытяжки отработанных газов.
Расчет дымохода для дровяной печи с квадратным или прямоугольным сечением производится с учетом соотношения размеров трубы к габариту поддувального отверстия на печи. Такая пропорция – 1/1,5, где 1 – внутреннее сечение трубопровода, а 1,5 габариты поддувала или зольника.
Про воздуховоды в котельной
Особое внимание следует уделить вентиляции для газового котла в частном доме. Обычно для котельной отводится специальная комната. Для современных котлов требуются качественные дымоходы
Чтобы очищать помещение от продуктов сгорания устанавливается отдельная вентиляция из вытяжки и газовой трубы
Для современных котлов требуются качественные дымоходы. Чтобы очищать помещение от продуктов сгорания устанавливается отдельная вентиляция из вытяжки и газовой трубы.
Чтобы сделать ее эффективной в котельной монтируют вентиляционный канал в виде двух вытяжных труб, которые выходят наружу и могут устанавливаться внутри кирпичного канала. Первая служит дымоходом и выводит продукты горения. Второй канал предназначается для очистки и проветривания помещения. Его желательно оборудовать вентилятором, который может крутиться в обоих направлениях, для усиления воздухообмена в помещение. Используется вытяжка из специальной стали, покрытая жаропрочной эмалью и выдерживающая высокие температуры.
Две трубы для вентиляции котельной
Для газового котла в частном доме также используется коаксиальный дымоход, состоящий из двух труб, расположенных одна в другой. По внутренней выводится отработанный газ.
Помимо этого, участки труб, проходящие через чердак и другие холодные помещения обязательно надо утеплить, чтобы не образовывался конденсат на трубе. Можно использовать специальные, изолированные утеплителем, трубы либо использовать пожароустойчивые утеплители из минеральной ваты.
Организация узла через стены дома или бани
Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.
Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.
Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:
Более подробно узел вы можете рассмотреть на этой иллюстрации:
Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:
- Шаг 1. Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
- Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
- Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
- Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
- Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
- Шаг 6. На выходе из дымохода из стены установите ревизию.

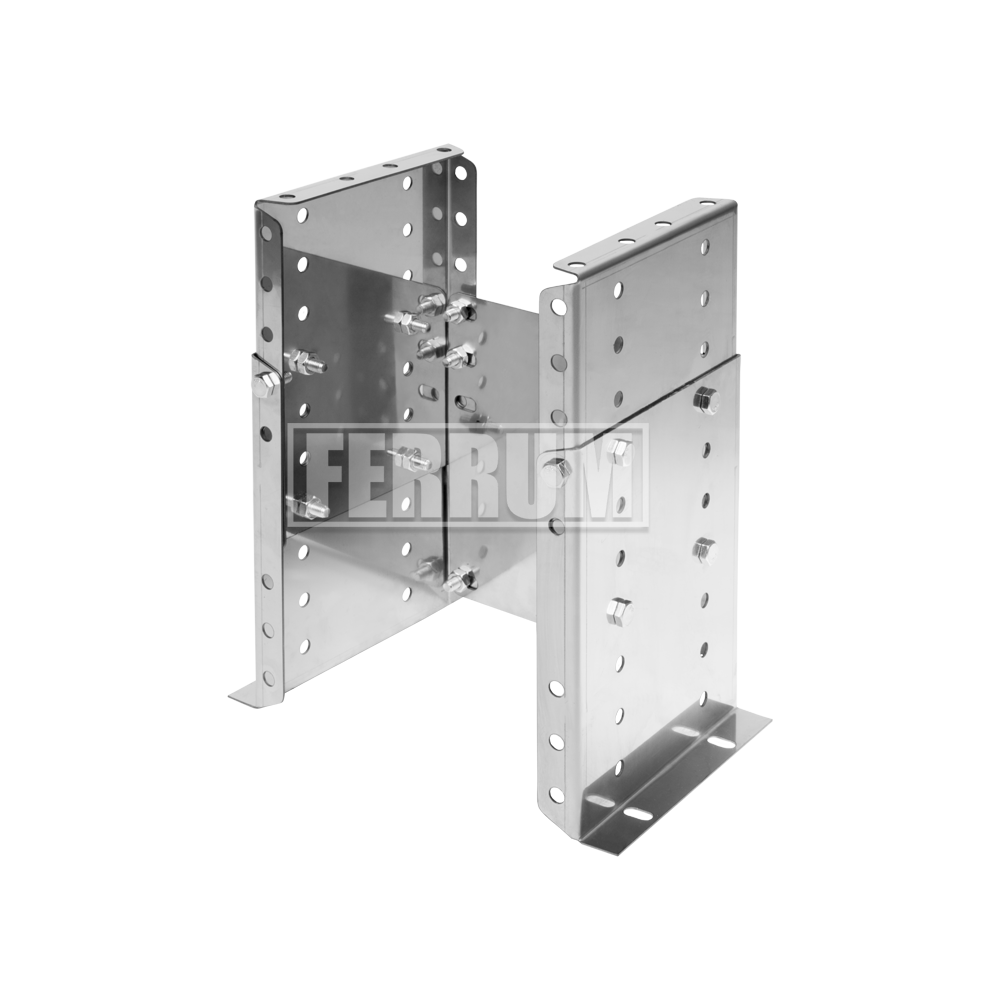

- Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
- Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
- Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.
Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:
Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:
Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:
Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):
Инструменты
Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.
Схема монтажа
Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.
Способы монтажа
В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата. Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии
Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.
Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.
Подготовка перекрытия
Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента, имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.
Пример отверстия для трубы дымохода
Проходной стакан
Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие
Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены
При неправильном монтаже могут быть такие последствия
Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.
После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.
Следующие этапы работ на фото:
Герметизация
Вывод трубы на крышу
Работы на крыше
На последнем этапе нужно поставить на трубу дефлектор
Советы при работе
- Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
- Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:
- Высокотемпературные герметики;
- Термостойкие герметики;
- Жаростойкие герметики;
- Жаропрочные герметики;
Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.
Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.
Подключение дымохода к буржуйке
Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.
При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы. Мнение эксперта
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута
Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения
Дымоход подключенный к буржуйке
Как выбрать трубу и не ошибиться
На выбор трубы для дымохода, кроме желания хозяина, влияют объективные факторы. Если отопительную систему монтируют на этапе строительства дома, то выбор конструктивного решения дымоотвода ограничивается только требованием к оборудованию. Если это замена трубы в жилом доме, то оптимальным решением становится стальной дымоотвод.
На дымоотведении нельзя экономить. Отсюда:
Правило первое: не стоит экономить на выборе материалов.
Перегрев трубы приводит к ее растрескиванию. Недогрев позволяет осаждаться на стенках большому количеству конденсата и вредных выбросов, что также ведет к разрушению конструкции, следовательно:
Правило второе: труба должна соответствовать применяемому оборудованию.
Например, требования к жаростойкости стали (толщина, сплав) для сэндвич-трубы разнятся в зависимости от используемого топлива. ГОСТ 5632-61 перечисляет разрешенные марки стали для жаропрочного использования
При покупке сэндвича важно обращать внимание на марку стали. При устройстве кирпичной трубы стоит использовать огнеупорные материалы
Правило третье: приобретайте необходимые элементы трубы согласно плану.
Например, при монтаже современного сэндвича обязательна установка шибера (печной заслонки), сборников для конденсата, ревизий для прочистки и удаления конденсатных смол.
Правило четвертое, хотя его можно поставить и на первое место: лучше составить проект дымоотвода со специалистом, даже если установка планируется самостоятельная.
Профессиональный проект позволит устроить дымоход лучшим образом: и труба будет требуемой длины, выполненная из подходящих материалов, и конструкция устройства дымоотведения — правильная.
Виды печных труб
В настоящее время имеются две классификации печных труб:
- в зависимости от места расположения трубы;
- в зависимости от материала, из которого они изготавливаются.
Классификация дымоходов по месту их расположения
Дымовые трубы могут быть:
насадные, устанавливаемые непосредственно на источник отопления или камин. Являются наиболее распространенными;
Дымоход насадного типа крайне распространен
подвесные. Располагаются снаружи строения. Строительство дымовых труб такой конструкции целесообразно производить в небольших домах, так как устройство позволяет максимально экономить пространство внутри жилого помещения;
Наружный дымоход подвесного типа
коренные. Дымоход располагается рядом с устройством отопления на собственном фундаменте;
Дымоход с собственным фундаментом
стенные, то есть встроенные в стену при строительстве дома. Такие дымоходы достаточно тяжело обслуживать, поэтому и применяются они очень редко.
Дымоход, встроенный в стену
Классификация печных труб в зависимости от материала изготовления
Наиболее часто изготовление дымовых труб производится из:
- кирпича;
- стали;
- керамики.
Дымовые трубы из кирпича постепенно утрачивают свои лидерские позиции, так как для производства дымовой трубы используется исключительно огнеупорный и высокопрочный кирпич, который достаточно дорого стоит. Кроме этого выложить, например, красивый наружный кирпичный дымоход очень сложно. Каждый изгиб трубы приведет к уменьшению тяги.

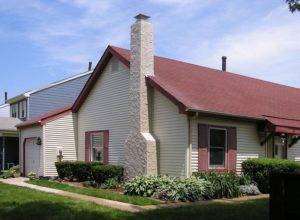

Кирпичный дымоход сможет отлично вписаться в интерьер
Прочищать дымоходные трубы из кирпича рекомендуется как минимум 2 раза в год.
Стоимость керамических печных труб также большая. Для установки дымохода из керамики рекомендуется монтировать отдельный и прочный фундамент. Однако такие трубы обладают высокой прочностью и износоустойчивостью. Прочищать дымоход можно 1 раз в 2-3 года, так как внутренний слой его ровный и на нем не осаживается большое количество смолы и сажи.
Керамические печные трубы
Наиболее популярными в настоящее время считаются дымоходы из стали, причем возможны два вида печных труб:
- из жаропрочной стали;

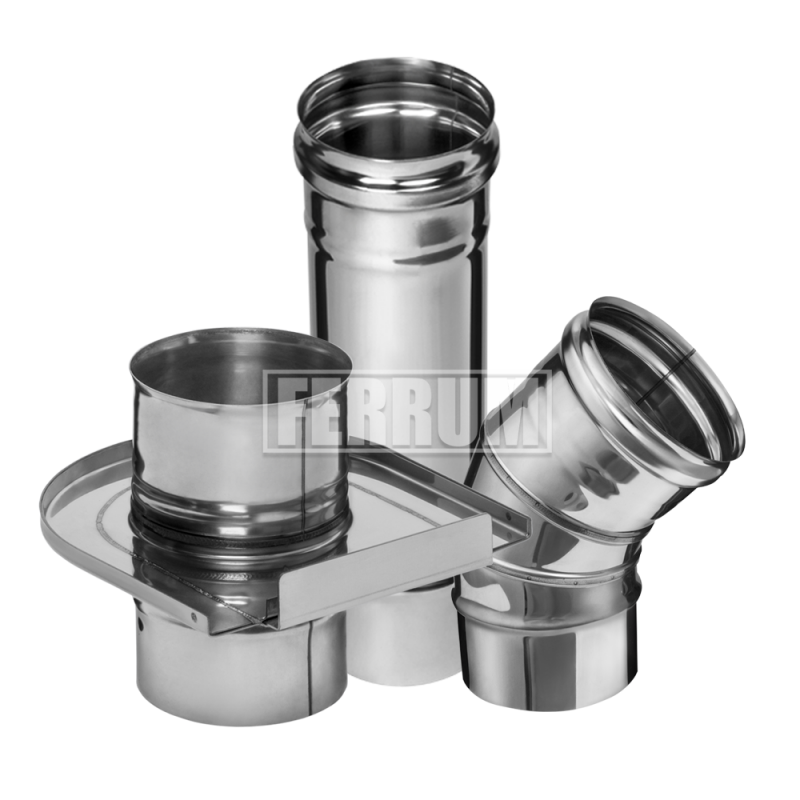

Дымовая труба из жаропрочной стали
- из сэндвич трубы.

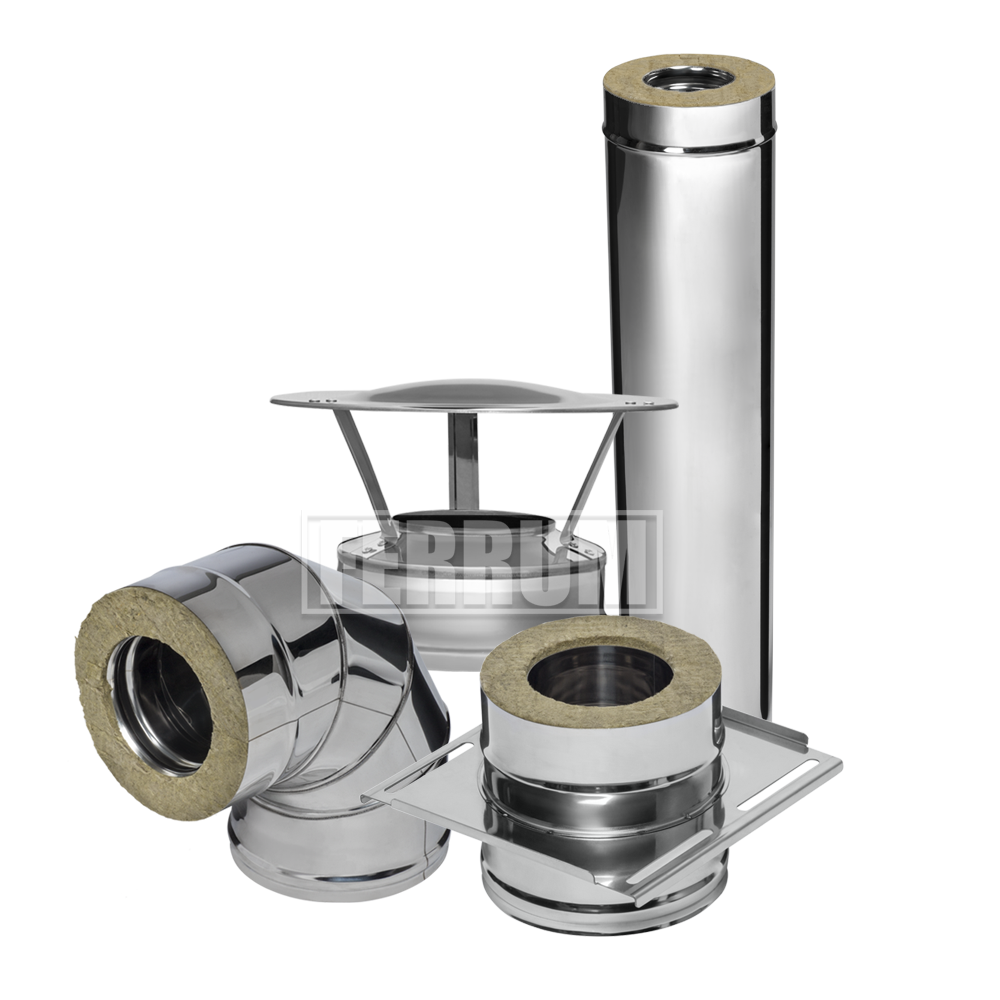

Дымоход их сэндвич труб
Стальные и сэндвич дымоходы отличаются:
- небольшой стоимостью;
- высокой теплоизоляцией;
- простотой монтажа и обслуживания.
Для придания конструкции более красивого вида стальной дымоход можно обложить кирпичом, камнем или изразцовыми плитками.
Выбор дымохода и место его расположения желательно предусмотреть на стадии строительства дома. Это позволит максимально точно расположить устройство без дополнительных временных и финансовых затрат.
Выбор материала для дымохода в бане
На рынке представлен широкий ассортимент сырья для производства дымоотводящих конструкций, коротко назовем каждый каждое из них.
Обладает низкой стоимостью и простотой установки, однако, из-за пористой структуры может накапливать конденсат.
Черный металл
Очень хорошо проводит тепло и быстро нагревается, но при этом нет сопротивляемости коррозии. Обладает большой массой, что затрудняет процесс монтажа, а также требует сооружение фундамента.

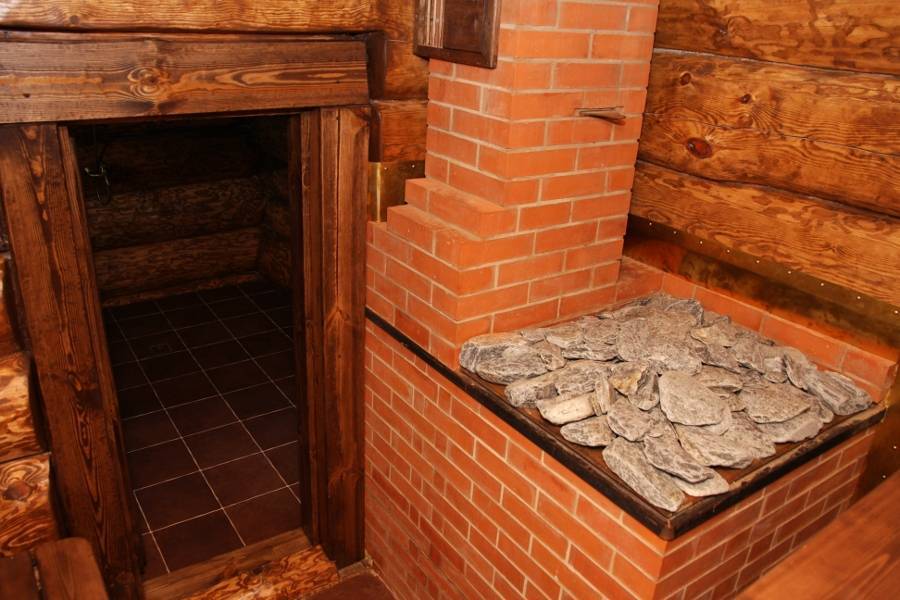

Кирпичный дымоход
Модель является достаточно дорогой и непростой для установки, хотя её внешний вид очень приятен. Если не гильзовать внутри, конструкция забивается сажей, поддается воздействию конденсата, отсыреть, и в дальнейшем потрескаться и допускать утечку угарного газа.
Керамические дымоходы
Благодаря своей прочности керамика выдерживает высокую температуру, долговечна и может использоваться с любым из видов котлов. Тем не менее, установка такого дымоотвода является весьма дорогостоящей, а сама конструкция – низко ремонтопригодной. Поэтому заниматься установкой следует только квалифицированному мастеру, а хозяевам придется бережно относиться к этой вентиляционной системе.
Нержавеющая сталь
Большинство банных комплексов – домашних или коммерческих – используют именно этот вариант. Это обусловлено отличной устойчивостью к воздействию атмосферных явлений, сажа фактически не скапливается, а прослужит установка долгие годы. Внешний вид хорошо подходит под любой экстерьер бани, блестящая поверхность радует глаз. Кроме того, эта конструкция довольно проста для обслуживания.
Стекло
Стеклянный дымовой канал – неплохой выбор, так как этот материал обладает минимальной инертностью, устойчив к влаге и коррозии. Постоянное повышение стоимости на установку такой конструкции обусловлено сложностью процесса и дороговизной огнеупорного стекла в целом. Поэтому такие дымоходы — самые дорогостоящие системы в наши дни, хотя стоимость вполне оправдана достоинствами этого варианта.
Зачем нужно знать диаметр?
Новички не понимают, какое значение имеет сечение дымохода для печи и почему так важно правильно провести расчеты не только внутреннего размера, но и высоту трубы. При разработке индивидуального проекта для автономной системы отопления жилого или производственного помещения, от точности данных зависит уровень тяги и производительность агрегата
Неопытные строители могут сделать трубу с большим или недостаточным сечением. В любом таком варианте работа отопительного прибора нарушается, и вы просто выбрасываете деньги на ветер
Для оптимальной работы системы отопления дома важно провести точный расчет и ознакомится с рекомендациями нормативных документов
Зачем требуется вычислять высоту дымохода
Расчет высоты дымовой трубы необходимо производить по нескольким причинам:
- Для увеличения коэффициента полезного действия отопительного прибора. Если высота трубы дымохода определена правильно, то оборудование будет максимально быстро отдавать тепло при минимальных затратах топлива.
- Для безопасности здоровья людей. Если высота дымохода для котла или иного оборудования рассчитана неправильно, то продукты горения, вредные для здоровья человека, будут попадать внутрь помещения. Для обеспечения безопасности требуется нормальная тяга дымохода.
Наличие тяги обуславливает возможность использования отопительного прибора
Для исключения угрозы возникновения пожаров. При недостаточной высоте дымоходного канала горячие газы не успевают остывать до требуемой температуры, что увеличивает возможность возгорания.
Из-за малой высоты дымового канала может произойти пожар
Правильный подсчет длины дымовой трубы позволяет сэкономить топливные ресурсы и является залогом здоровья окружающих людей.
Проектирование системы
До того как представить пошаговое руководство оборудования дымохода своими руками в бане отметим основные моменты устройства:
- правильный выбор диаметра трубы и формы конструкции;
- оптимальное место размещения (ближе к внутренней стенке бани, так будет обеспечена хорошая теплоизоляция);
- высота дымохода (не менее 4,5 метров);
- труба должна возвышаться над крышей не меньше чем на 50 см;
- место соединения с кровлей тщательно изолируется;
- в системе обязательно устанавливается задвижка (шибер), который позволит регулировать тягу;
- стену рядом с дымоходом защищают негорючими материалами;
- внешнюю часть конструкции белят или красят, тогда при нарушении герметичности в местах прохождения дыма краска станет темнее.
Как вывести дымоход через потолок
Обустройство прохода дымоотвода через перекрытие — ответственный момент. Из-за неправильного монтажа часто случаются пожары. Согласно правилам безопасности, нужно исключить прямой контакт горячей трубы с легковоспламеняющимися материалами. Для этого сооружается специальный узел в виде короба из негорючего оцинкованного или нержавеющего металла.
Изготовить такой узел можно самостоятельно. Размеры листа железа должны превышать размер выреза под трубу.

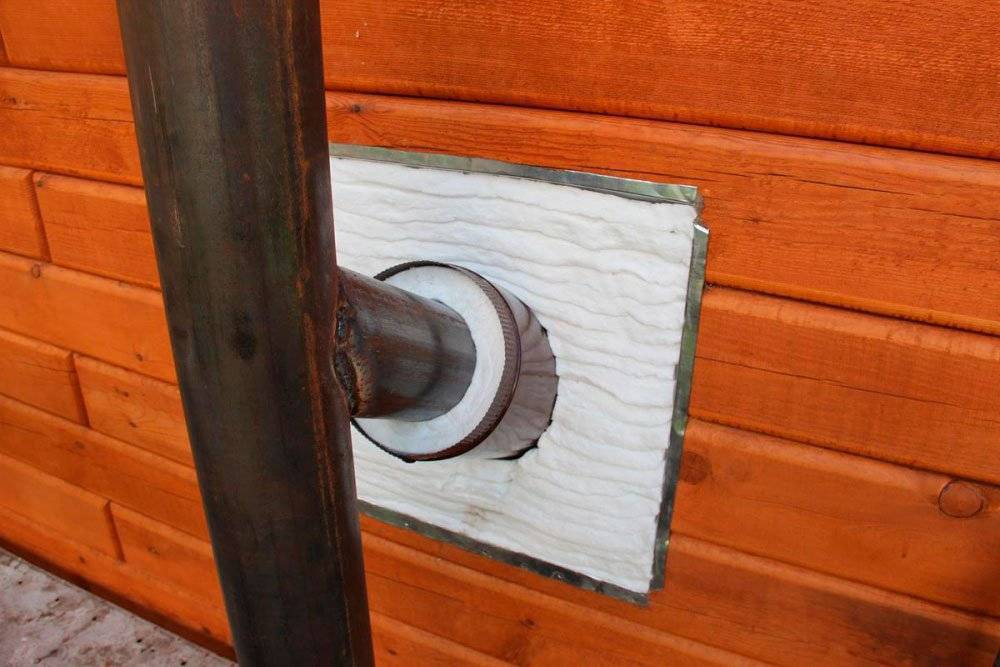

Как смонтировать пересечение стены
Если наружная стена бани выполнена из кирпича или другого негорючего материала, то монтаж проходного отверстия осуществляется легко. Вырезается круглое сквозное отверстие, куда потом вставляется металлическая гильза.
Можно обойтись и без нее, если проем просверлен идеально кругло под наружный размер сэндвича. Также не получится поставить гильзу, когда дымоход через стену проходит под углом, отличным от 90°.
Стыков в толще стены не должно быть. В отверстие вставляется труба, пространство вокруг нее заполняется огнестойким уплотнителем. Остается только установить и присоединить ее к вертикальному участку. Если же баня построена из дерева, то стоит руководствоваться теми же правилами, что и при устройстве потолочно-проходного узла.
Как выбрать размер и форму дымоотвода
Наиболее оптимальной конфигурацией трубы для дымохода является цилиндр. Такая форма не будет создавать препятствий для выхода дыма и сажа будет меньше откладываться на стенках.
Диаметр трубы
Сечение дымохода зависит от мощности печи и строго оговорены в СНиПах. Нише написаны основные размеры вытяжного отверстия в зависимости от мощности печи:
- 140×140 мм для печей до 3,5 КВт;
- 140×200 мм для печей 3,5 — 5,2 КВт;
- 140×270 мм для печей 5,2 — 7,2 КВт.
Диаметр не должен быть меньше выходного отверстия печи или котла.
Высота трубы
Высоту дымохода рассчитывают с учетом высоты строения, типа крыши, а также размеров соседних зданий
При проектировании особенно важно учесть высоту трубы, расположенную над крышей здания. Так согласно СНиПам она должна возвышаться над крышей не менее чем:
- 0,5 м над коньком тогда, когда труба расположена на расстоянии до 1,5 м от конька снизу;
- вровень или чуть выше конька, если она находится на расстоянии 1,5 — 3 м от конька вниз;
- при расстоянии более 3 м от конька, труба дымохода должна быть на одном уровне или немного выше линии, проведенной вниз от конька, под углом в 10° к горизонту;
- высота вентканала для плоских крыш составляет 1 м;
- если труба на 1,5 м выше уровня крыши, её необходимо дополнительно фиксировать растяжками.
Место стыков труб не должно попадать в пространство между потолком и крышей. Их скрепляют хомутами и промазывают герметиком. Внешняя труба должна точно соответствовать расчетному размеру, иначе тяга будет плохой.
Дымовые трубы
На что влияет дымовая труба
Как мы упоминали выше, высота дымовых труб влияет на множество аспектов работы отопительной системы. Однако для нас ключевыми будут такие моменты как КПД котла (если проектирование дымовых труб здания было проведено с ошибкой – возможно снижение КПД от 95 до 60%) и расход топлива.
Вот почему, приступая к обустройству отопительной системы, необходимо учесть не только номинальную высоту дымоходной трубы, но и материал, из которого она будет изготовлена, и ее сечение, и конфигурацию. Да и расположение дымовой трубы проект должен определять с учетом того, какое отопительное устройство используется – котел, печь или камин.
https://youtube.com/watch?v=APG7VLXArMI
Выбор высоты трубы
И все же, говоря о тонкостях обустройства дымохода, нельзя обойти самый главный вопрос — какой высоты должна быть дымовая труба?
С одной стороны, все просто: выше труба – больше тяга. Однако, если сделать слишком высокую дымовую трубу – возрастет аэродинамическое сопротивление движению образующихся в котле или печи продуктов сгорания. Дым движется вверх медленнее, постепенно остывает, отдавая свою теплоту стенкам трубы.
В результате снижения температуры масса продуктов сгорания увеличивается – и соответственно, уменьшается тяга. Вот почему даже самая высокая дымовая труба не является гарантией устойчивой тяги.
Дымовая труба на наклонной крыше

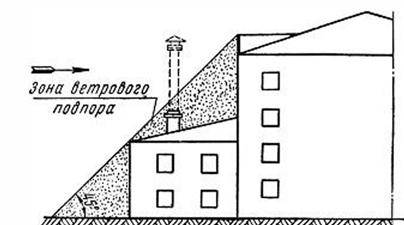

Также нужно учитывать, где именно расположена дымовая труба. Если дымоход находится ниже уровня конька крыши, то тяга будет непостоянной, так как на нее будет очень сильно влиять направление ветра.
Именно поэтому СНиП 2.04.05-91 выдвигает к высоте дымовых труб следующие требования:
- Высота трубы, начиная от колосниковой решетки до устья трубы должна быть не менее 5 метров, а желательно – 6 метров и более
- Труба, расположенная на плоской кровли без большого парапета, должна быть не менее 0,5 м высотой
- Труба, расположенная на расстоянии до 1,5 метра от конька или парапета, должна минимум на 0,5 м возвышаться над их уровнем
- При расположении трубы дымохода на расстоянии от 1,5 до 3 метров от конька или парапета ее устье должно быть на уровне этих элементов кровле
- Если труба расположена дальше, чем в 3 метрах от конька – ее устье может быть расположено не ниже линии, проведенной от конька вниз под углом в 10 градусов к горизонтали
Выбор высоты дымохода
Хомут для растяжек
Однако правильный выбор высоты трубы – это только полдела. Трубу выбранной высоты необходимо еще и правильно установить.
Техника возведения дымовой трубы зависит от материала, который будет использован, однако для любой дымовой трубы будет справедливым следующее требование: если высота трубы над уровнем кровли (от подножья трубы до ее устья) превышает 1,2 м, обязательной является установка растяжек. Для закрепления растяжек на саму трубу надевается специальный хомут, а противоположные концы растяжек надежно закрепляются на крыше.
Расчетное определение высоты дымовых труб
Итак, мы подошли к вопросу, который волнует многих начинающих строителей — как рассчитать высоту дымовой трубы?
Когда проводится расчет высоты трубы, необходимо учитывать следующие факторы:
- Коэффициент, показывающий уровень рассеивания продуктов сгорания в атмосфере
- Коэффициент, показывающий скорость оседания продуктов сгорания
- Масса выделяемых продуктов сгорания за единицу времени
- Количество труб
Далее все эти данные подставляются в уравнения, определяющие высоту трубы, достаточную для обеспечения требуемой тяги. Однако высокая сложность данных уравнений делает такой расчет крайне трудоемким.
Труба выше конька
Альтернативой данным расчетам (к слову, производить их должны все-таки профессиональные теплотехники) может стать использование программ-калькуляторов для определения высоты дымовых труб.
В интернете существует множество как онлайн-, так и оффлайн-версий подобных программ, которые за несколько секунд могут произвести расчет дымовой трубы, и предоставить вам все необходимые для работы параметры.
Как видите, верное определение высоты дымовой трубы является необходимым условием оптимальной роботы дымохода, да и всей отопительной системы в целом
Поэтому, если вы хотите, чтобы в вашем доме было тепло, а дымоход работал «как часы» — уделите пристальное внимание рекомендациям которые приводятся в этой статье
Методика самостоятельного расчета
Какой высоты должен быть дымоход? Этот параметр регламентируется СНиП 2.04.05-91 (с оригиналом документа можно познакомиться здесь).
Согласно данному документу:
- минимальная высота дымоотводящего канала от колосника до оголовка составляет 5 м;
- оптимальная высота – 6 м.
Параметры, влияющие на высоту дымохода
Как рассчитать высоту дымохода? Специалисты рекомендуют пользоваться следующей формулой.
Как самостоятельно вычислить высоту дымового канала
Исходя из представленной формулы, можно определить параметры, которые существенно влияют на высоту дымоотводящей трубы:
- метеорологические условия окружающей местности (параметр А). Для северных районов значение коэффициента принимается равным 160. Для других районов значение можно найти в описательных документах;
- масса вещества, проходящего через трубы за единицу времени (Мi). Данные можно определить на основании документации, прилагаемой к отопительному оборудованию;
- скорость оседания частиц, образующихся в результате горения (F). Для золы при дровяном отоплении данный коэффициент принимается равным 25, а при использовании электрического нагревательного прибора F=1;
- концентрация различных веществ в газе, который следует вывести (Спдкi и Сфi). Показатели берутся из описательной характеристики отопительного оборудования;
- объем выводящего газа (V);
- разница между температурой поступающего воздуха и выходящего из трубы (Т).
Произвести расчет самостоятельно достаточно трудно, поэтому рекомендуется обращаться за помощью к специалистам.
Оптимальная высота трубы на крыше
Высота дымохода над крышей также определяется СНиП 2.04.05 и формой крыши. Регламентируется данный показатель следующим образом:
- Для плоской крыши высота дымоотводящей трубы определяется так:
- при отсутствии парапетов и иных устройств минимальная высота дымовой трубы над кровлей составляет 120 см;
- при наличии защитных бордюров и иного оборудования длина трубы должна быть увеличена. Рассчитать параметр можно, увеличив максимальную длину оборудования на 1 м;
- если на крыше располагается вентиляционная труба, то высота дымоходного канала должна быть на 50 см больше высоты вентиляционного канала. При этом следует учесть, что дымоотводящая труба должна располагаться минимум в 5 м от вентиляционной шахты.
Определение высоты дымоотводящего канала для плоской крыши
- Какая высота дымохода должна быть на скатной крыше? Параметр следует определять исходя из месторасположения дымовыводящего канала, а именно от его удаленности от конька крыши, то есть:
- если труба от отопительного прибора выходит ближе 1,5м от конька крыши, то ее минимальная высота должна составлять 500 мм;
- высота дымохода от конька при удалении трубы на расстояние 1,5 – 3 м должна быть равна максимальной высоте крыши;
- если дымоотводящий канал выходит на крышу на расстоянии более 3 м от конька, то между горизонтальной линией конька и окончанием дымохода должен образовываться угол в 10º.
Определение длины дымового канала для скатной крыши
Высота дымовой трубы на крыше зависит от ее месторасположения и определяется нормативными документами.
Высота дымохода над коньком также определяется на основании сторонних факторов, таких как расположенные рядом высокие деревья или строения. При наличии сторонних помех образуется так называемая зона ветрового подпора, в которой невозможно обустроить тягу, достаточную для корректной работы отопительного прибора. Для улучшения тяги требуется минимум на 50 см увеличить высоту трубы для выхода из ветровой зоны.
Как рассчитать длину дымохода при наличии высоких предметов рядом с домом
Аналогичная ситуация складывается при установке отопительного оборудования в подсобном помещении, расположенном в пристройке к основному дому.
Расчет высоты трубы при расположении прибора отопления вне основного дома
Для улучшения тяги в дымоходе важно, чтобы оголовок дымовыводящего канала располагался выше зоны ветрового подпора. О том, как правильно рассчитать высоту дымовыводящей трубы в зависимости от вида крыши и места расположения канала, а также при образовании ветрового подпора можно посмотреть на видео
О том, как правильно рассчитать высоту дымовыводящей трубы в зависимости от вида крыши и места расположения канала, а также при образовании ветрового подпора можно посмотреть на видео.
Определение высоты дымового канала необходимо для корректной работы отопительного оборудования. Произведение расчетов желательно доверить опытным специалистам, так как неправильное определение параметра может привести к непоправимым последствиям и нанести вред не только имуществу, но и здоровью окружающих людей.
Виды и размеры соединительных элементов
В зависимости от того, где будет использоваться печное отопление, определяется диаметр трубы. Подбирается диаметр внутренней трубы, так как она несет основную температурную нагрузку. Диаметр сэндвич трубы определяется исходя из мощности отопительного устройства: чем он мощнее, тем большее сечение необходимо. Размеры печного оборудования регламентирует СНиП. В основном, диаметр указывается в техническом паспорте прибора: например, 120180; 150210 либо 200260 мм. Первая цифра — это внутреннее сечение, а вторая внешнее. Труба из нержавейки может использоваться для газового и твердотопливного котла, печи, камина, сауны, в качестве сегмента при установке вертикальных частей печного отопления. К данной трубе подбираются соединительные части из нержавейки соответствующего диаметра:
- Дымоход-конвектор 120, 150, 200 мм — предназначен для отведения продуктов сгорания;
- Колено 120, 150, 200 мм — состоит из нескольких частей, сваренных под углом, благодаря чему можно изменить направление дымохода;
- Тройник 120, 150, 200 мм — служит для отвода газов и конденсата;
- Ревизия 120, 150, 200 мм — предназначена для очистки дымохода от сажи;
- Переходник 120, 150, 200 мм — служит для соединения элементов;
- Кагла 120, 150, 200 мм — используется для регулирования тяги;
- Флюгер термо 120, 150, 200 мм — предназначен для защиты от осадков и задувания ветра;
- Конус термо 120, 150, 200 мм — служит для защиты от атмосферных осадков;
- Розетта 120, 150, 200 мм — является вспомогательным элементом и предназначена для декора;
- Грибок 120, 150, 200 мм — состоит из оцинкованной стали и предназначен для верхушки дымохода.

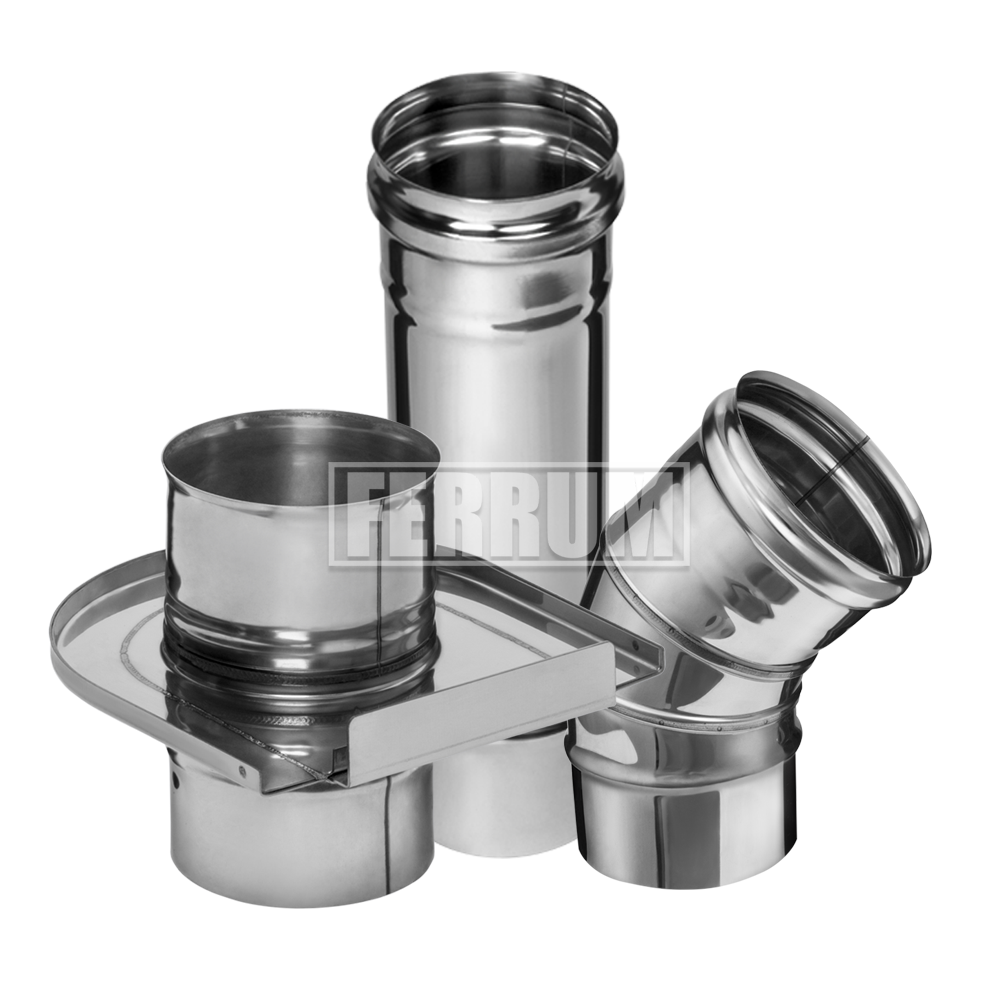

Соединительные части дымохода сэндвич
Чем толще нержавейка, тем будет дольше срок службы печного отопления.
Сэндвич конструкции из нержавеющей стали обеспечивают качественный отвод продуктов сгорания, а благодаря оцинкованной стали дымоход можно дополнить разными декоративными элементами.

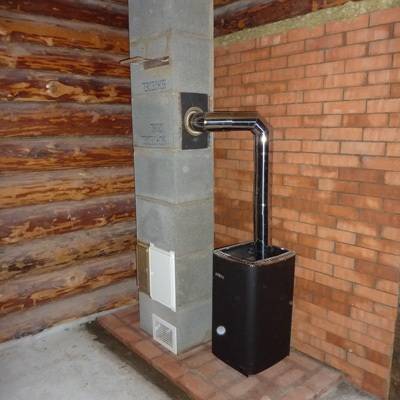

Как устроен дымовывод
Для корректной работы камина или печи необходимо правильно рассчитать диаметр трубы
Устройство канала для отвода дыма состоит из трубы, которая может быть круглого сечения разного диаметра или квадратной, прямоугольной формы. Система подключается к котельному оборудованию через выходное отверстие. Кроме отвода газов часть кислорода проникает в топку через дымарь, что способствует процессу горения.
Основные части дымовывода:
- Трубный канал. Это основная часть конструкции. Как правило, внутри устройства должны быть гладкие стенки, чтобы на них меньше оседала сажа и не было дополнительного сопротивления току воздуха.
- Шиберная заслонка. Этот элемент устанавливают в начале хода, с помощью него можно частично или полностью перекрывать канал, добиваясь определенной силы тяги. Заслонка помогает удержать тепло внутри помещения при хорошо разогретой печке.
- Конденсатосборник – необходимая часть дымохода, куда попадает влага, осаждающаяся на внутренних стенках при охлаждении пара, который всегда присутствует в дыме. Расположение этого устройства в общей схеме обычно внизу вертикального стояка.
- Окно для проведения ревизии – небольшое отверстие в дымовыводе прикрытое дверцей, чтобы можно было просмотреть канал на наличие в нем сажи, смолянистых отложений и посторонних предметов и по надобности удалить их.
Тяга внутри системы газоотведения происходит за счет того, что вверху и внизу канала давление разное. Чем больше размеры дымохода, тем быстрее дым выходит наружу из печки.
