Как правильно покрыть крышу металлочерепицей: производим монтаж своими руками

Поэтапная инструкция производства монтажных работ

Началом всех работ служит монтаж стропильной системы, осуществляемый в несколько этапов. Инструкция по монтажу как холодной, так и теплой кровли из металлочерепицы можно заключить в следующую схему монтажа:

Шаг 1. Гидроизоляция стен

Первым делом нужно проложить гидроизоляцию стен. Сделать это можно с помощью обычного рубероида. На стены укладывают брус от фронтона к фронтону по всей длине. После проверяем уровнем горизонтальность конструкций, и контролируем шаг укладки бруса. Мауэрлат крепят анкерными болтами в заранее вертикально высверленные отверстия в брусьях. Позже к нему начинают монтировать стропильные ноги.

Шаг 2. Монтаж прогонов

Монтаж прогонов способствует упрощению производства работ, так как появляется возможность крепить отдельно каждую пару стропил. Прогон ставят в наивысших позициях фронтальных стен и закрепляют в проектное положение анкерами или стальными уголками. Концы прогонов также гидроизолируют.

Шаг 3. Крепление стропил

Перед тем, как начать крепление стропил к уже собранным элементам каркаса, следует разложить все стропильные доски в строгой последовательности их дальнейшей укладки. Все элементы обязательно маркируем, чтобы избежать путаницы.

Как покрыть угол крыши металлочерепицей

Стропильные ноги подрезаем, точно подгоняем все зазоры и углы. В верхней секции стропила соединяют накладками. В каждом соединение должно быть минимум 5 гвоздей. Вначале монтируют крайние стропильные секции, а затем те, что между ними, распределяя их по всей длине дома. В нижней части стропил монтируют затяжки. Все конструкции при монтаже необходимо обязательно выверять.

Шаг 4. Монтажные работы

После установки, выверки и окончательного крепления стропильной системы начинаем кровельные монтажные работы. Чтобы крыша служила долго, а металлочерепица надежно защищала от осадков, монтаж всех фрагментов проводят в строгой технологической последовательности, включающей в себя следующие этапы:

• монтаж контрреек;
• укладка гидроизоляции;
• крепление элементов вертикальной обрешетки;
• монтаж начальных брусков горизонтальной обрешетки;
• дополнительная обрешетка;
• установка ветровых досок;
• монтаж кронштейнов водоотводных желобов;
• карнизные планки;
• монтаж металлочерепицы;
• конек кровли и его уплотнитель;
• теплоизоляционные работы;
• пароизоляция;
• подшивка мансарды (для мансардной кровли).

Если кровля холодная, то последние три этапа не учитывают.

Металлочерепица подходит для кровель с уклоном скатов не ниже 14°. Шаг поперечной волны металлочерепицы напрямую влияет на интервал реек обрешетки. Так, при поперечной волне с диапазоном 300,350 и 400 мм шаг обрешетки соответственно составит 300,350 и 400 мм. Расстояние между самой нижней рейкой обрешетки и следующей за ней соответственно равен 230,280 и 330 мм. Сами фрагменты обрешетки обязательно подвергают антисептической обработке.

Правильный шаг обрешётки для металлочерепицы

Сплошную обрешетку устраивают в местах проходов дымоходов, по месту расположения ендов. До того, как начать крепеж металлочерепицы, обязательно по сплошной обрешетке следует закрепить нижние планки ендовы. Нахлест одной части на другую составляет порядка 100-150 мм. Черепицу монтируют снизу вверх. Участки стыковки листов металлочерепицы дополнительно закрывают декоративными вставками – верхними планками ендовы

Запомните: узлы примыканий – самые уязвимые места, поэтому к их обустройству подходят с усиленным вниманием. Используют герметики для наружных работ, уплотнители, дополнительные слой гидроизоляции

Еще один крайне важный аспект при самостоятельном монтаже металлочерепичной кровли – крепеж. Приобретайте у поставщика комплект крепежа и металлочерепицы вместе, иначе можете утратить гарантийные права на приобретенный товар.

https://youtube.com/watch?v=Cp5O0W3ADSo

Техника безопасности

Строительно-монтажные работы – опасный вид деятельности. Все операции по распилке, резке, сверлению, креплению совершайте в спецодежде, перчатках и защитных масках или очках. При длительных работах руки потеют, инструменты могут выскользнуть, повредить пальцы и занести инфекцию. Ношение масок и очков поможет защитить глаза от металлической пыли, а дыхательные пути от микро-гранул утеплителя. В качестве которого применяют рулонные минераловатные материалы.

Соблюдение правил безопасности – залог вашего здоровья.

Как фиксируется металлочерепица на скатах?

Нередко приходится выполнять работу на треугольном скате. Чтобы получить качественный результат, выполняются действия:

• на треугольный скат наносится разметка непосредственно по его центру, для чего через него проводится осевая линия;
• по листу кровельного материала проводится такая же линия;
• совмещаются данные линии, после чего лист фиксируется у конька саморезами;
• все остальные листы монтируются по разные стороны от первого закрепленного элемента.

Важно! Во время работы требуется много внимания уделять замерам, так как даже малейшие перекосы приводят к ухудшению эксплуатационных качеств покрытия и его внешнего вида. Видео по теме:

Видео по теме:

Типичные ошибки неопытных кровельщиков и меры по их устранению

1. Работайте в правильной обуви. Чтобы не повредить покрытие, при монтаже кровли из металлочерепицы, следует использовать только обувь на мягкой резиновой подошве;
2. Работайте только со специальными кровельными инструментами. Это ножницы по металлу, дрель, ручная ножовка, а также циркулярная электропила с твердотельными зубьями. Для резки металлочерепицы нельзя использовать углошлифовальные машины с отрезными абразивными кругами: резка трением создает высокие температуры в месте отреза, что приводит к испарению слоя цинка/алюмоцинка. В результате место реза теряет свою коррозионную стойкость, и такая крыша начнет в скором времени ржаветь и разлагаться коррозией;
3. Старайтесь не гнуть листы. Металлочерепичные листы можно подавать на крышу по отдельности или стопками по специальным направляющим. Это предотвратит изгиб и излом листов кровли;
4. Неправильная установка обрешетки, слишком большой шаг планок. Из-за слишком большого шага, листы черепицы могут начать прогибаться, а из-за неправильной установки обрешетки — листы черепицы могут стыковаться недостаточно герметично, также листы могут неплотно прилегать к стропилам. В этом случае кровля будет сильно шуметь на ветру, крепление саморезами к планкам обрешетки будет постепенно «расшатываться»;
5. Использование неоцинкованных саморезов без резинового уплотнения. Отсутствие уплотнения делает кровлю уязвимой для влаги. Плюс нужно учитывать, что саморезы без цинкового покрытия быстро ржавеют, на кровле появляются «ржавые» подтеки, а коррозия постепенно переходит на кровельный материал;
6. Неверная установка саморезов. Листы металлочерепичной кровли должны крепиться к обрешетки внизу волны, т. е. лист кровли нижней частью волны должен прилегать к обрешетке максимально плотно. При установке саморезов в верхней части волны, металл черепицы постепенно «устает» и ее крепление начинает расшатываться;
7. Не используйте в качестве гидроизоляции битум или рубероид. Все дело в том, что битумные материалы под металлической кровлей очень сильно нагреваются. Это создает сразу несколько проблем: высокую пожароопасность, «вытекание» гидроизоляции, неприятный запах в помещениях, расположенных под крышей.

Монтаж крыши из металлочерепицы.

Прежде всего, стоит учитывать, что металлочерепица подойдет в качестве кровельного материала только для крыш с достаточным углом наклона. Для плоской крыши такое решение не подойдет или потребует дополнительных усилий по обеспечению гидроизоляции, что, с учетом широкого ассортимента материалов, подходящих для плоских кровель, несколько неоправданно. Угол наклона крыши из металлочерепицы должен составлять от четырнадцати градусов.

Перед тем, как покрыть крышу металлочерепицей, стоит детально рассмотреть все этапы предстоящей работы. Отлично иллюстрирует, как крыть крышу металлочерепицей, видео в конце статьи. После того, как все станет окончательно ясно, можно приступать к работе над кровлей.

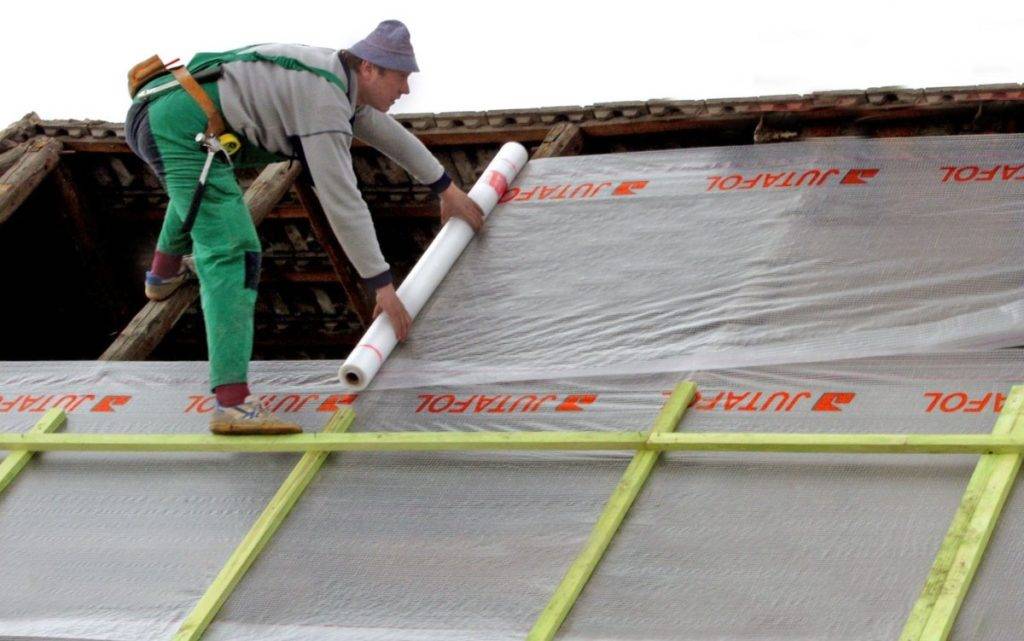

Гидроизоляция.

Покрытие крыши металлочерепицей предполагает наличие надежного гидроизолирующего слоя, который позволит защитить стропильную конструкцию от малейшего протекания. Гидроизоляционную пленку следует располагать прямо на стропилах. Следите за верным расположением слоев материала – абсорбирующая поверхность должна быть направлена внутрь, а влагонепроницаемая – наружу. Утепление крыши из металлочерепицы требует включения в кровельный пирог сочетания гидро- и пароизоляции.

Обратите внимание – гидроизоляционная пленка фиксируется с помощью строительного степлера и оцинкованных скоб. Крепление проводится прямо к стропилам и начинается у края крыши, продвигаясь по направлению к коньку. Пленка обязательно должна располагаться внахлест – на многих разновидностях пленки даже наносится специальная черная полоса, которая указывает, где будет располагаться край следующего слоя

Пленка обязательно должна располагаться внахлест – на многих разновидностях пленки даже наносится специальная черная полоса, которая указывает, где будет располагаться край следующего слоя.

Провис материала не должен быть более двух сантиметров. После монтажа гидроизоляции следует начинать работу над обрешеткой.

Как правильно сделать обрешетку под металлочерепицу.

Обрешетка крыши под металлочерепицу делается из брусков размером 50х50 мм, досок 25х100 мм или из перфорированного металлопрофиля. Она располагается поверх изоляционных материалов на специальные контррейки толщиной в 5 сантиметров. С помощью контрреек достигается дополнительная вентиляция крыши из металлочерепицы, к тому же, они защищают слой гидроизоляционной пленки от механических повреждений.

Монтаж металлочерепицы.

После того, как устройство крыши под металлочерепицу завершено, можно переходить к непосредственному монтажу металлических листов. Начинать следует с торца, укладывая от самой высокой точки ската – у конька. Можно начинать работы как с правой стороны крыши, так и с левой. Все листы располагаются с нахлестом и фиксируются саморезами к обрешетке. Лучше всего использовать саморезы с уплотняющей шайбой и защитный покрытием.

Крепление должно располагаться перпендикулярно, из изгиба листа непосредственно в обрешетку. На каждый квадратный метр кровли нужно использовать 7-10 саморезов. Чтобы листы не были повреждены при фиксации, нужно предварительно просверлить отверстия для саморезов.

Обратите внимание, что у торцов поверх волны профиля должна располагаться торцевая планка, выставленная максимально ровно. Ее также следует фиксировать саморезами к обрешетке. Для кровли сложной архитектурной формы подрезка листов металлочерепицы должна производиться заранее

При этом нужно использовать только дисковую пилу или электролобзик. Остальные инструменты могут повредить слои защитных покрытий листа, что ускорит процесс коррозии

Для кровли сложной архитектурной формы подрезка листов металлочерепицы должна производиться заранее. При этом нужно использовать только дисковую пилу или электролобзик. Остальные инструменты могут повредить слои защитных покрытий листа, что ускорит процесс коррозии.

Финальным этапом в работе над монтажом металлочерепицы является монтаж конька. Специалисты советуют располагать под коньком уплотнитель, прикрепленный к обрешетке гвоздями или саморезами. Сам конек должен укрепляться саморезами с шагом через волну.

Защита примыканий.

Особого внимания заслуживают стыки кровли и вертикальных поверхностей – труб, стен, антенн. На местах стыков нужно располагать специальные планки, под которые иногда для надежности фиксируют дополнительные деревянные бруски.

Процесс монтажа металлочерепицы, как правило, не вызывает затруднений даже у частного строителя. Прежде всего, стоит позаботиться об изоляции и обрешетке, после чего работы проводятся от верхней части края крыши.

Укладка металлочерепицы

Листы металлочерепицы поднимают на крышу по прислоненным к стенам лагам или при помощи ремней.

Крепят к обрешетке саморезами на прокладку в нижнюю часть волны.

Сначала наживляют на саморезах три – четыре листа, после этого еще раз выверяют их правильное расположение, затем окончательно фиксируют.

При выполнении монтажа слева направо последующий лист подсовывают под края предыдущего.

Если монтаж в обратном направлении, то лист накладывают внахлест сверху на предыдущий.

Если лист по длине равен ширине ската, то при размещении его на кровле первый лист выравнивают по карнизу и торцу крыши.

Если длина листа меньше ширины кровли, следовательно, укладка таких материалов будет не в один ряд, стыковку производят по длине.

Внимание!

При монтаже металлочерепицы необходимо иметь обувь с мягкой поверхностью подошвы, стараться наступать в нижнюю часть волны и на места, где расположена обрешетка.

Перед началом работ легко рассчитать необходимое количество листов: делят длину ската на рабочую длину стороны листа, которая будет располагаться горизонтально (если один ряд).

Если несколько рядов, то следует умножить на количество рядов.

Случается, когда необходимо разрезать металлочерепицу.

Делать это лучше на ровной поверхности не на крыше, применяя электролобзик.

Срез металла с нарушенным покрытием следует закрасить специальной антикоррозийной краской для ремонта.

При монтаже желательно, чтобы такой срез попал под целый лист металлочерепицы для большей защиты.

Обрешетка и планки усиления

До того как покрыть крышу металлочерепицей своими руками, необходимо сделать обрешетку.

Начальная обрешетина в сечении должна быть на размер волны больше, чем остальные, поскольку ее монтаж производится под верхний конец ступеньки листа.

Ее укладывают параллельно карнизу. Между двумя первыми обрешетинами должно сохраняться расстояние 28 см, а между другими – 35.

При монтаже обрешетки места прикрепления дополнительных элементов кровли должны быть подготовлены заранее.

Особенно тщательно надо закреплять коньковую планку: под местом, где она будет располагаться, поверх стропил следует с обеих сторон прибить две доски (дополнительные).

Расстояние между ними должно составлять 50 мм. В местах стыковки скатов (ендовах), вокруг дымоходов, окон мансарды обрешетка делается сплошной.

Иногда устраивают фронтонные свесы. При этом горизонтальные доски обрешетки должны быть удлинены на длину свесов.

От конька до карниза устанавливается особый усиливающий брусок, а к нему прикрепляется торцовая доска с гидроизоляцией.

Подшивка свеса производится по соединительным брускам. Их прибивают между стропилом и торцом.

Доска выносится от стены и укрепляется таким образом, чтобы закрывать полностью волну металлочерепицы сбоку, обрешетку, контреобрешетку.

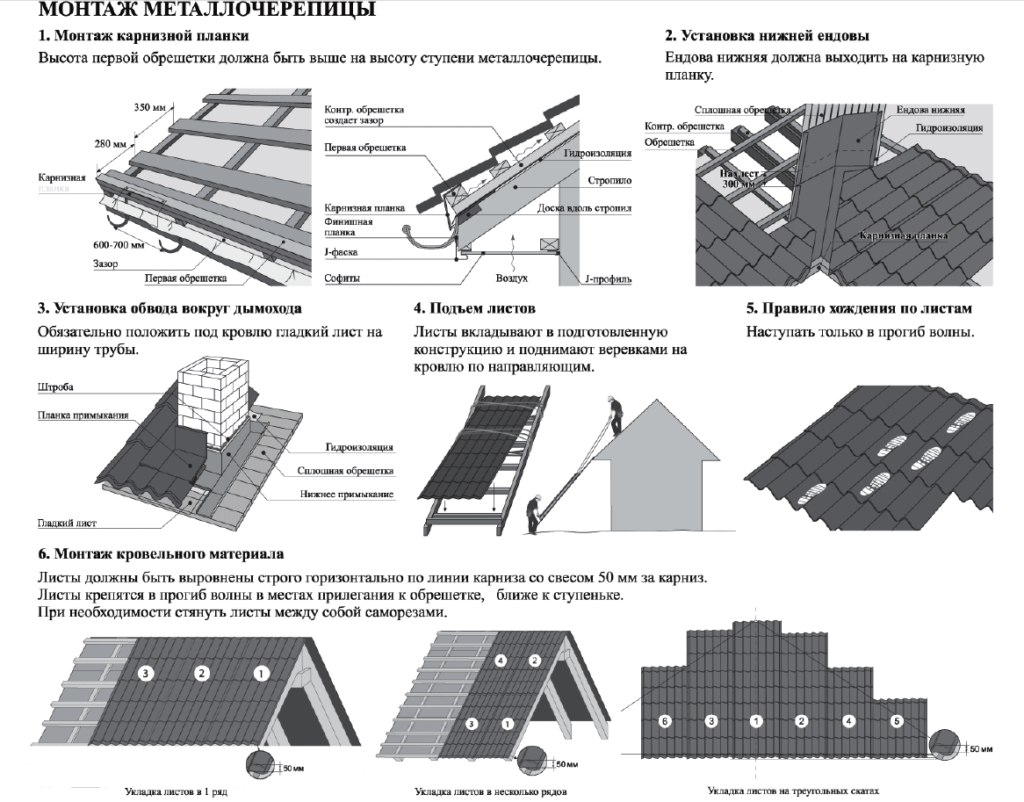

Монтаж планки карниза

До укладки кровельного материала поверх водосточных крюков надо укрепить планку карниза. Для устойчивости к ветру ее натяжение должно быть максимальным.

Монтаж планки к лобной и карнизной доскам производится на расстоянии 30 см при помощи саморезов. Нахлест по длине составляет 5-10 см.

Как устанавливать ендову?

Ендовы устанавливаются в тех местах, где стыками скатов образованы отрицательные углы. До монтажа нижних ендов производится сплошная обрешетка из досок сечением 150х25 мм.

Их укладывают по сторонам от стыка на 30 см по длине. В результате образуется защищенный изнутри гидроизоляционным покрытием деревянный желоб.

Крепление осуществляется при помощи саморезов на расстоянии 300 мм. При этом карнизная доска располагается под нижним концом ендовы.

Для горизонтального стыка ендовы предполагается нахлест не менее 100 мм. При очень тупом угле ендову нужно защитить уложенным вдоль дополнительным слоем материаладля гидроизоляции.

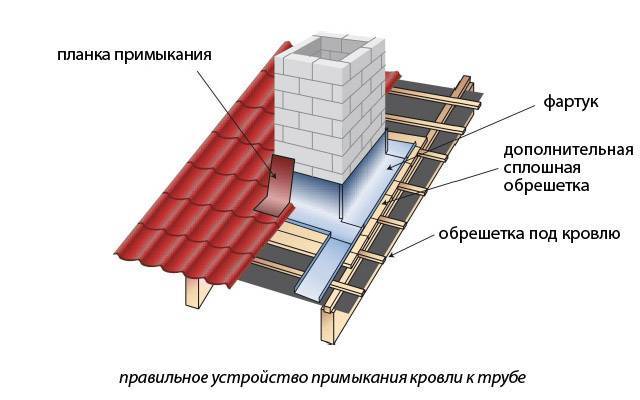

Устройство вокруг дымоходной трубы фартука

В местах выхода дымохода на поверхность кровли нужно монтировать внутренние части примыкания:

• цвет планок примыкания и кровельного материала должен быть одинаковым, а их размер – соответствующим;
• в трубе необходимо сделать штроб (глубина не менее 15 мм) с небольшим верхним уклоном;
• теплостойкая гидроизоляция должна быть выведена на трубу как минимум на 50 мм. Срез клеится к трубе при помощи строительного скотча.

После завершения покрытия кровли металлочерепицей следует заняться монтажом декоративного внешнего фартука. На трубу накладывают внешние планки примыкания, наружная часть которых помещается в штроб.

После этого производится изоляция теплостойким герметиком. Нижняя часть планки крепится к обрешетке при помощи саморезов.

Между стропилами и трубой должно быть определенное расстояние для обеспечения вентиляции.

Для защиты кирпича трубы от растрескивания при сильном нагревании (это происходит, когда кирпич бывает влажным) его оборачивают стальным листом с полимерным покрытием. Для вентиляции сохраняется 20-миллиметровый зазор.

Дымоход круглой формы изолируется в месте выхода на крышу при помоши специальной ленты. Наличие саморасширяющейся основы дает возможность прекрасно загерметизировать по диаметру сквозное отверстие.

Подготовительные работы

Во избежание несостыковок, после выполнения монтажа стропил требуется измерить скаты крыши. Проверив диагонали можно приступать к проверке прямоугольности и плоскости кровли. Имеющиеся небольшие недочеты удастся устранить посредством доборных элементов по торцам.

Обратите внимание! Уклон крыши при укладке металлочерепицей должен быть больше 14°.

 Протяженность листов рассчитывается в зависимости от длины скатов – промежутка между карнизом и коньком. К полученному размеру необходимо добавить 4 см для свеса листов с карниза. При протяженности ската свыше 7 м, металлочерепицу нужно разбивать на несколько частей.

Листы следует класть внахлест один на другой на 15 см. При выполнении монтажных работ укладывая куски большой длины, удастся снизить численность стыков, но нужно учитывать, что при этом существенно затрудниться рабочий процесс.

По ГОСТу хранить металлочерепицу необходимо в помещениях без отопления, в которых материал надежно защищен от негативного воздействия осадков и прямых лучей солнца. Профили в фабричной обертке должны располагаться на прямых площадках с использованием в качестве подставок брусьев толщиной 20 см через каждые 50 см.

Внимание! Если период хранения металлочерепицы больше месяца, то ее лучше распаковать и сложить в штабеля высотой до 70 см, листы в которые перекладываются с укладкой между ними реек.

Работа с дополнительными элементами

Стоит особое внимание уделить местам примыкания. Данные точки являются очень уязвимыми

Металлочерепица должна обеспечить герметичное примыкание к местам выхода труб и стенам. Для этого на кровельном скате предусмотрен внутренний фартук. Его основой служат нижние планки примыкания. Они прикладываются к стенкам трубы. Далее отмечается верхний край планки. Штроба пробивается по намеченной линии. Для этого используется болгарка. Штроба должна быть промыта и очищена от пыли. Нижнюю планку примыкания следует подрезать в соответствии с расчетами. Она устанавливается и закрепляется с помощью саморезов.

Монтаж фартука может быть произведен в аналогичной последовательности. Необходимо обеспечить нахлесты в 15 см. Они исключат возможные протечки. В планке, вставленной в штробу, необходимо загерметизировать край. Для того чтобы направить воду в нужное русло (имеется в виду ендова или карниз), под нижнюю часть фартука вставляется «галстук». Речь идет о плоском листе с закругленными краями (бортиками). Они отгибаются с помощью плоскогубцев и молотка. Затем производится кровля крыши металлочерепицей по внутреннему фартуку и «галстуку».

После того как укладка материалов около дымохода будет закончена, можно приступать к следующему этапу. Это изготовление и установка декоративного наружного фартука. Монтаж проводится аналогично с внутренним. Однако при этом верхняя кромка прикрепляется к стене, а не заводится в штробу. Монтаж желобов водосточных труб подразумевает установку держателей на нижней доске обрешетки. Соответственно, если произойдет сход снега, нагрузка будет сокращена. Желоб вставляется и закрепляется в держателях. При этом планка карниза должны быть подсоединена к обрешетке. Необходимо, чтобы ее нижний край перекрывал конец желоба. Гидроизоляционная мембрана должна быть выведена поверх пленки карниза. Таким образом, конденсат будет стекать в желоб.

Виды покрытий

Виды металлочерепицы

Виды крыш для бани

Перед тем как крыть крышу металлочерепицей, надо разобраться в разновидностях этого материала. Основные отличия содержатся в покрытии пластин.

1. Покрытие из пластизола. Такая металлочерепица очень стойкая ко всем видам воздействий. Она служит очень долго. Правда, металлочерепица, покрытая пластизолом, стоит довольно дорого. Она значительно дороже других разновидностей материала. Зато кровля будет очень прочной и не потечет.
2. Покрытие из матового полиэстера. Самый доступный вид металлочерепицы. Этот материал устойчив к влаге и морозам. Сделать такую кровлю можно, даже имея скромный бюджет.
3. Покрытие из полиэстера — еще один вид черепицы. Неплохой выбор для покрытия кровли. Такая металлочерепица сочетает в себе качество и невысокую стоимость.

Значимое различие между материалами состоит в характере замков на пластинах. Крепеж может быть открытым или скрытым. Кроме того, сам замок часто имеет различные формы. Размеры профиля бывают разные, соответственно, и разный шаг при крепеже пластин. Все это говорит о том, что перед покупкой необходимо провести замеры и выбрать нужный материал.

Крепление металлочерепцы

Крепление металлочерепицы происходит внизу волны профиля под его поперечной волной. Для этого используют специальные саморезы с размерами 4,8х20 и 4,8х28 (под обрешетку из стали) и 4,8х28 (под обрешетку из дерева). На каждом металлическом листе с левой стороны находится капиллярная канавка, которая при монтаже накрывается очередным листом. Два листа также соединяются между собой саморезами сразу в двух местах – под поперечной волной и вверху волны профиля. Чтобы закрепить металлочерепицу непосредственно к обрешетке, нужно вкрутить саморезы по продольной волне через одну поперечную волну.

Как вы можете увидеть на схеме выше, крепление листов металлочерепицы начинается возле фронтона, первая горизонтальная волна пропускается. Начальный саморез (на схеме желтого цвета) вы должны вкрутить уже во второй горизонтальной волне профиля. Переместитесь на две волны вверх и сдвиньтесь на одну вертикальную волну в сторону и смело можете вкручивать второй саморез. Продолжайте работать по такому принципу до возникновения конька. После этого возвращайтесь к первому закрепленному шурупу, отсчитайте три вертикальные волны в сторону и приступайте к крепежу второго ряда.

Саморезы у краев фронтона (на схеме обозначены фиолетовым цветом) закручиваются под каждую горизонтальную волну профиля, располагающуюся над рейками обрешетки.

И, наконец, возле конька лист металлочерепицы соединяется с обрешеткой в каждой второй горизонтальной волне профиля (на схеме саморезы обозначены синим цветом).

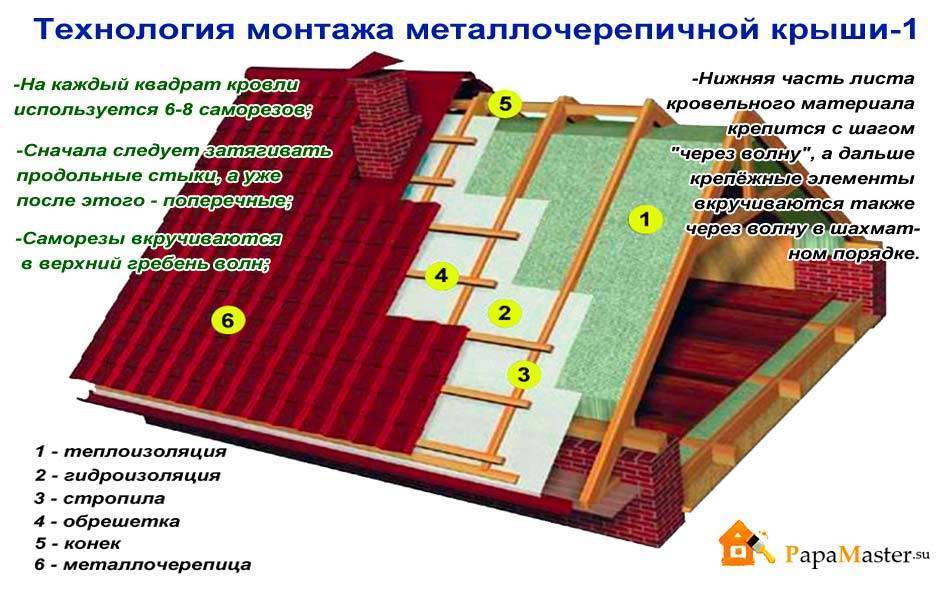

Приступим непосредственно к описанию хронологии монтажа металлочерепичной кровли:

1. Поднятый на крышу лист кладется на обрешетку с таким учетом, чтобы его край выходил за пределы карниза не менее чем на 40 мм. После того, как вы это сделаете, можете закрепить черепицу саморезом к обрешетке возле карниза и временно зафиксировать ее у конька.
2. После этого слегка приподнимаете установленный лист и укладываете под него второй. Соединяют их также с помощью саморезов вдоль образовавшегося нахлеста. Начинайте вкручивать шурупы вверх волны профиля снизу вверх – от карниза к коньку. По такой схеме установите еще один-два металлических листа и можете удалять временно установленный возле конька саморез.
3. Образовавшийся блок из нескольких листов аккуратно выровняйте относительно карниза. Оставленный выступ в 40 мм должен остаться неизменным со всех сторон. Полный крепеж металлочерепицы происходит по принципу, описанному в подразделе Крепление металлочерепицы, который располагается выше.
4. Если высота ската крыши предполагает монтаж нескольких рядов металлочерепицы, то придется производить так называемое «наращивание кровли», когда листы накладываются друг на друга вдоль ската с минимальным нахлестом в 100 мм. Порядок укладки листов происходит по схеме рисунка, расположенного справа.
5. Переходим к установке дополнительных, но при этом не менее важных элементов – ендов, торцевых и коньковых планок и т.д. Верхние ендовы крепят в месте стыков скатов крыши с помощью оцинкованных саморезов с шагом в 200-300 мм по верхней волне профиля металлочерепицы. Коньки также крепят саморезами к обрешетке через одну вертикальную волну профиля материала. Внутрь между листом и коньком кладут специальный уплотнитель, а торцы коньков закрывают с помощью заглушек. Чтобы обеспечить правильную вентиляцию помещений под кровлей, можно установить вентилятор конька, который также крепится саморезами.

Этап Установка теплоизоляции

Тема статьи ― особенности монтажа металлочерепицы, поэтому не будем заострять внимание на монтаже стропильной системы. Предположим, что она готова и пора монтировать «кровельный пирог»

Начать можно с установки теплоизоляции. По статистике, через кровлю уходит примерно 25% тепла. Иначе говоря, если кровля не утеплена, вы отапливаете улицу. Чтобы избежать этого, установите теплоизоляцию.

Кровлю можно сделать «тёплой» или «холодной». У «тёплой» кровли утепляют скаты, у «холодной» ― пол чердака. Мы рассматриваем особенности монтажа металлочерепицы на примере «тёплой» кровли ― она сложнее устроена.

«Тёплая» кровля	«Холодная» кровля

Плиты или маты теплоизоляции монтируют враспор между стропил.

Подготовка крыши

Чтобы не ошибиться с количеством материала в процессе приобретения металлочерепицы, нужно сделать правильный расчет прежде, чем накрывать крышу. При замере высоты и ширины ската кровли следует учитывать нахлест каждого листа на другой в размере 15 см. Также учитываться должно то обстоятельство, что длина настила должна превышать длину стропил на 4-5 см, образуя небольшой навес, что обеспечивает дополнительную вентиляцию помещения.

Перед тем как покрыть крышу металлочерепицей своими руками, необходимо удостовериться в том, что скат крыши имеет ровную прямоугольную форму. Для этого с двух сторон измеряются диагонали ската от нижнего угла к противоположному верхнему. В случае когда существует разница в длине сторон, она устраняется при помощи обрешетки. Пошаговая инструкция установки обрешетки будет приведена далее. Если устранить разницу длин не представляется возможным, придется непосредственно подгонять форму листов металлопрофиля.

От правильной установки обрешетки будет зависеть и срок службы кровли, и то, насколько хорошо крыша сможет противостоять порывам ветра и другим природным нагрузкам

Поэтому установке стропил и системы обрешетки следует уделить особое внимание.

1. Стропильные брусья должны иметь сечение не меньше 150 на 50 мм.
2. Расстояние между стропилами устанавливается в соответствии с шириной металлического листа — в пределах 60 — 90 см.
3. Габариты досок, предназначенных для обрешетки, подбираются в пределах 100х25х50 мм.
4. Дополнительные детали, предусмотренные конструкцией крыши — конек, карнизный свес, детали, примыкающие к окнам мансарды и дымоходной трубе. Они должны быть установлены на этапе монтажа обрешетки перед тем, как накрыть крышу металлочерепицей.

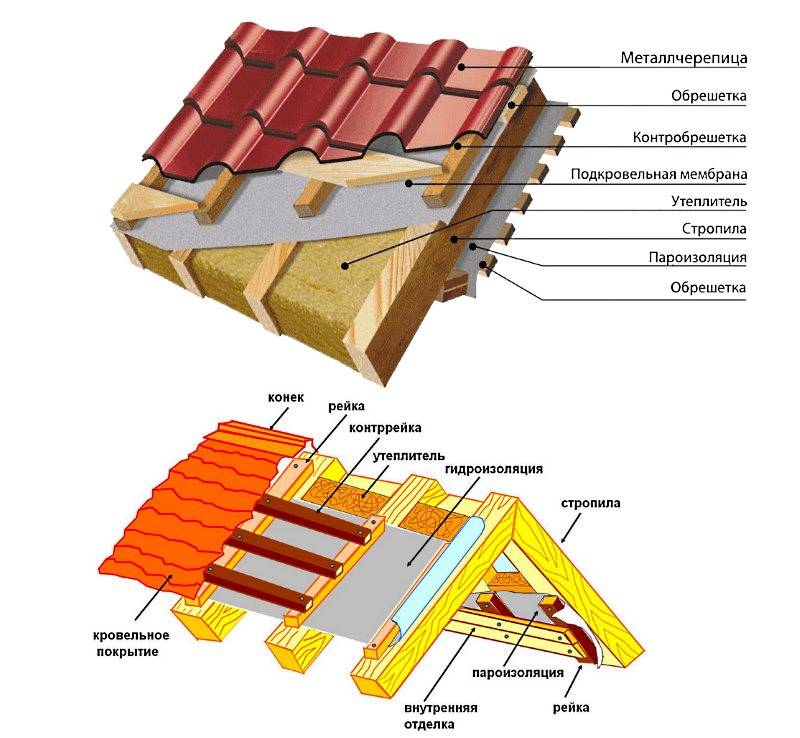

Схема кровельной системы

Надежность и долговечность кровли напрямую зависит от того, насколько грамотно разработан и сделан «кровельный пирог». Каждый конструктивный элемент в нем выполняет свои функции, а в комплексе обеспечивают герметичность, необходимую жесткость, прочность, достаточный уровень тепло- и звукоизоляции.

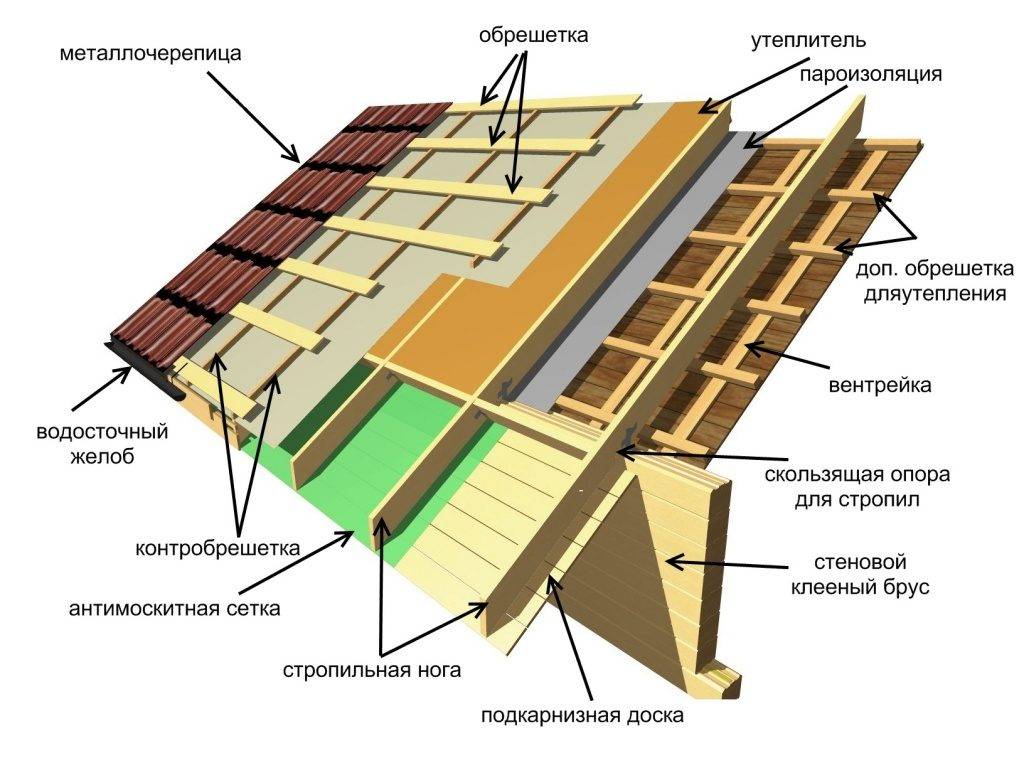

Рисунок 6. Правильная схема кровли из металлочерепицы

Конструкция кровли из металлочерепицы включает такие конструктивные элементы:

• Стропильная система – основная конструкция крыши, воспринимающая нагрузки и передающая их на нижние несущие элементы здания.
• Пароизоляция – специальная мембрана, выступающая в качестве защиты от проникновения из теплых помещений насыщенного влагой пара к утеплителю и элементам стропильной системы. Крепится изнутри крыши к стропильным ногам степлером с обеспечением нахлеста отдельных листов не менее 100 мм. Места стыковки проклеиваются специальным двухсторонним скотчем.
• Теплоизоляция – слой утеплителя (как правило, используется минеральная вата), обеспечивающего оптимальный температурный режим на отапливаемой мансарде. Укладывается между стропильными ногами.
• Ветрогидрозащита – специализированная мембрана для защиты подкровельного пространства от проникновения влаги и выдувания утеплителя. Крепится поверх теплоизоляции к стропилам с наружной стороны кровли.
• Подшивка – служит в качестве чистовой или черновой отделки мансардного этажа и опорной поверхностью для укладки теплоизоляционного материала.
• Контробрешетка – нужна для обеспечения вентиляционного зазора, необходимого для циркуляции воздуха в подкровельном пространстве. Сооружается из брусков сечением 50х50 мм, которые крепятся прямо поверх стропильных ног в одном с ним направлении.
• Обрешетка – основа для крепления металлочерепицы. Состоит из перпендикулярно расположенных по отношению к брускам контробрешетки досок.

Эксперты рекомендуют сооружать обрешетку уже после выбора и закупки металлочерепичных листов, поскольку основные геометрические параметры (рабочая ширина, длина и высота волны) могут незначительно отличаться в зависимости от модели, производителя и т.д.

Рисунок 7. Стандартная металлочерепица – чертеж с основными размерами

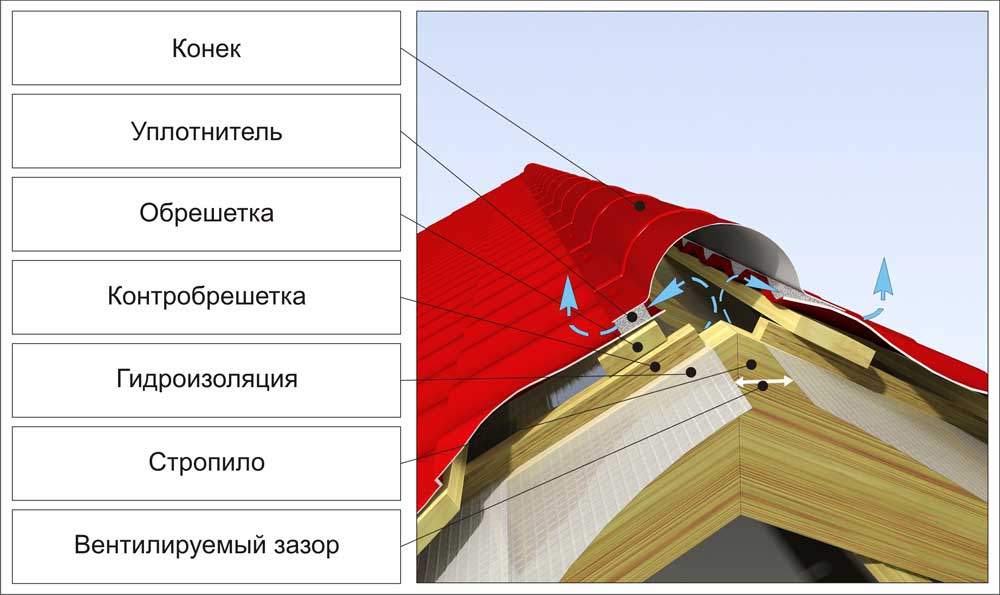

Особое внимание — коньковому узлу

Коньковые планки могут быть округлой или угловой формы. Они крепятся с обязательной установкой уплотнительного материала межу ними и поверхностью металлочерепицы. Фиксация производится длинными саморезами через планку, настил в направляющую обрешетки по верху волны, с шагом порядка 300 – 400 мм. При использовании нескольких планок им дают нахлест в 100 мм.

Такие же коньковые профили устанавливаются и на всех внешних «переломах» кровли, например, по угловым стыкам граней вальмовой крыши.

Для примыкания к вертикальным поверхностям, в частности, к дымоходным кирпичным трубам, используют специальные профили – их так и называют, планки примыкания.

Установка дополнительных элементов

Так как кроют крышу металлочерепицей по определенной технологии, необходимо знать, что торцы должны быть закреплены соответствующими планками. Они могут быть подрезаны в случае необходимости. Крепление осуществляется также посредством саморезов. Фигурный уплотнитель может быть размещен на коньке после освобождения вентиляционного отверстия. Затем на него через волну крепится плоская или круглая планка. Установку следует производить со следующим нахлестом – 10 см. На кровле должна быть смонтирована вертикальная оградительная решетка. В будущем это даст возможность перемещения по конструкции. С помощью оцинкованных шурупов прикрепляется решетка ограждения. Они должны быть вкручены в опорный брус через прокладку и лист покрытия на местах прогибов волны. Затем опора надежно фиксируется. Далее на ней закрепляется ограждение. После этого проводится тщательная герметизация стыков.

Основные моменты монтажа металлочерепицы

Монтаж металлочерепицы Монтеррей

Итак, кровельные листы приготовлены, гидроизоляция проложена, обрешётка на крыше набита с нужным интервалом. Теперь основной вопрос – монтаж металлочерепицы. Следует отметить, что все работы должны проводиться обязательно в перчатках, иначе травмы не избежать. При сильном ветре необходимо прекратить все работы, так как материал имеет большую парусность и способен улететь с крыши вместе с работником. Стоит позаботиться о своей безопасности на высоте, применяя монтажный пояс и страховочную верёвку. Обувь также необходимо подобрать соответствующую и не скользкую.

Для удобства подачи металлочерепицы на крышу разумно подставить пару длинных плах, по которым проще и легче «закатывать» листы. Укладку можно вести как справа налево, так и наоборот. Если придерживаться первого варианта, то последующие листы укладываются на предыдущие. А если слева направо, по последующие листы подсовываются под предыдущие.

Монтаж ветровой (торцевой) планки

Первым делом, на нижнюю доску обрешётки по всей длине крепится карнизная планка или как её ещё называют – капельник. Она служит для защиты дерева от случайных капель той воды, которая будет стекать с крыши. Если планируется монтаж водосточной системы, то сюда же крепятся скобы под желоб. Их количество и необходимые расстояния определяются исходя из типа конкретных водостоков.

Затем по подставленным плахам поднимается первый лист металлочерепицы. Он укладывается как можно ровнее и крепится пока только на один саморез в верхнем углу. Спуск листа вниз относительно первой доски должен быть в пределах 50 мм. Второй лист поднимается и укладывается сбоку на первый. После этого проверяется насколько ровно лежат листы относительно карниза и торца фронтона. От того, насколько ровно уложен первый лист, зависит всё качество дальнейших работ. Ведь сместить лист друг относительно друга в дальнейшем будет невозможно. И если черепица «уходит» вверх или вниз, то перекручивать придётся всю плоскость крыши.

После того как листы уложены и выровнены, они крепятся в подошву волны, там где материал плотно прилегает к обрешётке. Шаг крепления — через волну (самый низ листов), а последующие ряды в шахматном порядке чередуя волны. Затем по торцам кровли прикручиваются торцевые (ветровые) планки. Они крепятся саморезами сверху и сбоку внахлёст. Расстояние между винтами 500-600 мм.

Коньковые планки (или как их ещё называют «кони») бывают двух видов: полукруглые и плоские. На полукруглые в торцах придётся ставить специальные заглушки, а плоские можно монтировать сразу. Ещё стоит упомянуть о дымоходах. Так как в банях применяют чаще всего трубы круглого сечения (обычно сэндвич трубы для дымохода), то прямоугольные и квадратные варианты рассматривать не будем.

Уплотнитель кровельных проходов (флэшка)

Под дымоход вырезается овальное отверстие, диаметром чуть больше диаметра дымовой трубы. Направление овала будет сверху вниз. И чем круче крыша, тем больше будет эллипс под дымоход

Важно точно провести замеры и «не пролететь» с вырезанным отверстием

После того, как труба выведена через кровлю, сверху на неё одевают «флэшку» и закрывают щели между трубой и металлочерепицей. Флэшку крепят саморезами к кровле. Для получения лучшей герметизации целесообразно применить термостойкий герметик, который хорошо переносит агрессивные температурные и атмосферные условия.

Здесь рассмотрен самый простой вариант монтажа металлочерепицы, то есть обычной двухскатной крыши. Так как в бане практически не применяются сложные, ломанные конфигурации крыш, то и рассматривать более сложные моменты типа ендовы и примыкания стен здесь не будем.

Из выше изложенного видно, что монтаж металлочерепицы своими руками – дело не простое и требует определённых знаний и навыков. Но как говорится: было бы желание, а там дело за малым. Удачных Вам кровельных работ!

Цитата мудрости: Видеть легко, трудно предвидеть.
