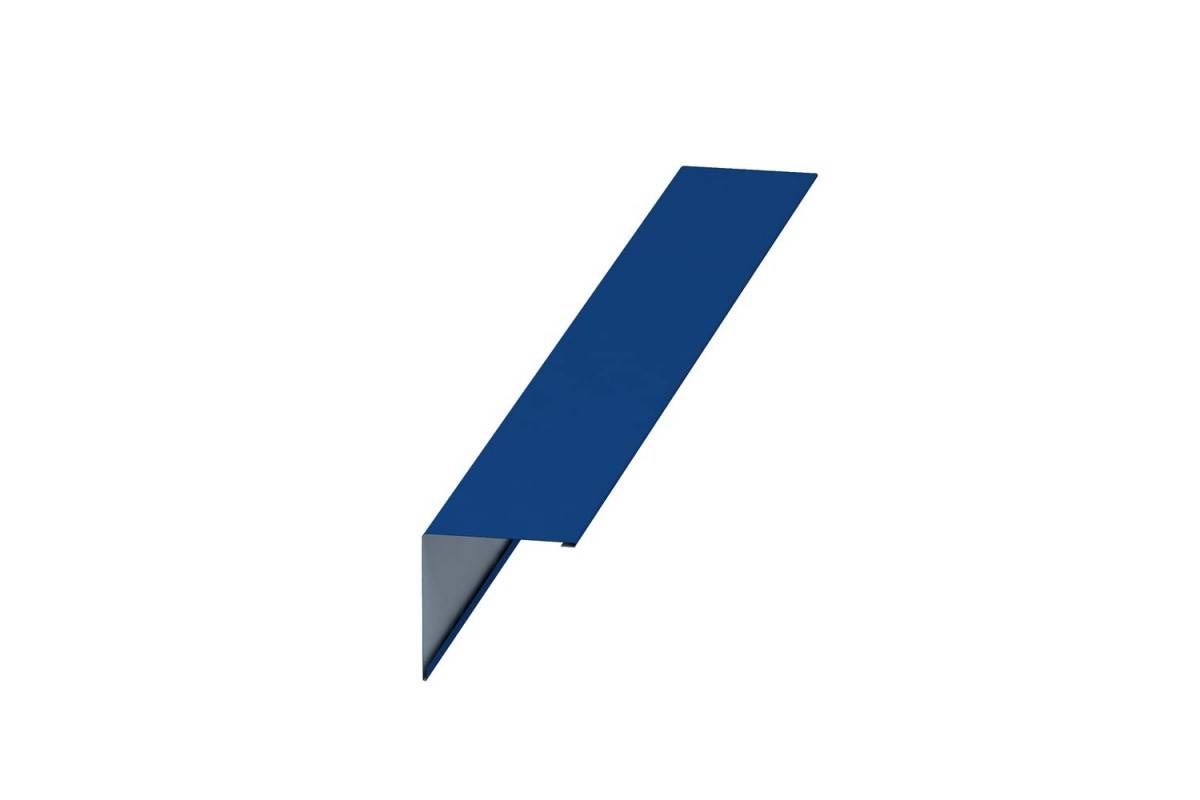

Элемент #2. Торцевая планка
Планка торцевая (фронтонная) также имеет вид уголка с крепежными полками. Устанавливают ее вдоль свесов на фронтонах для защиты торцов обрешетки и подкровельного пространства от воды, сора, насекомых и птиц, ветрового воздействия.
Торцевые планки закрепляют на финишном этапе кровельных работ, поверх металлочерепицы. Монтаж ведут по свесам фронтонов снизу вверх, перекрывая при этом торцевые края кровельных листов. Закрепляют планки к торцевой доске саморезами с шагом 0,5-0,6 м. Нахлест по длине – 100 мм.
Необходимо, чтобы торцевая планка соприкасалась с верхними гребнями металлочерепицы, перекрывая их. Этим блокируется доступ влаги под листы черепицы, а также устраняется дребезг металла при порывах ветра. Чтобы обеспечить плотное примыкание, возможен подгиб краев черепицы вверх.
Классический способ крепления торцевых планок показан в коротком видео:
Подготовительные работы и расчет материалов
На первом этапе проводится промер всех стен и осуществляется устранение расхождений – максимально ровный короб избавляет от необходимости подгонки стропил. Пиломатериалы обязательно хорошо просушиваются. Далее проводится замер материалов и составляет план кровли:
необходима точная длина стен, что позволит определить площадь скатов;
определяется место размещения мансардных окон, вентиляции, дымохода и так далее.
После этого осуществляется расчет бруса и листов, количество данного материала определяется из площади кровли, а также установленного угла скатов. В большинстве случаев делают двускатную, уклон 35 градусов. Доски для стропильных ног определяется шагом их установки, размеров запланированной кровли и ее высоты. В основном расстояние между стропилами 100 см. Количество требуемых стропил определяется исходя из длины стены деленной на шаг, добавляется один и округляется к большему. Крыша из металлочерепицы может делаться без дополнительного укрепления под стропила. Далее надо высчитать материал на обрешетку, которая монтируется с расстоянием между собой от 35 до 40 см.
Основное назначение обрешетки заключается в поддержании каркаса, который формируется при помощи стропил. Также на обрешетку крепится металлочерепица, гидроизоляция, создает естественную вентиляцию.
Крепление металлочерепицы производится на обрешетку
Обрешетка может быть:
разреженной – между досками делается определенное расстояние, шаг между монтируемыми досками определяется интервалом волн черепицы;
сплошной – доски крепятся без зазоров друг к другу, увеличивается прочность каркаса, но требуется больше денежных затрат на приобретение материалов.
В основном применяется разреженная обрешетка, поскольку металлочерепица сама по себе прочная, для нее не надо укреплять каркас.
Это интересно: Теплицы с открывающейся крышей своими руками — рассмотрим все нюансы
Этапы монтажа своими силами
Хранят металлочерепицу под навесом или в помещении
Важно плотно прижать листы тяжёлым предметом, чтобы ветром детали не подняло в воздух и не унесло, что обязательно приведёт к порче листов
Необходимый инструмент
Для монтажа крыши из металлочерепицы понадобится обычный набор плотницких инструментов:
Кроме того, необходимо приобрести антикоррозийный состав для промазки резов на листах.
Монтаж стропил
Для стропильных балок используют брус толщиной от 50 и шириной от 100 мм. Выбор зависит от конфигурации крыши, снеговых и ветровых нагрузок, массы «пирога» кровли.
Установка обрешётки
Для обрешётки используют обрезную или необрезную доску толщиной 25 мм — меньший размер не позволит надёжно закрепить саморез, больший— сделает конструкцию тяжелее и дороже.
Обрешётка может быть сплошной или разреженной. Во втором случае доски должны крепиться так, чтобы впадина черепицы совпала с расположением доски — так конструкция получится жёстче.
Наиболее распространён шаг обрешётки от 250 до 350 мм между сторонами досок.
Нижняя доска крепится строго по краю карниза. До или после крепления проводят обработку древесины препаратами, предотвращающими гниение и антипиренами, делающими доски слабогорючими.
Монтаж ветрогидроизоляции
Для гидроизоляции используют любые рулонные материалы, предназначенные для этих целей. В продаже есть специальные мембраны в виде тонких плёнок или нетканого материала — они удобны в работе.
При монтаже необходимо перекрыть листы на 10-15 см, чтобы исключить проникновение влаги по стыкам.
Изоляция крепится строительным степлером. Дополнительно листы укрепятся прибитой контробрешёткой.
Обустройство контробрешётки
Рейки контробрешётки крепят гвоздями и саморезами
Соблюдают осторожность, чтобы не повредить парогидроизоляцию
Контробрешётку необходимо положить перпендикулярно обрешётке. Заранее производят разметку, чтобы места крепления саморезов совпадали с нижней выпуклостью черепицы и линией рейки.

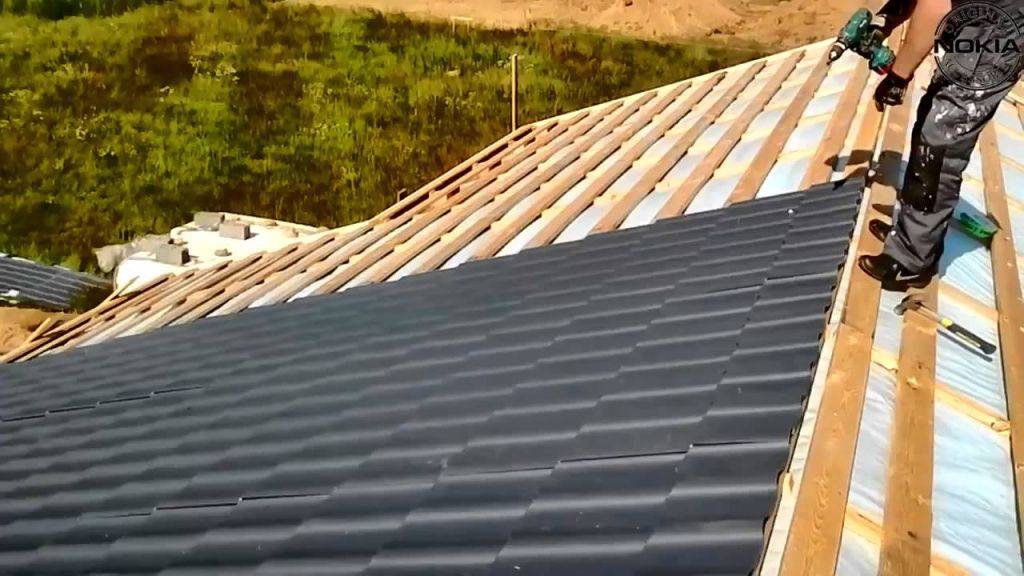

Технология крепления металлочерепицы
Монтаж начинают с левого нижнего угла ската, далее укладывают нижний лист справа от первого.
После монтажа первого ряда начинают крепить второй также с левой стороны и т.д. Низ первого листа крепят в каждом углублении черепицы. Далее саморезы вкручивают в шахматном порядке. Два соседних листа скрепляют по верхней волне коротким крепежом.
Виды доборных элементов
Завершают монтаж внешней части установкой доборных элементов:
- планок примыкания к трубам вентиляции;
- снегозадержателей;
- ендовы и уголков для защиты угловых конструкций;
- отливов;
- конька.
При монтаже могут понадобиться ветровые и карнизные планки в зависимости от конфигурации кровли. Элементы крепят саморезами.
Конек
Этот доборный элемент относится к обязательным. Конек венчает всю кровлю и закрывает стыки листов металлочерепицы в верхней части крыши. Изделие выпускается в разных вариациях:
- Простой треугольный. Такой тип конька считается универсальным и подходит для любого типа кровли. К тому же простая треугольная конструкция стоит недорого;
- Трапециевидный. Такой тип доборного элемента имеет большую вентиляционную камеру в верхней части;
- Полукруглый. Именно такой вариант чаще всего используется в сочетании с металлочерепицей. Полукруглый конек имеет привлекательный внешний вид, и обеспечивает лучшую циркуляцию воздуха в подкровельном пространстве. Но стоимость у него самая высокая из всех.
Доборный элемент конек монтируется неплотно к металлочерепице. Между ним и кровельным материалом остается зазор, который обеспечивает вентиляцию крыши. В такую щель может попадать влага и насекомые. Поэтому производитель рекомендует использовать специальный уплотнитель. Выбирать сплошной вариант такого изделия нежелательно. В этом случае будет нарушена вентиляция кровли, стропильная система и сама металлочерепица быстро выйдет из строя. Но и из такой ситуации есть выход. Если уплотнитель без вентиляционных отверстий, то на крышу дополнительно устанавливаются доборные элементы для металлочерепицы аэраторы.
Подготовительные работы и расчет материалов
На первом этапе проводится промер всех стен и осуществляется устранение расхождений – максимально ровный короб избавляет от необходимости подгонки стропил. Пиломатериалы обязательно хорошо просушиваются. Далее проводится замер материалов и составляет план кровли:
необходима точная длина стен, что позволит определить площадь скатов;
определяется место размещения мансардных окон, вентиляции, дымохода и так далее.
После этого осуществляется расчет бруса и листов, количество данного материала определяется из площади кровли, а также установленного угла скатов. В большинстве случаев делают двускатную, уклон 35 градусов. Доски для стропильных ног определяется шагом их установки, размеров запланированной кровли и ее высоты. В основном расстояние между стропилами 100 см. Количество требуемых стропил определяется исходя из длины стены деленной на шаг, добавляется один и округляется к большему. Крыша из металлочерепицы может делаться без дополнительного укрепления под стропила. Далее надо высчитать материал на обрешетку, которая монтируется с расстоянием между собой от 35 до 40 см.
Основное назначение обрешетки заключается в поддержании каркаса, который формируется при помощи стропил. Также на обрешетку крепится металлочерепица, гидроизоляция, создает естественную вентиляцию.
Крепление металлочерепицы производится на обрешетку
Обрешетка может быть:
разреженной – между досками делается определенное расстояние, шаг между монтируемыми досками определяется интервалом волн черепицы;
сплошной – доски крепятся без зазоров друг к другу, увеличивается прочность каркаса, но требуется больше денежных затрат на приобретение материалов.
В основном применяется разреженная обрешетка, поскольку металлочерепица сама по себе прочная, для нее не надо укреплять каркас.
Это интересно: Использование ламината при отделке стен
Предназначение конька для крыши
Еще одной комплектующей для металлочерепицы является конек. Коньковая планка необходима для перекрытия стыка между листами кровельного материала. Такой стык формируется вдоль коньковой линии при соединении скатов. Конек необходим для предотвращения проникновения влаги под кровлю, различного мусора, птиц и насекомых. Кроме этого, он является элементом вентиляционной системы – так подает воздух через вентиляционный зазор под листы металлочерепицы. Таким образом, обеспечивается проветривание узлов кровли.
Различают круглые и прямые коньковые планки. Для первого типа необходим монтаж конусных или плоских полукруглых заглушек.
Во время монтажа коньковой планки неминуемо появляются зазоры между гребнями кровельного материала и крепежными полками. Изготовители металлочерепицы советуют заделывать их утеплителем. Тем не менее, такой подход ухудшает вентиляцию. Для устранения такой проблемы можно провести монтаж вспомогательных скатных или коньковых точечных аэраторов.
Уплотнительный материал клеится к коньковой планке или листам кровельного покрытия. Далее устанавливают планку, крепя ее при помощи саморезов в верхушку волны. Фиксацию также можно осуществить через обрешетку.
Удлинение прямого конька делают путем нахлеста в 10 см. Соединение планок круглого конька производят по штамповочным линиям.
Разновидности фасонных элементов для профнастила
Надо сказать, что доборные элементы для профнастила используются не только при обшивке кровли, но и при устройстве фасадов зданий, а потому классифицируются по своему назначению:
- Торцевая планка защищает фронтовые свесы и узловые места кровли от сильной ветровой нагрузки, способной нарушить крепёж и создать благоприятные условия для проникновения влаги в подкровельное пространство. Крепят этот вид доборных элементов для кровли из профнастила внахлёст или по размеру. При этом планка должна перекрыть последний лист минимум на 5 см. Для установки торцевой составляющей на обрешётку или лобовую доску применяют кровельные саморезы, а для крепления в других местах — коньковые.
- Карнизная планка обеспечивает отведение воды с кровли к водосточному желобу, защищая этим стены дома от влаги и сырости. Кроме этого, данный фасонный элемент прекрасно декорирует карнизную доску. Установка таких доборных элементов кровли происходит после монтажа кронштейнов для желоба водосточной системы, но перед укладкой покрытия. Крепление осуществляется с нахлёстом в 10 см к последней доске обрешётки с помощью кровельных самонарезающих винтов, подходящих к цвету профнастила.
- Разжелобная планка закрывает собой торцы и находится непосредственно под коньком. Основная её функция — декоративная.
- Нащельники — это фасонный элемент кровли, который согласно своему названию закрывает различные щели, например, стыки на внутренних и наружных углах, на вертикальной поверхности, а также, в местах примыкания кровли к дымоходам, фронтонам и т. д.
- Конёк является обязательным компонентом для крыши с любым скатом. Как раз места соединения скатов данный элемент и защищает от снега, дождей и пыли. Через коньки проходит циркуляция воздуха, создавая достаточную вентиляцию подкровельного пространства. Закрепляется данный элемент через верхнюю волну профнастила скатов.
При выборе простого конька рекомендуется отдавать предпочтение более жёстким изделиям. Их проще укладывать и закреплять. К тому же, при ветровой нагрузке жёсткие коньки не выгибаются.
Перед монтажом П-образного конька сначала укладывают деревянный брус, а потом к нему саморезами привинчивают данные доборники.
Полукруглые коньки имеют разные размеры диаметра. Вместе с ними обязательно надо использовать торцевые детали или заглушки, дабы под кровлю не проникли атмосферные осадки и т. д.
- Верхняя планка ендовы декорирует и одновременно защищает от осадков внутренние угловые стыки. Особенно данные дополнительные элементы востребованы для обшивки крыш со сложной конфигурацией.
- Нижняя планка ендовы является одним из главных компонентов кровли, который защищает стыки на скатах от ливневой и талой воды, проходящей по гофрам металлических листов.
- Трубчатый снегозадержатель монтируется поверх кровли, дабы защитить желоба водосточной системы, домашних животных, технику и людей от лавинного схода снега с крыши. Крепят эти комплектующие в 30-35 см от края карнизного свеса.
- Проходные элементы выполняют функцию декоративного добора. Монтаж проходного элемента кровли необходим при обустройстве вентиляционных шахт, дымоходов и антенных выходов. Кроме декоративной отделки они отвечают за герметичность обустраевомого пространства.
Правила монтажа металлочерепицы на трапециевидных и треугольных скатах
ВНИМАНИЕ! Убедитесь в работоспособности гидроизоляции и возможности реализовать запланированные мероприятия по обеспечению вентиляции подкровельного пространства
Помимо брусков контробрешетки вдоль стропил прикрепите такие же бруски вдоль хребтов в плоскости скатов по обе стороны хребтов.
Смонтируйте карнизную доску и доски шаговой обрешетки. Сформируйте узел карниза, включая монтаж крюков водосточной системы, капельника конденсата и карнизной планки.
Подготовьте к монтажу листы металлочерепицы, предназначенные для каждого ската в соответствии с «раскладкой» листов. Как и при монтаже прямоугольного ската, в первую очередь необходимо выровнять нижние листы по линии карниза (на рисунке приведен пример начала монтажа с левого края).
Листы металлочерепицы по косым линиям вдоль хребтов обрезайте так, чтобы расстояние между резанными листами на соседних скатах составляло 60–80 мм. Монтаж ведите снизу вверх, располагая стыки по рядам в общую линию в соответствии с раскладкой.
Монтаж на хребты коньковых планок ведите снизу вверх. Подгоните коньковые планки к образованному скатами углу. Нижнюю часть прямого конька обрежьте в соответствии с заданными линией хребта углами. В нижней части полукруглого конька смонтируйте пластмассовую или стальную заглушку хребта, предварительно подогнав ее по месту.
Следите за тем, чтобы ось коньковой планки строго соответствовала оси хребта. Ось хребта нетрудно определить для случая одинакового угла наклона соседних скатов. При разных углах наклона соседних скатов ось хребта определить сложнее. Обязательно определите ось хребта и крепите коньковые планки в строгом соответствии с осью.
Только в этом случае вы сможете красиво состыковать в верхней части хребты и конек. В большинстве случаев стык двух хребтов и конька вы красиво сделаете с применением пластмассового У-тройника. В случаях, когда У-тройник не подойдет для такого стыка, примените окрашенные самоклеящиеся ленты, применяемые обычно для устройства примыканий при работе с цементно-песчаной или керамической черепицей. При хороших жестяницких навыках вы сделаете красивые стыки хребтов и коньков из плоского листа с применением саморезов, заклепок и герметика.
Снегозадержатели
Цены на снегозадержатели
Снегозадержатель

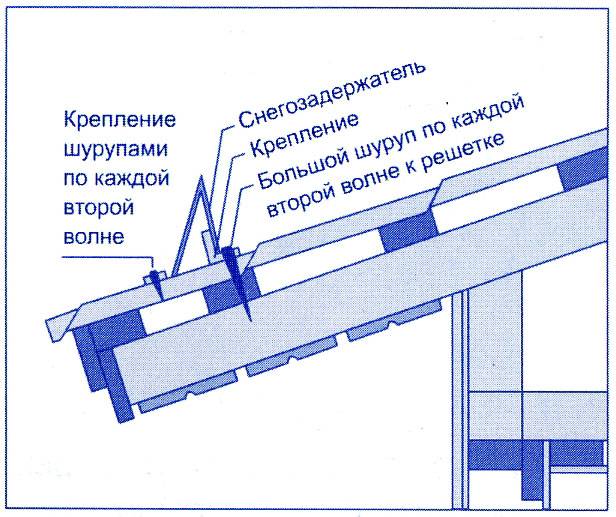

Специальные барьеры, не допускающие одновременного схождения больших масс снега, защищают систему слива от механических повреждений. Еще одна функция снегозадержателей – сделать безопасными для людей тротуары вокруг дома. В зависимости от инженерных особенностей могут быть трех видов.
Листовые уголковые
Самые простые элементы, на крыше устанавливаются в шахматном порядке. Достоинства – невысокая цена и простота монтажа. Недостатки – низкая физическая прочность. Листовые уголковые снегозадержатели фиксируются саморезами к гребням металлической черепицы. Толщина металла покрытия не превышает 0,5–,06 мм, это не может обеспечить надежности крепления. При больших усилиях снегозадержатели прогибают черепицу в местах крепления. При превышении нагрузками допустимых норм элементы могут вырываться из металлочерепицы, кровля требует немедленного ремонта. Рекомендуются к использованию на крышах, с уклоном скатов не более 30°.
Листовые уголковые снегозадержатели
Трубчатые
По всем показателям отвечают требованиям потребителей, состоят из несущих кронштейнов и двух рядов труб. Имеют высокие эксплуатационные характеристики, эффективно защищают не только сливную систему, но и прохожих. Недостаток – установка требует предварительной подготовки, что несколько усложняет монтаж кровельного покрытия. Дело в том, что несущие кронштейны трубчатых снегозадержателей крепятся только к доскам обрешетки. Это надо иметь в виду во время ее строительства, предусматривать два дополнительных ряда досок обрешетки для фиксации элементов.
Устанавливать рейки обрешетки следует по предварительно натянутой веревке, желательно во время монтажа кровли на листах обозначать места расположения обрешетки под кронштейны. Если размеры кровли превышают 5,5 м, то надо монтировать два ряда трубчатых снегозадержателей.
Трубчатые снегозадержатели
Снегозадержатель трубчатый круглый
Решетчатые
Отличительная особенность – снег задерживают не трубы, а металлические решетки. Преимущество – могут держать большие массы снега, используются на многоэтажных зданиях. Алгоритм установки такой же, как и у трубчатых.
Решетчатый снегозадержатель
Решётчатый снегозадержатель удерживает снег на крыше
Разнообразие элементов
Сегодня ассортимент доборных материалов для крыш достаточно велик. При его выборе следует учитывать конфигурацию крыши и основной материал, для ее сооружения.
В сооружении часто используют такие элементы безопасности кровли:
- Фронтовая планка;
- Конек крыши;
- Примыкания;
- Уголки и ендовы;
- Переходники;
- Отливы;
- Водосточные желоба;
- Снегозадержатели.
Фронтовую планку устанавливают на торцах крыши, его основное назначение – защита обрешетки.
Уголок кровли может иметь различную форму. Он защищает места стыка скатов.
Примыкания используют для защиты мест примыкания крыши к вертикальным поверхностям: парапетам, трубам.
Ендовы и уголки – необходимые элементы, без которых нельзя безопасно и привлекательно оформить внешние и внутренние углы крыши
Особое внимание нужно уделить монтажу ендовы, ведь внутренние углы между скатами могут подвергаться протечкам и повреждениям.. Если в обустройстве кровли присутствуют нестандартные материалы, то используют переходники
Если в обустройстве кровли присутствуют нестандартные материалы, то используют переходники.
Отливы направляют в нужный поток дождевую воду.
Водосточные желоба способствуют выведению воды.
Снегозадержатели необходимы для предотвращения схождения с поверхности крыши глыб снега.
Это не все элементы безопасности кровли, а лишь основная часть. При монтаже часто используют другие элементы, к примеру, прокладки или уплотнители. Сооружение каждой крыши имеет свои нюансы, а значит и определенный набор дополнительных материалов. Иногда для сооружения необходимо заказывать дополнительные элементы крыши по индивидуальному заказу.
Основным их назначением является защита слабых мест поверхности, которые обеспечивают надежную эксплуатацию кровли в дальнейшем.
Расчет размеров
Основным параметром, от которого нужно отталкиваться при проведении проектирования строительства и составлении чертежей, является планировка строения. От конфигурации, прочности и количества несущих стен зависит форма и угол наклона настилов.
Скат крыши — это поверхность, на которую воздействуют такие факторы:
- Ветер. Чем выше своды, тем выше давление, которые они испытывают. Сила, оказываемая потоками атмосферы, стремится опрокинуть и оторвать купол от основания.
- Снеговая нагрузка. Угол схода снега индивидуален для каждого вида материала, применяемого в частном строительстве. Также покрытия имеют разные несущие способности. При большом скоплении снега они могут деформироваться под его весом или не выдержит каркас.
- Масса рабочих, которые будут проводить ремонтные или монтажные работы. К этому добавляется инструменты, оборудование, страховочные приспособления.
- Вес кровельного покрытия, утепления и гидроизоляции. Если листовой металл оказывает незначительное давление, то изделия из глины, меди и асбестоцемента, создают довольно серьезную нагрузку.
В соответствии со строительными нормами, независимо от наклона свесы скатов должны выступать за внешние стены на расстояние не менее 40 см. Увеличивать его больше 100 см нецелесообразно, так как это приводит к возрастанию подъемной ветровой нагрузки на свесы и всю конструкцию в целом. Что касается расстояния между стропильными ногами, то для пологих скатов оно берется 60-80 см, а для крутых может увеличиваться до 120 см.

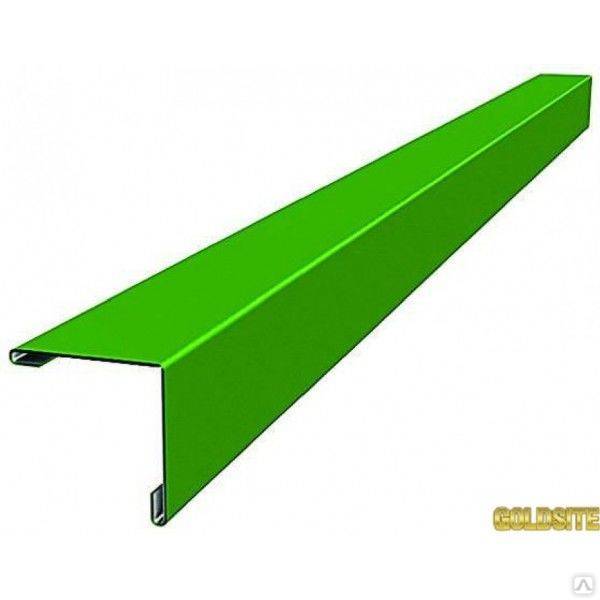

Торцевая планка: особенности установки
Торцевая планка – это своего рода декоративный и функциональный доборный элемент кровли из металлочерепицы. Его функциональное назначение сводится к защите материала от ветра и от проникновения влаги под деревянную конструкцию кровельного пирога, а также предотвращению разбалтывания крепежей. При монтаже гидроизоляции под металлочерепицу. торцевая планка устраивается поверх края гидроизоляционного материала, закрепленного к торцевой доске.
Правильное устройство торцевой планки предполагает ее расположение снизу вверх (от карниза до конька) с последующей фиксацией саморезами с промежутком в 50-60 см (читайте: «Саморезы для металлочерепицы, их особенности «). Образовавшаяся разница высот материала обеспечивает плотное прижатие планки к кровельному покрытию, тем самым устраняя источник появления шума, который возникает из-за соприкосновения полотен между собой во время порывистого ветра.
Величина нахлеста планок равняется 100 мм, при необходимости они могут быть немного подрезаны. Чтобы вода не попадала под листы металлочерепицы, торцевой планкой обязательно перекрывают гребень волны. Для этого же можно чуть-чуть отогнуть край листа покрытия вверх.
Разновидности доборных элементов
Профлист и металлическая черепица заслуженно пользуются популярностью у владельцев недвижимости. Материалы имеют отличные эксплуатационные характеристики, доступную стоимость, просты в монтаже. Качественная металлочерепица смотрится на доме ничуть не хуже керамических аналогов. Эффективность напрямую зависит от того, насколько полно и правильно подобраны комплектующие детали.
Производителями разработаны такие комплектующие для кровли из профнастила:
- Планка фронтонная. Применима для односкатных и двускатных конструкций, где с торцов дома присутствует фронтон. Уголки для крыши обеспечивают защиту ее наполнения от погодных явлений. Крепятся по краям скатов.
- Примыкания. Обеспечивают герметичность, где выполняется стыковка покрытия с вертикальными технологическими конструкциями, выступающими над плоскостями — трубы, аэраторы, окна.
- Конек. Этот уголок на крышу устанавливается наверху, где осуществляется стыковка ее скатов. Представляет собой металлический профиль треугольного или полукруглого сечения.
- Уголки и ендовы. Угловые детали, предназначенные для защиты боковых соединений скатов на вальмовых крышах. Подразделяются на внутренние и внешние модели.
- Отливы. Поверхностные элементы, которые тормозят и направляют стекающие по покрытию потоки дождевой воды. Такой уголок для кровли существенно снижает нагрузку на систему водоотведения.
- Переходники. Детали особой конструкции, предназначенные для прочного и герметичного соединения элементов конструкции, имеющие разные технологические параметры.
- Водосточные желоба. Собирают стекающую с дома воду, направляют ее в сточные трубы, а затем в дренажную систему. Защищают стены и фасад от брызг.
- Снегозадержатели. Устанавливаются на крутых крышах, где снежные массы и наледь могут при отрыве разогнаться, упасть с большой скоростью вниз, повредив имущество или ранив людей. Уголок кровельный устанавливается на серединах и нижних краях скатов.
Карнизная планка и капельник
Карнизная планка – это продольный элемент конструкции кровли, который защищает лобовую доску карниза от воздействия влаги во время ливня, а также не даёт дождю проникать под крышу. Это важная деталь, которая кроме всего прочего выполняет довольно ответственную декоративную функцию, а также направляет стекающие струи в желоба водосточной системы.
Похожую роль играет и капельник – это кровельная планка, не позволяющая дождевым и талым массам стекать на фасад. Таким образом снижается вероятность появления на стенах грибка и плесени, ощутимо портящих экстерьер и сильно сокращающих срок службы дома. Относительно установки капельника существует ряд полезных рекомендаций:
Другие дополнения
Для улучшения эксплуатационных характеристик кровли покрытой металлочерепицей применяются и другие доборные элементы. Среди них можно выделить следующие:
- Капельник. Этот доборный элемент монтируют до покрытия крыши металлочерепицей. Главная задача – это предотвратить попадание влаги на карнизную доску и направить ее в водосточную систему;
- Дымники. Доборный элемент необходим для защиты труб от попадания в них дождя и снега. Кроме того, он значительно улучшает тягу;
- Снегозадержатели для кровли из металлочерепицы. Доборный элемент не является обязательным, но его можно встретить часто. Снегозадержатель обеспечивает безопасность. Он не дает снежной массе и льду лавинно сходить со скатов кровли.
Про последний доборный элемент для крыши, покрытой металлочерепицей, стоит поговорить подробней. Снегозадержатели выпускаются разных видов:
- Точечные. Представляют собой подобие уголка. Доборный элемент крепится в шахматном порядке в нижней части ската. Подобный снегозадержатель стоит недорого, но и удерживающая способность у него ниже. Поэтому такой вариант выбирается в тех случаях, когда осадков в регионе зимой выпадает немного;
- Решетчатый. Самый «мощный» доборный элемент для металлочерепицы из этого типа. Он представляет собой решетку с мелкими ячейками. Устанавливается элемент на самом краю ската;
- Трубчатый снегозадержатель. Также способен удерживать большие объемы. Доборный элемент выполнен в виде двух или более труб, скрепленных параллельно друг другу. Монтаж элемента проводится у края ската.
Кроме этого, используются и другие изделия. Для улучшения герметизации применяются планки примыкания, для защиты стен от попадания дождевых капель используется специальный профиль и так далее. Если на крыше установлены трубы, то приобретаются фартуки. Они обеспечивают безопасный и надежный проход через кровельный пирог. Кроме того, можно приобрести и установить различные декоративные доборные элементы, которые придадут крыши из металлочерепицы более привлекательный внешний вид.
Видео по теме:
Что необходимо знать о ширине и длине листов металлочерепицы
Различают полную и полезную длину и ширину, а соответственно и площадь листов металлочерепицы. Для определения полной длины листа, надо измерить расстояние от одной кромки до другой. Точно так же меряется и полная ширина, которая зависит от ширины рулонов стального листа.
Длина может иметь величину от 40 сантиметров до 8 метров, а ширина — от 1,16 до 1,19 метра. Удобно использовать лист, соответствующий размеру крыши, но только тогда, когда он не слишком велик. А то ведь шестиметровое полотнище не так-то просто затащить наверх и монтировать, да и стены можно при этом изрядно ободрать. Так что оптимальные размеры листа металлочерепицы для крыши это — ширина — от 1,16 до 1,19 метра, а длина 4,5 метра, не больше.
Когда один лист кровельного покрытия частично накладывается на соседний лист, место их перекрывания называют нахлестом, или перехлестом. Таким образом устраняются протечки и увеличивается прочность крыши. Полная ширина и длинна минус перехлесты и будут давать полезную длину и ширину, а также площадь листа. Для металлочерепицы нахлест по ширине достаточно невелик – всего лишь от 6 до 8 сантиметров. В продольном направлении он будет немного больше – от 10 до 15 сантиметров. Откинув эти размеры можно вычислить полезную площадь листа металлочерепицы, а соответственно и рассчитать необходимое количество материала. Величина нахлестов будет зависеть от производителя металлочерепицы.
Остальные важные параметры металлической черепицы:
- Толщина листов: 0,45-0,5 миллиметра (более популярно последнее значение). При покупке лучше проверить, соответствует ли истине заявленная производителем толщина. А то бывает, что в действительности кровля оказывается тоньше, чем в паспорте материала. Тонкую кровлю и транспортировать тяжелее, и в монтаже она капризна, и нагрузки выдерживает меньшие.
- Высота профиля: 1,8-2,5 сантиметра и зависит от вида профиля. Другие размеры возможны при изготовлении металлочерепицы под заказ.
- Шаг волны профиля: 35-40 сантиметров. При необходимости также возможно заказать у производителя кровлю с другим шагом волны.
Размеры листов металлочерепицы наиболее популярных производителей
Полная длина, мм
Нахлест по длине, мм
Полезная длина, мм
Полная ширина, мм
Нахлест по ширине, мм
Полезная ширина, мм
3650; 2250; 1200; 500
3500; 2100; 1050; 350
3630; 2230; 1180; 480
3500; 2100; 1050; 350
3630; 2230; 1180; 480
3500; 2100; 1050; 350
3600; 2200; 1150; 450
3500; 2100; 1050; 350
3630; 2230; 1180; 480
3500; 2100; 1050; 350
3620; 2220; 1170; 470
3500; 2100; 1050; 350
Mera System Anna
3620; 2220; 1170; 470
3500; 2100; 1050; 350
Mera System Eva
3620; 2220; 1170; 490
3500; 2100; 1050; 300
3630; 2230; 1180; 480
3500; 2100; 1050; 350
3630; 2230; 1180; 480
3500; 2100; 1050; 350
Перечень доборных элементов для кровли

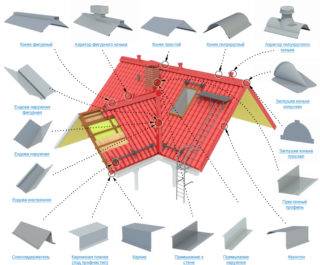

Вот некоторые доборные элементы кровли на фото:
Карниз
Карниз или свес крыши. Часть кровли, выступающая за плоскость наружной стены и нависающая над ней. Защищает стену от дождя и от нагрева солнцем и обеспечивает вентиляцию пространства под кровлей. Является завершающей или венчающей снизу частью конструкции крыши. Предназначен для отвода от стены здания потоков воды, текущей с крыши, не оборудованной водостоками.
Конек
Конек. Один из фасонных элементов кровли. Верхнее, обычно горизонтальное или наклонное ребро крыши, полученное схождением скатов. Образует наружный (выпуклый) угол, величиной более 180 град.
Коньковых элементов кровли в крыше два.
Первый – «крышка» зазора плоскостей ската кровли.
Второй – часть системы стропил каркаса крыши. Толстая доска или брус, в них упирают верхнюю часть «ноги»-стропила.
Ендовы
Ендовы. Это важнейшие конструктивные элементы крыши для ее обустройства в месте стыка двух плоскостей. Образует внутренний угол менее 180 град. Ендова является альтернативой коньку. Из доборных элементов имеют нижнюю планку ендовы и верхнюю планку ендовы.
Водостоки
Водостоки. Элементы, принимающие воду с кровли и направляющие ее в воронку водосточной трубы. Устанавливают под карнизом по периметру здания. Их относят к отделочным элементам кровли. Даже если вы не решились устанавливать водосточные желоба, то всё равно прикрепите крюки, т.к. если вы в будущем передумаете, их придётся ставить ниже и дождевая вода будет проливаться мимо.
Капельник
Капельник, водослив или карнизная планка. Элементы для отвода воды от стены в виде желоба полукруглого или прямоугольного сечения. Его закрепляют под свесом крыши. Отливы предназначены для сбора воды, стекающей с кровли и транспортирования ее в водосточные трубы и в ливневую канализацию.
Планки
Коньковая планка защищает конек от климатических факторов.
Торцевая планка, фронтонная планка, ветровая планка – детали, защищающие торцы кровли от задувания ветра, а также элементы обрешетки от попадания мусора, дождя и снега под кровлю и на торцы обрешетки.
Карнизная планка служит для защиты кровли от дождя, снега и задувания ветра.
Установка карнизной планки
Снегозадержатели
Снег, скопившийся на крыше здания, может:
- своей массой проломить крышу и чердачное перекрытие;
- соскользнуть по кровельному материалу и упасть на прохожих, на припаркованные автомобили или на тротуар и нанести ущерб;
- в оттепель образовывать сосульки, падение которых гораздо опасней сугроба, свалившегося сверху.
Поэтому снег желательно удержать на кровле, а при его таянии – направить воду в систему стока и вывести в ливнеприемники.
Существуют разные названия элементов кровли, связанные со снегозадержанием – снегоблокировщики, снегобарьеры, снегоблокирующие ограждения, снегорезы и т. д.
Их функция – полностью задержать снег, не дав ему свалиться вниз, а позволить растаять и стечь по водостокам на отмостку здания или в канализацию.
Если снега очень много, то снегорезами разделить его массу на безопасные части, которые упадут, не нанеся серьезного вреда.
Снегобарьеры бывают:
- Решетчатые – имеют вид вертикальной решетки из металлических арматурных прутьев или пластика. Крепится решетка к кронштейнам. Высота барьера от 50 – 70 до 200 – 250 мм. Иногда решетка изготавливается из листа просечного металла.
- Трубчатые – для «прутьев» решетки используют металлические трубы. Это при той же прочности конструкции снижает ее массу.
- Трубчато-решетчатые – комбинированная конструкция, в которой дырчатая решетка приваривается к металлическим трубам.
- Пластинчатые или листовые уголковые изготавливают из гибкого листового металла в форме буквы Л. Ножки буквы – это полочки, которые используются для крепления.
Высота «буквы» от 40 до 60 – 80 мм.
Элементы снегозадержания устанавливаются на самом краю кровельного покрытия вдоль карниза ската. Крепятся они к кровельному покрытию или через него к обрешетке или стропилам.
Коррозионная защита снегозадержателей обеспечивается окрашиванием стойкими красками, использованием оцинкованного металла или защищенного слоем пластика, стойкого к солнечному ультрафиолету и морозу.
Уголковый снегозадержатель (слева)
Уголковые снегозадержатели иногда ставят в шахматном порядке.
Проходные элементы
Назначение проходных элементов для кровли – пропустить трубы, в т. ч. и дымовые, через кровлю, выполненную из разных материалов – черепицы, металла, пластика, асбестоцементного или пластикового шифера, рулонных материалов и других видов.
Проходные элементы для кровли изготавливают из металла, пластика, резины, эластомера EPDM, керамики и пр.
