Как сделать Буронабивные сваи: технология с ростверком и фундамент своими руками

Утепление буронабивного фундамента с ростверком

Чтобы сохранить тепло, необходимо утеплить нижнюю часть — пространство между землей и ростверком. Если основание заглублено, утепление проводится по горизонтальной плоскости, вертикальной.

Подходит пеноплекс, другие пенопластовые плиты. Минеральная вата не рекомендуется, материал имеет очень большую степень влагопоглощения. Недостаток приводит материал в негодность. Чтобы создать гидро-, теплоизоляцию, необходимо провести ряд действий:

  1. Создать гидроизолирующий слой из битума, рулонного рубероида. Гидроизолировать необходимо боковую часть фундамента, верхнюю.
  2. Пенопластовые плиты можно закрепить клеем, дюбель-гвоздями.
  3. Чтобы заделать швы, нужна монтажная пена, жидкий пенополиуретан.
  4. Отделка внешней стороны ростверка проводится оштукатуриванием поверхности, другими отделочными материалами.

Теплоизоляция ростверка

Фундамент на сваях буронабивного вида

Что такое буронабивной фундамент? Это, по сути, определенное количество сооружений из свай. Главным его плюсом можно выделить легкость изготовления – его можно изготавливать вручную, на том месте, которое выделено под застройку. Никакими особенными процессами, закладывание фундамента не отличается, единственным серьезным моментом является бурение скважины, использующуюся часто как опалубку.

Вариантов сооружения столбов два – связать с помощью ростверка, который распределит тяжесть конструкции по всему периметру или оставить их в начальном положении.

Существует всего два способа установки буронабивных элементов, исходя из заданной технологии и проекта будущего здания:

  •  скважины не укрепляются с помощью растворов, так называемый «сухой» метод;
  •  второй вариант – применяется опалубка (постоянная или временная).

Если позволяют условия грунта, они достаточно плотные, не «плывут», бетон заливают в саму скважину. Для того, чтобы избежать нарушения плотности раствора, утечки цементного молочка, прежде чем заливать яму цементом, ее внутренние стенки укладывают специальными материалами, к примеру, плотной пленкой. Это делается для того, чтобы дополнительно обеспечить всю поверхность скважины от проседания стенок и создать гидроизоляционный слой.

Если выбрать второй вариант, с применением опалубки (она бывает пластиковая или металлическая), то временный вид убирается спустя необходимое время, когда цементный раствор полностью застыл и стал твердым

Прежде чем пользоваться подобным методом, очень важно обеспечить дополнительную гидроизоляцию сваям. Очень хорошим преимуществом в данном методе является то, что при временной опалубке реально сделать промежуток из песка между фундамент на буронабивных сваях и самой землей

Это отлично помогает против нюансов пучинистого грунта – опорные столбы конструкции не выталкиваются.

Буронабивной фундамент с ростверком создается с целью «разгрузить» конструкцию, равномерно распределить вес, улучшить показатели устойчивости. Всего существует два основных способа изготовления данного сооружения:

  •  в первом случае, обязательно оставляется зазор между конструктивными элементами и грунтом, который должен составлять около 2 см. Для чего это нужно? Ответ прост – уменьшаются негативные воздействия внешних факторов на пучинистый тип грунта, к примеру, оставив зазор, можно не боятся наводнения и затопления;
  •  углубленный метод применяется при стройке огромных и мощных домов или возможного использования нижних ярусов под подвальное помещение.

Данный фундамент ростверк с буронабивными сваями, плюсы и минусы которого помогут определится с выбором варианта основы для здания, требует особо внимания при воздвижении. Его сильные стороны:

  •  высокий уровень несущих конструкций;
  •  возможность возводить его для разных видов грунта;
  •  подземные воды и резкое повышение их уровня по окончанию постройки не помеха для строительства и дальнейшей эксплуатации;
  •  подготовительные действия участка сведены к минимуму;
  •  работы с землей очень мало.

Существует также определенное количество недостатков, которые очень важно учесть при возведении здания:

  •  практически полная невозможность строительства помещения под подвал;
  •  дорогостоящая установка свай, которая производится специальной техникой на профессиональном уровне.

Фундамент ростверк на сваях, расчет которого должен производится очень внимательно, имеет свои особенности:

  •  первым делом, проводится оценка земли;
  •  очень тщательно высчитать коэффициент тяжести, которая придется на фундамент;
  •  подсчитать необходимое количество и параметры свай для сбора конструкции.

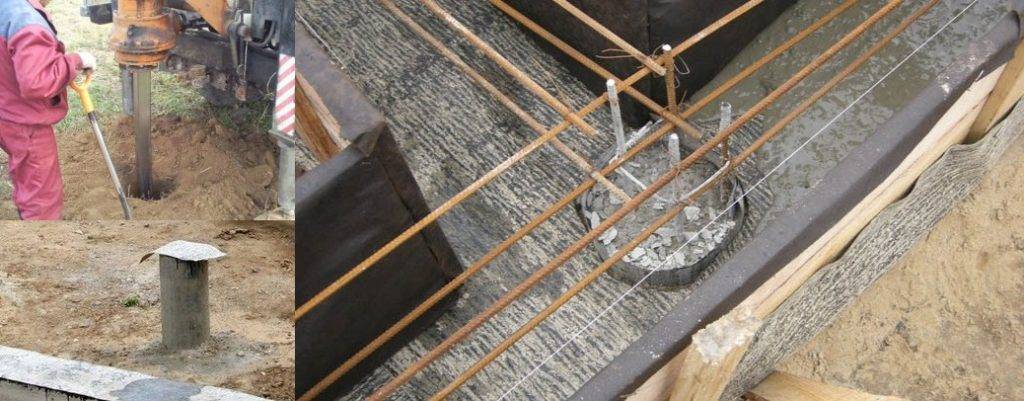

Устройство монолитной ленты

Монтаж ленточной части фундамента полностью повторяет технологию, описанную в СНиП 3.02.01-87. Алгоритм создания монолитной ленты следующий:

  1. Устройство опалубки из досок. Опалубка должна выполняться для ленты по всей высоте, в т.ч. для мелкозаглубленной части.
  2. Подсыпка траншеи гравийно-песчаной смесью слоем 10 см с последующей утрамбовкой.
  3. Укладка гидроизоляционного слоя: гидроизола, рубероида.
  4. Вязка армирующего каркаса на 4 или 6 стержней рифленой арматуры А3 сечением 10-12 мм.
  5. Соединение армокаркаса ленты с выпускной арматурой буронабивных опор.
  6. Заливка монолитной ленты бетонной смесью класса В15…17,5 с утрамбовкой каждого слоя в 20-30 см.

  7. В период затвердевания бетона осуществляется стандартный уход за ж/б изделиями.

Технология монтажа буронабивных свай: пошаговая инструкция

До начала работ тщательно изучают грунты, выполняют все важные расчеты, закупают материал, продумывают все этапы и лишь после этого приступают к сооружению буронабивного фундамента с бетонным ростверком.

Подготовка местности и разметка будущего фундамента

Сначала нужно очистить местность от мусора и всего ненужного, снять плодородный слой земли, выполнить обноску, чтобы разметка не мешала выполнению земляных работ. Обноску делают из древесины, устанавливают со стойками и перемычками по периметру сооружения на определенном расстоянии так, чтобы можно было свободно бурить скважины.

К доскам обноски крепят гвозди, к ним привязывают шнур, который обозначает оси будущего здания. Все линии должны быть строго параллельными и перпендикулярными, ровность проверяют уровнем.

Бурение скважины

Скважины бурят по разметке на глубину, высчитанную по формуле. Диаметр скважины соответствует диаметру опор. Когда бур достигает нужной глубины, его вытаскивают, из скважины удаляют рыхлую почву, трамбуют опорную часть, засыпают песчаную подушку слоем 30-50 сантиметров.

Установка обсадных труб

Обсадные трубы не позволяют сыпаться стенкам скважины, гарантируют безопасность выполнения работ. На суглинках и плотных глинистых почвах можно обойтись без труб, но если работы ведутся на болотистых участках либо все этапы реализуются своими руками, лучше устанавливать трубы. Внутри них проще создавать армирование, которое определяется несущей способностью сваи.

Обсадными трубами могут быть любые изделия нужного сечения из пластика, металла, асбоцемента. Можно приобрести специальные обсадные трубы именно для скважин. Трубы устанавливаются в подготовленные скважины строго вертикально, зазоры засыпают землей и уплотняют.

Армирование

Для создания армировочного каркаса используются рифленые прутья нужного диаметра. Технология простая: внутри опоры устанавливают 4-6 прутьев по окружности на 3-5 сантиметров меньше трубы. Прутья вяжут проволокой, крепят хомутами. Готовый армокаркас монтируется в скважину внутри трубы и заглубляется в почву (для этого длина прутьев должна на 30 сантиметров превышать длину труб).

Заливка бетонной смеси

Для заливки используют бетон прочностью минимум класса В12.5, оптимально брать В15. Для заливки в устье скважины устанавливают воронку, которая позволяет препятствовать появлению пустот. Смесь заливают медленно, слоями толщиной в 50 сантиметров, уплотняя на протяжении 10 минут. Через 5-7 дней можно начинать монтаж ростверка.

Устройство ростверка

Варианты ростверковых конструкций:

Высокий. Находится на возвышении от земли — на 15 см. Рекомендуется на склонах, возвышенностях, где участок имеет большие неровности. Соблюдение зазора между землей и ростверком необходимо для предотвращения разрушения в случае морозного пучения.

Высокий

  • Повышенный. Высота возвышения над землей — до 10 см. Способ менее затратный, но требует вложений на отделку фасадной части.
  • Заглубленный. Выкапывается ленточная траншея, с учетом высоты ростверка, монтируются сваи, переходят к заливке ленточной конструкции. Ростверк имеет свободное пространство от земли, но верхняя часть возвышается. Получается заглубленная конструкция.

Чтобы пространство между землей и бетонной основой не заполнялось, рекомендуется по периметру установить ограничители в виде прямого шифера или листового металла.

Как собрать опалубку

Первый этап — монтаж опалубки. Нужно накидать песчано-гравийную подушку, толщиной 10-20 см. Производится некрепкая бетонная стяжка, поверх укладывается гидроизолирующий слой. Сборка опалубки производится из деревянных щитов.

Обвязка производится для скрепления прутьев, свайной конструкции, образуя монолит.

Примерный план армирования

Заливка бетона

Третий этап – заливка бетоном. Необходимо утрамбовать, пройдя лопатой по бетону, разрезая. Затем, бетон необходимо прикрыть полиэтиленовой пленкой, периодически увлажняя, выдержать 28 дней.

Расчет буронабивного фундамента с ростверком

Прежде, чем начинать монтировать фундамент из буронабивных свай с ростверком, необходимо все очень тщательно просчитать. Только правильные параметры и цифры позволят добиться нужного результата и обеспечить прочность, надежность, длительный срок эксплуатации будущего здания.

Расчет буронабивных свай

В процессе расчета свай определяют такие величины: длина опор, диаметр, число и схема расположения. Диаметр обычно берут в диапазоне 15-40 сантиметров, оптимальным считается сечение в 20 сантиметров. Для более точных расчетов можно воспользоваться специальными таблицами с указанием диаметра опор и их несущей способности, актуальной для разных материалов.

Если есть значение несущей способности отдельной сваи, по формуле высчитывают расстояние между ними:

l = P/Q – тут:

  • l – оптимальное расстояние между опорами
  • Р – показатель несущей способности сваи
  • Q – нагрузка на погонный метр основания (массу здания делят на длину самого ростверка)

Так, для дома весом 50 тонн, который строится на глинистой почве на опорах сечением 20 сантиметров, нужно 27 опор (50000 килограммов / 1884 килограмма = 26.53). Также помнят о правиле: расстояние между сваями должно быть равно минимум трем их диаметрам. То есть, если берутся сваи сечением 20 сантиметров, расстояние между ними должно быть как минимум 60 сантиметров. Для плотного грунта цифру увеличивают на четверть.

Монтировать основание под дом нужно по предварительно составленной схеме, в основе которой лежит СНиП, требующий выполнения таких правил: сваи должны быть в углах здания, вдоль несущих стен и под входной группой.

Также желательно устанавливать опоры под тяжелыми элементами (печь, камин, котельная и т.д.). Глубина бурения зависит от того, на какой глубине обнаружены несущие грунты, от уровня промерзания почвы в регионе. Обычно бурят на глубину 1.5-3 метра.

Расчет монолитного ростверка

Когда создается буронабивной фундамент с ростверком, технология предполагает точный просчет самого монолитного каркаса: его высоты и ширины. Чтобы получить значение ширины, используют формулу:

В = М/L*R – тут:

  • В – ширина ленты
  • М – вес здания
  • L – показатель длины ростверка
  • R – точное значение несущей способности верхнего слоя почвы

Формулу используют и для мелкозаглубленного основания, и для ростверка нулевой высоты. Висячий ростверк считают по другой технологии, достаточно сложной – в таком случае расчеты лучше предоставить выполнить профессионалам.

Ширина ростверка обычно равняется 35-50 сантиметрам. Для коттеджа средней величины вполне будет достаточно ширины в 40 сантиметров и высоты в 30-50 сантиметров, что зависит от предполагаемого заглубления.

Расчет армирования

Когда создается фундамент, буронабивные сваи с ростверком обязательно должен объединять армированный каркас. Армируют рифлеными стальными прутами диаметром 10-12 миллиметров, вяжут гладкой вязальной проволокой сечением от 6 миллиметров.

Положение СНиП диктуют такие правила:

  • Число прутьев в продольном поясе – минимум 4 с расстоянием до 10 сантиметров
  • Шаг между поперечными перемычками в продольном поясе – до 30 сантиметров, между соединяющими вертикальными – до 40 сантиметров
  • Толщина защитного слоя бетона – минимум 5 сантиметров со всех сторон, чтобы избежать коррозии металла.

Чтобы понять, как рассчитывать количество арматуры, можно взять простой пример. Так, если создается монолитный ростверк периметром 9х7 метров, а условные габариты обвязки составляют 40х40 сантиметров, для армирования используются два продольных пояса с тремя стержнями диаметром 14 миллиметров каждый. Значение шага между прутьями равно 10 сантиметрам, пояса объединяют перемычки из прутьев диаметром 11 миллиметров с шагом в 20 сантиметров.

Выполнение расчета:

  • Определение общей длины стержней в верхнем продольном поясе: 9+9+7+7 = 32 метра (периметр ростверка), 32х3 = 96 (длина трех прутьев) 96 х 2 = 192 (длина, нужная для двух поясов).
  • Перемычки используются длиной 30 сантиметров, располагаются на расстоянии в 20 сантиметров. Для обоих поясов ростверка нужно: 2х(32/0.2) = 320 штук по 30 сантиметров = 96 метров.
  • Длина вертикальных перемычек, объединяющих оба каркаса. Длина их такая же, 30 сантиметров, для квадратного ростверка = 96 метров.

Получается, что в данном случае нужно закупать 192 метра арматуры сечением 14 миллиметров и 96 + 96 = 192 метра сечением 11 миллиметров для перемычек.

Вязальную проволоку рассчитывают так: на одно соединение тратится 40 сантиметров материала. Количество соединений равно: 4х(32/0.2) = 640 штук по 40 сантиметров = 256 метров.

Укладка бетона


Схематическое отображение составляющих элементов буронабивного основания После того как процесс бурения завершен, сооружена опалубка и каркас, можно выполнять заливку бетонной смеси. Бетон укладывается слоями с поэтапным уплотнением – штыковкой. Для этого подходит только «тяжелый» раствор. Этот термин подразумевает использование следующих «тяжелых» заполнителей:

  • кварцевый песок;
  • щебень/гравий (прочных пород).

Бетонирование каждой буронабивной сваи выполняется непрерывно. Это означает, что временной промежуток между укладкой каждого слоя не должен превышать 1 часа. Процесс полного схватывания бетона завершается по истечении 28 дней, после чего можно нагружать полученную фундаментную конструкцию.

Монтаж основания своими руками

Одно из преимуществ буронабивной технологии – возможность закладки свайного фундамента своими руками. При этом частный застройщик должен следовать установленным правилам строительства в проектировании и монтаже.

Проектирование

Согласно своду правил 24.13330, перед проектированием свайного фундамента необходимо провести исследование гидрогеологических особенностей участка, чтобы определить в конечном результате глубину расположения несущего пласта и рассчитать максимально допустимый вес, который способен вынести грунт без угрозы для целостности сооружения.

Упрощенная методика расчета буронабивного основания сводится к вычислению:

  • сборной нагрузки от всех конструкций (стен, перекрытий, облицовки, кровли, пристроек), мебели, людей, а также нагрузок от ветра и снега;
  • грузоподъемности одного силового элемента в зависимости от параметров сваи – длины, диаметра и т.д.

Пошаговая инструкция монтажа

Общий алгоритм фундаментных работ выглядит следующим образом:

  1. Подготавливают участок к строительству: убирают строительный мусор, выравнивают поверхность, снимают плодородный слой почвы.
  2. Подготовленную площадку размечают по проектной схеме с нанесением периметра сооружения и точек для бурения скважин.
  3. В установленных местах разделывают скважины на проектную глубину.
  4. Дно шурфов устилают утрамбованным слоем песка для увеличения несущей способности фундамента.
  5. Если предусмотрено технологией, расширяют пяту с помощью специальной кирки. В этом случае подложку из песка делать нет необходимости.
  6. Стенки скважин укрепляют бентонитовым раствором или обсадной трубой (пластиковой, из рубероида и т.п.).
  7. Внутрь шурфов помещают смонтированные арматурные каркасы таким образом, чтобы над поверхностью оставались торчащие пруты для связки с ростверком.
  8. Бетонируют скважины раствором, протыкая смесь арматурой для удаления пузырьков воздуха.
  9. Переходят к обвязке, строительству ростверка или монолитной плиты.

Установка ростверка

Ленточный ростверк представляет собой плитную или монолитную конструкцию, которая нижней плоскостью опирается на поверхность буронабивных опор.

Ростверк может быть заглубленным, лежать на поверхности земли или нависать над участком. Последний случай рекомендован большинством строителей, поскольку конструкция защищена от давления почвы в зимний период в результате действия сил морозного пучения.

Порядок строительства:

  • разметка участка, устройство шурфов, монтаж армокаркаса, бетонирование свай;
  • строительство опалубки для ленточного ростверка;
  • гидроизоляция внутреннего пространства опалубки гидрофобным материалом;
  • монтаж и установка армирующего каркаса для ростверка;
  • бетонирование ростверка.

Конструкция с нависающим ростверком усложняется за счет установки подпорок под нижнюю плоскость опалубки из досок, металлических профилей, кирпичей и т.д.

Установка монолитной плиты

Строительство монолитной плиты на буронабивных сваях дает значительный запас прочности фундаменту, который понадобится, если в процессе эксплуатации собственник решит достроить этаж, мансарду, усложнить кровлю и добавить прочие нагрузки на площадь основания.

Порядок монтажа:

  • разметка участка;
  • бурение скважин;
  • устройство обсадной трубы;
  • монтаж армирующего каркаса;
  • бетонирование шурфа;
  • устройство подушки из нерудных материалов под монолитную плиту;
  • строительство опалубки по периметру плиты;
  • гидроизоляция рулонным материалом;
  • монтаж армокаркаса, закладка коммуникационных линий;
  • связка арматуры буронабивных опор и будущей монолитной плиты;
  • заливка рабочего пространства раствором уход за бетоном.

На участках с низкой несущей способностью, а также при строительстве сооружений, которые оказывают неравномерные нагрузки на опорную площадь основания, оправдана закладка монолитной ребристой плиты на буронабивных опорах.

Ребра жесткости в данном случае представляют собой фрагменты мелкозаглубленной ленты под несущими стенами сооружения, которые вместе со сваями являются опорой для монолита.

Как устанавливаются буронабивные сваи

Различают три способа, которые напрямую зависят от особенностей геологических условий территории:

Сухой способ

Актуален для твердоглинистого, тугопластичного или полутвердого грунта, то есть в тех случаях, когда не требуется укреплять стенки скважины. Саму скважины пробуривают шнековой колонной или ковшовым буром. Если это требуется, нижнюю точку скважины расширяют специально предназначенными для этих целей инструментами.

Для бетонирования применяется опалубка (бетонолитные трубы), которую извлекают в процессе наполнения скважины бетоном. На последнем этапе бетонирования голову ствола формируют таким образом, чтобы зимой ее можно было утеплить.

Это важно!

Данный способ актуален для устройства свай глубиной до 30 метров. Однако, если территория характерна агрессивными или промышленными водами, этот способ не подойдет.

С использованием глинистого раствора

Данный способ актуален в случае с неустойчивым обводненным грунтом. Его основа сводится к тому, что создается гидростатическое давление раствора, а это дает возможность не использовать опалубку.

Готовят такой вид раствора непосредственно на строительной площадке с использованием бентонитовой глины, после чего его подают в скважину посредством специального шланга. После этого в скважину необходимо установить каркас и залить его бетоном.

Прочтите какие станки можно использовать для шнекового бурения

Под воздействием бетона со скважины вытисняется весь раствор, а уже после этого можно вынимать бетонолитую трубу.

Смета на устройство буронабивных свай

Буронабивной фундамент с ростверком

Устройство буронабивной подпорной стены

С обсадной трубой

Любые гидрогеологические условия дают возможность использования этого метода. Для погружения труб задействуется гидродомкрат, способ забивки или вибропогружение. Для их стыкования применяют сварку или особые замки.

Для бурения скважины может быть применен ударный или вращательный способ. Саму скважину у основания можно расширить при необходимости, для чего применяют взрывной способ.

Итак, среди положительных сторон буронабивной технологии можно выделить следующие:

  • уменьшается неравномерность осадок, что делает сооружение более надежным;
  • сокращается объем работ, связанных с подготовкой земли и бетона;
  • основанием могут использоваться малоподвижные грунты, расположенные на большой глубине;
  • среднестатистический гражданин может себе позволить подобный тип фундамента за счет его доступности;
  • одна свая, если сравнивать с забивными элементами, способна выдерживать большие нагрузки;
  • возможность установки свай большого диаметра;
  • погодные условия никак не отражаются на обустройстве фундамента;
  • требуется меньше транспорта и оборудования;
  • отсутствие динамических воздействия на почву и строения, расположенных около объекта строительства.

Это важно!

Благодаря нынешним буровым инструментам буронабивные сваи можно устанавливать почти на любом типе грунта (даже на тех почвах, где имеются твердые включения).

Винтовые или буронабивные сваи? Сравнивая эти две технологии, лучше предпочесть последний вариант, так как он дает возможность возводить сооружения на любом грунте, при этом требуется меньше затрат, а ландшафт остается нетронутым.

Установка опалубки под ростверк

В том случае, если ростверк будет заглубленным, под него одновременно с ямами под столбы выкапывается траншея. В нее насыпается слой песка не менее 10 см, а далее устанавливается опалубка. Сбивают ее из деревянных щитов. На бруски набивают доски 2.5 мм. Шляпки гвоздей при этом должны находиться изнутри конструкции. Бруски вкапывают в землю, устанавливают щиты вертикально. Закрепляют стенки опалубки подпорками с внешней стороны и распорками изнутри, устанавливая их между щитами. Для надежности фиксации в вертикальном положении можно дополнительно использовать проволочные скрутки. Для этого связывают попарно брусья щитов, расположенных напротив друг друга. После связывания в проволоку вставляют металлический прут и начинают закручивать ее, стягивая тем самым стенки опалубки

Важно сделать распорки абсолютно одинаковыми по длине, которая должна быть равна ширине ростверка

Лучший фундамент получается, если ростверк расположен над землей. При таком решении на него не будут действовать силы весеннего пучения. Опалубка в этом случае поднимается на подпорках, и в ней дополнительно устраивается дно из досок. Перед устройством приподнятой ленты следует выждать неделю после укладки бетона в ямы.

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки.  В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи.  Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай.  Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Монтаж буронабивных свай

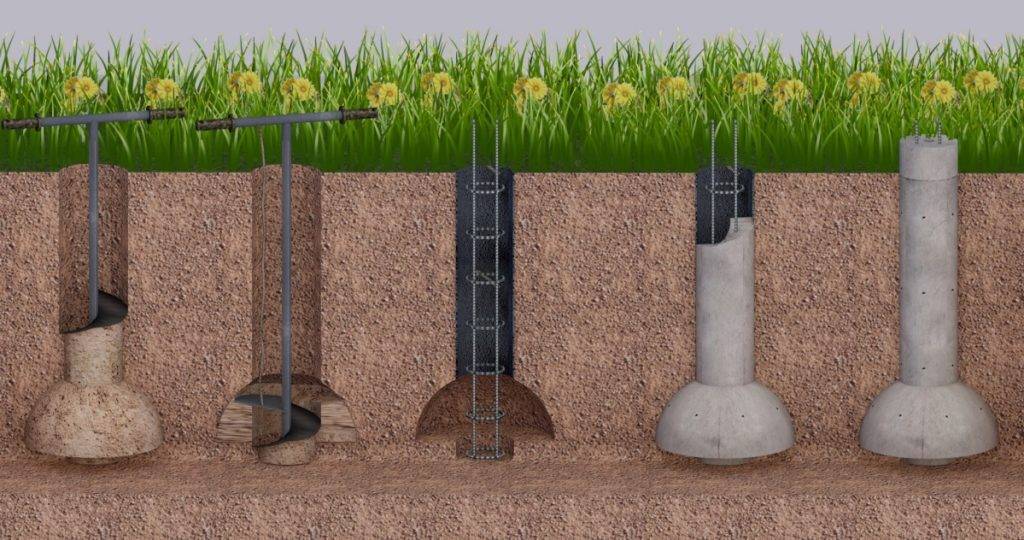

Скважины делают обычные или с расширенным основанием (для домов с несколькими этажами)

По размеченным точкам начинается бурение скважин, в которые устанавливается опалубка, если она предусмотрена. В зависимости от исполнения делаются обычные скважины или с расширением в основании. Со дна скважины необходимо удалить рыхлую землю и утрамбовать основание. После производится устройство песчаного основания. Для таких подушек подходит материал с модулем крупности выше среднего. Лучше всего использовать песок крупной фракции.

Армирование фундамента производится при помощи арматурного каркаса. Он заранее изготавливается и после устройства скважины опускается в неё. Если в конструкции отсутствует монолитный ростверк, то помимо арматурного каркаса в верхние части свай могут быть помещены металлические закладные детали. На них впоследствии можно смонтировать металлические ригели. О том, как сделать опалубку для буронабивных свай, смотрите в этом видео:

В завершении монтажа производится процесс бетонирования свай. Существует несколько видов бетонирования в зависимости от формы свай. Желательно производить этот процесс одним этапом без перерывов. Бетон необходимо тщательно вибрировать для устранения пустот.

Расчет буронабивных свай

Для расчета свайной части необходимы следующие исходные данные:

  • тип грунтов на участке, на которые будут опираться сваи;
  • вес дома, рассчитываемый путем суммирования всех материалов и нагрузок;
  • количество свайных опор.

Количество свай можно рассчитать, составив схему их расположения. Расстояние между опорами зависит от массы строения, его площади и длины несущих стен. Для расчета основания под коттедж из кирпича расстояние будет составлять 0,5-0,6 м. Для более легких строений — 0,8-1,0 м. Опорные сваи располагаются по всем углам будущего дома, на входной группе, вдоль несущих стен с выбранным шагом.

Определив необходимое количество свайных опор можно рассчитать их параметры: длину и диаметр. Длина буронабивных свай определяется как глубина залегания, которая зависит от уровня промерзания почв или залегания несущих грунтов. Информацию о глубине промерзания для своего региона можно найти в Сети. Определение глубины залегания несущих пластов определяют путем шурфирования или по данным геологических изысканий, входящих в состав проекта дома.

Диаметр буронабивных свай можно определить исходя из таблицы:

Пример расчета: объект строительства — коттедж из пеноблоков с опиранием свайной части фундамента на плотные пески. Вес дома составляет 120 тонн. Количество свайных опор по схеме — 28 штук. Определяем несущую способность для 1 буронабивной сваи: 120/28 = 4280 кг. В соответствии с таблицей для обеспечения такой несущей способности нам необходимо использовать буронабивные опоры диаметром 400 мм и площадью сечения 1256 м2.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
