Какой нужен кабель для бани термостойкий и как его монтировать

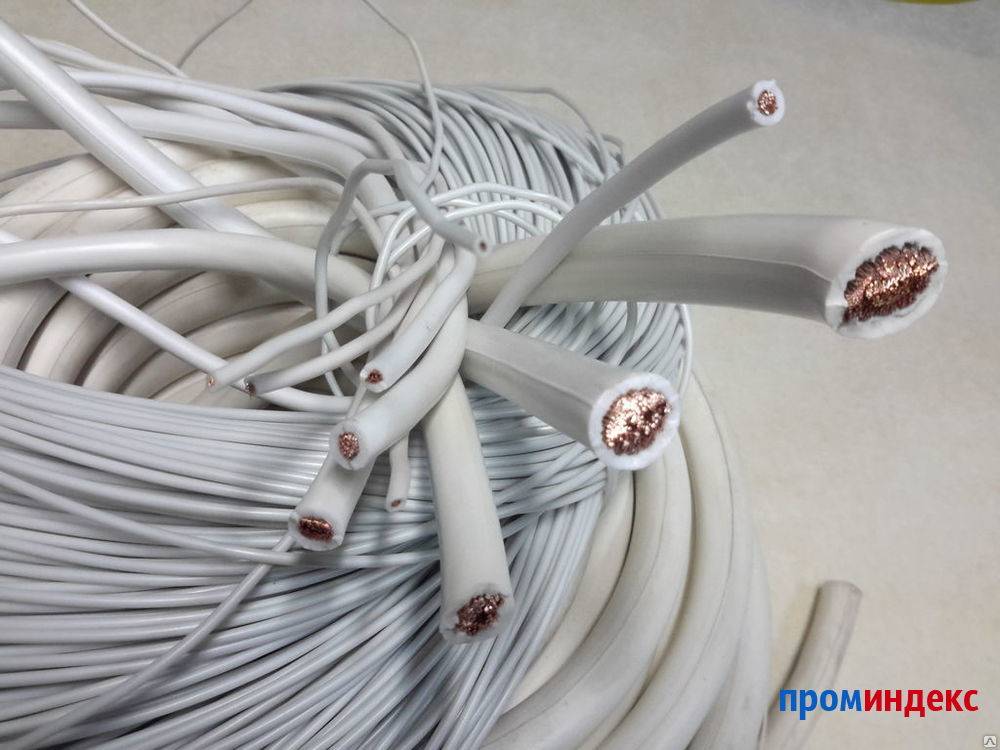

Термостойкий кабель

Выбор кабельной продукции позволяет не экспериментировать с самодельной проводкой и не рисковать лишний раз собственным здоровьем и самой постройкой бани. Тем более что 80% всех случаев пожаров в парных и банях, оборудованных электрокаменками, связаны именно с прогоранием изоляции проводки.

Специальный термостойкий кабель MMV

Достаточно дорогой тип проводки, активно применяется в промышленном производстве, для подключения электрооборудования к нагревателям и печам. Считается, что кабель способен выдержать кратковременный нагрев до температуры 500-700оС. Центральная жила изготовлена из никеля, поэтому провод не перегорит даже при контакте с открытым пламенем. Оболочка трехслойная, из слюды, стекловолокна и специальной волоконной оплетки с пропиткой.

У моделей MMV есть один существенный недостаток. Это настоящий жаростойкий кабель, но он проектировался для постоянного подключения к нагрузке. В бане или парной включение и выключение каменки происходит периодически. С каждым циклом изоляция слюдой изнашивается из-за термического расширения металла. Кроме того, невысокая гибкость потребует специальных приемов укладки в парной, а для соединения никелевой жилы с медными проводами нужны переходники и гильзы.

Термостойкая проводка ПАЛ со специальным типом изоляции

Это специальный тип кабеля, разработанный для подключения питания к печам и системам высокотемпературного нагрева. Термостойкая изоляция изготовлена из асбестовой намотки, пряжи, покрытой пленкой из фторопласта-4. Далее укладывается асбестовая пряжа и наносится кремнийорганический лак.

Один из наиболее удачных вариантов териостойкого провода для парной бани

К положительным качествам кабеля можно отнести тот факт, что он способен выдержать нагрев до 300оС в течение нескольких тысяч часов. Проводка легко переносит длительный контакт с бензином, толуолом, любыми типами полярных растворителей.

К недостаткам можно отнести слабую механическую прочность, поэтому разъемы на электрокаменке или бойлере внутри бани должны быть зафиксированы неподвижно. Способен выдержать не более 20 циклов сгибания – разгибания.

Такой тип кабеля заводят в парилку через стенку непосредственно к клеммной коробке. Идеально подойдет для бани, если провод уложен внутри стены.

Кабельная продукция ПРКС и ПРКА

Обе модели кабеля изготовлены из многожильной меди, покрытой термостойкой кремнийорганической оболочкой, выдерживающей нагрев до 250оС. Считается, что даже при длительном нагреве проводка не плавится и не выделяет токсичных газообразных продуктов разложения полимера.

Кроме того, из серии для оборудования парилки бани можно использовать термостойкий провод ПВКВ. В отличие от первых двух, кабель рассчитан на повышенное напряжение питания 660В или 1140В. Считается наиболее предпочтительным вариантом для укладки термостойкой проводки в местах с запредельно высоким уровнем влажности воздуха.

Термостойкий провод РКГМ

Классический вариант термостойкого кабеля представляет собой медную многопроволочную жилу, облицованную кремнийорганической изоляцией и оболочкой из стекловолоконной оплетки. К недостаткам провода можно отнести несколько меньший уровень предельной температуры нагрева, она не может превышать 180оС. К преимуществам термостойкого провода можно отнести высокую устойчивость к плесени и грибку.

Качественный термостойкий кабель должен быть только медным, с кремний-силиконовой изоляцией и в стекловолоконной оплетке

Отношение владельцев бани к кабелю РКГМ не всегда однозначное. Многие считают провод слишком слабым по условиям, предъявляемым к термостойким схемам. Наличие стекловолоконной оплетки также не приветствуется, так как часто «пылит» микрочастицами стекла.

На самом деле кабель РКГМ имеет очень продуманную конструкцию:

  • Оболочка из стекловолокна отлично защищает кремнийорганическую изоляцию от тепла и механических воздействий;
  • Она не впитывает влагу и сохраняет гибкость и через 10-20 лет эксплуатации.

Термостойких характеристик с потолком в 180оС вполне достаточно для парной, если правильно прокладывать и подключать проводку в бане. А самое главное — кабель не подвержен термомеханическому износу, что нередко встречается у моделей с жесткой изоляцией и лаковым покрытием.

Правила организации электроснабжения в бане.

Для того, чтобы вы были в «теме», на примере своей бани я вкратце расскажу о правилах монтажа и эксплуатации проводки и электроприборов, которые должны выполняться неукоснительно!

1. Подводку электричества в баню лучше всего делать под землёй бронированным кабелем (например, АВБбШв 3×6 — три жилы сечением 6мм²). Ввод в баню — по металлической трубе, недалеко от общего выключателя (рубильника).

Схема подключения электроприборов.

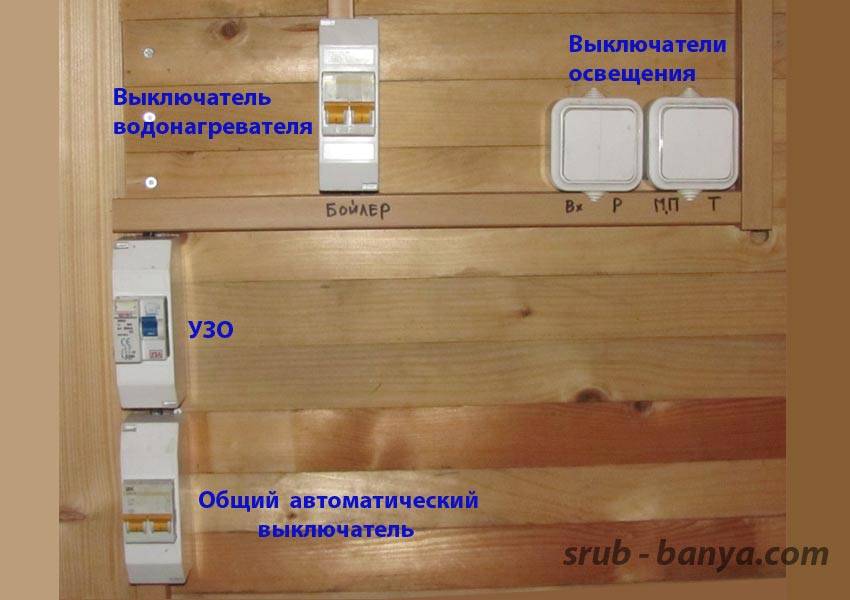

Электрические приборы во входном тамбуре.

2. Схема электрооборудования достаточно проста. Кабель, который подводит электричество в баню, подключается к общему автоматическому выключателю, который срабатывает на короткое замыкание и имеет номинал 16А или 25А.

Далее подключается устройство защитного отключения — УЗО.

Автоматический выключатель водонагревателя.

Выключатели освещения.

После УЗО — выключатели освещения и водонагревателя.

От выключателей освещения провода подводятся к каждому светильнику. В бане всего 4 светильника. Два — в комнате отдыха (можно один) и по одному в моечной и парилке.

Устройство защитного отключения — УЗО.

3. В бане установка УЗО обязательна! Ток срабатывания выбирается не более 30 миллиампер. УЗО отключит электричество, если человек попал под напряжение.

УЗО необходимо проверять на срабатывание не реже, чем один раз в месяц путём нажатия на тестовую кнопку.
Если УЗО включено, то при нажатии на тестовую кнопку оно должно сработать и отключить подачу электричества. Выключатель при этом перекинется в нижнее положение.

Для включения подачи электричества выключатель необходимо перевести в верхнее положение.

Проводка в пластиковом коробе.

Монтаж проводки. Фото 1.

Монтаж проводки. Фото 2.

Монтаж проводки. Фото 3.

Монтаж проводки. Фото 4.

4. Монтаж выполняется медным проводом (тип ВВГ, ВВГнг), который прокладывается поверх деревянных конструкций (стен, потолка) в негорючих пластиковых коробах. Монтаж электропроводки алюминиевым проводом внутри помещений в настоящее время запрещён!

Используемый провод должен иметь достаточное сечение. Так для освещения можно использовать двухжильный провод сечением каждой жилы1 — 1,5мм², для розеток необходимо использовать провод с сечением каждой жилы 2,5мм². Изоляция провода должна быть не менее чем двойная (ВВГ -провод с двойной изоляцией, NYM и ВВГ LS — провод с тройной изоляцией) и изготовлена из материалов, не поддерживающих горение (в марке провода присутствует приставка «нг». Например, ВВГнг — LS ).

При необходимости сращивания проводов, на мой взгляд, лучше всего применять пайку.

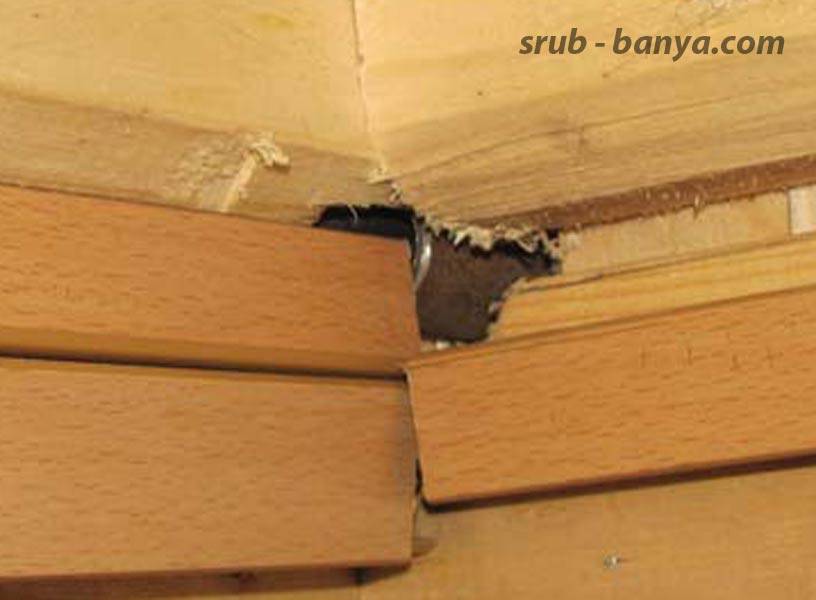

Проход проводки через перегородку — в металлической трубе.

Проход проводки через перегородку — в металлической трубе. Крышки коробов сняты.

5. При проходе через сгораемые конструкции провода должны быть уложены в металлическую трубу.

6. В парилке не должно быть открытой проводки. При проектировании желательно исключить прохождение проводки (даже закрытой) через парилку.

Запрещается прокладывать проводку над печкой.

Светильник.

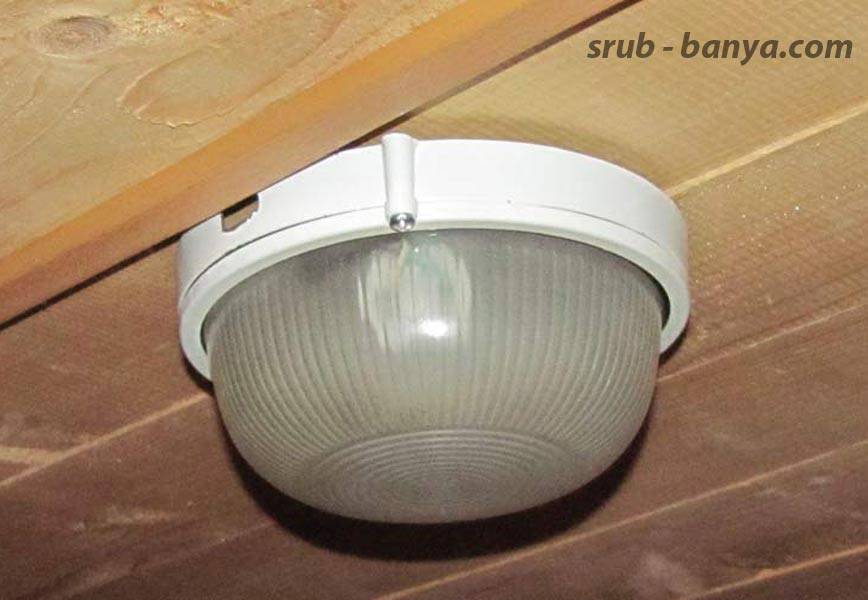

Светильник в парилке.

7. Светильники, применяемые в бане должны быть герметичными, надёжно защищёнными от влаги и высокой температуры. Класс защиты не ниже IP-44. Корпус — металлический, плафон — стеклянный. Плафон, желательно, должен быть защищён сеткой (для предотвращения разлёта осколков).

Светильник в парилке должен размещаться так, чтобы предотвратить возможность соприкосновения с веником парильщика, который находится к светильнику ближе всех.

Электрические приборы во входном тамбуре.

8. Все выключатели и защитно-предохранительные устройства находятся во входном тамбуре. Также допускается их размещение в предбаннике (комнате отдыха).

Запрещается установка выключателей в мойке и парилке.

Розетка.

9. Если вам необходимо установить розетку, то она должна быть в брызгозащищённом исполнении для наружной проводки и находиться в труднодоступном месте. Под корпус розетки подкладывается прокладка из несгораемого материала.

10. Выключатели, розетки, распаечные коробки должны быть только в брызгозащищенном исполнении, для
наружной проводки. Для предотвращения затекания конденсата внутрь приборов, ввод провода в них нужно делать снизу или, с маленькой петлёй, сбоку.

Самое главное правило: никогда не экономьте на собственной безопасности и безопасности своих близких! Неукоснительно выполняйте требования электробезопасности!

Ошибки при выборе кабеля для бани

  • Часто встречающейся ошибкой можно назвать размещение в парилке не встроенной в электронагреватель регулирующей аппаратуры. Если же такая ошибка уже допущена, то ПУЭ требует установки ограничителя, отключающего всю аппаратуру при достижении ей температуры 140°С. При этом произойдет автоматическое отключение электропечи.
  • Также серьезной ошибкой следует назвать наличие соединений, разрывов и скруток кабеля в парильной комнате или в душевой. Это очень опасно, так как наличие деформированной и нарушенной изоляции чревато возникновением короткого замыкания и большой вероятностью последующего возгорания.
  • Многие для удешевления работ и снижения затрат на материалы проводят электропитающий кабель непосредственно над печью. Такой способ проводки категорически запрещен, так как даже термостойкий кабель в это зоне будет постоянно подвержен нагреву.

Условия и особенности монтажа ПРКА

Как указывалось выше, чаще всего ПРКА применяется в экстремальных условиях, связанных с повышенной влажностью или температурой. Использование для обустройства электропроводки помещений общего назначения также имеет место, но больше сводится к открытому типу с использованием роликов и изоляторов. Такая проводка прекрасно подходит для осветительных и силовых сетей для надворных и хозяйственных помещений, гаражей, построек, находящихся на открытом воздухе (павильонов, беседок). Это связано со способностью провода сохранять работоспособность при низких температурах и стойкостью изоляционной оболочки к воздействию солнечных лучей.

Если эксплуатацию ПРКА в отопительных и нагревательных электроприборах осуществляют заводы-изготовители, то его монтаж внутри зданий, помещений, сооружений, может проводить сам пользователь при соблюдении некоторых условий и правил безопасности.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ПРОДУКЦИИ — ЗАЩИТЫ РВД

При защите РВД, трубопроводов и кабелей от механических повреждений чаще всего применяются различные виды спиральной защиты: стальные, пластиковые пружины, износостойкие текстильные защитные рукава для кабеля и рвд.

При защите РВД, трубопроводов и кабелей от химически активных веществ лучше всего использовать защитный рукав для кабеля и РВД из химически стойких технических тканей с герметичными соединениями. Для этих целей предлагаются рукава из ткани Twaron (ДТГ.90) и химстойких тканей с PTFE покрытием.

Наиболее распространенными являются защитные рукава для кабеля и РВД от воздействия высоких температур — термостойкие рукава.

Типы защищаемого оборудования: РВД (рукава высокого давления), кабели, жгуты РВД, трубопровод, провода, шланги, стропы.

Таблица 1. Технические параметры Защиты РВД

Тип конструкции изделияЗащита от:Возможность разъёмного соединенияОсобенности производства Защиты РВД, предельные значения размеров, ммСредний срок изг. партии в 100 пог.м.
Текстильный термостойкий рукавВоздействия высокой температуры, частиц раскаленных веществ.+Внутренний диаметр терморукава не менее 20 мм. По остальным параметрам ограничений нет.5 рабочих дней
Текстильная защита РВД и кабелей от истиранияИстирание, проколы, порезы и локальное перетирание+Внутренний диаметр защитного рукава не менее 20 мм. По остальным параметрам ограничений нет.5 рабочих дней
Текстильная защита РВД от хим. агрессивных веществЗащита от кислот и щелочей различной концентрации.+Внутренний диаметр защитного рукава не менее 20 мм. По остальным параметрам ограничений нет.5-10 рабочих дней
Пластиковая спиральная защитаМеханические поврежденияот 13 мм до 110 мм (в диаметре сечения)10-20 рабочих дней

* данные, приведенные в таблице, являются среднестатистическими. Для получения более подробной информации по интересующему Вас вопросу, просим связываться с нашими специалистами. Контактные данные представлены в разделе «Контакты».

НАИБОЛЕЕ ПОПУЛЯРНЫЕ ПОЗИЦИИ ЗАЩИТЫ РВД

Чаще всего у нас заказывают текстильные защитные термостойкие рукава, чехлы и кожухи с двойным слоем материала и многослойные (см. ниже). Этот выбор заказчиков обусловлен высокими показателями термостойких свойств такой Защиты РВД. Как известно, одним из наиболее лучших теплоизоляторов является воздух, а в конструкции термостойкого рукава с несколькими слоями образуется воздушная прослойка – температура наружной среды не может проникнуть внутрь рукава и повредить РВД, кабель или шланг, находящийся в защитном терморукаве.

Срок изгоотовления 100 пог. метров двойного текстильного защитного рукава составляет порядка 10 рабочих дней при средней загрузке производства.

Внутренняя проводка

Если вы всё-таки решили, что вам под силу электропроводка в бане своими руками, то возьмите на вооружение следующие правила. Прежде всего, она обязательно должна обладать устойчивостью к повышенной влажности и высоким температурам.

Преимущества открытой проводки:

  1. Вся электрическая разводка находится на виду, и в случае какого-нибудь повреждения обнаружить его будет гораздо легче.
  2. Любой повреждённый участок легко демонтируется и заменяется на новый.
  3. Открытой проводке, даже если вам кажется, что она не вписывается в общий дизайн, можно придать оригинальный ретро-вид на фарфоровых изоляторах.

Для электропроводки в бане необходимо использовать провода с двойной изоляцией. В деревянной каркасной бане под проводом надо расположить асбестовые пластины толщиною не менее 0,3 мм. В случае если произойдёт повреждение провода, такая мера предотвратит возможность возгорания деревянной поверхности.

Горизонтальные участки проводки монтируйте на расстоянии 20 см от потолка.

В предбаннике и моечной комнате проводку монтируйте под потолком в кабель-каналах, в парилке – только на роликовых изоляторах. Как вариант, можно пропустить провод из моечной в парилку сквозь стену в стальной гильзе.

Тогда на месте входа проводника должен располагаться светильник, то есть провод, выходящий из гильзы, будет сразу же заведен в осветительный аппарат.

Вся разводка в бане выполняется в металлических или гибких гофрированных трубах, либо специальных пластиковых коробах. Они выполняются из такого материала, который в случае пожара не поддерживает открытый огонь, а только плавится.

Всю разводку рекомендуется выполнять через чердак.

Очень важно! Не применяйте при выполнении разводки в бане проводники с виниловой или резиновой оплёткой. Если в бане планируется установка стиральной машины, то располагайте её только в сухом помещении и ведите отдельную питающую линию от индивидуального автомата

Также отдельная линия должна идти и для нагревательного бака

Если в бане планируется установка стиральной машины, то располагайте её только в сухом помещении и ведите отдельную питающую линию от индивидуального автомата. Также отдельная линия должна идти и для нагревательного бака.

Способы подведения

Перед тем, как планировать процесс монтажа электропроводки в бане, необходимо провести к ней силовой кабель. Для этого существует всего два способа:

  • Воздушный;
  • Подземный.

К преимуществам воздушного способа можно отнести его низкую стоимость, а также скорость монтажа. В этом случае используется кабель марки СИП 4.

Важно! Строго запрещено использовать кабель марки СИП для проведения по чердачным помещениям, поэтому для введения в помещение бани используются кабеля ВВГ или НГ.

Для того, чтобы закрепить кабель во внешней стене бани, его необходимо поместить в гофротрубу или короб из пластика. На месте ввода кабеля СИП устанавливается бокс с автоматическим выключателем.

Проводить под землей довольно затруднительно и накладно, поэтому в этом случае пользуются моделью кабеля марки ВБ6Шв. Преимуществом данного способа является защита кабеля от повреждений.

Монтировать электропроводку внутри помещения бани лучше открытым способом, поскольку он более безопасен и удобен. В этом случае линии проводки довольно просто просматриваются, а также не возникают сложности в процессе замены или ремонта.

Рассмотрим более подробно воздушный и подземный способ подведения кабеля к бане.

Воздушный способ подведения

Прокладывать кабель по воздуху более опасно, нежели под землей, поскольку в этом случае он будет постоянно подвержен испытаниям: перемены погоды, атмосферные осадки, ультрафиолет, ветер – все это неблагоприятно влияет на структуру кабеля.

В связи с этим, он должен быть достаточно прочен и обладать хорошей защитой от всех погодных капризов.

Для того, чтобы провести провод от дома до банного строения, обычно используются:

  • Кабель без изоляционного слоя;
  • Кабель СИП с изолирующим слоем.

Лучше всего остановить свой выбор на втором варианте, поскольку СИП покрыт плотным полиэтиленовым слоем, что защищает его от любых воздействий, а жила его изготовлена из алюминия. Также он довольно жесткий, благодаря чему не требует установки дополнительного каркаса.

Итак, если вы решили провести кабель к бане воздушным способом, вы должны знать несколько правил и требований к данному процессу:

  1. Расстояние от кабеля до проезжей части должно быть минимум 6 м;
  2. Расстояние от кабеля до пешеходной части должно быть не менее 3,5 м;
  3. В случае, когда кабель опускается с опоры, превышающей 25 метров, необходимо установить дополнительную опору;
  4. Минимальная высота входа провода в банной строение – 2-3 м.

В качестве проводящего кабеля при воздушном способе подведения обычно используется СИП4, название которого расшифровывается, как самонесущий изолирующий провод. СИП4 не имеет несущего троса.

Сечение алюминиевых жил кабеля СИП4 должно приравниваться 16 кв.мм. Если планируется осуществлять двухфазный ввод, то кабель должен быть двухжильным. Если же трехфазный – четырехжильным.

Чтобы провести кабель при помощи стальной трубы, необходимо следовать таким правилам:

  1. Для того, чтобы предотвратить попадание влаги в трубу, необходимо изогнуть ее верхний конец полукольцом;
  2. Нижний конец стальной трубы в обязательном порядке закрепляется под углом в 5-15 градусов, наклоненным в сторону улицы;
  3. Необходимо качественно окрасить трубу, а также проделать отверстие в самом ее низу, дабы конденсат беспрепятственно вытекал наружу;
  4. К стене труба крепится при помощи хомутов, а к крыше – при помощи стальной растяжки и болтов.

Подземный способ подведения

Наиболее надежный, но не всегда уместный способ. Как уже говорилось ранее, подземный способ подведения кабеля к бане требует довольно больших материальных затрат.

Однако именно при таком способе подведения кабель максимально защищен от повреждений и долгое время не требует замены и ремонта.

В качестве кабеля для проведения подземным способом используется ВБбШв – бронированный кабель, имеющий четыре медные жилы.

Сечение всех медных жил приравнивается 10 мм.кв. Между внутренней и наружной оболочкой находится металлическая оплетка, из-за чего ВБбШв  прочнее кабеля СИП.

В процессе проведения кабеля под землей первым делом выкапывается траншея, глубина которой варьирует от 0,7 до 1,2 м. Затем необходимо высыпать 10 см песка на дно траншеи и уже на него выкладывать кабель, который сверху также засыпается песком.

Информация. Для того, чтобы обеспечить кабелю максимальную защиту от механических воздействий, рекомендуется выложить поверх песка ряд кирпичей.

Для вертикальной укладки кабеля можно использовать трубы и уголки из металла, однако это строго запрещено при горизонтальной укладке кабеля, поскольку может привести к образованию конденсата.

Воздушный ввод

Этот вариант считается более дешёвым в плане материальных и физических затрат. Одно то, что не нужно рыть глубокую траншею, уже экономит силы, деньги и время.

Вам понадобится натянуть провод или кабель от домостроения до бани. Сразу хотелось бы предупредить, если дом расположен в одной части участка, а баня совсем в противоположном, то, скорее всего, такой вариант будет не рациональным из-за большого расстояния между ними. Провод будет подвергаться очень большим механическим нагрузкам и может разрываться под собственным весом. Не станете же вы монтировать ещё несколько дополнительных опор, это накладно и не слишком красиво для территории.

Если расстояние между домом и баней менее 20 м, то воздушный ввод вполне приемлем. В этом случае алгоритм работ будет выглядеть следующим образом:

  1. В стенах дома и бани просверлите отверстия по диаметру кабеля. В них необходимо будет вмонтировать кусок металлической трубы или специальной пластиковой гофры.
  2. Рядом с просверленными отверстиями установите кронштейны, на которых закрепите изоляторы.
  3. Между этими двумя изоляторами натяните стальной трос.
  4. К тросу при помощи пластиковых или металлических хомутов закрепите кабель. Заведите его в подготовленные отверстия. И теперь останется его подключить. В распределительном щитке, находящемся в доме, надо установить отдельный автомат для бани, к его выходящим контактам и следует подсоединить этот кабель. В банном распредщитке кабель подсоединяется к вводному общему автомату.

Как видите, электромонтаж воздушного ввода не сложный, но надо будет учесть некоторые нюансы:

  • Места, где кабель выходит из дома и входит в баню, следует герметизировать. После того, как затяните его в трубы, всё оставшееся пространство заделайте монтажной пеной либо утрамбуйте минеральной негорючей ватой.
  • Обеспечьте достаточную натяжку стального троса.

  • На пути прохождения кабеля не должно быть никаких других подсобных строений, высоких кустов или деревьев.
  • Расстояние от земли до проводника должно быть больше 3,5 м.
  • Не натягивайте кабель слишком сильно, это не струна, крепите его к стальному тросу свободно.

Самый лучший вариант – использовать для воздушного ввода провод с маркировкой СИП (самонесущий изолированный провод). У него есть некая конструктивная особенность, помимо токопроводящих алюминиевых жил под оболочкой имеется стальной трос.

Ещё одно преимущество СИП, его изоляционная оболочка делается из материалов, которые хорошо выдерживают атмосферные осадки и солнечные лучи.

Не исключён вариант, что воздушный ввод на баню будет монтироваться от магистральной линии электропередачи. Это может быть в том случае, когда банное помещение расположено поблизости такой линии и целесообразнее тянуть ввод от неё, чем от дома. Для этого потребуется специальное разрешение и проект от энергоснабжающей организации, а также установка прибора учёта электроэнергии в банном распредщитке.

Кабели для парилки и сауны

Температура в этих помещениях может достигать 90-110°C. Так как кабели с изоляцией из ПВХ имеют ограничение по максимальной температуре эксплуатации — до +70°C, при их использовании существует риск возникновения деформации в изоляции, что может привести к короткому замыканию и пожару.

Температура, °C

Влажность, %

Сухая сауна

90 — 110

5 – 10

Влажная сауна / Русская баня горячая

75 — 90

20 – 35

Паровая сауна / Классическая русская баня

45 — 65

40 – 65

Паровая баня / Турецкая баня

40 — 45

Около 100

Кабель для подключения электропечи (каменки)

Для подключения оборудования в таких помещениях, непосредственно для подключения электрических печей (каменок) необходим кабель, изоляция которого способна выдерживать нагрев до 180°C при высокой влажности. Этот кабель не будет испытывать высоких механических нагрузок.
Для этого используется линейка кабелей SiHF. Его рабочая температура варьируется от — 60о до +180оС. Его изоляция на основе силикона не теряет своих свойств даже при кратковременном нагреве до +220оС. Для особых условий существуют исполнения SiHF-C-Si и SiHF/GL-P, с экраном и дополнительной оболочкой или в оплетке, соответственно.  Таким образом можно обеспечить защиту кабельной линии от механических повреждений или обеспечить электромагнитную совместимость оборудования.


 1 – луженые медные жилы

 2 – изоляция из силиконового каучука;

 3 – внешняя оболочка из силикона.

Тип

SiHF

SiHF-C-Si

SiHF/GL-P

Материал изоляции/оболочки

Силиконовый каучук / силикон

Пределы допустимой температуры окружающей среды

от −60°C до +180°C

(кратковременно выдерживаемая температура +220°C)

Номинальное напряжение

U0/U: 300/500 В

Испытательное напряжение, переменный ток, 50 Гц

2000 В

Напряжение пробоя

не менее 5000 В

Минимальный радиус изгиба

7,5 х диаметр кабеля

5 х диаметр кабеля

5 х диаметр кабеля

Особенности

Высокая электрическая прочность даже при высоких температурах, высокая температура возгорания, в случае пожара остаётся изолирующий слой из SiO2

Оплётка из лужёной медной проволоки, покрытие 85%

Доп. внутренняя оболочка из силиконового каучука

стальная оплётка обеспечивает доп. защиту кабеля

При выборе термостойкого кабеля для каменки необходимо руководствоваться инструкцией к электроприбору, в основном, производители рекомендуют кабели: 3G1,5, 3G2,5, 3G4, 3G6, 5G2,5, 5G4 (в зависимости от мощности каменки).

Кабель для подключения освещения в парилке

Для подключения осветительных приборов в парильной зоне применяется кабель SiHF сечением 1,5 мм2. Луженые жилы кабеля SiHF отличаются высокой коррозионной устойчивостью, что в сочетании с высокой температурной стойкостью изоляции обеспечивает надежность и долговечность электропроводки.

Артикул

Число жил × сечение, мм²

Единица измерения

Внешний диаметр,мм

2×1,5

метр

7,6

3G1,5

метр

8,0

3G2,5

метр

9,7

3G4

метр

11,4

3G6

метр

13,2

5G1,5

метр

9,6

5G2,5

метр

11,6

5G4

метр

13,9

Виды термостойких проводов

Существует несколько видов термостойких проводов. Среди самых популярных выделяют:

  • Медный ПВС – многожильный кабель, покрытый поливиниловой оболочкой. Температурный максимум, при котором допускается его эксплуатация – +40 градусов. Поэтому использовать его непосредственно в парилке нельзя.
  • РКГМ – термостойкий кабель для сауны, выдерживающий запредельно высокие температуры (до 180 градусов) при стопроцентной влажности. Медные провода изолированы силиконом, а оплетка выполнена из стекловолокна.
  • ПВКВ. Оболочка кабеля содержит кремний, поэтому он с легкостью выдерживает механические нагрузки даже в условиях высокой влажности и температуры. Абсолютно не восприимчив к окислительным процессам, устойчив к воспламенению. Это отличный термостойкий провод для сауны и бани.
  • ПРКА – медный жаростойкий провод с увеличенным показателем твердости. Один из самых идеальных вариантов для парилок и сушилок. Имеет один большой минус – чувствителен к многократным изгибам.
  • ПНБС. Пригоден для использования при температуре до 150 градусов.
  • ПАЛ – асбестовый кабель, покрытый лаком. Сохраняет работоспособность при температурах до 200 градусов. В диапазоне от 200 до 300 не разрушается, но выделяет токсичные пары.
  • ПМТК – марка кабеля для сауны и бани. Это жаропрочное изделие, прекрасно подходящее для подключения мощного оборудования.
  • ПРКС. Функционально аналогичен предыдущей продукции. Гибкий, влагостойкий.

В зависимости от цели, которую необходимо достичь, специалист осуществляет свой выбор.

Выбор осветительной аппаратуры

Что касается элементов освещения, то в предбанниках и в комнатах отдыха можно устанавливать обычные светильники.

В душевых и парных комнатах нужно монтировать приборы освещения с IP-44 степенью защиты. В этих помещениях среда крайне агрессивная, постоянно присутствуют повышенная температура и влажность. Поэтому электрическая часть светильников ни при каких обстоятельствах не должна быть подвержена воздействию воды. Это требование обязательное, которое гарантирует безопасность посетителей.

Также при выборе светильников учтите тот факт, что парная – это место для расслабления, поэтому здесь не нужен яркий свет, а скорее, наоборот, тусклый и приглушённый.

В парилке должны устанавливаться термостойкие светильники, желательно, чтобы их плафон был выполнен из нержавеющей стали.

К монтажу светильников в бане также предъявляются особые требования. Независимо от того, насколько они термостойки, их нельзя располагать над печью, лучше всего установить их на противоположной стене. При расположении осветительных элементов в душевой комнате не ставьте их близко к источнику воды.

В банях лучше всего располагать осветительные элементы на стенах, а не на потолке, потому что в самом верху концентрируются пары и самая высокая температура.

Выключатели с розетками для бани выбирайте с таким же классом защиты IP-44, они обязательно должны быть с крышками.

Отечественная продукция

На российском рынке в преобладающем количестве представлена продукция отечественных производственных компаний. Термостойкие кабели для питания систем защиты от пожаров имеют специфические характеристики и обозначения.

Кабели для подсоединения узлов оповещения и контрольно-измерительных приборов обозначают сокращениями КШМ и КШСЭ.

Монтажную кабельную продукцию устройств защиты от возникновения и распространения пожаров маркируют сочетанием букв КПС. Для некоторых изделий добавляют в конце букву Э.

Блоки охранной системы снабжаются электроэнергией разновидностью продукции с обозначением. КУНРС. На промышленных предприятиях осуществляют монтаж кабелей КСБГ. Комплексы автоматической защиты от пожаров снабжаются электричеством посредством термостойких изделий группы КСБ.

Для подключения зданий любого типа в зонах с возможными климатическим и аварийным повышениями температур применяют термостойкие провода.

РГКМ и ПВВК

Популярен гибкий провод без брони РКГМ, в основе которого находится медная жила из многих проволок. Сердцевина имеет несколько защитных оболочек из разных материалов: резины, силиконового полимера, стекловолоконного наружного покрытия.

Этот термостойкий провод может эксплуатироваться при -60 ℃ и до +180 ℃. Однако, прокладывать его нужно при морозе не более 15 ℃. Провод гарантировано сохраняет термостойкие и все другие свойства в течение 8 лет.

Силиконовые провода для выводящих коммуникаций электромашин обозначаются сокращением ПВКВ. Они имеют повышенную устойчивость к многократным изгибам, перепадам давления от очень высокого до крайне низкого.

Не реагируют на действие микробов и грибков плесени, выдерживает удары, вибрационные нагрузки. Допустимый температурный максимум равен 180 ℃.

ПРКА, ПАЛ, ПНБС

Особую пропитку от гниения содержит провод ПРКА. Это термостойкое изделие сделано из меди, покрыто силиконовой защитой. Его можно прокладывать в банях, сушилках, саунах. Максимальный предел влажности окружающей среды равен 98%.

Удивительными термостойкими качествами обладает провод с маркировкой ПАЛ. Они обусловлены наличием асбестового покрытия, защищенного дополнительно слоем лака.

На продолжении 3000 часов непрерывной эксплуатации продукция выдержит температуру 300 ℃. Но допускать такую высокую температуру среды можно только в крайнем случае.

При температуре, превышающей 200 ℃, покрытия могут выделять вредные газообразные вещества. Провод не реагирует на химические вещества, включая большинство органических растворителей, устойчив к изгибам, истиранию.

Его смело можно прокладывать в банях. В таких условиях этот термостойкий провод абсолютно безвреден и надежен.

Термостойкие провода ПНБС к такой высокой температуре не приспособлены. Их максимум +150 °С. Особенность заключается еще в том, что монтаж можно проводить только статично, в неподвижных положениях.

Медные жилы в покрытиях из силиконового и фторсилоксанового материала подсоединяют к электронагревателям. Эту термостойкую продукцию так же, как и предыдущий вид, прокладывают в банях, парилках.

ПМТК, ПРКС

Для монтажа специфического оборудования (мощных электропечей, обогревателей) предназначен провод ПМТК. Он также защищен силиконовым слоем. В сердцевине находится термостойкая многопроволочная жила.

Эта продукция выдерживает 100 % влажности, температуру до + 200 °С. При необходимости может работать на морозе до -60 ℃.

Самый приспособленный для влажных помещений вид проводов – это изделия с обозначением ПРКС. Отсутствие асбеста обеспечивает безвредную эксплуатацию при +250 °С.

Термостойкий кремнийсодержащий полимер, покрывающий многожильную проводку абсолютно безвреден, обеспечивает защиту от механических нагрузок, действия агрессивных химических веществ.

Широкий ассортимент термостойких проводов, кабелей требует наличия компетентности у заказчиков. Покупатель должен с пунктуальной точностью изложить потребности предприятий или свои личные, условия будущей эксплуатации, финансовые возможности, пожелания относительно сроков выполнения заказа.

Однозначно сформулированные пожелания гарантируют каждому физическому или юридическому лицу приобретение качественной продукции.

https://youtube.com/watch?v=4P-mWUXZ0tk

С этим читают

Установка осветительной системы

Также, когда жаростойкий провод для сауны уложен, можно приступить к монтажу осветительных приборов. Недопустимо использование стандартных светильников и лампочек все по той же причине, что и с энергокабелем

Повышенная важность и температура приведут к скорому выходу из строя данных элементов.

Используемые светильники должны быть герметичны, чтобы влага и пар при попадании не повышали риск замыкания и, как следствие, возгорания. Также при неравномерном прогревании светильника, если пар попадет под плафон, он может лопнуть, что может привести к травмам посетителей (прочитайте: «Какие светильники для сауны и бани наиболее практичны и безопасны»).

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
