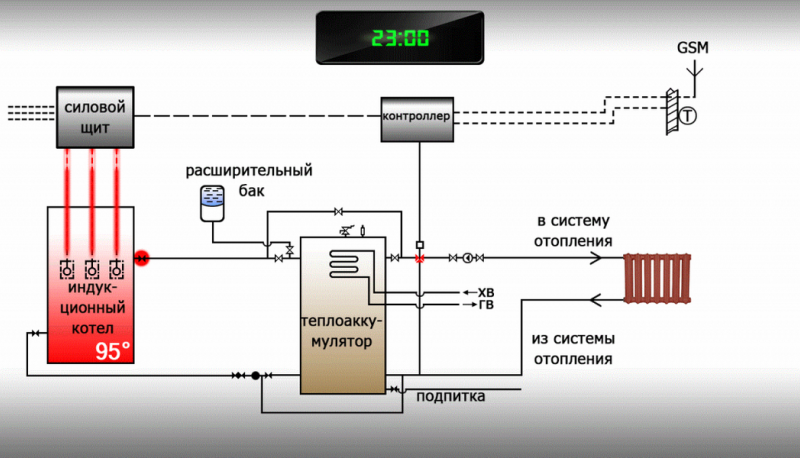

Индукционный котел отопления своими руками: схема отопления индукционным котлом для частного дома

Котел отопления из индукционной плитки

Но тем, кто хочет сделать индукционный котел, совсем необязательно собирать нагреватель самостоятельно. Все что нужно — купить индукционную бытовую плитку. Стоит она от 50$ и выше. Дальше идут варианты:

Если есть металлический или чугунный радиатор (алюминиевые не подходят) можно просто прислонить плитку к радиатору и включить ее. Радиатор начинает греться, распространяя тепло по помещению. В комнате 20 м 2 работала плитка, выставленная на 0,8 кВт. При -20 о С в комнате было +25 о С. Это не самый эффективный способ, но довольно неплохой. И проверить его работу проще простого. Особенной тем, у кого плитка есть.

Нельзя сказать, что это котел, но отапливает комнату хорошо, а электричества «тянет» мало

Второй простой вариант. Сварить «котел» из металла. Просто емкость для воды. Подавать с одной стороны холодную воду, с другой забирать нагретую, поставить циркуляционный насос. К одной из стенок прислонить все ту же плитку, которая и будет греть воду в емкости. Это работает. В доказательство — видео, расположенное ниже.

Такой вариант котла из индукционной плитки может сделать действительно любой

Только еще раз обращаем внимание. Чтобы жидкость или поверхность нагревалась, металл должен магнититься. Хорошая нержавейка (немагнитная) или алюминий не подходят: в них токи Фуко не распространяются

Кроме того, что и делать ничего почти не нужно, такой вариант хорош тем, что на плитке есть система контроля и безопасности, которая в случае перегрева отключит устройство

Хорошая нержавейка (немагнитная) или алюминий не подходят: в них токи Фуко не распространяются. Кроме того, что и делать ничего почти не нужно, такой вариант хорош тем, что на плитке есть система контроля и безопасности, которая в случае перегрева отключит устройство.

И еще одна модель котла на плитке. Тут другой подход, но идея та же.

Из представленных трех вариантов самодельных индукционных котлов отопления два — это не совсем котлы (или совсем не котлы — как посмотреть). Но при этом отапливать с их помощью помещения можно. Способы с индукционной плиткой проверяется элементарно, особенно это просто для тех, у кого такая плитка имеется. Для повышения теплоотдачи в варианте плитка + радиатор можно устроить обдув вентилятором (если нужно). Но насколько это работает нужно проверять на собственном опыте.

Сборка котла отопления на электродах

Устройства данного типа стали активно использоваться лишь в последние 10-15 лет. Это более технологичные приспособления, по сравнению с ТЭНовыми.

Конструкция

В электронных электрических котлах жидкость играет роль нагревательного элемента. Собранный своими руками электрический котел данного типа представляет собой корпус из металла, внутри которого расположен изолированный стальной электрод.

На корпус подается 0, а на электрод — фаза. Во время подачи напряжения начинается колебание ионов воды с частотой в 50 герц. При этом жидкость постепенно нагревается. Благодаря такому свойству подобные котлы еще называют ионными.

Размеры электродных котлов невелики. Их можно сделать из трубы сечением до 320 мм и длиной до 60 см. Однако электрокотел для отопления дома своими руками можно сделать и намного меньше.

Преимущества:

  • небольшие размеры, благодаря которым ионный котел можно разместить даже в небольшой квартире;
  • отсутствие, так называемого, «сухого хода», что гарантирует исправность котла, поскольку без жидкости внутри он не будет работать;
  • устойчивость к перепадам напряжения;
  • высокая скорость нагрева и остывания, что означает легкость регулировки;
  • экономичность в потреблении электроэнергии по сравнению с приборами на ТЭНах.

Среди недостатков таких котлов можно назвать следующие моменты:

важным условием эффективного функционирования электродного котла является уровень теплопроводности и качество теплоносителя;
прибор необходимо надежно заземлить, поскольку велик риск поражения электрическим током;
важно исключить возможность попадания внутрь системы воздуха, иначе, электроды придут в негодность из-за коррозии.

Монтаж и правила эксплуатации

Если правильно сделать индукционный котёл, он будет служить на протяжении долгих лет, однако следует соблюдать правила эксплуатации и качественно выполнить монтаж оборудования. В процессе проведения работ следует помнить о таких нюансах:

  • Дополнительно нужно установить мотор для принудительной циркуляции теплоносителя. Система отопления должна быть закрытой. Только в таких условиях можно использовать самодельные индукционные агрегаты.
  • Индукционные котлы, которые были изготовлены в домашних условиях, могут безопасно обслуживать отопительную систему, где разводка сделана из пластиковых труб.
  • При монтаже котла следует выдерживать расстояние от прибора до стен, потолка и пола, чтобы избежать возможных неприятностей в процессе эксплуатации.
  • Чтобы из системы имел возможность выходить лишний воздух, следует установить подрывной клапан на патрубок.

Изготовление вихревого котла требует гораздо больше времени, усилий, знаний и материалов, зато обогревать помещения он будет более эффективно, потребляя при этом малое количество электроэнергии.

Изготовленный своими руками индукционный котёл прослужит на протяжении четверти века, если обеспечить ему необходимые для эффективного функционирования условия. Сделать его просто, а производительность мало в чём уступает покупному оборудованию, поэтому такие приборы считаются одним из лучших вариантов для обслуживания отопительных систем.

Индукционный самодельный котел отопления

Осталось рассмотреть индукционное отопление электрическим котлом. Как сделать индукционный котел, если вы не физик-электрик? Будет сложно, ведь нужно собрать не только конструкцию самого аппарата, а и электронную схему, что уже значительно сложнее. Без глубоких познаний в физике и навыков работы с электрическими схемами не обойтись. Да и не стоит оно того, ведь есть несколько более простых способов сделать электрокотел своими руками, которые мы рассмотрели выше.

Оправданным изготовление индукционного котла может быть только в том случае, если у вас уже есть индукционный нагревательный элемент. В этом качестве идеально подходит индукционная варочная поверхность. Суть проста, как дважды два. Нужно сделать любой резервуар, который будет выступать в качестве теплообменника, и поставить его на индукционную варочную поверхность. Либо же каким-нибудь другим способом обеспечить контакт плиты с теплообменником в вертикальном или горизонтальном положении. Включаете плиту, она греет резервуар, а тот, в свою очередь, отдает тепло воде. Устанавливаете датчик температуры на теплоноситель, который будет включать и выключать варочную поверхность.

Летом, когда отопление не работает, варочную поверхность можно использовать по прямому назначению – готовить на ней пищу. Её легко переносить с места на место, поэтому удобно использовать такой метод нагрева теплоносителя на даче. Если у вас есть машина, то индукционную варочную поверхность можно забирать с собой даже в отопительный период, ведь случаи краж на дачах нередки. К тому же в таком контуре спокойно можно использовать антифриз.

Индукционный котел отопления своими руками

Электричество удобнее в том плане, что для установки такого водонагревателя не потребуется согласование с разрешительными организациями, составления и утверждения проекта. Но многих отпугивают высокие тарифы. Значит, необходимо останавливать свой выбор на электрических котлах, отличающихся повышенной эффективностью и экономичностью работы. К таким, безусловно, можно отнести агрегаты индукционного принципа действия. Они по праву создали довольно высокую конкуренцию газовым приборам отопления.

Но сам по себе индукционный котел – весьма недешевой «удовольствие». Потому многих домашних умельцев интересует вопрос – можно ли изготовить индукционный котел отопления своими руками. Оказывается, да, это выполнимая задача, но требующая определённого мастерства и знаний, особенно в области электротехники.

Сразу оговоримся о следующем. Автор этих срок не является сторонником «самоделок» в области электрической техники, работающей с напряжениями, опасными для жизни. Поэтому данную публикацию следует рассматривать, как обзор возможных вариантов, но не как пошаговое руководство к действию. Следует очень трезво взвесить свои силы, знания и возможности, прежде чем приступать к выполнению такой задачи.

Принцип работы устройства

Если сравнивать индукционный котел с классическими обогревательными аппаратами, становится очевидно, что он расходует электроэнергию гораздо бережнее и эффективнее. При современных ценах на коммунальные услуги такое устройство является отличным способом сэкономить без ущерба комфорту.

Огромным преимуществом индукционного котла отопления является его абсолютная экологичность и безвредность для здоровья людей и животных. Во время работы он не выделяет токсичных веществ или сильных излучений (не сильнее, чем обычная кухонная микроволновка), поэтому подобные модели активно используются сторонниками эко-жизни.

Самая простая конструкция индукционного котла представляет собой электрический преобразователь, состоящий из двух частей:

  1. Первичная обмотка находится внутри и направлена на преобразование электроэнергии в вихревые токи. Она отправляет получившееся вихревое поле к вторичной внешней части.
  2. Вторичная обмотка служит нагревательным элементом и корпусом индуктора одновременно. Она принимает электромагнитное поле от внутренней обмотки и передает ее теплоносителю. В качестве теплоносителя может быть вода, антифриз, масло или любая другая электропроводящая среда.

Также в составе конструкции присутствуют патрубки, которые вводят холодный теплоноситель и отводят его после нагревания. Соответственно, для одного индукционного котла нужно два патрубка. Если вы вознамерились сделать такое устройство своими руками, то «холодный» патрубок нужно устанавливать на вводный участок магистрали, а «горячий» — в подающую точку водопровода.

Внешняя обмотка, как мы уже сказали, является одновременно и корпусом индуктора. Но помимо нее имеется также сердечник с двойной стенкой, электроизоляция и слой утеплителя. Основное отличие промышленных и бытовых котлов отопления заключается в устройстве корпуса. В промышленных моделях он оснащен цилиндрической обмоткой, в бытовых – тороидальной из медного провода, намотанного на трубы из ферромагнитной стали с толщиной стенок больше 10 мм. Такая конструкция позволяет значительно снизить массу самого устройства, сделать его более компактным и одновременно повысить производительность. Из-за отсутствия теплопотерь теплоноситель получает практически 100% энергии.

Устройство индукционного котла:

  1. Вода или масло подается в нагревающую часть через «холодный» патрубок.
  2. Электрический ток идет к внутренней обмотке.
  3. Образуется напряжение, возбуждающее вихревые токи.
  4. Эти токи идут к внешней обмотке и прогревают сердечник.
  5. Из-за быстрого нагрева сердечника очень скоро прогревается весь участок, а полученное тепло воздействует на теплоноситель.
  6. Разогретый теплоноситель идет по «горячему» патрубку и обогревает помещение.

Поскольку отвод горячего теплоносителя осуществляется непрерывно, индукционный котел просто не может перегреться. В этом отношении он является полностью безопасным. Еще одним немаловажным достоинством считается отсутствие нагревательных поверхностей у такого прибора, которые очень «любят» ломаться или об них можно обжечься. Разъемные соединения здесь не используются, а потому исключена возможность протечек. Накипи в котле также не образуется, потому что он постоянно вибрирует. Вибрирует не значит шумит – индукционный котел совершенно бесшумный, и его можно устанавливать в любом помещении.

Подытожит тему эффективности и простоты работы индукционного котла видеоролик ниже:

Особенности вихревого индукционного котла

С принципом работы индукционного отопительного прибора мы уже знакомы. Существует его разновидность: вихревой индукционный котел или ВИН, действующий несколько иначе.

Отличительные черты ВИН

Как и индукционный аналог, он работает от высокочастотного напряжения, поэтому обязательно оборудуется инвертором. Особенность ВИН устройства заключается в том, что вторичная обмотка у него отсутствует.

Ее роль выполняют все металлические детали прибора. Их обязательно изготавливают  из материалов, которые проявляют ферромагнитные свойства. Таким образом, когда на первичную обмотку устройства поступает ток, резко возрастает напряженность электромагнитного поля.

Оно в свою очередь генерирует ток, сила которого стремительно увеличивается. Вихревые токи провоцируют перемагничивание, в результате которого все ферромагнитные поверхности очень быстро, почти мгновенно, разогреваются.

Вихревые устройства достаточно компактны, но за счет использования металла, их вес велик. Это дает дополнительное преимущество, поскольку все массивные элементы корпуса принимают участие в теплообмене. Таким образом КПД агрегата приближается к 100%.

Эту особенность устройства нужно учитывать, если принято решение самостоятельно изготовить котел ВИН. Он может быть выполнен только из металла, пластик использоваться не должен.

Основное отличие вихревого индукционного котла заключается в том, что его корпус выступает в роли вторичной обмотки. Поэтому его всегда изготавливают из металла

Как собрать вихревое индукционное устройство?

Как мы уже знаем, такой котел отличается от своего индукционного аналога, однако, изготовить его самостоятельно так же несложно. Правда, теперь понадобятся навыки сварочных работ, ведь устройство должно быть собрано только из металлических деталей.

Для работы понадобится:

  • Два одинаковых по длине отрезка металлической толстостенной трубы. Их диаметры должны быть разными, так, чтобы одну деталь можно было поместить в другую.
  • Обмоточная (эмалированная) проволока из меди.
  • Трехфазный инвертор, можно от сварочного аппарата, но максимально мощный.
  • Кожух для теплоизоляции котла.

Теперь можно приступать к работе. Начинаем с изготовления корпуса будущего котла. Берем трубу большего диаметра и вставляем внутрь вторую деталь. Их нужно вварить одну в другую так, чтобы между стенками элементов осталось некоторое расстояние.

Получившаяся деталь в разрезе будет напоминать баранку. В качестве основания и крышки корпуса используется стальной лист толщиной не менее 5 мм.

В результате получаем полый бак цилиндрической формы. Теперь нужно врезать в его стенки патрубки под трубы подачи холодной и отводе горячей жидкости. Конфигурация патрубка и его диаметр зависят от труб отопительной системы, возможно, дополнительно понадобятся переходники.

После этого можно приступать к намотке проволоки. Она аккуратно, под достаточным натяжением наматывается на корпус котла.

Принципиальная схема самодельного индукционного котла вихревого типа

Собственно, нагревательным элементом будет служить намотанная проволока, поэтому корпус прибора желательно закрыть теплоизоляционным кожухом. Так удастся сохранить максимум тепла и, соответственно, увеличить КПД устройства и сделать его безопасным.

Теперь нужно врезать котел в отопительную систему. Для этого теплоноситель сливается, отрезается нужный по длине участок трубы и на его место вваривается прибор.

Осталось только запитать отопительный прибор и не забыть подключить к нему инвертор. Устройство готово к эксплуатации. Но прежде, чем провести испытания, нужно заполнить магистраль теплоносителем.

Вы не знаете, какой теплоноситель выбрать для заполнения контура? Рекомендуем ознакомиться с характеристиками различных теплоносителей и рекомендациями по выбору оптимального типа жидкости для отопительного контура.

Только после закачки теплоносителя в систему проводить пробный пуск.

Сначала нужно запустить прибор на минимальной мощности и внимательно отследить качество сварных швов. Если все в порядке, мощность увеличиваем до максимума.

На нашем сайте есть еще одна инструкция по изготовлению индукционного прибора, который можно использовать для подогрева теплоносителя в системе отопления. Чтобы ознакомиться с процессом сборки индукционного нагревателя, переходите по этой ссылке.

Устройство индукционного котла отопления

«Индукционник» состоит из сердечника, тороидальной обмотки, генератора высоких частот и вспомогательных элементов. Первый выполняет роль теплообменника: нагреваясь он отдает тепло воде или другой жидкости, протекающей через отопитель. Силовой провод расположен вокруг сердечника таким образом, что вихревые токи, возникающие в металле, вызывают его нагрев. Изготавливают элемент из медного проводника большого сечения.

Обмотку подключают к генератору высокочастотных импульсов, за счет которого получают ток заданной частоты. Управляет процессом электронный блок, который отслеживает степень нагрева и может, в случае нештатной ситуации, аварийно отключить прибор. Закрыт отопитель теплоизоляционным материалом и внешней декоративной оболочкой. Корпус защищает оператора от получения ожогов и электротравм при возможном повреждении изоляции.

Преимущества и недостатки

  • Накипь не образуется.
  • Нет гари, копоти, не требуется место для запаса топлива.
  • Не нужен дымоход.
  • Долгий срок эксплуатации без потерь характеристик.
  • Прибор при солидной мощности обладает скромными размерами.
  • Быстрее нагревает теплоноситель, чем другие электрические аналоги.

При том, что на деталях котла накипь не образуется, его всё же советуют раз в два года перебирать, чтобы осмотреть и провести ТО.

Минусы:

  • Счета за электроэнергию будут немалыми.
  • Стоимость самого котла больше, чем тэнового (хотя, самодельный обойдётся дешевле).
  • Спорная экологичность.

Человеку, использующему электричество для отопления, может казаться, что он не наносит вреда атмосфере. Но чтобы выработать электроэнергию, нужно было где-то далеко на электростанции сжечь уголь, построить плотину или расщепить атом.

Сборка нагревателя с ТЭН

Чтобы изготовить самодельный электрический котел отопления с трубчатым электронагревателем понадобится следующий комплект материалов:

  • стальной лист толщиной больше 2 мм;
  • отрезок стальной трубы (длина и диаметр зависят от производительности агрегата);
  • трехфазные ТЭНы (не рекомендуется применять нагреватели со встроенным реле, поскольку они быстро изнашиваются).

Сначала из стального листа необходимо вырезать будущее дно котла. Размеры дна должны соответствовать диаметру трубы. Затем из того же металла требуется сделать фланец – кольцо, чей внутренний диаметр равен наружному или внутреннему диаметру трубы, в зависимости от того, каким способом деталь планируется закрепить на корпусе. Ширина кольца обычно составляет 30 мм.

Далее из стального листа изготавливают крышку с диаметром, соответствующим внешнему диаметру фланца. Крышка и фланец соединяются при помощи 6 болтов, в местах монтажа креплений заранее проделываются отверстия. Еще несколько отверстий просверливается в крышке — их размер должен соответствовать размерам запланированных к установке ТЭНов.

Приваривание элементов

Первым к корпусу котла нужно приварить дно, следующим – фланец. Крышку монтируют только после того, как на ней будут прочно зафиксированы трубчатые нагреватели. Между ТЭНами и крышкой вставляется уплотняющая прокладка из материала, устойчивого к воздействию воды.

Между крышкой и фланцем располагается еще одна прокладка, выполненная из автомобильной камеры. Эта прокладка должна быть точной копией фланца, в том числе в ней надо сделать отверстия под болты.

Монтаж патрубков

До того, как закрыть котел крышкой, в его корпус монтируют патрубки для подключения труб системы отопления, предварительно вырезав подходящие отверстия

Важно, чтобы на концах патрубков имелась резьба: это требуется для установки входных кранов, которые позволят перекрывать циркуляцию теплоносителя в контуре, если электрический котел потребуется отремонтировать. Труба для отвода горячей жидкости располагается в верхней части агрегата, желательно встроить ее прямо в крышку

Охлажденный теплоноситель подается по трубе снизу.

Когда патрубки монтированы, котел полностью собирают и подключают к сети. Иногда его конструкция может меняться: например, на фланец монтируют не только крышку, но и дно. Устройство является универсальным, и его получится легко приспособить к техническим параметрам системы отопления дома.

Электромонтажные работы

Во время электромонтажных работ контакты всех ТЭНов котла соединяются с колодкой, к ней же подключается нулевой провод. Иногда нагревательные элементы сразу же замыкают на этот провод без использования колодки.

К контакту каждого нагревателя подключают фазный провод, пропущенный через автомат защиты. Сечение кабеля выбирают на основе нагрузки, создаваемой всеми включенными ТЭНами одновременно.

Все провода должны быть изолированы, особое внимание нужно уделить тому, чтобы их оголенные части не соприкасались с металлической крышкой котла

Самодельные электрические котлы отопления

Обладая навыками работы с металлом, имея необходимый материал и инструмент легче всего изготовить самодельные электрокотлы – электродные или ТЭНовые. Если в качестве преобразователя электроэнергии применен ТЭН, то нужно изготовить или подобрать корпус из стали, в которые он будет установлен. Все остальные комплектующие – регуляторы, датчики, термостат, насос и расширительный бак приобретаются отдельно в специализированных магазинах. Электрические котлы можно использовать в закрытых или открытых системах отопления.

Что нужно и как сделать электрокотел отопления своими руками 220в эффективным и надежным?

Нужна емкость из стали, в которую помещаются один или несколько ТЭНов в соответствии с чертежами или эскизами на создаваемое изделие. Еще на этапе проекта на котлы отопления своими руками чертежи должны предусматривать возможность оперативной и легкой замены сгоревшего ТЭНа. Например, корпус можно изготовить из стальной трубы диаметром 220 мм с длиной корпуса около 0,5 м. К торцам трубы привариваются фланцы с патрубками подачи и «обратки» и посадочными местами, в которые устанавливаются ТЭНы. Циркуляционный насос, расширительный бак и датчик давления присоединяются к обратке.

Особенности электропитания электрических котлов

ТЭНы потребляют значительную мощность, обычно более 3 кВт. Поэтому для электрических котлов нужно создать отдельную линию электропитания. Для агрегатов мощностью до 6 кВт применяется однофазная сеть, а при больших значениях мощности необходима трехфазная сеть. Если снабдить самодельный котел отопления ТЭНом с терморегулятором и подключить его через защиту УЗО, то это идеальный вариант. При установке обычных ТЭНов термостат приобретается и устанавливается отдельно.

Электродные котлы отопления

Котлы этого типа подкупают чрезвычайной простотой. Он представляет собой емкость, в которой установлен электрод, вторым электродом служит корпус котла. В емкость вварены два патрубка – подачи и обратки, через которые электродный котел присоединяется к отопительной системе. КПД электродных котлов близок, как и у других типов электрокотлов, к 100% и его реальная величина – 98%. Известный электродный котел «Скорпион» объект жарких дискуссий. Мнения чрезвычайно разнообразные, от чрезмерного восхищения до полного отрицания применения для контуров отопления.

Считается, что электродные котлы были спроектированы для отопления подводных лодок. И действительно, изготовление котлов отопления требует минимума материалов, морская вода с растворенными солями – отличный теплоноситель, а корпус подводной лодки, с которым соединена система отопления, является идеальным заземлением. На первый взгляд – это отличный контур отопления, но можно ли его применить для отопления жилищ и как сделать электрокотел отопления своими руками, повторив устройство котла «Скорпион»?

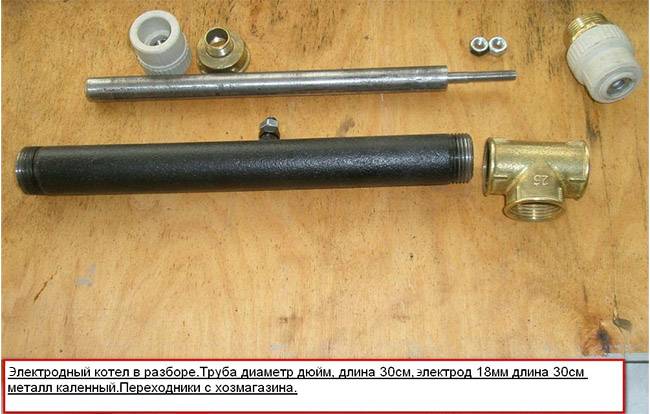

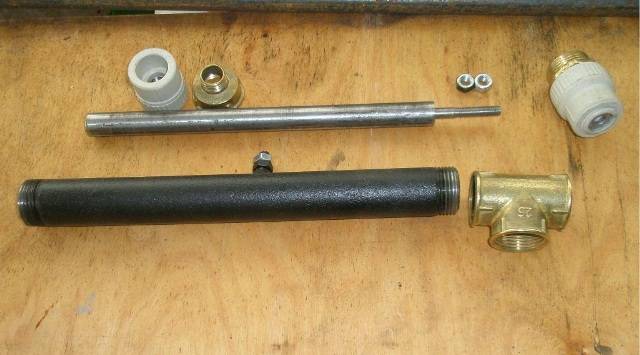

Электродный котел Скорпион

В электродных котлах теплоноситель нагревает ток, проходящий между двумя электродами котла. Если в систему залить дистиллированную воду, то электродный котел работать не будет. В продаже имеется специальный солевой раствор для электродных котлов с удельной проводимостью порядка 150 ом/см. Конструкция агрегата настолько проста, что сделать электрокотел Скорпион своими руками, при наличии необходимых навыков, довольно просто.

К этой трубе привариваются два патрубка для подключения к системе отопления. Внутри прибора находится изолированный от корпуса электрод. Корпус котла играет роль второго электрода, к нему подключается нулевой провод и защитное заземление.

Недостатки электродных котлов

Основной недостаток электродных котлов – необходимость применения солевых растворов, которые неблагоприятно сказываются на батареях и трубопроводах отопления. Система отопления в течение нескольких лет может потребовать полной замены радиаторов, особенно алюминиевых (более подробную информацию о которых вы прочитаете здесь), и трубопроводов. Циркуляционные насосы, которые рассчитаны на работу с антифризом или чистой водой подвергаются большой опасности. Второй огромный недостаток – электродные котлы требуют идеального защитного заземления корпуса, иначе они представляют огромную опасность поражения электротоком. В зарубежных странах продавать и устанавливать подобное оборудование запрещено!

Простой вариант

Самый простой котел можно собрать в домашних условиях, обладая навыками работы со сварочным аппаратом, а также болгаркой. Перед тем как сделать котел, необходимо подготовить металлическую квадратную трубу размером 50×50 мм с толщиной стенок 2 мм. Процесс изготовления, вы можете увидеть в разделе Видео.

Размеры трубы и форма трубы могут отличаться, только толщина стенок не должна быть маленькой.

  • При помощи болгарки необходимо разрезать профильную трубу на отрезки, длиной в 50 см. Их понадобится 5‒6 штук (все будет зависеть от ширины используемой индукционной плитки).
  • Дополнительно нужно заготовить два элемента длиной в 25 или 30 см (все зависит от того, сколько секций было выбрано).
  • Части по 50 см свариваются между собой. Все они должны располагаться вертикально. Вначале их можно зафиксировать прихватками, а дальше хорошо проварить все стыки.
  • У двух дополнительных заготовок нужно срезать одну сторону, чтобы получился П-образный профиль.
  • К готовому модулю из 5 элементов на нижнюю и верхнюю часть наваривается два отрезка с одной удаленной стенкой. Их цель — объединить все отдельные секции в контур.
  • Далее необходимо герметично заварить образовавшиеся отверстия по бокам.
  • Выполняется врезка входящего и отводящего патрубка. Они должны быть расположены по диагонали, один снизу, другой сверху. Можно использовать трубу в ¾». К ним подваривается два отвода с резьбами для того, чтобы потом было легче монтировать в готовую систему отопления.
  • Все швы после сварки зачищаются при помощи болгарки. Готовая конструкция обезжиривается и покрывается краской.
  • Аппарат монтируется в установленный контур. Снизу подводится обратный ток теплоносителя, сверху – отходящая труба.
  • В роли нагревательного элемента выступает обычная индукционная плита. Приобретать плиту необходимо с возможностью регулировки силы тока и температуры.
  • Она располагается за котлом впритык к его задней стенке.
  • Вода, проходя через эту конструкцию, успевает прогреваться. В системе обязательно должен быть расширительный бачок, а также насос принудительной циркуляции.

Этот же вариант можно сделать и в горизонтальном исполнении. Для этого нам понадобится профильная труба 20×25 см. Два ее торца завариваются при помощи металлических заглушек, чтобы получился замкнутый сосуд. В верхней стенке прорезается два отверстия, в одно монтируется клапан сброса воздуха, в другое – труба, по которой вода будет уходить в систему. Сбоку врезается патрубок обратки.

Немного теории

Сделать это устройство под силу каждому

Многие знают, что существуют индукционные кухонные плиты, но не многие знают о принципе их работы. А это очень просто – специальная катушка плиты вырабатывает магнитные поля определенной частоты, которые при воздействии с металлом, возбуждают в нём электрические вихри.

Последние в свою очередь за счёт сопротивления металла его нагревают. Так происходит нагрев кухонной посуды: кастрюль и сковород. Главное условие в этом процессе – металл с магнитными свойствами, — например, нержавейка, чугун и железо, а вот алюминий и другие цветные металлы нагреваться не будут.

Как сделать своими руками?

Инструкция по монтажу электродного котла своими руками достаточно проста и включает в себя детали, исключающие возможность поломки, отсюда и длительность в эксплуатации. Самодельное устройство будет значительно ниже в цене, чем его заводские аналоги и, по отзывам пользователей, ничем не хуже справляться со своей основной задачей.

Схема действий по сборке электродного котла состоит из следующих этапов:

1. Создание чертежей будущей системы с указанием всех деталей, а также количества контуров. В электродном оборудовании допускаются как двухконтурные, так и одноконтурные вариации.

2. Установка и надежное заземление котла согласно произведенному на свет чертежу. Сборка включает в себя минимальные сварочные работы и широкий простор для модификации с помощью подручных средств. Обязательным условием является изоляция электрода от внутренних стенок устройства. Не стоит также собирать оборудование из разных материалов для предупреждения образования «гальванической пары» и последующего роста накипи. Корпус готового изделия допускается покрыть термостойкой эмалью.

3. Подвод и настройка циркуляции воды в силу повышения ее температуры.

4. Подбор и применение подходящих материалов и радиаторов, положительно взаимодействующих с теплоносителем. Хорошо, если приборы состоят из биметаллов или первичного алюминия – наиболее безвредные, с меньшим количеством примесей, не оказывающие негативного влияния на электрокотел.

5. По необходимости установка автоматического оборудования для управления системой.

При сборке особое внимание стоит уделить герметичности сварных швов. Для тестирования нужно провести очистку от шлаков, натереть мыльной пеной, набрать в аппарат воды и в рабочем состоянии нагнетать избыточное давление при помощи компрессора

При некачественном соединении на линии сварки будут появляться пузырьки.

Особенности эксплуатации

Инструкция по подключению электродного котла достаточно строго определяет правила безопасности, обязательные для исполнения. В противном случае существует риск поражения электрическим током, вывода из строя всей установки. Поэтому заводские устройства рекомендуется монтировать под руководством профессионалов.

Схемы подсоединения электродного котла разнятся для проточного нагрева воды или же для отопительной конструкции. Существует несколько способов подключения электродов в действующую систему:

  • наравне с другими отопительными котлами;
  • однофазно;
  • для трехфазного котла;
  • подключение блоков регулировки и автоматического контроля.

Основной нюанс подсоединения заключается в следующем: выход у электродного котла и труба стояка должны быть одного и того же диаметра, без каких-либо сужающих переходников. Так же, как и в случае без принудительной циркуляции, но дополнительно строго соблюдаются углы наклона водопровода в 5-8°. Самодельные котлы, как правило, имеют ориентировочную мощность не выше 4 кВт, что соответствует силе тока в цепи в 18 А. Для настройки оборудования используют бытовой амперметр. Систему подключают к питанию для предварительного прогрева воды. Параллельно готовится рабочий раствор соды пропорцией 1:10.

Контролируя показания амперметра, в теплоноситель постепенно вводится содовый раствор шприцем или через расширительный бак. Манипуляции прекращаются, когда значение прибора окажется на уровне 16-17 А. В противном случае, при превышении допустимой концентрации может произойти выброс пара с разрывом трубопровода.

Допустимый расход теплоносителя – 8 л на 1 кВт мощности. При несоблюдении этого параметра значительно возрастает потребление электроэнергии. Для увеличения КПД системы отопления рекомендуется проводить подготовку жидкости либо покупать специальный состав у производителя. Иногда вполне пригодна дистиллированная вода или с добавлением обычной поваренной соли. Дело в том, что электроды подвержены наслоению накипи при использовании обычной жесткой воды из-под крана. Отсюда существует риск снижения номинальной мощности.

Потребность в дополнительной установке блока управления объясняется повышением эффективности работы прибора, особенно в случае, когда нужно объединить сразу несколько устройств в одну цепь. Необходимо помнить, что при нагревании воды электродами, происходит химическая реакция с выделением некоторого количества газа в процессе. Поэтому периодически следует спускать воздух, чтобы избежать завоздушивания системы с ее последующей поломкой. Для этого в верхней точке электродного оборудования монтируется клапан-воздушник и манометр.

Дата: 17 мая 2016

Внутренне устройство

Конструктивно индукционный электрический котел отопления представляет собой трансформатор, заключенный в сварную металлическую оболочку. Под кожухом находится теплоизолирующий слой. Катушка располагается в отдельном отсеке, герметично заизолированном от рабочего пространства. Такое размещение безопасно, потому что полностью исключает контакт с теплоносителем. Сердечник состоит из тонких стальных трубок с тороидальной обмоткой.

Обратите внимание, что котел отопления из индукционной плитки не имеет нагревательных элементов, чем принципиально отличается от традиционных теплогенераторов, оснащенных ТЭНами. Его конструктивные особенности обеспечивают бесперебойную высокоэффективную работу отопительной системы в течение очень длительного периода времени
