Где установить выключатели света в квартире или частном доме? Обзор мест

Дополнительные модули, которые просто удобные

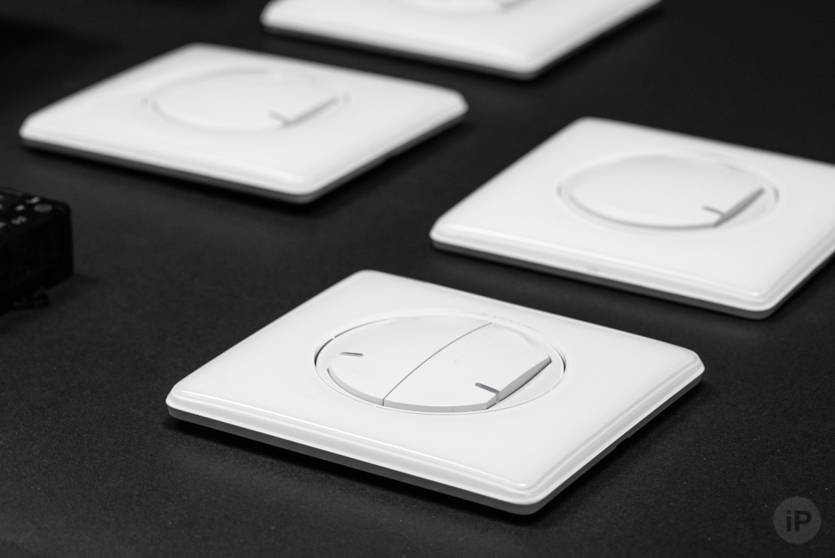

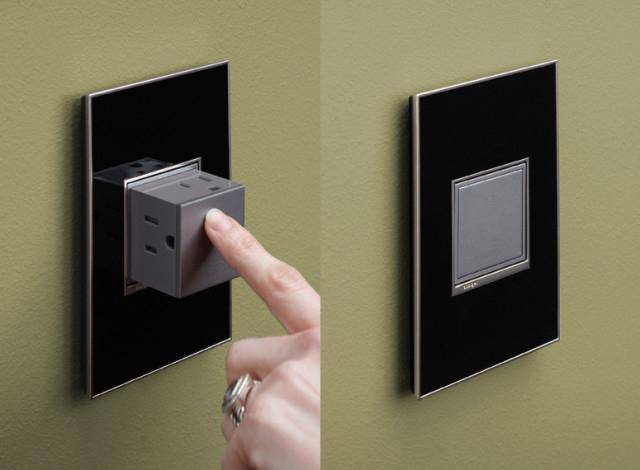

Помимо стандартных «собери сам» устройств в Legrand решили продавать комплекты и более локальную технику для подключения.

Как и основные, абсолютно все дополнительные модули синхронизируются с главным шлюзом и смартфоном.

Пакет управления электроприборами состоит из розетки и беспроводного выключателя. Последний можно поместить в любом месте и тем самым не заниматься проводкой лишнего электричества в стенах.

Пакет управления освещением включает два беспроводных выключателя и микромодуль, который подключается к люстре. Как и в случае выше, этот набор помогает сэкономить силы, время и деньги на проводке внутри стен.

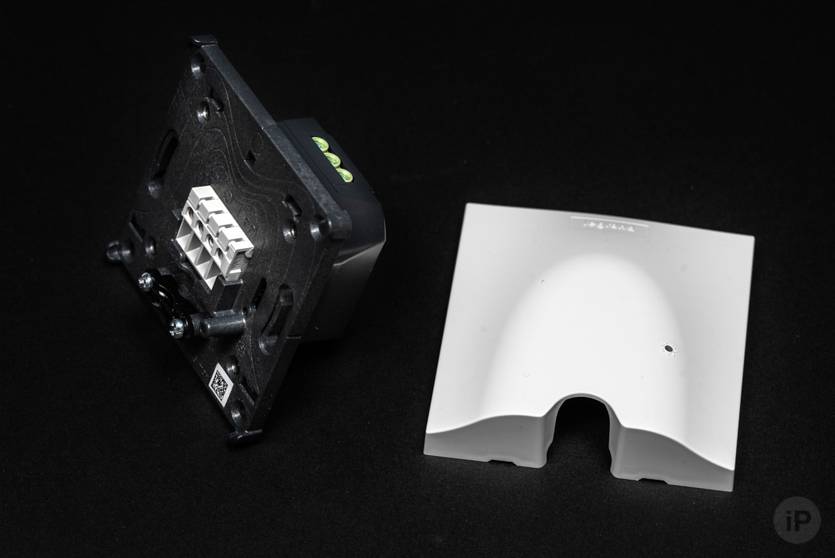

Модуль для вывода кабеля обогревателя или другого электроприбора

Умный вывод кабеля позволяет подключать обогреватели, духовые шкафы и другие бытовые приборы, которым нужно терморегулирование. Такое устройство умеет измерять уровень потребляемой мощности, а в приложении ему можно установить лимит на подачу энергии.

Модуль измерения электроэнергии нужен для того, чтобы полностью отслеживать её расход во всей квартире или доме. Это позволит отследить общее потребление и лучше понять, в какие месяцы сколько тратится.

Это только несколько из сопутствующих устройств, а вообще все модули для разных нужд в 5 типах дизайна найдёте по этой ссылке.

Выключатель отключает ноль, а не фазу

Вторая частая ошибка – подключение через выключатель не
фазного проводника, а нулевого.

Одноклавишник, равно как и другие виды выключателей
света, всегда должен разрывать именно фазу. Делается это для вашей же
безопасности, чтобы при замене лампочки в патроне или ремонте люстры, вас не
ударило током.

При этом обратите внимание, что даже если вы изначально
все сделали правильно, прежде чем лезть к контактам светильника после
отключения света, всегда проверяйте отсутствие напряжения индикаторной
отверткой

Дело в том, по истечении времени, фаза с нолем могут
поменяться местами. Даже без вашего участия. Как такое возможно, спросите вы?

Элементарно. Безграмотный электрик управляющей компании при замене вашего однофазного счетчика мог перепутать провода и посадить нулевую жилу на клемму “1”, а фазную на клемму “3”. Либо случайно поменять местами провода с клемм “2” и “4”.

В итоге в квартире во всех распредкоробках фаза с нолем
автоматически поменяются местами. И выключатель света, который первоначально
был подключен верно, начнет разрывать нулевой провод.

Поэтому правило “отключил – проверь отсутствие напряжения”
– залог вашей безопасности.

Лучшие китайские производители автоматических выключателей

EKF

Рейтинг: 4.8

Мы отметили производителя в рейтинге ввиду наличия в ассортименте выключателей с изоляцией, выдерживающей 690 В против 660 В у конкурентов. Если произойдет высокий скачок напряжения, то они лучше переживут его. Побеждает этот доступный товар и по количеству электрических циклов отключения: 10000 против 6000.

Достоинства

• автоматические устройства соответствуют ГОСТ Р 51327.1-2010;
• есть модульные и дифференциальные автоматы;
• защищают от сверхтоков;
• производитель обещает гарантию до 5 лет.

Недостатки

• небольшой выбор по номиналу среди маленьких значений;
• может периодически самопроизвольно отключаться;
• иногда сложно запустить после отключения (тумблер возвращается в выключенное положение).

CHINT

Рейтинг: 4.6

Товары компании Chint — это «чистый Китай», не пытающийся замаскироваться под другие страны. Но производитель ведет выпуск изделий на заводе и предоставляет широкий выбор автоматических выключателей, что было бы невозможно при «кустарном» производстве. Модульные устройства поделены на серии NB1, DZ47, DZ158, NBH8. К линейке NB1 дополнительно выпускаются аксессуары. Все устройства рассчитаны на переменный ток до 400 В. Автоматы выполняются в узком корпусе с защитой IP20.

Наши эксперты оценили и добавили производителя в рейтинг как выпускающего самую дешевую электропродукцию. Все мастера и обычные пользователи в отзывах соглашаются, что это самый доступный вариант. При этом Chint — является «промышленным Китаем», а не самопальной продукцией, и товары сопровождаются сертификатами качества.

Достоинства

• все виды характеристик срабатывания (В, С, D);
• варианты модульных моделей с полюсами 1-4;
• номинальный ток с шагом 1 А в диапазоне 1-6 А;
• возможность установки аварийных контактов.

Недостатки

• низкая износостойкость электромагнитной части — 4000 циклов;
• диапазон рабочих температур от -20 до +40 (у других до +50º С);
• для проводов сечением не более 25 мм2;
• неудобный рычаг тумблера (скользкий и узкий).

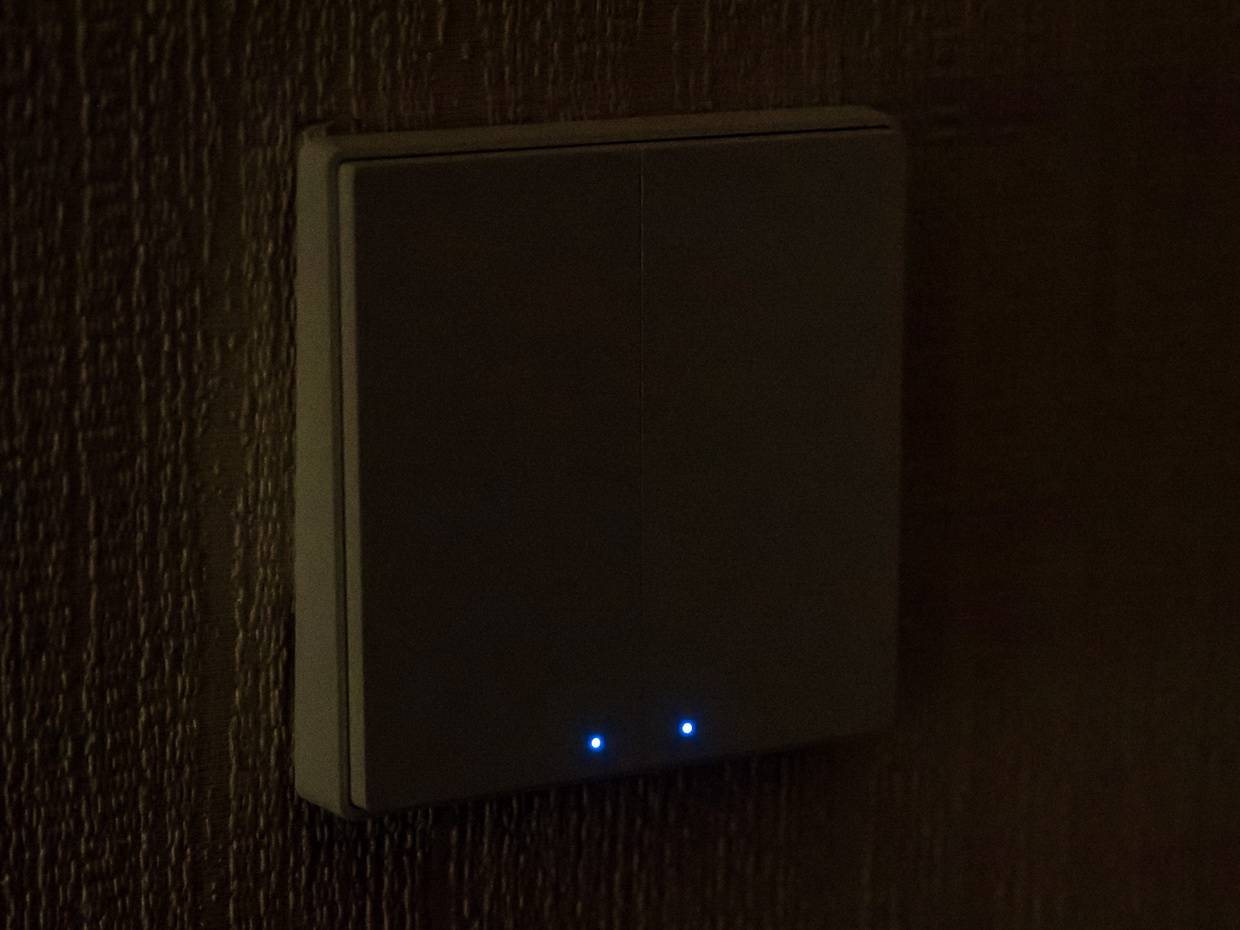

Настенные выключатели Aqara H1

Рекомендую брать двухклавишный. Дальше узнаете, почему

Проводные варианты предполагают стандартный стеновой монтаж в российские (европейские) круглые подрозетники, которые используются почти во всех квартирах и частных домах на территории России и стран СНГ.

Модули состоят из 2 частей. Первая представляет собой реле в пластиковом корпусе на металлической установочной планке. Вторая — блок клавиш, собственно выключатель, на пластиковом основании.

Конструкция добротная, люксовая электротехника

В конструкции используется именно кнопка с одинарным нажатием, а не переключатель: физическое размыкание происходит в реле.

Варианты на 1 и 2 клавиши отличаются только числом подключаемых светильников, то есть числом выходов и соответствующих им клавиш. Вход (контакт L) всегда один.

Одноклавишный стоит приобретать только ради привычки

Блок кнопок соединен с ним 8-контактным цифровым разъемом.

Именно поэтому на рынок ещё не вышла модификация с подключением нейтрали — подобная схема в России не распространена. Так же, как и реле с нейтралью, её не установить в устаревшую линию проводки светильников и люстр.

Благодаря модульной конструкции кнопки можно «отвязать» от реле: тогда управление светом будет работать только с помощью смартфона, а клавиши станут пультом для запуска сценариев или автоматизаций. Для той же цели можно использовать беспроводную кнопку, другие беспроводные выключатели или голосовые помощники.

Контакты тонкие, колодка массивная. Устанавливать нужно аккуратно, без перекосов

Реле получает питание от сети 220В, к которой подключается. Таким образом, проводная модификация практически не требует вмешательства после установки.

Установил, настроил — используй и ничего не меняй.

Двух или трехжильный кабель?

Далее сверху от распаечной коробки до места установки
выключателя спускаете второй кабель. Для одноклавишника он должен быть
двухжильным ВВГнг-Ls 2*1.5мм2.

При этом многие опытные электрики все же рекомендуют
изначально закладывать в штробу трехжильный. Хотя для простого выключателя
света третья жила и не нужна (она останется незадействованной), однако в
будущем, вы легко сможете заменить одноклавишный выключатель на двухклавишный
или проходной.

Заново штробить стены и срывать обои уже не потребуется.

С двухжильным проводом подключить более “сложные” выключатели уже не получится. Там схемы будут совершенно иными.

То же самое относится и к ванной комнате. Если в процессе ремонта заложить на одноклавишник трехжилку, то впоследствии его также можно будет поменять, а от второй клавиши запитать вытяжной вентилятор.

Кабель с обоих сторон зачищается, а его жилы
подписываются как L и L1.

L – приходящая фаза

L1 – эта же фаза, но уже уходящая на светильник

Установка выключателей

Одно из основных правил в установке любого типа выключателя, освещения или автоматического — он всегда ставится на фазовый провод. Казалось бы, какая разница — ведь, если установить выключатель на нолевой проводник, все равно цепь окажется разомкнутой и свет погаснет. Разница есть. Допустим, выключатель установлен на нолевой проводник. Лампочка в светильнике перегорела, и ее понадобилось заменить. Первый ваш шаг — щелкнуть выключателем, разъединяя цепь, и спокойно вывинчивать неисправную лампочку в полной уверенности, что тока в цепи нет (лампочка-то не горит).

Однако при разорванной цепи на ноле напряжение в фазовом проводе никуда не делось. Случайно прикоснувшись к фазовому контакту в патроне, человек моментально становится свежеиспеченным нолем, то есть его бьет током. Если произошел контакт ТПЖ с корпусом светильника в результате поломки, то прикосновение к такому прибору может стать последним. Для аналогии можно привести пример с водопроводной трубой: перекрыв кран, горе-водопроводчик начинает сверлить трубу до крана, а не после. В результате этого из трубы ударит фонтан воды, хотя из крана не выльется ни капли.

К выключателю всегда подходит один провод, который замыкается и размыкается внутри выключателя. Со стороны кажется, что провода два. Объяснить это просто — фазовый проводник образует петлю, которая опускается или поднимается к выключателю. На вершине петля режется и концы разъединенного провода соединяются с контактами выключателя. Теперь, щелкнув клавишей, можно соединить и разъединить цепь.

Жил становится 3, если выключатель двухклавишный. По одному проводнику подходит ток, а по двум — выходит. Одной клавишей разрывается одна линия, в то время как вторая работает. Соответственно, у трехклавишного выключателя будет 4 жилы — 1 на вход и 3 на выход. Для примера можно показать, как происходит монтаж проводов в люстре с несколькими лампочками. Итак допустим, в светильнике 5 лампочек. Требуется установить двухклавишный выключатель, чтобы при нажатии одной клавиши загорались 3 лампочки, при нажатии второй — 2.

Практически в каждой люстре в чаше есть колодка, через которую соединяются провода. В эту колодку с одной стороны вставляется фазовый провод, с другого конца — кабель, который разветвляется на 3 — по числу подключаемых патронов. Точно так же подключается и второй фазовый проводник, только он разветвляется на 2 провода. Нолевой провод 1, и он, присоединяясь ко второму контакту патрона, объединяется в выходящий проводник.

Интеграция в «умный дом» за пару минут

Все выключатели Aqara серии H1 EU как с нейтралью, так и без неё подключаются по ZigBee 3.0. Соответственно, потребуется одна из новых версий хаба: ночник M1s, камера G2H или пульт управления M2. Устройства для китайского рынка не подойдут.

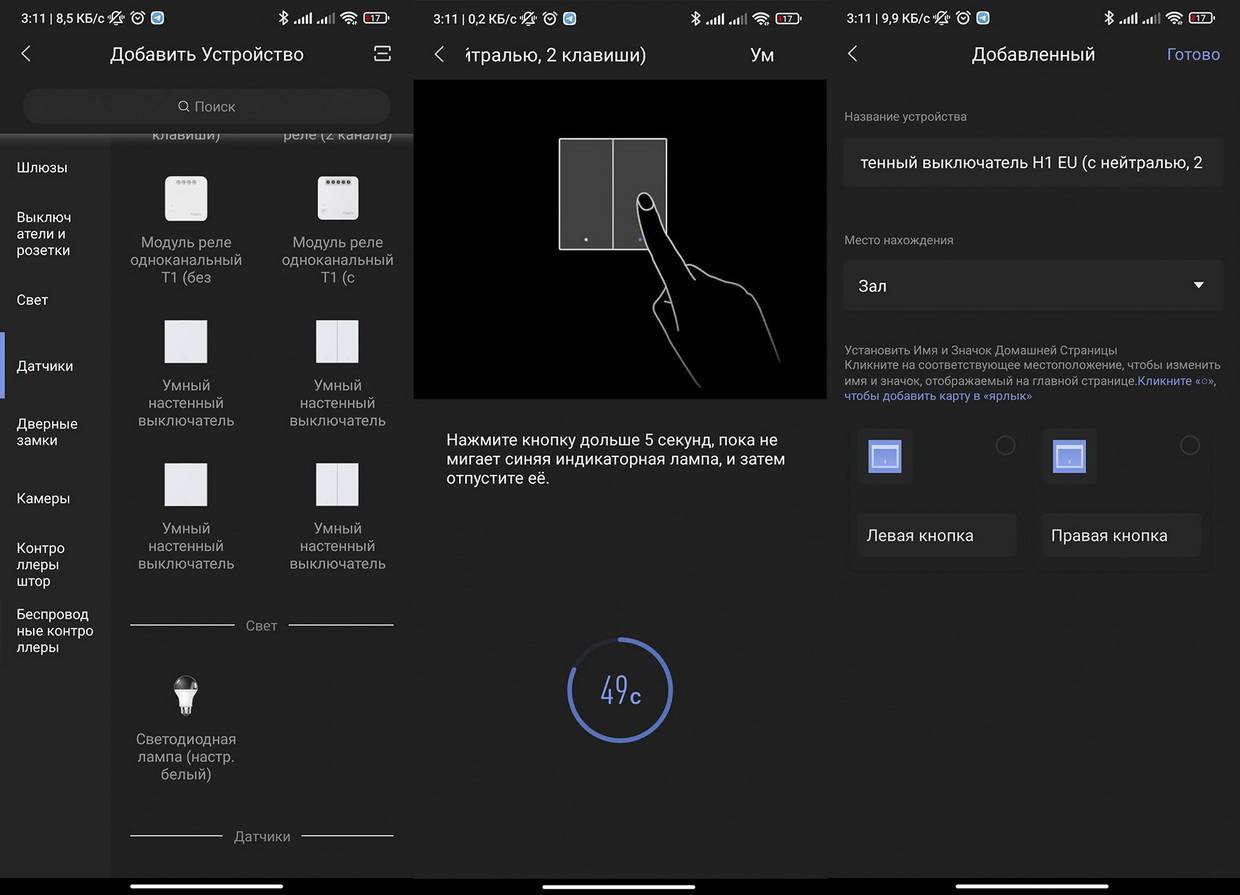

Подключение в экосистему проводится буквально в пару кликов:

1. Устанавливаем и настраиваем ZigBee-хаб Aqara.2. Запускаем приложение Aqara Home (iOS, Android), вводим учетные данные или регистрируемся.3. Переходим во вкладку (правый верхний угол) «+» -> раздел Выключатели и розетки -> Умный выключатель настенный с нейтралью.4. Подтверждаем подключение, зажав левую клавишу на 10 секунд.

Выключатели с нейтралью позволяют отключать или инвертировать подсветку

После того, как светодиоды проморгают трижды синим цветом, устройство станет доступным для настройки. Соответственно, любое физическое действие будет сопровождаться желтой индикацией, а настройки или программное действие — снова синей.

Зачем нужен шлюз Xiaomi

Без шлюза не будут работать ни умные выключатели, ни большая часть умных светильников

Для работы беспроводных выключателей недостаточно просто домашней сети Wi-Fi. Несмотря на то что они умные, без специального шлюза чуда не произойдёт. Берите сразу Xiaomi Gateway 3 – он самый новый и поддерживает все беспроводные протоколы, используемые в умной электронике Xiaomi: Wi-Fi, Bluetooth и Zigbee. В результате вам просто останется привязать шлюз и светильники к своему приложению – и можно пользоваться.

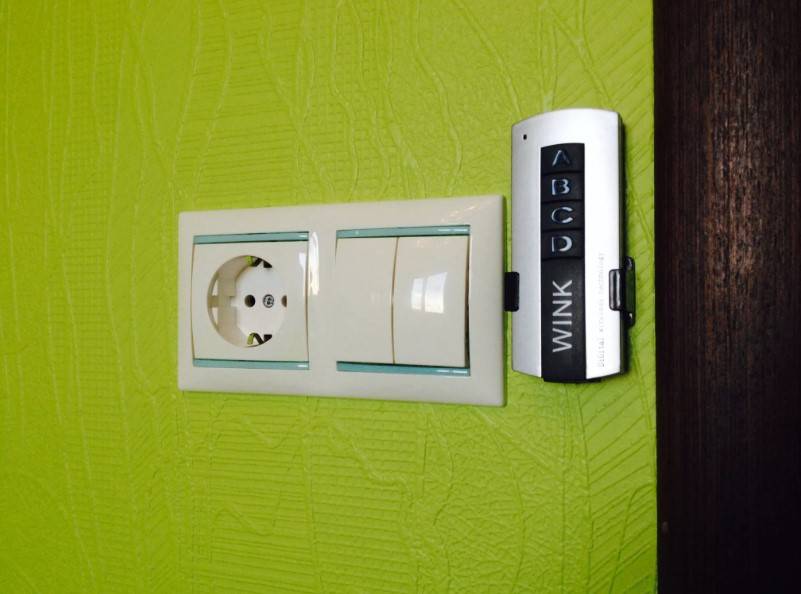

Зачем нужны беспроводные выключатели

Чем круты беспроводные выключатели Aqara:

• Не нужно расширять пространство в стене для квадратных подрозетников;
• Можно разместить в любом месте квартиры;
• На одноклавишный выключатель можно назначить несколько действий (двойное нажатие, тройное нажатие и удерживание);
• Можно использовать в качестве проходных выключателей;
• Очень тихий и приятный щелчок, сопровождающий нажатие;
• Надёжная конструкция;
• Не включают свет после отключений электричества в доме;
• Клеятся на самоклеящуюся ленту на задней части выключателя.

Виды выключателей и лучшие производители

На данное время ассортимент Wi-fi выключателей света не слишком большой. Однако продукция классифицируется по нескольким признакам:

1. Аппарат может регулироваться электронными или механичными клавишами. В первом случае идет речь о сенсорном дисплее устройства. Клавиши находятся на дистанционном управлении (пульте).
2. Также есть выключатели света как с диммерами, так и обычные клавишные. С помощью первых устройств можно осуществлять регулировку яркости освещения, тем самым меняя его интенсивность. Для настройки яркости следует или удерживать, или прокручивать соответствующую кнопку.
3. Данный выключатель может обеспечивать полный контроль не только одной, но и двумя или тремя группами осветительных устройств. Однако цена на беспроводное устройство, которое может управлять целыми группами, достаточно высока.

На данный момент есть семь основных производителей беспроводной электрической фурнитуры для управления освещением:

1. Legrand – страна изготовитель Франция. Компания имеет целую линейку продукции, которая называется Celian.
2. Vitrum – страна производитель Италия. Эта компания применяет технологию под названием Z-Wave. Она позволяет полностью автоматизировать контроль за освещением в доме.
3. Delumo – продукцию изготовляет российская фирма, которая в частности производит диммеры, выключатели и термостаты.
4. Noolite – фурнитуру изготавливают белорусские производители.
5. Livolo – страна изготовитель Китай. Данная компания выпускает специализированные приборы для автоматизации. Также в ассортиментной линейке имеется продукция как на одноместные, так и на двухместные рамки под выключатели.
6. Broadlink (Китай). Данный производитель имеет достаточно большой выбор товара для регулирования освещением.
7. Kopou – последняя компания, которая тоже находится в Китае. Производитель изготавливает диммеры в виде различных брелков.

На видео ниже предоставлен обзор еще одной интересной модели Wi-fi выключателя света:

Как подключить?

С целью подключения «умного» выключателя можно использовать уже имеющиеся отверстия в стене от классического выключателя 220 вольт либо закрепить беспроводное устройство двусторонним скотчем на стену шкафа, хотя специалисты чаще всего производят установку в коробку люстры. После установки выполняется настройка управляющего приложения согласно инструкции. Монтаж выключателя с 1 клавишей довольно прост и может быть сделан самостоятельно, без привлечения специалистов:

• установите приемник сигналов (разорвать фазу и подключить к электросети);
• установите выключатель.

Если необходимо подключить выключатель с 2 или 3 клавишами беспроводного управления светом, то алгоритм действий будет следующим (такую работу лучше доверить специалисту):

• первым делом нужно подать нулевые провода на освещение;
• далее – разветвить фазу на Wi-Fi;
• направить фазу отдельно на каждую группу приборов.

Выключатели с Wi-Fi и возможностью программирования сценария управления осветительными приборами это не просто новомодный гаджет, но и очень полезное устройство:

• автоматическое включение света при открытии входной двери избавляет от необходимости освобождать руки от сумок, чтобы включить свет;
• щелчок обычного выключателя может разбудить уснувшего на прогулке младенца, а беспроводное устройство беззвучное (плюс ко всему имеет функцию регулировки яркости освещения);
• дистанционный выключатель с датчиком движения создаст дополнительный комфорт для пожилых людей и людей с ограниченными возможностями;
• функция дистанционной проверки работы лампочек и их отключения очень удобна для тех, кто часто забывает выключить свет, уходя из дома.

Обзор Wi-Fi выключателя в видео ниже.

На какой высоте устанавливать розетки.

В былые советские времена электрические розетки везде устанавливались на высоте 90 сантиметров от пола, что не очень удобно в большинстве случаев.

В последнее время везде внедряется евро стандарт установки на расстоянии 30 сантиметров от пола

. Как показала практика- это наиболее удобный вариант, при котором розетка прячется под столом, кроватью, стулом и т. д. Но и здесь есть исключения. На кухне например, гораздо удобнее разместить розетки над столами в местах непосредственного подключения кухонной техники.

На электроплиты

по госстандартам устанавливаются розетки на расстоянии 0.9-1 метр, т. е. сразу над плитой это сделано с целью, что бы Вы могли всегда легко дотянуться и отключить ее. Но большая розетка портит весь вид на кухне, поэтому я рекомендую ее ставить не много ниже уровня электроплиты, но при этом Вы ее не придвинете вплотную к стене- будет мешать розетка. Если Вас это не устроит, тогда спрячьте ее под столом или в шкафчике рядом расположенном.

На вытяжной вентилятор

, если в него не заводится напрямую электрический кабель, розетку установите вблизи в удобном месте.

Что интересного есть в ассортименте Sonoff

Для домашней автоматизации рекомендуем такие устройства:

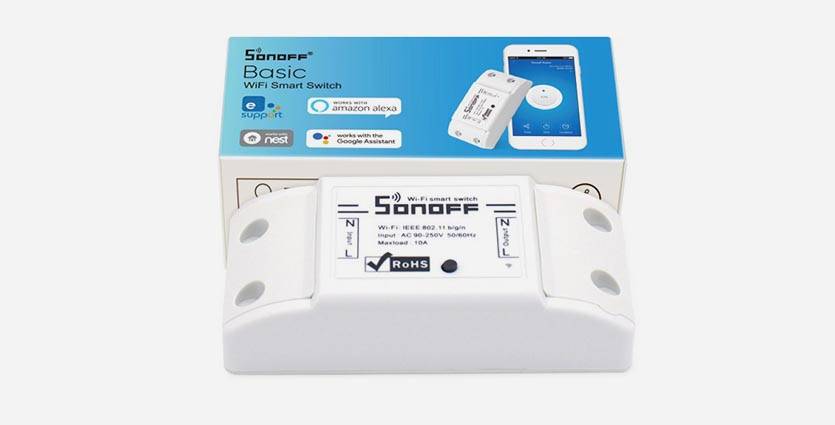

■ Умное Wi-Fi реле на 10A – 461 руб. за штуку или 385 руб. за реле при покупке 5 штук.

Устанавливается в разрыв кабеля любого прибора и делает его умным. Можно подключить вентиляцию, освещение, запитать комнату или отельный вывод для быстрого отключения.

■ Wi-Fi реле 10A с датчиком температуры и протечки – от 663 руб.

Реле может срабатывать по всевозможным условиям в зависимости от показаний с датчиков.

■ Wi-Fi реле на 16A – от 778 руб. Можно доукомплектовать датчиками.

Такая штука помогает автоматизировать котлы отопления, меняя их настройки по температуре воздуха или воды в системе.

■ Умная Wi-Fi розетка – от 795 руб. (есть модели с разными вилками).

Устанавливаем модуль в розетку и управляем любым подключенным устройством.

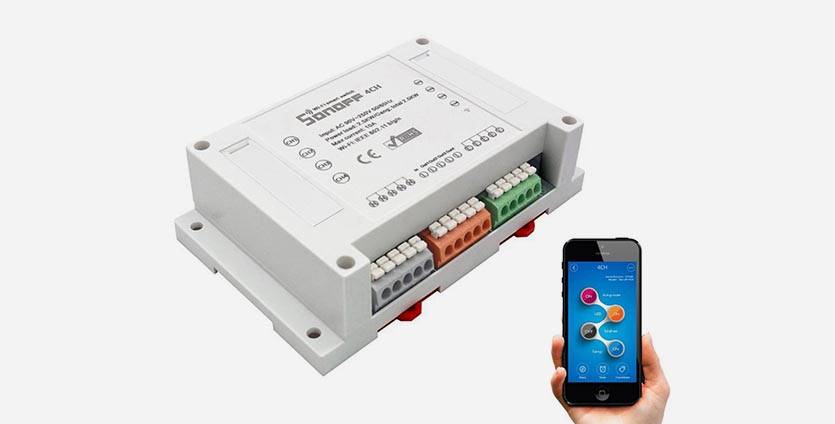

■ Реле Wi-Fi с четырьмя каналами – 1705 руб.

Распределительный блок для отдельного выключения света в комнатах или для разделения фаз внутри одного помещения. Можно подключить радиопульт ДУ.

■ Умный Wi-Fi патрон – от 729 руб.

Устанавливается в светильник или люстру для удаленного управления лампочкой.

■ Лампочка RGB с Wi-Fi модулем – 1056 руб.

Настраиваются сценарии, цвет и яркость свечения.

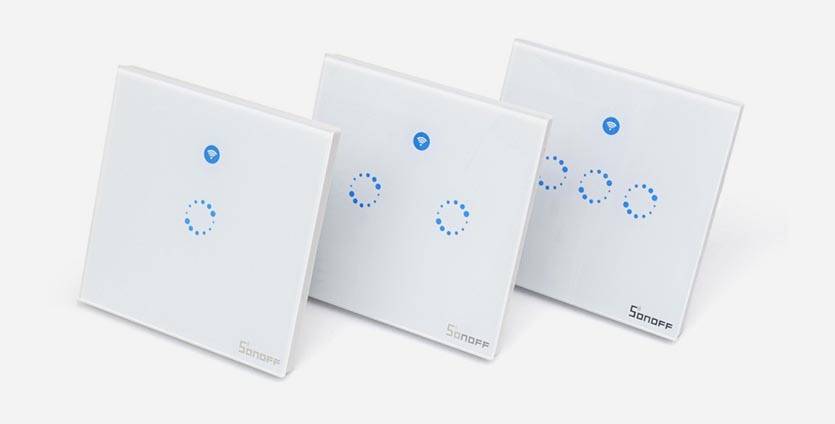

■ Однокнопочный умный Wi-Fi выключатель 829 руб.

Устанавливается взамен стандартного и управляется со смартфона внутри Wi-Fi сети.

■ 1-,2-,3-кнопочные радио-выключатели – от 1195.

Работают на частоте 433 МГц, для управления по Wi-Fi необходим специальный хаб.

■ Хаб для управления радио-устройтсвами по Wi-Fi – 829 руб.

Объединяет все устройства поблизости, которые работают на частоте 433 МГц и позволяет связывать их с другими гаджетами внутри домашней сети.

■ Wi-Fi светодиодная лента – от 1759 руб.

RGB-лента в модификациях на 2 или 5 метров.

Как видите, цены действительно приятные. Это одна из самых доступных систем автоматизации для умного дома, в некоторых нишах девайсы обходят даже гаджеты Xiaomi.

Проходной выключатель

Проходной выключатель отличается от обычного количеством контактов. Если у обычного одноклавишного их 2, то у проходного 3 контакта. К одному подключается входящий провод, к другому — идущий к источнику света, третий идет к другому такому же выключателю.

На схеме показан принцип работы проходных выключателей

У двухклавишного выключателя 4 контакта. На рисунках хорошо видно, как управлять источником освещения при помощи проходных выключателей из 3 разных мест. На колодке специальными обозначениями показано, какой контакт чему соответствует

Важно не перепутать порядок подключения при монтаже

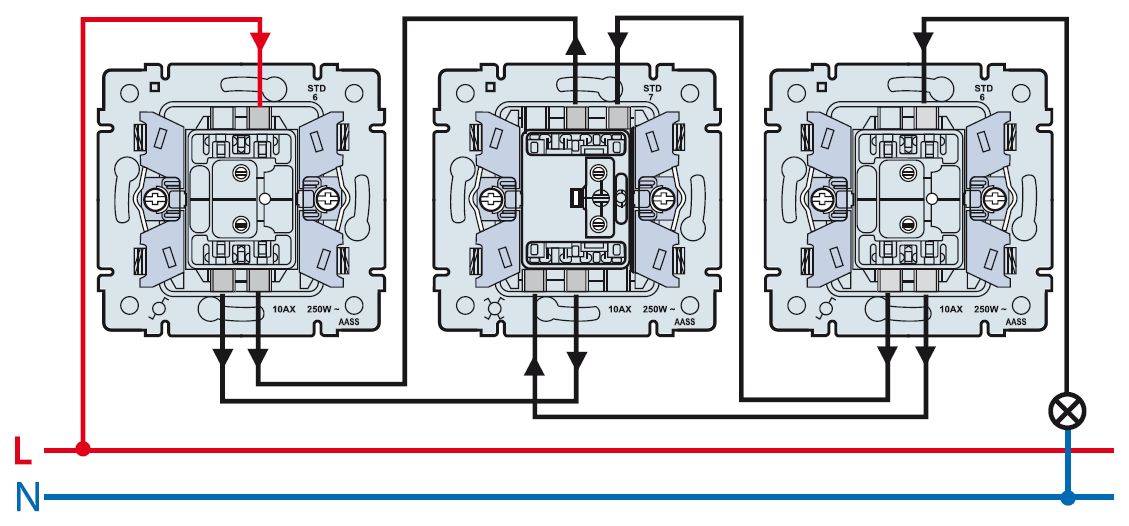

Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей между собой

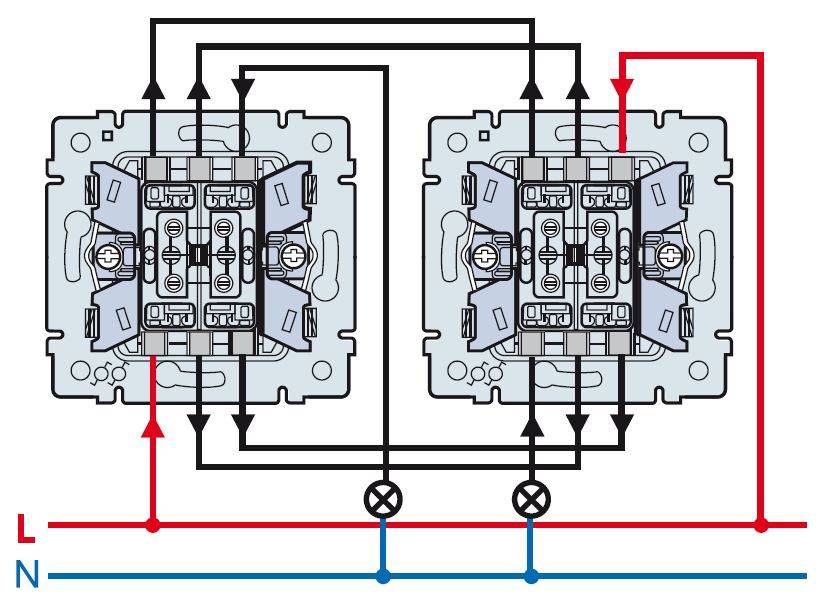

Схема подключения двухклавишных проходных выключателей

Различные варианты схем для подключения 3 проходных выключателей

Несколько популярных моделей

Готовых комплектов моделей существует масса. Среди них есть как простые и бюджетные решения, так и более сложные системы для комплексного обустройства умного дома.

Feron TM75

Один из самых простых и бюджетных видов. Комплект содержит основной блок и пульт управления. Устройство рассчитано на работу в сети 220 В и на максимальную нагрузку в 1000 Вт.

Простой и удобный беспроводной выключатель для первого знакомства с технологией

Рабочая температура может варьироваться от -10ºС до +40ºС. Для подключения доступно два канала. Из особенностей можно выделить возможность включения с задержкой. Пульт питается от одной батарейки типа A23.

Inted 220V

Ещё один довольно простой вариант для установки беспроводного выключателя. В комплекте имеется непосредственно сам выключатель с 3 кнопками, который монтируется на стену, а также 3 блока управления, на которые передается сигнал с выключателя.

Дизайн простой и ничем не выделяющийся

Таким образом, комплект представляет собой три канала, к которым можно независимо подключить три серии устройств автономно друг от друга.

Inted-1CH

Одноканальный вариант беспроводного выключателя от Intedс пультом дистанционного управления.

Простой одноканальный выключатель для одного прибора или серии однообразных

Способен работать в сетях на 220 В. Приемник может работать в 3 разных режимах: по нажатию одной кнопки, по нажатию двух кнопок и от удержания нажатой кнопки.

Сапфир-2503

Интересная разработка. Представляет собой обычный выключатель, управлять которым можно как физически, так и с помощью любого пульта дистанционного управления от телевизора.

Комбинированный вариант — и простой выключатель, и беспроводной

Можно включить свет вручную, если вы рядом с выключателем, а с дивана — управлять им при помощи телевизионного пульта. Помимо основной функции может имитировать присутствие человека в помещении, случайным образом включая и выключая свет.

HiTE PRO

Это не отдельная модель беспроводных выключателей, а линейка компонентов, из которых можно собрать систему беспроводного управления приборами практически под любые нужды.

С помощью разных гаджетов серии HiTE PRO можно собрать систему из беспроводных выключателей

Отдельно приобретаются блоки управления, стационарные выключатели или же автономные пульты управления. Можно сказать, что это не самый бюджетный вариант. Стоимость одного только простого выключателя может доходить до 1500 рублей. Зато серия имеет большой радиус передачи сигнала (до 250 метров), хороший температурный диапазон и совместимость с другими аналогичными марками.

Подключение к Aqara Home

Подключение настенного выключателя

Как все компоненты умного дома Aqara, линейка выключателей H1 EU работает по протоколу ZigBee, точнее — по его третьей, наиболее актуальной и «дальнобойной» версии.

Поэтому для подключения, как обычно, потребуется один из доступных Aqara Hub: ночник, камера или пульт управления.

Важно, чтобы он был произведен для использования в России. Иначе возможны проблемы подключения и даже полная неработоспособность устройств в условиях одной сети

Подключение беспроводного выключателя

Последовательность действий неоднократно появлялась на страницах сайта, но на всякий случай повторим:

1. Устанавливаем и настраиваем ZigBee-хаб Aqara.2. Запускаем приложение Aqara Home на iOS или Android, вводим учетные данные или регистрируемся.3. Переходим во вкладку (правый верхний угол) «+» -> Выключатели и розетки.4. Выбираем Выключатель настенный для настенной модификации или Умный настенный выключатель для беспроводной.5. Подтверждаем подключение, зажав левую клавишу на 10 секунд.

Ноль или фаза на выключателе

Говоря о правилах установки выключателя нельзя обойти вниманием вопрос, какой провод, нулевой или фазный должен подходить к выключателю. Разногласий здесь быть не может — согласно ПУЭ п.6.6.28 в однофазных сетях однофазные разъединители должны разрывать именно фазу

В этом документе не проводится различие между однополюсными автоматами, рубильниками и обычными бытовыми выключателями, поэтому ко всем этим устройствам должен подходить фазный провод.

Отключать фазу необходимо для того, чтобы в отключенном состоянии к электроприборам не подводилось напряжение. Это упрощает ремонт и позволяет быстро отключить светильник в аварийной ситуации.

Подключение

Разберем порядок подключения беспроводного устройства управления светом на примере Zamel RZB-04.

В комплектацию изделия включены такие компоненты:

• двухканальный приемник радиосигналов;
• двухканальный четырехрежимный выключатель;
• фиксаторы для монтажа прибора (дюбели с саморезами, двусторонний скотч).

Приемник способен функционировать в одном из пяти режимов:

1. Включение. При нажатии кнопки включается один или несколько источников света. Функция доступна на любой из возможных положений клавиш.
2. Отключение. Активация функции также происходит нажатием на клавишу.
3. Моностабильный режим. Освещение работает, только когда кнопка зажата. Как только клавишу отпускают, свет тухнет.
4. Бистабильный режим. Включение и отключение света происходит попеременно — последовательными нажатиями на клавиши.
5. Временный режим. После нажатия на клавишу освещение работает еще некоторое время. Функция полезна для осветительных приборов, работающих в подъездах, спальнях, протяженных коридорах.

Прежде чем приступать к подключению приемника, необходимо разобраться в схеме.

Совет! Если приемник нельзя вмонтировать в потолок, рекомендуется использовать для этой цели подрозетник или основание люстры.

Инструкция по подключению

Работу выполняем в таком порядке:

1. Перед началом работы отключаем электричество (при помощи автомата) и проверяем сеть на отсутствие напряжения. После этого снимаем старый выключатель.
2. Вначале подаем напряжение (подключают фазу и ноль). К выключателю направляем только фазу, но не ноль. Необходимо получить фазу, идущую неразрывно и постоянно подающую напряжение на приемник. Для этого включаем передатчик или соединяем проводники напрямую. Более предпочтителен второй вариант. Для создания неразрывной фазы соединяем ее с одним из проводников, идущих к осветительному прибору. Чтобы соединение было надежным, используем клеммники Wago.
3. К контакту L подводим фазу. Пропускать провод через выключатель нет необходимости, так как прибор функционирует в постоянном режиме.
4. К контакту N подключаем ноль. Провод забираем из распредкоробки.
5. К клемме OUT1 подключаем фазовый провод, идущий к одному или нескольким осветительным приборам. Здесь понадобится нулевой провод, который берем из распределительный коробки или приемника (контакт N).
6. К контакту OUT2 подводим фазовый провод, идущий ко второй группе ил одному прибору освещения. Нулевой провод берем там же, где и в случае с контактом OUT1.
7. К контакту INT1 подводим импульсный передатчик. Этот выключатель при нажатии на клавишу передает только короткие сигналы. В результате срабатывания режим работы первой группы приборов освещения меняется. Эта особенность импульсного устройства позволяет управлять освещением с пульта ДУ или стационарного выключателя.
8. К контакту INT2 подключаем импульсный выключатель для второй группы так же, как описано выше.
9. Соединяем выключатель с приемником и подключаем электроэнергию.

Программирование и перепрограммирование системы

Определяемся с режимом функционирования системы. Обычно потребители выбирают стандартный вариант, предусматривающий перевод выключателя в верхнее положение для включения (выключение производится обратным движением).

Чтобы выполнить программирование, выполняем такие действия:

1. С помощью отвертки нажимаем на кнопку PROG устройства ROP-2. Удерживаем отвертку до тех пор, пока не загорится красный диод.
2. Коротким движением нажимаем на верхнюю часть кнопки беспроводного радиовыключателя. В результате загорится красный диод.
3. Нажимаем на нижнюю часть выключателя, и снова зажигается световой диод.

Вторую клавишу перепрограммируем по такому же принципу, который описан выше. Отличие лишь в том, что действия осуществляются со второй еще неиспользованной клавишей.

Монтаж прибора

Для фиксации устройства в поставляемом комплекте имеется двусторонний скотч и дюбели с саморезами. Проще всего использовать скотч, поскольку в таком случае не понадобятся инструменты. Еще одно преимущество скотча — возможность сколько угодно раз менять расположение выключателя. Скотч разделен на четыре участка, каждый из которых наклеивается по периметру прибора.

Когда выключатель установлен, монтируем контрольную лампу. С ее помощью тестируем работоспособность системы. Для проверки переводим клавишу в верхнее положение — свет загорается. Нажимаем клавишу вниз — освещение отключается. На срабатывание выключателя указывает индикатор.

Заключение

Какие бывают виды и типы выключателей, чем они отличаются между собой, их устройство и лучшие фирмы производители — с ответом на эти вопросы вы уже ознакомились. Теперь осталось сделать выбор. Современные типы выключателей — механизм сложный, но при этом удобный в быту. Вашему выбору предлагаются устройства разного дизайна и разной степени экономии с подробным описание как ими пользоваться и что при этом нужно учесть. Высокотехнологичные модели простые и сложные, с экономией электроэнергии , оснащенные датчиками движения и освещенности. Ассортимент дизайна достаточно разнообразен, легко выбрать свою модель, подходящую под ваши условия эксплуатации.
