Как сделать фундаментную плиту под дом мелкого заложения: технология строительства, расчет и пошаговая инструкция

Способы создания плиты фундамента

Классический фундамент плита

Внешне основание выглядит как равномерной толщины плита из железобетона 0,25–0,5 м по всей площади здания.

Виды монолитных плитных фундаментов:

  1. Классический. На подушке из гравия и песка. Толщина подсыпки может достигать 2/3 глубины котлована и зависит от величины плодородного слоя.
  2. Русский высокопрочный. Фундаментная основа с ребрами жесткости под несущими стенами. Используется на сильно пучинистых грунтах для массивных строений. Под легкие дома допускается уменьшать толщину плиты до 10 см.
  3. Шведская утепленная плита. В опалубку из несъемных блоков утеплителя вкладывается теплый пол, устанавливается арматура, заливается бетоном. Все коммуникации располагаются на глубине, под песчаной подушкой. Трубы подбираются самые надежные, так как разобрать фундамент невозможно.

Плитный фундамент бывает из сборных железобетонных конструкций, установленных впритык друг к другу. Это намного проще, чем заливать фундаментную плиту единоразово. Но здесь кроется подвох — жесткость получаемого основания низкая. При любом серьезном пучении грунта здание станет деформироваться. Поэтому способ применяется редко — в основном под небольшие постройки, умещающиеся на 1 плите.

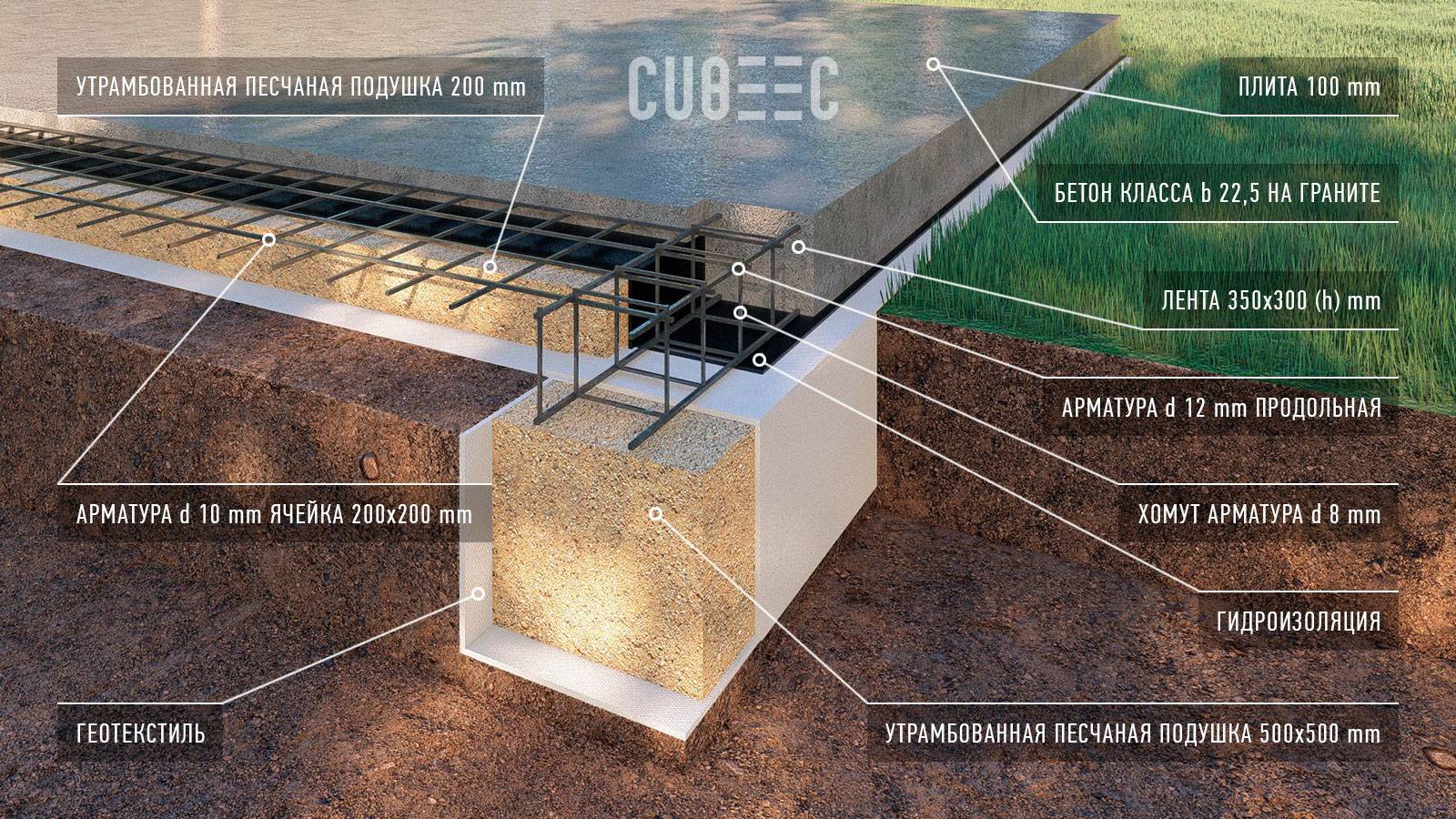

Мелкозаглубленный ленточный фундамент: сфера применения, плюсы и минусы

Несущая способность МЗЛФ, в сравнении с основаниями другого типа, оценивается как средняя и во многом зависит от типа грунта на участке. Мелкозаглубленный фундамент подходит для строительства дачных домиков, строений из бруса, каркасных домов, а также для хозпостроек, бани, сарая и пр. Для кирпичных домов, больших коттеджей из пенобетона и газоблоков мелкозаглубленное основание не подходит. Для таких строений отличным вариантом будет комбинированный фундамент на сваях, например свайно-ленточный мелкозаглубленного типа на буронабивных опорах.

Фундамент такого типа желательно возводить на слабопучинистых и непучинистых грунтах. Идеальный вариант — песчаные и супесчаные грунты с низким содержанием влаги. Уровень грунтовых вод должен быть ниже глубины заложения минимум на 0,5 м. На глинах строительство МЗЛФ сопровождается трудностями, т.к. большинство глинистых грунтов относятся к средне- и высокопучинистым грунтам. Особенности возведения основания с небольшой глубиной заложения на пучинистых грунтах рассмотрим ниже.

К достоинствам этого типа оснований относят

  • экономичность, расход бетона на 30% ниже, чем при возведении обычного заглубленного ленточного фундамента или основания с монолитной плитой перекрытия;
  • простота постройки, можно соорудить своими руками без привлечения рабочих и спецтехники;
  • небольшой объем земляных работ — роется узкая траншея глубиной не более 0,7 м;
  • маленькая площадь соприкосновения конструкции с грунтом.

Среди недостатков МЗЛФ отмечают

  • заливка ведется при устойчивых температурах выше +10 С;
  • ограниченность применения ввиду небольшой несущей способности
  • возведение возможно только на ровной поверхности с уклоном не более 5 градусов;
  • отсутствие подвального помещения в доме.

Если вы планируете возвести МЗЛФ-основание и «заморозить» стройку, то учтите что оставлять основание без нагрузки на зиму нельзя! При промерзании грунт вытолкнет монолитную ленту, что приведет к нарушению ее целостности.

Дом из какого материала Вам нравится больше всего?

Дом из бруса
24.11%

Дом из кирпича
17.99%

Бревенчатый дом
13.97%

Дом из газобетонных блоков
18.07%

Дом по канадской технологии
11.36%

Дом из оцилиндрованного бревна
3.57%

Монолитный дом
3.94%

Дом из пеноблоков
3.65%

Дом из сип-панелей
3.34%

Проголосовало: 3530

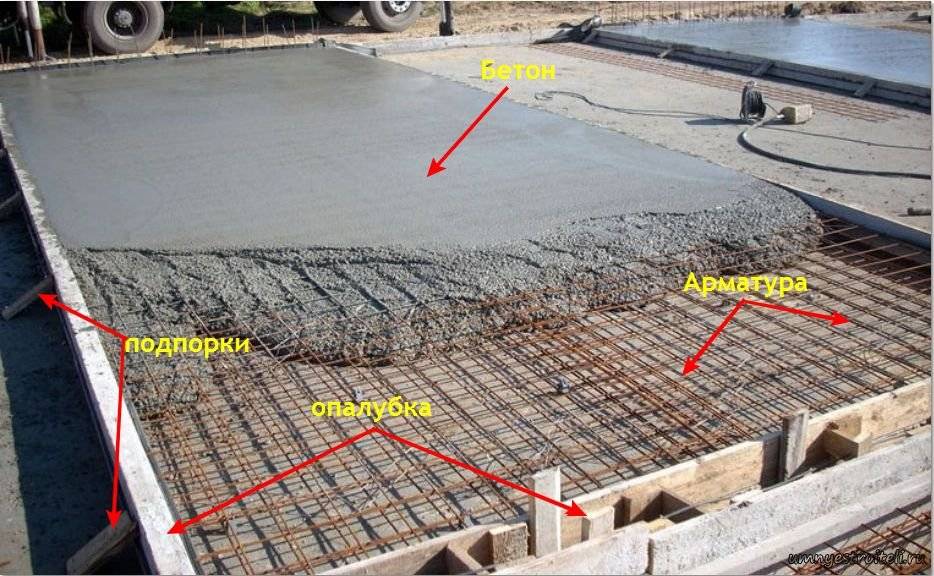

Заливка бетонного раствора

Желательно для монтажа фундаментной плиты использовать автомиксер, который сможет заготовить нужное количество бетона за короткий промежуток времени без потери качества смеси

Желательно для монтажа фундаментной плиты использовать автомиксер, который сможет заготовить нужное количество бетона за короткий промежуток времени без потери качества смеси. Кроме того, при заливке раствора следует придерживаться таких рекомендаций:

  • Заливку раствора выполняют в один заход. Запрещено растягивать загрузку бетона в опалубку на несколько дней. Это нарушает технологию монтажа монолитной плиты.
  • При заливке раствора необходимо своими руками уплотнять смесь строительным вибратором, а максимальный интервал между процессом уплотнения и подачей следующей порции бетона не должен превышать 2 часа. При этом уплотнять смесь вибратором нужно до полного скрытия щебня в растворе и появления на его поверхности цементного молочка.
  • Запрещено касание насадки вибратора и стальных прутов армиующего каркаса.
  • Углублять вибратор нужно на уровень не больший, чем диаметр насадки.
  • Запрещено передвигать и перераспределять бетонную смесь в опалубке с помощью лопат. Необходимо только перемещать автомиксер по периметру подушки для заливки новых точек фундамента.
  • Если фундамент заливается зимой, то нужно обеспечить прогрев опалубки по периметру и монтаж защитного шатра на стройплощадке с её прогревом при помощи пушки.
  • Бетон сохнет около 30 дней при условии теплой сухой погоды. В случае жары нужно своими руками укрыть фундамент клеенкой и производить его увлажнение каждые 7-8 часов в первую неделю и 2-3 раза в день до полного его высыхания в течение еще трех недель.
  • Проводить распалубку можно через 6-7 дней в сухую теплую погоду. В холодное время года лучше оставить каркас на 2-3 недели.

Таким образом, придерживаясь пошаговой инструкции монтажа, можно своими руками создать крепкое и долговечное основание под любую постройку.

Подготовка к заливке монолитного фундамента

Заливка фундамента – это завершающий этап сооружения монолитной плиты. Предварительно проводят несколько других мероприятий для того чтобы подготовить необходимую участок для заливки воды. Перед заливкой делают следующее:

Изначально необходимо выровнять участок, на котором будет располагаться плита и снимают с него верхний слой грунта. На данном этапе рассчитывают глубину залегания фундамента, в соответствии с чем выкапывают котлован.

Следует провести дренажную систему, которая будет отводить грунтовые воды от фундамента здания, предотвращая его разрушение.

Необходимо насыпать дренажную подушку, чаще всего для этого используются в песок или мелкий щебень. Во время засыпания материала его обязательно тщательно утрамбовывают. Толщина такого слоя составляет не менее 30 см.

После требуется обеспечить гидроизоляционный слой при помощи укладки полиэтиленовой пленки и рубероида.

Выставляется опалубка из досок, толщина которых должна быть не менее 3 см

Очень важно опалубку сделать крепкой и прочной, она необходима для задержки бетона непосредственно в котловане.

Производится обустройство арматурного каркаса, для которого используются прутья с сечением в 10-15 мм. Технология укладки арматуры крестообразная, связывание прутьев обеспечивается при помощи проволоки

Арматурное усиление располагают от верха и низа плиты на расстоянии 5 см.

После того, как все указанные пункты процесса выполнены, можно приступать к непосредственной заливке основания.

Что такое плитный фундамент?

Из-за своей массивности и прочности монолитный фундамент в виде единой плиты способен выдерживать серьезные локальные воздействия снизу от грунтов без разрушения и деформаций. При сильном пучении зимой он равномерно и весь поднимается вместе с домом на нем, а по весне также опускается. Если такая основа под зданием сделана точно по технологии, то она долговечна и прочна.

Схема устройства

Состоит такое основание для малоэтажного дома из трех слоев:

  1. Подушка из песка с гравием.

  2. Гидроизоляция.

  3. Армированная плита из железобетона.

Стоит четко понимать, это не панацея на любой случай. Да, его можно обустраивать на сложных грунтах. Но если участок заболочен или расположен в северных районах с суровыми зимами, то для частного дома лучше предпочесть аналог из свай. От плиты в подобных ситуациях толку будет мало.

Заливка стены под фундамент

Сами параметры будущей монолитной плиты определяет календарный план и проект (ППР). Если сооружение будет легким, то минимальная толщина 10 см., при постройке средней тяжести конструкций, толщина превышает 21 – 24 см и более. Слишком толстая конструкция нанесет вред грунтовой основе, приведёт к деформации швов. Слой земли может быть укатан не надлежащим образом и появятся проседания на фоне избыточного давления после заливки фундаментной плиты.

План фундамента:

  • материнская земляная основа;
  • пласт теплоизоляции по наружному периметру;
  • армированная лента основы;
  • тепловая изоляция внутренней площади, пола;
  • армированная стяжка под пол;
  • слои гравия и песка.

Делаем плитный фундамент для дома своими руками. Пошаговая инструкция

Чтобы выполнить плитный фундамент своими руками, в первую очередь необходимо продумать план дома, поскольку заливать основание придется под всю его площадь, включая мелкие пристройки. После нанесения разметки действуют по инструкции:

  1. Выкапывают яму на определенную глубину (зависит от этажности дома).
  2. Трамбуют грунт. Если земля изначально жесткая, трамбовка не требуется. Лучше всего выполнять трамбовку с использованием тяжелой спецтехники.
  3. Засыпают песок или мелкий гравий, после чего снова выполняют трамбовку. Если нет спецтехники, песок можно залить водой, и он утрамбуется за несколько дней под своим весом.
  4. Прокладка дорнита (геотекстиль). Его укладывают для защиты бетонного основания с нижней стороны от воздействия влаги.
  5. Бетонная подушка. Обычно ее толщина составляет примерно 5 см. Делают, чтобы выровнять поверхность для выполнения следующих работ.
  6. Укладка битумных холстов для гидроизоляции. В строительных магазинах продаются рулонные битумные холсты, и укладывать их можно очень быстро. Дополнительного закрепления не требуется, достаточно просто застелить всю поверхность.
  7. Сборка армирующего каркаса. Можно выполнить из старых труб или арматуры. Но также можно купить специальные армирующие сетки в уже готовом варианте
  8. Заливка бетонной смеси.

Делаем плитный фундамент для дома. Пошаговая инструкция

Расчет плитного фундамента

В отличие от ленточного основания, для расчета плитного фундамента потребуется уточнить намного меньше параметров. Нам потребуется узнать несущую способность грунта и самого бетона. Также стоит убедиться в том, что плиточный фундамент будет способен выдерживать вес будущей постройки. Для этого разделим общий вес конструкций (бетонного основания и постройки) на общую площадь фундамента.

Рассмотрим пример. Сухой грунт обладает несущей способностью 2 кг/см2, используем мы бетон марки М 150 с несущей способностью 163 кг/см2. Исходя из этих данных получается, что фундамент и постройка не должны оказывать на грунт давление более 2 кг/см2.

Расчет толщины плитного фундамента также будет зависеть от этих показателей. Допустим, вы планируете построить баню в 2 этажа 10 х 10 м, соответственно площадь основания составит 100 м2. Если толщина фундамента будет 20 см, то его приблизительный вес (учитывая армопояс) составит порядка 100 тонн. При толщине стенок постройки в 25 см, общий вес всего сооружения увеличится еще на 30 тонн. Но, ведь в доме будет еще находиться мебель, оборудование и люди. Прибавляем еще 70 тонн и получаем 300 тонн. Если разделить эту величину на 100 м2, то мы получаем приблизительно 0,1 кг/см2 – это и будет давление, оказываемое постройкой на грунт.

Полезно! Если вы планируете возвести мелкую постройку, например плитный монолитный фундамент под гараж, то минимальная высота основания может быть 10 см. Если же речь идет о жилых домах, то минимально допустимая толщина составляет 20 см.

Однако, стоит учитывать, что это только приблизительный расчет. Независимо от того, планируете вы возвести плитный монолит или ленточный фундамент самостоятельно, лучше внимательно изучить:

  • ГОСТ 25100 – чтобы разобраться с классификацией грунтов;
  • СП – где говорится об ограждающих и несущих конструкциях;
  • СП – антикоррозийные покрытия силовых каркасов зданий;
  • ВСН 29-85 и 37-96 – изготовление и проектирование МЗФ.

Нужно учитывать, что плитный фундамент очень сильно отличается от «ленты», поэтому площадь опирания и другие параметры будут разниться.

Виды плитного фундамента

Существует два вида фундамента-плиты по технологии исполнения: сборная и монолитная.

  • для тяжелых сооружений на насыпных почвах с заглублением до материкового грунта;
  • строительство на смешанных грунтах, имеющих разные несущие свойства;
  • для обустройства подвального помещения в условиях высокого уровня грунтовых вод.

По профилю различают три варианта фундамента:

  • Сплошная плита. Дом без цоколя, когда поверхность плиты служит черновым полом первого этажа (например, шведская плита). Может быть как монолитной, так и сборной.
  • Ребристая плита. В нижней части присутствуют ребра жесткости. Если это монолитная технология, то для них роют дополнительные траншеи, а опалубку и армирование объединяют с общей частью. Если это сборная технология, то используют ребристые готовые плиты для фундамента.

Дополнительные ребра жесткости сделают конструкцию более надежной даже при небольшой толщине основной части фундаментаИсточник vamnapolzu.ru

Коробчатый фундамент. Дом с цоколем на плите и бетонным перекрытием первого этажа. Плита и цоколь могут иметь монолитную технологию, сборную или комбинированную.

Разновидности конструкций монолитного фундамента

Разновидности конструкций монолитного фундамента

Как уже отмечалось, монолитный фундамент – это плита, уложенная в заранее подготовленное место. Но, тем не менее существует несколько способов изготовления такого основания. Между собой они отличаются вариантами гидро — и теплоизоляции. Как вы уже поняли, ленточный монолитный фундамент – это немного другое. Там земля выкапывается только под фундамент, если нет подвала, а под пространством комнат земля остается. Здесь же выкапывается земли весь объем, под всей площадью дома.

Самый простой из такого рода фундаментов выполняется по следующей схеме:

На дно котлована, на заранее утрамбованную песчаную подушку устанавливают арматурную конструкцию и потом заливают бетоном. К более сложным относятся конструкции, в которых используют листы гидроизоляционного материала, геотекстиль, кроме этого в зависимости от типа грунта, возможно, изготовление дополнительной подушки из щебня.

Самый сложный монолитный фундамент выглядит в сечении как многослойный бутерброд:

  • песчаная подушка;
  • слой из геотекстиля;
  • слой щебня;
  • слой бетона так называемый подготовительный;
  • слой гидроизоляции;
  • монолитная плита.

Такие сложные конструкции используются на сложных грунтах, например, с высоким уровнем грунтовых вод. Строители с большим опытом говорят, что монолитный фундамент можно применять вплоть до торфяников.

Этапы заливки монолитной плиты

Технология заливки монолитной плиты фундамента имеет несколько стадий:

  1. Прежде всего, необходимо произвести геологическое исследование грунта, определить перепады высоты.
  2. Неподходящий слой земли снимается, и тщательно выравнивается площадка для постройки.
  3. Подготавливается щебень и песок для так называемой подушки.
  4. В заготовку укладывается гидроизоляция.
  5. Конструируется опалубка.
  6. Собирается двойной арматурный каркас, связывается специальной проволокой.
  7. Производится заливка монолитной плиты фундамента раствором из бетона. Последний слой нужно заливать очень быстро, при этом желательно использовать миксер или бетононасос. Поверхность тщательно разглаживается и выравнивается.
  8. Готовую работу накрываем пленкой, оставляем на 4 недели. Но первые 6 дней необходимо смачивать конструкцию водой.

После правильной заливки фундамента, можно переходить к дальнейшей постройке. Не забывайте, что правильно возведенный фундамент является гарантией качества сооружения.

Как правильно сделать опалубку

После того как подушка будет готова, приступают к установке опалубки для заливки плиты под фундамент своими руками или с использованием спецтехники. Если грунт на участке глинистый и не осыпается, такую конструкцию допускается собирать только на поверхности. Если же стенки котлована особой прочностью не отличаются, опалубку начинают ставить от дна.

Используют для сборки «формы» под заливку плитного фундамента владельцы загородных участков чаще всего какие-нибудь бросовые доски. Для подпорок применяют брусья. На заключительном этапе внутреннюю часть опалубки опытные строители рекомендуют обтянуть, к примеру, полиэтиленом. В этом случае после застывания бетона плиты доски в последующем будет гораздо проще удалить.

Подготовительные работы

Технология заливки плитного основания отличается от строительства прочих фундаментов. На начальном этапе необходимо выполнить условия:

  • провести геологические изыскания;
  • снять плодородный слой в пятне застройки;
  • уложить трубы коммуникаций;
  • изготовить дренажную систему;
  • произвести засыпку подушки;
  • гидроизолировать подошву плиты;
  •  установить опалубку;
  • выполнить армирование двумя сетками, сваренными либо связанными из арматуры периодического сечения 12 – 16 мм.

При необходимости проводятся дополнительные работы. Например под «шведскую плиту» укладывается несколько слоев утеплителя, в верхней части конструкции присутствуют контуры теплого водяного пола. Для повышения прочности монолитной конструкции, стабилизации геометрии могут изготавливаться ребра жесткости, направленные вниз от подошвы плиты.

Определение толщины основания

Толщина основания определяется типом грунта и весом постройки

Качественное планирование заливки плиты под гараж или дом требует проведения геологических изысканий. Это позволяет узнать расположение слоев почвы, наличия «верховодки». Из этого исходят при проведении расчетов.

Разные типы грунтов характеризуются своей несущей способностью:

  • у крупнообломочных, гравийных, щебневых она самая большая – 5-6 кгс/см²;
  • пески крупные, гравелистые – 3,5–4,5 кгс/см²;
  • мелкие и средние пески – 1–3,5 кгс/см²;
  • супеси – 2–3 кгс/см²;
  • суглинки – 1–3 кгс/см²;
  • твердые глины – 3–6 кгс/см²;
  • глины пластичные – 1–3 кгс/см².

Учитывая, что на грунтах с высокой несущей способностью возведение плиты не имеет смысла, остаются следующие значения:

  • плотные или пылеватые пески – 0,35 кгс/см²
  • пески средней плотности – 0,25 кгс/см²
  • супеси – 0,5 кгс/см²
  • суглинки – 0,35 кгс/см²
  • глины твердые – 0,5 кгс/см²
  • глины пластичные – 0,25 кгс/см².

На супесях возможно размещение ленточного типа, а твердые глины бывают обманчивы. При близком расположении водоносных пластов возможна резкая потеря несущей способности грунта, плита попросту утонет. Здесь может помочь свайный буронабивной фундамент. В обоих случаях требуются углубленные исследования.

Пошаговая инструкция по обустройству фундамента на плите

Предложенная пошаговая инструкция предусматривает создание плиты фундамента без использования каких-либо ЖБИ. Это исключает применение подъемной техники, позволяя все сделать самому. Для работ стоит привлечь пару-тройку помощников, но все можно выполнить и в одиночку. Технология предельна проста.

Такие работы делаются в шесть этапов:

  1. Разметка и выемка грунта. Много грунта вынимать под плитный фундамент не потребуется. Достаточно будет срезать дерн и углубиться на 20–30 см. Вырываемый котлован предназначен для подушки из песка и выравнивания площади под заливку бетонного раствора. Со схемой разметки все еще проще. Форма у монолитной плиты – банальный прямоугольник размерами с дом. Для его обозначения на земле требуется лишь четыре колышка и бечевка.

  2. Насыпка песчаной либо песчано-гравийной подушки. По правилам подушка под фундамент делается из отдельных слоев песка и гравия. Причем нижней должна идти именно песчаная прослойка. Это снижает риск поднятия грунтовой влаги к бетону. В самом низу и между слоями не обязательно, но рекомендуется укладывать геотекстиль. Благодаря этому не будет происходить взаимного смешивания грунта, песка и щебенки.

  3. Устройство опалубки и прокладка коммуникаций. Опалубка делается по периметру из досок толщиной 20–40 мм либо специальной опалубочной фанеры с ламинацией. Первый вариант дешевле. Второй часто применяется строительными бригадами, которые эти ДСП потом используют повторно. Общая схема опалубки предельно проста – щиты вокруг котлована и подпорки с внешней стороны.

  4. Выкладка рулонной гидроизоляции (рубероида). Укладка листов гидроизоляции производится внахлест и с выпуском по бокам, чтобы плита железобетона в итоге осталась открытой только сверху. Нередко стандартный пирог дополняется слоем бетонной подготовки (стяжки). Это обычный раствор без армирования толщиной в 10–15 см. Он предназначен исключительно для выравнивания дна котлована и исключения порывов рубероида щебнем.

  5. Монтаж арматуры. Армирующий каркас выполняется из стальных прутков диаметром 14–16 мм в два слоя с квадратными ячейками размером 20–25 см и поперечными перемычками. Скрепление арматуры производится электросваркой либо перевязочной проволокой.

    Толщина в один этаж обычно равна 250–300 мм. Больше делать его не рекомендуется из-за увеличения нагрузок на грунт. Если фундаментная плита заливается для гаража или иной легкой надворной постройки, то можно обойтись и 100–150 мм с одним армирующим слоем. В большинстве случаев такой толщины хватает с лихвой. Но если все решено выполнять грамотно, то нужен проект с расчетами всех нагрузок и других параметров.

  6. Заливка бетона. Далее уложенная арматура заливается бетонным раствором с маркой не ниже М-300 и F более 200. Выдерживаться после заливки плиточный фундамент по строительным нормам и инструкциям должен не менее месяца. Бетону необходимо схватиться и упрочиться, процесс этот небыстр. Только потом на нем можно будет ставить стены дома.

Особенности возведения плитного фундамента

Для строительства УШП нужно подготовить материалы для системы теплого пола

Плавающая плита хорошо работает на пучинистых грунтах и склонных к сильной просадке – мелкопесчаных, торфяных, глинах, суглинках. Единственная альтернатива ленточному основанию в водонасыщенных почвах, на насыпях. Не рекомендуется применение в оползневых местах, с топким илом.

Монолитные железобетонные плиты хороши при сильных вертикальных, умеренных горизонтальных перемещениях. В верхние ребра жесткости допускается вводить готовые железобетонные сваи, плотно скрепленные с основным фундаментом.

На среднепучинистых грунтах наряду с монолитной плитой допускается сборный с монтажом на бетон.

На слабопучинистых почвах подойдут монолиты с наполнением из керамзитобетона или бута. Ребра жесткости допускаются вверху и снизу. Специальные крепления необязательны – здание остается на ригелях под воздействием силы тяжести.

Чем больше вес здания, тем надежнее сцепление с фундаментом, меньше горизонтальных движений в грунте. Целесообразно изготавливать плиту сразу с утеплением для использования в качестве чернового пола.

Что такое монолитная плита?

Такой фундамент состоит из бетона, в его конструкцию входит не только бетонное основание, но и армирующий каркас, гидроизоляция, песчаная подушка, которая защищает будущее строение от подземных вод. Дополнительно от разрушения фундамент защищает гидроизоляционный материал.

Рационально использовать в строительстве разновидность фундамента незаглубленного типа. Это дает возможность применять и возводить её в местностях со сложными видами грунта. Минимальная толщина монолитной плиты составляет 10 см, в ином случае конструкция фундамента непригодна для надежной опоры.

Расчет толщины плитного фундамента

Суть вычислений сводится к определению характеристик грунта, подбору и проверке параметров основания с учетом ожидаемых нагрузок. Результаты используются при расчете количества необходимых стройматериалов, составлении схемы армокаркаса и с целью подтверждения экономической целесообразности выбора. Расчет минимальной толщины проводится в следующей последовательности:

  • Анализ состояния грунта и подбор оптимального удельного давления на него (табличная величина).
  • Определение суммарного веса конструкции, включая стены, перекрытия, кровлю и снеговые нагрузки.
  • Расчет площади фундамента и получение удельной нагрузки на 1 м2 путем ее деления на предыдущую величину. После сравнения этого значения с оптимальным разница используется для нахождения массы самой плиты.
  • Вычисление объема конструкции путем деления на плотность железобетона (по умолчанию 2500 кг/м2), определение ее требуемой толщины.
  • Округление до значения, кратного 5, проведение перерасчета. При правильно выбранной толщине разница не превышает ±25 %.
  • Выбор марки бетона исходя из величины удельной нагрузки на 1 м2.

Для исключения ошибок можно воспользоваться калькулятором расчета оптимальной толщины, результаты оцениваются с экономической точки зрения: при высоте плиты свыше 35 см стоит подобрать другой тип фундамента, при менее 15 или получении отрицательного значения следует снизить вес постройки.

Для надежной эксплуатации двухэтажного дома из дерева или пенобетона достаточно высоты в 20-25 см, из кирпича – 30-35. Схема армирования подбирается исходя из полученной толщины: для оснований в пределах 15 см требуется одна сетка (включая ребристые), для 20 см – две. Придерживаются стандартного минимального отступа от края бетона – 50 мм, интервал расположения соседних прутьев варьируется от 20 до 30 см, на участках с повышенным напряжением рекомендуется их усиление. Диаметр арматуры – от 12 до 16 мм, в среднем на 1 м3 плитного фундамента уходит 100 кг металла.

На склоне

Строительство плитного фундамента на участке с уклоном влечет дополнительные расходы, связанные с потребностью в значительном объеме строительных материалов.

В расчете конструкционных параметров учитывают:

  • перепады высот во всех направлениях;
  • состав всех грунтов и их несущую способность;
  • возможность подмывания подошвы фундамента;
  • уровень подземных источников.

Чтобы построить плитный фундамент, в склоне вырубают площадку, площадь которой будет больше чем габариты основания. Как правило, речь идет о строительстве заглубленного фундамента с монолитным цокольным этажом

Особое внимание уделяют вопросам тепло- и гидроизоляции

Чтобы самостоятельно справиться с проектированием, индивидуальному застройщику не хватит опыта и навыков, поэтому работу по строительству плитного фундамента на участке с уклоном доверяют профессионалам.

Заливка бетона. Нюансы

Итак, как правильно залить плиту под фундамент? Каковы особенности собственно самой процедуры закладки раствора в опалубку? Заливают бетон в котлован при возведении плавающего фундамента с использованием спецтехники. Считается, что при выполнении такой операции высота вываливания раствора в опалубку из шланга машины должна быть равна примерно 0.5-1 метру. Также при заливке следует соблюдать такие правила:

  • бетон внутри опалубки нельзя перемещать более чем на 2 метра;

  • при заливке следует использовать вибратор уплотнитель для удаления воздушных пузырей;

  • раствор следует заливать слоями на длину рабочей насадки глубинного вибратора-уплотнителя.

Уплотнять заливаемую смесь при возведении плитного фундамента следует обязательно. Это позволит сделать основание дома намного более прочным и долговечным.

Укладка бетонной смеси в опалубку

Перед наполнением опалубки необходимо правильно приготовить бетон либо заказать доставку миксерами от надежного производителя. Для монолитной фундаментной плиты бетонная смесь должна удовлетворять следующим параметрам:

  • плотность – 1,8 – 2,5  т/м³;
  • марка – М100 и выше;
  • класс – от В7,5.

Для этих целей отлично подходит товарный бетон с характеристиками 196 кг/см², W4, F100, П3. Он обладает достаточной подвижностью для распределения в опалубке, выдерживает 100 сезонных циклов, не пропускает воду при давлении 4 бара.

При замерзании водяные капли внутри смеси увеличиваются на 9%, внутренние напряжения превышают прочность плиты многократно. Морозостойкость материала целиком зависит от наличия резервных пор в структуре бетона. При замерзании часть влаги заполняет их, предотвращая трещинообразование.

Поэтому при изготовлении смеси своими руками необходимо обеспечить морозостойкость F75 – F150 для регионов с зимними температурами ниже -20 – -40 градусов, соответственно. Этим условиям соответствует технология приготовления товарного бетона БГС B20 (M250), БГС B15 (M200). Для экономичного расхода цемента с учетом грунтовых условий, технологии строительства следует выбирать:

  • M350 – M400 – для монолитных, кирпичных зданий на пучинистых, слабопучинистых почвах, соответственно;
  • M300 – M350 – для построек из керамзито-, пенно-, газобетона;
  • M250 – M300 – для бревенчатых, брусовых срубов;
  • M200 – M250 – для щитовых, каркасных домов.

Для бетонной подготовки (неармированная подушка под плитой) рекомендованы пропорции 6/3/1 (щебень, песок, цемент, соответственно). Для заливки плиты пропорции меняются 3/1,5/1.

Перед укладкой бетона в опалубку арматура не должна иметь отслаивающейся ржавчины, грязи, масляных пятен.

Земляные работы

Грунт размечают по проектным меркам, увеличивая его периметр на 50 см с каждой стороны для устройства дренажной системы

  • Грунт размечают по проектным меркам, увеличивая его периметр на 50 см с каждой стороны для устройства дренажной системы. При этом стоит помнить, что сама плита должна выступать за стены будущего дома на 10 см с каждой стороны.
  • В грунт вбивают колья и натягивают разметочный шнур. Следует провести и оси будущей плиты.
  • Грунт вынимают из котлована на глубину 60 см. При этом стоит внимательно следить за качеством вынимаемой земли. Если на участке под застройку наблюдается ранний перекоп грунта, то рыхленную землю необходимо снимать слой за слоем до тех пор, пока не дойдёте до нетронутых лопатой слоёв. Здесь по инструкции придётся снять пласты грунта по всему периметру котлована, чтобы полностью выровнять его. После этого дно ямы трамбуют и засыпают песком до проектного уровня котлована. Если этого не сделать и смонтировать фундамент на мягком грунте, то сила давления дома на плиту просто сломает его со временем именно в месте рыхленой почвы.
  • Вокруг проектной площади основания укладывают дренажную систему в виде специальных перфорированных труб с их уклоном в сторону накопительного колодца или центральной ливневки.
  • Затем следует уложить слой щебня толщиной 20 см и тщательно утрамбовать его по принципу укладки песчаной подушки.
  • Теперь монтируем опалубку из качественных деревянных щитов. Их высота должна быть не менее 40 см. А внутренние стенки опалубки желательно зачистить. Опалубку скрепляют болтами, шурупами или саморезами. Снаружи деревянный каркас можно подпереть клиньями для большей устойчивости.

Расходные материалы и необходимый инструментарий

При выборе бетона следует руководствоваться особенностями климатической зоны и характеристиками грунта. По практике применения специалисты правильно рекомендуют делать акцент на следующие факторы:

  • водонепроницаемость бетона – не ниже W6;
  • маркировка бетонного раствора и его класс прочности – не ниже М-250 (В20);
  • подвижность – оптимальный показатель П3;
  • стойкость перед морозом – в зависимости от климатической зоны (для средней полосы – не ниже F 150).

Рытье котлована удобнее всего проводить экскаватором

Необходимый для работы инструмент и приспособления:

  • экскаватор – для копки котлована;
  • бетоносмеситель – для поддержания раствора в рабочем состоянии и последующей его выгрузки;
  • деревянные обрезки досок или строительное правило;
  • молоток и гвозди;
  • гидроуровень (строительный уровень);
  • совковую и штыковую лопаты;
  • проволоку и крючок для вязки арматурного каркаса;
  • опалубочные плиты.

Расчет

Строительство любого фундамента начинается с предварительных расчетов, которые являются частью проектной документации. На основании полученных данных берутся сведения о размерах и особенностях каждого элемента основания, составляется план «пирога» плиты, подбирается толщина каждого из слоев.

Важнейшим показателем прочности конструкции является толщина монолита. Если она будет недостаточной, то фундамент не будет обладать необходимой несущей способностью. При чрезмерной толщине возникает необоснованное увеличение трудоемкости и финансовых расходов.

Правильные расчеты можно сделать только на основании геологических изысканий – анализа грунта. Для этого обычно на разных точках участка делаются скважины, из которых производится забор почвы. Подобный метод позволяет определить присутствующие типы грунтов, а также близость подземных вод.

Каждый тип грунта характеризуется переменным сопротивлением к нагрузке, что означает, какое давление (в кг) может оказываться фундаментом на конкретную единицу площади грунта (в см). Единицей измерения является кПа. Например, переменное сопротивление щебня и гравия крупной фракции к нагрузке составляет 500-600 кПа, в то время как для глинистых почв этот показатель равен 100-300 кПа.

Однако производить расчеты следует на основании значений не удельного сопротивления грунта, а удельного давления на конкретный вид почв. Это обусловлено тем, что при небольшом сопротивлении фундамент будет погружаться в почву. Если же давление окажется недостаточным, не избежать вспучивания грунта под фундаментом и его деформации.

Значения оптимального давления являются постоянными, их можно найти в СНиПе или свободном доступе. Измеряется удельное давление в кгс/см кВ и является индивидуальным для разных типов грунтов. Например, пластичные глины имеют удельное давление в 0,25 кгс/см кВ, в то время как этот же показатель мелкого песка – 0,33 кгс/см кВ.

Интересно, что если сравнить данные таблицы удельного сопротивления и давления грунтов, окажется, что вторая таблица (давления) будет содержать меньшее количество разновидностей почв. Так, из нее «пропадет» гравий и щебень. Объясняется это тем, что плитный фундамент не является единственно возможным вариантом для строительства на данном типе грунта. Возможно, более рациональным окажется использование ленточного аналога.

Изложенные выше факты указывают на необходимость расчета общей нагрузки монолита, которая действует на грунт. Зная этот показатель, можно будет принимать решение об увеличении или уменьшении толщины монолита, а также (если нерационально снижать толщину плиты) использовать более легкие материалы для несущих стеновых конструкций. Например, вместо более тяжелого кирпича использовать блоки, возводя стены из газобетона.

Оптимальной для большинства строений является толщина монолита в 30 см. Несущая способность конструкции в таком случае будет достаточной, а проект – экономически выгодным.

Для стен из кирпича рекомендуется незначительно увеличить толщину основания – он должна быть от 30 см. Для более легких материалов, пено- и газоблоков можно уменьшить это значение до 20-25 см.

После того как получены данные о требуемой толщине монолита, приступают к расчету количества бетонного раствора. Для этого по чертежу следует рассчитать высоту, толщину и ширину плиты и сделать небольшой запас раствора в 10% к полученному числу. Марка цемента должна быть не ниже М400.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
