Грунтовый теплообменник своими руками – изготовление

Грунтовый теплообменник для вентиляции расчет. Введение наверх

Достаточно давно предложена и используется на практике идея предварительного нагрева холодного уличного приточного воздуха перед
подачей его в систему вентиляции загородного дома путем пропускания его по трубам грунтового коллектора. Грунтовый коллектор или
грунтовый теплообменник, обычно из гладких пластиковых труб, монтируется на глубине от 1,5м до 3,0м, где температура грунта в
течение года относительно стабильна. При прохождении холодного уличного воздуха по грунтовому теплообменнику (коллектору) происходит
теплообмен между более тёплым грунтом и воздухом. Температура приточного воздуха по мере движения его к выходу грунтового теплообменника
увеличивается и приближается к температуре грунта на глубине заложения коллектора.

Схематичное устройство и принцип работы грунтового воздушного коллектора.

Таким образом, удается повысить температуру приточного воздуха для системы вентиляции дома без дополнительных затрат энергии, по сравнению с
традиционным нагревом приточного воздуха электричеством или водяным калорифером. Однако, возникает закономерный вопрос:
насколько эффективен данный процесс и какова экономическая целесообразность изготовления, эксплуатации и обслуживания такого грунтового коллектора.

Теоретическую эффективность процесса нагрева приточного воздуха в грунтовом воздушном коллекторе оценить достаточно
просто — исходя из среднемесячных температур уличного воздуха и грунта на глубине заложения коллектора. И эта эффективность
будет максимально возможной, превысить которую не получится, пока веришь во Второе Начало Термодинамики и не используешь “колдовство” в виде
тепловых насосов
.

С экономической целесообразностью немного сложнее, ведь всё очень сильно зависит от стоимости грунтового коллектора,
стоимости энергоресурсов, ссудного процента и ожиданий конкретного человека…

Поэтому в этой статье мы постараемся ответить на следующие вопросы (применительно к Минской области):

  1. Какова температура грунта на глубине заложения грунтового коллектора в различные месяцы года (среднегодовая температура грунта на глубине).
  2. Какое максимально возможное (теоретическое) количество тепловой энергии можно передать от грунтового теплообменника к приточному воздуху для
    характерного расхода воздуха для вентиляции в200м³/чв различные месяцы отопительного периода. Для других расходов воздуха полученные
    абсолютные значения энергии изменяются пропорционально.
  3. Какую долю от общей тепловой энергии, требуемой на нагрев приточного воздуха для каждого месяца отопительного сезона, составляет энергия,
    получаемая из грунта при разумном ограничении эффективности теплопередачи в грунтовом коллекторе в 80%. Эта доля теоретически не зависит
    от номинального значения расхода воздуха в системе вентиляции.
  4. Какие важные моменты требуется учитывать при организации нагрева приточного воздуха в грунтовом коллекторе.

Типы воздушных теплообменников, классификация и рабочие среды

Воздушные теплообменники применяются для охлаждения газов и жидкостей, а также для конденсации газо-жидкостных и парожидкостных сред. Они классифицируются как аппараты поверхностного теплообмена и полностью исключают смешение сред (замкнутый цикл теплоносителя).

В категорию воздушных теплообменников входят:

  • Воздухоохладители
  • Конденсаторы
  • Калориферы
  • Испарители
  • Рекуператоры
  • Радиаторы
  • Паровые нагреватели
  • Драйкулеры.

Устройство теплообменников зависит от характера рабочей среды. Различают основные типы теплообмена:

  • Воздух – воздух
  • Воздух – пар
  • Воздух – жидкость
  • Воздух – фреон
  • Воздух – масло

Теплообменники «воздух-воздух»

Основная сфера применения теплообменников типа «воздух-воздух» – климатическое оборудование: рекуперативные установки обеспечивают передачу тепла от вытяжного воздуха к потоку воздуха приточного.

Теплообменники «воздух-пар»

Воздушные теплообменники для конденсации пара широко применяются в электроэнергетике и промышленных системах парогенерации (котельные установки, газовые и электрические парогенераторы). Отработанный пар

Теплообменники «воздух-жидкость»

В роли охлаждаемой жидкости в воздушном пластинчатом теплообменнике может выступать вода, водные растворы этилен- и пропиленгликоля, соляной раствор, продукт технологической переработки или другая вязкая среда.

Жидкость проходит через секционные теплообменники (трубы с оребрением), которые обдуваются потоком воздуха от вентиляторов), в результате чего ее температура снижается.

Конструкции теплообменников подобного типа различаются в зависимости от направления расположения секций на вертикальные, горизонтальные и V-образные.

Для охлаждения жидкостей повышенной вязкости используются секции с трубками увеличенного сечения, для охлаждения агрессивных сред и работы в неблагоприятных условиях применяются теплообменники из нержавеющей стали с более низким коэффициентом теплопроводности и более высокой сопротивляемостью к коррозии.

Теплообменники «воздух-фреон»

Теплообменники данного типа применяются в системах промышленного и бытового кондиционирования. Климатическое оборудование внутри помещений выполняет теплообмен между жидкой фазой хладагента и воздухом, в результате чего воздух охлаждается, а фреон переходит в газообразное состояние (испаритель).

Затем хладагент по системе труб выводится из здания, и во внешнем теплообменнике происходит утилизация тепла в атмосферу с переходом фреона в жидкое состояние (конденсатор).

Теплообменники «воздух-масло»

Основные сферы применения теплообменников данного типа (для охлаждения) – промышленность и автомобилестроение. Масло в данном случае выполняет роль смазки для движущихся деталей станков и двигателей. Нагретое масло выводится в теплообменник, где охлаждается до приемлемых температур и возвращается обратно в систему.

Наиболее популярные типы конструкций – масляные радиаторы и маслоохладители (для трансформаторного масла).

Целесообразность рекуператора в вентиляции

Говорить о целесообразности обустройства рекуперативной вентиляции можно, оценив эффективность системы и сопоставив ее достоинства с недостатками.


От отработанного вытягиваемого наружу воздуха забирается часть тепла и передается нагнетаемым свежим струям, направленным вовнутрь помещения. Это позволяет снизить теплопотери до 70% (+)

Необходимость использования рекуперации тепла наиболее актуальна в зданиях с принудительным выводом воздуха. Как правило, это малоинерционные строения, возведенные с использованием инновационных теплоизоляционных технологий (дома из сэндвич-панелей, газосиликатных плит, пеноблоков).

В таких постройках стены плохо аккумулируют тепло, а естественный воздухообмен малоэффективен.

Однако проблемы с циркуляцией воздуха характерны и для «традиционных» построек из кирпича и бетона. Наличие герметичных тепло-звукоизолирующих ПВХ-окон блокирует циркуляцию с естественным побуждением – приток свежего воздуха останавливается, а тяга в вентканале опрокидывается или стремится к нулю.

Решение проблемы «евроокон» – организация принудительной вентиляции. Система восстанавливает воздухообмен, но при этом теплопотери увеличиваются до 60%. И здесь уже не обойтись без тепловой рекуперации.


Эффективность обменного процесса выражается в процентах и показывает количество затраченного тепла от вытяжного воздуха на обогрев свежей «приточки»

Показатель КПД вентиляционной рекуперации тепла:

  • 0% – открытое окно – теплый воздух удаляется в атмосферу, а холодный попадает вовнутрь, понижая температуру в помещение;
  • 100% – приточный воздух разогревается до температуры «отработки» – технически реализовать невозможно;
  • 30-90% – допустимый параметр, хорошей считается рекуперация с эффективностью 60% и более, КПД свыше 80% – отличный теплообмен.

Эффективность системы зависит от типа рекуператора, габаритов помещения и расхода воздуха. В любом случае, использование рекуперационной вентиляции даже с КПД в 30% выгоднее, чем ее отсутствие. Кроме существенной экономии на энергоресурсы, «регенерация» тепла улучшает общий микроклимат в помещении.

Недостатки использования теплообменника:

  1. Энергозависимость. Покупка климатического оборудования оправдана, если потребление электроэнергии будет значительно меньше, чем ее экономия после установки рекуператора.
  2. Выпадение конденсата. Из-за разности температур на стенках теплообменника может конденсироваться влага. Зимой есть вероятность обледенения, что чревато стремительным снижением КПД или выходом рекуператора из строя.
  3. Шумная работа. Некоторые модели в процессе эксплуатации издают гул. Если днем этот недостаток не особо ощутим, то ночью шум доставляет дискомфорт. Рекуператоры с улучшенной изоляцией работают тихо.

Высокие первоначальные инвестиции часто становятся главным аргументом против энергоэффективной вентиляции.


Целесообразно вкладывать деньги в ту систему, которая окупиться в течение 5-8 лет. Надо учесть, что для обслуживания комплекса придется нести дополнительные расходы, например, периодическая замена вентиляторов

Виды ТО


Схема и принцип работы рекуперативного теплообменника

По принципу работы оборудование делится на рекуперативное и регенеративное. В первых движущиеся теплоносители разделены стенкой. Это самый распространенный вид, он может быть различных форм и конструкций. Во втором случае с одной и той же поверхностью по очереди контактируют горячий и холодный теплоносители. Высокая температура нагревает стенку оборудования во время контакта с горячей средой, далее температура передается холодной жидкости при контакте с ней.

По назначению ТО делятся на два вида: охладительные – работают с холодной жидкостью или газом, остужая при этом горячий теплоноситель; и нагревательные – взаимодействуют с разогретой средой, отдавая энергию потокам холодной.

По конструкции теплообменники бывают нескольких видов.

Разборные

Состоят из рамы, двух концевых камер, отдельных пластин, разделенных термостойкими прокладками и крепежных болтов. Такое оборудование отличается простотой очистки и возможностью увеличения эффективности путем добавления пластин. Но разборные ТО чувствительны к качеству воды. Для продления срока их службы требуется установка дополнительных фильтров, что увеличивает стоимость проекта.

Пластинчатые


Пластинчатый теплообменник нуждается в установке дополнительных фильтров на теплоноситель

Отличаются методом соединения внутренних пластин:

  • В паяных ТО гофрированные пластины из нержавеющей стали толщиной 0,5 мм сделаны путем холодной штамповки. Между ними устанавливается прокладка из специальной термостойкой резины.
  • В сварных пластины свариваются и образуют кассеты, которые затем компонуются внутри стальных плит.
  • В полусварных ТО кассеты скрепляются посредством паронитовых соединений в конструкции из небольшого количества сварных модулей. Эти модули уплотняются резиновыми прокладками и соединяются лазерной сваркой. После чего собираются между двумя плитами при помощи болтов.

Пластинчатые теплообменники используются в условиях повышенного давления и экстремальных температурах. Такие устройства требуют минимального технического обслуживания, экономичны и отличаются высокой эффективностью. Кроме того, по необходимости можно увеличить или уменьшить эффективность оборудования путем увеличения или уменьшения количества стальных пластин.

Единственным недостатком теплообменника из гофрированной нержавейки служит чувствительность к качеству теплоносителя, необходима установки дополнительных фильтров.

Кожухотрубные

Состоят из цилиндрического корпуса, куда помещены пучки трубок, собранных в решетки. Концы труб крепятся развальцовкой, сваркой или пайкой. Достоинством такого оборудования служит нетребовательность к качеству теплоносителя и возможность использования в технических процессах, где присутствуют агрессивные среды и высокое давление (в нефтяной, газовой, химической промышленности). Недостатки кожухотрубных ТО – относительно низкая теплоотдача, большие габариты, высокая стоимость и сложность в ремонте.

Спиральные

Состоят из двух листов металла, свернутых в спирали. Внутренние края соединены перегородкой и закреплены штифтами. Такие теплообменники компактны и обладают эффектом самоочистки. Они способны работать с жидкими неоднородными средами, любого качества. При повышении скорости движения жидкости, увеличивается интенсивность теплообмена. Недостатки: сложность в изготовлении и ремонте, ограничение давления рабочей жидкости до 10 кгс/см².

Спиральный
Кожухотрубный

Двухтрубные и труба в трубе

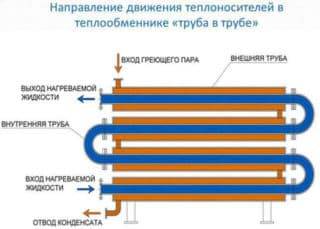

Схема теплообменника “труба в трубе”

Первые состоят из труб разного диаметра. В качестве теплоносителя используется жидкость и газ. Устройства используются в местах с повышенным давлением, имеют высокий уровень теплоотдачи. Отличаются простотой монтажа и обслуживания. Единственный недостаток – высокая стоимость.

Теплообменник «труба в трубе» состоит из двух труб разного диаметра, соединенных между собой. Они используются при небольшом расходе теплоносителя и чтобы оборудовать дымоход.

Виды теплообменников

В большинстве случаев задача теплообменника – нагрев холодной жидкости, воздуха или твёрдых тел (строительных конструкций). Однако существуют и охлаждающие устройства, примеры которых мы видим в холодильниках и морозильных камерах. Рабочим теплоносителем в них служит газ фреон, принимающий на себя тепло окружающей среды. В двигателях внутреннего сгорания избыток тепла забирает тосол.

В ходе технического прогресса инженеры разработали различные варианты нагревательного теплообменного оборудования рекуперативного типа, в которых используются разные виды активных теплоносителей – горячая вода, водяной пар, нагретая парогазовая смесь, выхлопные газы двигателя внутреннего сгорания и т.д. Конструктивно можно выделить следующие виды теплообменников:

  • кожухотрубные, где под общим кожухом с низкой теплопередачей тесно проложены пучки труб с горячей и холодной жидкостями;
  • “труба в трубе”, когда конструкция состоит из внешнего и внутреннего цилиндрических контуров. По внутренней трубе циркулирует горячий теплоноситель, по внешней – холодный. При этом внутренняя труба должна быть сделана из меди или другого материала с хорошей теплопроводностью, а внешняя – из материала с минимальным коэффициентом теплопередачи – например, из полипропилена;
  • погружные (змеевиковые), представляющие собой бак с помещённым в нём проточным змеевиком. Горячая жидкость, протекающая по змеевику, нагревает содержимое бака;
  • спиральные, в которых нагревающий носитель перемещается по трубкам, завитым в форме спирали. Такая форма обеспечивает максимальную поверхность теплопередачи;
  • пластинчатые и пластинчато-ребристые. Они оптимальны как для разогрева теплоносителя внутри них, так и для нагревания воздуха и строительных конструкций вокруг.

Пример такого теплообменника – привычные плоские радиаторы отопления, которые устанавливаются вдоль стен или размещаются в них.

Пластинчатые и цилиндрические конструкции размещаются также и в зоне горения топлива в котлах м печах. В них вода мгновенно превращается в пар и устремляется по контуру.

К теплообменному оборудованию не относятся нагревательные элементы, которые сами генерируют тепло (например, за счёт высокого электрического сопротивления или химических реакций). Часто мы сталкиваемся с многоступенчатым теплообменом. Характерный пример – замкнутый нагревательный контур с горячей водой. С одной стороны, вода проходит через топку котла, где принимает энергию горения топлива, с другой — отдаёт тепло помещению через поверхность радиаторов отопления или труб, проложенных в полу.

Гравийный грунтовый теплообменник без труб

Гравийный теплообменник имеет размеры 3,5 — 4 м. в длину, 2,5 — 3 м в ширину и не менее 0,8 м. толщина засыпки.

Существует вариант устройства грунтового теплообменника без применения труб. Вместо труб в траншею на горизонтальном участке насыпают слой щебня или гравия крупной фракции толщиной не менее 800 мм.

Гравийный теплообменник рекомендуется размещать на участке рядом с домом, что уменьшит длину и аэродинамическое сопротивление труб, соединяющих его с домом. Кроме того, гравийный теплообменник максимально удаляют от очистных устройств местной канализации. Уровень грунтовых вод должен быть ниже дна теплообменника.

Для устройства гравийного теплообменника роют котлован размером, позволяющим разместить в нем гравийную засыпку объемом 9 — 13 м3. Рекомендуемая толщина слоя засыпки гравия в котловане 0,9 — 2 м.

Дно и стенки котлована покрывают геотекстилем для предотвращения заиливания грунтом. Котлован заполняют гравием или щебнем фракции 20 мм. Перед укладкой материал засыпки тщательно промывают для удаления песка и других загрязнений. Засыпку накрывают сверху полотном геотекстиля, что предотвращает смешивание гравия с лежащим выше грунтом.

Ввод в дом и воздухозаборник выполняют как обычно, из труб диаметром 200 — 250 мм. Горизонтальные участки труб укладывают с уклоном 1-2% в сторону засыпки для стока воды. На концах подводящих труб в слое засыпки рекомендуется сделать гребенку из труб диаметром 150 мм для более равномерного распределения воздуха в слое как по вертикали, так и по горизонтали. Трубы гребенки располагают с шагом 600 — 800 мм.

Гравийный теплообменник:

  • Гравийному теплообменнику не нужны устройства для отвода конденсата.
  • Меньше стоимость сооружения.
  • Имеет более высокое аэродинамическое сопротивление.
  • Увлажняет поступающий в дом воздух.
  • Не защищен от попадания в нагнетаемый в дом воздух почвенных газов.

Гравийный теплообменник бывает выгодно соорудить на небольшой глубине в 0,5-0,6 м., в слое, где грунт зимой промерзает. Грунт над теплообменником в этом случае защищают от промерзания, утепляя его слоем теплоизоляции. Для утепления используют плиты из экструдированного пенополистирола (XPS) марки 35. Толщину и ширину слоя утеплителя определяют расчетом.

Гравийный теплообменник не следует применять в районах интенсивного выделения из недр земли радиоактивного почвенного газа радона.

Эксплуатация грунтового теплообменника

Наиболее эффективная работа грунтового теплообменника обеспечивается при его эксплуатации с перерывами на восстановление. Если воздух через теплообменник пропускать непрерывно, то температура почвы будет постепенно уравниваться с температурой воздуха, а эффективность теплообменника падать. Через каждые 10 — 20 часов работы грунтовый теплообменник необходимо отключать для восстановления на такой же период времени. Для этого лучше всего использовать время, когда все уходят из дома. На это время забор воздуха переключают на байпас помимо теплообменника.

Переключение клапанов — заслонок, меняющих режим работы теплообменника в зависимости от температуры наружного воздуха и перерывов на восстановление, должно выполняться автоматикой. При ручном управлении хозяева обычно забывают это делать.

Для того, чтобы грунтовый теплообменник работал непрерывно, без перерывов на восстановление, рекомендуется делать два теплообменника — прокладывать две трубы. Пока один теплообменник отключен для восстановления, работает другой, и наоборот.

При переключении забора воздуха через грунтовый теплообменник, аэродинамическое сопротивление притока на входе в блок принудительной вентиляции заметно увеличивается. Вентилятор притока в блоке вентиляции на это часто не рассчитан и не может обеспечить необходимый приток воздуха в помещения. Необходимо выбирать блок принудительной вентиляции, рассчитанный на работу с грунтовым теплообменником. Или придется устанавливать дополнительный вентилятор на выходе воздуха из трубы грунтового теплообменника.

Выберите тип вентиляции для своего дома

Прочитайте статью:

Вентиляция в частном доме — естественная или принудительная?

Какую вентиляцию выбрали Вы? Голосуйте!

Узнайте, что выбрали другие.

Вентиляция в частном доме — естественная или принудительная?

Как сделать теплообменник для печи

Изготовление теплообменника не является самым сложным техническим процессом. Самая простая схема теплообменника имеет название «змейка». Для изготовления подобной конструкции необходимо взять обычную трубу, свернутую спиралью, и поместить ее, например, в бочку, оставив концы трубы снаружи. Конечно, такое отопление будет в значительной степени зависеть от теплопроводности используемого материала.

Для создания теплообменника типа «трубная доска» используются две герметичных емкости и трубы. Емкости располагаются по разным сторонам и соединяются большим количеством труб. Жидкость попадает в емкости по отдельно расположенным трубам, а в месте соединения происходит обмен тепловой энергией. На этой системе базируется отопление в многоэтажных домах. Печь с теплообменником своими руками очень хорошо подходит для самых разных ситуаций.


Высокой популярностью пользуется также теплообменник под названием «водяная рубашка». Эта конструкция предусматривает наличие двух емкостей, одна из которых находится внутри другой. Создание данной конструкции своими руками без специального оборудования и опыта невозможно.

Виды теплообменников

Во время выбора описываемого устройства можно найти изделий различных типов. Чаще всего применяются теплообменники, выполненные в форме змеевика. Также популярными являются устройства из гофры. Кроме этого, многие используют изделия, теплоносителем в которых выступает воздух.

По типу теплоносителя практически все устройства можно разделить на те, которые используют воздух и изделия, нагревающие воду. Устройства первого типа имеют более простое строение, но отличаются меньшей эффективностью.

При желании можно создать теплообменник для установки на дымоход своими руками. Для этого потребуются такие инструменты, как болгарка и сварочный аппарат.

Особенности выбора теплообменника

В настоящее время рыболовами применяется большое разнообразие вариантов обогрева палаток. Каждый из них имеет массу преимуществ, но и ряд недостатков.

В списке наиболее эффективных и популярных способов добычи тепла находятся следующие:

  1. Спиртовые горелки.
  2. Газовые обогреватели.
  3. Бензиновые теплообменники.

Если говорить о спиртовых моделях, то они считаются самыми простыми и доступными теплообменными агрегатами, которые позволяют получать тепло непосредственно от сгорания сухого спирта. Среди преимуществ подобных конструкций выделяют повышенную экономичность и легкую массу, но это вредит производительности. Такие горелки по-особому незаменимы для межсезонья, например, осени или весны, а зимой от них много тепла не получишь.

В свою очередь, газовые теплообменники подходят для суровых погодных условий, поэтому их используют даже при самом сильном морозе. Кроме функции обогрева, такие устройства могут предназначаться и для приготовления пищи. Принцип работы остается предельно простым и заключается в сгорании газа, который поддается из специального баллона.

Однако именно тяжелый баллон усложняет процедуру транспортировки системы зимой, а также повышает риск замерзания газа при отрицательных температурах. Тем не менее, современные газовые горелки оснащаются компактными газовыми баллончиками, а для решения проблемы с замерзанием достаточно применить медную пластину или трубку, одна часть которой нагревается горелкой, а другая помещается на баллончик.

Газовые системы обладают простой конструкцией и особой надежностью, поэтому они пользуются широкой популярностью не только среди профессиональных рыбаков, но и среди новичков.

Модели, работающие на бензиновом топливе, были популярны много лет назад. Несмотря на приличный «возраст», их конструкция осталась практически прежней, но это никак не навредило высокой эффективности. Если сравнивать бензиновые модели с газовыми, то они намного компактнее и дешевле. Связано это с доступностью бензина, особенно если покупать его в небольших баллончиках.

Из недостатков подобных систем — риск появления пожаров при неправильном использовании. Также при сильном перегреве прибор может взорваться, а это уже приведет к более плачевным последствиям.

Как работает земляной тепловой насос и сколько стоит?

Принцип действия обычно основан на смеси воды и антифриза, которая закачивается в область земляного массива.

Благодаря этой смеси поглощается солнечная энергия, запасённая в массиве земле. Тепло извлекается посредством использования технологий сжатия и расширения  и в качестве энергетического потенциала может применяться для отопления частного дома.

Объёмная доля собранного теплового ресурса напрямую зависит от производительности (количества труб, длины и глубины вырытых траншей), а также от характеристик почвы.

Практика показывает, что глинистая почва способна удерживать больше тепла, чем песчаная. Перед проектированием и сооружением земляного теплового насоса, как правило, выполняется тщательное изучение состояния грунта.

Согласно некоторым оценкам специалистов по энергосбережению, стоимость установки типовой системы земляного теплового насоса в частном доме на три-четыре спальни, составит около 800 000 рублей.

Между тем общепринятая «бюджетная» величина составляет примерно 1 млн. руб. за 1 кВт мощности. Для частного дома площадью 400 м² на четыре спальни, построенного в соответствии стандартам строительных норм, потребуется тепловой насос мощностью не менее 8 кВт.

Непосредственно тепловой насос оценивается в 500–600 тыс. руб. Общий баланс земляной системы включает ещё стоимость сооружения в целом. Сумма под инсталляцию нередко значительно варьируется в зависимости от условий местности.

При помощи информации: Wikipedia ; Homebuilding

Виды блоков рекуперации тепла

Рекуперация тепла в системе приточной вентиляции явление относительно новое и пока мало распространенное. Существует несколько типов устройств и большой выбор моделей по каждому виду. Приточно-вытяжная вентиляция с подогревом воздуха и рекуперацией выполняет следующие функции:

  • Возврат тепловой энергии;
  • Экономия топлива;
  • Снижение стоимости оборудования;
  • Обеспечение экологических норм;
  • Сокращение транспортных расходов;
  • Снижение стоимости газоочистки;
  • Снижение затрат на систему отопления.

Роторный (барабанный)

Теплообменник подходит для местности с суровым климатом. Барабан изготовлен из фольги алюминия. Поступательными движениями тепло переходит от вытягиваемого к подаваемому воздуху:

  • Тепло передается подаваемому воздуху;
  • Смешивание потоков составляет менее 0,1%;
  • Возвращается теплый и увлажненный воздух.

Помещения меньше высыхают. Полезная мощность составляет 92%.

Пластинчатый перекрестный рекуператор

Предназначен для местности с мягкими погодными условиями. Встречные потоки пластинчатого рекуператора разделяются алюминиевой фольгой.

  • Тепло передается подаваемому воздуху;
  • Формируется конденсат;
  • Необходим отвод воды.

Тепло удаляемого воздуха через алюминиевые пластины нагревает подаваемый воздух. На пластинах теплообменника конденсируется влага, которая попадает из помещений.

Во время отогрева КПД теплообменника равна нулю, тепловозврат не происходит. Общая эффективность вентиляционной установки падает. Система возвращает до 95% тепла.

Тепловые трубки

Данный вид производится как герметично запаянная трубка из материала с хорошей тепловой проводимостью. Внутрь заливается фреон. Рекуператор помещается в воздуховод вертикально (допустимо устанавливать под небольшим градусом). Нижний конец помещается в вытяжке, верхний в приточной вентиляции.

Теплый воздух проходит по нижнему воздуховоду по дну трубки. Фреон закипает, пары поступают в верхнюю часть и встречаются с приточным воздухом, забирая тепло от фреона. Конденсат оседает на дно трубки, цикл повторяется. Достоинство: нет движущихся частей. Недостаток: слабая работоспособность, система работает на фреоне.

Устройство с промежуточным теплоносителем

В качестве теплоносителя используется вода или специальный раствор.

  • Два теплообменника сообщаются между собой трубопроводами;
  • Один из них находится в канале, который вытягивает воздух и получает теплоту;
  • Теплота через теплоноситель переходит во второй теплообменник, размещенный в канале приточного воздуха, где происходит нагрев.

Потоки не смешиваются друг с другом, но промежуточный теплоноситель снижает эффективность работы до 50%. Дополнительно КПД можно увеличить насосом. Достоинство промежуточных теплоносителей в том, что теплообменники можно устанавливать на расстоянии друг от друга. Монтаж производится в вертикальном и горизонтальном положении.

Грунтовый теплообменник

Стоимость эксплуатации системы снижается на 5-10%. Если нет грунтового теплообменника, воздух, попадающий в систему рекуперации, проникает непосредственно с улицы. С грунтовым теплообменником на глубине порядка двух метров в земле прокладывается труба. Температура воздуха ниже промерзания грунта остается всегда стабильной в районе +10◦C.

Воздух проходит по трубе в земле и попадает в рекуперацию тепла. Разницу температур компенсировать гораздо проще. ТЭНы включаются реже, экономия тепла становится больше.

Грунтовый теплообменник необходимо делать по проекту. В зависимости от площади дома подбирается система рекуперации, которая определенный объем воздуха забирает с улицы и, проводя через весь грунтовый теплообменник, его разогревает

Важно обратиться к опытному проектировщику. Именно он сможет рассчитать длину и глубину канала
