УШП фундамент технология - инновационное решение для энергоэффективных домов

Преимущества и недостатки монолитных плит под фундамент

Основной конструктивной особенностью основания этого типа является капитальность и надежность, которая особенно проявляется при устройстве на почвах 1 категории. Не менее весомое преимущество – равномерное распределение нагрузок от всех конструкций здания на поверхность грунта.

Фундамент-монолит в виде плиты обладает множеством других достоинств:

Минимум земляных работ – обычно снимается только верхний плодородный слой почвы.
Минимальная трудоемкость сооружения опалубки – она устанавливается только по периметру основания.
Относительно простой процесс устройства – не требуется привлечение спецтехники (за исключение бетоновоза, поскольку плиту надо залить за 1 раз для получения цельной бетонной конструкции).
Возможность строительства зданий из любых стеновых материалов – кирпич, газобетонные, поризованные блоки, дерево и др.
Повышенные прочностные характеристики.

Рисунок 4. Конструктивные особенности плитного фундамента

Из недостатков можно отметить необходимость тщательной подготовки грунтового основания – плитный фундамент сооружается обязательно на идеально ровной поверхности. Среди других минусов:

сложность прокладки коммуникаций – как правило, канализационные и водопроводные линии прокладываются до бетонирования;
невозможность возведения подвала;
дороговизна обустройства – за счет большого расхода арматуры для армирования, бетона и других материалов.

Фундамент для деревянных домов из бревен

Строения из оцилиндрованных бревен и бруса обладают меньшим весом, чем кирпичные или бетонные, но превышают каркасные дома, поэтому лучшим вариантом для них станет мелкозаглубленный ленточный или свайно-ростверковый фундамент.

Первый вариант позволяет оборудовать подвал, обладает достаточной устойчивостью к нагрузкам и относительно невысокой стоимостью. Для обеспечения его долговечности необходимо оборудовать качественную гидроизоляцию и насыпать толстую песчаную подушку.

Для свайно-ростверкового фундамента надо выкопать ямы, до уровня промерзания почвы и соединить их перешейками. Затем в ямы и канавы заливается бетон и получается бетонная лента, из которой выходят столбы, опирающиеся на почву ниже уровня промерзания.

Устройство свайно-ростверкового фундамента

Эти виды фундаментов предоставляют возможность оборудовать надежное и долговечное основание, которое с легкостью выдержит вес деревянного дома в один или два этажа и позволит избежать ненужной переплаты, обустраивая излишне дорогую, рассчитанную на внушительную массу опору.

Выбор утеплителя

Для сооружения УШП требуется эффективный утеплитель с минимальным водопоглощением и большой несущей способностью. Плиты из минеральной ваты впитывают влагу, пенопласт не способен выдержать нагрузку, утеплители монолитной укладки не эффективны.

Сравнивая показатели различных видов теплоизоляторов, можно убедиться, что для сооружения шведского фундамента подходят пенополистиролы и пенополиуретан, однако стоимость последнего не позволяет «зарывать его в землю». Остается пенополистирол и его разновидности – экструдированный ЭППС, карбон XSP, пенополистирол EPS – вспененный при условии устройства надежной гидроизоляции.

Преимущества УШП фундамента

Высокая популярность представленного материала обусловлена следующими его достоинствами:

Интегрированный теплый пол и прочие коммуникации в фундаменте, в результате чего можно сэкономить время.
При монтаже пола из плитки или ламината нет необходимости выполнять стяжку.Для шведской плиты уже характерна идеально ровная поверхность, на которой отсутствуют температурные швы.
Толщина плиты фундамента принимает значение 20 см, благодаря чему можно сократить расходы на отопление.
Материал предохраняет почву от промерзания и уменьшает вероятность пучения.
Сооружение фундамента не предполагает использование тяжелой техники, которая может разрушить ландшафт.
Шведскую плиту можно использовать при обустройстве фундамента для домов высотой в 1-2 этажа.
В каркасном доме, построенном на шведской плите, никогда не будет возникать плесень и сырость.
Быстрое возведение УШП.

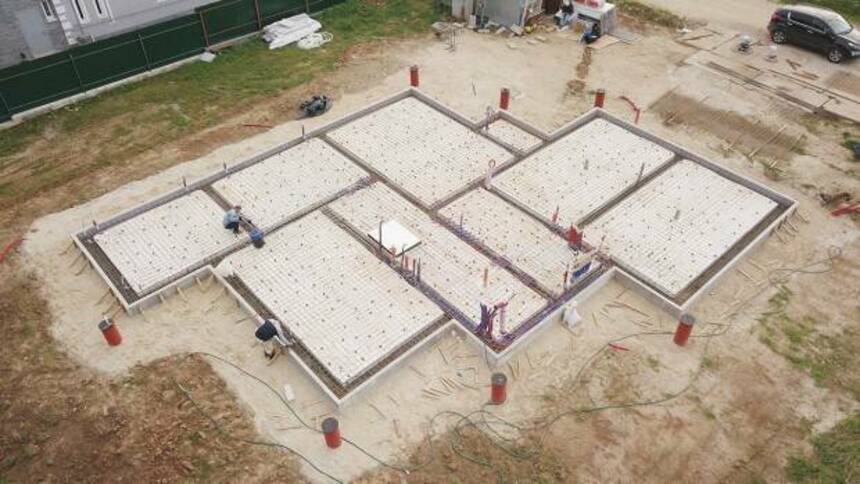

готовая УШП

Отличия от утепленной шведской плиты

Главная разница между финской и шведской конструкцией заключается в том, что финны предложили использовать ленточный фундамент в качестве дополнительной опоры по всему периметру.

УШП – это просто бетонная плита, отлитая в своеобразном поддоне из пенополистирола, чем и отличается от УФФ. В результате для устройства утепленной финской плиты не требуется подготовка строго выверенного горизонта поверхности, а значит можно вести строительство на площадках с небольшим уклоном. Мы уже писали про этот вид фундамента здесь.

Отсутствие жесткой связи между ленточным фундаментом и платформой пола делает конструкцию более устойчивой к излому и увеличивает сопротивление нагрузкам на проблемных нестабильных грунтах. Кроме этого, технология фундамента УФФ позволяет выполнять устройство и заливку плиты уже после возведения стен и монтажа кровли. Это значит, что данные работы можно будет проводить в холодное время года, не останавливая строительства на зиму.

Сколько прослужит?

Заказчиков всегда волнует вопрос: насколько надёжен и долговечен «шведский» фундамент? Он надёжен и долговечен при соблюдении трёх условий: продуманного проекта, использования качественных материалов и привлечения высококвалифицированной рабочей силы для его устройства. В этом случае он прослужит много лет.

Александр Плешкин, инженер компании LAFARGEHOLCIM:«Важное условие надёжности и долговечности УШП – наличие проекта, в который входит план с подробным расположением стен, разводкой теплого пола и точным указанием ввода и вывода коммуникаций. Проект должен учитывать различные нагрузки (от собственного веса, эксплуатационные и снеговые), грунтовые условия, особенно уровень грунтовых вод. В нём должны быть подробная спецификация с прописанными марками материалов и рекомендации по выполнению работ»

В нём должны быть подробная спецификация с прописанными марками материалов и рекомендации по выполнению работ»

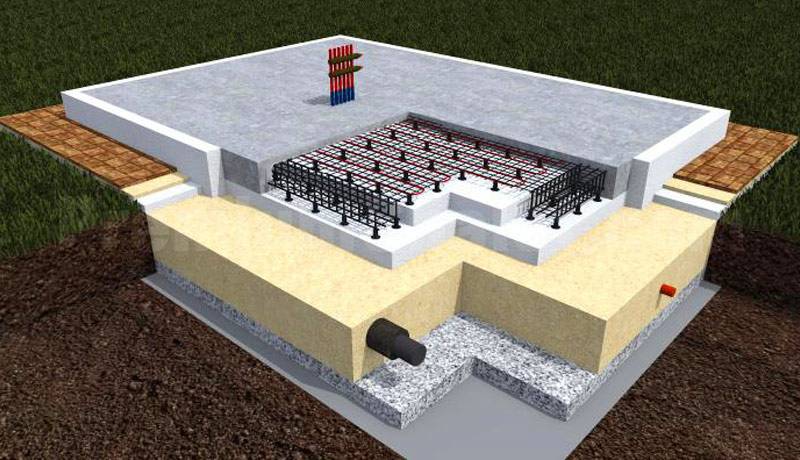

Конструкция

УШП относится к мелкозаглубленным плитным фундаментам, что означает отсутствие глубокого котлована. Обычно требуется углубление порядка 40-50 см, то есть надо снять верхний слой плодородной почвы, чтобы исключить рост растений, вызывающий разрушение основания. Углубление выкапывается примерно на метр с каждой стороны больше, чем полагается по чертежам постройки. Периметр углубления оборудуется дополнительной канавкой, в которую укладывается дренажная труба для отвода воды из подготовительных слоев. Для такого материала, как шведская плита технология укладки имеет свои особенности.

Правильное устройство УШП предполагает такие действия, как подготовка, которая состоит из слоев щебня и песка, уложенных поочередно и уплотненных проливанием водой. Затем укладывается слой гидроизоляции, засыпается еще одним слоем щебня и начинается сооружение опалубки.

Параллельно с этим раскладывается утеплитель для УШП, таким образом, чтобы он плотно покрывал всю площадь и стены опалубки. Параллельно производится армирование УШП и монтаж коммуникаций и теплого пола. По окончании этих работ производится заливка опалубки бетоном, который должен быть выдержан до состояния первичной кристаллизации не менее 2 недель.

К сведению: следует отметить, что плита имеет ребра жесткости для усиления под несущими стенами.

Технология

Правильное название данной технологии на родном языке «Schwedenplatte», что в переводе на русский означает – шведская плита. Технология позволяет делать современный фундамент с отличной многофункциональностью.

Вот основные особенности Schwedenplatte:

Многофункциональный фундамент. Как уже писалось выше благодаря плитам УШП в фундаменте можно устанавливать различные коммуникации в том числе и напольное и водяное отопление.
Так как эта технология уже давно применяется во многих европейских и богатых азиатских странах, то при строительстве применяются только самые качественные материалы тепло- и гидроизоляции.
Новое основание отлично совмещается с любым половым покрытием 1-го этажа.
Все коммуникации закладываются до бетонирования плит УШП.

Прародина данной технологии является Корея – в домах богатых людей строились печи особой конструкции, что позволяло отапливать пол, именно поэтому в этой стране (имеется в виду Южная Корея) многие спят на полу. На сегодня технология усовершенствована и доработана шведами и широко применяется в Европе, Северной Америке и богатых странах Дальнего Востока. Однако в России считается чем-то новым и на рынке практически неизвестная, а цена очень завышается.

Плиты сочетают в себе цену и качество. Финансовые вложения со временем окупаются, так как благодаря энергоэффективности дома с основанием на основе УШП вам придётся платить за свет меньше.

Устраивать шведский фундамент следует под 1-3 этажные дома/коттеджи со стенами из бруса, кирпича, строительных плит, камня.

Основные этапы установки УШП фундамента

Перед началом работ делаются расчеты и исследования грунта для выбора толщины подсыпки и самой плиты. С каждой стороны монолита предусматривается по 2 м, чтобы установить систему отвода воды с участка.

УШП своими руками, пошаговая инструкция:

Разработка грунта. Снимается растительный пласт толщиной 30 – 40 см. После механической выемки почвы делается зачистка дна котлована до отметки.
Стелется геоткань для предупреждения смешивания земли с песком, делаются перехлесты на соединении в 10 – 15 см.
В котлован укладывается песок 7 – 15 см, на него засыпается щебень до 15 — 25 см. Слои проливаются водой и утрамбовываются.
Монтируется система дренажа.
Утеплитель кладется на дно и монтируется по периметру из готовых заводских элементов, вырезанных в размер, или куски подбираются по месту. Для фиксации используются угловые и прямоугольные крепежи. С внешней части несъемной опалубки устанавливаются деревянные подпорки.
Каркас варится непосредственно в котловане или делаются сборные блоки из арматуры, которые свариваются отдельно. Они устанавливаются в опалубку по частям и соединяются.
Монтируются коллекторы коммуникационные трубы, устанавливается теплый пол. Коллекторы прокладываются между стержнями сетки.
Бетон подается слоями и каждый пласт вибрируется электроинструментом для избавления массы от воздуха.

Слой утеплителя монтируется в шахматном порядке со сдвигом стыков в отвесной и горизонтальной плоскости. Торцевые плиты изоляции крепят пластиковыми дюбелями с широкими шляпами (грибами). Швы заполняют пеной-клеем для пенополистирола. Утеплитель укладывается под плитой в 2 – 3 слоя, а под ребрами жесткости делается в один лист.

Этапы возведения конструкции утепленной шведской плиты УШП:

Подготовка основания материка (работа экскаватора);
Формирование отводных дренажных каналов;
Монтаж заземления;
Монтаж дренажной системы;
Подготовка основания под плиту (песчаная подушка);
Установка опалубки;
Монтаж канализационных труб, входа воды;
Укладка утеплителя под плиту;
Монтаж труб теплого пола;
Армирование основания плиты;
Заливка бетона;
Затирка бетона.

Первое что необходимо сделать при начале укладки фундамента — это запроектировать будущий дом и произвести расчёт фундамента. Его несущие свойства, толщину несущих балок, армирование, места размещения смотровых колодцев для отвода воды и пр.

Также при подготовке необходимо завести на участок песок, щебень. Оплачивать стоимость работы экскаватора за простой накладно.

Технология строительства

УШП-фундамент широко применяется в современном строительстве, он обладает множеством достоинств и его можно легко установить своими руками. Так как шведские плиты в своей конструкции имеют качественный утеплитель, то основа здания получается теплой и не требует дополнительной укладки изоляции, что экономит не только время выполнения работ, но и финансы. Чтобы самостоятельно выполнить такой вид фундамента, необходимо последовательно осуществить некоторые этапы работ.

Подготовка земельного участка. В том случае, если здание строится на непрочном грунте, его необходимо зачистить от слоев торфа и глины или же просто засыпать толстым слоем песка средней крупности. Кроме этого, фундамент должен размещаться строго по горизонтали. Его толщина рассчитывается с учетом толщины песчаной подушки и утеплителя и не может быть менее 40 см. Дно основания засыпают песком и равномерно его распределяют, каждый слой тщательно трамбуется.

Монтаж дренажной системы. По периметру вырытого котлована выполняется траншея, в нее укладывают гибкую трубу. Перед тем как заложить трубы, стенки и дно траншеи нужно покрыть геотекстилем с нахлестом в 15 см – этот материал обеспечит хороший дренаж и упрочнит грунт. После этого выполняют обратную засыпку, строго придерживаясь размеров, указанных в проекте. Засыпанный и утрамбованный слой песка необходимо обязательно полить водой.
Прокладка инженерных коммуникаций. Все системы канализации размещаются непосредственно на песчаной основе, их временно крепят с помощью хомутов и арматуры. Концы труб и кабелей выводят на поверхность.
Сооружение деревянного каркаса. Из обрезной доски по периметру основания устраивают каркас. Для этого вначале ставят стойки, потом к ним саморезами крепят доски. Чтобы каркас получился прочным, рекомендуется его дополнительно усилить раскосами.

Засыпка щебня. Для этого вида фундамента хорошо подходит щебень среднего размера. Слой материала следует равномерно распределить по всей рабочей площади, его толщина не должна быть менее 10 см.
Установка теплоизоляции. В качестве изолятора применяются плиты, изготовленные из экструзионного пенополистирола. Утепление нужно выполнить как по горизонтали, так и по вертикали основания. Толщина теплоизоляции, как правило, составляет 100 мм. Утеплитель плотно прижимают к поверхности деревянного каркаса и опалубки. Чтобы во время монтажа избежать смещения плит, их фиксируют при помощи саморезов, а в участках вывода коммуникаций делают небольшие отверстия.
Армирование. Этот вид работ выполняют в два этапа: вначале армируется ростверка каркаса, потом сама плоскость шведской плиты. В результате образуется арматурный каркас, изготовленный из стержней, соединенных между собой вязальной проволокой. Чтобы не повредить утеплитель, желательно каркас собрать отдельно, а затем уже в готовом виде уложить. Помимо этого, по всей площади основания крепится арматурная сетка из стержней диаметром не менее 10 мм и размером ячеек 15×15 см.

Обустройство системы теплых полов. Технология монтажа УШП-фундамента предусматривает установку теплого пола непосредственно в плиту основания. Благодаря этому первый этаж здания не требует дополнительного отопления. Согласно проектированию трубы размещают на арматурной сетке и фиксируют на нейлоновые хомута. Что же касается коллектора, то его устраивают в фундаментную подушку по высоте, указанной в чертежах. В местах, где трубы будут подниматься к коллектору, дополнительно монтируют гофрозащиту.
Заливка бетона. К процессу бетонирования можно приступать только в том случае, когда все вышеперечисленные этапы завершены. Марка бетона выбирается в соответствии с проектом строительства. Упростить заливку поможет специальный бетононасос или автобетоносмеситель. Раствор равномерно распределяется по всей площади фундамента, контролируя, чтобы труднодоступные места не получились пустыми. Бетон рекомендуется использовать свежеприготовленный, по окончании заливки рабочие швы смачивают водой и обрабатывают грунтовкой.

Подведя итоги можно сказать, что установка УШП-фундамента не представляет особой сложности, но для того, чтобы основание получилось прочным и надежным, каждый из вышеперечисленных этапов стоит выполнять, строго придерживаясь технологий, и не забывать делать контроль качества.

Тёплый пол во всём доме сразу

По всей площади дома укладываются трубы тёплого пола. Дом делится на несколько зон, например кухня, гостиная, спальня, с\у. В каждую зону укладывается свой контур тёплого пола, который потом можно будет регулировать с помощью коллектора.

Получается, что весь дом отапливается тёплым полом. А если дом хорошо утеплён, то такой системы достаточно для отопления в любые морозы (для 1-этажного дома или для первого этажа 2-этажного). И это очень комфортное тепло, оно равномерно идёт от всей поверхности пола во всех помещениях, что гораздо приятнее классического радиатора под окном.

Так как тёплый пол залит в бетон, бетонная монолитная плита служит отличным теплоаккумулятором. Она прогревается не сразу, но зато, когда набирает тепло, очень долго его отдаёт. Даже если у вас отключат газ или электричество, почувствуется это далеко не сразу, может быть через сутки или больше. Температура в доме будет падать очень медленно!

Коллектор тёплого пола Comisa регулирует проток теплоносителя по контурам

* на самом деле порядок повествования немного нарушен, чаще всего трубы ТП монтируются перед армированием и крепятся прямо к пенопласту — это самый оптимальный вариант, но для понимания смысла УШП это роли не играет.

Что собой представляет УШП фундамент

При выборе такого типа фундамента для каркасного дома удается достичь максимально уютные и комфортные условия проживания. Такой тип основания предполагает наличие подушки из песка и щебня, с дренажем. Сверху этой подушки кладется утеплитель, а затее уже сама плита с трубами теплого пола и коммуникациями, усиленная арматурой.

Уникальная технология представленного материала предполагает использование специального теплоизоляционного слой под плитой и около фундамента. Этот слой отличает большой толщиной, благодаря чему можно снизить потери тепла до 65%.

Видео инструкция по строительству утепленной шведской плиты:

Выбор теплоизоляционного материала

Перед началом работ важно выбрать качественный утеплитель, чтобы проблемы с фундаментом вас не коснулись. Для обеспечения нормального температурно-влажностного режима и сохранения тепла в объеме дома для УШП потребуется эффективный теплоизолятор с низкой теплопроводностью. На рынке строительных материалов представлены широкое разнообразие утеплителей, но обычно для фундаментных работ подходит лишь один его вид — экструдированный пенополистирол («Пеноплекс»)

Другие два материала из тройки лидеров по популярности применять нельзя по следующим причинам:

На рынке строительных материалов представлены широкое разнообразие утеплителей, но обычно для фундаментных работ подходит лишь один его вид — экструдированный пенополистирол («Пеноплекс»). Другие два материала из тройки лидеров по популярности применять нельзя по следующим причинам:

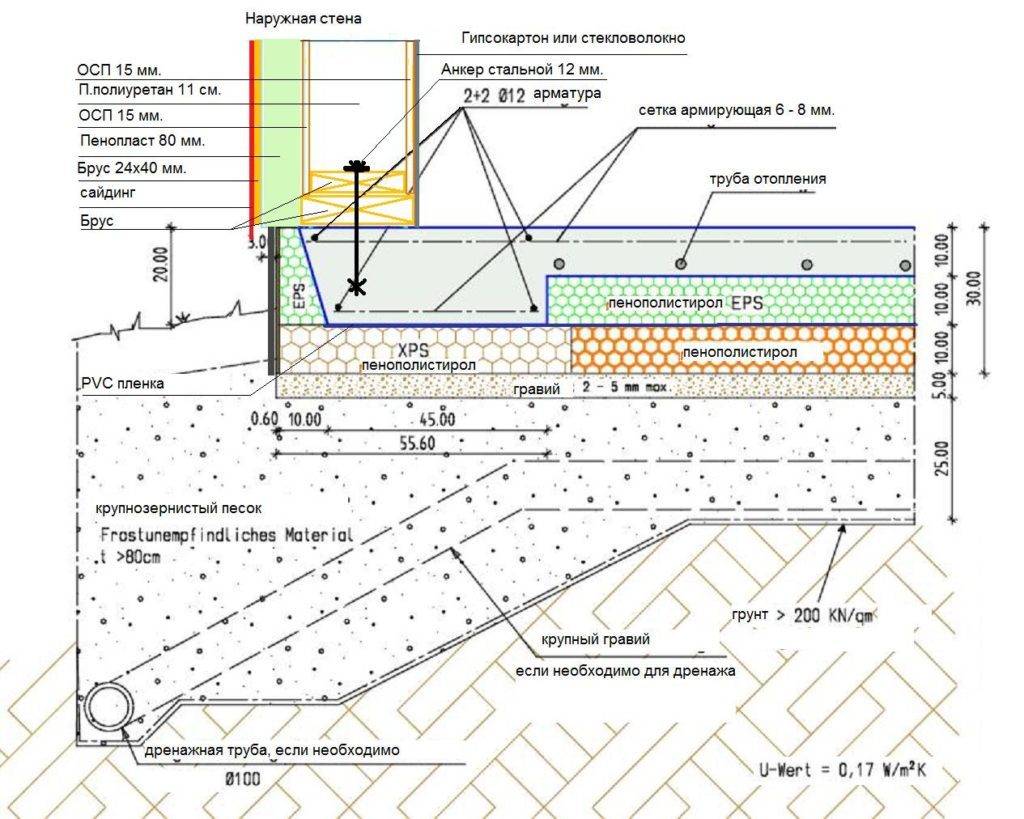

Схема утепленной шведской плиты

минеральная вата не устойчива к влаге, ее применение для подземной части дома недопустимо, поскольку при намокании она сжимается и перестает выполнять свои функции;
пенопласт — недорогой материал, которые не обладает высокой прочностью, а фундамент постоянно подвергается повышенным нагрузкам и передает их на грунт основания.

Утепление пенополистиролом фундамента и отмостки

К преимуществам экструдированного пенополистирола можно отнести:

долговечность;
устойчивость к гниению, плесени и грибку;
устойчив к воздействию влаги, характеризуется низким водопоглощением;
некоторые производители выпускают виды, которые относятся к слабогорючим материалам (устойчивость к огню при строительстве фундамента малоактуальна, поскольку утеплитель с одной стороны защищен слоем бетона, а с другой грунтом);
безопасность для человека, материал не выделяет вредных веществ и не приводит к возникновению болезней;
повышенная прочность (по сравнению с пенопластом) позволяет выдерживать нагрузки от людей, мебели и оборудования.

Важно не допускать контакта теплоизолятора с химическими соединениями или растворителями. Он разлагается при таком воздействии

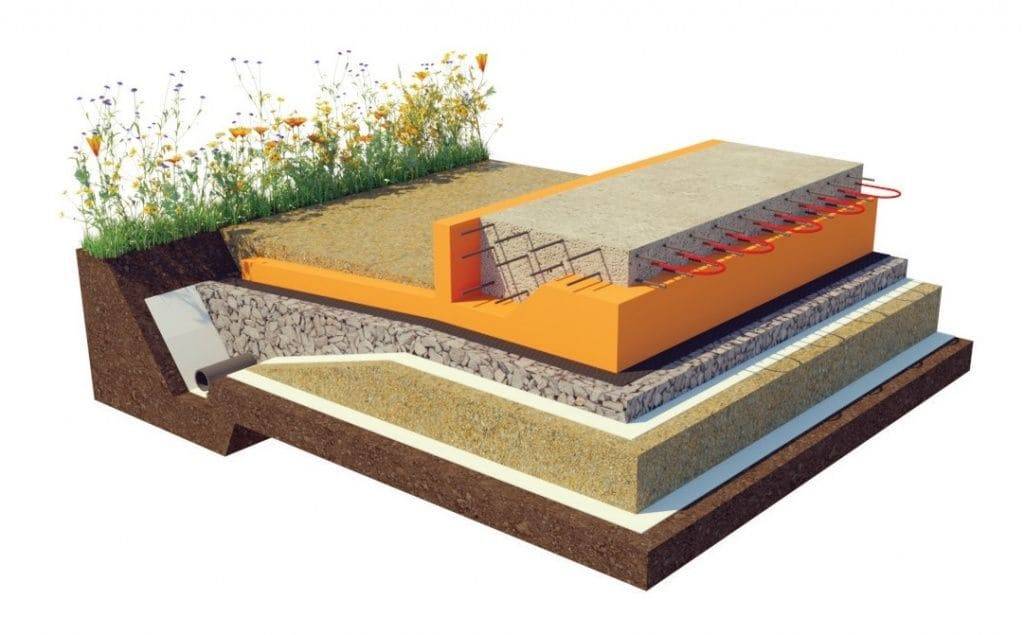

Что представляет собой УШП (утепленная шведская плита)

Фундаменты УШП технологии представляют собой высокотехнологичные малоуглубленные основания, которые допустимо строить в регионах с самыми разными климатическими условиями. Главное удобство такого варианта состоит в возможности параллельно со строительством провести все необходимые коммуникации под зданием.

Определение

Утепленная шведская плита – это современная разновидность фундамента монолитного типа в виде утепленной с нижней части пенопластом плиты, со встроенным отоплением и коммуникациями.

Суть технологии

Суть технологии обустройства УШП состоит в создании многослойной структуры фундамента, который после изготовления и установки может выполнять функции пола, поскольку имеет идеально ровное бетонное основание. Фундамент расположен на тщательно утрамбованной и укрепленной подушке из щебенки и песка, что позволяет сделать основание достаточно прочным (укрепляется ребрами жесткости толщиной около 20 сантиметров).

Для придания высоких теплоизоляционных характеристик перед заливом бетонного основания проводится высококачественная теплоизоляция (основания и по бокам), к тому же есть возможность оборудовать встроенные в фундамент коммуникационные системы.

Недостатки технологии УШП для фундамента

К недостаткам фундамента УШП относят:

Плюсы и минусы технологии УШП

если привлечь к установке плиты непрофессионалов, она не сможет приобрести требуемых характеристик;
фундамент выходит невысоким, что требует дополнительных усилий для устройства цоколя;
дом на шведской плите не может иметь подвала или цокольного этажа;
здание на УШП может быть одноэтажным или иметь мансардный этаж. Оно должно возводиться из легких материалов;
все коммуникации залиты бетоном, что делает невозможным их ремонт;
к качеству всех материалов, используемых для монтажа фундамента, предъявляются очень высокие требования.

Преимущества технологии УШП

На фундамент УШП уходит много утеплителя, однако он обходится дешевле бетона и земляных работ, которые потребуются для рытья ленты МЗЛФ. Технология обладает достоинствами:

минимальный расход материала для опалубки;
гарантированная заливка монолита в один день;
упрощение схем армирования, снижение трудоемкости;
теплый + черновой пол по умолчанию;
подведенные коммуникации;
готовая утепленная отмостка + дренаж;
возведение коттеджа на любых почвах без ограничений по стеновым, кровельным материалам и технологиям строительства;
энергосбережение в процессе эксплуатации;
отсутствие деформационных швов (только при одинаковой этажности).

Шведская плита изготавливается за две недели максимум, что гораздо быстрее МЗЛФ, но немного дольше сборного ростверка по сваям, который пригоден только для срубов, «каркасников», фахверка, щитовых, панельных построек.

Основные минусы

Конечно, как и любая конструкция, данный тип основания имеет и свои «минусы». Итак, рассмотрим основные недостатки утеплённой шведской плиты.

Все коммуникации (провода, линии передач и т.п.) монтируются непосредственно в бетонную плиту. Поэтому дальнейший их ремонт или изменение невозможны.
На территории стран СНГ данный вид основания используется относительно недавно. Поэтому нет точных прогнозов качества материалов после их использования в течение последующих 10-15 лет.
На начальном этапе строительства необходимо провести планировку и установку систем коммуникаций. Если эта процедура не будет проведена, то ее дальнейшая установка будет невозможна.
Монтаж должны проводить специалисты, имеющие квалификацию по данным видам работ.
Процесс установки цоколя имеет достаточно высокую стоимость.

Однако стоит отметить, что утепленная шведская плита с успехом применяется при строительстве зданий в европейских странах уже более полувека. Поэтому ее использование в условиях сурового российского климата крайне целесообразно.

Армирование УШП

Утеплённая шведская плита содержит небольшое количество армирования, но оно грамотно распределяется в толще бетона для максимально качественного восприятия нагрузок. Сборку арматурного каркаса начинают с рёбер: в них укладывают П-образные хомуты из гладкой конструкционной арматуры диаметром около 8 мм, размер которых выбирается с учётом защитных слоёв бетона по 50 мм с каждой стороны. Хвосты хомутов выпускают на 20–25 см выше верхней линии армирования общей плоскости.

Сама плита армируется двумя слоями сетки из прутьев от 8 до 14 мм в два ряда, при этом толщина прутьев в каждом слое разная. Из-за того, что основная нагрузка на плоскость плиты приходится от противодействия грунта, основное рабочее армирование, воспринимающее растягивающие нагрузки, располагают в верхней зоне и толщина прутьев здесь выше. Нижний ряд выполняется из более тонкой арматуры, но с меньшим размером ячейки, он необходим для придания монолитной прочности, он же используется как монтажная система для крепления коммуникаций.

При укладке сетки её вяжут по месту, располагая продольные прутья на дистанционных стульчиках, обеспечивающих защитный слой снизу порядка 40 мм. Сверху укладываются поперечные прутья, все пересечения перевязываются проволокой. Для надежной фиксации верхнего ряда к нижней сетке привязывают П-образные анкеровки, к верхним хвостам которых крепят проволокой продольные прутья основного армирования. После того, как верхняя сетка полностью связана, арматурные каркасы рёбер немного приподнимают, загибают выпуски хвостов и привязывают их к прутьям верхнего ряда армирования.

Процесс возведения УШП фундамента

Такие строительные работы необходимо выполнять поэтапно и качественно. Можно соорудить УШП фундамент своими руками, так как этот процесс не характеризуется высокой степенью сложностью.

Подготовительные мероприятия

Первым делом необходимо подготовить площадку под основание. Эти мероприятия включают в себя следующий план действий:

Рытье котлована.
Выравнивание площадки.
Выкапывание углубления по периметру и внутри под внутренними стенами для ребер жесткости.

Укладка геотекстиля

Хотя шведская плита – это фундамент неглубокого заложения, важно минимизировать влияние грунтовых вод. Для этого необходимо руководствоваться следующим планом действий:

Устроить дренаж и сделать песчаную подушку.
Уложить на подготовленную под основание площадку гидроизоляционные материалы. Для этих целей подойдет обычный рубероид, укладка которого ведется в несколько слоев.

Возведение опалубки

Теперь целесообразно выполнить опалубку. Для этого нужно выполнить максимально прочную и надежную опалубку при помощи большого количества подпорок. При недостаточно прочной конструкции под действием тяжелого залитого бетона она разрушится.

Теперь нужно сделать проект всех коммуникаций, учитывая подключение к наружным сетям.

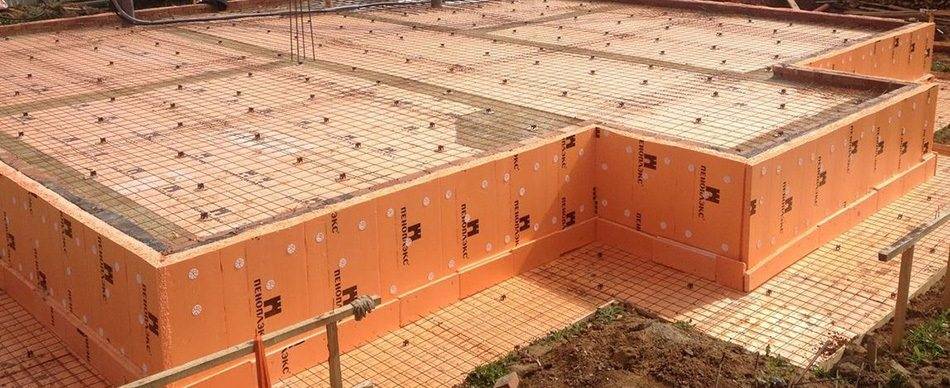

устройство утепленной шведской плиты

Утепление УШП фундамента

Как правильно утеплить фундаментную плитку? Здесь нужно руководствоваться следующим планом действий:

По всей площади в опалубку уложить утеплитель. Утепление фундаментной плиты ведется со всех сторон. Для прокладки теплоизоляционного слоя применяют пенополистирол. Толщина слоя утеплителя должна составлять 20–30 см.
Монтаж утеплителя должен вестись в два слоя, а между ними расположить гидроизоляционную пленку.
Выполнить утепление отмостки.

Теплые полы в фундаменте УШП

Сэкономить на отоплении поможет еще система теплый пол, трубы которой будут вмонтированы в саму бетонную плиту основания. Укладка труб по периметру здания должна вестись более плотно, чем в центре.

Максимальное расстояние между трубами может составлять 25 см, а минимальное – 10 см. При соблюдении этого минимального допустимого расстояния и плотном монтаже труб можно получить их перерасход при не изменяющейся температуре пола. Закладка труб теплого пола должна вестись в 15 см от наружных стен.

Процесс армирования

Перед тем как выполнить бетонирование, необходимо в опалубку с уложенным утеплителем установить армирующий каркас, размеры ячеек которого 20х20 см. Он придаст бетонной плите дополнительную прочность. Процесс осуществляется по следующему плану:

Укладывается в 2 слоя армированная сетка. Расстояние между слоями должны быть не менее 10 см.
Арматура должна быть ребристая, так как гладкая имеет плохое сцепление с бетоном. Связка арматур – проволочная.
В зависимости от почвы и нагрузки будущего здания осуществляется расчет ребер жесткости и армирования.
Подбирается необходимое значение диаметра арматуры.

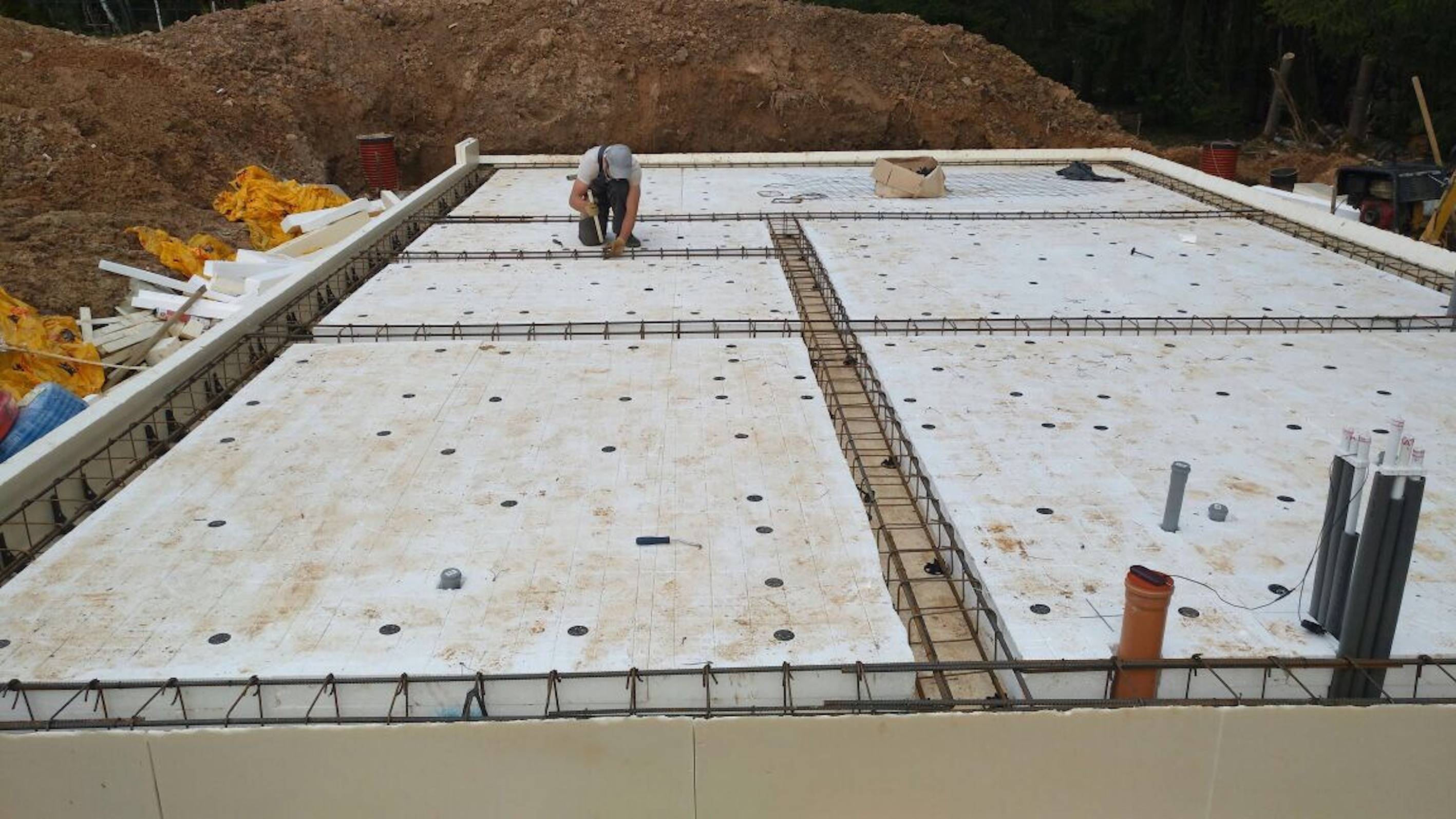

Человек показывает устройство свой утепленной плиты перед заливкой:

Заливка бетона

Перед тем как выполнить заливку бетону, необходимо проложить все коммуникации, которые включают в себя:

монтаж труб для системы «теплый пол»;
укладку канализационных и водопроводных труб;
укладку газовых труб и кабелей.

Порядок действий следующий:

Проверить на герметичность все вмонтированные трубы.
Загнать в трубы под необходимым давлением воздух, чтобы под тяжестью бетона они не смялись, поставить заглушки.
Для достижения результата монолит, необходимо заливать фундамент не по частям, а сразу огромным количеством

Для этих целее нужно использовать специальную строительную технику.
Одновременно с заливкой выполнить уплотнение бетона виброоборудованием.
Очень важно, чтобы высыхание бетонного слоя происходило равномерно. Для этого верхний слой нужно смочить водой с целью защиты от пересыхания.
Накрыть бетонную фундаментную плиту, предохраняя ее от влияния атмосферных осадков.
Готовую бетонную плиту отшлифовать, а готовую поверхность фундамента можно считать черновым полом для укладки отделочных материалов

На этом работы по возведению УШП фундамента для каркасного дома окончены. После проведенных мероприятий вы получите прочную, надежную и долговечную конструкцию. Кроме этого, утепленная шведская плита – отличное решение для тех людей, кто хочет сэкономить на отоплении. Вся процедура по обустройству фундамента – несложная, хотя и требует определенного опыта и знаний.

УШП фундамент технология: видео пример возведения фундамента своими руками
