Электронный балласт: устройство, ремонт и схема подключения для люминисцентных ламп

Изготовить своими руками

Трубчатые ЛЛ длиной 1200 мм недорого стоят и могут освещать большие площади. Светильник можно изготовить своими руками, например, из 2 ламп по 36 Вт.

  1. Корпус – основание прямоугольной формы из негорючего материала. Можно использовать бывший в употреблении светильник, для которого ремонт уже не требуется.
  2. ЭПРА подбирается под мощность светильников.
  3. На каждую из ламп понадобится по 2 патрона G13, многожильный провод и крепеж.
  4. Патроны для ламп крепятся на корпусе после выбора расстояния между ними.
  5. ЭПРА устанавливается в зоне минимального нагрева от ламп (обычно ближе к центру) и подключается к патронам. Каждый блок выпускается со схемой подключений на корпусе.
  6. Светильник крепится на стене или потолке с подключением к сети питания на 220 В через выключатель.
  7. Для защиты ламп желательно применять прозрачный колпак.

Самодельный светильник

Ремонтные работы

Ремонт мигающего осветительного прибора осуществляем в такой последовательности:

  1. Проверяем напряжение в электросети и качественность контактов.
  2. Меняем лампочку на исправную.
  3. Если светильник продолжает мигать, меняем стартер в светильниках ЭмПРА, проверяем дроссель. В случае с ЭПРА понадобится починка или замена электронного балласта.

Для выполнения ремонтных работ понадобится определенный набор инструментов, в том числе паяльник, мультиметр, отвертки. Очень неплохо, если кроме инструмента имеется хотя бы базовый набор познаний в электротехнике.

Электромагнитный балласт

Чтобы починить устройство с ЭмПРА, выполняем следующие действия:

  1. Проверяем конденсаторы. Применяются для снижения электромагнитных помех и компенсации недостатка реактивной мощности. В некоторых случаях неисправность связана с утечками тока в конденсаторах. Эту причину нужно исключить первой, чтобы избежать ненужной замены достаточно дорогостоящего конденсатора.
  2. Прозваниваем электромагнитный балласт, чтобы найти пробой. Если мультиметр имеет опцию замера индуктивности, по характеристикам дросселя ищем межвитковое замыкание. Перемотка балласта своими руками не стоит потраченного времени — это очень трудоемкая операция. В связи с этим балласт проще поменять или поставить электронный аналог. Нужный ЭПРА можно купить в магазине или достать из вышедшей из строя лампы.

Электронный балласт

Схемы ЭПРА отличаются в зависимости от производителя. Однако принцип их работы ничем не отличается друг от друга: нити накала характеризуются определенной индуктивностью, что дает возможность задействовать их в автоколебательном контуре. Контур включает конденсаторы и катушки, обладает обратной связью с инвертором, состоящим из мощных транзисторных ключей.

Когда нити нагреваются, их сопротивление возрастает, параметры колебаний меняются. Реакция инвертора состоит в выдаче напряжения для розжига лампочки. Происходит шунтирование током через ионизированную газовую среду напряжения на нитях, вследствие чего снижается накал. Обратная связь инвертора с автоколебательным контуром дает возможность управлять силой тока в лампочке.

Ремонт электронного балласта

Для диагностирования состояния ЭПРА в условиях мастерской применяют осциллограф, частотный генератор или другую измерительную технику. Если ремонт проводится дома, поиск проблемы осуществляется путем визуального осмотра электронной платы и последовательного поиска испорченного компонента с помощью подручных измерительных устройств.

Пара ламп и один дроссель

Схема с одним дросселем

Стартеров здесь понадобится два, а вот дорогостоящий ПРА вполне можно использовать один. Схема подключения в этом случае будет чуть сложней:

Подсоединяем провод от держателя стартера к одному из разъемов источника света
Второй провод (он будет подлиней) должен проходить от второго держателя стартера к другому концу источника света (лампе)

Обратите внимание, что гнезд у него с обеих сторон два. Оба провода должны попасть в параллельные (одинаковые) гнезда, расположенные с одной стороны
Берем провод и вставляем его вначале в свободное гнездо первой, а затем второй лампы
Во второе гнездо первой подсоединяем провод с подключенной к нему розеткой
Раздвоенный второй конец этого провода подключаем к дросселю
Осталось подключить к следующему стартеру второй источник света

Подсоединяем провод в свободное отверстие гнезда второй лампы
Последним проводом соединяем противоположную сторону второго источника света к дросселю

Как надежно соединить провода без пайки: простая пошаговая инструкция

Подключение к шу

Чтобы установить импульсный блок питания в шуруповёрт, потребуется разобрать электроинструмент. Как правило, его внешняя часть состоит из двух элементов. Следующим этапом требуется найти те провода, с помощью которых двигатель соединяется с аккумулятором. Именно их нужно соединить с блоком питания (самоделкой), используя термоусадочную трубку. Также можно спаять провода. Скручивать их настоятельно не рекомендуется.

Чтобы вывести кабель наружу, потребуется сделать отверстие в корпусе шуруповёрта. Также рекомендуется установить предохранитель, который защитит провод от повреждений у основания. Для этого можно сделать специальную клипсу из тонкой алюминиевой проволоки.

Таким образом, переделка схемы балласта в импульсный блок поможет заменить повреждённый аккумулятор у шуруповёрта. К тому же, если учитывать все нюансы из области экономики во время изготовления, то можно утверждать, что сделать ИБП своими руками выгодно.

Самодельный светодиодный светильник на старом балласте от КЛЛ

На улице лето в самом разгаре, но на блоге СамЭлектрик.ру начинается зимний Конкурс статей! Напоминаю, что Правила Конкурса, все статьи и итоги можно увидеть по этой ссылке. Данный Конкурс ориентировочно будет длиться пол года, голосование и награждение участников – в декабре 2021.

Читать также: Красивый объемный широкий браслет из бисера

Данная статья целиком посвящена электронике, автор виртуозно обращается с транзисторами, диодами, светодиодами, и делает из них полезные устройства своими руками. В статье автор показывает, как можно легко, своими руками, сделать неплохой светильник, используя старый электронный балласт, выпрямитель на транзисторе, и светодиоды.

Уважаю таких увлеченных профессионалов и желаю успехов в творчестве, а также успешного участия в Конкурсе!

Итак, представляю автора! Это – Алексей Филиппов, г.Львов, Украина. Помогал в написании статьи друг, который творит под ником “Volodymyr Lenin”, вот его канал на Ютубе.

Итак, статья Алексея Филиппова.

Схема подключения, запуск

Пускорегулирующий аппарат подключается с одной стороны к источнику питания, с другой – к осветительному элементу. Нужно предусмотреть возможность установки и крепления ЭПРА. Подключение производится в соответствии с полярностью проводов. Если планируется установить две лампы через ПРА, используется вариант параллельного соединения.

Схема будет выглядеть следующим образом:

Группа газоразрядных люминесцентных ламп не может нормально работать без пускорегулирующего аппарата. Его электронный вариант конструкции обеспечивает мягкий, но одновременно с тем и практически мгновенный запуск источника света, что дополнительно продлевает срок его службы.

Поджиг и поддержание функционирования лампы осуществляется в три этапа: прогрев электродов, появление излучения в результате высоковольтного импульса, поддержание горения осуществляется посредством постоянной подачи напряжения небольшой величины.

Определение поломки и ремонтные работы

Если наблюдаются проблемы в работе газоразрядных ламп (мерцание, отсутствие свечения), можно самостоятельно сделать ремонт. Но сначала необходимо понять, в чем заключается проблема: в балласте или осветительном элементе. Чтобы проверить работоспособность ЭПРА, из светильников удаляется линейная лампочка, электроды замыкаются, и подсоединяется обычная лампа накаливания. Если она загорелась, проблема не в пускорегулирующем аппарате.

В противном же случае нужно искать причину поломки внутри балласта. Чтобы определить неисправность люминесцентных светильников, необходимо «прозвонить» все элементы по очереди. Начинать следует с предохранителя. Если один из узлов схемы вышел из строя, необходимо заменить его аналогом. Параметры можно увидеть на сгоревшем элементе. Ремонт балласта для газоразрядных ламп предполагает необходимость использования навыков владения паяльником.

Если с предохранителем все в порядке, далее следует проверить на исправность конденсатор и диоды, которые установлены в непосредственной близости к нему. Напряжение конденсатора не должно быть ниже определенного порога (для разных элементов эта величина разнится). Если все элементы ПРА в рабочем состоянии, без видимых повреждений и прозвон также ничего не дал, осталось проверить обмотку дросселя.

В некоторых случаях проще купить новую лампу. Это целесообразно сделать в случае, когда стоимость отдельных элементов выше ожидаемого предела или при отсутствии достаточных навыков в процессе пайки.

Ремонт компактных люминесцентных ламп выполняется по сходному принципу: сначала разбирается корпус; проверяются нити накала, определяется причина поломки на плате ПРА. Часто встречаются ситуации, когда балласт полностью исправен, а нити накаливания перегорели. Починку лампы в этом случае произвести сложно. Если в доме имеется еще один сломанный источник света сходной модели, но с неповрежденным телом накала, можно совместить два изделия в одно.

Таким образом, ЭПРА представляет группу усовершенствованных аппаратов, обеспечивающих эффективную работу люминесцентных ламп. Если было замечено мерцание источника света или он и вовсе не включается, проверка балласта и его последующий ремонт позволят продлить срок службы лампочки.

Блок питания из ЭПРА — схема

В качестве силовых ключей используются импортные транзисторы MJE13003, MJE13007, в редких случаях MJE13009 и их аналоги. Транзисторы можно сказать,что создавались специально для работы в сетевых ИБП. Аналогичные транзисторы используются и в компьютерных блоках питания. Итак, для начала хочу представить основные достоинства такого блока питания.

  1. Компактные размеры и легкий вес
  2. Малые затраты и низкая стоимость
  3. Надежность работы

Это лишь основные достоинства нашего самодельного блока, но у него есть и другие (скрытые) достоинства. Некоторые ИБП работают только под определенной нагрузкой, иными словами блок питания не сможет работать в холостую или с маломощной нагрузкой. Таким свойством обладают достаточно популярные ЭТ (электронные трансформаторы), которые предназначены для питания галогенных ламп с мощностью 12 вольт. Наш блок питания включается при подачи сетевого напряжения, способен питать нагрузки с мощностью от долей ватта (светодиоды и т.п.) до 40-50 ватт. Такой блок может использоваться в качестве лабораторного блока питания для начинающего радиолюбителя.

Блок питания не боится коротких замыканий на выходе (взамен электронный трансформатор выходит из строя после секундного КЗ), обладает высокой стабильностью работы и может работать в течении очень долгого времени без выключения. Суть переделки балласта заключается в ее доработке. Нам нужно мотать импульсный трансформатор, который обеспечивает гальваническую развязку от сети 220 вольт и понижает напряжение до нужного нам уровня.

Трансформатор можно мотать практически на любом ферритовом сердечнике (кольца, броневые чашки или Ш-образный сердечник). Сетевая обмотка содержит 130 витков провода 0,3-0,6 мм, понижающая должна содержать 8-9 витков, что соответствует выходному напряжению 12 Вольт.

Напряжение от балласта подается на обмотку трансформатора через конденсатор ( напряжение конденсатора подобрать в пределах 1000-3000 вольт, емкость 3300-6600 пкФ). Вторичную обмотку трансформатора желательно мотать несколькими жилами тонкого провода (4 жилы провода 0,5мм), на выходе получается порядка 3,5-4 Ампер. Возможно также применение готовых трансформаторов из ЭТ с мощностью 50-150 ватт.

Для выпрямления напряжения следует использовать мощные импульсные диоды или диодные сборки от компьютерных блоков питания. Из отечественного интерьера можно использовать КД213. При подборе диодов для блока питания из ЭПРА следите, чтобы максимально допустимый ток диода был в районе 8-12 Ампер, сам диод должен работать на частотах 100-150 кГц.

Начнём с определения.

ЭПРА (Электронный Пуско Регулирующий Аппарат) – это устройство, предназначенное для поджига газоразрядных ламп и поддержания их в рабочем состоянии.

Соответственно, горение таких ламп без ЭПРА невозможно, а, значит, этот блок имеется во всех светильниках, которые работают с лампами на основе инертных газов, или даже в самих лампах (например, в энергосберегающих неоновых со стандартными цоколями).

Рассмотрение преимуществ и недостатков ламп мы оставим на потом, а сейчас остановимся подробнее на блоке их питания.

Основные компоненты ЭПРА

В составе подавляющего большинства таких устройств имеются:

  • Фильтр (могут отсекаться помехи из сети питания, или, наоборот, создаваемые самим блоком питания).
  • Выпрямитель.
  • Корректор мощности.
  • Выходной сглаживающий фильтр.
  • Инвертор.
  • Балласт.

Однако, в целях экономии (габаритов или конечной стоимости) некоторые производители могут убирать те или иные блоки.

Блоки могут реализовываться из самостоятельных радиоэлементов или на основе специальных микросхем.

Даже при беглом взгляде на состав ЭРПА становится понятно, что перед нами – готовый импульсный блок питания.

Причины неполадок в люминесцентных лампах

Основные неполадки в работе люминесцентных ламп связаны с состоянием пускорегулирующей аппаратуры, называемой балластом. В электромагнитных устройствах чаще всего выходят из строя стартер и дроссель, а в электронных – перегорают различные полупроводниковые и другие элементы. Эту особенность следует учесть, выполняя ремонт светильников с люминесцентными лампами.

Кроме неполадок в аппаратуре запуска и управления, могут возникнуть неисправности и в самом источнике освещения. Чаще всего это происходит в результате износа, старения или перегорания отдельных деталей и компонентов. Поэтому, зная устройство, можно легко установить причину, почему не запускается и не загорается лампа.

Одним из основных признаков неисправности является мигание прибора во время запуска. Этим они отличаются от обычных лампочек, которые перегорают мгновенно. Процесс моргания указывает на возможные изменения химического состава газовой среды в процессе эксплуатации. В таких случаях снижается содержание ртутных паров из-за их постепенного вырождения. Иногда причиной моргания становятся выгоревшие электроды, на которых уменьшается количество нанесенного активного вещества.

Когда люминесцентные лампы начинают мигать, становится хорошо заметно почернение с торцов стеклянной трубки. Именно появление нагара указывает на выгоревшую спираль и необратимые химические процессы. В таких случаях ремонт уже не проводится, возможно лишь продление срока эксплуатации на короткое время. Для этого используется несложная схема или электронный прибор с функцией холодного пуска, подключаемая к выводам контактов.

В некоторых случаях возможно моргание при включении даже полностью исправного светильника. Это происходит под влиянием неблагоприятных факторов. Например, цепь стартера может разорваться, когда синусоида проходит нулевую отметку, и тогда индукционного импульса оказывается недостаточно, чтобы ионизировать внутреннюю газовую среду.

Эта же причина вызывает мигание при запуске из-за низкого сетевого напряжения. В дальнейшем, в процессе работы, при отсутствии скачков напряжения, исправный светильник работает ровно и устойчиво, поскольку пускорегулирующая аппаратура поддерживает определенный уровень тока в газовой смеси.

Общий принцип работы элемента

По сути, балласт для люминесцентных ламп представляет собой дроссель. Он регулирует силу подачи тока, ограничивая или разделяя разночастотные электрические сигналы. Ликвидирует пульсации постоянного тока. Происходит нагрев катодов люминесцентных ламп.

Далее, на них производится подача необходимого количества напряжения, которое активирует работу осветительного прибора. Напряжение корректируется с помощью особого регулятора, который впаян в инверторную схему. Именно он отлаживает диапазон напряжений. За счет вышеперечисленных особенностей работы балласта мерцание в источнике света полностью исключается.

В схему встроен и стартер. Его функции – трансляция напряжения и зажигание. При включении лампы, на микросхеме балласта происходит снижение силы тока. Данная особенность позволяет выстроить необходимый режим работы осветительного прибора.

Сегодня на рынке широко представлены такие виды балластных устройств, как:

  • электромагнитные;
  • электронные;
  • балласты для компактных ламп.

Представленные категории отмечены надёжной работой и обеспечивают длительное функционирование и простоту эксплуатации всех люминесцентных ламп. Все эти приборы имеют идентичный принцип действия, однако отличаются по некоторым пунктам.

Электромагнитные

Данные балласты применимы для ламп, подключенных к электросети при помощи стартера. Первично возникающий разряд интенсивно разогревает и замыкает биметаллические электродные элементы. Происходит резкое увеличение рабочего тока.

Электромагнитный балласт легко узнать по внешнему виду. Конструкция более массивная, по сравнению с электронным прототипом.

При выходе из строя стартера, в схеме электромагнитного балласта, возникает фальстарт. При поступлении питания лампа начинает мигать, впоследствии идёт ровная подача электроэнергии. Эта особенность значительно снижает рабочий ресурс источника освещения.

ПлюсыМинусы
Высококлассный уровень надежности, доказанный практикой и временем.Долгий запуск — на первом этапе эксплуатации запуск осуществляется за 2-3 секунды и до 8 секунд к моменту завершения срока службы.
Простота конструкции.Повышенный расход электроэнергии.
Удобство эксплуатации модуля.Мерцание лампы с частотой 50 Гц (эффект стробирования). Негативно влияет на человека, который длительно находится в помещении с подобным видом освещения.
Доступная цена для потребителей.Слышен гул работы дросселя.
Количество фирм производителей.Значительный вес конструкции и громоздкость.

Электронные

Сегодня применяются магнитные и электронные балластники, которые состоят в первом случае из микросхемы, транзисторов, динисторов и диодов, а во втором – из металлических пластин и медного провода. Посредством стартера лампы запускаются, причем в качестве единой функции этого элемента с балластником в одной схеме организовано явление в электронном варианте детали.

  • малый вес и компактность;
  • плавное быстрое включение;
  • в отличие от электромагнитных конструкций, которым для работы требуется сеть 50 Гц, высокочастотные магнитные аналоги функционируют без шумов от вибрации и мерцания;
  • снижены потери на нагревание;
  • коэффициенты мощности в электронных схемах достигают 0,95;
  • продленный срок эксплуатации и безопасность применения обеспечиваются несколькими видами защиты.
ДостоинстваНедостатки
Автоматическая настройка балласта под различные виды ламп.Более высокая стоимость, по сравнению с электромагнитными моделями.
Моментальное включение осветительного прибора, без дополнительной нагрузки на устройство.
Экономия потребления электроэнергии до 30%.
Исключен нагрев электронного модуля.
Ровная световая подача и отсутствие шумовых эффектов в процессе освещения.
Увеличение срока службы люминесцентных ламп.
Дополнительная защита гарантирует увеличение степени пожаробезопасности.
Снижение рисков в процессе эксплуатации.
Ровная подача светопотока исключает быструю утомляемость.
Отсутствие негативных функций в условиях пониженных температур.
Компактность и легкость конструкции.

Для компактных люминесцентных ламп

Компактные типы ламп дневного света представлены приборами, аналогичным лампой накаливания типов Е27, Е40 и Е14. В таких схемах электронные балласты встраиваются вовнутрь патрона. В данной конструкции исключён ремонт в случае поломки. Дешевле и практичнее будет приобрести новую лампу.

Подключение люминесцентных ламп через ЭПРА

Улучшить работу люминесцентного светильника, убрав надоедливое гудение, раздражающее моргание, и повысить яркость свечения вполне реально самому. Достаточно лишь заменить устаревшую схему дроссельного управления на современный электронный пускорегулирующий аппарат — ЭПРА.

Подключение балластной электроники возможно выполнить с любой люминесцентной трубкой, всех типов: Т12, Т8 и Т5, но к лампам Т12 оно будет не так рационально. Производство ламп Т12 сейчас сокращается, ввиду их низкой энергоэкономичности по сравнению с другими Т8 и Т5. За границей устаревшие Т12 фактически уже не выпускаются.

Обычный, купленный в магазине ЭПРА состоит из:

  • фильтра низкочастотных помех, работающего на вход и выход устройства;
  • выпрямителя переменного тока сетевой частоты;
  • инвертора;
  • элементов для коррекции коэффициента мощности;
  • фильтра постоянного тока;
  • дросселя, ограничивающего рабочий ток.

Светильник запускается электронным балластом в три этапа:

  1. Прогрев спиралей лампы для последующего плавного пуска, продлевающего срок службы.
  2. Подача импульса повышенного напряжения, необходимого для включения лампы.
  3. Стабилизация напряжения на рабочем уровне после зажигания светильника.

Подключение люминесцентных ламп через ЭПРА

Первое, что нужно сделать — разобрать светильник и вынуть из него старую начинку: дроссель, стартер, конденсаторы. В конечном итоге внутри должны остаться лампы дневного света, комплект проводов и новоустановленный электронный блок.

Для такой работы вам потребуется:

  • индикатор фазы;
  • отвертка с минусовым жалом;
  • отвертка крестовая;
  • кусачки;
  • канцелярский нож для зачистки проводов;
  • изоляционная лента;
  • саморезы, понадобятся для закрепления блока ЭПРА.

Покупать новый электронный блок следует исходя из мощности вашего светильника.

Подключение ЭПРА к люминесцентным лампам несложно сделать, имея минимальные познания в электрических схемах, и небольшой опыт работы с электропроводкой.

Перед тем как собирать схему, следует выбрать внутри светильника место для закрепления коробка ЭПРА, руководствуясь длиной проводов и удобством доступа к клеммам. Электронный блок быстро и надежно закрепляется к корпусу при помощи обычных саморезов в пробитые гвоздем отверстия. Теперь можно соединить пускорегулирующий аппарат с розетками ламп.

Подключая две люминесцентные лампы, без разницы последовательно или параллельно, убедитесь в том, что мощность электронного блока в два раза выше, чем у каждого источника света

Таким же принципом, важно руководствоваться при сборке трёх и более ламп в одном светильнике

Собрав осветительный прибор, нужно бы его повесить на место. Перед подключением проводов, торчащих из стены, проверьте отсутствие напряжения на них индикатором.

Самый ответственный момент — первое включение прибора с ЭПРА. Если светильник, например, с двумя лампами был собран правильно, тогда: во-первых, лампы засветятся одновременно быстро, без разогрева как было раньше; во-вторых, свет перестанет заметно мерцать, пропадет низкочастотное гудение и повысится яркость света в целом.

УВЕЛИЧЕНИЕ ВЫХОДНОЙ МОЩНОСТИ ЭЛЕКТРОННОГО БАЛЛАСТА

Балласт энергосберегательной лампы (схема управления ЛДС или просто ЭПРА) из себя представляет сетевой ИБП, который предназначен для повышения сетевых 220 Вольт до нужного номинала, для питания лампы. Схемы таких балластов работают достаточно долго и надежно, но бывают и исключения. Балласты могут иметь самую разную схематику, из которых мы выбрали наиболее часто встречающиеся схему. Суть статьи — пояснить основные проблемы таких балластов и предложить вариант умощнения схемы.

Сам подопытный балласт был куплен в магазине специально для этой статьи. Для начала давайте рассмотрим конструкцию балласта.

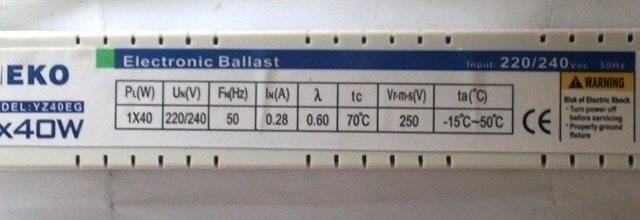

Итак, балласт предназначен для питания ЛДС с мощностью в 40 Ватт. Выпускаются несколько видов таких балластов. В основном они бывают для ЛДС с мощностью 20 или 40 ватт, как для одной, так и для двух ламп (к примеру — 2х20 или 2х40). Корпус достаточно удобен для монтажа, может прикрепляться буквально на любую поверхность. Открываем корпус . Плата поражает воображение! Китайские производители приятно удивляют в последнее время, сборка изящна. Сразу бросается в глаза встроенный сетевой фильтр на входе питания. В схеме сетевого фильтра можно увидеть два дросселя, сетевой предохранитель, сглаживающие емкости и термистор. Все это достаточно странно, если речь идет о китайском производителе, и скоро поймете, почему я был так удивлен.

Дело в том, что несколько дней назад был куплен полностью аналогичный балласт на 40 ватт из того же магазина. В купленном балласте стояла совсем иная схема. Сборка также сияет аккуратностью, но стоит приглянуться и становится ясно, что количество используемых компонентов сведено к минимуму. Никакого сетевого фильтра, только голый диодный выпрямитель. Тут были использованы более дешевые и менее мощные транзисторы 13003, но вернемся к нашей схеме. После сетевого фильтра мы видим выпрямитель, после которого стоят два электролита 250 Вольт 10мкФ. Транзисторы использованы более мощные — 13007 с дополнительным охлаждением. Каждый транзистор имеет дополнительный защитный диод. Задающие обмотки намотаны на кольце феррита, само кольцо закреплено на небольшой подставке.

Дальше идет накопительные дросселя. Из фотографий плохо видно, но они дополнительно залиты лаком, так, что если решите разобрать такой дроссель, то ничего не получится. Помимо этого, электросхема имеет несколько защит, при КЗ из стоя выйдут базовые ограничительные резисторы, в очень редких случаях и транзисторы. Починить такой балласт не составит труда. Для умощнения балласта нужно всего лишь поменять электролитические конденсаторы.

Увеличением их емкости можно добиться повышения общей мощности схемы. В таких схемах управления все предусмотрено с запасом, так, что замена электволитических конденсаторов не приведет к нежелательным последствиям. В моем случае конденсаторы 10 мкФ были заменены на 15мкФ, можно увеличить до 25 мкФ, дальше не пробовал.

Такая замена увеличивает ток потребления схемы, что приводит к увеличению выходной мощности. Схема до и после замены была использована для питания строчного трансформатора, результат на лицо! С заводскими конденсаторами мощность иногда доходит до 60 ватт, при замене она увеличивается до 80 ватт (с использованием емкостей в 15мкФ). При этом, должен сказать, что транзисторы уже начинают греться и желательно менять теплоотводы на более габаритные. А в наших следующих статьях мы рассмотрим вариант изготовления импульсного БП с использованием схем управления ЛДС. Такой блок питания будет лучше некоторых заводских, на этом я с вами прощаюсь. АКА КАСЬЯН

Схема подключения лампы с помощью электромагнитного балласта

Заменить стартер можно стандартной кнопкой дверного электрического звонка. При этом для розжига люминесцентной лампы понадобится удерживать кнопку в нажатом состоянии и отпускать только после того, как светильник начнёт излучать свет. Порядок функционирования схемы подключения источника света с помощью электромагнитного пускорегулирующего устройства происходит по следующему принципу:

  • после подключения к сети переменного тока дросселем накапливается электромагнитный заряд;
  • через контактную группу стартерного устройства происходит подача электрической энергии;
  • ток начинает поступать на нити разогрева электродов изготовленных из вольфрама;
  • происходит разогрев стартера и электродов;
  • контактная группа стартера размыкается;
  • происходит высвобождение аккумулированной в дросселе энергии;
  • на электродах изменяется напряжение;
  • люминесцентный светильник начинает светиться.

Чтобы увеличить КПД люминесцентного осветительного прибора и снизить помехи, которые могут возникать в момент загорания лампы, в схеме предусмотрены конденсаторы. Одна ёмкость монтируется непосредственно в стартере для гашения искрения и улучшения неоновых импульсов. При этом такая схема подключения обладает рядом неоспоримых преимуществ:

  • максимальная надёжность, доказанная временем;
  • простота сборки;
  • невысока цена.

Также хочется отметить и недостатки, которых достаточно много:

  • большие габариты и вес светильника;
  • длительный запуск лампы;
  • малая эффективность прибора при работе в условиях низких температур;
  • достаточно большой уровень потребления электричества;
  • характерный шум дросселей во время работы;
  • эффект мерцания, пагубно влияющий на человеческое зрение.

Принцип работы дросселя для ламп дневного света

Дроссель — это необходимый элемент в цепи. Он накапливает напряжение с помощью витков, которые создают магнитное поле. Далее при воздействии на дроссельный элемент постепенно происходит увеличение тока, а при смене полярности ток начинает убывать. Таким образом стабилизируется напряжение, так как резко изменить уровень тока в ограничителе нельзя. Такое постепенное нарастание и спад происходят из-за магнитного поля обмотки.

Неправильно установленный дроссель может перегреваться. Зачастую нагревается именно обмотка, так как она является наиболее теплоемким элементом. Затем нагретая обмотка начинает плавить другие элементы ограничителя, к примеру, изоляционную прокладку.

Важно! Даже маленький ограничитель на 7 витков в процессе замыкания может стать пожароопасным

Но особо осторожно нужно относиться к мощным моделям с 78 витками и более


Подключенный дроссель

Процесс перегрева заметен сразу:

  • запах прожженной пластмассы в комнате;
  • небольшой дым из дросселя.

Неисправный ограничитель может сильно греться и привести к взрыву комнатной лампочки, которая разлетится на множество осколков. При малейших признаках перегрева следует устранить неисправный элемент и поставить на его место новый, и желательно, чтобы это сделал опытный электрик.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
