Как подключить светодиодную ленту к компьютеру: процесс подключения к блоку питания

Важный момент

Независимо от того, какому из вариантов подключения будет отдано предпочтение, перед сборкой обязательно следует учитывать длину светодиодной ленты, которую можно безопасно использовать, не перегрузив источник питания.

Наибольшая нагрузка, с которой может справиться стандартный USB контроллер, составляет 5В, 500 мА (в геймерских компьютерах и ноутбуках 1А). В пересчёте на 12В это означает, что ток нагрузки не должен превышать 200 мА. Таким образом, к USB порту ПК допускается подсоединение светодиодной ленты типа SMD 3528-60 шт/м – 0,5 м, SMD 5050-60 шт/м – 0,15 м, SMD 3014-60 шт/м – 0,3 м.

Компьютерный БП обладает намного большей мощностью, которая указана в технических характеристиках на его корпусе. По выходу +12В блок питания на 250 Вт способен выдать в нагрузку 8 А, а на 650 Вт – 18 А. Поэтому к компьютеру, на котором нет «тяжёлых» видеоигр, можно смело подключать несколько метров светодиодной ленты, например, SMD 3528-60 шт/м с током потребления 0,4 А на метр.

Технические параметры дешёвых светодиодных лент могут отличаться от данных, указанных на упаковке. Поэтому в момент пробного подключения рекомендуется самостоятельно измерить ток потребления с помощью мультиметра. После окончательной сборки компьютерной подсветки, необходимо тщательно проверить всю конструкцию, убедиться в надёжности соединений и отсутствии замыканий в проводах. Только так можно избежать выхода из строя дорогостоящих деталей системного блока.

Как правильно подключить светодиодную ленту без блока питания

Если планируется монтировать LED-подсветку в автомобиле, процедура подключения элементарна. Выбирается модель с напряжением (12В или 24В), соответствующим напряжению бортовой сети автомобиля и подключается напрямую в любой удобной точке с соблюдением полярности.

Напрямую к электросети с переменным напряжением 220В светодиодные ленты подключать нельзя, даже при примерном соответствии потребляемой мощности. Для нормальной работы схемы, без мерцания и «пробития» диодов потребуется диодный мост и конденсатор. Такие комбинации используют для подключения светодиодных ламп. Но в практике подобный способ монтажа неудобен, поскольку оставляет оголенными места пайки и повышает риск короткого замыкания. Выпускается разновидность LED-лент под торговым названием Дюралайт (duralight), которые можно включать непосредственно в розетку. Все контакты в них защищены прозрачной ПВХ-трубкой, как и сами диоды. Поэтому данный вид продукции можно использовать в помещениях и на улице.

Еще один интересный способ, как подключить светодиодную ленту без блока питания, — использование обычной батарейки (нескольких батареек).

Присоединяя контакты на конце ленте к батарейке, мы можем решить вопрос с освещением:

  • в ограниченных зонах (шкаф, ниша, полка), где нежелательно или невозможно протянуть провода для выхода через блок питания в общую электросеть;
  • в местах, где недоступно централизованное электроснабжение (постоянно или временно) – дача, гараж, сарай и прочее;
  • для подсветки оборудования или костюмов на сцене, во время движения.

Ограничения данного способа:

  • малая допустимая мощность осветительного прибора;
  • как следствие небольшие размеры освещаемой зоны;
  • необходимость частой замены батареек (при использовании аккумуляторов эта проблема частично решаема).

Для подключения необходимо:

  1. одна или несколько батареек/аккумуляторов, чье суммарное напряжение дает 12 В (оптимально А23);
  2. паяльник с необходимыми материалами для пайки (флюс, припой);
  3. провода;
  4. переключатель-тумблер;
  5. лента с диодами.

Провода подсоединяются к плюсовому и минусовому выходу батарейки/аккумулятора, плюсовой провод дополнительно проходит через тумблер. Если проблему с освещением необходимо решать часто, лучше использовать не отдельную батарейку, а кассету для них. Здесь ток от сменных изделий поступает сразу же на контакты. Для нормальной работы устройства на протяжении более 30 минут потребуется как минимум три батарейки.

Схема и особенности подключения светодиодной подсветки к компьютеру

LED подсветка компьютера или рабочего пространства около него вошла в моду сравнительно недавно, но успела завоевать популярность у большинства пользователей. Чаще всего используется светодиодная лента, с помощью которой можно оформить различные поверхности или участки. Ее можно подключить непосредственно к компьютеру, обойдясь без громоздкого блока питания.

Подсоединение выполняется разными способами, которые выбираются в зависимости от типа компьютера — системный блок, ноутбук или другие варианты конструкции. Процедура простая, но без точного знания, как подключить светодиодную ленту к компьютеру, браться за нее не следует. Тем более, что разновидностей подобных светильников много, и все они обладают собственной спецификой и требованиями.

Для чего нужна подсветка околокомпьютерного пространства

Подсветка рабочей зоны компьютера способна выполнить несколько задач:

  • украшение пространства;
  • оформление участка помещения, определение границусловного «кабинета»;
  • освещение внутреннего пространства системногоблока;
  • подсветка монитора, снижающая резкость переходаот освещенной поверхности к темному фону.

Основные функции светодиодного освещения для компьютера заключаютсяв декоративном и фоновом оформлении границ монитора, снижении контраста междуярким экраном и черным окружающим пространством. Достоинства светодиодногооформления:

  • снижение нагрузки на органы зрения;
  • упрощается ориентация в темном помещении;
  • создается позитивный рабочий настрой.

Психологическое воздействие подсветки компьютерного стола играет важную роль для пользователя. Повышается производительность, снижается утомляемость органов зрения. Режимом работы можно управлять, создавать многоцветные композиции с помощью RGB ленты, которой управляет специальный контроллер.

Особенности строения и принцип работы такой подсветки

Светодиодная лента представляет собой линейный источник света, основанием которого служит гибкая лента. Это позволяет оформлять криволинейные поверхности, устанавливать подсветку на любые несущие элементы. Основные особенности светодиодных лент:

  • яркое, выразительное свечение;
  • долговечность;
  • малое потребление электроэнергии;
  • гибкое основание;
  • простота монтажа;
  • возможность регулировать длину.

Светодиодные ленты питаются отисточника постоянного тока 12 В (реже 24 В). Для этого требуется собственный БП, который занимает место инуждается в подключении к сети 220 В.

Удачным решением становится использоватьв качестве источника блокпитания компьютера, который среди прочих значений выдает 12 В. Остаетсятолько правильно подключить светильник.

Для этого необходимо подобрать нужныйвид ленты, руководствуясь следующими критериями:

  • плотность установки элементов;
  • одно- или многоцветный режим свечения;
  • длина;
  • уровень защиты.

Интересно! В продаже имеются ленты длиной 5 м. На одном метре могут находиться 30, 60 или 120 светодиодов. Поскольку работа предстоит в помещении, уровень защиты существенной роли не играет, допускается использование лент класса 20IP.

Необходимые материалы и инструменты

Для того, чтобы подключить светодиодную ленту к блоку питания от компьютера, потребуются:

  • моно- или полихроматическая лента;
  • паяльник;
  • припой и флюс;
  • ножницы;
  • соединительные провода;
  • бокорезы или кусачки;
  • острый нож для снятия изоляции.

Иногда для подключения диодных лент используютспециальные коннекторы. Они удобны, позволяют обойтись без пайки. Однако, еслипредполагается присоединение светильника к компьютеру, паяльник понадобится влюбом случае, поэтому приобретать коннекторы необязательно.

Если планируется использовать многоцветную ленту, то в комплект к ней потребуется контроллер. Без него подключить светильник к компьютеру не удастся — будет гореть либо только один цвет, либо сразу все. После того, как все компоненты будут собраны, останется только подключить ленту одним из подходящих способов.

Схема подключения обычной ленты

Обычная, или монохромная лента может быть подключена к ПК несколькими способами:

  • к блоку питания посредством одного из molex разъемов;
  • через USB
  • кматеринской плате компьютера.

Схема подключения обычной ленты

Предлагается рассмотреть подробно схему подключения стандартной ленты длиной 1 метр к компьютеру. Лента состоит из светодиодов типа SMD 3528, отрезать можно через каждые три диода. Для выполнения этой задачи потребуется:

  1. Найти свободный разъем molex 4 pin в компьютере, выходящий из блока питания. БП компьютера выдает ток 5 А, а 1 метр ленты потребляет 0,4 А. Можно подключать, запас по току есть достаточно большой. Для питания светодиодной ленты требуется 12 Вольт, поэтому используются желтый (12 В) и черный (земля) провода.
  2. Штепсель molex 4 pin можно взять из переходника SATA вне компьютера. Понадобятся провода желтого и один провод черного цвета. Оставшиеся провода – красный (5 В) и второй черный (земля) в схеме не участвуют, их можно откусить бокорезами и изолировать термоусадочной трубкой. На ленте обозначены полюса – плюс (+) и минус (–). Желтый провод припаивается к плюсу, а черный – к минусу. Можно нарастить провода до нужной длины, используя пайку и соблюдая полярность. После пайки все контакты изолируются.
  3. Протереть спиртом поверхности, предназначенные для установки ленты, чтобы удалить пыль и жир. Приклеить ленту, удалив защитную пленку.
  4. Соединить штепсель с припаянной лентой и разъем от блока питания компьютера, соблюдая соответствие цвета (желтый провод с желтым, черный – с черным).

Этот способ хорошо подойдет для подсветки системного блока с прозрачной крышкой корпуса, чтобы декорировать «крутое железо».

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

  1. Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.

  2. Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

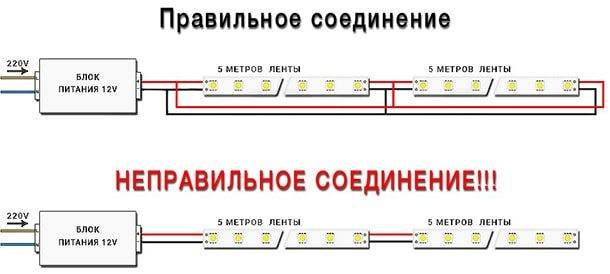

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод

Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов. При таком подключении все ленты будут светиться одинаково

Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже)

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

Преобразователь напряжения 5В → 12В

При использовании специализированного ШИМ-контроллера, к примеру LM2577, потребуется минимальное количество элементов. Стоимость его невысока, а собранное устройство начинает работать сразу, без дополнительной настройки.

Схема преобразователя:

Простейший преобразователь напряжения 5 – 12В

Что необходимо иметь:

  • Микросхема ШИМ-контроллера LM2577;
  • несколько радиоэлементов согласно принципиальной схемы;
  • разборный USB разъем;
  • соединительные провода.

Данная схема является универсальной и позволяет получить на выходе напряжение в широком диапазоне. За уровень напряжения отвечают резисторы R1 и R2:

Uвых = 1.23 * (1 + R1 / R2)

Несколько подробнее об элементной базе и работе схемы. Схема представляет собой широтно-импульсный преобразователь в стандартном включении микросхемы так, как показано в технической документации. Электролитические конденсаторы на входе и выходе питания предназначены для сглаживания пульсаций постоянного напряжения. Их емкость не критична. Главное, чтобы она была не меньше указанной на схеме. Рабочее напряжение электролитических конденсаторов должно быть больше максимально используемого, то есть, в нашем случае не менее 20В.

Резистор и конденсатор, подключенные к выводу 1 микросхемы являются частотозадающей цепью. Здесь номиналы должны быть соблюдены строго.

То же самое относится к индуктивности между выводами 4 и 5. Значение индуктивности катушки должно составлять 100 мкГн. Не больше и не меньше.

Специфические требования предъявляются к диоду. В данной схеме используется высокочастотный диод Шоттки. Диоды такого типа обладают высоким быстродействием, а самое главное, низким падением напряжения на переходе. Применяя обычный высокочастотный выпрямительный диод, получим сильные просадки выходного напряжения при изменении тока потребления нагрузки. Марка диода может быть любой, поскольку в данной схеме используется низкие значения напряжения и тока. Главное условие – использование диода Шоттки.

Разборный USB штекер

Для начала распайка USB разъема. В гнезде имеется четыре контакта. Два крайних это те, которые нам нужны. Чтобы не путаться с расположением лицевой и тыльной стороны, проще определить полярность любым вольтметром, воткнув штекер в любое свободное гнездо. Пометьте чем-нибудь плюсовой вывод.

Схема собирается на печатной плате из фольгированного стеклотекстолита. Собранный преобразователь выглядит следующим образом:

Преобразователь в сборе

Как видно, светодиодную ленту подключить через USB самому не так уж трудно. Самое главное при подключении светодиодной ленты USB, это правильно выполнить монтаж радиоэлементов.

Особенности подключения RGB ленты

Порой трудно заранее подобрать необходимую колоратуру подсветки, намного удобней отрегулировать цвет уже после монтажа. Для таких целей используется многоцветная светодиодная лента (RGB). Подключение разноцветной немного сложнее обычной. Кроме силового блока, еще понадобится RGB-контроллер для цветовой регулировки и яркости свечения.

Наиболее распространенные многоцветные ленты SMD 3528 и SMD 5050. Разница между ними в параметрах и габаритных размерах кристаллов, SMD 5050 более мощная и ярче светит. Принцип подключения этих типов совершенно идентичен.

RGB лента имеет четыре контакта, так как на минимально разрезаемом участке ленты расположены три разных по цвету светодиода, а каждый цвет имеет свой канал. Регулируя контроллером мощность на каждом канале, добиваются необходимой цветовой гаммы.

Для обеспечения нормальной работы многоцветной ленты, адаптер и RGB-контроллер следует выбирать с запасом мощности около 30%. К примеру, 1 м изделия на светодиодах SMD 5050 будет потреблять около 72 Вт электроэнергии. Для корректной работы целесообразно использовать блок на 100 Вт.

Подключение производится в соответствии с маркировкой на ленте и RGB-контроллере.

  • Желтый провод (+V) – общий;
  • R – красный;
  • G – зеленый;
  • B – голубой.

Для подключения подсветки, общая длина которой свыше 5 м, стоит воспользоваться схемой параллельного подключения.

Наибольшая мощность производимых контроллеров обычно не превышает 200 Вт, что поддерживает не более 10 м LED изделия. Для подключения большей длины применяется усилитель. Для питания усилителя используется силовой блок, который устанавливается отдельно. Можно рассчитать нагрузку для подключения и от одного адаптера, который питает ленту, но как показывает практика, лучше использовать отдельный блок.

RGB контроллер

Кроме этого, обязательно запомните, что полноценную rgb подсветку можно изготовить на основании светодиодов SMD 5050. Именно в них реализована возможность менять цвета в одном источнике света.

Достигается это за счет того, что светодиод собран из трех кристаллов. Во всех остальных видах SMD 2835, SMD 3528 один светодиод может светить только одним цветом.

Из-за этого в подсветке могут возникать небольшие провалы освещенности, когда соседние светодиоды попросту не будут гореть и полоса света не будет выглядеть цельной и сплошной. Примеры и недостатки таких моделей можно посмотреть в статьях ”Характеристики светодиодных лент SMD 3528” и ”Отличия светодиодной ленты SMD 2835 от SMD 3528”.

RGB контроллер подключается после блока питания. С его помощью можно менять не только цвета, но и яркость освещения, разные режимы работы, интенсивность смены расцветки и т.д.

Для режима светомузыки, когда цвета бегают по разным сторонам и сменяют друг друга, потребуются специальные контроллеры. Называются они DMX.

Напрямую через контроллер можно подключать определенную длину светодиодной ленты. Максимум это 5 метров или 10 метров при параллельном подключении двух отрезков по пять.

А что делать, если разноцветная подсветка у вас более 10 метров? Для монохромного варианта все решается параллельным подключением отдельных кусков. Например, подключаете 3 участка по 5м каждый и имеете полноценную подсветку длиной 15м.

Для RGB ленты параллельно спаять и соединить 5-ти метровые участки можно, однако с непосредственным подключением к одному контроллеру имеются нюансы.

Подключение светодиодной ленты без блока питания

Единственная светодиодная лента, которая подключается действительно без понижающего блока питания, это светодиодная лента на 220 В. Использовать такую светодиодную ленту для декоративной подсветки каких-то объектов в помещении крайне неудобно из-за особенностей данного типа LED лент.

В теории включить последовательно достаточное количество светодиодных лент, чтобы подключать их к сети 220 В без блока питания, но так никто не делает, потому что обычные ленты имеют оголенные контакты и это может привести к печальным последствиям.

Иногда все же используют простые схемы подключения через балластные ограничивающие конденсаторы, но светодиодная лента при этом должна быть недоступна для касания человеком. Этот способ достаточно просто, и блоком питания такой вариант не назовешь, но имеет свои недостатки. При таком подключении светодиодная лента подключена к сети 220 В, что весьма опасно, к тому же будут большие пульсации напряжения, сопровождающиеся мерцанием испускаемого света.

Часто задаваемые вопросы по блокам питания для светодиодных лент

Как определить, какой блок питания нужен для светодиодной ленты?

Для правильного выбора блока питания нужно знать напряжение питания светодиодной ленты, потребляемую мощность светодиодной ленты, и место установки блока питания.

Что нужно, чтобы подключить светодиодную ленту?

Чтобы подключить светодиодную ленту необходимо правильно подобрать блок питания, правильно соединить светодиодные ленты, если их несколько, и правильно подобрать сечение провода.

Какой блок питания нужен для светодиодной ленты 15 метров?

Независимо от длины светодиодной ленты блок питания подбирается по напряжению питания и мощности подключаемой LED ленты.

Подключение к блоку питания

Монохромная СДЛ подключается к блоку питания непосредственно.

По способу подключения, блоки делятся на три разновидности:

  1. с отходящими проводами. Их соединяют с контактными площадками ленты пайкой (наиболее надежный вариант) или специальным прокалывающим или зажимным коннектором для СДЛ (соединительно-запитывающий зажим). С одной стороны у него разъем для ленты, с другой — «ласточкин хвост» для проводов от блока питания;
  2. с винтовыми клеммами. В клеммы вставляют монтажный провод марки ПуГВ и фиксируют винтами. Свободные концы проводов присоединяют к контактным площадкам СДЛ. Сечение провода на ответвлении к одной ленте — 0,5- 0,7 мм2, на общей шине для подключения нескольких лент — 1,5 мм2. Для более качественного контакта рекомендуется напрессовать на концы жил наконечники НШВИ;
  3. с разъемом DC 5,5. Используется специальный коннектор с клеммами на одной стороне и штекером DC 5.5-F — на другой.

СДЛ рекомендуется подключать с двух сторон, то есть «плюс», к примеру, со стороны блока питания, «минус» — с противоположной. Этим обеспечивается равномерное свечение всех диодов.

Поскольку ток стремится течь по пути наименьшего сопротивления, а проводники хоть и в малой степени, но обладают резистивностью, при одностороннем подключении заряд преимущественно протекает через ближайшие к блоку питания диоды.

Подключение светодиодной ленты к блоку питания

Выпускаются прокалывающие коннекторы и для формирования ответвлений на общей шине. Они значительно упрощают соединение.

Магистральный провод пропускается через разъем с одной стороны соединителя, а с другой — к нему подключаются провода ответвления. Далее коннектор защелкивается, и его острые контакты врезаются сквозь изоляцию в проводники. Зачищать провода и нарушать изоляцию не нужно.

Прокалывающие коннекторы выпускаются и для цепей под напряжением в 220 В, с силой тока до 10 А. Их используют при подключении светодиодных светильников.

Схема подключения

USB разъём – это, пожалуй, основная деталь собираемой конструкции. Его можно купить в разборном корпусе или использовать ненужный, но рабочий шнур от любого периферийного устройства. В зависимости от удалённости системного блока от места монтажа подсветки, нужно посчитать длину провода. В некоторых моделях клавиатур сбоку имеется дополнительный USB разъём, который можно использовать для организации подсветки.

Светодиода

Схема подключения одного светодиода показана на рисунке. Для её реализации понадобится ответная часть разъёма USB, резистор, двухжильный провод и светодиод с высокой яркостью свечения. Если USB-штекер куплен отдельно, то его необходимо разобрать, освободив внутреннюю часть с контактами под пайку. Определившись со светодиодом, рассчитывают сопротивление резистора:

UПИТ – напряжение питания от USB порта, равное 5В; ULED – прямое напряжение светодиода, которое зависит от цвета свечения; ILED – номинальный рабочий ток светодиода.

Более подробно о том, как правильно выбрать и рассчитать токоограничивающий резистор, можно прочитать здесь.

Теперь осталось правильно спаять все имеющиеся детали между собой и придать подсветке привлекательный вид. Сначала с помощью кусачек укорачивают плюсовой вывод светодиода и припаивают к нему резистор. Далее один провод припаивают к свободному выводу резистора, а второй провод – к минусовому выводу светодиода. Выводы, резистор и места пайки скрывают под термоусадочной трубкой. Для придания приличного внешнего вида на оба провода вблизи светодиода надевают термотрубку большего диаметра. С обратной стороны соединительный шнур припаивают к клеммам разобранного USB разъёма. Провод, идущий от резистора, соединяют с клеммой №1 (+5В), а провод, идущий от минуса светодиода, — с клеммой №4 (GND). Проверяют, чтобы после пайки не было замыкания со второй и третьей клеммой и собирают разъём.

Если используется готовый USB шнур с разъёмом, то свободные концы проводов зачищают и с помощью мультиметра вызванивают два крайних питающих проводка. Затем их припаивают к светодиоду через резистор по вышеуказанной методике. Незадействованные информационные проводки укорачивают и изолируют, чтобы избежать короткого замыкания. Теперь подсветка готова к работе.

Светодиодной ленты

Чтобы подсветка обладала более высокой светоотдачей, используют светодиодную ленту. Особенно это актуально для освещения выдвижной полки компьютерного стола. Светодиодный отрезок наклеивают с краю под столешницей, обеспечивая равномерный световой поток на поверхности клавиатуры. Чтобы ленту запитать от USB порта, дополнительно потребуется повышающий преобразователь с 5 до 12 вольт, который придётся сделать своими руками либо приобрести в магазине электроники.

Но проще пойти другим путём. Компьютерный блок питания выдаёт необходимое +12В, которое присутствует на 4-х проводном molex разъёме внутри системного блока. Всё что требуется – это купить ответную часть molex разъёма со штырьками, припаять к нему и к светодиодной ленте провод питания нужной длины, который вывести через заднюю стенку системного блока. Плюс ленты соединяют с жёлтым проводом molex, а минус – с любым чёрным.

Нагрузочная способность шины +12В компьютерного блока питания в десятки раз больше, чем у USB, что даёт возможность сделать подсветку клавиатуры желаемой яркости.

Известный способ освещения помещений – светодиодная подсветка с помощью светодиодной ленты. Она имеет ряд преимуществ перед другими источниками света. Экономичность, легкость крепления – это делает ее удобной для эксплуатации в каких угодно помещениях и определенных зонах, будь то корпус системного блока, тыльная часть монитора или подсветка для компьютера. Как подключить светодиодную ленту к компьютеру различными способами?

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

3Управление RGB светодиодами с помощью Arduino

Перепишем классический скетч blink. Будем включать и отключать по очереди каждый из трёх цветов

Обратите внимание, что светодиод загорается, когда мы подаём низкий уровень (LOW) на соответствующий вывод Arduino

// задаём номера выводов: const int pinR = 12; const int pinG = 10; const int pinB = 9;void setup() { // задаём назначение выводов: pinMode(pinR, OUTPUT); pinMode(pinG, OUTPUT); pinMode(pinB, OUTPUT);}void loop() { digitalWrite(pinR, LOW); //зажигаем канал Red delay(100); digitalWrite(pinR, HIGH); //выключаем Red delay(200); digitalWrite(pinG, LOW); //зажигаем канал Green delay(100); digitalWrite(pinG, HIGH); //выключаем Green delay(200); digitalWrite(pinB, LOW); //зажигаем канал Blue delay(100); digitalWrite(pinB, HIGH); //выключаем Blue delay(200);}

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
