Что такое освещенность, цветовая температура, яркость света: расчет и нормы освещенности

Освещение в медицинских учреждениях по СанПиН

Согласно требованиям к освещению рабочих мест в помещениях общественных зданий, а также сопутствующих им производственных помещениях, изложенных в табл. 5.25 СанПиН, параметры нормативов освещенности для медицинских помещений различного типа будут отличаться.

Нормы естественного света по СанПиН в 2022 году:

КЕО при верхнем светеКЕО при боковом светеКЕО при верхнем совмещенном освещенииКЕО при боковом совмещенном освещении
Медицинские кабинеты в детских учреждениях41,52,40,9
Кабинеты в санаториях3-41-1,51,8-2,40,6-0,9
Палатные отделения41,52,40,9
Оперблоки41,52,40,9
Кабинеты диагностики41,52,40,9
Кабинеты врачей других специальностей311,80,6
Лаборатории3-41-1,51,5-4,20,4-1,5
Аптеки1,80,6
Центры гигиены2,50,71,50,4
Станции скорой помощи311,5-1,80,4-0,6

Нормативы искусственного света для медицинских учреждений по СанПиН в 2022 году:

ОсвещенностьUGRКп
Медицинские кабинеты в детских учреждениях5002110
Кабинеты в санаториях3002115
Палатные отделения300-5002115-20
Оперблоки300-5002110-15
Регистратуры2002420
Кабинеты диагностики5002110
Кабинеты врачей других специальностей3002115
Лаборатории разного типа200-50021-2410-20
Дезинфекционные помещения75-40021-2410-20
Аптеки300-5002110-15
Центры гигиены2002420
Станции скорой помощи30021-2415-20

Расчет светового потока

Лампа LED D60х108мм Матовая колба 320º 1600Лм A60 23229, Gauss

Для вычисления светового потока можно применить специальный измерительный прибор или ориентироваться на показатель светоотдачи в зависимости от потока:

  • светодиодная лампочка в матовой колбе – мощность прибора, умноженная на 80 лм/Вт, будет величиной светового потока;
  • филаментные источники – мощность лампы умножается на 100 лм/Вт;
  • энергосберегающие устройства КЛЛ – умножается на 60 лм/Вт;
  • ДРЛ – мощность требуется умножить на 58 лм/Вт.

Эффективность метода зависит от интенсивности светового потока в лампе, норм освещенности, коэффициентов запаса (чистота объекта и тип источника), использования светопотока, поправочного, количества светильников, площади комнаты. При расчетах также ориентируются на конструкцию устройства, наличие защитного покрытия.

Особенности вычисления

Действующие отечественные правила приведены в строительных стандартах СНиП. Оценивают совместно уровень освещенности и пульсации.

Таблица с нормативами

Помещения      Допустимые параметры

Освещенность, люксКоэффициент пульсаций, %
Торговый зал в универсальном магазине40010
Аудитория в учебном заведении40010
Кухня в жилом объекте недвижимости15025
Операционная комната в больнице50010

Для расчета освещенности горизонтальных площадок применяют метод «коэффициента использования». Требуемый световой поток источника (F) вычисляют умножением норматива (Е) на площадь (S) и поправочные коэффициенты, которые учитывают:

  • загрязненность атмосферы и тип светильников (Кз);
  • поправку на реальную освещенность (Кп).

Полученное значение делят на количество осветительных приборов (n), умноженное на комплексный коэффициент (К=Fп/Fл), где:

  • Fп – световой поток, попадающий на рабочую поверхность;
  • Fл – суммарный поток, который образуют все включенные приборы.

Итоговая формула:

F = (Е * S * Кз *Кп)/(n * К).

Измерение количества света для светодиодных устройств

Для наглядности удобно представить значение освещенности в типовых ситуациях. Эти значения можно сравнить с параметрами, которые приводят в сопроводительной документации производители светодиодных приборов.

Таблица освещенности

Значение, лкУсловия

0,001-0,003Ночью при сильной облачности
0,2-0,25Полная луна, ясное небо
15-25В океане на глубине 45-50 метров при малой замутненности
90-250Изображение на экране, созданное с применением проекционной техники
90-120Центр помещения с большими окнами в ясный солнечный день
40-60Место для чтения
400-550Рабочее пространство для выполнения сложных операций с миниатюрными объектами
1200-2500Облачный день
10000-12000Искусственное освещение съемочной площадки в теле,- или киностудии

В рекламных проспектах для улучшения продаж лампочку могут назвать яркой и энергосберегающей. Чтобы сделать правильный вывод о потребительских параметрах изделия, можно пользоваться представленной выше информацией.

Мера освещения

Согласно существующей нормативной документации, мера освещения в каждом помещении своя. Отличается величина на производстве и складе, в общественном, жилом и вспомогательном здании. Свои нормативы имеются для наружного, витринного, рекламного и аварийного светопотока.

Если привести некоторые примеры, то необходимая величина светопотока автомагистрали — 30 люкс, пешеходной зоны — 6, пешеходных подземных переходов — 50, архивов — 75, конференцзалов — 200, аналитических лабораторий — 500, учебных аудиторий — 400, спортивных залов — 200, обеденных ресторанных залов — 200, парикмахерских — 500. Весь представленный список дан в актуальных стандартах и снипах. Стоит отметить, что есть не только минимальные, но и предельно допустимые нормы. Особенно это правило действует на витрины и рекламные стенды.

Мера освещения

В целом, освещенность — понятие, обозначающее суммарное количество солнечного света. Измеряется в люменах и люксах при помощи специального измерительного прибора, переводится при необходимости в ватты. Пользоваться измерительным прибором очень просто, согласно инструкции. Сфер применения его очень много: начиная бытовым электрооборудованием, заканчивая промышленным.

Более сложный и точный расчет освещенности

В профессиональных расчетах используют более сложный способ расчетов, который применяется для ламп всех видов. Общие принципы вычисления в обоих способах совпадают, но для большей точности учитывают дополнительные коэффициенты, такие как:

  • k — коэффициент запаса, который учитывает запыленность светильников и ухудшение их возможности пропускать свет, снижение уровня светового потока от лампы   с течение времени, ухудшение состояния отражающей способности стен и потолка. Поскольку светодиодные светильники обладают длительным периодом службы без ухудшения качества, то для них коэффициент запаса составляет 1.1.
  • z — показатель соотношения среднего освещения к минимальному Eср/Emin, то есть неравномерность уровня освещения. У светодиодных ламп благодаря ровному свечению этот показатель равен 1.
  • Φ — световой поток светодиодных ламп, Лм, который узнается на упаковке или из сопроводительной документации к лампам освещения.
  • η — коэффициент использования светового потока, то есть КПД источника освещения. В высокоэффективных светодиодных лампах он практически равен 1.
  • E — норма освещенности в Лк, из таблиц или непосредственно из СНиП.

Также в сложном расчете более точно вычисляют корректирующую высоту потолка. Для ее расчета определяют:

  • h — общую высоту помещения
  • h1 — длину или высоту подвеса у потолочного светильника
  • h2 — высота от пола до основной рабочей поверхности (стол, кровать)

Такой сложный расчет производится исходя из того, что в большинстве случаев источник освещения располагается ниже потолка, а наибольший уровень освещения необходим не на уровне пола, а на высоте рабочей поверхности.

Формула расчета имеет следующий вид:

hp = (h – (h1 + h2)), где hp — расчетная высота помещения, нуждающаяся в освещении

Данный показатель наравне с длиной, шириной и общей площадью участвует в расчете индекса помещения, то есть геометрических характеристик помещения.

Формула индекса (i) помещения рассчитывается следующим образом:

i = S / (hp × (a + b)), где a и b — длина и ширина, а S площадь.

В итоге общая формула для расчета освещенности помещения светодиодными лампами и определения необходимого количества ламп выглядит следующим образом:

N = (E × S × k × z × 100)/(n × Ф × η)

Такие сложные расчеты обычно производят в ходе проектирования помещения и разработки его технических характеристик. В быту используют методы попроще.

Как рассчитать освещенность помещения

Еще на стадии проектирования необходимо рассчитать освещенность помещений для максимально точного построения плана света. Этому учат в университетах на уроках проектирования. Стоит заметить, существуют разные формулы расчета. Я выбрала самую простую и понятную. С удовольствием делюсь с вами этой простой формулой в сочетании с данными таблиц. Берем нужное значение, подставляем, считаем. Все просто!

Формула выглядит так:

Где: n – количество светильников (шт); а — длина помещения (м); в — ширина помещения (м); Em – заданная освещенность (лк); Ф – световой поток одной единицы светильника (лм); k– коэффициент отражения, учитывающий цвет стен, пола и потолка (1,5 — 2,5).

Коэффициент k берется по среднему тону стен пола и потолка “на глаз”, учитывая, что белому цвету соответствует k=2,5, а черному k=1,5.

Современные решения и идеи

Варианты дизайна офисов

Последние модные тенденции в офисном освещении совмещают:

  • функциональность;
  • экономичность;
  • эстетичность.

Функциональность подразумевает комфортную подсветку, которое наиболее благоприятно сказывается на производительности труда.

Экономичность достигается за счет энергосберегающих технологий и монтажа ламп, которые не требуют частого обслуживания.

Эстетичность проявляется в соответствии ламп дизайну офиса, отделке помещений.

Также различается освещение разных по назначению помещений и зон. Для снижения затрат используются регуляторы яркости (особенно в нерабочих комнатах), «проходные» выключатели для коридоров (отключения электричества из разных концов) и датчики контроля.

Датчики автоматически определяют присутствие людей, уровень освещенности, температуру и влажность в помещении. Они передают сигналы на контроллеры, управляющие освещением. Контролеры усиливают или снижают световой поток в зависимости от времени суток и наличия сотрудников. Частым световые линии разделяют на ближние и дальние по отношению к окнам. Управление ими идет отдельно и независимо друг от друга.

Световой поток линий светильников различен из-за близости к окну

Если дальние светильники могут работать весь день, то ближние к окну только половину времени. Стоят такие управляющие системы вполне разумно, компенсировать их установку удастся довольно быстро за счет снижения расходов на электричество.

Внедряются «умные» системы освещения. Она подключается к ИТ-инфраструктуре, системе вентиляции и отопления здания. Датчики и контроллеры передают свои данные на смартфон ответственного сотрудника. Работник может со смартфона отслеживать, что происходит с коммуникациями в разных частях здания. Прочие сотрудники через смартфоны могут подключиться к «умной» системе и регулировать уровень яркости на своих рабочих местах самостоятельно. Правда, при этом наличие сотрудника на рабочем месте легко отследить по светильнику.

Измерение светового потока

Для измерения светового луча используются 2 вида приборов: сферические фотометры и фотометрические гониометры. Основная проблема заключается в необходимости определить параметры светового луча, движущегося сразу в нескольких  направлениях.

Сферический фотометр – это сфера с коэффициентом отражения 1. Лампочкаа помещается в центр, рассеянный световой луч измеряет фотоэлемент, вставленный в стену. Результат сравнивается с показателями эталонного источника.

Фотометрический гониометр оснащен люксметром, который во время светового излучения перемещается по всем позициям сферы. Данные освещенности интегрируются, получается значение в люменах.

Определяющие формулы

При желании определить световой поток самостоятельно в доме должен быть люксметр. Измерение люксов проводится в нескольких точках одного помещения, потом используется формула:

П=О*Пл, где:

П – световой луч (лм);

О – освещенность (лк);

Пл – площадь помещения.

Значение П обозначается на упаковке лампы.

Узнать примерное значение светового потока возможно без приборов и формул из таблиц, размещенных в сети интернет.

Что такое кандела

Кандела (кд) – единица измерения силы света, равная световому излучению восковой свечи или 1/683 Вт/ср при частоте 540-1012 герц (соответствует зеленому цвету). При изменении частоты меняется объем потребляемой электроэнергии.

Силой света называется показатель, позволяющий определить часть светового потока, который источник излучает в одном направлении. Если световой луч определить как объем, то силу света можно назвать его пространственной плотностью.

Уравнение 1 кд = 1 лм верное только при условии, что световой луч распространяется под углом 65о в конусе.

Производная формула:

1 лм = 1 кд *1 ср.

Люмены и люксы

Случается, что в процессе планирования системы освещения путаются два понятия: люмен и люк. Люмен – полный объем излучаемого светового потока, люкс – показатель уровня освещенности. Люкс – часть люмена, достигшая освещаемой площади и распределенная по ней. Так как до освещаемого объекта весь световой поток не доходит, прямой связи между этими двумя показателями нет. Отношение 1 лк = 1 лм/м2 можно считать верным только при распределении по одному метру квадратному всего люмена.

Если проводится расчет освещенности для конкретного помещения, используется формула:

Клк = Клм/Км2, где:

Клк – цифра, указывающая на количество лк;

Клм – цифра, указывающая на количество лм;

Км2 – площадь (цифра, указывающая количество м2).

Чтобы перевести лк и лм, используется формула:

Клм = Клк * Км²

Люмен и ватт

Совсем недавно лампы выбирались по мощности (количеству ватт). Чем больше ватт, тем выше интенсивность освещения. Сейчас даже отечественные производители на заводских упаковках обозначают люмены. Чем их больше, тем качественнее освещение.

По этой причине можно подумать, что Вт и лм свободно переводятся друг в друга. Это не совсем верно, так как Вт определяет мощность, лм – объем светового луча источника.

Пример: лампа накаливания излучает световой поток 1340 лм, если потребляет 100 Вт, а светодиод способен излучать 1000 лм, если потребляет 13 Вт.

То есть, сила света напрямую не зависит от мощности. Но эти параметры все же связаны между собой. Светоотдача, являющаяся показателем эффективности светового источника – это лм/Вт. Расчет светоотдачи требуется для определения экономичности.

Чтобы перевести люмены в ваты, необходимо учесть дополнительные параметры:

  • вид лампы;
  • светоотдачу (соотношение Вт/лм);
  • эффективность светоотражателя светильника;
  • потери из-за рассеивателя;
  • объем светового потока, прошедший мимо.

Облегчить себе жизнь можно, если найти в сети интернет калькулятор и скачать на компьютер. Имеются так же стандартизированные показатели для разных видов лампочек, позволяющие определить, чем заменить, например, лампочку накаливания, не теряя в уровне освещенности.

Известны данные лампочек накаливания с различной мощностью:

  • 200 Вт – 2500 лм;
  • 150 Вт – 1800 лм;
  • 100 Вт – 1100 лм;
  • 75 Вт – 750 лм;
  • 60 Вт – 550 лм;
  • 40 Вт – 400 лм;
  • 20 Вт – 250 лм.

При желании сэкономить лампу накаливания на 100 Вт можно заменить люминесцентным источником на 25-30 Вт или светодиодом на 12-15 Вт

Важно помнить, что энергосберегающей лампочке для создания определенного светового луча требуется в 3-4 раза меньше ватт, светодиодной – в 8-10 раз. Этого вполне достаточно, чтобы выбрать лампы в магазине при условии, что они качественные

Семь раз подумай перед просчётом освещения

Зачем нужны подсчёты по свету и что следует знать

Комфортная среда нахождения в доме для человека создаётся искусственным светом от ламп. При недостаточности или излишках ощущения света возникает дополнительное напряжение зрения и раздражение глаз, появляется потребность в очках, снижаются ресурсы с упадком сил, ухудшается самочувствие. Поэтому делается обязательный расчёт освещения помещения, определяется соответствие установленным санитарным нормам, подбирается оптимальный вариант источников света близкий к естественному освещению.

По оформлению и способам распределения необходимого в доме, в помещениях света, везде электроосвещение подразделяют на 3 вида: общее, акцентированное, местное. Бывает сложно разобраться с вычислениями общего освещения светодиодными лампами для жилого дома. При расчёте потребуется понимание основных параметров и определений объекта-света.

Основные световые характеристики, единицы измерения

Свет можно измерить и описать, как и многое другое на «свете». В физике освещённость – есть величина «интегральная», определяемая многими параметрами, изучаемыми наукой фотометрией.

Таблица 1. Используемые физические понятия света, обозначения и единицы измерения:

ХарактеристикаОбозначениеЕдиница измерения
Световой потокФЛм люмен
Сила светаIKд кандела, «свеча»
ЯркостьLKд/м² нит (нт)
ОсвещённостьEЛк люкс
Световая температураKКельвин
Световая отдачаHлм/Вт.

Основные параметры светоизлучения Источник infourok.ru

Люмены потока света – энергия волн от источника, излучаемая по всем направлениям, воспринимаемая как «яркость» по зрительному ощущению. Световые потоки по распределению лучей света бывают отражёнными, рассеянными, прямыми. Определяется тем большее число люменов, чем больше весь учитываемый поток света.

Сила света (I) похожа на плотность в пространстве потока света, его интенсивность. При определении I световой поток (Ф) делится на телесный угол (ꭥ) в стерадианах по направлению потока.

Понятие освещённости связывает количество света (светового потока) приходящегося на площадь освещаемой поверхности (E=Ф/S). Величина люксов прямо зависит от силы света источника и обратно пропорционально от квадрата расстояния до источника (при условии перпендикулярности потока к поверхности).

Прослеживается при определении величин света их взаимосвязь и качественное различие: что сам светильник ярче при больших люменах, а поверхность освещена больше при достаточно высоких величинах люксов.

Источник характеризуется эффективностью преобразования электроэнергии в свет (световая отдача Н). Она измеряется в люменах на ватт.

Светотехнические величины Источник rusenergetics.ru

Обмен энергией (излучением света) между электрическим источником и внешним помещением (по яркости) – по сути, работа в физическом представлении (1 Джоуль = 1 Ватт * 1 сек). Работой считается мощность излучения, умноженная на время. При известном усреднённом значении световой отдачи (Н) лампы можно примерно определить световой поток. Более ярким будет источник света при большей мощности освещения. Из источников с равной силой света (I) потребляют меньшую электрическую мощность светодиодные лампы.

Сравнение по светоотдаче источников:

  1. Вакуумная лампа накаливания с вольфрамовой нитью – от 8 до 10 лм/Вт..
  2. Галогеновая лампа – от 12 до 15 лм/Вт.
  3. Люминесцентная лампа с преобразованием напряжения в цоколе – от 50 до 70 лм/Вт.
  4. Светодиодные современные светильники – от 100-120 лм/Bт.

Для визуального понимания предмета каждому человеку важно воздействие света и цвета (особенно для художников). Определённое восприятие зрительным нервом конкретного установленного цвета спектра и фиксирует понятие цвета

Цветовая температура (К) обозначает цветность излучения света. Обычная температура и цветовая температура – разные понятия; у неба зимой, в мороз, цветовая температура составляет 12000К, у зажжённой свечи в 10 раз меньше – 1200К.

Цветовая температура Источник ds04.infourok.ru

Применяют в практике определения цветности белого света:

  • дневного света – более 5000 К,
  • нейтрального – от 3300 до 5000 К,
  • тёплого – менее 3300 К.

Глаз так устроен, что наличие синих оттенков в излучении источника снижает яркость его визуального восприятия.

Расчет освещенности помещения

Укажите необходимые размеры в метрахY – Длина помещенияX – Ширина помещенияZ – Высота потолковL – Количество светильниковN – Уровень освещенности помещения на 1 квадратный метр

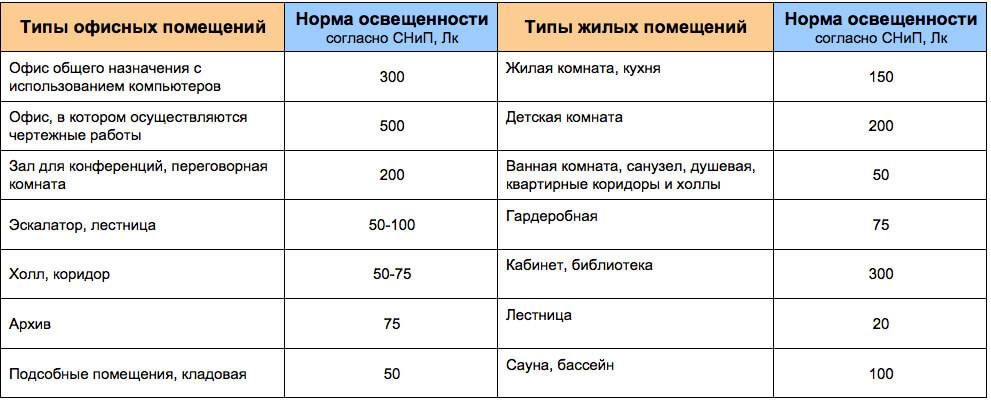

Нормы уровня освещенности N (lk)
Освещенность жилых помещений
Кухни, кухни-столовые, кухни-ниши 150
Детские 200
Кабинеты, библиотеки 300
Внутриквартирные коридоры, холлы 50
Кладовые, подсобные 300
Гардеробные 75
Сауна, раздевалки, бассейн 100
Тренажерный зал 150
Биллиардная 300
Ванные комнаты, санузлы, душевые 50
Помещение консьержа 150
Лестницы 20
Поэтажные внеквартирные коридоры, вестибюли, лифтовые холлы 30
Колясочные, велосипедные 30
Тепловые пункты, насосные, машинные помещения лифтов 20
Основные проходы технических этажей, подвалов, чердаков 20
Шахты лифтов 5
Освещение помещений административных зданий
Кабинеты, рабочие комнаты, офисы представительства 300
Проектные залы и комнаты конструкторские, чертежные бюро 500
Машинописные бюро 400
Помещения для посетителей, помещения обслуживающего персонала 400
Читальные залы 400
Помещения записи и регистрации читателей 300
Читательские каталоги 200
Лингафонные кабинеты 300
Книгохранилища, архивы, фонды открытого доступа 75
Переплетно-брошюровочные помещения, площадью не более 30 кв. м 300
Помещения для ксерокопирования, площадью не более 30 м 300
Макетные, столярные, ремонтные мастерские 300
Помещения для работы с дисплеями и видеотерминалами 400
Конференцзалы, залы заседаний 200
Фойе и тамбуры 150
Лаборатории органической и неорганической химии 400
Аналитические лаборатории 500
Весовые, термостатные 300
Лаборатории научно-технические 400
Фотокомнаты, дистилляторные, стеклодувные 200
Архивы проб, хранение реактивов 100
Моечные 300
Освещенность образовательных учреждений
Классные комнаты, кабинеты, аудитории школ 500
Аудитории, учебные кабинеты, лаборатории 400
Кабинеты информатики и вычислительной техники 200
Учебные кабинеты технического черчения и рисования 500
Лаборантские при учебных кабинетах 400
Лаборатории органической и неорганической химии 400
Мастерские по обработке металлов и древесины 300
Инструментальная, комната мастера инструктора 300
Кабинеты обслуживающих видов труда 400
Спортивные залы 200
Хозяйственные кладовые 50
Крытые бассейны 150
Актовые залы, киноаудитории 200
Эстрады актовых залов, кабинеты и комнаты преподавателей 300
Рекреации 150
Освещенность помещений гостиниц
Бюро обслуживания, помещения обслуживающего персонала 200
Гостиные, номера 150

Возможности программы.

Задача №1 — расчёт мощности светильника

Я столкнулся c первой задачей. То есть я решил, каким образом будут располагаться светильники и для осуществления моей задумки, я расположил девять светильников в виде буквы «П»:

Соответственно мне необходимо было определить, каким световым потоком должен обладать светильник, чтобы обеспечить требуемую освещённость на кухне, а по световому потоку выбрать марку и модель светильника.

Для расчёта требуемого количества светильников нам необходимо знать нормативную освещённость, которая устанавливается СНиП 23-05-95* — «Искусственное и естественное освещение». Согласно данного СНиПа для кухни Ен=150 лк

Площадь моей кухни равна 5 кв.м, S=5

Количество светильников: N=9

Теперь осталось разобраться с коэффициентами:

К – коэффициент запаса, также как и нормативная освещённость принимается по СНиП 23-05-95 (для жилых помещений 1,4 – 1,5), я принял К=1,4

Z – коэффициент неравномерности, принимается в зависимости от типа ламп и находится в пределах 1,0-1,2, для светодиодных светильников допускается принять Z=1,0

η – коэффициент использования светового потока, зависит от индекса помещения, отражающих поверхностей и типа ламп. Вообще данный коэффициент принимается по специальным таблицам, их можно найти на сайтах производителей ламп. На данный момент, я смог найти таблицы только для люминесцентных и ртутных ламп, всё-таки светодиодные лампы только набирают обороты, и информации для расчётов практически нет, но при всём этом, одну из таких таблиц активно используют сайты, продающие светодиодное оборудование: вот один из них — http://diode-system.com/kak-rasschitat-kolichestvo-svetilnikov.html А если используют профессионалы, то почему бы не воспользоваться и нам?

Таблица коэффициентов использования светового потока:

Теперь нужно понять, как ей пользоваться. Мы видим, что коэффициент использования светового потока зависит от индекса помещения и от коэффициентов отражения поверхностей потолка, стен и пола. Для коэффициентов отражения приведены наиболее распространённые варианты. Например: схема 0,7-0,5-0,3 (четвёртый столбик таблицы) соответствует помещению с белым потолком, светлыми обоями, и напольным покрытием, которое темнее обоев (это наиболее распространённый вариант)

Примерные коэффициенты отражения приведены в таблице ниже:

Согласно таблицы, для моей кухни подойдёт схема 0,7-0,5-0,3

Теперь рассчитаем индекс помещенияi. Этот параметр напрямую зависит от габаритов помещения и высоты рабочей поверхности. Если рабочей поверхностью считают стол, то обычно hраб=0,8 м. Для кухни рабочей поверхностью является: стол, плита, столешница, мойка, а они, как правило, имеют высоту 0,8-1,0 м, поэтому я принимаю hраб=0,8 м

Теперь рассчитаем расчётную высоту. Расчётная высота – это расстояние от светильника до рабочей поверхности, в моём случае светильники точечные встраиваемые, то есть расчётная высота будет измеряться от плоскости потолка до рабочей поверхности:

Сам индекс помещения рассчитывается по формуле:

a и b – соответственно ширина и длина помещения.

Округляем индекс помещения в большую сторону из ряда: 0,6; 0,8; 1,00; 1,25 и т.д. (смотрите второй столбец таблицы). Соответственно я принимаю 0,8

Теперь у нас есть все данные, чтобы определить коэффициент использования светового потока, пользуемся таблицей и получаем, что η = 0,39

И так, подставляем все данные в формулу для определения светового потока одного светильника:

То есть световой поток одного светильника будет равен 299 люмен. Это ориентировочно светодиодные светильники мощностью 3,5-4 Вт (см. таблицу ниже)

То есть для моей кухни подойдёт 9 светодиодных ламп мощностью 3,5 — 4 Вт (≈ 299 лм). Заходим в интернет и находим светильники соответствующей мощности, на всякий случай смотрим такой параметр, как световой поток (чтобы он был не менее нашего расчётного).

Вот, что удалось найти сразу:

Самое главное не ошибитесь с типом лампы, её цоколем и патроном. В своих точечных светильниках я использовал лампы с типоразмером MR16 и цоколем GU-5.3

Освещение детских площадок

В соответствии с требованием СНиПа и СанПиНа, детские учреждения, сады, открытие и закрытие площадки также должны иметь соответствующий уровень освещенности. Существуют следующие нормы:

  1. Физплощадки для игр – 10 лк.
  2. Аллеи, дорожки для велосипедной езды – 4 лк.
  3. Прогулочные тропинки – 1 лк.
  4. Игровые комнаты – 400 лк.
  5. Спальные помещения – 150 лк.
  6. Медкабинет – 200 лк.

В дошкольных учреждениях чтобы соблюсти нормы по освещенности различных помещений и площадок, лучше использовать комбинированные источники света.

С их помощью можно легко задать необходимую яркость и равномерность освещения, несмотря на пасмурный день, выросшую у окна растительность, сезонного колебания светового дня, особенностей здания.

В чём измеряется количество света в помещении и на улице?

СанПин позволяет определить, что измерение параметра в помещениях выполняется в люксах (Лк). Согласно другим нормативным документам допустимо также измерение в люмен/м2 (это измерение приравнено к люксу).

Ниже в таблицах приводится нормируемая освещенность рабочей поверхности (в случае кабинета за неё принимается высота стола, в случае лестницы — пол и так далее) для различных мест с учётом требуемых видов освещения (охранное освещение и т.д.).

Основные требования для уличного освещения.

ОбъектыМинимальная ср. освещённость, в люксахМинимальное распределение света
Категория А1 (дороги с пропуском 10 000 ед/ч)300,35
Категория А2 (дороги с пропуском до 9 000 ед/ч)200,35
Категория А3 (дороги с пропуском до 7 000 ед/ч)200,35
Категория А4 (дороги в центре города с пропуском до 5 000 ед/ч)200,35
Категория Б1 (дороги за городом с пропуском до 5 000 ед/ч)200,35
Категория Б2 (дороги в центре города с пропуском от 2 000 до 5 000 ед/ч)150,35
Категория В1 (пешеходные зоны за городом с пропуском до 3 000 ед/ч)150,25
Категория В2 (пешеходные зоны в центре с пропуском до 3 000 ед/ч)60,25
Категория В3 (связи транспортного типа с пропуском до 2 000 ед/ч)60,2
Трамвайный путь обособленного типа10
Центральные улицы, площади общественного назначения, ТЦ10
Центральные улицы в жилых частях города6
Переулки в жилых частях города4

Нормы естественного освещения для зон пешеходного типа.

ОбъектыМинимальное ср. значение параметра, лкМинимальное распределение света
Область перед входом в комплексы общественного назначения200,30
Переходы для пешеходов в непроезжей и исторической зонах города100,30
Переходы для пешеходов, входы60,20
Тротуары40,20
Аллеи, переулки, проезды административных и жилых участков20,10
Аллеи бокового типа, вспомогательные входы в парки10,10

Требуемое освещение в административные здания.

ОбъектыМин. ср. освещённость по горизонту
Для офисных помещений, регистрационных, кабинетов лигафонного типа, печатных комнат (не свыше 30 кв.м), мастерских, производственных зданий, используемые в качестве термостатных, комнат для мойки300
Бюро машинописного типа, гостевые и комнаты для сотрудников, залы для чтения, комнаты с компьютерами, лаборатории400
Технические помещения для выполнения схем и чертежей, лаборатории аналитического типа500
Каталоги для чтения, залы для собраний, фотокомнаты200
Фойе, архивные100-150
Хранилища для книг75

Требуемое освещение для общественных помещений образовательного назначения (школа, университеты и т.д.).

ОбъектыМин. ср. значение параметра по горизонту
Инвентарные50
Палаты100
Бассейны крытого типа, рекреационные, спальни150
Рабочие комнаты с ЭВМ, залы спортивного назначения, актовые залы, приёмные, раздевалки200
Мастерские, залы эстрадного типа300
Лаборатории техникумов, лаборатории,400
Помещения для проведения занятий,500

Требуемые нормы в производственных помещениях, предназначенных для питания.

ОбъектыМин. ср. значение параметра по горизонту
Объект на производстве шоколада и изделий из него400
Раздаточные, хранение изделий из муки, мороженого, напитков300
Общественные организации с залами для питания, цеха, помещения для мойки, комплектовальни, торговый зал200
Кладовки75

Требуемое освещение рабочих помещений в медицинских организациях.

ОбъектыМин. ср. значение параметра по горизонту
Приёмные500
Операционные400
Лаборатории, процедурные комнаты300
Регистрационная, комнаты для мойки200
Комнаты для ожидания, склад препаратов, помещения бытовых назначений150
Коридоры, лестницы100
Уборные75

Это частичные нормы освещенности производственных помещений, таблица, представленная в регламентирующих документов приводит полноценные требования к помещениям промышленного и общего назначения.

Измерением света должен заниматься отдельный квалифицированный сотрудник, который разбирается в данных вопросах. При отсутствии его в рамках штата компании, такого сотрудника стоит нанять отдельно в специализированной компании. Если данными вопросами будет заниматься некомпетентное лицо, измерения могут быть неточными.

Определение нормированного значения освещенности на рабочем месте

Даже за последние годы нормы освещенности рабочего места сильно изменились. Это связано с появлением и улучшением новых видов светильников и регулирования освещения, а также с новейшими исследованиями в сфере здоровья. Подробнее о нормах освещенности тут.

Показатели, которые нужно учитывать:

  • яркость светового потока;
  • освещенность;
  • сила света;
  • коэффициент отражения поверхности;
  • теплота цвета.

Первый показатель определяется световым ощущением человека из-за воздействия на глаза лучистой энергии

Чтобы подобрать подходящую яркость светового потока, необходимо обратить внимание на число люменов, на которые рассчитана лампа

Освещение рабочего места напрямую влияет на работоспособность

Освещенность определяется как рассеянная плотность светового потока. Она измеряется в люксах и высчитывается как отношение светового потока к площади, на которую падает освещение. В рамках гигиенических норм выделяют 8 типов помещений:

  • для чертежных работ;
  • большие по площади;
  • общего назначения (в них используются компьютеры);
  • для конференций;
  • лестницы, эскалаторы;
  • архивы, библиотеки;
  • кладовые хранилища.

Обычно осветительные приборы обладают неравномерным распределением света. Поэтому для определения освещенности нужно знать силу светового потока, направленного на освещаемую плоскость. В процессе определения освещенности важным показателем становится и коэффициент отражения, который показывает степень яркости конкретной поверхности. Он характеризуется тем, насколько светлым оказывается материал или покрытие освещаемых плоскостей, выражается в нитах и является отношением количества отраженного светового потока к общему количеству света от ламп. Стоит дополнительно учитывать освещенность от компьютера и окон.

Кроме показателей осветительных приборов, внимание уделяют самому характеру работы

В первую очередь важно определить степень травматичности и уровень точности труда. Основным фактором является минимальный размер обрабатываемых объектов

Например:

Основным фактором является минимальный размер обрабатываемых объектов. Например:

  • точки для бухгалтеров, писателей, копирайтеров и т.д.;
  • толщина самой тонкой линии для чертежников и художников;
  • наименьшие детали (транзисторы, гайки и пр.) для инженеров и других конструкторских профессий.

В местах с работой наивысшей точности освещенность может достигать 1250 Лк и зависит от того, производится ли на месте постоянная работа или она имеет периодических характер либо же только выражается в общем наблюдении за процессами.

При работе с мелкими деталями требует повышенная освещенность

Расчет освещения производственного помещения калькулятор производит по специальным таблицам с указанием необходимых коэффициентов (использования, отражения, рекомендуемого уровня освещенности) следующим образом:

  • нужно знать длину, ширину и высоту помещения;
  • учесть коэффициент отражения пола, потолка и стен;
  • отметить нормы соответствия размерам комнаты, цеха и выполняемой в них работе;
  • знать мощность, яркость светового потока лампы и ее тип (при этом учитывается безопасность использования конкретного светильника в необходимых условиях.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
