Чертежи банной печи из металла – строим печь своими руками

Нужен ли шибер в банной печи

Шибер – это заслонка, которую устанавливают в дымоход для регулировки тяги в печи. Заслонка полностью перекрывает канал трубы. В теплую погоду обычно шибер открывают, увеличивая тягу, а зимой, напротив, закрывают.

Различают поворотные и выдвижные шиберы. Они отличаются не только внешне, но и конструктивно. Горизонтальная заглушка осуществляет регулировку проходного сечения, а вертикальная открывает и закрывает дымоход.

Выдвижной шибер для печи вставляется в пазы дымохода

Поворотный шибер выглядит как пластина, которая поворачивается по оси.

При повороте на 90 ° заглушка открывается, а при повторном повороте – закрывается

Инструкция по собственноручному изготовлению печи в баню

Как только вы окончательно определитесь с типом печки, подготовите все необходимые инструменты, и подберете нужные материалы, можно приступать к созданию печи в баню из трубы своими руками. Ниже также будут чертежи и фото, которые помогут сориентироваться с размерами вашей будущей печки.

Чертеж

Начальный этап создания банной – подготовка и создание всех необходимых чертежей. На проекте печки также указываются места расположения всех основных элементов конструкции, их размеры, и места соединений.

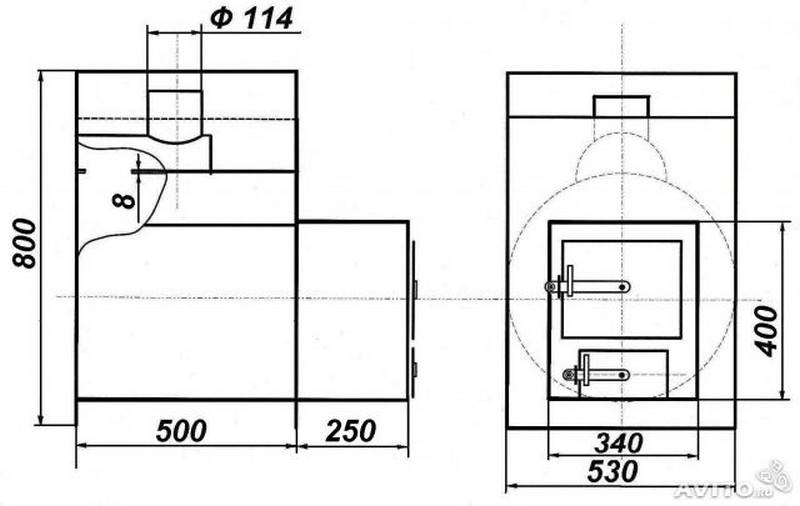

К примеру, чертеж горизонтальной печки:

И чертеж вертикального проекта:

Создать такой чертеж можно как самому (нужно лишь вспомнить школьную программу по черчению), с помощью услуг специалиста или использовать готовый. Последний вариант хорош тем, что вам не придется ничего делать и никому платить. Благо, в интернете полно разнообразных чертежей печей, так что вы точно найдете среди них то, что в полной мере удовлетворит ваши потребности.

Не стоит начинать работу, не имея на руках чертежа, ведь в 99,9% случаев вы точно допустите ошибку при монтаже элементов, в результате чего оборудование попросту не будет работать, и вам придется все начинать сначала. Более того, неправильно сделанная печь негативно отразится на здоровье людей, часто отдыхающих в парилке.

Создание горизонтальной печи по шагам

Горизонтальная конструкция выполняется в следующей последовательности:

  • Отрезается кусок трубы, соответствующий по длине чертежу-схеме. Оптимальная длина металла – 70-90 см. Срез нужно тщательно отшлифовать, чтобы он не был слишком острым;
  • В нижней части конструкции организовывается колосник. Если вы не приобрели готовый вариант, или хотите сделать его собственноручно, тогда воспользуйтесь этой инструкцией:1. Из металлического листа вырежьте прямоугольник по размерам, подходящим трубе; 2. В этом прямоугольнике сделайте середину таким образом, чтобы с каждого края трубы оставалось место для приваривания конструкции; 3. На минимальном расстоянии друг от друга в вертикальном или горизонтальном положении приварите прутья из металла:

Купленный или самодельный колосник монтируется в предварительно подготовленный срез трубы.

Швы после сваривания стоит «прятать» внутри изделия, ведь самое первое, что будет «страдать» от негативного влияния повышенных температур – это именно швы.

Рассмотрим, как можно смонтировать колосник в печную конструкцию:

  1. Приваривание к тыльной стороне печи. Вырезается продолговатая прямоугольна или квадратная конструкция из листового металла с размерами чуть поменьше, нежели диаметр трубы.Если вверху печки будет находиться отсек для камней, то длина листового металла увеличивается вплоть до этого отсека. Такое удлинение необходимо, чтобы уменьшить число сварных швов;
  2. Подготовка металла для фасада печки. Листовой метал должен иметь размеры немного больше, нежели размеры печки;
  3. Прорезь отверстий для поддувала и топочной дверцы. В случае, когда будет использоваться готовая дверца, необходимо подогнать отверстия в печи под ее размеры;
  4. Приваривание к передней части печи фасадного листа;
  5. Прорезь вверху корпуса отверстия размерами 15 на 15 см. для монтажа будущего дымохода;
  6. Закрепление дверцы;
  7. Зачистка конструкции наждачной бумагой для ликвидации окалин, которые появились в процессе сварки, и ржавчины.

После этого конструкцию стоит покрасить краской, «не боящейся» повышенных температур, или обложить по периметру огнеупорным кирпичом.

Если выбрана краска, то прежде, как отправить конструкцию на постоянное место «дислокации», ее стоит протопить на свежем воздухе

Это крайне важно, и нужно, чтобы излишки краски обгорели, и в будущем не приносили вреда человеческому здоровью

Вертикальная печка для парилки: пошаговая инструкция

Печка вертикального типа делается в такой последовательности:

  • Отрезается труба в 70-90 см. высоты;
  • Срезные места зачищаются;
  • К низу трубы приваривается отрезок аналогичного диаметра, который будет играть роль днища;
  • Внизу конструкции монтируется дверца – поддувало;
  • Монтируются колосники, изготовленные по технологии, описанной выше или берутся готовые варианты;
  • Над колосниками делается вырез под монтаж дверцы. Тут будет находиться топочный отсек:

  • Отсек для каменки делаются так:1. На расстоянии 15 см. от топки в трубе вырезают прямоугольник; 2. В него монтируется еще один колосник, где в будущем будут располагаться камни; 3. Производится установка дверцы. Когда она будет открыта на камни можно будет лить воду, чтобы образовывалось еще больше пара.
  • На каждое отверстие монтируется купленная или сделанная своими руками дверца;
  • Вверху прорезается круг для монтажа дымохода;
  • Конструкция шлифуется и красится.

Разновидности печей из кирпича

Общий принцип устройства кирпичной печи одинаков. Конструкция состоит из следующих элементов:

  • топка;
  • зольная камера;
  • каменка;
  • дымоход;
  • колосники.

Что касается нюансов, то дымоходные каналы бывают вертикальными и горизонтальными. В печи «по-черному» дымоход вообще отсутствует. Для нагрева воды предусматривают теплообменник или бак. Для бани различаются печки устройством каменки. От огня камни отделяют только решеткой или устанавливают глухую плиту.

Складывают печь для русской бани по одному из 4 вариантов:

Конструкция «по-черному» не предусматривает дымохода. Чад выходит сквозь каменку внутрь помещения, после чего выветривается через щели естественной вентиляции. Преимущество заключается в простоте конструкции. Баня быстрее прогревается, наполняется ароматом, на разогрев уходит меньше дров. Из недостатков выделяется изнурительный процесс ожидания. В бане нельзя париться, пока не перегорят дрова, и не выветрится чад

Верхняя часть парной постепенно обрастает копотью

Важно! Внутри бани с установленной печью «по-черному» стены обрабатывают специальной пропиткой, отторгающей накопления сажи

Дымоходом оснащена печь банная из кирпича «по-серому», но париться аналогично можно после прогорания всех дров. Требование связано с устройством каменки

Топка от камней отделена только решеткой. Большая часть дыма уходит через дымоход. Однако чад все равно просачивается сквозь камни. Печи «по-черному» бывают прямоточными, где чад выходит через трубу, и канальными, где отвод газов осуществляется через 2 заслонки.

Для обогрева парилки и предбанника обустраивают печи «по-белому». Кирпичная конструкция оснащена дымоходом. Камни отделены от топки глухой плитой, предотвращающей проникновения чада внутрь бани. Топку располагают в предбаннике, а саму печь с каменкой – внутри парилки. Преимущество кирпичной конструкции в экологической чистоте. Недостатком является долгий процесс разогрева камней, который может затянуться до 12 часов.

Печь с плитой – современный вид кирпичной конструкции. Кроме камней, присутствует бак с водой. Нагрев каменки происходит через чугунные плиты, уложенные над топкой и дымоходом. Водогрейный бак с трех сторон обложен кирпичом. Отражающий экран увеличивает скорость нагрева.

Условно кирпичные печи разделяют по типу топлива: газ, дрова, уголь, электричество, брикеты, солярка. Самое лучшее для бани топливо – это дрова.

От размера кирпичной печи зависит ее мощность. Рекомендуемые минимальные габариты – 89х102 см. При таких размерах длину конструкции образуют 4, а ширину – 3,5 кирпича. Оптимальная высота – 168 см, но этот параметр еще зависит от габаритов встраиваемого бака.

Совет! Печку в бане можно поставить металлическую, а снаружи обложить ее кирпичом.

Пару слов о трубах

Перед тем, как начать делать самодельную печь, нужно найти металлическую трубу подходящего вида. На каждом заводском изделии из металла есть специальные обозначения. Как правило, они содержат:

  • Основные размерные параметры конструкции;
  • Метод, который применялся для изготовления;
  • Марку используемого металла;
  • Производственный стандарт.

Как правило, маркировка заводских труб производится в полном соответствии с ГОСТ-стандартом. Для создания горизонтальной или вертикальной печи нам необходимо знать следующие размеры трубы:

  1. Внутренний диаметр;
  2. Толщина стенок.

К примеру, обозначение 500*9 говорит, что перед нами труба, имеющая диаметр в 500 мм., и стенки толщиной по 9 мм.

Банная печь, изготовленная своими руками, должна максимально быстро, и главное – равномерно прогреваться

Важно, чтобы она использовала небольшое количество топлива, для экономии. Опытные мастера давно провели расчеты, и определили наиболее оптимальные параметры трубы:

  • Диаметр от 50 см. Так, сгодятся трубы с сечением 50, 51 и больше см. Но, оптимальный вариант – 55 см.;
  • Толщина стенки – 8-12 мм.

Эти размеры наиболее «эффективны», так как с такими параметрами печка будет нагреваться крайне быстро, и корпус конструкции не будет деформироваться и повреждаться из-за слишком повышенных температур.

Виды конструкций

Общая схема печи из металла разделяется на разные типы. Самодельные конструкции имеют существенные различия в зависимости от локальных условий.

Они обусловлены следующими факторами:

  • видом используемого топлива. Обычно используется дровяная топка;
  • типом конструкции. Отличаются расположением топки, к примеру, топкой из предбанника;
  • способом нагрева каменки.

Существует немало разновидностей нагревательного оборудования для бани из листового металла, которой может отличаться по рабочим параметрам. Определяющим фактором является тип конструкций, от него зависит набор функциональных свойств прибора, и способ установки металлической печи в баню.

Разделяют такие три базовых разновидности, как:

  • закрытая;
  • открытая;
  • комбинированная.

Закрытая

Для увеличения теплоёмкости и оптимизации теплоотдачи металлическая основа обкладывается кирпичом. В своей массе такие печи – «самоделки». Основа конструкции – это листовое железо толщиной 1,5–2 мм. По стандартной схеме расположения топка находится в предбаннике, а каменку размещают в парилке. Лицевые поверхности скрывают кирпичным слоем.

Для обеспечения крепления разнородных материалов к основе привариваются скрепы из стали. Их длину делают на несколько миллиметров меньше габаритов кирпича.

Закрытая каменка располагается над топкой, защита сверху обеспечивается листом стали. Боковая дверца со стороны парилки служит для подачи воды и создания пара.

Закрытая печка обладает следующими преимуществами:

  • незначительная стоимость;
  • неограниченные возможности адаптации под локальные особенности помещения.

К недостаткам относятся следующие:

  • специфичность монтажных работ, обусловленная разнородностью материалов;
  • самодельные решения не обеспечивают необходимый технологический уровень, что снижает срок эксплуатации.

Открытая

Любители быстрого пара предпочитают открытую печь-каменку из металла для бани. Открытая конструкция предполагает особое отношение. Чтобы создать оптимальный нагрев поверхностей камней, необходимо обеспечить соприкосновение максимальной площади наружной поверхности топки с каменкой. Для увеличения эффективности мастера прибегают к разным ухищрениям. К примеру, изменение конфигурации каменки, при котором увеличивается её площадь в зоне горения. Такое решение ускоряет прогрев камней.

Эффективность конструкции можно увеличить использованием клапана, дозирующего подачу тепла в зону каменки. Этот принцип широко используется некоторыми производителями печей, которые создают замысловатые системы пропускания пара. «Лёгкий» пар образуется при прохождении слоя камней наружной каменки. По ощущениям его качество не уступает пару, образованному в старинных каменных печках.

Преимущества открытой печи для бани из металла являются следующими:

  • простота в использовании;
  • низкий расход топлива;
  • большой КПД.

Такая модификация металлической печи для бани является оптимальной альтернативой традиционным каменным аналогам. Бесспорное преимущество конструкции – это адаптивность для помещений малого объёма. Из недостатков можно выделить только высокую стоимость.

Комбинированные

Такие конструкции отличаются наличием дополнительной системы обогрева помещения. Это позволяет даже при отсутствии автономного отопления добиться комфортной температуры.

Основной источник тепла – это топка. Дополнительный тепловой контур располагают над топкой. При такой конструкции поверхность печи нагревается посредством передачи тепла сквозь воздушную прослойку. Обычно такие печи имеют открытую конструкцию каменки.

Хорошо продуманная внутренняя система труб отопления, расположенных по периметру помещения, в сжатое время нагревает парилку и всю баню. К патрубку печи подключается трубопровод. Тепловая энергия горения топлива нагревает воздух внутреннего контура и заставляет его циркулировать. Подача воздуха во внутренний контур регламентируется решёткой-жалюзи.

Комбинированные печи обладают такими преимуществами, как:

  • единовременный обогрев парилки и помещения;
  • упрощённая регулировка температурного режима.

К недостаткам металлических печей для бани относятся следующие:

  • сложная конструкция;
  • высокая стоимость;
  • ограниченное количество модификаций.
